ГОСГОРТЕХНАДЗОР РОССИИ

УТВЕРЖДЕНЫ
постановлением
Госгортехнадзора России
от 27.09.00 № 55

ПРАВИЛА УСТРОЙСТВА
ВЕРТИКАЛЬНЫХ ЦИЛИНДРИЧЕСКИХ
СТАЛЬНЫХ РЕЗЕРВУАРОВ
ДЛЯ НЕФТИ И НЕФТЕПРОДУКТОВ

ПБ 03-381-00

Москва

2002

Ответственные составители-разработчики:

А.А. Шаталов (председатель),
В.А. Баранов, С.А. Жулина, А.Н. Курганский, Г.М. Селезнев, Р.А. Стандрик, А.А. Шестаков

Настоящие Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов (далее - Правила) вводятся в целях установления единых для всех производственных объектов требований к проектированию, изготовлению, монтажу и испытаниям вертикальных цилиндрических стальных резервуаров с наземным расположением на специально устроенных основаниях и повышения надежности вновь сооружаемых резервуаров.

В Правилах объединены и приведены в систему действующие разрозненно требования различных нормативных документов по вертикальным резервуарам, что дает возможность упростить и лучше организовать работу проектировщиков и изготовителей и учесть требования промышленной безопасности.

Проект Правил разработан ведущими специалистами АОЗТ ЦНИИПСК им. Мельникова, ЗАО «Трест Коксохиммонтаж», ООО «Коксохиммонтаж-Проект», АООТ «ВНИИМонтажспецстрой», АООТ «ПИ Нефтеспецстройпроект».

При разработке проанализированы и учтены: действующая законодательная, правовая и нормативно-техническая документация по вопросам обеспечения промышленной безопасности эксплуатации резервуаров, результаты расследований аварий на промышленных объектах, опыт проектирования, изготовления, монтажа и эксплуатации резервуаров и инженерных решений на базе стандартов, в том числе американского стандарта API-650, новые аспекты работы Госгортехнадзора России, связанные с принятием Федерального закона «О промышленной безопасности опасных производственных объектов», а также постановления и другие документы Госгортехнадзора России; многочисленные предложения предприятий, организаций и специалистов в области промышленной безопасности.

Правила введены в действие с 1 апреля 2001 года.

СОДЕРЖАНИЕ

1. Общие положения. 3

1.1. Область применения и назначения Правил. 3

1.2. Нормативные ссылки. 3

1.3. Субъекты деятельности. 5

1.4. Общие требования. 5

2. Материалы.. 6

2.1. Общие требования к материалам.. 6

2.2. Химический состав и свариваемость. 6

2.3. Сортамент листов. 7

2.4. Расчетная температура металла. 8

2.5. Рекомендуемые стали. 9

2.6. Требования к ударной вязкости. 9

2.7. Условия приемки. 13

2.8. Дополнительные требования, указываемые в заказе листов. 13

2.9. Фасонный прокат. 13

2.10. Материал вспомогательных конструкций. 13

2.11. Сварочные материалы.. 13

2.12. Материал болтов и гаек. 14

3. Конструкция резервуаров. 14

3.1. Сварные соединения и швы.. 14

3.2. Применяемые соединения. 15

3.3. Исходные данные для проектирования. 17

3.4. Конструкция днища. 18

3.5. Конструкция стенки. 19

3.6. Конструкция колец жесткости на стенке. 22

3.7. Стационарные крыши. 22

3.8. Плавающие крыши. 25

3.9. Понтоны.. 27

3.10. Патрубки и люки-лазы в стенке. 28

3.11. Патрубки и люки в крыше. 30

3.12. Лестницы, площадки, переходы.. 33

3.13. Конструктивные элементы, присоединяемые к стенке резервуара. 34

3.14. Анкерное крепление стенки. 35

4. Изготовление конструкций резервуаров. 35

4.1. Общие требования. 35

4.2. Приемка, хранение и подготовка металлопроката. 36

4.3. Обработка металлопроката. 36

4.4. Изготовление нерулонируемых конструкций. 37

4.5. Изготовление рулонируемых полотнищ.. 38

4.6. Маркировка. 41

4.7. Упаковка. 42

4.8. Транспортирование и хранение конструкций резервуаров. 42

4.9. Ответственность Изготовителя. 43

5. Монтаж металлоконструкций. 43

5.1. Общие требования. 43

5.2. Требования к монтажной площадке. 44

5.3. Приемка основания и фундаментов. 45

5.4. Приемка металлоконструкций резервуара (входной контроль) 45

5.5. Требования к исполнителю монтажных работ. 46

5.6. Монтаж.. .. 46

6. Сварка резервуаров. 50

6.1. Общие требования. 50

6.2. Требования к квалификации специалистов по сварке. 51

6.3. Рекомендуемые способы сварки. 52

6.4. Требования к подготовке и сборке конструкций под сварку. 52

6.5. Требования к технологии выполнения сварных соединений. 53

7. Контроль качества сварных соединений. 55

7.1. Общие требования. 55

7.2. Организация контроля. 55

7.3. Визуальный контроль. 56

7.4. Контроль герметичности. 56

7.5. Физические методы контроля. 57

8. Оборудование для безопасной эксплуатации резервуаров. 59

8.1. Общие требования. 59

8.2. Дыхательная аппаратура. 59

8.3. Приборы контроля уровня. 60

8.4. Устройства пожарной безопасности. 60

8.5. Устройства молниезащиты резервуаров. 60

9. Испытание и приемка резервуаров. 61

10. Антикоррозионная защита. 63

11. Рекомендации по устройству теплоизоляции. 65

Приложение А Геометрические объемы резервуаров рекомендуемого параметрического ряда. 66

Приложение Б Форма бланка заказа для проектирования и изготовления резервуара. 67

Приложение В Резервуары с защитной стенкой. 67

Приложение Г Журнал пооперационного контроля монтажно-сварочных работ при сооружении вертикального цилиндрического резервуара. 68

Приложение Д1 Акт нa приемку основания и фундаментов. 72

Приложение Д2 Сертификат качества. 73

Приложение Д3 Заключение о качестве сварных соединений по результатам радиографического контроля. 74

Приложение Д4 Акт контроля качества смонтированных конструкций резервуара. 75

Приложение Д5 Акт гидравлического испытания резервуара. 76

Приложение Д6 Акт испытания резервуара на внутреннее избыточное давление и вакуум.. 77

Приложение Д7 Акт завершения монтажа конструкций. 78

Приложение Д8 Паспорт стального вертикального цилиндрического резервуара. 79

Приложение Д9 Акт приемки металлоконструкций резервуара в монтаж.. 80

Приложение Д10 Перечень документации, представляемой при предъявлении резервуара к прочностным испытаниям.. 80

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Область применения и назначения Правил

1.1.1. Настоящие Правила устанавливают общие технические требования к конструкции, устройству, изготовлению, монтажу, испытаниям вертикальных стальных резервуаров для нефти и нефтепродуктов.

1.1.2. (Исключен, Изм. № 1).

1.1.3. Настоящие Правила имеют статус технического регламента.

1.1.4. Настоящие Правила распространяются на вновь проектируемые вертикальные цилиндрические стальные резервуары объемом от 100 до 50000 м3 для нефти и нефтепродуктов (далее - резервуары) со стационарными или плавающими крышами.

Проектирование, изготовление и монтаж резервуаров объемом более 50000 м3 выполняются по индивидуальным техническим условиям специализированными организациями, с учетом положений настоящих Правил.

1.1.5. Настоящие Правила не распространяются на изотермические резервуары для других жидких продуктов, баки-аккумуляторы для горячей воды и резервуары для хранения агрессивных химических продуктов.

1.1.6. (Исключен, Изм. № 1).

1.1.7. (Исключен, Изм. № 1).

1.1.8. (Исключен, Изм. № 1).

1.2. Нормативные ссылки

1.2.1. В настоящем документе использованы ссылки на следующие строительные нормы и правила, стандарты, технические условия:

СНиП 23-01-99            Строительная климатология

СНиП 2.01.07-85*        Нагрузки и воздействия

СНиП 2.03.11-85          Защита строительных конструкций от коррозии

СНиП 2.09.03-85          Сооружения промышленных предприятий

СНиП 2.11.03-93          Склады нефти и нефтепродуктов. Противопожарные нормы

СНиП II-23-81*            Стальные конструкции

СНиП III-4-80*             Техника безопасности в строительстве

СНиП 12-03-99            Безопасность труда в строительстве. Часть 1. Общие требования

ГОСТ 9.402-80*           Покрытия лакокрасочные. Подготовка металлической поверхности перед окрашиванием

ГОСТ 12.3.005-75*      Работы окрасочные. Общие требования безопасности

ГОСТ 12.3.016-87        Строительство. Работы антикоррозионные. Требования безопасности

ГОСТ 12.4.011-89        Средства защиты работающих

ГОСТ 21.513-83           Антикоррозионная защита конструкций зданий и сооружений. Рабочие чертежи

ГОСТ 166-89*              Штангенциркули. Технические условия

ГОСТ 427-75*              Линейки измерительные металлические. Технические условия

ГОСТ 535-88*              Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Технические условия

ГОСТ 1050-88*            Прокат сортовой, калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали

ГОСТ 2601-84*            Сварка металлов. Термины и определения основных понятий

ГОСТ 5264-80*            Ручная дуговая сварка. Соединения сварные

ГОСТ 5520-79*            Сталь листовая углеродистая низколегированная и легированная для котлов и сосудов, работающих под давлением

ГОСТ 7502-98              Рулетки измерительные металлические

ГОСТ 7512-82*            Контроль неразрушающий. Соединения сварные. Радиографический метод

ГОСТ 7566-94              Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки и хранения

ГОСТ 8713-79*            Сварка под флюсом. Соединения сварные

ГОСТ 9109-81*            Грунтовка ФЛ-03К и ФЛ-03Ж

ГОСТ 9454-78*            Металлы. Методы испытаний на ударный изгиб при пониженных, комнатных и повышенных температурах

ГОСТ 11534-75*          Ручная дуговая сварка. Соединения под острыми и тупыми углами

ГОСТ 12820-80*          Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа

ГОСТ 14192-96            Маркировка грузов

ГОСТ 14637-89*          Прокат толстолистовой из углеродистой стали обыкновенного качества

ГОСТ 14771-76*          Дуговая сварка в защитном газе. Соединения сварные

ГОСТ 14782-86            Контроль неразрушающий. Соединения сварные. Методы ультразвуковые

ГОСТ 15150-69*          Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16523-97            Прокат тонколистовой из углеродистой стали

ГОСТ 19281-89*          Прокат из стали повышенной прочности

ГОСТ 19903-74*          Прокат листовой горячекатаный. Сортамент

ГОСТ 21779-82            Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 22727-88            Прокат листовой. Методы ультразвукового контроля

ГОСТ 23055-78*          Контроль неразрушающий. Сварка металла плавлением. Классификация сварных соединений по результатам радиографического контроля

ГОСТ 23118-98            Конструкции стальные строительные. Общие технические условия

ГОСТ 23518-79            Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами

ГОСТ 24379.0-80*       Болты фундаментные. Общие технические условия

ГОСТ 25129-82*          Грунтовка ГФ-021. Технические условия

ГОСТ 26047-83            Конструкции строительные стальные. Условные обозначения

ГОСТ 27772-88*          Прокат для строительных стальных конструкций, Общие технические условия

ГОСТ 27947-89            Контроль неразрушающий. Соединения сварные. Рентгенотелевизионный метод

ТУ 14-104-133-92        Прокат толстолистовой повышенной прочности для строительных стальных конструкций

ТУ 14-1-4083-86          Сталь листовая марки 09Г2ФБ и 10Г2ФБ улучшенной свариваемости и хладостойкости

ТУ 14-104-159-96        Прокат листовой из низколегированной стали марки 08ГНБ

ТУ 14-1-5270-94          Прокат листовой из стали марки 10Г2СБ для толстостенных газопроводных труб

ТУ 14-1-4349-87          Сталь листовая для газопроводных труб марок 08Г2Т и 08Г2Т-У

ТУ 14-104-167-97        Прокат листовой из легированной стали марки 12ГН2МФАЮ-У

СН 245-71                     Санитарные нормы проектирования промышленных предприятий

1.3. Субъекты деятельности

1.3.1. Заказчик (покупатель) - организация (или физическое лицо), которая осуществляет строительство и эксплуатацию резервуара.

1.3.2. Проектная организация - организация, осуществляющая разработку проектной документации, в соответствии с заданием Заказчика.

1.3.3. Изготовитель - организация, осуществляющая изготовление конструкций и оборудования в соответствии с проектной документацией.

1.3.4. Производитель работ (монтажная организация) - организация, осуществляющая монтаж, испытания и приемку резервуара в соответствии с проектной документацией.

1.3.1.-1.3.4. (Измененная редакция, Изм. № 1).

1.3.5. (Исключен, Изм. № 1).

1.3.6. (Исключен, Изм. № 1).

1.4. Общие требования

1.4.1. Условия эксплуатации резервуаров и их конструктивные особенности должны быть заданы Заказчиком (см. п. 3.3). При отсутствии полного задания от Заказчика условия эксплуатации и другие требования принимаются Проектировщиком с учетом положений СНиП 2.09.03-85 (раздел 6) и согласовываются с Заказчиком в техническом задании на проектирование.

1.4.2. При назначении геометрических размеров резервуаров в составе резервуарного парка следует учитывать требования действующих нормативов по взаимному расположению между отдельными резервуарами и их группами.

1.4.3. Настоящие Правила позволяют запроектировать резервуары с геометрическими размерами, которые предлагает Заказчик.

В приложении А приведены основные параметры резервуаров объемом от 100 до 50000 м3, которые имеют предпочтительные размеры для изготовления и монтажа в соответствии с настоящими Правилами.

1.4.4. Заказчику при заключении договора на проектирование рекомендуется передать Проектировщику бланк заказа, в котором отражены условия эксплуатации и конструктивные данные резервуара (приложение Б).

1.4.5. Изготовление резервуаров всех классов может производиться по ранее действующим типовым проектам, при условии их предварительного согласования с Проектировщиком и корректировки в соответствии с требованиями настоящих Правил.

1.4.5. (Измененная редакция, Изм. № 1).

1.4.6. В зависимости от объема и места расположения резервуары подразделяются на три класса:

класс I - особо опасные резервуары: объемом 10000 м3 и более, а также резервуары объёмом 5000 м3 и более, расположенные непосредственно по берегам рек, крупных водоемов и в черте городской застройки;

класс II - резервуары повышенной опасности: объемом от 5000 до 10000 м3;

класс III - опасные резервуары: объемом от 100 до 5000 м3.

Степень ответственности (опасности) учитывается при проектировании специальными требованиями к материалам, объемами контроля в рабочей документации КМ, а также при расчете коэффициентом надежности по назначению (см. п. 3.5.4).

1.4.7. При проектировании резервуаров с расчетной температурой несущих конструкций более 100 °С следует учитывать изменение физико-механических характеристик применяемых марок стали.

1.4.8. Особенности устройства резервуаров со стальными защитными стенками изложены в приложении В.

1.4.9. При проектировании, изготовлении и строительстве резервуаров наряду с настоящими Правилами следует выполнять действующие нормативные документы по охране и гигиене труда, пожарной безопасности, охране окружающей среды.

1.4.10. (Исключен, Изм. № 1).

2. МАТЕРИАЛЫ

Стали, используемые в конструкциях резервуаров, должны удовлетворять требованиям стандартов и технических условий, рекомендованных настоящими Правилами, а также дополнительным требованиям, указанным в настоящих Правилах.

2.1. Общие требования к материалам

2.1.1. Все элементы конструкций по требованиям к материалам разделяются на две группы.

Основные конструкции:

А - стенка, привариваемые к стенке листы днища или кольцевые окрайки, обечайки люков и патрубков в стенке и фланцы к ним, привариваемые к стенке усиливающие накладки, опорное (верхнее) кольцо жесткости;

Б - центральная часть днища, анкерные крепления, каркас крыши (включая фасонки), настил крыши, самонесущие конические крыши, плавающие крыши, промежуточные кольца жесткости, оболочки люков и патрубков на крыше.

Вспомогательные конструкции: лестницы, площадки, ограждения и др.

2.1.2. Для конструкций резервуаров должна применяться сталь, выплавленная электропечным, кислородно-конвертерным или мартеновским способом. В зависимости от требуемых показателей качества и толщины проката сталь должна доставляться в состоянии после горячей прокатки, термической обработки (нормализации или закалки с отпуском) или после контролируемой прокатки.

2.1.3. Для основных конструкций подгруппы А должна применяться только спокойная (полностью раскисленная) сталь с классами прочности по ГОСТ 27772, поставляемая для низкоуглеродистых сталей по ГОСТ 14637, для низколегированных сталей по ГОСТ 19281 и техническим условиям, указанным в табл. 2.1.

Для основных конструкций подгруппы Б должна применяться спокойная или полуспокойная сталь по ГОСТ 27772.

Для вспомогательных конструкций наряду с вышеперечисленными сталями с учетом температурных условий эксплуатации возможно применение стали С235 по ГОСТ 27772.

2.2. Химический состав и свариваемость

2.2.1. При сварке плавлением качество сварочных материалов и технология сварки должны обеспечивать прочность и вязкость металла сварного соединения не ниже, чем требуется для исходного основного металла.

2.2.2. Углеродный эквивалент стали с пределом текучести 390 МПа и ниже для основных элементов конструкций не должен превышать 0,43. Расчет углеродного эквивалента производится по формуле

,

где С, Mn, Si, Cr, Ni, Сu, V, Р - массовые доли углерода, марганца, кремния, хрома, никеля, меди, ванадия и фосфора по результатам плавочного анализа (ковшовой пробы).

При отсутствии в сертификатах на сталь, поставляемую по ГОСТ 14637, сведений о содержании меди и ванадия расчет углеродного эквивалента производится из условия содержания в прокате меди и ванадия в количестве 0,30 и 0,01 % по массе соответственно.

Таблица 2.1

Класс прочности

Минимальная температура, при которой гарантируется ударная вязкость, °С

+10

0

-10

-15

-20

-30

-35

-40

-60

255

С255 ГОСТ 27772 (ВСт3сп) свыше 20 до 40 мм

С255 ГОСТ 27772 (ВСт3сп) свыше 10 до 20 мм

С255 ГОСТ 27772 (ВСт3сп) свыше 4 до 10 мм













315*





С315 ТУ 14-104-133-92 свыше 40 до 50 мм

С315 Г/ 14-104-133-92 свыше 20 до 40 мм

С315 ТУ 14-104-133-92 свыше 4 до 20 мм









345









С345 ГОСТ 27772 (09Г2С) свыше 40 до 50 мм

С345 ГОСТ 27772 (09Г2С) свыше 20 до 40 мм

С345 ГОСТ 27772 (09Г2С) свыше 10 до 20 мм

С345 ГОСТ 27772 (09Г2С) свыше 4 до 10 мм

















ТУ 14-1-5136-92 (09Г2-У) свыше 8 до 32 мм



















ТУ 14-104-159-96 (08ГНБ) свыше 8 до 25 мм

390















ТУ 14-1-4083-86 (10Г2ФБ) свыше 4 до 28 мм

















ТУ 14-1-4358-87 (09ГБЮ) свыше 4 до 12 мм



440









ТУ 14-1-5270-94 (10Г2СБ) свыше 8 до 25 мм



















ТУ 14-1-4349-87 (08Г2БТ-У, 08Г2Б-У) свыше 8 до 16 мм







590















С590к ГОСТ 27772 (12ГН2МФАЮ) свыше 10 до 40 мм





















ТУ 14-104-167-97 (12ГН2МФАЮ-У) свыше 10 до 40 мм

*Прокат из стали, микролегированной титаном, поставляется в горячекатаном или термообработанном состоянии; из стали, микролегированной ванадием (0,020-0,060 %), поставляется после термообработки или контролируемой прокатки.

2.3. Сортамент листов

2.3.1. Листовая сталь изготовляется толщиной 4-50 мм, шириной 1500-3000 мм, длиной 6000-12000 мм с обрезными кромками. Сталь должна поставляться с симметричным расположением поля допуска по толщине либо с несимметричным расположением поля допуска по толщине, но иметь постоянное предельное нижнее отклонение, равное 0,3 мм.

2.3.2. По точности изготовления листовой прокат должен применяться:

по толщине: ВТ - высокая, AT - повышенная;

по ширине: АШ - повышенная, БШ - нормальная;

по плоскостности: ПО - особо высокая, ПВ - высокая.

Соответствующие предельные отклонения по толщине и ширине листов приводятся в табл. 2.2, 2.3 и 2.4.

Таблица 2.2

Толщина, мм

Предельные отклонения по толщине листов для симметричного поля допусков при точности ВТ и AT при ширине, мм

1500

Свыше 1500 до 2000

Свыше 2000 до 3000

ВТ

AT

ВТ

AT

ВТ

AT

От 5 до 10 включительно

±0,4

±0,45

±0,45

±0,5

±0,5

±0,55

Свыше 10 до 20 включительно

±0,4

±0,45

±0,45

±0,5

±0,55

±0,6

Свыше 20 до 30 включительно

±0,4

±0,5

±0,5

±0,6

±0,6

±0,7

Свыше 30 до 45 включительно



±0,6



±0,7



±0,9

Серповидность листов должна быть СП - пониженной и на базе 1 м не должна превышать 2 мм.

Требования к точности по длине, нормы плоскостности должны соответствовать требованиям ГОСТ 19903.

2.3.3. Для резервуаров, возводимых на территории РФ, по согласию Заказчика допускается поставка листового проката по точности его изготовления с предельными отклонениями по толщине и ширине листов в соответствии с обозначениями и требованиями по ГОСТ 19903.

Таблица 2.3

Толщина, мм

Предельные отклонения по толщине листов с полем допуска, имеющем постоянное предельное нижнее отклонение, равное 0,3 мм, при точности ВТ и AT при ширине, мм

1500

Свыше 1500 до 2000

Свыше 2000 до 3000

ВТ

AT

ВТ

AT

ВТ

AT

От 5 до 10 включительно

+0,5

-0,3

+0,6

-0,3

+0,6

-0,3

+0,7

-0,3

+0,7

-0,3

+0,8

-0,3

Свыше 10 до 20 включительно

+0,5

-0,3

+0,6

-0,3

+0,6

-0,3

+0,7

-0,3

+0,8

-0,3

+1,0

-0,3

Свыше 20 до 30 включительно

+0,5

-0,3

+0,7

-0,3

+0,7

-0,3

+0,9

-0,3

+0,9

-0,3

+1,1

-0,3

Свыше 30 до 45 включительно

+0,7

-0,3

+0,9

-0,3

+0,9

-0,3

+1,1

-0,3

+1,1

-0,3

+1,5

-0,3

Таблица 2.4

Толщина, мм

Предельные отклонения по ширине при точности АШ и БШ при ширине листа, мм

Менее 2000

2000 и более

Повышенная (АШ)

Нормальная (БШ)

Повышенная (АШ)

Нормальная (БШ)

До 16 включительно

10

15

15

20

Свыше 16 до 45 включительно

15

25

20

25

2.4. Расчетная температура металла

2.4.1. За расчетную температуру металла принимается наиболее низкое из двух следующих значений:

минимальная температура складируемого продукта;

температура наиболее холодных суток для данной местности (минимальная среднесуточная температура), повышенная на 5 °С.

Примечание. При определении расчетной температуры металла не принимаются во внимание температурные эффекты специального обогрева и теплоизолирования резервуаров.

2.4.2. Температура наиболее холодных суток для данной местности определяется с обеспеченностью 0,98 по таблице температур наружного воздуха СНиП 23-01-99 «Строительная климатология».

2.4.3. Для резервуаров с рулонной технологией сборки расчетная температура металла, принимаемая по п. 2.4.1, при толщинах свыше 10 мм понижается на 5 °С.

2.5. Рекомендуемые стали

2.5.1. Выбор марки стали для основных элементов конструкций должен производиться с учетом требуемых класса прочности (гарантированного минимального предела текучести), ударной вязкости, толщины проката. В табл. 2.1 приводятся рекомендуемые марки листовой стали, различающиеся по классу прочности, требованиям к ударной вязкости с указанием используемых толщин. В этой же таблице указаны стандарты и технические условия, по которым поставляется сталь. В табл. 2.5 приводятся требования к химическому составу, а в табл. 2.6 - к механическим свойствам стали.

2.5.2. По требованию Заказчика допускается применять для конструкций резервуаров стали по международным стандартам и национальным стандартам других стран. При этом требования к характеристикам и качеству стали не должны быть ниже соответствующих требований к отечественным сталям, рекомендованным настоящими Правилами.

2.6. Требования к ударной вязкости

2.6.1. Для определения ударной вязкости металла испытанию должны быть подвергнуты образцы с V-образным надрезом, ось надреза которых должна быть перпендикулярной к поверхности листа. Для листов толщиной 10 мм и более применяются образцы типа 11, для листов толщиной от 7,5 до 10 мм - образцы типа 12, для листов толщиной от 5 до 7,5 мм - образцы типа 13 по ГОСТ 9454.


Таблица 2.5

Наименование (марка) стали

№ стандарта или технических условий

Массовая доля элементов, %

С

Mn

Si

S

Р

Сг

Ni

Сu

Ni

A1

V

Nb

N

Другие элементы

Углеродный эквивалент

не более

Ст3сп5

ГОСТ 27772

£0,22

£0,65

0,15-0,30

0,050

0,040

0,30

0,30

0,30

-

0,020

-

-

£0,008 мартен.

As£0,08



С315

ТУ 14-104-133-92

£0,22

£0,65

0,15-0,30

0,030

0,035

0,30

0,30

0,30

-

-

-

-







09Г2С-12 (345-3)

09Г2С-15 (С345-4)

ГОСТ 27772

£0,15

1,30-1,70

£0,80

0,040

0,035

0,30

0,30

0,30

-

-

-

-

£0,008 мартен.

£0,012 эл. печь

As£0,08



09Г2У

ТУ 14-1-5136-92

£0,12

1,4-1,8

0,17-0,37

0,010

0,030

0,30

0,30

0,30

-

-

-

-

£0,012

По расчету Са 0,002-0,01



08Г2Б

ТУ 14-104-159-96

£0,09

0,85-1,35

0,15-0,40

0,010

0,030

0,3

0,40-0,65

0,3

-

-

-

0,02-0,4

-

По расчету Са 0,002-0,01



10Г2ФБ

ТУ 14-1-4083-86

0,09-0,12

1,55-1,75

0,15-0,35

0,006

0,020

0,30

0,30

0,30

£0,035

£0,05

0,09-0,12

0,02-0,4

£0,010

-

£0,43

09ГБЮ

ТУ 14-1-4358-87

0,08-0,11

1,1-1,4

£0,3

0,006

0,025

0,30

0,30

0,30

-

0,02-0,05

-

0,06-0,08

£0,010

Са 0,004

£0,38

10Г2СБ

ТУ 14-1-5270-94

£0,13

1,38-1,8

0,25-0,50

0,020

0,025

0,30

0,30

0,30

0,005-0,02

0,01-0,06

£0,10*

0,03-0,05

£0,12

-

£0,44

08Г2Б-У

ТУ 14-1-4349-87

0,07-0,11

1,45-1,65

0,2-0,4

0,010-0,006

0,020

0,30

0,30

0,30

0,015-0,04

£0,05



0,025-0,45

£0,010



£0,43

08Г2БТ-У



















0,07-0,09





0,01-0,03







12ГН2МФАЮ (С590к)

ГОСТ 27772

£0,14

0,90-1,4

0,20-0,50

0,035

0,035

0,20-0,50

1,40-1,75

0,30

-

0,05-0,10

0,05-0,10

-

0,02-0,03

Мо 0,15-0,25



12ГН2МФАЮ-У

ТУ 14-104-167-97

0,09-0,14

0,9-1,4

0,2-0,5

0,010

0,020

0,20-0,50

1,40-1,75

0,30

-

0,02-0,05

0,05-0,10

-

0,02-0,03

Мо 0,15-0,25

Са 0,002-0,01



*При введении ванадия сталь марки 10Г2СБ обозначается 10Г2СФБ.

Таблица 2.6

Наименование или марка стали***

Толщина листа

Предел текучести, Н/мм2

Временное сопротивление, Н/мм2

Относительное удлинение, %

Изгиб до параллельности сторон

Ударная вязкость KCV, Дж/см2 **

не менее

+20

+10

0

-10

-15

-20

-30

-35

-40

-50

-60

после мех. старения при 20 °С

С255 (Ст3сп5) ГОСТ 27772

От 4 до 10

245

380

25

d=l,5a*





35

30















30

Свыше 10 до 20

245

370

25

d=1,5а



35

30

















30

Свыше 20 до 40

235

370

25

d=2,0а

35

30



















30

С315

ТУ 14-104-133-92

До 10

315

440

21

d=2,0а









35

30











30

Свыше 10 до 20

296

420

21

d=2,0а









35

30











30

Свыше 20 до 40

275

400

21

d=2,0а







35

30













30

Свыше 40 до 50

255

390

21

d=2,0а























30

С345-3(09Г2С-12)

С345-4(09Г2С-15)

ГОСТ 27772

От 4 до 10

345

490

21

d=

















35





35

Свыше 10 до 20

325

470

21

d=















35







35

Свыше 20 до 40

305

460

21

d=













35









35

Свыше 40 до 60

285

450

21

d=2a











35











35

09Г2У

ТУ 14-1-5136-92

От 8 до 20

305

440-640

21

d=

















35





35

Свыше 20 до 32

295

440-640

21

d=

















35





35

08ГНБ

ТУ 14-104-159-96

От 8 до 25

350

500

26

d=





















50

35

10Г2ФБ

ТУ 14-1-4083-86

От 4 до 9

450

550

22

d=













60

50

35





35

От 10 до 28

430

520

17

d=









60

50





35





35

09ГБЮ

ТУ 14-1-4358-87

От 4 до 12

390

550

23

d=

















60





35

10Г2СБ

ТУ 14-1-5270-94

От 8 до 15

480-600

590-690

22

d=











50













От 15 до 25

480-600

590-690

22

d=











50













08Г2БТ-У, 08Г2Б-У

ТУ 14-1-4349-87

От 8 до 16

480-580

590-690

22

d=











70

50









50

С590К ГОСТ 27772

От 10 до 40

590

685

14

d=3а













50



35





35

12ГН2МФАЮ-У

ТУ 14-104-167-97

От 10 до 40

690-785

690-880

14

d=3а

















50



35

35

*d - диаметр оправки, а - толщина образца.

**При изменении для марки стали нормируемого значения ударной вязкости область применения его меньшего значения ограничивается температурой, при которой нормируется большее значение ударной вязкости.

***Для сталей С255, С315, С345-3, С345-4, С590, 09Г2У разрешается вплоть до 2002 года аттестацию качества стали проводить на образцах типа Менаже.


2.6.2. Определение ударной вязкости проводят на поперечных образцах, у которых длинная сторона ориентирована поперек главному направлению прокатки листов.

2.6.3. Порядок проведения испытаний и испытательное оборудование должны соответствовать ГОСТ 9454.

2.6.4. Испытанию при заданной температуре подвергаются три образца от партии (листа). Определяется среднее значение ударной вязкости, которое должно быть не ниже нормированной величины. Для одного из трех образцов допускается значение ударной вязкости ниже нормированной величины, но не ниже 70 % от нее.

2.6.5. Выбор температуры испытания зависит от гарантированного минимального предела текучести стали.

Для листов с гарантированным минимальным пределом текучести 390 МПа и ниже температура испытания определяется по графику на рис. 2.1. При этом учитывают гарантированный минимальный предел текучести, расчетную температуру металла, толщину листа.

Толщина листа, мм

Расчетная температура металла, °С

Температура испытания, °С

Гарантированный минимальный предел текучести, МПа

Рис. 2.1. График для определения температуры испытания с учетом предела текучести, расчетной температуры металла и толщины листов (штриховой линией показан порядок действий)

Для листов с гарантированным минимальным пределом текучести выше 390 МПа температура испытаний должна быть не выше расчетной температуры металла.

Примечание. Гарантированный минимальный предел текучести для выбираемого варианта стали и толщины листа может быть взят по табл. 2.6

2.6.6. Нормированная величина ударной вязкости зависит от гарантированного минимального предела текучести и направления вырезки образцов (поперечных или продольных). На поперечных образцах для листов с пределом текучести 345 МПа и ниже она равна 35 Дж/см2; для листов с более высоким гарантированным пределом текучести она составляет не менее 50 Дж/см2.

2.6.7. Для стали с пределом текучести 315 МПа и ниже допускается (в интервале температур, ограничиваемых сверху нормируемым уровнем ударной вязкости 35 Дж/см2) снижение нормируемого значения ударной вязкости на поперечных образцах до 30 Дж/см2 при условии, что для одного из трех образцов разрешается снижение значения ударной вязкости на 5 % ниже нормированной величины.

2.6.8. Для фасонного проката определение ударной вязкости производится на продольных образцах, длинная сторона которых совпадает с длиной проката, при этом нормируемое значение ударной вязкости марки стали повышается по сравнению с листовым прокатом аналогичной толщины на 20 Дж/см2.

2.6.9. Для сталей, у которых в нормативных документах (ГОСТ или ТУ) отсутствуют требования по ударной вязкости на образцах типа Шарпи, допускается оценку качества стали проводить на образцах типа Менаже. При этом уровень ударной вязкости и температура испытания образцов назначаются на основании существующих нормативных документов (СНиП II-23-81* издания 1995 года).

2.7. Условия приемки

2.7.1. Листовая сталь для основных элементов конструкций должна поставляться металлургическим предприятием партиями. Партию составляют листы одной марки стали, одной плавки - ковша, одной толщины, изготовленные по одинаковой технологии, включая режимы прокатки и термической обработки. Масса партии проката, поставляемая по ГОСТ 19281 и иным техническим условиям, не должна превышать 60 т, а по ГОСТ 14637 не должна превышать 120 т.

2.7.2. Листы каждой партии должны сопровождаться документом о качестве по ГОСТ 7566. В документе о качестве кроме характеристик, предусмотренных требованиями стандарта или технических условий на сталь, должны быть указаны характеристики, предусмотренные дополнительными требованиями настоящих Правил.

2.8. Дополнительные требования, указываемые в заказе листов

2.8.1. В заказе на изготовление проката для основных элементов конструкций резервуаров наряду с наименованием марки стали, номером стандарта или технических условий, геометрических размеров листов (толщины, ширины, длины) и их массы указываются следующие дополнительные требования:

симметричное расположение поля допуска по толщине или поле допуска с постоянным предельным нижним отклонением, равным 0,3 мм;

точность изготовления по толщине (ВТ или AT), по ширине (АШ или БШ), по плоскостности (ПО или ПВ), по серповидности (СП);

наибольшая масса партии (40 т);

ограничение углеродного эквивалента для стали класса прочности 390 и ниже (Сэкв£0,43 %);

требования к ударной вязкости: тип образца (11, 12 или 13 по ГОСТ 9454, поперечные или продольные); температура испытания, °С; нормированная величина ударной вязкости (30, 35, 50, 60 или 70 Дж/см2).

Качество поверхности листов должно удовлетворять требованиям ГОСТ 5520.

Наибольшая масса партии 60 т для проката, поставляемого по ГОСТ 19281 и иным техническим условиям, и 120 т для проката, поставляемого по ГОСТ 14637.

2.8.2. При заказе металлопроката по п. 2.3.3 требования к прокату по размерам, толщине, ширине, точности проката по толщине, плоскостности и серповидности характера кромки указываются в соответствии с требованиями ГОСТ 19903.

2.8.3. По требованию Заказчика листы стали для основных элементов конструкций должны применяться с гарантией сплошности после ультразвукового контроля по ГОСТ 22727. Класс сплошности - 0; 1. Неконтролируемые зоны листа не должны превышать: у продольной кромки - 5 мм, у поперечной кромки - 10 мм.

2.9. Фасонный прокат

Фасонный прокат, входящий в состав основных элементов конструкций резервуаров (элементы каркаса стационарных крыш, опорные кольца резервуаров с плавающей крышей, подкосы, кольца жесткости стенки и др.), также должен удовлетворять требованиям к материалу, предусмотренным п. 2.2 и 2.6. Это оговаривается в соглашении Изготовителя конструкций резервуара с Поставщиком фасонного проката.

2.10. Материал вспомогательных конструкций

Требования к материалу вспомогательных конструкций должны соответствовать нормам СНиП 11-23-81* для строительных стальных конструкций с учетом условий эксплуатации, действующих нагрузок и климатических воздействий.

2.11. Сварочные материалы

Материалы для сварки (электроды, сварочная проволока, флюсы, защитные газы) должны выбираться в соответствии с требованиями технологического процесса изготовления и монтажа конструкций и выбранных марок стали. При этом применяемые сварочные материалы и технология сварки должны обеспечивать механические свойства сварного шва не ниже свойств, установленных требованиями для рекомендуемых в настоящем стандарте выбранных сталей.

2.12. Материал болтов и гаек

2.12.1. В качестве материала монтажных болтов и гаек, временно используемых при сборке элементов вспомогательных конструкций (площадок, лестниц, ограждений), а также крыш, опорных колец и т.п., допускается использовать сталь марок 20пс или 20 по ГОСТ 1050.

2.12.2. При выборе материала болтов и гаек для фланцевых присоединений трубопроводов к патрубкам следует учитывать расчетную температуру металла. При расчетной температуре до -40 °С включительно для болтов и гаек рекомендуется сталь марки Ст3сп5 по ГОСТ 535, при расчетной температуре от -40 °С до -50 °С включительно - сталь марки 09Г2С категории 12 по ГОСТ 19281, при расчетной температуре ниже -50 °С - сталь марки 09Г2С категории 13 по ГОСТ 19281.

2.12.3. Выбор марок стали для фундаментных болтов рекомендуется производить по ГОСТ 24379.0.

3. КОНСТРУКЦИЯ РЕЗЕРВУАРОВ

3.1. Сварные соединения и швы

3.1.1. Термины и определения сварных соединений принимать по ГОСТ 2601.

3.1.1.1. Стыковое соединение - сварное соединение двух элементов, примыкающие друг к другу торцевыми поверхностями.

3.1.1.2. Угловое соединение - сварное соединение двух элементов, расположенных под углом и сваренных в месте их примыкания.

3.1.1.3. Нахлесточное соединение - сварное соединение двух элементов, расположенных параллельно и частично перекрывающих друг друга.

3.1.1.4. Тавровое соединение - сварное соединение, в котором торец одного элемента приварен под прямым углом к боковой поверхности другого элемента.

3.1.2. Термины и определения сварных швов.

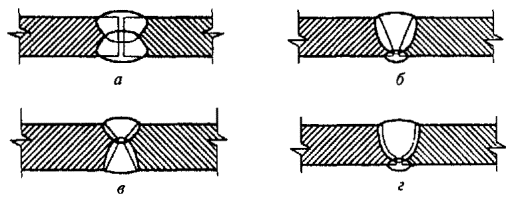

3.1.2.1. Стыковой шов - сварной шов стыкового соединения с различной разделкой кромок: прямоугольной, Х-образной, К-образной, V-образной.

3.1.2.2. Угловой шов - сварной шов углового, нахлесточного или таврового соединения.

3.1.2.3. Типы сварных швов:

непрерывный шов - сварной шов без промежутков по длине;

прерывистый шов - сварной шов с промежутками по длине, участки шва должны быть не менее 50 мм;

прихватки, выполняемые для фиксации взаимного расположения свариваемых элементов.

3.1.3. Конструктивные элементы сварных соединений и швов, как правило, должны соответствовать требованиям стандартов на применяемый вид сварки:

для ручной дуговой сварки:

сварные соединения - ГОСТ 5264;

сварные соединения под острыми и тупыми углами - ГОСТ 11534;

для автоматической и полуавтоматический сварки под флюсом:

сварные соединения - ГОСТ 8713;

для дуговой сварки в среде защитных газов:

сварные соединения - ГОСТ 14771;

сварные соединения под острыми и тупыми углами - ГОСТ 23518.

3.1.4. Общие требования к сварным соединениям.

3.1.4.1. Сварные швы соединений должны быть плотно-прочными и соответствовать основному металлу по показателям стандартных механических свойств металла шва:

пределу текучести, временному сопротивлению, относительному удлинению, ударной вязкости, углу загиба.

3.1.4.2. Для улучшения коррозионной стойкости металл шва и основной металл по химическому составу должны быть близки друг к другу.

3.1.4.3. Технологию сварки следует выбирать таким образом, чтобы избежать возникновения значительных сварочных деформаций и перемещений элементов конструкций.

3.1.5. Ограничения на сварные соединения и швы.

3.1.5.1. Прихватки не рассчитываются на силовые воздействия.

3.1.5.2. Стыковые соединения деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 3.1, могут выполняться так же, как и деталей одинаковой толщины; конструктивные элементы разделки кромок и размеры сварочного шва следует выбирать по большей толщине.

При разности в толщине свариваемых деталей свыше значений, указанных в табл. 3.1, на детали, имеющей большую толщину, должен быть сделан скос под углом 15° с одной или с двух сторон до толщины тонкой детали. При этом конструкцию разделки кромок и размеры сварного шва следует выбирать по меньшей толщине.

Таблица 3.1

Толщина тонкой детали, мм

Допускаемая разница толщины, мм

До 4

1

Свыше 4 до 20

2

Свыше 20 до 30

3

Свыше 30

4

3.1.5.3. Не допускается смещение свариваемых кромок более:

а) 1,0 мм - для деталей толщиной t=4-10 мм;

б) 0,1t, для деталей t=10-40 мм, но не более 3 мм.

3.1.5.4. Максимальные катеты угловых сварных швов не должны превышать 1,2 толщины более тонкой детали в соединении.

3.1.5.5. Для деталей толщиной 4-5 мм катет углового сварного шва должен быть равен 4 мм.

Для деталей большей толщины катет углового шва определяется расчетом или конструктивно, но должен быть не менее 5 мм.

3.1.5.6. Заводские сварные соединения рулонных заготовок выполняются встык.

3.1.5.7. Нахлесточное соединение со сваркой с одной стороны допускается при сборке днища и крыши из рулонных заготовок с величиной нахлестки не менее 30 мм. При полистовой сборке днищ и крыш допускаются сварные соединения листов встык на подкладке и нахлесточные соединения с величиной нахлестки 5t, но не менее 30 мм.

3.2. Применяемые соединения

3.2.1. Вертикальные соединения стенки. Вертикальные соединения стенки должны быть стыковыми с полным противлением по толщине листов (рис. 3.1).

Рис. 3.1. Вертикальные стыковые соединения стенки:

а - без разделки кромок; б - со скосом двух кромок; в - с двумя скосами кромок; г - с криволинейным скосом кромок

Вертикальные соединения листов в прилегающих поясах стенки должны быть смещены друг относительно друга на расстояние не менее 8t, где t - наибольшая из толщин листов прилегающих поясов.

Для резервуаров классов II и III при изготовлении стенки из рулонных полотнищ допускаются вертикальные заводские и монтажные стыковые соединения без смещения.

Расстояния между швами патрубков, усиливающих листов и швами стенки должны быть не менее: до вертикальных швов - 250 мм, до горизонтальных швов - 100 мм.

Вертикальные соединения первого пояса стенки должны располагаться на расстоянии не менее 100 мм от стыков окраек днища.

3.2.2. Горизонтальные соединения стенки.

Горизонтальные соединения листов должны выполняться двусторонними стыковыми швами с полным проплавлением (рис. 3.2).

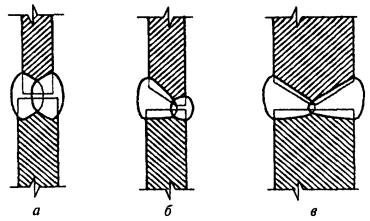

Рис. 3.2. Горизонтальные стыковые соединения стенки:

а - без разделки кромок; б - со скосом одной кромки верхнего листа; в - с двумя скосами одной кромки верхнего листа

Листы вышележащего пояса должны располагаться в пределах толщины листа нижележащего пояса. Взаимное расположение листов соседних поясов устанавливается проектом.

3.2.3. Соединения днища.

3.2.3.1. Стыковые соединения применяются при заводском изготовлении рулонируемых полотнищ днищ. Стыковые соединения на остающейся подкладке применяются для сварки кольцевых окраек, а также при полистовой сборке центральной части днищ.

3.2.3.2. Нахлесточные соединения днища применяются для соединения между собой рулонируемых полотнищ днищ, листов центральной части днищ при их полистовой сборке, а также для соединения центральной части днищ с кольцевыми окрайками (рис. 3.3, 3.4, 3.5).

3.2.4. Соединение днища со стенкой.

Для соединения днища со стенкой применяется тавровое соединение.

Для резервуаров с толщиной листов нижнего пояса стенки 20 мм и менее рекомендуется тавровое сварное соединение без разделки кромок (рис. 3.6, а). Размер катета каждого углового шва должен быть не более 12 мм и не менее номинальной толщины окрайки.

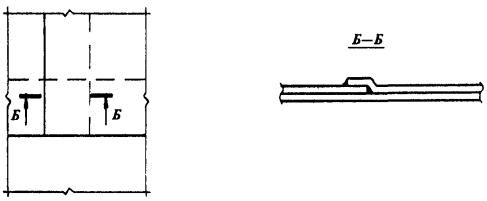

Рис. 3.3. Соединение полотнищ днища

Рис. 3.4. Соединение листов центральной части днища

Для резервуаров с толщиной листов нижнего пояса стенки более 20 мм должно применяться тавровое сварное соединение с разделкой кромок, представленное на рис. 3.6, б. Сварные швы должны выполняться, как минимум, в два прохода.

3.2.5. Соединение листов крыши. Для соединения листов крыши применяются стыковые и нахлесточные соединения.

3.2.6. Соединения стационарной крыши со стенкой резервуара см. п. 3.7.

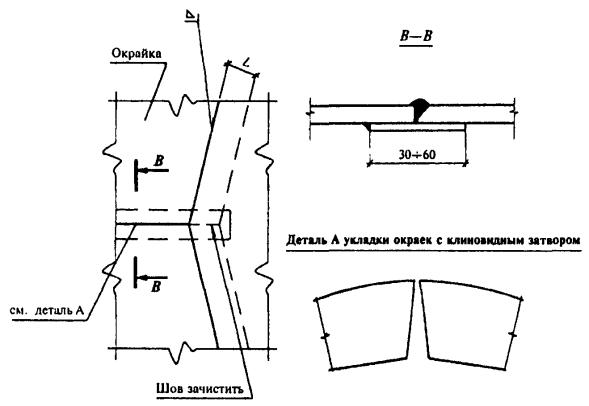

Рис. 3.5. Соединение центральной части с окрайками днища

3.3. Исходные данные для проектирования

3.3.1. Общие положения:

расположение резервуаров - наземное на специально устроенном основании, выполненном по заданию Заказчика;

геометрические параметры - с учетом требований СНиП 2.11.03-93, а также с учетом геологических изысканий площадки строительства;

в приложении А приведены основные параметры резервуаров объемом от 100 до 50000 м3, которые предпочтительно применять в соответствии с требованиями настоящего документа;

метод изготовления (полистовое или рулонное исполнение) - задает Заказчик.

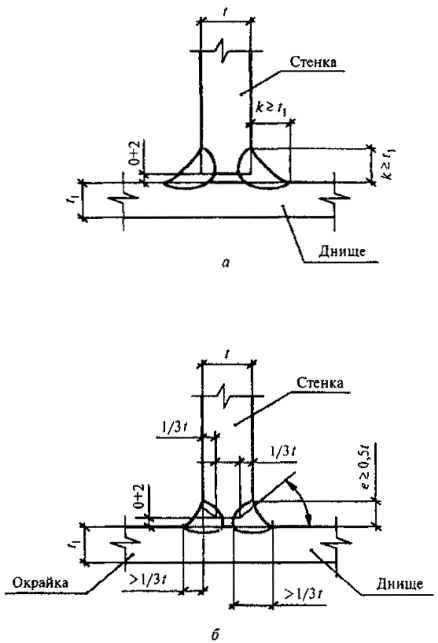

Рис. 3.6. Соединение стенки с днищем

3.3.2. Данные, представляемые Заказчиком:

геометрические параметры или объем резервуара;

тип резервуара: со стационарной крышей (с понтоном или без понтона), с плавающей крышей и другие конструктивные особенности;

район строительства;

наименование хранимого продукта с указанием наличия вредных примесей в продукте (содержание серы, сульфидов водорода и т.д.) для обеспечения необходимых мероприятий;

удельный вес продукта;

максимальную и минимальную температуру продукта;

избыточное давление и относительное разрежение;

нагрузку от теплоизоляции;

схему расположения и нагрузки от технологического оборудования;

потребность в зачистных люках и зумпфах;

оборачиваемость продукта (изменение уровня налива продукта во времени);

уровень подтоварной воды;

срок службы резервуара;

припуск на коррозию элементов резервуара.

Данные должны быть согласованы Заказчиком и Проектировщиком.

3.3.3. При отсутствии полного задания следует руководствоваться пунктом 1.4 настоящих Правил.

3.4. Конструкция днища

3.4.1. Днища резервуаров могут быть плоскими или коническими с уклоном от центра или к центру (рекомендуемая величина уклона 1:100).

3.4.2. Все листы днища резервуаров объемом 1000 м3 и менее должны иметь номинальную толщину не менее 4 мм, исключая припуск на коррозию.

Днища резервуаров объемом от 2000 м3 и более должны иметь центральную часть и утолщенные кольцевые окрайки. Все листы центральной части днища указанных резервуаров должны иметь номинальную толщину не менее 4 мм, исключая припуск на коррозию.

3.4.3. Кольцо из листов окраек должно быть круговой формы с внешней стороны, внутренняя граница окраек может иметь форму правильного многоугольника с числом сторон равным числу листов окрайки. Радиальная ширина окрайки должна обеспечивать расстояние между внутренней поверхностью стенки и швом приварки центральной части днища не менее 300 мм.

Толщина кольцевых окраек должна быть не менее величин, приведенных в табл. 3.2.

Таблица 3.2

Толщина нижнего пояса стенки резервуара, мм

Минимальная толщина кольца окрайки, мм

До 7

6

8-11

7

12-16

9

17-20

12

21-26

14

Свыше 26

16

3.4.4. Кольцевые окрайки собираются между собой с клиновидным зазором и свариваются между собой односторонними стыковыми швами на остающейся подкладке (см. рис. 3.5).

3.4.5. Центральная часть днища может быть выполнена как в полистовом, так и в рулонном исполнении. Рулонные полотнища изготовляются на заводе из листов, сваренных встык.

При монтаже центральной части днища полистовым методом применяются нахлесточные и стыковые соединения на остающейся подкладке (см. рис. 3.4).

Нахлесточные соединения днищ свариваются угловым швом только с верхней стороны (см. рис. 3.3).

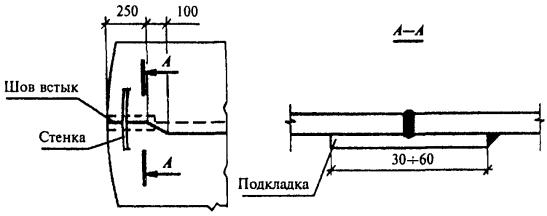

В зоне пересечения нахлесточного соединения днища с нижним поясом стенки должна быть образована ровная поверхность (см. рис. 3.5).

3.5. Конструкция стенки

3.5.1. Расчетные значения толщины листов стенки должны определяться исходя из проектного уровня налива продукта или воды при гидроиспытаниях. Номинальные толщины листов стенки резервуара назначаются с учетом минусового допуска на прокат и могут включать припуск на коррозию.

3.5.2. Номинальные толщины стенок резервуара определяются в три этапа:

предварительный выбор толщин поясов;

корректировка толщин при поверочном расчете на прочность, включая и расчет на сейсмическое воздействие для сейсмоопасных районов;

корректировка толщин при проведении расчета на устойчивость.

3.5.3. Предварительный выбор номинальных толщин поясов производится с помощью расчета на эксплуатационные нагрузки, на нагрузку гидроиспытаний и по конструктивным требованиям.

3.5.3.1. Минимальная расчетная толщина стенки te в каждом поясе для условий эксплуатации рассчитывается по формуле*

где g - ускорение свободного падения в районе строительства;

r - плотность продукта;

Н - высота налива продукта;

r - расстояние от дна до нижней кромки пояса;

z - радиус срединной поверхности пояса стенки резервуара;

Ry - расчетное сопротивление материала;

gс - коэффициент условий работы, gс=0,7 - для нижнего пояса, gс=0,8 - для всех остальных поясов.

*Размерность величин, используемых при расчетах, приведена в системе СИ.

3.5.3.2. Минимальная расчетная толщина стенки в каждом поясе для условий гидравлических испытаний рассчитывается по формуле

,

где rв - плотность используемой при гидроиспытаниях воды;

Hg - высота налива воды при гидроиспытаниях;

gс=0,9 - коэффициент условий работы при гидроиспытаниях для всех поясов одинаков (в дополнение к обозначениям п. 3.5.3.1).

3.5.3.3. Номинальная толщина t каждого пояса стенки выбирается из сортаментного ряда таким образом, чтобы разность t и минусового допуска D на прокат была не меньше максимума из трех величин:

,

где с - припуск на коррозию;

tk - минимальная конструктивно необходимая толщина, определяется по табл. 3.3.

Таблица 3.3

Диаметр резервуара D, м

Толщина стенки t, мм

Рулонное исполнение

Полистовое исполнение

Стационарная крыша

Плавающая крыша

D<16

4

4

5

16£D<25

6

5

7

25£D<35



6

9

D³35

10



10

3.5.4. Поверочный расчет на прочность и расчет на устойчивость проводится для расчетной толщины tр поясов, которая определяется как разность номинальной толщины t, минусового допуска на прокат и припуска на коррозию:

tp=t-D-c.

Поверочный расчет на прочность для каждого пояса стенки резервуара проводится по формуле

или по формуле

,

где s1 - меридиональное напряжение;

s2 - кольцевое напряжение;

gс - коэффициент условий работы принимается по п. 3.5.3.1;

gn - коэффициент надежности по назначению, для резервуаров, gn=1,1 - I класса, gn=1,05 - II класса, gn=1,0 - III класса.

Расчетные формулы приведены для резервуара со стационарной крышей. При расчете резервуара с плавающей крышей нагрузки в формулах пп. 3.5.4.1, 3.5.4.2, обязанные своим происхождением стационарной крыше, не учитываются.

3.5.4.1. Кольцевое напряжение s2, вычисляется для нижней точки каждого пояса:

,

где Pи - избыточное давление в резервуаре (в дополнение к обозначениям п. 3.5.3.1).

В формуле учтен коэффициент надежности по нагрузке для избыточного давления в резервуаре.

3.5.4.2. Меридиональное напряжение s2, с учетом коэффициентов надежности по нагрузке и коэффициентов для основного сочетания нагрузок вычисляется для нижней точки пояса по формуле

,

где gM - вес металлоконструкций выше расчетной точки;

gO - вес стационарного оборудования выше расчетной точки;

GУ - вес утеплителя выше расчетной точки;

s - полное нормативное значение снеговой нагрузки.

3.5.4.3. Расчет на сейсмическое воздействие выполняется специализированной организацией.

3.5.4.4. При невыполнении условия п. 3.5.4 следует увеличить толщину соответствующего пояса.

3.5.5. В качестве альтернативного варианта по согласованию с Заказчиком минимальные расчетные толщины te каждого пояса стенки для условий эксплуатации и минимальные расчетные толщины tg для условий гидравлических испытаний могут назначаться на основе расчета наибольших мембранных кольцевых напряжений s2 в каждом поясе стенки, рассматриваемой как составная цилиндрическая оболочка переменной толщины. Граничные условия в месте сопряжения стенки с днищем задаются в виде нулевых радиальных перемещений и изгибающего момента, равного пластическому моменту в листе окрайки. Подбор толщин производится итерационным методом, уменьшая начальную толщину, определенную по п. 3.5.3.1, пока выполняется условие п. 3.5.4.

Назначение минимальной толщины по описанной методике в резервуарах большого объема может уменьшить расчетную толщину поясов.

3.5.6. Расчет стенки резервуара на устойчивость выполняется с помощью проверки соотношения

,

где scr1 - первое (меридиональное) критическое напряжение;

scr2 - второе (кольцевое) критическое напряжение.

3.5.6.1. Первое критическое напряжение вычисляется по формуле

,

где tр min - расчетная толщина самого тонкого пояса стенки (обычно верхний пояс).

Коэффициент С может быть вычислен по формулам:

 при ;

 при .

3.5.6.2. Второе критическое напряжение вычисляется по формуле

,

где Нr - редуцированная высота резервуара, а при постоянной толщине стенки для резервуара со стационарной крышей Нr равно полной высоте стенки резервуара H0.

3.5.6.3. Редуцированная высота резервуара вычисляется по формуле

,

где tрi - расчетная толщина листа i-го пояса;

hi - высота i-го пояса.

В резервуарах с плавающей крышей для верхнего пояса в качестве hi, берется расстояние от нижней кромки пояса до ветрового кольца.

3.5.6.4. Меридиональное напряжение s1, вычисляется для нижней кромки участка стенки постоянной толщины по формуле

,

где Рвак - величина относительного разрежения в резервуаре (вакуум).

Знак напряжения сжатия s1, условно заменен на положительный.

3.5.6.5. При расчете на устойчивость кольцевое напряжение s2; в резервуарах со стационарной крышей зависит от Pвак и эквивалентного ветрового внешнего давления Рвет:

,

где Рвет - значение ветрового давления на уровне верха резервуара Н0 (СНиП 2.01.07-85* «Нагрузки и воздействия»).

Для резервуаров с плавающей крышей вместо Рвак учитывается разрежение от ветра:

,

где сi - аэродинамический коэффициент, определяемый в зависимости от отношения высоты резервуара Н0 к его диаметру (СНиП 2.01.07-85* «Нагрузки и воздействия»).

Знак напряжения сжатия s2 условно заменен на положительный.

3.5.6.6. При невыполнении условия п. 3.5.6 для обеспечения устойчивости стенки можно увеличить толщину верхних поясов, или установить промежуточные кольца жесткости, или то и другое вместе.

3.5.7. Расчет положения промежуточных колец жесткости производится следующим образом. Обеспечить устойчивость стенки с помощью промежуточных колец жесткости возможно только при выполнении условия s1/scr1<1. В этом случае из соотношения п. 3.5.6 при известных s1, scr1, s2 вычисляется величина второго критического напряжения scr2 затем из соотношения п. 3.5.6.2 находится значение редуцированной высоты Hmax при котором условие п. 3.5.6 будет выполнено.

3.5.7.1. Место установки первого промежуточного кольца жесткости определяется по следующему алгоритму. Последовательно суммируются приведенные высоты поясов по формуле п. 3.5.6.3 начиная с верхнего пояса вниз. Высота верхнего пояса для резервуара с плавающей крышей по-прежнему отсчитывается от уровня ветрового кольца. В процессе суммирования находится номер j пояса, в котором приведенная высота переходит через значение Нr max, а также приведенная высота Нj1, соответствующая нижней кромке этого пояса. Высота установки кольца над нижней кромкой j-го пояса hj1 вычисляется по формуле

Если расчетное место установки кольца попадает ближе 150 мм к горизонтальному сварному шву или есть конструктивные препятствия по установке кольца, место установки переносится выше.

Параметры кольца жесткости находятся по методике п. 3.6.4 в зависимости от диаметра резервуара.

3.5.7.2. После назначения места установки первого кольца жесткости продолжается расчет места установки второго (третьего, ...) кольца жесткости по алгоритму п. 3.5.7.1, полагая, что место стационарной крыши (ветрового кольца открытого резервуара) занимает предыдущее кольцо жесткости.

3.5.7.3. Если приведенная высота последнего участка между нижним кольцом жесткости и днищем окажется существенно меньше допустимой Hr max следует распределить общее количество колец по стенке таким образом, чтобы приведенные высоты всех участков были по возможности одинаковыми.

3.5.7.4. В качестве альтернативного варианта по согласованию с Заказчиком расчет на устойчивость и определение положения промежуточных колец жесткости могут быть проведены методом конечного элемента с учетом различных толщин поясов оболочки. С помощью такого расчета может быть уточнено количество и расположение колец жесткости, а также расчетные толщины поясов оболочки. Граничные условия для расчета задаются, как описано в п. 3.5.5.

3.6. Конструкция колец жесткости на стенке

3.6.1. Резервуары с плавающей крышей должны иметь верхнее кольцо жесткости, устанавливаемое на верхнем поясе стенки. В соответствии с расчетом на устойчивость стенки в резервуаре могут устанавливаться промежуточные кольца жесткости, количество которых и положение на стенке определено в пп. 3.5.7.1-3.5.7.3.

3.6.2. Верхнее кольцо жесткости резервуара без стационарной крыши, используемое в качестве обслуживающей площадки, должно иметь ширину не менее 800 мм и ограждения по внешней стороне. Кольцо жесткости должно иметь опоры в виде подкосов, прикрепляемых к стенке резервуара.

3.6.3. Сечение верхнего кольца жесткости подбирается из условия действия в нем максимального изгибающего момента М, который вычисляется по формуле

.

В формуле коэффициент надежности по ветровой нагрузке принят равным 1,4.

3.6.3.1. Если верхнее кольцо жесткости выполнено из листа и приварено к стенке сплошным угловым швом, в момент инерции кольца включаются части оболочки стенки шириной до 15 расчетных толщин листа пояса вверх и вниз от места сварки.

3.6.4. В случае необходимости установки промежуточных колец жесткости, место расположения которых рассчитано по методике п. 3.5.7.1, необходимое сечение подбирается из условия восприятия изгибающего момента М:

,

где Hr max - значение редуцированной высоты стенки, определяемое по методике п. 3.5.7.

3.6.4.1. В момент инерции промежуточного кольца жесткости можно включить части оболочки шириной 2(rtpi)0,5 выше и ниже места приварки кольца или вычислять его относительно наружной поверхности стенки.

3.6.5. Сечение подкосов верхнего кольца жесткости и расстояние между ними определяются расчетом.

3.6.6. Кольца жесткости должны располагаться на стенке на расстоянии не менее 150 мм от горизонтальных швов стенки.

3.6.7. Конструкция крепления элементов колец жесткости к стенке резервуара должна быть указана в проекте. Сварные соединения секций колец между собой должны выполняться стыковыми швами с полным проваром или на накладках.

3.6.8. При наличии на резервуаре пожарной системы орошения конструкция колец жесткости должна обеспечивать орошение стенки ниже уровня кольца.

3.7. Стационарные крыши

3.7.1. В настоящем разделе устанавливаются общие требования к конструкциям стационарных крыш. Конструкции подразделяются на следующие типы:

самонесущая коническая крыша, несущая способность которой обеспечивается конической оболочкой настила;

каркасная коническая крыша, состоящая из элементов каркаса и настила;

купольная крыша, поверхность которой близка к сферической и образуется изогнутыми элементами каркаса и укрупненными элементами настила. Разрешается применение крыш других конструкций при условии выполнения общих требований настоящих Правил.

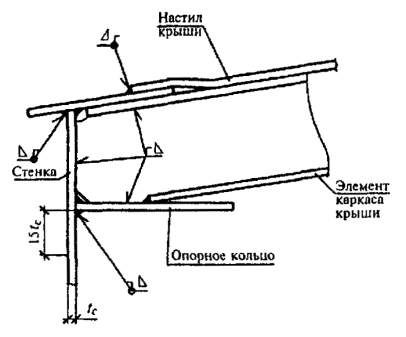

3.7.2. Все крыши по периметру опираются на стенку резервуара с использованием кольцевого элемента жесткости. Минимальный размер кольцевого уголка должен быть не менее 63´5.

3.7.3. Минимальная номинальная толщина элементов настила должна составлять 4 мм. Величина прибавки для компенсации коррозии должна приниматься с учетом условий эксплуатации, срока службы и скорости коррозии.

3.7.4. Все элементы и узлы крыши должны быть запроектированы таким образом, чтобы максимальные напряжения в них не превышали расчетных (без учета припуска на коррозию).

3.7.5. Самонесущая коническая крыша.

3.7.5.1. Геометрические параметры самонесущей конической крыши должны удовлетворять следующим требованиям:

максимальный и минимальный угол наклона образующей крыши к горизонтальной плоскости должны составлять 30° и 15° соответственно;

3.7.5.2. Минимальная расчетная толщина полотна конической крыши по условию устойчивости без припуска на коррозию определяется по формуле

,

где q - угол крыши с горизонтальной плоскостью;

Е - модуль упругости стали;

Р - расчетная нагрузка.

,

здесь gm - масса 1 м2 листа крыши;

gy - масса 1 м2 утеплителя;

s - полное нормативное значение снеговой нагрузки;

Pвак - величина относительного разрежения в резервуаре под крышей.

Формула применима для углов q<30° и при выполнении условия r/(tksinq)>274, которое следует проверить после вычисления первого приближения для tk. Поскольку Р в свою очередь зависит от предварительно неизвестной толщины tk, для расчета потребуется несколько последовательных приближений, в качестве начального приближения может быть принята минимальная номинальная толщина по п. 3.7.3.

3.7.5.3. Оболочка крыши может быть изготовлена в виде рулонируемого полотнища (из одной или нескольких частей) или полистовым методом на монтаже.

3.7.5.4. Узел крепления крыши к верху стенки может выполняться по одному из вариантов, представленному на рис. 3.7. Узел должен быть рассчитан на кольцевое растягивающее усилие Nk:

,

где Р - расчетная нагрузка, определенная в п. 3.7.5.2.

Узел должен быть рассчитан на прочность при действии погонного усилия Nк под углом q к горизонту.

3.7.5.5. В резервуарах, работающих с избыточным внутренним давлением, узел крепления крыши к верху стенки должен быть рассчитан на кольцевое сжимающее усилие:

,

где Рi - максимальное избыточное давление;

gmin - минимальная вертикальная расчетная нагрузка от веса крыши, gmin=0,9(gmin+gy).

Узел должен быть рассчитан на устойчивость при действии погонного усилия.

3.7.5.6. На рис. 3.7 заштрихована площадь поперечного сечения узла, которую можно использовать для восприятия усилий Nк. Расчетную площадь составляют участок крыши шириной lк, вычисляемой по формуле

,

участок стенки резервуара шириной lс:

и подкрепляющие узел элементы.

Рис 3.7 Соединения конической крыши со стенкой

3.7.6. Каркасная коническая крыша.

3.7.6.1. Угол наклона образующей крыши к горизонтальной поверхности должен составлять от »4,7° (уклон 1:12) до » 9,5° (уклон 1:6).

3.7.6.2. Рекомендуется применять каркасные конические крыши двух типов:

сборные щитовые, состоящие из соединенных между собой элементов каркаса и настила;

с настилом, не приваренным к несущим элементам (каркасу).

Щиты и стропила крыш крепятся к стенке резервуара и центральному кольцу.

3.7.6.3. Щиты крыш или полотнища настила свариваются между собой внахлестку сверху непрерывным угловым швом. При хранении агрессивных продуктов сварка листов (полотнищ) настила крыши, а также приварка их к каркасу должна производиться как сверху, так и снизу сплошным угловым швом.

3.7.6.4. Крепление настила крыши к верху стенки должно осуществляться, как правило, через кольцевой уголок жесткости с минимальным размером 63´5 мм.

3.7.7. Каркасная купольная крыша.

3.7.7.1. Самонесущие купольные (сферические) крыши должны отвечать следующим требованиям:

минимальный радиус сферической поверхности равен 0,8D;

максимальный радиус - 1,5D, где D - диаметр резервуара;

минимальная толщина настила - 5 мм.

3.7.7.2. Каркасные купольные крыши могут изготовляться в виде щитов или раздельно: из элементов каркаса и листов настила.

3.7.8. Для конической и купольной крыш каркас и узел крепления к стенке резервуара (рис. 3.8) должны быть рассчитаны на прочность от воздействия расчетной нагрузки Р, определенной по п. 3.7.5.2, и устойчивость (для резервуаров, работающих с избыточным давлением) от нагрузки Рi-gmin определенной по п. 3.7.5.5.

Рис. 3.8. Соединение сферической крыши со стенкой

3.8. Плавающие крыши

3.8.1. Плавающие крыши применяются в резервуарах без стационарной крыши в районах с нормативным весом снегового покрова на 1 м2 горизонтальной поверхности земли до 1,5 кПа включительно.

3.8.2. Плавающие крыши могут быть следующих типов:

плавающая крыша однодечной конструкции с герметичными коробами, расположенными по периметру;

плавающая крыша двухдечной конструкции, состоящая из герметичных коробов, образующих всю поверхность крыши;

плавающая крыша поплавкового типа.

3.8.3. Плавающие крыши должны быть запроектированы таким образом, чтобы при заполнении и опорожнении резервуара не происходило потопление крыши или повреждение ее конструктивных элементов, а также технологических элементов и приспособлений, находящихся на днище и стенке резервуара.

3.8.4. Расчетные требования.

3.8.4.1. Независимо от плотности хранимого в резервуаре продукта плавучесть плавающих крыш должна быть рассчитана на плотность хранимого продукта, равную 0,7 т/м3.

3.8.4.2. Плавучесть однодечной плавающей крыши должна быть обеспечена при потере герметичности центральной части и двух смежных коробов.

Плавучесть двухдечной крыши должна быть обеспечена при потере герметичности двух соседних коробов.

По согласованию с Заказчиком плавающие крыши могут иметь аварийные водоспуски дождевой воды непосредственно в хранимый продукт.

Плавающая крыша должна иметь достаточную прочность, чтобы, находясь на стойках в опорожненном резервуаре, выдерживать временную нормативную распределенную нагрузку, равную 1,5 кПа.

3.8.5. Конструктивные требования.

3.8.5.1. Плавающая крыша должна контактировать с продуктом, чтобы исключить наличие паровоздушной смеси под ней.

3.8.5.2. Центральная часть и каждый короб плавающей крыши должны быть герметичны и соответствующим образом испытаны (вакуумкамерой или проникающей жидкостью).

В верхней части короба должен быть установлен смотровой люк для контроля герметичности. Конструкция крышки и обечайки люка должны исключать попадание осадков внутрь короба.

3.8.5.3. Конструкция плавающих крыш должна обеспечивать сток ливневых вод с поверхности к водозабору с их отводом за пределы резервуара. Водозаборное устройство однодечной плавающей крыши должно иметь обратный клапан, исключающий попадание хранимого продукта на плавающую крышу при нарушении герметичности трубопроводов водоспуска.

Номинальный диаметр основного водоспуска должен быть следующим:

для резервуаров диаметром до 30 м - 75 мм;

для резервуаров диаметром от 30 до 60 м - 100 мм;

для резервуаров диаметром свыше 60 м - 150 мм. Доступ на плавающую крышу должен обеспечиваться лестницей, которая автоматически следует любому положению крыши по высоте. Одним из рекомендуемых типов применяемых лестниц является катучая лестница, которая имеет верхнее шарнирное крепление к стенке резервуара и нижние ролики, перемещающиеся по направляющим, установленным на плавающей крыше. Катучая лестница должна иметь ограждения с двух сторон и самовыравнивающиеся ступени и должна быть рассчитана на вертикальную нагрузку 5 кН, приложенную в средней точке лестницы при нахождении ее в любом рабочем положении.

3.8.5.4. Зазор между внешним краем крыши и стенкой резервуара, а также между патрубками в крыше и направляющими должен быть уплотнен с помощью специальных устройств (затворов).

Материал затворов должен выбираться с учетом совместимости с хранимым продуктом, газоплотности, старения, прочности на истирание, температуры и других факторов.

3.8.5.5. Плавающие крыши должны иметь опорные стойки, позволяющие фиксировать крышу в положении, при котором возможен свободный проход человека по днищу резервуара под плавающей крышей, - около 1800 мм.

По требованию Заказчика плавающие крыши могут иметь опорные стойки, позволяющие фиксировать крышу в двух нижних положениях - рабочем и ремонтном.

Опорные стойки, изготовленные из трубы или другого замкнутого профиля, должны иметь отверстия для обеспечения дренажа.

Для распределения динамических нагрузок, передаваемых плавающей крышей на днище резервуара, под опорными стойками плавающей крыши должны быть установлены стальные подкладки, приваренные к днищу резервуара сплошным швом.

3.8.5.6. Плавающие крыши должны иметь минимум один люк-лаз (световой люк) номинальным диаметром не менее 600 мм, позволяющий осуществлять вентиляцию и вход обслуживающего персонала под плавающую крышу, когда из резервуара удален продукт.

3.8.5.7. Для исключения вращения плавающей крыши должны использоваться направляющие в виде перфорированных в нижней части труб, которые одновременно могут выполнять и технологические функции - в них может располагаться устройство для отбора проб или измерения уровня продукта.

3.8.5.8. Все части плавающей крыши, включая катучую лестницу, должны быть электрически взаимосвязаны и соединены со стенкой.

3.9. Понтоны

3.9.1. Понтоны применяются в резервуарах со стационарной крышей и предназначены для сокращения потерь продукта от испарения.

Резервуары с понтоном должны эксплуатироваться без внутреннего давления и вакуума.

3.9.2. Основные типы понтонов:

мембранные с открытыми или закрытыми коробами, расположенными по периметру;

двухдечной конструкции из герметичных коробов, расположенных по всей площади понтона;

поплавковые с герметичным настилом;

многослойные с применением пенополиуретана с поверхностным покрытием.

3.9.3. Конструкция понтона должна обеспечивать его работоспособность по всей высоте резервуара без перекосов и вращения.

3.9.4. Периферийная стенка (бортик) понтона с учетом его притопления должна превышать уровень продукта не менее чем на 150 мм. Аналогичное превышение должны иметь патрубки понтона.

3.9.5. Пространство между стенкой резервуара и понтоном, а также между патрубками понтона и проходящими сквозь патрубки элементами должно быть уплотнено с помощью специальных устройств (затворов).

3.9.6. Величина зазора между стенкой резервуара и понтоном должна соответствовать принятой конструкции затвора.

3.9.7. Материал затворов должен выбираться после рассмотрения таких параметров, как температура района строительства резервуара, температура хранимого продукта, проницаемость парами хранимого продукта, прочность на истирание, старение, хрупкость, воспламеняемость, и других факторов совместимости с хранимым продуктом.

3.9.8. Конструкция понтона должна обеспечивать расчетный запас плавучести с учетом плотности хранимого продукта. Расчет плавучести понтона при наличии пустотелых коробов (поплавков) должен производиться для случая, если два любых короба и центральная часть понтона потеряют герметичность.

3.9.9. Толщина элементов понтона из стали или алюминиевых сплавов должна определяться на основании прочностных и деформационных расчетов, а также с учетом их коррозионной стойкости в конкретных условиях эксплуатации.

3.9.10. Все соединения понтона, подверженные непосредственному воздействию продукта или его паров, должны быть плотными и проконтролированы на герметичность. Любой уплотняющий соединение материал должен быть совместим с хранимым продуктом.

3.9.11. Понтон должен быть обеспечен фиксированными либо регулируемыми опорами. Нижнее рабочее положение определяется минимальной высотой, при которой конструкции понтона оказываются выше различных устройств, находящихся на стенке или днище резервуара и препятствующих опусканию понтона.

Опоры, изготовленные из замкнутого профиля, должны иметь отверстия в нижней и верхней частях для обеспечения дренажа и зачистки.

Во избежание разрушения и нарушения плотности особое внимание должно быть уделено креплению опор к элементам понтона.

3.9.12. Для распределения динамических нагрузок на днище резервуара, передаваемых понтоном первых двух типов (п. 3.9.2), под опорами понтона должны быть установлены стальные подкладки, приваренные к днищу резервуара сплошным швом.

3.9.13. Понтон должен быть рассчитан таким образом, чтобы в состоянии на плаву или на опорных стойках он мог безопасно удерживать по крайней мере двух человек (2 кН), которые перемещаются в любом направлении; при этом понтон не должен разрушаться, а продукт не должен поступать на поверхность понтона.

3.9.14. Для исключения вращения понтона должны использоваться направляющие в виде труб, которые одновременно могут выполнять технологические функции - в них располагаются измерительное устройство и устройство для отбора проб продукта.

Для исключения вращения понтона могут также использоваться тросовые либо другие конструкции.

3.9.15. Понтоны могут иметь патрубки для установки вентиляционных устройств, которые исключали бы возникновение перегрузок на настил понтона. Вентиляционные устройства должны быть достаточными для циркуляции воздуха и газов из-под понтона в то время, когда понтон находится на опорах в нижнем рабочем положении в процессе заполнения и опорожнения резервуара. В любом случае (при наличии или отсутствии вентиляционных устройств) скорость заполнения и опорожнения резервуара в режиме нахождения понтона на стойках должна быть минимально возможной для конкретного резервуара.

3.9.16. В стационарной крыше или стенке резервуара с понтоном должны быть предусмотрены вентиляционные патрубки (отверстия), равномерно расположенные по периметру на расстоянии не более 10 м друг от друга (но не менее двух), и один патрубок в центре. Общая открытая площадь этих патрубков (отверстий) должна быть больше или равна 0,06 м2 на 1 м диаметра резервуара. При эксплуатации резервуара отверстия вентиляционных патрубков должны быть закрыты сеткой из нержавеющей стали с ячейками 10´10 мм и предохранительными кожухами для защиты от атмосферных осадков.

3.9.17. Для доступа на понтон в резервуаре должен быть предусмотрен по меньшей мере один люк-лаз в стенке, расположенный таким образом, чтобы через него можно было попасть на понтон, находящийся на опорных стойках.

3.9.18. В стационарной крыше резервуара с понтоном должны быть установлены смотровые люки в количестве не менее двух для осуществления визуального контроля уплотнения по периметру понтона. Расстояние между люками должно быть не более 20 м.

3.9.19. Все токопроводящие части понтона должны быть электрически взаимосвязаны и соединены с внешней конструкцией резервуара. Это может быть достигнуто при помощи гибких кабелей, идущих от стационарной крыши резервуара к понтону (минимум два, равномерно распределенные). При выборе кабелей следует учитывать их прочность, коррозионную стойкость, электрическое сопротивление, надежность соединений, гибкость и срок службы.

3.9.20. Закрытые короба понтона, требующие визуального контроля и имеющие доступ с верхней части понтона, должны быть снабжены люками с крышками или иными устройствами для контроля за возможной потерей герметичности.

3.10. Патрубки и люки-лазы в стенке

3.10.1. Общие требования.

3.10.1.1. Необходимо применять такие конструкции патрубков и люков-лазов, которые обеспечивают прочность и герметичность врезок, эквивалентные стенке резервуара.

3.10.1.2. Зоны врезок патрубков и люков, расположенных в нижних поясах резервуара, подвергаются воздействию усилий и изгибающих моментов от гидростатического нагружения, нагрузок от трубопроводов, осадок резервуара. Внешние нагрузки от присоединяемых трубопроводов желательно минимизировать с помощью компенсационных устройств.

3.10.1.3. Края отверстий, вырезанных в стенке резервуара, для установки патрубков и люков должны быть очищены и не иметь шероховатостей, превышающих 1 мм, а для конструкций, возводимых или эксплуатируемых в районах с расчетной температурой ниже -40 °С, - 0,5 мм.

3.10.1.4. Все отверстия в стенке для установки патрубков и люков должны быть усилены накладками (воротниками), располагаемыми по периметру отверстий. Допускается установка патрубков с условным проходом до 50 мм без усиливающих накладок.

Минимальная площадь поперечного сечения накладки (в вертикальном направлении, совпадающем с диаметром отверстия) должна быть не менее произведения величины диаметра отверстия на толщину листа стенки резервуара. Рекомендуется выбирать толщину накладки, равную толщине стенки.

Усиление стенки в зонах врезок может не производиться в случае применения в данной зоне стенки вставок - листов большей толщины, которая определяется соответствующим расчетом.

3.10.1.5. Прочность материала накладок предпочтительно должна быть такой же, как и у материала стенки. Допускается применение материала накладок с характеристиками прочности до 80 % основного металла стенки при условии сохранения эффективности усиления. Использование материала для накладок с прочностью большей, чем у материала стенки, не должно учитываться в запас прочности.

3.10.1.6. Патрубки в стенку резервуара должны ввариваться сплошным швом с полным проплавлением стенки. Катет (К) сплошных угловых швов крепления накладки к стенке резервуара в зоне патрубка должен быть равен толщине стенки при t=4-6 мм; k=t-1 мм при t=7-10 мм; k=t-2 мм при t=11-15 мм; k=t-3 мм при t=16-22 мм; k=t-4 мм при t³23 мм.

3.10.1.7. Усиливающие накладки должны быть снабжены контрольными отверстиями М10, располагаемыми на горизонтальной оси патрубка или люка. В случае изготовления усиливающей накладки из двух частей, сваренных горизонтальным швом, контрольные отверстия (по одному в каждой части накладки) располагаются в средней части по высоте полунакладки.

3.10.2. Конструкция патрубков и люков-лазов.

3.10.2.1. Рекомендуемые значения условных проходов патрубков составляют: 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700 мм.

Конструктивное исполнение патрубков должно соответствовать табл. 3.4, 3.5 и рис. 3.9.

3.10.2.2. Для расчета патрубков и фланцев условное давление определяется в техническом задании на проектирование. Фланцы патрубков должны соответствовать ГОСТ 12820, если иное не оговорено заказом.

Таблица 3.4

Условный проход патрубка, мм

Минимальная толщина обечайки патрубка То, мм

Минимальное расстояние от стенки до фасадной поверхности фланца L, мм

Диаметр усиливающей накладки Dн, мм

Минимальное расстояние от днища до оси патрубка Н, мм

с усиливающей кольцевой накладкой

с П-образной усиливающей накладкой

80

5

200

80

200

150

100

5

200

220

250

150

150

6

200

320

300

200

200



250

-

340

240

250

8

250

550

390

290

300

8

250

650

450

340

350

10

300

760

500

390

400

10

300

-

550

430

500

12

350

1060

650

530

600

12

350

-

-

600

700

12

350

-

-

600

Таблица 3.5

Параметры

Обозначения

Размеры

Толщина накладки

Т

4-6

7-10

11-15

16-22

³23

Катет углового шва

Кп

4

8

10

12

14

Рис. 3.9. Общий вид патрубка в стенке резервуара

3.10.2.3. Для проникновения внутрь резервуара при его монтаже, осмотре и проведении ремонтных работ каждый резервуар должен иметь не менее двух люков в первом поясе стенки, а резервуары с понтоном (плавающей крышей), кроме того, должны иметь не менее одного люка, расположенного на высоте, обеспечивающей выход на понтон (или плавающую крышу).

3.10.2.4. Люки-лазы должны иметь условный проход не менее 600 мм. Основные параметры и конструкции люков-лазов представлены в табл. 3.6 и на рис. 3.10, 3.11, 3.12, 3.13.

Конструктивное исполнение овального люка-лаза размером 600´900 мм должно соответствовать рис. 3.11, 3.12 и табл. 3.6 (для толщин обечайки То и катета шва Ко, принимаемых по люкам с условным проходом Dу, 600 и Dy 800).

Для овального люка-лаза (см. рис. 3.11) с усиливающей накладкой до днища резервуара катет углового шва Kf, приварки накладки к днищу принимается по табл. 3.7.

Возможны два варианта усиливающей накладки люка-лаза овального в первом поясе:

до днища (см. рис. 3.11);

аналогично люку-лазу овальному в третьем поясе (см. рис. 3.12).

3.10.2.5 Крышки люков должны быть снабжены поворотным устройством для облегчения открывания и закрывания.

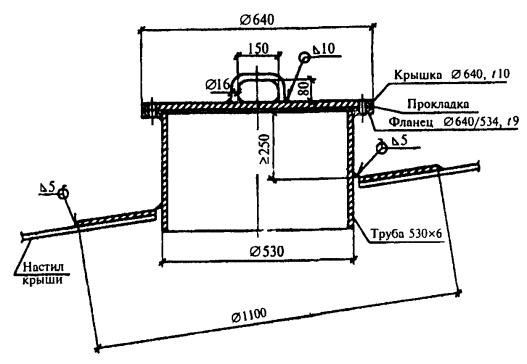

3.11. Патрубки и люки в крыше

3.11.1. Номенклатура и количество патрубков, предназначенных для установки различного оборудования на крыше резервуара зависят от назначения и объема резервуара и определяются в задании на проектирование.

3.11.2. Рекомендуемые значения условных проходов патрубков составляют: 100, 150, 200, 250, 300, 350, 400 и 500 мм. Конструктивное исполнение должно соответствовать рис. 3.14 и табл. 3.8.

Таблица 3.6

Наименование

Обозначение

Размер люка

Dy 600

Dy 800

Наружный диаметр крышки и фланца, мм

D

755

975

Диаметр расположения болтов, мм

Dб

705

920

Количество болтов, шт.

п

20

24

Номинальный диаметр резьбы болтов, мм

Мб

24

27

Диаметр отверстий под болты, мм

do

26

30

Минимальная толщина крышки, мм

Тк

16

21

Диаметр утолщенной части крышки, мм

Dут

670

880

Диаметр выступа крышки, мм

Dв

590

780

Наружный диаметр обечайки, мм

Dо

630

820

Минимальная толщина обечайки, мм, при толщине стенки резервуара:

То



до 6 мм

6

свыше 6 до 10 мм

8

свыше 10 до 15 мм

10

свыше 15 до 22 мм

12

свыше 22 до 26 мм

14

свыше 26 до 32 мм

16

свыше 32 до 38 мм

20

Наружный диаметр усиливающей накладки, мм

Dн

1260

1640

Катет шва приварки усиливающей накладки к обечайке, мм, при толщине стенки резервуара:

Ко



до 10 мм

6

свыше 10 до 15 мм

8

свыше 15 до 22 мм

10

свыше 22 до 26 мм

12

свыше 26 до 32 мм

14

свыше 32 до 38 мм

16

Примечание. Параметры фланцев люков в табл. 3.6 принимать по ГОСТ 12820 на условное давление Ру=0,25 МПа.

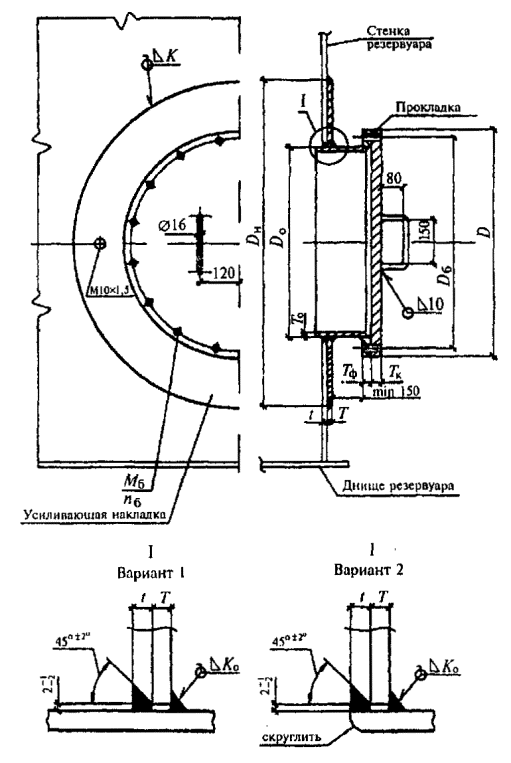

Рис. 3.10. Люк-лаз круглый в первом поясе стенки

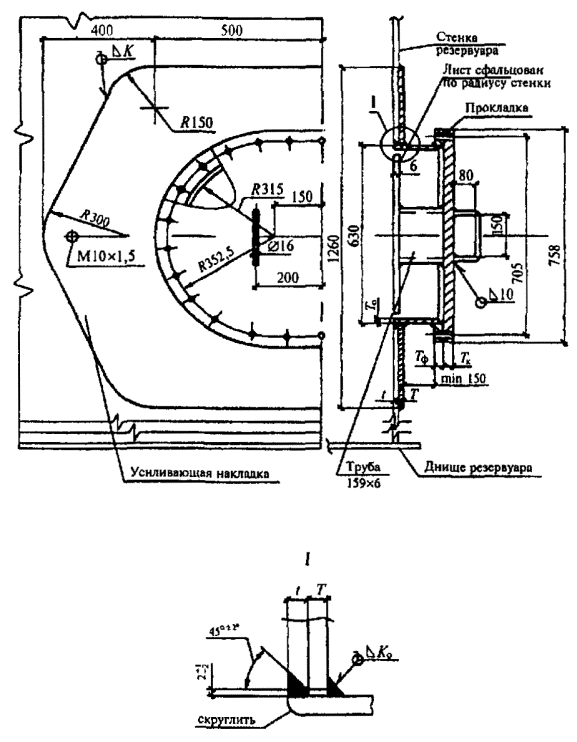

Рис. 3.11. Люк-лаз овальный 600´900 мм в первом поясе стенки

Таблица 3.7

Толщина усиливающей накладки Т=t, мм

5-10

11-15

16-20

21-26

26-38

Катет шва Кf, мм

4

6

8

9

12

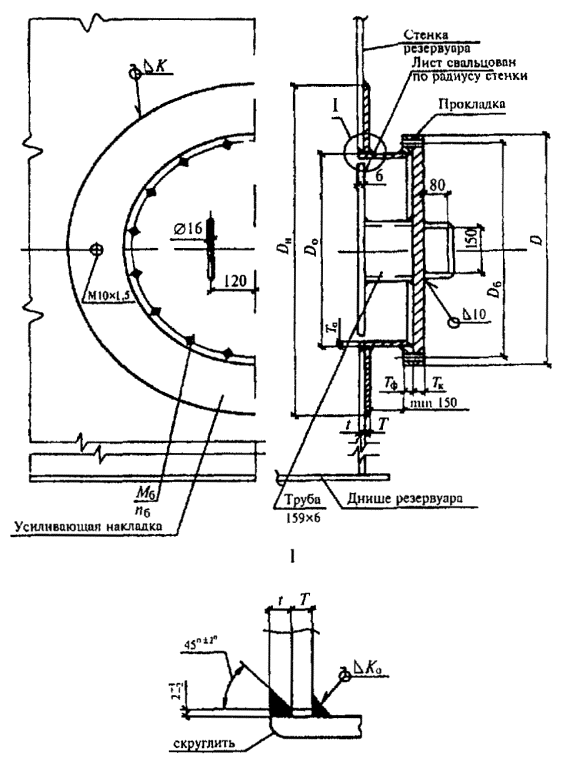

Рис. 3.12. Люк-лаз овальный в третьем поясе стенки (резервуар с понтоном)

Рис. 3.13. Люк-лаз круглый в третьем поясе стенки (резервуар с понтоном)

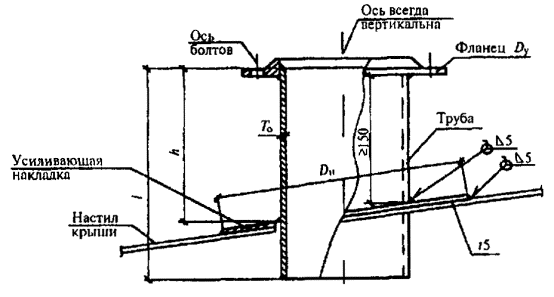

Рис. 3.14. Патрубки на крыше

Таблица 3.8

Условный проход патрубка Dy, мм

Толщина обечайки патрубка То, мм

Диаметр усиливающего листа Dн, мм

100

5

220

150

5

320

200

5

440

250

6

550

300

6

650

350

6

760

400

6

860

500

6

1060

3.11.3. Фланцы патрубков должны, как правило, соответствовать ГОСТ 12820 и рассчитываться на условное давление Ру=0,25-1,6 МПа.

3.11.4. Все патрубки в крыше резервуара, эксплуатируемые при избыточном давлении, должны иметь временные заглушки, которые предназначены для герметизации резервуара при проведении испытаний.

3.11.5. Для осмотра внутреннего пространства резервуара, а также для его вентиляции при проведении работ внутри резервуара каждый резервуар должен быть снабжен не менее чем двумя люками, установленными на крыше резервуара (световые люки). Конструктивное исполнение и схема установки люков должны соответствовать рис. 3.15.

Рис. 3.15. Люк световой Dy 500

3.12. Лестницы, площадки, переходы

3.12.1. Лестницы для подъема на резервуар могут выполняться отдельно стоящими, с опиранием на собственный фундамент, или кольцевыми - полностью опирающимися на стенку резервуара. Крепление отдельно стоящих лестниц к резервуару должно выполняться в уровне верхнего пояса стенки или к верхнему элементу жесткости и средних поясов и должно учитывать перемещение конструкций при возможной осадке оснований. Шахтные лестницы крепятся к фундаментам с помощью анкерных болтов.

Группы соседних резервуаров могут быть соединены между собой переходами. На каждую группу резервуаров должно быть по крайней мере 2 лестницы (по одной с противоположных сторон группы).

3.12.2. Лестницы должны соответствовать следующим требованиям:

ступени должны выполняться из перфорированного или рифленого металла, препятствующего скольжению, и иметь бортовую обшивку высотой 150 мм, препятствующую проскальзыванию ноги;

минимальная ширина лестницы - 650 мм;

максимальный угол по отношению к горизонтальной поверхности - 50°;

минимальная ширина ступеней - 200 мм;

высота ступеней по всей высоте лестницы должна быть одинаковой и не превышать 250 мм; ступени должны иметь уклон вовнутрь 2-5°;

поручень лестницы должен соединяться с поручнем переходов и площадок без смещения; конструкция поручня должна выдерживать нагрузку 0,9 кН, приложенную в верхней точке ограждения; высота поручня - 1 м;

конструкция лестницы должна выдерживать сосредоточенный груз 4,5 кН;

максимальное расстояние между стойками ограждения, измеренное вдоль поручня, - 2,5 м;

поручни должны располагаться с обеих сторон кольцевой лестницы, если зазор между стенкой резервуара и лестницей превышает 200 мм, при этом зазор между настилом промежуточной площадки лестницы и стенкой резервуара не должен превышать 150 мм;

кольцевые лестницы должны полностью закрепляться на стенке резервуара, а нижний марш не должен доходить до земли на 250 мм;

при полной высоте лестницы более 9 м конструкция лестницы должна включать промежуточные площадки, разница вертикальных отметок которых не должна превышать 6 м.

Вертикальные стремянки обычно не рекомендуются, но если они используются, то должны иметь безопасную клетку (ограждение) при высоте стремянки более 3 м.

3.12.3. Площадки, переходы и ограждения должны выполняться с учетом следующих требований:

переходы должны быть снабжены перилами с открытых сторон;

на резервуарах со стационарной крышей должны быть установлены площадки обслуживания для обеспечения доступа к местам, где расположено оборудование, требующее регулярной проверки или использования;

ограждение должно устанавливаться по всему периметру крыши, а также по наружной (от центра резервуара) стороне площадок;

переходы, соединяющие любую часть резервуара с любой частью соседнего резервуара либо другой отдельно стоящей конструкцией, должны иметь опорные устройства, допускающие свободное перемещение соединяемых конструкций;

настил площадок и переходов должен изготовляться из перфорированного металла, препятствующего скольжению;

минимальная ширина площадок и переходов на уровне настила - 700 мм;

высота верхнего поручня ограждения над уровнем настила должна быть не менее 1,25 м;

расстояние между продольными планками должно быть не более 400 мм;

минимальная высота бортовой (нижней) полосы ограждения - 80 мм;

площадки, расположенные на высоте, должны иметь бортик высотой не менее 150 мм с зазором 10 мм для стока воды;

максимальный зазор между бортовой полосой и уровнем настила - 20 мм;

высота от уровня настила до средней полосы ограждения - около 0,5 м;

максимальное расстояние между стойками ограждения - 2,5 м;

конструкция площадок и переходов должна выдерживать сосредоточенный груз 4,5 кН;

ограждение должно выдерживать нагрузку 0,90 кН, приложенную в любом направлении к любой точке поручня.

3.13. Конструктивные элементы, присоединяемые к стенке резервуара

3.13.1. Конструктивные элементы, присоединяемые к стенке резервуара, подразделяются на временные (технологические приспособления) и постоянные.

3.13.2. Временные конструктивные элементы должны быть удалены до гидравлических испытаний, а возникающие при этом повреждения или неровности поверхности должны быть устранены зачисткой абразивным инструментом.

Зачистка поверхности допускается на глубину, не выводящую толщину проката за пределы минусовых допусков.

3.13.3. Постоянные конструктивные элементы не должны препятствовать перемещению стенки (особенно в зоне нижних поясов) при эксплуатации.

3.13.4. Присоединение конструктивных элементов к стенке должно удовлетворять следующим требованиям:

катет угловых швов крепления конструктивных элементов должен определяться толщиной стенки и привариваемых элементов и не должен превышать 12 мм;

постоянные конструктивные элементы должны располагаться не ближе пяти номинальных толщин стенки от оси горизонтальных швов стенки и днища резервуара и не ближе десяти номинальных толщин стенки от оси вертикальных швов стенки, а также от края любого другого постоянного конструктивного элемента на стенке;

приварка постоянных конструктивных элементов должна производиться через листовые накладки со скругленными углами, которые привариваются сплошным швом по всему контуру;

временные конструктивные элементы должны привариваться на расстоянии более 50 мм от сварных швов стенки.

3.14. Анкерное крепление стенки

3.14.1. Анкерное крепление стенки резервуаров производится в случаях: если максимальное избыточное давление превышает суммарный вес стенки резервуара и крыши, если момент опрокидывания резервуара относительно наружного контура стенки от воздействия расчетной ветровой нагрузки при совместном воздействии внутреннего избыточного давления превышает восстанавливающий момент от веса стенки и крыши, при сейсмических воздействиях.

3.14.2. Возможные конструкции анкерного крепления представлены на рис. 3.16.

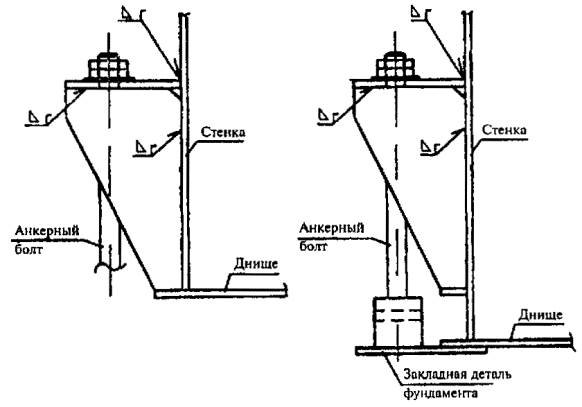

Рис. 3.16. Анкерное крепление стенки

3.14.3. Анкерные болты должны быть равномерно затянуты по окончании выдержки под нагрузкой при полном заливе резервуара водой в процессе гидравлических испытаний.

Должны быть предусмотрены средства для предотвращения отвинчивания гаек, например установка контргаек.

Минимальный диаметр анкерных болтов должен составлять 24 мм.

3.14.4. Напряжение в анкерных болтах не должно превышать 1/2 предела текучести и принимается по нормативным документам на сталь, из которой изготовлены анкерные болты.

3.14.5. Количество анкерных болтов и расстояние между ними определяются расчетом.

4. ИЗГОТОВЛЕНИЕ КОНСТРУКЦИЙ РЕЗЕРВУАРОВ

4.1. Общие требования

4.1.1. Заводское изготовление конструкций резервуаров по настоящим Правилам должно производиться на основании:

рабочих (деталировочных) чертежей КМД конструкций резервуаров, разработанных в соответствии с проектом КМ;

утвержденного в установленном порядке технологического процесса, обеспечивающего выполнение требований настоящих Правил.

4.1.2. Настоящие Правила предусматривают заводское изготовление и последующий монтаж листовых конструкций резервуаров с использованием следующих технологических методов:

метода рулонирования;

метода полистовой сборки;

комбинированного метода.

4.1.3. Методом рулонирования могут изготовляться листовые конструкции стенки, днища резервуара, днища плавающей крыши, днища понтона, настила стационарной крыши, Изготовление этих конструкций осуществляется в виде рулонируемых полотнищ, свернутых в габаритные для транспортировки рулоны.

4.1.4. Методом полистовой сборки изготовляются листовые конструкции, указанные в п. 4.1.3, если они имеют толщины,. превышающие предельные значения по п. 4.5.1 для применения метода рулонирования, а также по специальному требованию Покупателя.

Комбинированный метод совмещает изготовление листовых конструкций по пп. 4.1.3. и 4.1.4.

Конструкции резервуаров, не указанные в п. 4.1.3 (нерулонируемые конструкции), изготовляются в виде габаритных отправочных марок - сборочных единиц и деталей.

4.2. Приемка, хранение и подготовка металлопроката

4.2.1. Весь металлопрокат, поступивший Изготовителю, должен подвергаться входному контролю на его соответствие требованиям проектной, нормативной и товаросопроводительной документации.

4.2.2. Металлопрокат должен быть рассортирован, замаркирован, сложен по профилям, маркам стали и плавкам. При последующей обработке номер плавки должен быть нанесен клеймением на всех листовых деталях стенок и днищ резервуаров.

4.2.3. Перед подачей в производство металлопрокат должен быть очищен от легкоотслаивающейся окалины и ржавчины, влаги, снега, льда и загрязнений.

4.2.4. Металлопрокат должен храниться в устойчивых штабелях. При хранении на открытом воздухе следует создавать уклон, обеспечивающий сток воды. Не допускается соприкосновение металлопроката с полом или грунтом.

4.2.5. При хранении и выполнении транспортных операций необходимо исключать повреждение кромок и возникновение остаточных деформаций металлопроката.

4.2.6. При невыполнении требования по плоскостности листового металлопроката в состоянии поставки лист должен подвергаться правке на многовалковых листоправильных машинах.

4.2.7. Состояние поверхности и кромок листового и фасонного проката должно соответствовать требованиям ГОСТ 14637 и ГОСТ 16523.

4.3. Обработка металлопроката

4.3.1. Разметку следует производить с помощью рулеток, соответствующих второму классу точности по ГОСТ 7502, измерительных линеек по ГОСТ 427, а также других измерительных инструментов и шаблонов.

4.3.2. Правка металлопроката должна проводиться способами, исключающими образование вмятин, забоин и других повреждений поверхности. Правка металлопроката в горячем состоянии не допускается, если материал не нагрет до температуры ковки.

4.3.3. Гибка деталей должна проводиться, как правило, на прессах, листогибочных и профилегибочных машинах. Радиусы кривизны деталей устанавливаются проектом КМ с учетом гибки в холодном состоянии.

4.3.4. При гибке деталей на кромкогибочных прессах внутренние радиусы закругления должны быть не менее: 1,2 толщины деталей из углеродистой стали и 1,8 толщины деталей из низколегированной стали.

4.3.5. Для деталей из низколегированной стали, а также деталей толщиной более 6 мм до гибки следует зачистить механическим способом кромки, пересекающие линии гиба. Высота неровностей по этим кромкам допускается не более 0,3 мм.

4.3.6. Образование монтажных отверстий производится способами продавливания или сверления.

Отклонение диаметра отверстий или их овальность не должны превышать ±1,5 мм.

Завалы размером более 1 мм и трещины в краях отверстий не допускаются.

4.3.7. Продольные и поперечные кромки листовых деталей, предназначенных для изготовления рулонируемых полотнищ, а также стенок резервуаров при полистовой сборке, должны подвергаться обработке строганием или фрезерованием.

Листовые детали толщиной до 16 мм допускается резать на гильотинных ножницах без последующей обработки кромок строганием или фрезерованием.

4.3.8. Кромки деталей после механической, кислородной или плазменно-дуговой резки не должны иметь неровностей, заусенцев и завалов, превышающих 1 мм.

4.3.9. Кромки деталей перед сваркой должны быть очищены от скоплений окалины, шлака и других загрязнений в соответствии с требованиями технологического процесса.

4.3.10. Линейные размеры и форма деталей должны обеспечивать собираемость конструкций с учетом заданных размеров и предельных отклонений, а также свободное прилегание деталей или совмещение их кромок для выполнения предусмотренных проектом сварных соединений.

Особое внимание должно уделяться обработке листовых деталей стенок резервуаров (рулонируемых или полистовых) и листовых деталей рулонируемых полотнищ днищ и крыш резервуаров. Параметры деталей должны удовлетворять требованиям табл. 4.1.

Таблица 4.1

Тип детали

Наименование параметра

Предельное отклонение, мм

Деталь с четырьмя ортогональными сторонами

Ширина детали W

±0,5

Длина детали L

±1,0

Длины диагоналей D

+2,0

Разность длин диагоналей

3,0

Серповидность по длине и ширине листа

2,0

Деталь с тремя ортогональными сторонами

Ширина детали W

±0,5

Длина детали L

±2,0

Отклонение от перпендикулярности продольной и поперечной кромок Z

±1,0

Деталь с двумя ортогональными сторонами

Ширина детали W

±2,0

Длина детали L

±2,0

Отклонение от перпендикулярности продольной и поперечной кромок Z

±1,0

4.4. Изготовление нерулонируемых конструкций

4.4.1. Изготовление нерулонируемых конструкций, включая сборку, сварку и контроль, должно выполняться в соответствии с требованиями настоящих Правил и указаниями проекта КМ.

4.4.2. Предельные отклонения линейных размеров и формы нерулонируемых конструкций, обеспечивающие собираемость конструкций на монтаже, должны быть указаны в рабочих чертежах. Предельные отклонения нерулонируемых конструкций резервуаров должны назначаться в соответствии с табл. 4.2.

4.4.3. При сборке нерулонируемых конструкций не должно допускаться изменение их формы, не предусмотрено технологическим процессом, а при кантовке и транспортировании - остаточное деформирование их.

Сборка конструкций, как правило, должна производиться в кондукторах.

4.4.4. При сборке нерулонируемых конструкций в новых, ранее не использовавшихся кондукторах Изготовитель должен произвести контрольную сборку следующих конструкций резервуара (в объеме, не менее указанного в проекте КМ):

центрального щита, радиальных и опорных элементов стационарных крыш;

коробов понтонов и плавающих крыш.

4.5. Изготовление рулонируемых полотнищ

4.5.1. Полотнища должны собираться, свариваться, контролироваться и сворачиваться в рулоны на специальных установках для рулонирования, действующих по двум основным схемам (с нижним и верхним сворачиванием), показанным на рис. 4.1.

На установках с нижним сворачиванием могут изготавливаться полотнища стенок резервуаров толщиной до 18 мм, на установках с верхним сворачиванием - полотнища стенок толщиной до 16 мм. Максимальная толщина полотнищ днищ резервуаров, днищ понтонов и плавающих крыш, настила стационарных крыш составляет 7 мм.

4.5.2. Предельные отклонения ширины полотнища от проектного размера не должны превышать, мм:

при ширине полотнища до 9 м                    - ±11;

при ширине полотнища от 9 до 15 м          - ±16;

при ширине полотнища свыше 15 м           - ±19.

4.5.3. Для полотнищ стенок выступы отдельных деталей на нижней кромке не должны быть более 1 мм, на верхней кромке - 3 мм.

Таблица 4.2

Тип детали или конструкции

Наименование параметра

Предельное отклонение, мм

Листовые детали стенок (при полистовой сборке)

Ширина

±0,5

Просвет между шаблоном (длиной 1,5 м по дуге) и вальцованной поверхностью

3,0

Радиальные щиты конических крыш

Расстояние от обушка гнутого уголка до оси отверстия радиальной балки

±7,0

Прямолинейность радиальной балки

15,0

Стрелка кривизны вальцованного уголка

±10,0

Радиальные щиты (балки) сферических крыш

Стрелка прогиба радиальной балки

±15,0

Просвет между шаблоном (длиной 1,5 м по дуге) и вальцованной поверхностью

3,0

Секции опорных колец

Стрелка кривизны гнутого швеллера

±10,0

Просвет между шаблоном (длиной 1,5 м по дуге) и поверхностью гнутого швеллера

3,0

Элементы промежуточных колец жесткости

Стрелка кривизны криволинейной кромки

±10,0

Элементы для наворачивания полотнищ

Наружный диаметр колец

±20,0

Отклонение от цилиндрической поверхности на всей длине (между торцевыми кольцами)

±30,0

Конструкции (детали) с криволинейной кромкой, присоединяемые встык

Просвет между криволинейной кромкой и шаблоном (длиной 1,5 м)

3,0

Конструкции (детали) с криволинейной кромкой, присоединяемые внахлест

Просвет между криволинейной кромкой и шаблоном (длиной 1,5 м)

5,0

Конструкции (детали) с криволинейной свободной кромкой

Просвет между криволинейной кромкой и шаблоном (длиной 1,5 м)

10,0

Конструкции (детали), присоединяемые по одной стороне или по двум смежным сторонам

Габаритные размеры (длина и ширина)

±10,0

Конструкции (детали), присоединяемые по двум противоположным сторонам или по периметру внахлест

Расстояние между присоединяемыми сторонами

±5,0

Конструкции (детали), присоединяемые по двум противоположным сторонам (кромкам, поверхностям) или по периметру встык

Расстояние между присоединяемыми сторонами (кромкам, сторонам)

±2,0

Рис. 4.1:

а - схема установки с верхним сворачиванием;
б - схема установки с нижним сворачиванием

Для прочих полотнищ выступы деталей, выходящих на свободные (несвариваемые) кромки и выступы деталей, выходящих на кромки, подлежащие сварке внахлест, не должны быть более 5 мм;

выступы деталей, выходящих на кромки, подлежащие сварке встык, не должны быть более 1 мм.

4.5.4. Полотнища не должны иметь угловых деформаций стыков более 20 мм на длине 1000 мм (рис. 4.2).

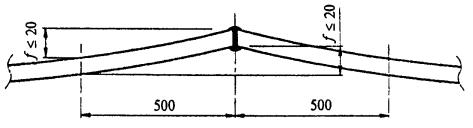

Рис. 4.2.

Угловые деформации стыков, выходящих на свободные кромки полотнищ, не должны превышать 30 мм.

4.5.5. Рулоны должны иметь правильную круговую форму, которая должна обеспечиваться жесткостью элементов, на которые наворачиваются полотнища.

4.5.6. Наибольшая масса и габариты рулонов должны определяться условиями перевозки, если иное не согласовано Покупателем с Изготовителем.

4.5.7. Наружный диаметр, колец элементов для наворачивания полотнищ должен быть не менее 2,6 м. Расстояние между кольцами должно быть не более 3 м.

Если расстояние, между кольцами превышает 2 м, то между ними рекомендуется устанавливать полукольца, устраняющие западания начальной кромки внутрь рулона.

4.5.8. Рулонируемые полотнища стенок резервуаров должны иметь технологический припуск по длине, обеспечивающий сборку монтажных стыков стенки и выполнение требований по предельным отклонениям диаметра стенки, указанным в табл. 4.3.

4.5.9. Крепление начальной кромки полотнищ стенок резервуаров должно обеспечивать ее плотное прилегание к кольцам элемента для наворачивания (с зазором не более 15 мм) и отсутствие перегибов витков рулона, связанных с выпучиванием начальной кромки.

Таблица 4.3

Вид рулона

Наименование параметра

Величина параметра, мм

Рулон полотнища стенки толщиной 4 мм

Зазоры между витками, не более

50

Рулон полотнища стенки толщиной 5 мм и более

То же

30

Рулон полотнища стенки

Смещение торцевой кромки каждого последующего витка относительно предыдущего, не более

30

Общее смещение торцевой кромки, не более

80

Рулон полотнищ днищ, днищ понтонов и плавающих крыш, настила стационарных крыш

Зазоры между витками, не более

80

При креплении начальной кромки с помощью планок, сварные швы приварки планок должны располагаться за пределами технологического припуска по п. 4.5.8 и на расстоянии не менее 50 мм от швов стенки и ее кромок.

При креплении начальной кромки при толщине более 8 мм непосредственно к кольцам элемента для наворачивания начальная кромка должна иметь технологическую надставку. Рекомендуемые варианты представлены на рис. 4.3. Толщина надставки не должна отличаться от толщины поясов стенки, к которым она приварена, более чем на 2 мм.

Толщина планок крепления начальной кромки, сварные швы, которыми планки привариваются к полотнищу и к кольцам элемента для наворачивания, а также швы, которыми начальная кромка (технологическая надставка) приваривается непосредственно к кольцам, должны быть рассчитаны на тяговые усилия, возникающие при сворачивании полотнища.

4.5.10. Конечная кромка каждого свернутого в рулон полотнища должна крепиться с помощью привариваемых упаковочных планок шириной не менее 100 мм, толщиной 4-10 мм в зависимости от толщины деталей полотнища.

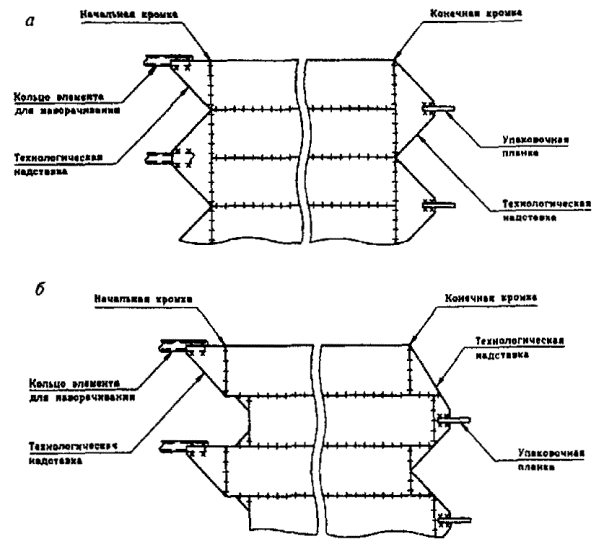

Рис. 4.3:

а - технологические надставки на прямолинейных кромках полотнища стенки; б - технологические надставки на зубчатых кромках полотнища стенки

Упаковочные планки должны ставиться в количестве не менее трех штук на расстоянии не более 3 м друг от друга и привариваться к полотнищу за пределами технологического припуска по п. 4.5.8 и на расстоянии не менее 50 мм от сварных швов полотнища и его кромок.

Упаковочные планки должны привариваться к полотнищу сварными швами катетом, равным толщине планок, длиной не менее 150 мм с каждой стороны.

Упакованная конечная кромка полотнища не должна отходить от рулона более чем на 100 мм. Величина зазора между конечной кромкой и рулоном, измеренная в середине свободного участка кромки между упаковочными планками, не должна превышать более чем на 50 мм величин зазора в местах установки упаковочных планок.

Для обеспечения плотного прилегания конечной кромки к рулону может применяться технологическая надставка. Рекомендуемые варианты представлены на рис. 4.3.

4.5.11. Для обеспечения качественного формообразования конечной кромки полотнищ стенок резервуаров все пояса толщиной более 8 мм должны оснащаться технологическими надставками.

4.5.12. Витки рулона должны плотно навиваться друг на друга, а кромки на торцах рулона располагаться на одном уровне.

4.5.13. Допускается сворачивание в один рулон нескольких полотнищ. При этом конечная кромка каждого полотнища должна быть прикреплена к его предыдущему витку с помощью упаковочных планок.

4.5.14. Последовательность сворачивания, в один рулон полотнищ различных конструкций резервуара должна назначаться исходя из обратной последовательности разворачивания этих конструкций при монтаже.

4.5.15. Полотнища стенок резервуаров должны сворачиваться в рулон с учетом их разворачивания на монтаже в направлении по ходу часовой стрелки.

4.5.16. При изготовлении полотнищ на установках для рулонирования смежные полотнища следует соединять сплошным швом, прерывистыми швами или тяговыми лентами в количестве не менее 2 шт.

Прерывистые швы должны иметь длину не менее 200 мм и располагаться симметрично относительно осей продольных стыков и по краям полотнищ.

Тяговые ленты должны привариваться на расстоянии не более 3,5 м друг от друга и на расстоянии не менее 200 мм от сварных швов полотнищ. Толщина, количество и расположение лент назначаются в зависимости от характеристик соединяемых полотнищ (размеров, толщины, конфигурации) и тяговых усилий, возникающих в процессе продвижения полотнища по установке для рулонирования.

Примечание. При сворачивании полотнищ стенок допускается для уменьшения величины телескопичности рулона устанавливать в процессе рулонирования между витками деревянные технологические прокладки толщиной не более 20 мм. Установка прокладок должна осуществляться по технологическому процессу Изготовителя, утвержденному в установленном порядке.

4.6. Маркировка

4.6.1. Монтажная маркировка конструкций должна содержать номер заводского заказа и условное обозначение монтажного элемента в соответствии с монтажной схемой в рабочих чертежах. Условное обозначение выполнять по ГОСТ 26047.

4.6.2. Монтажная маркировка должна наноситься на монтажные элементы в местах, указанных на рабочих чертежах.

Монтажная маркировка рулонируемых элементов должна наноситься на ярлыке, прикрепляемом на торце рулона к элементу для наворачивания, или наноситься несмываемой краской по трафарету в двух диаметрально противоположных местах на внутренней или наружной поверхности рулона на расстоянии не более 500 мм от торца рулона.

Монтажную маркировку элементов одной марки, скрепленных в пакет, допускается наносить только на крайних элементах, при этом должно быть указано количество элементов в пакете.

4.6.3. Транспортная маркировка должна наноситься на каждом грузовом месте в соответствии с ГОСТ 14192 и должна содержать манипуляционные знаки, а также основные, дополнительные и информационные надписи.

4.6.4. Манипуляционные знаки номеров 9 и 12 - по ГОСТ 14192 должны ставиться на всех грузовых местах, а знаки 11 и 14 - на пакетах щитов или каркасов стационарных крыш.

4.6.5. Основные надписи - по ГОСТ 14192. В случае отсутствия пункта перевалки груза основные надписи допускается не наносить.

4.6.6. Дополнительные надписи должны содержать:

товарный знак или краткое наименование Изготовителя;

условное обозначение резервуара в соответствии с рабочими чертежами;

номер заводского заказа.

4.6.7. Информационная надпись должна содержать массу брутто грузового места в килограммах.

4.6.8. Место и способы нанесения транспортной маркировки, форма и размеры манипуляционных знаков и надписей - по ГОСТ 14192.

4.6.9. Материалы для нанесения монтажной и транспортной маркировки должны выбираться в соответствии с рекомендуемым приложением ГОСТ 14192.

4.7. Упаковка

4.7.1. Конструкции следует упаковывать при помощи специальных стальных приспособлений, формируя грузовые места, рассчитанные на перевозку любым видом транспорта в соответствии с действующими правилами и нормами на данном транспорте.

4.7.2. Полотнища должны упаковываться в соответствии с разделом 4.5 настоящих Правил.

4.7.3. Крупногабаритные нерулонируемые конструкции (щиты или каркасы стационарных крыш, секции опорных колец, короба понтонов или плавающих крыш и т.п.) должны соединяться в пакеты при помощи привариваемых деталей крепления или деталей крепления с винтовыми соединениями (с обязательной установкой на них контргаек). Привариваемые детали крепления должны располагаться вне мест монтажной сварки конструкций.

4.7.4. Листы стенки резервуаров при полистовом методе монтажа должны упаковываться в контейнеры с опиранием на вальцованные по радиусу стенки продольные элементы. Приварка деталей крепления к листам стенки допускается на расстоянии более 50 мм от кромок листов.

4.7.5. Мелкие конструкции и детали должны упаковываться в стальные контейнеры.

4.7.6. Пакеты и контейнеры должны иметь приспособления для строповки (проушины, скобы и т.п.) или обозначенные места для строповки.

4.7.7. Нерулонируемые конструкции резервуаров, а также наружные поверхности рулонов подлежат временной защите от коррозии Изготовителем на время транспортирования и хранения (не менее 6 месяцев) путем нанесения в один слой грунта ГФ-021 по ГОСТ 25129, ФЛ-03К по ГОСТ 9109 или равнозначных. По согласованию с Заказчиком грунтование металлоконструкций может не производиться.

4.7.8. Возможные изменения условий упаковки согласовываются с Покупателем.

4.8. Транспортирование и хранение конструкций резервуаров

4.8.1. Требования настоящего раздела являются общими для изготовления и монтажа.

Условия транспортирования и хранения должны соответствовать группе 5 по ГОСТ 15150.

4.8.2. При хранении и производстве транспортных операций должна быть исключена возможность возникновения деформаций конструкций (искривление, смятие поверхностей, повреждение кромок и т.п.).

4.8.3. При хранении на открытом воздухе конструкции не должны соприкасаться с грунтом и на них не должна застаиваться вода.

4.8.4. Конструкции должны отгружаться транспортом в соответствии с реквизитами, указанными в договоре на поставку.

4.8.5. Размещение грузов на подвижном железнодорожном составе следует назначать таким образом, чтобы обеспечить наибольшую загрузку подвижного состава как по объему, так и по массе. В целях увеличения загрузки подвижного состава допускается по согласованию с Покупателем комплектование в одно грузовое место (рулон, пакет, контейнер) конструкций нескольких резервуаров.

4.8.6. В случае необходимости ограничения массы или габаритов грузовых мест (рулонов, пакетов, контейнеров) Покупатель должен согласовывать вопросы отгрузки с Изготовителем.

4.8.7. При отгрузке конструкций транспортом Покупателя все вопросы перевозки (погрузка, согласование с соответствующими службами движения и т.п.) решает Покупатель и согласовывает с Изготовителем.

4.8.8. Разгрузка рулонов с железнодорожных платформ должна осуществляться на специально подготовленных площадках в соответствии с проектом производства погрузочно-разгрузочных работ. Сбрасывание рулонов при разгрузке запрещается.

Разгрузку рулонов в зависимости от их массы, а также наличия грузоподъемных средств производят одним из следующих способов:

а) подъем рулона с помощью грузоподъемного крана (кранов) и двух стропов, охватывающих рулон и располагаемых на равном расстоянии от центра тяжести рулона (расстояние между стропами должно быть не менее половины длины рулона). Данный способ применяется при наличии двух грузоподъемных кранов или одного крана с траверсой;

б) скатывание рулона по двум разгрузочным балкам с помощью лебедок или тракторов. При этом способе железнодорожная платформа должна быть заторможена башмаками, а под ее край со стороны скатывания установлены опорные стойки. Целесообразно площадку разгрузки и хранения рулонов устраивать в одном уровне с железнодорожной платформой. Скатывание рулонов осуществляется с помощью каната, охватывающего рулон минимум в два витка. Концы каната, тяговый и удерживающий, закрепляются на лебедках или тракторах.

4.8.9. Конструкции резервуаров от железной дороги к месту монтажа должны транспортироваться в соответствии с действующими инструкциями по перевозке крупногабаритных и тяжеловесных грузов автомобильным транспортом и Правилами дорожного движения.

4.8.10. Допускается перекатывать рулоны по выровненной грунтовой поверхности с песчаной подсыпкой. Перекатывание должно производиться по ходу витков рулона.

4.9. Ответственность Изготовителя

4.9.1. Изготовитель гарантирует соответствие конструктивных решений, принятых при разработке рабочих чертежей, требованиям настоящих Правил и проекту КМ. Согласованные изменения проектов хранятся у Изготовителя.

4.9.2. Конструкции, имеющие брак, допущенный Изготовителем, подлежат ремонту или замене за счет Изготовителя независимо от того, на каком этапе был выявлен брак.

5. МОНТАЖ МЕТАЛЛОКОНСТРУКЦИЙ

5.1. Общие требования

5.1.1. Конструкции, поступившие на монтаж, должны иметь маркировку Изготовителя и сертификат качества на конструкции.

5.1.2. Перед началом монтажа производитель работ (Монтажник) должен иметь следующую нормативную и проектную документацию:

настоящие Правила;

рабочую документацию (КМ) Проектировщика;

рабочие чертежи (КМД) Изготовителя;

проект производства работ на сборку и сварку металлоконструкций резервуара (ППР) Проектировщика.

5.1.3. При отсутствии в документации специальных требований предельные отклонения геометрических параметров конструкций, поступивших на монтаж, должны соответствовать 4-му классу по ГОСТ 21779.

5.1.4. Монтаж резервуаров должен производиться в соответствии с проектом и требованиями настоящих Правил, строительных норм и правил, разработанного плана производства работ.

5.1.4. (Измененная редакция, Изм. № 1).

5.1.5. ППР разрабатывается проектной организацией и утверждается Заказчиком.

В ППР должны быть предусмотрены:

обустройство монтажной площадки;

технологическая последовательность монтажа и сварки металлоконструкций;

грузоподъемные, тяговые механизмы;

приспособления и такелажная оснастка для монтажа металлоконструкций резервуара;

оборудование, инструменты и материалы для производства монтажно-сварочных работ;

виды и объемы контроля;

мероприятия, обеспечивающие требуемую точность сборки элементов, пространственную неизменяемость конструкций в процессе их укрупнительной сборки и установки в проектное положение;

требования к качеству сборочно-сварочных работ для каждой операции в процессе монтажа;

прочность и устойчивость конструкций в процессе монтажа;

степень укрупнения конструкций;

последовательность проведения прочностных (приемочных) испытаний резервуара;

безопасные условия труда.

Предусмотренная ППР технология сборки и сварки металлоконструкций должна обеспечивать заданную геометрическую форму смонтированного резервуара. Отклонения от геометрической формы не должны превышать предельных допустимых значений, предусмотренных настоящими Правилами в табл. 5.2.

5.1.5. (Измененная редакция, Изм. № 1).

5.1.6. Монтажник обеспечивает рабочих, поставляет инструменты, сварочное оборудование, грузоподъемные механизмы и прочие материалы, необходимые для монтажа резервуара.

5.1.7. Контроль качества монтажно-сварочных работ обеспечивается пооперационным контролем с ведением Журнала установленной формы.

Журнал пооперационного контроля монтажно-сварочных работ является документом, определяющим объем и последовательность выполнения основных контрольных операций при проведении монтажных работ и оформления сдачи-приемки их представителями Монтажника и Заказчика по каждому резервуару на объекте строительства. Обязательные формы журнала представлены в приложении Г настоящих Правил.

Журнал пооперационного контроля разрабатывается специализированной организацией - автором ППР и является основным документом, подтверждающим качественное выполнение работ с соблюдением требований настоящих Правил, и устанавливает персональную ответственность должностных лиц Монтажника и Заказчика за пооперационную сдачу и приемку строительно-монтажных работ.

5.1.8. В процессе монтажа конструкций резервуара организации, разработавшие проектную документацию, в установленном порядке осуществляют авторский надзор с ведением журнала авторского надзора.

5.1.9. Детали, приваренные к поверхности резервуара, необходимые только для проведения монтажа, должны быть удалены после окончания работ без повреждения основных металлоконструкций.

5.1.10. В процессе работ по монтажу конструкций резервуаров должна оформляться исполнительная документация в соответствии с приложениями Д.

5.2. Требования к монтажной площадке

5.2.1. До начала монтажа резервуаров должны быть выполнены все работы по устройству основания (фундамента).

Проектную отмостку основания (фундамента), фундамент под шахтную лестницу и опоры под подводящие трубопроводы рекомендуется выполнять после монтажа металлоконструкций резервуара.

5.2.2. Зона монтажной площадки должна быть спланирована с обеспечением отвода поверхностных вод.

Требования к планировке монтажной площадки, к площадкам складирования, площадкам работы и перемещения кранов, к временным дорогам, помещениям и другим необходимым благоустройствам определяются ППР. План монтажной площадки в обязательном порядке должен быть согласован Монтажником с Заказчиком.

Граница зоны монтажной площадки должна иметь ограждение по всему периметру и обозначена предупредительными знаками. Зона монтажной площадки должна иметь не менее двух въездов (выездов).

5.2.3. Монтажная площадка должна быть обустроена временными дорогами для транспортирования и площадками для монтажа металлоконструкции резервуара. Площадки для работы грузоподъемных кранов должны иметь поверхность с соответствующей несущей способностью.

5.2.4. Монтажная площадка должна быть обеспечена: средствами связи и пожаротушения; технической водой; электроэнергией для работы кранов, механизмов, сварочного и другого оборудования, а также для освещения зоны монтажа, временных бытовых и других помещений.

5.3. Приемка основания и фундаментов

5.3.1. Приемка основания и фундаментов производится Заказчиком у строительной организации с обязательным участием представителя Монтажника (производителя работ). Приемка оформляется актом по форме приложения Д1.

5.3.2. Принимаемое основание и фундаменты должны соответствовать требованиям рабочих чертежей проекта.

Предельные отклонения размеров и формы основания и фундаментов от проектных не должны превышать величин, указанных в табл. 5.1.

5.4. Приемка металлоконструкций резервуара (входной контроль)

5.4.1. Приемка металлоконструкций резервуара в монтаж производится Монтажником в присутствии представителя Заказчика.

5.4.2. Контроль качества поставляемых металлоконструкций производится на соответствие их рабочей документации КМ, КМД и требованиям настоящих Правил. Контроль производится внешним осмотром и измерениями. Проверяют: комплектность поставки согласно отправочным ведомостям; соответствие данных сертификатов на металл и сварочные материалы проектным; наличие карты контроля сварных соединений с указанием ремонтных мест дефектов, заключение на качество сварных швов.

Таблица 5.1

№ п/п

Наименование параметров

Предельное отклонение при диаметре резервуара, мм

До 12 м

Свыше 12 до 25 м

Свыше 25 м

1

Отметка центра основания при:







плоском

0, +10

0, +20

0, +30

с подъемом к центру

0, +20

0, +30

0, +40

с уклоном от центра

0, -20

0, -30

0, -40

2

Отметки поверхности периметра грунтового основания, определяемые в зоне расположения стенки:







разность отметок смежных точек через каждые 6 м

±6

±8

-

разность отметок любых других точек

12

16

-

3

Отметки поверхности кольцевого фундамента (гидроизолирующего слоя), определяемые в зоне расположения стенки:







разность отметок смежных точек через каждые 6 м

±8

±8

±8

разность отметок любых других точек

±12

±12

±12

4

Ширина кольцевого фундамента через каждые 6 м

0, +50

0, +50

0, +50

5

Наружный диаметр кольцевого фундамента, четыре измерения (под углом 45°)

±20

+40...-30

+60...-40

6

Толщина гидроизолирующего слоя на поверхности кольцевого фундамента

±5

±5

±5

5.4.3. Приемка металлоконструкций резервуара в монтаж оформляется актом приемки по форме приложения Д9.

Отмеченные дефекты оформляются актом с приложением дефектной ведомости. Дефектная ведомость передается изготовителю для устранения обнаруженных дефектов.

5.4.4. К акту приемки металлоконструкций в монтаж должны быть приложены:

рабочие чертежи КМД Изготовителя;

комплектовочные (отправочные) ведомости;

сертификат качества на конструкции резервуара (приложение Д2).

5.4.5. Внешним осмотром и измерениями контролируется качество поверхностей проката, узлов и деталей металлоконструкций, поверхности сварных швов. Измерения производятся рулеткой, соответствующей второму классу точности по ГОСТ 7502, измерительной линейкой по ГОСТ 427 и штангенциркулем по ГОСТ 166, а также другими измерительными инструментами и шаблонами. Контроль кривизны деталей, угловых деформаций и смещений кромок в стыковых сварных соединениях, катетов швов и т.п. производят шаблонами.

5.5. Требования к исполнителю монтажных работ

(Исключен, Изм. № 1).

5.6. Монтаж

5.6.1. При сборке элементов металлоконструкций следует обеспечить требуемые геометрические параметры. Предельные отклонения этих параметров должны быть указаны в ППР.

Цель ограничений на отклонения геометрических параметров - получить надежный резервуар, близкий к проектной форме.

Предельно допустимые отклонения размеров и форма смонтированного резервуара не должны превышать указанных в табл. 5.2.

5.6.2. Монтаж люков и патрубков.

При разметке мест установки люков и патрубков в стенке резервуара должны выполняться требования по допускаемым расстояниям между сварными швами.

До выполнения проектных швов приварки люков и патрубков должны контролироваться предельные отклонения расположения их осей и фланцевых поверхностей в соответствии с табл. 5.3.

5.6.3. Монтаж конструктивных элементов, присоединяемых к стенке и стационарной крыше, выполняется с учетом следующих требований:

конструктивные элементы и сварные швы должны иметь геометрические размеры и форму, соответствующие рабочим чертежам;

при приварке конструктивных элементов к стенке резервуара должны выполняться требования по допускаемым расстояниям между сварными швами согласно п. 3.13.

5.6.4. При производстве монтажных работ запрещаются ударные воздействия на сварные конструкции из сталей с пределом текучести до 39 кг/мм2 и менее при температуре ниже -25 °С, с пределом текучести свыше 39 кг/мм2 при температуре ниже 0 °С.

Таблица 5.2

№ п/п

Наименование параметров

Предельное отклонение при диаметре резервуара, мм

Контроль (метод, вид регистрации)

До 12 м

Свыше 12 до 25 м

Свыше 25 м

1

Днище резервуара









1. Высота местных неровностей (хлопунов) при площади неровности до 5 м2

60

70

80

Измерительный Геодезическая исполнительная схема

2. Местные отклонения от проектной формы в зонах радиальных монтажных сварных швов кольца окраек (угловатость)

±3

Измерительный, каждый сварной шов Исполнительная схема

3. Подъем окраек в зоне сопряжения с центральной частью днища

60

70

80

Измерительный Геодезическая исполнительная схема

4. Отметка наружного контура днища







Измерительный

При пустом резервуаре:







Геодезическая исполнительная схема

разность отметок соседних точек на расстоянии 6 м по периметру;

10

15

15

разность отметок любых других точек

20

25

30



2

Стенка











1. Внутренний диаметр на уровне 300 мм от днища

Измерение в четырех диаметрах под углом 45°

±30

±40

±50

Измерительный Геодезическая исполнительная схема



2. Высота стенки:

±20

Измерительный





±30

Геодезическая исполнительная схема



3. Отклонение от вертикали верха стенки (Нст) Измерение в четырех диаметрах под углом 45°

±1/200Нст

Измерительный Геодезическая исполнительная схема



4. Отклонение от вертикали образующих на высоте каждого пояса (Нд)

Измерения через каждые 6 м по всему периметру стенки. Измерения проводить в пределах 50 мм ниже горизонтальных швов

Примечания. 1. Отклонения должны удовлетворять 75 % производимых замеров по образующим. Для остальных 25 % замеров допускаются предельные отклонения на 30 % больше с учетом их местного характера. При этом зазор между стенкой резервуара и понтонов (плававшей крышей) должен находиться в пределах, обеспечиваемых конструкцией уплотняющего затвора.

2. Не допускается наличие предельных отклонений разных знаков на уровне одного пояса для двух смежных образующих стенки по всей высоте

±1/200Нп+10

Измерительный Геодезическая исполнительная схема



5. Местные отклонения от проектной формы (на длине 1 м):



Измерительный

Геодезическая исполнительная схема



листов толщиной до 6 мм

±16



свыше 6 до 12 мм

±14





свыше 12 мм

±12





Измерения проводить вертикальной рейкой и горизонтальным шаблоном, выполненным по проектному радиусу стенки







6. Местные отклонения от проектной формы в зонах монтажных сварных швов (угловатость)

В соответствии с требованиями проекта КМ

Измерительный, каждый сварной шов

Исполнительная схема

3

Стационарная крыша







Разность отметок смежных узлов верха радиальных балок и ферм на опорах

20

Измерительный Геодезическая исполнительная схема

4

Понтоны или плавающая крыша

1. Отметки верхней кромки наружного кольцевого листа:



Измерительный

Геодезическая исполнительная схема



разность отметок соседних точек на расстоянии 6 м по периметру;

30



разность отметок любых других точек

40





2. Отклонение наружного кольцевого листа от вертикали на высоту листа

Измерения проводить через каждые 6 м по периметру

±10

Измерительный

Исполнительная схема



3. Отклонение направляющих от вертикали на всю высоту направляющих Нн, мм

В радиальном и тангенциальном направлениях

1/1000Нн

Измерительный, каждая направляющая

Исполнительная схема



4. Зазор между верхней кромкой наружного кольцевого листа и стенкой резервуара

Измерения производить через каждые 6 м по периметру (положение понтон на днище)

10

Измерительный

Исполнительная схема



5. Зазор между направляющей и патрубком в понтоне или коробке плавающей крыши (положение понтон на днище)

15

Измерительный, каждая направляющая

Исполнительная схема



6. Отклонение опорных стоек от вертикали при опирании на них понтона и та плавающей крыши

30

Измерительный, каждая стойка

Исполнительная схема

5.6.5. Монтаж резервуаров из рулонированных конструкций.

При строительстве резервуаров из рулонированных конструкций следует соблюдать технологическую последовательность выполнения монтажно-сварочных работ в соответствии с требованиями ППР.

5.6.5.1. Монтаж днища.

При сборке днища резервуара должна быть обеспечена сохранность основания (фундамента) и гидроизолирующего слоя от воздействия различных монтажных нагрузок.

В ППР при разработке технологии сборки элементов днища, имеющего кольцо окраек, должно быть предусмотрено следующее:

стыки между окрайками собираются с зазором клиновой формы, размеры которого должны соответствовать приведенным в чертежах КМ, КМД;

сборку днища начинают с раскладки окраек в проектном положении и сварки стыков между ними на длине 200-250 мм в зоне расположения стенки;

смещение кромок в стыках окраек не должно превышать 10 % толщины листа, при плотности прилегания к подкладным полосам с зазором не более 0,5 мм. Вмятины на окрайках, в зоне расположения стенки, не допускаются;

величина усадки кольца окраек после сварки.

Предельно допустимые отклонения размеров и формы собираемых под сварку элементов днища должны быть указаны в ППР и Журнале пооперационного контроля (приложение Г).

Для резервуаров с понтоном (плавающей крышей), имеющих мембрану из рулонных полотнищ, до монтажа последних, должны быть завершены все работы по сварке и контролю сварных швов той части днища, которая перекрывается мембраной. Сварку остальной части соединений элементов днища следует производить после приварки стенки к днищу наружным сварным швом.

5.6.5.2. Монтаж стенки.

Подъем рулона стенки.

Подъем рулона стенки в вертикальное положение производят специальными методами в зависимости от наличия у Монтажника соответствующих грузоподъемных механизмов (кранов), такелажной и монтажной оснастки.

Технология выполнения работ при подъеме рулона должна обеспечивать сохранность полотнища стенки от воздействия монтажных и других нагрузок.

Исходное положение рулона перед подъемом в плане следует принимать с учетом расположения освобождающегося концевого участка полотнища на расстоянии, близком к проектному положению оси монтажного стыка стенки.

Разворачивание полотнища стенки.

В процессе разворачивания стенки должна быть обеспечена устойчивость полотнища от воздействия ветровых нагрузок, собственного веса, массы устанавливаемых щитов крыши и других нагрузок, возникающих при монтаже.

Раскрепление развернутой части полотнища и выверку ее в вертикальной плоскости производят с помощью закрепленных на ней расчалок. Контроль за вертикальностью стенки следует выполнять постоянно.

Формообразование концевых участков полотнища стенки.

Перед сборкой монтажного стыка полотнища (полотнищ) стенки должно производиться формообразование начального и конечного участков, имеющих значительные остаточные деформации от рулонирования.

Формообразование проводят на поясах толщиной 8 мм и более. Целью формообразования является придание начальному и конечному участкам полотнища (полотнищ) стенки перед их сборкой между собой радиуса кривизны, близкого к проектному.

Сборка вертикального монтажного стыка стенки.

Сборку монтажного стыка осуществляют с помощью технологических приспособлений с соблюдением проектных зазоров и разделки кромок в соответствии с требованиями ППР.

Предельные отклонения размеров и формы собранного монтажного стыка стенки не должны превышать значений, приведенных в ППР. Предельные отклонения размеров и формы смонтированной стенки после сварки не должны превышать значений, приведенных в табл. 5.2.

5.6.5.3. Монтаж стационарных крыш.

Предельные отклонения размеров и формы смонтированной каркасной стационарной крыши не должны превышать значений, приведенных в табл. 5.2.

При разработке ППР по монтажу резервуара необходимо учитывать монтажные нагрузки на крышу в целом и ее конструктивные узлы в процессе сборки.

При необходимости должны устанавливайся временные распорки, связи и другие устройства, препятствующие возникновению деформаций. Монтаж стационарной крыши выполняют одним из следующих способов:

монтаж с центральной стойкой;

монтаж сверху без центральной стойки;

монтаж изнутри без центральной стойки.

Способ монтажа с центральной стойкой применяется для каркасных конических и купольных крыш.

Монтаж крыш начинают с установки центральной монтажной стойки.

Монтажную стойку с центральным щитом крыши устанавливают в центре днища резервуара, а на резервуарах с понтонами - в центре днища понтона. Монтажная стойка устанавливается строго в центре резервуара и раскрепляется расчалками в количестве не менее 5 шт.

Нижний конец стойки должен опираться на подкладной лист и исключать его перемещение. Конструктивно узел опирания должен быть выполнен «шарнирно» - без приварки стойки к подкладному листу.

Центральный щит крыши, закрепленный на монтажной стойке, должен находиться в горизонтальной плоскости.

Величина перекоса от горизонтальной плоскости, на длине диаметра центрального щита, должна составлять не более ±5 мм.

Отклонение центра щита относительно центра резервуара в плане должно составлять не более 10 мм.

На резервуарах с купольной стационарной крышей высотная отметка центрального щита, монтажной стойки должна определяться с учетом проектной высоты и строительного подъема, предусмотренных рабочей документацией КМ.

Монтаж сверху, без центральной стойки, применяется для самонесущих конических крыш, а также и купольных крыш с раздельными элементами каркаса и настила.

Монтаж изнутри резервуара, без центральной стойки, применяется для крыш с раздельными элементами каркаса и настила.

5.6.5.4. Монтаж понтонов и плавающих крыш.

Мембрану понтона и плавающей крыши из рулонированных полотнищ монтируют после сварки днища резервуара и контроля на герметичность сварных швов.

Сборку и сварку мембраны плавающей крыши с кольцом коробов следует выполнять после завершения всех работ по сварке коробов и контролю сварных швов на герметичность.

Кольцо коробов плавающих крыш монтируют непосредственно на днище резервуара, после контроля внутреннего шва стенки с днищем на герметичность. Конструкции плавающих крыш, имеющих приварные опорные стойки к коробам и каркасу мембраны, монтируют на проектной высоте нижнего положения плавающей крыши.

Предельные отклонения размеров и формы смонтированного понтона (плавающей крыши) не должны превышать значений, приведенных в табл. 5.2.

5.6.6. Монтаж резервуаров полистовой сборки.

5.6.6.1. Монтаж днищ.

Отличием монтажа днища резервуара полистовой сборки является сборка его центральной части из отдельных листов на подкладных полосах или в комбинации сборки листов по короткой стороне на подкладных полосах, а по длинной - внахлест между собой. Предельные отклонения размеров и формы смонтированного днища не должны превышать значений, приведенных в табл. 5.2.

5.6.6.2. Монтаж стенки.

При монтаже стенки методом полистовой сборки Заказчик при оформлении заказа (договора) на поставку конструкций резервуара должен уточнить подготовку кромок листов стенки в зависимости от принятых способов сварки. Стенка резервуара при полистовой сборке может монтироваться методом наращивания или методом подращивания.

При монтаже методом наращивания должна быть обеспечена устойчивость стенки от ветровых нагрузок путем установки расчалок и секций временных колец жесткости, служащих в качестве подмостей для сборки и сварки монтажных стыков.

При монтаже методом подращивания устойчивость конструкции должна обеспечиваться специальной оснасткой, предусмотренной ППР. Метод подращивания может использоваться самостоятельно или в качестве комбинированного метода при монтаже верхней части стенки из рулонов, а нижних поясов - из отдельных листов.

Сборка листов стенки между собой и с листами днища должна выполняться с применением сборочных приспособлений, обеспечивающих проектные зазоры и совмещение кромок, вертикальность образующих поясов стенки после выполнения сварки. Предельные отклонения размеров и формы смонтированной стенки не должны превышать значений, приведенных в табл. 5.2.

Требования к угловатости и смещению кромок в зоне сварных соединений монтажных стыков стенки аналогичны требованиям, предъявляемым к рулонированным полотнищам.

6. СВАРКА РЕЗЕРВУАРОВ

6.1. Общие требования

6.1.1. При разработке конструкции резервуара в рабочей документации КМ должны быть определены требования к механическим свойствам сварных соединений и дифференцирование, в зависимости от уровня расчетных напряжений и условий работы соединений, назначен класс сварных швов в соответствии с ГОСТ 23055 (допускаемые размеры, вид и количество допускаемых внешних и внутренних дефектов). Кроме того, должен быть назначен объем контроля физическими методами различных сварных соединений резервуара.

Способы сварки, геометрические параметры кромок соединяемых элементов, сварочные материалы, а также технология выполнения монтажных сварных соединений резервуара определяются технологическим проектом сооружения резервуара (ППР) и учитываются в проекте КМ. Применительно к соединениям, выполняемым на заводе, указанные вопросы решаются при разработке технологических карт или технических условий на изготовление резервуарных конструкций и учитываются в рабочей документации КМД.

6.1.2. Технологические процессы заводской и монтажной сварки должны обеспечивать получение сварных соединений, в полной мере удовлетворяющих требованиям проекта КМ по всему комплексу физико-механических характеристик, а также соответствующих нормам по предельно допустимым размерам и видам дефектов с учетом коэффициентов концентрации напряжений.

6.1.3. Заводскую сварку резервуарных конструкций следует выполнять в соответствии с утвержденным технологическим процессом (процедурами), в котором должны быть предусмотрены:

требования к форме и подготовке кромок деталей, подлежащих сварке;

способы и режимы сварки, сварочные материалы, а также последовательность выполнения технологических операций;

конкретные указания по закреплению деталей перед сваркой;

мероприятия, исключающие образование прожогов, смешение шва от его оси и образование других видов дефектов;

мероприятия, направленные на снижение сварочных деформаций.

6.1.4. Монтажную сварку резервуарных конструкций следует выполнять в соответствии с указаниями ППР, в котором должны быть предусмотрены:

наиболее эффективные способы сварки монтажных соединений с учетом их пространственного положения;

сварочные материалы, удовлетворяющие требованиям рабочей документации КМ по уровню механических свойств;

требуемая форма подготовки кромок монтируемых элементов под сварку;

последовательность сварки и порядок выполнения каждого шва, обеспечивающие минимальные деформации и перемещения свариваемых элементов;

режимы и указания по технике сварки, которые должны обеспечить необходимый уровень механических свойств сварных соединений, а также получение требуемых структур металла шва и околошовных зон;

необходимая технологическая оснастка и оборудование для выполнения сварных соединений.

Кроме того, в ППР должны быть предусмотрены:

мероприятия по обеспечению требуемого качества подготовки и сборки под сварку свариваемых кромок, а также схема их закрепления и необходимая для этого технологическая оснастка;

допускаемая температура металла, при которой возможна сварка соединений без их подогрева, а также допускаемая скорость ветра в зоне сварки;

условия обеспечения требуемого диапазона скоростей охлаждения сварных соединений резервуарных конструкций при сварке;

указания по технологии производства сварочных работ в зимних условиях (если это предусматривается в соответствии с графиком работ).

6.1.5. В ППР должны быть предусмотрены мероприятия, направленные на обеспечение требуемой геометрической точности резервуарных конструкций, включая меры по компенсации или подавлению термодеформационных процессов усадки сварных швов, которые могут привести к потере устойчивости тонкостенной оболочки корпуса резервуара и образованию вмятин и выпуклостей его поверхности.

6.1.6. В случаях, когда в рабочей документации КМ предусмотрена термическая обработка каких-либо сварных соединений резервуара, в ППР следует разработать технологию ее выполнения, включая способ, режимы термообработки, указания по контролю качества термообработанных соединений.

6.1.7. В ППР должна быть разработана программа контроля качества сварных соединений, включающая способы и объемы контроля каждого сварного соединения резервуара.

6.2. Требования к квалификации специалистов по сварке

(Исключен, Изм. № 1).

6.3. Рекомендуемые способы сварки

6.3.1. Выбираемые способы и технология сварки резервуарных конструкций должны обеспечивать:

высокую производительность и экономическую эффективность сварочных процессов с учетом объемов выполнения сварки (массы наплавленного металла), затрат на сварочное оборудование и организацию технологического процесса;

высокий уровень однородности и сплошности металла сварных соединений с учетом конкретных условий и требуемого уровня комплекса механических свойств: прочности, пластичности, твердости, ударной вязкости и хладостойкости;

минимальный уровень деформаций свариваемых конструкций.

6.3.2. При заводском изготовлении резервуарных конструкций основными способами сварки являются автоматизированная сварка под флюсом для листовых конструкций и механизированная сварка в углекислом газе или в смеси газов на основе аргона для решетчатых конструкций и оборудования. При автоматизированной сварке под флюсом резервуарных полотнищ необходимым является оснащение сварочного оборудования системами слежения электрода за стыком.

6.3.3. Рекомендуемые способы сварки для различных типов сварных соединений при сооружении резервуаров из рулонных заготовок, а также резервуаров, монтируемых полистовым методом, приведены в табл. 6.1 и 6.2.

Учитывая, что ручная дуговая сварка характеризуется относительно высоким уровнем удельного тепловложения, приводящего к повышенным сварочным деформациям, а также сравнительно низкой производительностью, применение этого способа сварки при сооружении резервуаров должно быть ограничено.

6.4. Требования к подготовке и сборке конструкций под сварку

6.4.1. До начала сварочных работ любые соединения резервуаров должны быть проконтролированы и приняты под сварку по следующим конструктивным и технологическим критериям:

геометрические параметры кромок элементов, подготовленных под сварку (величина угла скоса кромок, зазор в стыке, величина притупления, смещение кромок), должны укладываться в поле допусков, предусмотренных проектом;

поверхность кромок, а также прилегающие к ним зоны шириной 20 мм должны быть зачищены от любых загрязнений;

сборочные приспособления, закрепляющие кромки свариваемых элементов, должны обеспечивать достаточную прочность и жесткость, чтобы исключить чрезмерные усадку швов и перемещения свариваемых элементов.

Таблица 6.1

Рекомендуемые способы монтажной сварки резервуаров, сооружаемых из рулонированных полотнищ

Сварное соединение

Рекомендуемый способ сварки

Стыковые соединения окраек днища

1. Механизированная сварка в углекислом газе

2. Механизированная сварка порошковой проволокой

Соединения элементов центральной части днища

1. Автоматизированная сварка под флюсом

2. Механизированная сварка порошковой проволокой

3. Механизированная сварка в углекислом газе

Монтажные стыки стенки

Механизированная сварка в углекислом газе

Уторные швы в сопряжении стенки и днища

1. Механизированная сварка в углекислом газе

2. Механизированная сварка порошковой проволокой

3. Автоматизированная сварка под флюсом

Сварные соединения каркаса крыши при укрупнении в блоки

Механизированная сварка в углекислом газе

Соединения люков, патрубков, усиливающих листов на стенке и на крыше

Механизированная сварка в углекислом газе

Сварные соединения опорных узлов в сопряжении крыши со стенкой и колец жесткости

1. Механизированная сварка в углекислом газе

2. Ручная дуговая сварка

Сварные соединения настила крыши

1. Механизированная сварка в углекислом газе

2. Механизированная сварка порошковой проволокой

Сварные соединения понтонов или плавающих крыш

1. Механизированная сварка в углекислом газе

2. Механизированная сварка порошковой проволокой

Примечания. 1. При сварке в углекислом газе и условиях ветра необходимо применять технологию, обеспечивающую повышение устойчивости защитной струи газа и стойкости к порообразованию, или применять заграждения от ветра.

2. Для всех типов сварных соединений возможно применение ручной дуговой сварки с учетом п. 6.3.3.

Таблица 6.2

Сварное соединение

Рекомендуемый способ сварки

Стыковые соединения окраек днища

1. Механизированная сварка в углекислом газе

2. Механизированная сварка порошковой проволокой

Соединения элементов центральной части днища

1. Механизированная сварка в углекислом газе

2. Механизированная сварка порошковой проволокой

3. Автоматизированная сварка под флюсом

Уторные швы в сопряжении стенки и днища

1. Автоматизированная сварка под флюсом

2. Механизированная сварка порошковой проволокой

3. Механизированная сварка в углекислом газе

Вертикальные соединения стенки

1. Автоматизированная сварка с принудительным формированием шва порошковой или активированной проволокой

2. Механизированная сварка в углекислом газе

Горизонтальные соединения стенки

1. Автоматизированная сварка под флюсом

2. Механизированная сварка в углекислом газе

3. Сварка порошковой проволокой с полупринудительным формированием шва

Соединения люков, патрубков и их усиливающих листов на стенке и на крыше

Механизированная сварка в углекислом газе

Сварные соединения каркаса крыши, опорных колец и колец жесткости

1. Механизированная сварка в углекислом газе

2. Ручная дуговая сварка

Соединения настила крыши

1. Механизированная сварка в углекислом газе

2. Механизированная сварка порошковой проволокой

Сварные соединения понтонов или плавающих крыш

1. Механизированная сварка в углекислом газе

2. Механизированная сварка порошковой проволокой

Примечания. 1. При сварке в углекислом газе в условиях ветра необходимо применять технологию, обеспечивающую повышение устойчивости защитной струи газа и стойкости к порообразованию, или применять заграждения от ветра.

2. Для всех типов сварных соединений возможно применение ручной дуговой сварки с учетом п. 6.3.3.

6.4.2. Закрепление кромок свариваемых элементов должно выполняться преимущественно с помощью сборочных приспособлений.

При необходимости постановки электроприхваток на монтажных стыках стенки их рекомендуется располагать с противоположной стороны от части сечения шва, выполняемой первой. Размер прихваток должен быть минимально необходимым. При выполнении зачистки корня шва такие прихватки удаляются.

Прихватки, выполняемые в угловых и нахлесточных соединениях, можно переплавлять только после их зашлифовки и визуального контроля качества. При этом такие прихватки должны выполняться квалифицированными сварщиками.

6.4.3. Приемку сварных стыков под сварку осуществляет руководитель сварочных работ, о чем делается соответствующая запись в журнале контроля качества монтажно-сварочных работ.

6.5. Требования к технологии выполнения сварных соединений

6.5.1. Способы, режимы и техника сварки резервуарных конструкций должны обеспечивать:

требуемый уровень механических свойств сварных соединений, предусмотренный проектом;

необходимую однородность и сплошность металла сварных соединений;

оптимальную скорость охлаждения выполняемых сварных соединений, которая зависит от марки стали, углеродного эквивалента, толщины металла, режима сварки (погонной энергии), конструкции сварного соединения, а также температуры окружающей среды;

минимальный коэффициент концентрации напряжений;

минимальную величину сварочных деформаций и перемещений свариваемых элементов;

коэффициент формы каждого наплавленного шва (прохода) в пределах от 1,3 до 2,0 (при сварке со свободным формированием шва).

6.5.2. При сварке резервуарных конструкций в зимнее время необходимо систематически контролировать температуру металла и, если расчетная скорость охлаждения металла шва превышает допускаемое значение для данной марки стали, необходимо организовать предварительный, сопутствующий или послесварочный подогрев свариваемых кромок. Требуемая температура и схема подогрева должны быть определены в ППР. Рабочие диапазоны скоростей охлаждения сталей, а также минимальные температуры, не требующие подогрева кромок при сварке, которые зависят от углеродного эквивалента, толщины металла, способа сварки и погонной энергии, также должны указываться в технологических проектах. Как правило, при осуществлении подогрева кромок следует нагревать металл на всю толщину в обе стороны от стыка на ширину 100 мм.

При сварке в зимнее время независимо от температуры воздуха и марки стали свариваемые кромки необходимо просушивать от влаги.

6.5.3. При использовании способов сварки с открытой дугой в зоне производства сварочных работ следует систематически контролировать скорость ветра. Допускаемая скорость ветра в зоне сварки должна указываться в ППР в зависимости от применяемых способов сварки и марок сварочных материалов. При превышении допускаемой скорости ветра сварка должна быть прекращена или устроены соответствующие защитные укрытия.

6.5.4. Сварка должна производиться при стабильном режиме. Колебания величины сварочного тока и напряжения в сети, к которой подключается сварочное оборудование, не должны превышать ±5 %.

6.5.5. Последовательность выполнения всех сварных соединений резервуара и схема выполнения каждого сварного шва в отдельности должны соблюдаться в соответствии с указаниями ППР исходя из условий обеспечения минимальных сварочных деформаций и перемещений элементов конструкций. При выполнении монтажных стыков стенки первыми, как правило, должны выполняться швы изнутри резервуара.

6.5.6. Не допускается выполнение сварочных работ на резервуаре при дожде, снеге, если кромки элементов, подлежащих сварке, не защищены от попадания влаги в зону сварки.

6.5.7. Все сварные соединения на днище и стенке резервуаров при ручной или механизированной сварке должны выполняться, как правило, не менее чем в два слоя. Каждый слой сварных швов должен проходить визуальный контроль, а обнаруженные дефекты должны устраняться.

6.5.8. Удаление дефектных участков сварных швов должно выполняться механическим методом (шлифмашинками или пневмозубилом) или воздушно-дуговой строжкой с последующей зашлифовкой поверхности реза.

6.5.9. Заварку дефектных участков сварных швов следует выполнять способами и материалами, предусмотренными технологией. Исправленные участки сварного шва должны быть подвергнуты повторному контролю физическими методами. Если в исправленном участке вновь будут обнаружены дефекты, ремонт сварного шва должен выполняться при обязательном контроле всех технологических операций руководителем сварочных работ.

Информация о выполненных ремонтных работах сварных соединений должна быть занесена в журнал контроля качества монтажно-сварочных работ.

Выполнение троекратного ремонта сварных соединений в одной и той же зоне должно согласовываться с разработчиком технологического проекта.

6.5.10. Удаление технологических приспособлений, закрепленных сваркой к корпусу резервуара, должно производиться, как правило, механическим способом или кислородной резкой с последующей зачисткой мест их приварки заподлицо с основным металлом и контролем качества поверхности в этих зонах. Вырывы основного металла или подрезы в указанных местах недопустимы.

6.5.11. После сварки швы и прилегающие зоны должны быть очищены от шлака и брызг металла.

7. КОНТРОЛЬ КАЧЕСТВА СВАРНЫХ СОЕДИНЕНИЙ

7.1. Общие требования

7.1.1. Контроль качества работ по изготовлению и монтажу конструкций резервуаров должен осуществляться Заказчиком, Изготовителем и Монтажником (производителем работ).

7.1.2. Проектировщик осуществляет авторский надзор за сооружением резервуаров. Представителям Заказчика, а также представителям проектной организации, выполняющим авторский надзор, должен быть предоставлен свободный доступ ко всем рабочим местам, где выполняются работы по изготовлению и монтажу конструкций резервуаров и рабочая документация.

7.1.3. При сооружении резервуаров применяются следующие виды контроля качества сварных соединений:

механические испытания сварных соединений образцов-свидетелей;

визуальный контроль всех сварных соединений резервуара;

измерительный с помощью шаблонов, линеек, отвесов, геодезических приборов и т.д.;

контроль герметичности (непроницаемости) сварных швов с использованием проб «мел-керосин», вакуумных камер, избыточного давления воздуха или цветной дефектоскопии;

физические - для выявления наличия внутренних дефектов:

радиография или ультразвуковая дефектоскопия, а для контроля наличия поверхностных дефектов с малым раскрытием - магнитография или цветная дефектоскопия;

гидравлические и пневматические прочностные испытания конструкции резервуара.

7.2. Организация контроля

7.2.1. В проектной документации (ППР) должны быть указаны методы и объемы контроля всех сварных соединений конструкций резервуара, нормативы для оценки дефектности сварных швов и последовательность работ.

7.2.2. Ответственность за организацию контроля качества сварных соединений, как правило, возлагается на руководителей сварочных работ от Изготовителя и Монтажника.

7.2.3. (Исключен, Изм. № 1).

7.2.4. Контроль сварных соединений резервуаров физическими методами выполняется по заявке, в которой должны быть указаны характеристики соединения, тип и категория шва, толщина металла и марка стали, пространственное положение, объем контроля.

7.3. Визуальный контроль

7.3.1. Визуальному контролю должны подвергаться 100 % длины всех сварных соединений резервуара.

7.3.2. По внешнему виду сварные швы должны удовлетворять следующим требованиям:

по форме и размерам швы должны соответствовать проекту;

швы должны иметь гладкую или равномерно чешуйчатую поверхность (высота или глубина впадин не должна превышать 1 мм);

металл шва должен иметь плавное сопряжение с основным металлом;

швы не должны иметь недопустимых внешних дефектов.

7.3.3. К недопустимым внешним дефектам сварных соединений резервуарных конструкций относятся трещины любых видов и размеров, несплавления, наплывы, грубая чешуйчатость, наружные поры и цепочки пор, прожоги и свищи.

Подрезы основного металла допускаются не более величин, указанных в табл. 7.1.

Таблица 7.1

Допускаемая величина подреза

Сварное соединение

Класс резервуара по степени опасности

III

II

I

Вертикальные поясные швы и соединения стенки с днищем

5 % толщины, но не более 0,5 мм

Не более 0,3 мм

Не более 0,2 мм

Горизонтальные соединения стенки

5 % толщины, но не более 0,8 мм

5 % толщины, но не более 0,6 мм

5 % толщины, но не более 0,3 мм

Прочие соединения

5 % толщины, но не более 0,8 мм

5 % толщины, но не более 0,6 мм

5 % толщины, но не более 0,6 мм

Примечание. Длина подреза не должна превышать длины шва.

7.3.4. Выпуклость швов стыковых соединений не должна превышать значений, указанных в табл. 7.2.

Таблица 7.2

Толщина листов, мм

Максимальная величина выпуклости, мм

вертикальных соединений стенки

прочих соединений

До 12

1,5

2,0

Свыше 12 до 24

2,0

3,0

Свыше 24

3,0

4,0

7.3.5. Для стыковых соединений из деталей одной толщины допускается смещение свариваемых кромок относительно друг друга не более:

для деталей толщиной до 10 мм - 1,0 мм;

для деталей толщиной более 10 мм - 10 % толщины, но не более 3 мм.

7.3.6. Выпуклость или вогнутость углового шва не должна превышать более чем на 20 % величину катета шва.

7.3.7. Уменьшение катета углового шва допускается не более 1 мм. Увеличение катета углового шва допускается не более следующих значений:

для катетов до 5 мм - 1,0 мм;

для катетов свыше 5 мм - 2,0 мм.

7.3.8. В местах пересечения сварных швов и в местах исправления дефектов необходимо обеспечивать минимальную концентрацию напряжений за счет обеспечения плавного сопряжения шва с основным металлом.

7.4. Контроль герметичности

7.4.1. Контролю на герметичность подлежат все сварные швы, обеспечивающие герметичность резервуара, а также плавучесть и герметичность понтона или плавающей крыши.

7.4.2. Контроль герметичности сварных швов с использованием пробы «мел-керосин» следует производить путем обильного смачивания швов керосином. На противоположной стороне сварного шва, предварительно покрытой водной суспензией меда или каолина, не должно появляться пятен. Продолжительность контроля капиллярным методом зависит от толщины металла, типа сварного шва и температуры испытания. Заключение о наличии в сварном соединении сквозных дефектов делается не ранее 1 ч после нанесения на шов индикатора сквозных и поверхностных дефектов.

7.4.3. При вакуумном способе контроля герметичности сварных швов вакуумкамеры должны создавать разрежение над контролируемым участком с перепадом давления не менее 250 мм вод. ст. Перепад давления должен проверяться вакуумметром. Неплотность сварного шва обнаруживается по образованию пузырьков в нанесенном на сварное соединение мыльном или другом пенообразующем растворе.

7.4.4. Допускается не производить контроль на герметичность стыковых соединений листов стенки толщиной 12 мм и более.

7.4.5. Контроль давлением применяется для проверки герметичности сварных швов приварки усиливающих листовых накладок люков и патрубков на стенке резервуаров. Контроль производится путем создания избыточного воздушного давления от 400 до 4000 мм вод. ст. в зазоре между стенкой резервуара и усиливающей накладкой с использованием для этого контрольного отверстия в усиливающей накладке. При этом на сварные швы как внутри, так и снаружи резервуара должна быть нанесена мыльная пленка, пленка льняного масла или другого пенообразующего вещества, позволяющего обнаружить утечки. После проведения испытаний контрольное отверстие должно быть заполнено ингибитором коррозии.

7.4.6. Контроль герметичности сварных соединений настила крыш резервуаров рекомендуется проводить в процессе гидравлических и пневматических испытаний за счет создания избыточного давления воздуха внутри резервуара до 150-200 мм вод. ст.

7.5. Физические методы контроля

7.5.1. Объем контроля сварных соединений резервуаров физическими методами определяется в рабочей документации КМ в зависимости от:

класса резервуара по степени опасности;

категории сварного шва;

уровня расчетных напряжений в сварном соединении;

условий и режима эксплуатации резервуара, включая температуру эксплуатации, цикличность нагружения, сейсмичность района и т.д.

7.5.2. Контроль радиографический.

7.5.2.1. Контроль радиографический (рентгенографированием или гаммаграфированием) должен производиться в соответствии с ГОСТ 7512 для всех резервуаров объемом 1000 м3 и более.

Наряду с радиографическим контролем может применяться рентгенотелевизионный контроль по ГОСТ 27947.

Радиографический контроль выполняется только после приемки сварных соединений по визуальному контролю.

При контроле пересечений швов рентгеновские пленки должны размещаться Т-образно или крестообразно - по две пленки на каждое пересечение швов.

Снимки должны иметь длину не менее 240 мм, а ширину - согласно ГОСТ 7512. Чувствительность снимков должна соответствовать 3-му классу по ГОСТ 7512.

Маркировочные знаки должны устанавливаться по ГОСТ 7512 и должны содержать идентификационные номера резервуара и контролируемого конструктивного элемента, а также номер рентгенограммы, указанный на развертке контролируемого элемента.

Для соединений из деталей толщиной 8 мм и более допускается вместо радиографического контроля применять контроль ультразвуковой дефектоскопией.

7.5.2.2. Оценка внутренних дефектов сварных швов при радиографическом контроле должна производиться по ГОСТ 23055 и должна соответствовать:

для резервуаров III класса - 6-му классу;

для резервуаров II класса - 5-му классу;

для резервуаров I класса - 4-му классу.

Допускаемые виды и размеры дефектов в сварных соединениях в зависимости от их класса регламентируются ГОСТ 23055.

7.5.2.3. Радиографический контроль применяется для контроля стыковых сварных швов стенки и стыковых швов окраек днищ в зоне сопряжения со стенкой резервуаров.

Количество и размещение рентгенограмм устанавливаются следующим образом:

полотнища стенок резервуаров должны контролироваться в соответствии с табл. 7.3;

монтажные стыки полотнищ стенок должны контролироваться в объеме 100 % вертикальных швов и всех пересечений вертикальных и горизонтальных швов;

стенки резервуаров полистовой сборки должны контролироваться в соответствии с табл. 7.4;

все радиальные швы кольцевых окраек днищ должны контролироваться в зоне примыкания нижнего пояса стенки (один снимок на каждый радиальный шов).

7.5.2.4. При обнаружении недопустимых дефектов сварного шва должны быть определены границы дефектного участка. Кроме того, должен быть сделан дополнительный снимок (не считая снимков, необходимых для определения границ дефекта) в любом месте этого же или другого шва, выполненного тем же сварщиком, который допустил дефект. На схемах расположения рентгенограмм должны быть указаны места, где были обнаружены недопустимые дефекты и проводилось исправление. Если в сварном соединении установлен уровень дефектности более 10 %, то объем контроля таких швов удваивается.

Таблица 7.3

Объем контроля сварных соединений рулонных полотнищ стенки резервуара физическими методами, %

Зона контроля

РВС III класса объемом 1000 м3 и более

РВС II класса

РВС I класса

Вертикальные сварные соединения в поясах:







I, II

10

25

50

III, IV



10

25

остальных

-

5

10

Горизонтальные сварные соединения между поясами:







1-III

5

10

15

III-V

2



10

остальными

-

2



Примечания. 1. Участки всех вертикальных сварных соединений в зонах примыкания к днищу длиной не менее 240 мм на резервуарах объемом более 1000 м3 подлежат обязательному контролю.

2. При выборе зон контроля вертикальных и горизонтальных соединений преимущественное внимание уделять проверке качества мест пересечения швов.

7.5.2.5. (Исключен, Изм. № 1).

7.5.3. Ультразвуковая дефектоскопия.

7.5.3.1. Ультразвуковая дефектоскопия производится для выявления внутренних дефектов (трещин, непроваров, шлаковых включений, газовых пор) с указанием количества дефектов, их эквивалентной площади, условной протяженности и координат расположения.

7.5.3.2. Ультразвуковая дефектоскопия должна проводиться в соответствии с ГОСТ 14782.

Таблица 7.4

Объем контроля сварных соединений стенки резервуаров полистовой сборки, %

Зона контроля

РВС III класса объемом 1000 м3 и более

РВС II класса

РВС I класса

Вертикальные соединения стенки по поясам







I, II

25

50

100

III, IV

10

25

50

V, VI

5

10

25

остальным

-

5

10

Горизонтальные соединения между поясами стенки:







I-II

5

10

20

II-III

2

5

10

III-IV

-

2

5

остальными

-

1

2

Примечание. При выборе зон контроля преимущественное внимание уделять контролю качества мест пересечения швов.

7.5.3.3. (Исключен, Изм. № 1).

7.5.4. Магнитопорошковая или цветная дефектоскопия.

7.5.4.1. Контроль магнитопорошковой или цветной дефектоскопией производится в целях выявления поверхностных дефектов основного металла и сварных швов, невидимых невооруженным глазом.

Магнитопорошковой или цветной дефектоскопии подлежат:

все вертикальные сварные швы стенки и швы соединения стенки с днищем резервуаров, эксплуатируемых при температуре хранимого продукта свыше 120 °С;

сварные швы приварки люков и патрубков к стенке резервуаров после их термической обработки;

места на поверхности листов стенок резервуаров с пределом текучести свыше 345 МПа, где производилось удаление технологических приспособлений.

7.5.5. Контроль при гидравлических испытаниях резервуара.

7.5.5.1. При гидравлических испытаниях резервуара фиксируются и бракуются все места, где появляются течи и отпотины. После опорожнения резервуара в этих местах производится необходимый ремонт и контроль.

7.5.5.2. Дефектные места в настиле стационарной крыши и в зоне ее примыкания к стенке, выявленные в процессе пневматических испытаний резервуара, фиксируются по появлению пузырьков на соединениях, покрытых пенообразующим раствором.

8. ОБОРУДОВАНИЕ ДЛЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ РЕЗЕРВУАРОВ

8.1. Общие требования

Настоящие Правила предусматривают обязательное оснащение резервуаров следующими устройствами и оборудованием для безопасной эксплуатации:

дыхательной аппаратурой;

приборами контроля уровня;

устройствами пожарной безопасности;

устройствами молниезащиты.

Полный комплект устанавливаемых на резервуаре устройств и оборудования с его привязкой к проекту КМ должен быть разработан в проекте «Оборудование резервуара», выполненном специализированной (технологической) проектной организацией.

8.2. Дыхательная аппаратура

8.2.1. Дыхательная аппаратура должна устанавливаться на стационарной крыше резервуаров и должна обеспечивать проектные величины внутреннего давления и вакуума или их отсутствие (для атмосферных резервуаров и резервуаров с понтоном). В первом случае дыхательная аппаратура выполняется в виде совмещенных дыхательных клапанов (клапанов давления и вакуума) и предохранительных клапанов, во втором случае - в виде вентиляционных патрубков.

8.2.2. Минимальная пропускная способность дыхательных клапанов, предохранительных клапанов и вентиляционных патрубков определяется в зависимости от максимальной производительности приемо-раздаточных операций (включая аварийные условия) по следующим формулам:

пропускная способность клапана по внутреннему давлению, м3

Q=2,71M1+0,026V;

пропускная способность клапана по вакууму, м3

Q=M2+0,22V;

пропускная способность вентиляционного патрубка, м3

Q=M1+0,02V;

или

Q=M2+0,22V;

что больше,

где M1 - производительность залива продукта в резервуар, м3/ч;

M2 - производительность слива продукта из резервуара, м3/ч;

V - полный объем резервуара, включая объем газового пространства под стационарной крышей, м3.

Примечания. 1. Не допускается изменение производительности приемо-раздаточных операций после введения резервуара в эксплуатацию без пересчета пропускной способности дыхательной аппаратуры, а также увеличение производительности слива продукта в аварийных условиях.

2. Минимальное количество вентиляционных патрубков резервуаров с понтоном указано в п. 3.9.16.

3. Предохранительные клапаны должны быть отрегулированы на повышенные (на 5-10 %) величины внутреннего давления и вакуума, чтобы предохранительные клапаны поработали вместе с дыхательными.

8.2.3. Дыхательные и предохранительные клапаны должны устанавливаться совместно с огневыми предохранителями, обеспечивающими защиту от проникновения пламени в резервуар в течение заданного промежутка времени.

8.2.4. Для уменьшения потерь от испарения продукта под дыхательным клапаном рекомендуется устанавливать диск-отражатель, входящий в комплект клапана.

8.3. Приборы контроля уровня

8.3.1. Приборы контроля уровня должны обеспечивать оперативный контроль уровня продукта (местный или дистанционный).

Максимальный уровень продукта должен контролироваться сигнализаторами уровня (минимум два), передающими сигнал на отключение насосного оборудования. В резервуарах с плавающей крышей или понтоном следует устанавливать на равных расстояниях не менее трех сигнализаторов уровня, работающих параллельно.

8.3.2. При отсутствии сигнализаторов максимального уровня должны быть предусмотрены переливные устройства, соединенные с резервной емкостью или сливным трубопроводом, исключающие превышение уровня залива продукта сверх проектного.

8.4. Устройства пожарной безопасности

8.4.1. Устройства пожарной безопасности подразделяются на устройства пенного тушения и устройства охлаждения резервуаров.

8.4.2. Устройства пенного тушения должны устанавливаться на резервуарах в соответствии с требованиями СНиП 2.11.03-93 в составе стационарных автоматических или передвижных установок пожаротушения.

Устройства пенного тушения состоят из генераторов пены, трубопроводов для подачи раствора пенообразователя, площадок обслуживания генераторов пены. Генераторы пены должны устанавливаться в верхнем поясе стенки резервуаров со стационарной крышей или на кронштейнах выше стенки для резервуаров с плавающей крышей.

При креплении трубопроводов к стенке резервуаров должны учитываться перемещения стенки и конструктивные требования согласно разделу 3.13.

Для удержания гасительной пены в зоне уплотняющего затвора резервуаров с понтоном или плавающей крыши по периметру понтонов или плавающих крыш должен быть установлен кольцевой барьер, верхняя кромка которого превышает верхнюю отметку уплотняющего затвора минимум на 200 мм.

8.4.3. Устройства охлаждения (стационарные установки охлаждения) должны устанавливаться на резервуарах в соответствии с требованиями СНиП 2.11.03-93.

Устройства охлаждения состоят из верхнего горизонтального кольца орошения - оросительного трубопровода с устройствами распыления воды (перфорация, спринклерные или дренчерные головки), сухих стояков и нижнего кольцевого трубопровода, соединяющих кольцо орошения с сетью противопожарного водопровода.

Кольцевые трубопроводы должны опираться на приваренные к стенке резервуара кронштейны. Крепление трубопроводов осуществляется на хомутах или болтовых скобах.

8.4.4. Предпочтительно использовать систему подслойного пожаротушения.

8.5. Устройства молниезащиты резервуаров

8.5.1. Устройства молниезащиты резервуаров должны быть запроектированы согласно требованиям РД 34.21.122-87.

8.5.2. По устройству молниезащиты резервуары относятся ко II категории и должны быть защищены от прямых ударов молнии, электростатической и электромагнитной индукции, заноса высоких потенциалов по трубопроводам.

8.5.3. Нижний пояс стенки резервуаров должен быть присоединен через токоотводы к заземлителям, установленным на расстоянии не более чем 50 м по периметру стенки, но не менее двух в диаметрально противоположных точках. Соединения токоотводов и заземлителей должны выполняться на сварке. Допускается присоединение резервуара к заземлителям производить на латунных болтах и шайбах через медные или оцинкованные токоотводы и приваренные к стенке резервуара бобышки заземления диаметром 45 мм с резьбовым отверстием М16. Каждое соединение (стенка-токоотвод-заземлитель) должно иметь импульсное сопротивление не более 50 Ом.

Токоотводы и заземлители следует выполнять из стального проката с размерами в сечении не менее, указанных в табл. 8.1.

Таблица 8.1

Наименьшие размеры стальных токоотводов и заземлителей

Форма сечения токоотводов и заземлителей

Расположение

снаружи, на воздухе

в земле

Круглые стержни диаметром, мм

6

10

Тросы диаметром, мм

6

-

Полосовая сталь:





сечением, мм2

48

160

толщиной, мм

4

4

Угловая сталь:





сечением, мм2

-

160

толщиной, мм

-

4

Трубы с толщиной стенки, мм

2,5

-

8.5.4. Защита от прямых ударов молнии должна производиться отдельно стоящими или установленными на самом резервуаре молниеприемниками (молниеотводами). В зону защиты молниеприемников должно входить пространство над каждой единицей дыхательной аппаратуры, ограниченное полушарием радиусом 5 м.

Молниеприемники, устанавливаемые на резервуаре, изготовляют из круглых стержней или труб с поперечным сечением не менее 100 мм2. Крепление молниеприемника к резервуару (к верхнему поясу стенки или к стационарной крыше) должно осуществляться на сварке. Для защиты от коррозии молниеприемники оцинковывают или красят.

8.5.5. В проекте «Оборудование резервуара» (раздел «Молниезащита») должны быть разработаны мероприятия по защите резервуара от электростатической и электромагнитной индукции в зависимости от электрических характеристик продукта, производительности и условий налива продукта, свойств материала и защитных покрытий внутренних поверхностей резервуара.

Для обеспечения электростатической безопасности нефтепродукты должны заливаться в резервуар без разбрызгивания, распыления или бурного перемешивания (за исключением случаев, когда технологией предусмотрено перемешивание и обеспечены специальные меры электростатической безопасности).

Нефтепродукты должны поступать в резервуар ниже находящегося в нем остатка. При заполнении порожнего резервуара нефть (нефтепродукты) должна подаваться со скоростью не более 1 м/с до момента заполнения приемного патрубка или до всплытия понтона (плавающей крыши). Дальнейшее заполнение резервуара должно производиться со скоростью потока жидкости в падающем трубопроводе, не превышающей следующей величины:

,

где V - скорость потока, м/с;

d - внутренний диаметр трубопровода, м.

9. ИСПЫТАНИЕ И ПРИЕМКА РЕЗЕРВУАРОВ

9.1. Все резервуары со стационарной и плавающей крышей должны быть подвергнуты гидравлическому испытанию. Резервуары со стационарной крышей без понтона, эксплуатируемые с установленными на крыше дыхательными клапанами, должны быть испытаны на внутреннее избыточное давление и вакуум.

9.2. Испытание резервуаров проводят после окончания всех работ по монтажу и контролю, перед присоединением к резервуару трубопроводов (за исключением временных трубопроводов для подачи и слива воды для испытаний) и после завершения работ по обвалованию.

9.3. До начала испытания должна быть представлена вся техническая документация, предусмотренная разделами по изготовлению, монтажу и контролю качества резервуаров в соответствии с приложением Д10 к настоящим Правилам.

9.4. Испытание должно проводиться в соответствии с технологической картой испытаний, которая должна быть составной частью проекта производства работ (ППР).

9.5. Гидравлическое испытание следует проводить наливом воды на проектный уровень залива продукта или до уровня контрольного отверстия, которое предусмотрено для ограничения высоты наполнения резервуара. Налив воды следует осуществлять ступенями по поясам с промежутками времени, необходимыми для выдержки и проведения контрольных осмотров.

9.6. На время испытания должны быть установлены и обозначены предупредительными знаками границы опасной зоны с радиусом от центра резервуара, равным не менее двух диаметров резервуара, в которой не допускается нахождение людей, не связанных с испытаниями.

Все контрольно-измерительные приборы, задвижки и вентили временных трубопроводов для проведения испытания должны находиться за пределами обвалования или иного аналогичного защитного сооружения на расстоянии не менее двух диаметров резервуара.

Лица, производящие испытание, должны находиться вне границ опасной зоны. Допуск к осмотру резервуара разрешается не ранее чем через 10 мин после достижения установленных испытательных нагрузок.

Требования техники безопасности для назначения границ опасной зоны при проведении гидравлического испытания резервуаров с защитными стенками разрабатываются с учетом конструктивных особенностей сооружения в технологической карте испытаний.

9.7. Испытание следует производить при температуре окружающего воздуха не ниже +5 °С. При испытаниях резервуаров при температуре ниже +5 °С должна быть разработана программа испытаний, предусматривающая мероприятия по предотвращению замерзания воды в трубах, задвижках, а также обмерзания стенки резервуара.

9.8. В течение всего периода гидравлического испытания все люки и патрубки в стационарной крыше резервуара должны быть открыты.

9.9. Гидравлическое испытание резервуаров с понтоном или плавающей крышей необходимо производить без уплотняющих затворов. Скорость подъема (опускания) понтона (плавающей крыши) при испытаниях не должна превышать эксплуатационную.

По мере подъема и опускания понтона в процессе гидравлического испытания производят:

осмотр внутренней поверхности стенки резервуара для выявления и последующей зачистки брызг наплавленного металла, заусенцев и других острых выступов, препятствующих работе уплотняющего затвора;

измерение зазоров между бортиком или коробом понтона (плавающей крыши) и стенкой резервуара, которые должны удовлетворять требованиям конструкций уплотняющего затвора, измерение зазоров между направляющими трубами и патрубками в понтоне (плавающей крыше);

наблюдение за работой катучей лестницы, водоспуска и других конструкций.

В процессе испытания следует убедиться в том, что понтон (плавающая крыша) свободно ходит на всю высоту и что он герметичен. Появление влажного пятна на поверхности понтона (плавающей крыши) должно рассматриваться как признак негерметичности.

Уплотняющий затвор следует устанавливать после окончания всех испытаний резервуара, при положении понтона (плавающей крыши) на опорных стойках. Допускается монтировать затвор во время гидравлического испытания на стадии слива воды.

9.10. По мере заполнения резервуара водой необходимо наблюдать за состоянием конструкций и сварных швов.

При обнаружении течи из-под края днища или появления мокрых пятен на поверхности отмостки необходимо прекратить испытание, слить воду, установить и устранить причину течи.

Если в процессе испытания будут обнаружены свищи, течи или трещины в стенке резервуара (независимо от величины дефекта), испытание должно быть прекращено и вода слита до уровня:

при обнаружении дефекта в I поясе - полностью;

при обнаружении дефекта во II-VI поясах - на один пояс ниже расположения дефекта;

при обнаружении дефекта в VII поясе и выше - до V пояса.

9.11. Резервуар, залитый водой до верхней проектной отметки, выдерживается под этой нагрузкой в течение следующего времени (если в проекте нет других указаний):

резервуар объемом до 20000 м3 - не менее 24 ч;

резервуар объемом свыше 20000 м3 - не менее 72 ч. Резервуар считается выдержавшим гидравлическое испытание, если в течение указанного времени на поверхности стенки или по краям днища не появляются течи и если уровень воды не снижается. После окончания гидравлических испытаний, при залитом до проектной отметки водой резервуаре, производят замеры отклонений образующих от вертикали, замеры отклонений наружного контура днища для определения осадки основания (фундамента).

Предельные отклонения должны соответствовать требованиям табл. 5.2.

Результаты гидравлического испытания оформляются актом по форме приложения Д5.

9.12. Испытание на внутреннее избыточное давление и вакуум проводят во время гидравлического испытания. Контроль давления и вакуума осуществляют U-образным манометром, выведенным по отдельному трубопроводу за обвалование. Избыточное давление принимается на 25 %, а вакуум - на 50 % больше проектной величины, если в проекте нет других указаний. Продолжительность нагрузки 30 мин.

В процессе испытания резервуара на избыточное давление производят контроль 100 % сварных швов стационарной крыши резервуара.

Результаты испытания резервуара на внутреннее избыточное давление и вакуум оформляются актом по форме приложения Д6.

9.13. На резервуар, прошедший испытания, составляется акт завершения монтажа конструкций по форме приложения Д7.

После завершения монтажа не допускается приварка к резервуару каких-либо деталей и конструкций. На резервуаре производятся предусмотренные проектом работы по противокоррозионной защите, устройству теплоизоляции и установке оборудования с оформлением соответствующих документов. После окончания этих работ на резервуар составляется паспорт по форме приложения Д8, резервуар вводится в эксплуатацию.

10. АНТИКОРРОЗИОННАЯ ЗАЩИТА

10.1. Антикоррозионная защита резервуаров для нефти и нефтепродуктов должна разрабатываться с учетом требований СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» и ГОСТ 21.513-83 «Антикоррозионная защита конструкций зданий и сооружений. Рабочие чертежи» с учетом конструктивных особенностей резервуаров, условий их эксплуатации и требуемого срока службы резервуара.

10.2. Для снижения опасности коррозионных повреждений металлоконструкций, способных вывести резервуар из строя, должна быть предусмотрена система мероприятий, включающая нанесение защитных покрытий и (или) увеличение толщины листов металлоконструкций резервуаров (припуски на коррозию), учитывающее возможную потерю толщины элементов в результате коррозии. Кроме того, должно быть предусмотрено периодическое освидетельствование всей поверхности резервуара для выявления коррозионных повреждений и участков поверхности с разрушившимися лакокрасочными покрытиями и при необходимости восстановление защитных покрытий. При аномально высоких скоростях коррозии металлоконструкций крыши и верхних поясов стенки резервуаров можно рекомендовать дополнительно в этой зоне атмосферу инертных газов.

10.3. При выборе защитных покрытий и назначении «припусков на коррозию» следует учитывать степень агрессивного воздействия среды на элементы металлоконструкций внутри резервуара и на его наружные поверхности, находящиеся на открытом воздухе. Степень агрессивного воздействия среды на элементы металлоконструкций внутри резервуара приведена в табл. 10.1. Степень агрессивного воздействия среды на элементы металлоконструкций резервуара, находящиеся на открытом воздухе, определяется температурно-влажностными характеристиками окружающего воздуха и концентрацией содержащихся в атмосфере воздуха коррозионно-активных газов в соответствии со СНиП 2.03.11-85.

Таблица 10.1

Степень агрессивного воздействия среды на стальные конструкции внутри резервуаров

Элементы конструкций резервуаров

Степень агрессивного воздействия на стальные конструкции резервуаров

сырой нефти

нефтепродуктов

мазута, дизельного топлива, керосина

бензина

Внутренняя поверхность днища и нижний пояс на высоту 1 м от днища

Среднеагрессивная

Среднеагрессивная

Слабоагрессивная

Средние пояса, нижние части понтонов и плавающих крыш

Слабоагрессивная

Слабоагрессивная

Слабоагрессивная

Верхний пояс (зона периодического смачивания)

Среднеагрессивная

Среднеагрессивная

Среднеагрессивная

Кровля резервуара, верх и бортовые поверхности понтонов и плавающих крыш

Среднеагрессивная

Среднеагрессивная

Среднеагрессивная

Примечания. 1. Степень агрессивного воздействия мазута принимается для температуры до 90 °С.

2. При содержании в сырой нефти сероводорода в концентрации свыше 10 мг/л или сероводорода и углекислого газа в любых соотношениях степень агрессивного воздействия на внутреннюю поверхность днища, нижний пояс, кровлю, верх и бортовые поверхности понтонов и плавающих крыш повышается на одну ступень.

10.4. Сохранение толщины, обеспечивающей безопасную работу резервуара, достигается на металлоконструкциях, подвергающихся слабоагрессивному воздействию среды только за счет припусков на коррозию, а на металлоконструкциях, подвергающихся средне- и сильноагрессивному воздействию среды, нанесением защитных покрытий и припусками на коррозию, повышающими надежность резервуара в случае локального разрушения защитного покрытия до планового освидетельствования коррозионного состояния резервуара.

10.5. На поверхностях металлоконструкций, подготовленных к выполнению антикоррозионных работ, должны отсутствовать:

возникшие при сварке остатки шлака, сварочные брызги, наплывы, неровности сварных швов;

следы обрезки и газовой резки;

острые кромки до радиуса менее 3,0 мм на внутренней и 1,5 мм на наружной поверхностях корпуса резервуара и плавающей крыши;

вспомогательные элементы, использованные при сборке, монтаже, транспортировании, подъемных работах, и следы, оставшиеся от приварки этих элементов;

химические загрязнения (остатки флюса, составов, использовавшихся при дефектоскопии сварных швов), которые находятся на поверхности сварных швов и рядом с ними;

жировые, механические и другие загрязнения.

Сварные швы должны иметь плавный переход к основному металлу без подрезов и наплывов. Все элементы металлоконструкций внутри резервуара, привариваемые к стенке, днищу или крыше, должны быть обварены по контуру для исключения образования зазоров и щелей. Кроме того, все элементы металлоконструкций, находящихся на открытом воздухе, при среднеагрессивном воздействии окружающей среды также должны быть обварены по контуру для исключения образования зазоров и щелей.

10.6. Перед нанесением защитных покрытий все поверхности должны быть обезжирены до степени 2, очищены от окислов до степени 1 под металлизационно-лакокрасочные покрытия или до степени 1-2 под лакокрасочные покрытия по ГОСТ 9.402 «Подготовка металлических поверхностей перед окрашиванием» и обеспылены.

10.7. Для защиты от коррозии элементов металлоконструкций внутри резервуара следует использовать лакокрасочные или металлизационно-лакокрасочные покрытия; для элементов металлоконструкций, находящихся на открытом воздухе, - лакокрасочные покрытия. При этом продолжительность срока службы защитных покрытий должна составлять не менее 10 лет. Поверхности металлоконструкций, находящиеся на открытом воздухе, должны быть окрашены лакокрасочными материалами. Выбор цвета лакокрасочного покрытия следует производить с учетом коэффициента отражения световых лучей.

10.8. При защите от коррозии наружной поверхности днищ резервуаров следует руководствоваться следующими требованиями:

устройство фундаментов и основания под резервуар должно обеспечивать отвод грунтовых вод и атмосферных осадков от днища;

при выполнении гидрофобного слоя из битумно-песчаной смеси (соотношение 1:9 по массе) не требуется нанесения защитных покрытий на наружную поверхность днища. Применяемые песок и битум не должны содержать коррозионно-активных агентов.

10.9. При выполнении антикоррозионных работ должны быть учтены требования к охране окружающей среды и действующих правил техники безопасности в строительстве:

СНиП 12-03-99          Безопасность труда в строительстве. Часть 1. Общие требования;

СНиП III-4-80             Техника безопасности в строительстве;

ГОСТ 12.3.005-75      ССБТ. Работы окрасочные. Общие требования безопасности;

ГОСТ 12.3.016-79      ССБТ. Строительство. Работы антикоррозионные. Требования безопасности;

ГОСТ 12.4.011-75      ССБТ. Средства защиты работающих. Классификация;

СН 245-71                   Санитарные нормы проектирования промышленных предприятий.

11. РЕКОМЕНДАЦИИ ПО УСТРОЙСТВУ ТЕПЛОИЗОЛЯЦИИ

11.1. Устройство теплоизоляции резервуара должно выполняться по проекту, согласованному с разработчиком проекта КМ.

11.2. Теплоизоляция резервуаров может выполняться только на стенке или на стенке и стационарной крыше.

11.3. При разработке проекта теплоизоляции должны приниматься по внимание следующие аспекты взаимодействия конструкций резервуара и элементов изоляции (утеплителя, опор под изоляцию, наружной обшивки):

нагрузка на элементы резервуара от собственного веса теплоизоляции;

ветровая нагрузка и ее восприятие собственно изоляцией и стенкой резервуара;

разница тепловых перемещений стенки и наружных элементов изоляции;

нагрузка на элементы изоляции от радиальных перемещений стенки при гидростатической нагрузке;

нагрузка на элементы стационарной крыши (не имеющей теплоизоляции) от резкого охлаждения настила, например, в случае дождя.

11.4. В качестве утеплителя для выполнения теплоизоляции могут применяться плиты из минеральной ваты плотностью не менее 50 кг/м3 или аналогичные материалы, отвечающие требованиям пожарной безопасности.

11.5. Конструкции опор под изоляцию включают:

первичные элементы крепления, присоединяемые на сварке к резервуару;

вторичные элементы крепления, соединяемые с первичными. Материал первичных элементов крепления должен соответствовать требованиям главы 2 настоящих Правил (конструкции II группы). Приварка первичных элементов к резервуару должна выполняться, как правило, только горизонтальными швами или швами со сваркой по контуру и должна быть завершена до испытаний резервуара. Вторичные элементы крепления по требованиям к материалу относятся к конструкциям III группы и могут быть приварены или иным образом присоединены к первичным элементам после проведения испытаний и завершения монтажа.

11.6. Наружная обшивка должна выполняться из алюминиевых или оцинкованных стальных листов. Минимальная толщина листов обшивки на стенке резервуаров должна составлять:

для алюминиевого листа - 0,9 мм;

для оцинкованного листа - 0,7 мм.

Минимальная толщина листов обшивки на крыше резервуаров должна составлять

для алюминиевого листа - 1,2 мм.


Приложение А
справочное

ГЕОМЕТРИЧЕСКИЕ ОБЪЕМЫ РЕЗЕРВУАРОВ РЕКОМЕНДУЕМОГО ПАРАМЕТРИЧЕСКОГО РЯДА, м3

Высота стенки, м

Внутренний диаметр стенки, м

4,73

6,63

7,58

8,53

10,43

12,33

15,18

18,98

20,92

22,80

28,50

34,20

39,90

45,60

50,70

55,80

60,70

66,00

71,10

6,0

105

207

271

343

513

716

1086

1698

2062

2450



















7,5

132

259

338

429

641

896

1357

2122

2578

3062



















9,0

158

311

406

514

769

1075

1629

2546

3094

3675



















10,5

185

362

474

600

897

1254

1900

2971

3609

4287



















12,0

211

414

542

686

1025

1433

2172

3395

4125

4899

7655

11024

15004

19598

24226

29345

34726

41054

47644

13,5

237

466

609

771

1153

1612

2443

3820

4640

5512

8612

12402

16880

22047

27255

33014

39066

46186

53600

14,0





















8931

12861

17505

22864

28264

34236

40513

47897



15,0

264

518

677

857

1282

1791

2715

4244

5156

6124

9569

13779

18755

24497

30283

36682

43407

51318



16,0





















10207

14698

20006

26130

32302

39127

46301





16,5

290

570

745

943

1410

1970

2986

4668

5671

6737

10526

15157

20631

26947

33311

40350

47748





18,0

316

621

812

1029

1538

2149

3258

5093

6187

7349

11483

16535

22507

29396

36339

44018

52088





19,5

343

673

880

1114

1666

2328

3529

5517

6703

7961

12440

17913

24382

31846

39368

47686







20,0

351

690

903

1143

1709

2388

3620

5659

6875

8166

12759

18373

25007

32663

40377

48909







21,0

369

725

948

1200

1794

2507

3801

5942

7218

8574

13397

19291

26258

34296

42396

51354







22,0

387

760

993

1257

1880

2627

3982

6225

7562

8982

14035

20210

27508

35929

44415









23,0





















14673

21129

28758

37562

46434









24,0





















15311

22047

30009

39195

48453









25,0





















15948

22966

31259

40828

50471









Примечания. 1. Геометрический объем резервуара определятся объемом внутреннего пространства резервуара на полную высоту стенки.

2. Полезный объем резервуара определяется объемом продукта при его заливе на проектный уровень.

3. Резервуары, геометрические объемы которых выделены курсивом, имеют предпочтительные размеры для изготовления и монтажа.

4. Резервуары с геометрическим объемом более 50000 м3 должны иметь полезный объем продукта не более 50000 м3.


Приложение Б
(рекомендуемое)

ФОРМА БЛАНКА ЗАКАЗА ДЛЯ ПРОЕКТИРОВАНИЯ И ИЗГОТОВЛЕНИЯ РЕЗЕРВУАРА

БЛАНК ЗАКАЗА - (опросный лист)

(x- нужное зачеркнуть)

ИНФОРМАЦИЯ ДЛЯ ПРОЕКТИРОВАНИЯ СТАЛЬНОГО ВЕРТИКАЛЬНОГО ЦИЛИНДРИЧЕСКОГО РЕЗЕРВУАРА

Покупатель__________________________________________________________________________

(наименование, почтовый адрес, телефон, телетайп)

Площадка строительства________________________________________________________________

(наименование объекта, почтовый адрес)

ОБЪЕМ РЕЗЕРВУАРА

номинальный ___________________________м3

полезный _______________________________м3

проектный уровень налива ________________м3

ТИП РЕЗЕРВУАРА

¨ со стационарной крышей без понтона

¨ со стационарной крышей с понтоном

¨ с плавающей крышей

Хранимый продукт_____________________________________________________________________

(наименование)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

1. Расчетная минусовая

температура _____________________________°С

2. Снеговая нагрузка ______________________кг/м2

3. Ветровая нагрузка ______________________кг/м2

или скорость ветра _______________________м/с

4. Сейсмичность _______________________баллов

5. Плотность продукта _____________________т/м3

6. Максимальная температура

продукта________________________________°С

7. Внутреннее избыточное

давление _________________________мм вод. ст.

8. Относительный

вакуум __________________________мм вод. ст.

9. Наличие теплоизоляции:

¨ да ¨ нет

плотность _____________________________т/м3

толщина на стенке _______________________мм

толщина на крышке ______________________мм

10. Производительность подачи продукта:

в резервуар ___________________________м3

из резервуара _________________________м3

КОНСТРУКТИВНЫЕ ДАННЫЕ

1. Внутренний диаметр

стенки ________________________________мм

2. Высота стенки __________________________мм

3. Промежуточные ветровые кольца

жесткости на стенке:

¨ да                              ¨ нет

4. Уклон днища:

¨ наружу                     ¨ внутрь

5. Тип стационарной крыши:

¨ коническая самонесущая

¨ коническая каркасная

¨ купольная

6. Тип лестницы:

¨ кольцевая                ¨ шахтная

7. Конструкция понтона или

плавающей крыши:

¨ однодечная     ¨ двудечная

8. Припуск на коррозию:

стенки ________________________________мм

днища ________________________________мм

крыши ________________________________мм

Приложения

1. Спецификация люков и патрубков.

2. Схемы расположения люков и патрубков в стенке и крыше резервуара.

Представитель Заказчика

(должность) (подпись, печать) (Ф.И.О.)

Приложение В

РЕЗЕРВУАРЫ С ЗАЩИТНОЙ СТЕНКОЙ

1. Резервуары с защитной стенкой должны проектироваться, изготовляться и монтироваться в соответствии с требованиями настоящих Правил и дополнительными указаниями настоящего приложения.

2. Резервуары с защитной стенкой состоят из основного - внутреннего резервуара, предназначенного для хранения продукта, и защитного - наружного резервуара, предназначенного для удержания продукта в случае аварии или нарушения герметичности основного резервуара.

Основной резервуар может выполняться со стационарной крышей или с плавающей крышей.

Защитный резервуар выполняется в виде открытого «стакана», в котором установлен основной резервуар. При наличии на защитном резервуаре атмосферного козырька, перекрывающего межстенное пространство между наружной и внутренней стенками, должна быть обеспечена вентиляция межстенного пространства путем установки вентиляционных патрубков, равномерно расположенных по периметру на расстоянии не более 10 м друг от друга.

3. Высота стенки защитного резервуара должна составлять не менее 80 % высоты стенки основного резервуара.

Диаметр защитного резервуара должен назначаться таким образом, чтобы в случае повреждения внутреннего резервуара и перетекания части продукта в защитный резервуар, уровень продукта был на 1 м ниже верха стенки защитного резервуара. При этом ширина межстенного пространства должна быть не менее 1,5 м.

4. Днище основного резервуара может опираться непосредственно на днище защитного резервуара или для лучшего контроля возможных протечек продукта - на разделяющие днища решетки, арматурные сетки или иные прокладки.

Уклон днищ резервуаров с защитной стенкой должен быть только наружу.

5. При размещении резервуаров с защитной стенкой в составе резервуарных парков следует руководствоваться требованиями СНиП 2.11.03-93, при этом за диаметр резервуара с защитной стенкой следует принимать диаметр основного резервуара.

Резервуары с защитной стенкой не требуют обвалования.

6. Испытания резервуаров с защитной стенкой должны выполняться в два этапа:

1-й - испытание основного резервуара;

2-й - испытание защитного резервуара.

Гидравлическое испытание защитного резервуара следует проводить при заполнении основного резервуара на высоту стенки защитного резервуара путем подачи воды в межстенное пространство до проектного уровня.

По результатам испытаний должны составляться раздельные акты испытаний основного резервуара и акт гидравлического испытания защитного резервуара.

7. При оформлении Бланка Заказа на резервуар с защитной стенкой по форме приложения А Заказчик должен дать приложение к Бланку Заказа, где в произвольной форме должен указать основные параметры защитного резервуара.

Приложение Г

ЖУРНАЛ
пооперационного контроля монтажно-сварочных работ при сооружении вертикального цилиндрического резервуара

№ _____________

Объем, м3________________________________________________________________

Назначение резервуара_____________________________________________________

Место установки__________________________________________________________

«УТВЕРЖДАЮ»

___________________________

(наименование организации)

___________________________

(должность, Ф.И.О., подпись)

« ___ »____________ 200_ г.

М.П.

Пояснения к оформлению журнала

1. Ответственность за своевременное ведение и правильное оформление журнала, а также прилагаемой к нему сдаточной документации несет представитель Монтажника (начальник участка).

2. Журнал пооперационного контроля ведется в двух экземплярах на каждый резервуар прорабом (мастером), назначенным приказом по монтажному управлению.

3. Контроль за правильностью ведения и оформления журнала и сдаточной документации возлагается на представителя Заказчика.

4. Все записи в журнале пооперационного контроля должны производиться чернилами и разборчиво. Подчистки и исправления не допускаются.

В случае появления подчисток и исправлений они должны быть оговорены и заверены подписями ответственного представителя Монтажника и представителя Заказчика.

5. Перед началом монтажных работ заполняется лист учета лиц, допущенных к сдаче и приемке выполнения работ (раздел 1), в который включаются:

Ответственный исполнитель монтажных работ;

Ответственный представитель Монтажника;

Представители Заказчика.

После заполнения раздел 1 заверяется подписями руководителей предприятий Монтажника и Заказчика.

Примечание. Оформление сдачи-приемки выполненных операций лицами, фамилии которых не внесены в раздел 1, запрещается.

6. Перед началом сварочных работ на основании проверки удостоверений или заверенных копий удостоверений сварщиков заполняется лист учета сварщиков (раздел 2), Графа 5 раздела 2 заполняется после получения заключения о механических испытаниях контрольных образцов, сваренных сварщиком. Правильность заполнения графы 5 для каждого сварщика должна удостоверяться подписями начальника монтажного участка и представителями Заказчика в графах 6 и 7 соответственно.

7. Приемка фундамента под монтаж металлоконструкций производится комиссией по акту, наименование, номер и дата которого записываются в разделе 3 журнала. Один экземпляр этого акта, переданный Монтажнику, прилагается к журналу пооперационного контроля.

О наличии акта в приложении представители Монтажника и Заказчика обязаны расписаться в графе 3 и 4.

8. Приемка металлоконструкций в монтаж, поставляемых Изготовителем, производится по акту, номер и дата которого заносится в графу 3 раздела 4. Один экземпляр акта прилагается к журналу пооперационного контроля. О наличии акта в приложении к журналу пооперационного контроля представители Монтажника и Заказчика обязаны расписаться в графе 4 и 5.

9. В разделе 5 заносятся наименования, номера, даты документов, по которым техническая документация получена Монтажником.

Приемка технической документации Монтажником подтверждается подписями представителей Монтажника и Заказчика.

10. Пооперационный контроль и сдача-приемка монтажных работ осуществляется в соответствии с требованиями раздела 6 и схемы «Допускаемые отклонения при монтаже».

Ответственный исполнитель работ своей подписью в графе 7 фиксирует выполнение каждой операции.

Все операции раздела 6 подлежат обязательному контролю представителем Заказчика с отметкой оценки качества в графе 6. Представитель Заказчика фиксирует выполнение каждой операции в графе 8.

11. Контроль и приемка сварочных работ осуществляется в соответствии с разделом 7 и схемы «Сварные швы». Оценка качества сварных швов заносится в графу 6.

12. Операции, проведенные в разделах 6, 7, подлежат актированию. Оформление приемки выполненных работ должно производиться своевременно, то есть после контроля каждой операции. Запрещается заполнять журнал пооперационного контроля после окончания всех работ по резервуару или по прошествии длительного времени после контроля операции.

Запрещается представителям Заказчика производить в разделах 6, 7 записи о приемке выполненных операций без личной проверки их качества.

13. В разделе 8 заносятся дефекты, выявленные в процессе контроля и приемки монтажных работ, устранение которых связано с принятием технических решений.

Все другие замечания, выявленные при пооперационном контроле работ, которые могут быть быстро устранены и не требуют принятия технических решений, оформляются отдельными перечнями по образцу раздела 8 в качестве рабочих документов и в разделе 8 не отражаются.

14. Все отступления от проектной, монтажно-технологической документации и СНиП, допущенные при выполнении монтажных работ, вносятся в раздел 9.

15. В разделе 10 устанавливается перечень прилагаемых к журналу документов.

16. Изменения в журнал пооперационного контроля вносятся на основании «Извещений об изменении» от представителя Монтажника. Регистрация внесенных в журнал пооперационного контроля изменений производится в листе регистрации изменений.

17. Окончание монтажных работ оформляется актом сдачи резервуара в эксплуатацию, в котором руководителем организации Заказчика дается заключение о выполнении монтажных работ в полном объеме в соответствии с требованиями проектной, монтажно-технологической и нормативной документации, приемки их представителем Заказчика и готовности резервуара к сдаче в эксплуатацию.


Форма 1



Раздел 1

Лист учета лиц, допущенных к сдаче и приемке выполненных работ



Фамилия, имя, отчество

Наименование организации, должность

Образец подписи

Примечание



1

2

3

4











Руководитель организации (Подрядчик)











(подпись)



(ФИО)



Руководитель предприятия (Заказчик)











(подпись)



(ФИО)



Форма 2

Раздел 2

Лист учета сварщиков, допущенных к производству работ

Фамилия, имя, отчество

Разряд

№ удостоверения, кем выдано, срок действия

№ шрифта клейма

№ и дата протокола по результатам испытаний контрольных образцов

Подпись начальника участка

Подпись представителя Заказчика

1

2

3

4

5

6

7















Руководитель организации (Подрядчик)











(подпись)



(ФИО)



Руководитель предприятия (Заказчик)











(подпись)



(ФИО)



Форма 3

Раздел 3

Приемка основания (фундамента) под монтаж резервуара

Наименование строительной части сооружения

Наименование документации, которой оформлена его приемка, №, дата

Представитель подрядной организации

Представитель Заказчика

1

2

3

4









Форма 4

Раздел 4

Приемка металлоконструкций резервуара в монтаж

Наименование металлоконструкции

Наименование документа, по которому приняты металлоконструкции, №, дата

Представитель подрядной организации

Представитель Заказчика

1

2

3

4









Форма 5

Раздел 5

Приемка технической документации

Наименование технической документации

Количество комплектов, шт.

Наименование документа, по которому принята техдокументация, №, дата

Представитель подрядной организации

Представитель Заказчика

1

2

3

4

5











Форма 6

Раздел 6

Пооперационная приемка монтажных работ

Наименование операции

Номер этапа

Наименование этапа

Технические требования к выполненным работам

Приборы, инструменты, материалы, необходимые для приемки

Оценка качества

Представитель подрядной организации

Представитель Заказчика

Примечание

1

2

3

4

5

6

7

8

9



















Форма 7

Раздел 7

Пооперационная приемка сварочных работ

Номер группы однотипных швов

Номер операции

Наименование операции контроля и требования к качеству сварного соединения

Инструмент

Номер шва

Оценка качества

Фамилия сварщика и № шифра

Подпись, дата выполнения и приемки работ

Примечание

Исполнитель

Ответственный представитель Подрядчика

Ответственный представитель Заказчика

1

2

3

4

5

6

7

8

9

10

11























Форма 8

Раздел 8

Дефекты, выявленные при контроле и приемке

Дата записи

Характеристика дефекта

Техническое решение, №, дата

1

2

3







Руководитель организации (Подрядчик)











(подпись)



(ФИО)



Руководитель предприятия (Заказчик)











(подпись)



(ФИО)



Форма 9

Раздел 9

Учет отступлений от проекта и нормативной документации, допущенных при монтаже

№ чертежа проекта или Нормы

Содержание работ и отступления

Разрешение на производство дальнейших работ (Ф.И.О., подпись, дата)

Примечание

Требования проекта или норм

Разрешается выполнить

Представитель проектной организации

Представитель Заказчика

Представитель Подрядчика

1

2

3

4

5

6

7
















Приложение Д1
(обязательное)

Форма

АКТ
н
a приемку основания и фундаментов

«__» ___________200_ г.

Объем резервуара _______________ м3. Номер резервуара__________________________

Наименование объекта_______________________________________________________

___________________________________________________________________________

Мы, нижеподписавшиеся, представители:

Заказчика__________________________________________________________________

(наименование, ФИО представителя, должность)

Строительной организации___________________________________________________

(наименование, ФИО представителя, должность)

___________________________________________________________________________

Монтажной организации_____________________________________________________

___________________________________________________________________________

(наименование, ФИО представителя, должность)

произвели осмотр выполненных работ по сооружению основания и фундаментов под резервуар и установили следующее:

кольцевой фундамент, насыпная подушка, гидроизолирующий слой_________________

__________________________________ выполнены в соответствии с проектом

(фундамент под лестницу)

___________________________________________________________________________

(номер чертежа, проектная организация)

На основании результатов осмотра и прилагаемых документов основание и фундаменты принимаются под монтаж.

Приложения

1. Исполнительная схема на основание и фундаменты.

2. Акт на скрытые работы по подготовке и устройству насыпной подушки под резервуар.

3. Акт на скрытые работы по устройству гидроизолирующего слоя под резервуар.

Подписи:___________________________________________________________________

(подпись, Ф.И.О., дата)

___________________________________________________________________

(подпись, Ф.И.О., дата)

Приложение Д2
(обязательное)

Форма

СЕРТИФИКАТ КАЧЕСТВА

«__» ___________200_ г.

на конструкции резервуара____________________________________________________

(без понтона, с понтоном, с плавающей крышей)

Объем резервуара ________ м3. Заказ___________________________________________

___________________________________________________________________________

Заказчик___________________________________________________________________

(наименование, почтовый адрес)

Площадка строительства______________________________________________________

(наименование объекта, почтовый адрес)

Изготовитель_______________________________________________________________

___________________________________________________________________________

(наименование предприятия, почтовый адрес)

Рабочие деталировочные чертежи разработаны в соответствии с проектом КМ________

___________________________________________________________________________

(номера чертежей, организация-разработчик)

Конструкции изготовлены по рабочим деталировочным чертежам__________________

___________________________________________________________________________

(номер проекта, организация-разработчик, почтовый адрес)

Сроки изготовления конструкций:

начало

окончание

Конструкции резервуара соответствуют Правилам устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов, утвержденным Госгортехнадзором России.

Приложения

1. Заключение о качестве сварных соединений по результатам радиографического контроля.

2. Схема расположения рентгенограмм на развертке стенки.

3. Схемы разверток стенки и днища с указанными номерами плавок и сертификатов листовых деталей.

4. Копии сертификатов качества на использованные материалы и металл.

Ответственный представитель

Изготовителя (начальник ОТК)________________________________________________

(подпись, Ф.И.О)

Приложение Д3
(обязательное)

Форма

ЗАКЛЮЧЕНИЕ
о качестве сварных соединений по результатам радиографического контроля

«__» ___________200_ г.

Объем резервуара _______________ м3. Номер резервуара__________________________

Наименование объекта_______________________________________________________

___________________________________________________________________________

Контролируемый конструктивный элемент______________________________________

(стенка, днище)

Контроль проводился________________________________________________________

(рентгенографированием, гаммаграфированием)

по ГОСТ 7512 в соответствии с требованиями Правил устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов, утвержденных Госгортехнадзором России.

Сварка выполнена сварщиками (Ф.И.О., знак):

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Просвечивание произведено в соответствии с прилагаемой схемой расположения рентгенограмм на развертке контролируемого конструктивного элемента.

В результате просвечивания установлена оценка качества сварных соединений по ГОСТ 7512_________________________________________________________________

Заключение составил радиограф_______________________________________________

Удостоверение ___________

Подпись _______________

Приложение Д4
(обязательное)

Форма

АКТ
контроля качества смонтированных конструкций резервуара

«__» ___________200_ г.

Объем резервуара _______________ м3. Номер резервуара__________________________

Наименование объекта_______________________________________________________

___________________________________________________________________________

Мы, нижеподписавшиеся, представители:

Заказчика__________________________________________________________________

___________________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

Монтажной организации_____________________________________________________

___________________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

произвели осмотр смонтированных конструкций резервуара и установили следующее:

1. Резервуар смонтирован в соответствии с рабочими чертежами КМ______________

_________________________________________________________________________

(номера чертежей, организация-разработчик)

2. Геометрические параметры и форма резервуара соответствуют требованиям рабочих чертежей и Правилам устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов, утвержденным Госгортехнадзором России.

3. Контролю на герметичность подвергнуты монтажные сварные швы днища, стенки, соединения днище-стенка______________________________________________

(стационарной крыши, понтона, плавающей крыши)

усиливающих накладок люков и патрубков на стенке резервуара.

4. Радиографическому контролю подвергнуты монтажные сварные швы стенки и___

_________________________________________________________________________

(днища)

в соответствии с прилагаемыми схемами просвечивания и заключением радиографа.

На основании результатов осмотра и прилагаемых документов резервуар принимается для испытаний.

Приложения

1. Исполнительные схемы на днище, стенку___________________________________

__________________________ с указанием фактических отклонений размеров и формы.

(понтон, плавающую крышу)

2. Акты контроля на герметичность монтажных сварных соединений резервуара.

3. Заключение о качестве контроля сварных соединений по результатам неразрушающего контроля.

4. Схемы просвечивания монтажных швов стенки и __________ резервуара с заключением радиографа.

Подписи:________________________________________________________________

(подпись, Ф.И.О., дата)

________________________________________________________________

(подпись, Ф.И.О., дата)

Приложение Д5
(обязательное)

Форма

АКТ
гидравлического испытания резервуара

«__» ___________200_ г.

Объем резервуара ____________ м3. Номер резервуара_____________________________

Наименование объекта_______________________________________________________

___________________________________________________________________________

Мы, нижеподписавшиеся, представители:

Заказчика__________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

___________________________________________________________________________

Строительной организации___________________________________________________

___________________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

Монтажной организации_____________________________________________________

___________________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

составили настоящий акт о том, что в период времени:

с ____ ч. «__»________ 200_ г.

по ___ ч. «__»________ 200_ г.

резервуар был залит водой на высоту ____ м и выдержан под испытательной нагрузкой в течение ____ часов, после чего произведен слив воды.

Контроль резервуара в процессе испытания, проведенные обмер и осмотр после слива воды показали следующее:

1. Во время выдержки под испытательной нагрузкой на поверхности стенки, ___________________, по краям днища не обнаружено течи, уровень воды не снижался.

(понтона, плавающей крыши)

2. Максимальная осадка резервуара составила __________ мм.

3. Максимальное отклонение образующих стенки от вертикали составило ____ мм (см. приложение 2 к акту).

4. Предельные зазоры между________________________________________________

(понтоном, плавающей крышей)

и стенкой резервуара составили:

максимальный _____ мм;

минимальный _____ мм.

На основании вышеуказанных результатов резервуар признан выдержавшим гидравлическое испытание.

Приложения

1. Схема осадки резервуара по фиксированным точкам периметра днища (отметки фиксированных точек определяются нивелированием: перед заливом резервуара водой; по достижении максимального уровня налива; по окончании выдержки при максимальном уровне налива; после слива воды).

2. Схема отклонений образующих стенки от вертикали после слива воды (замеры производятся для 20 % образующих с наибольшими отклонениями по результатам контроля качества смонтированных конструкций резервуара).

3. Схема и таблица зазоров между___________________________________________

___________________________________________ и стенкой резервуара, а также между

(понтоном, плавающей крышей)

направляющими и патрубками в_______________________________________________

___________________________________________________________________________

(понтоне, плавающей крыше)

Подписи:___________________________________________________________________

(подпись, Ф.И.О., дата)

___________________________________________________________________

(подпись, Ф.И.О., дата)

___________________________________________________________________

(подпись, Ф.И.О., дата)

Приложение Д6
(обязательное)

Форма

АКТ
испытания резервуара на внутреннее избыточное давление и вакуум

«__» ___________200_ г.

Объем резервуара _________________ м3. Номер резервуара________________________

Наименование объекта_______________________________________________________

___________________________________________________________________________

Мы, нижеподписавшиеся, представители:

Заказчика__________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

___________________________________________________________________________

Монтажной организации_____________________________________________________

___________________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

составили настоящий акт о том, что резервуар после проведения гидравлического испытания был подвергнут испытанию на внутреннее избыточное давление и вакуум.

Максимальный уровень воды во время испытания составил _____ м, что соответствует проектному.

Избыточное давление составило _____ мм вод. ст., что на 25 % выше проектного (_____ мм вод. ст.).

Вакуум составил ________ мм вод. ст., что на 50 % больше проектной величины (_____ мм вод. ст.).

Продолжительность нагрузки под давлением и вакуумом составила _____ мин.

Резервуар признан выдержавшим испытание на внутреннее избыточное давление и вакуум.

Подписи:___________________________________________________________________

(подпись, Ф.И.О., дата)

___________________________________________________________________

(подпись, Ф.И.О., дата)

Приложение Д7
(обязательное)

Форма

АКТ
завершения монтажа конструкций

«__» ___________200_ г.

Объем резервуара ___________________ м3. Номер резервуара______________________

Наименование объекта_______________________________________________________

___________________________________________________________________________

Мы, нижеподписавшиеся, представители:

Заказчика__________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

___________________________________________________________________________

Монтажной организации_____________________________________________________

___________________________________________________________________________

(наименование, Ф.И.О. представителя, должность)

составили настоящий акт о том, что после окончания испытаний и удаления из резервуара воды днище резервуара очищено от грязи.

На основании результатов осмотра, испытаний и ранее проведенного контроля качества считаем монтаж конструкций резервуара полностью завершенным.

Резервуар принимается для выполнения антикоррозионной защиты, _________________, установки оборудования, ввода в эксплуатацию.

(теплоизоляции)

Приложения

1. Акт на приемку основания и фундаментов.

2. Сертификат качества на конструкции резервуара (с приложениями).

3. Акт контроля качества смонтированных конструкций резервуара (с приложениями).

4. Акт гидравлического испытания резервуара (с приложениями).

5. Акт испытания резервуара на внутреннее избыточное давление и вакуум (с приложениями).

Подписи:___________________________________________________________________

(подпись, Ф.И.О., дата)

___________________________________________________________________

(подпись, Ф.И.О., дата)

Приложение Д8
(обязательное)

Форма

ПАСПОРТ
стального вертикального цилиндрического резервуара

«__» ___________200_ г.

Объем резервуара ___________________ м3. Номер резервуара______________________

Наименование объекта_______________________________________________________

___________________________________________________________________________

Назначение резервуара_______________________________________________________

___________________________________________________________________________

Основные размеры резервуара:

внутренний диаметр стенки _____ мм;

высота стенки _____________ мм

Технический проект КМ______________________________________________________

(номер проекта)

разработан__________________________________________________________________

(организация-разработчик)

Рабочие деталировочные чертежи______________________________________________

(номера чертежей)

разработаны________________________________________________________________

(организация-разработчик)

Проект основания и фундаментов под резервуар__________________________________

(номер проекта)

разработан__________________________________________________________________

(организация-разработчик)

Проект резервуарного оборудования____________________________________________

(номер проекта)

разработан__________________________________________________________________

(организация-разработчик)

Проект антикоррозионной защиты резервуара____________________________________

(номер проекта)

___________________________________________________________________________

разработан__________________________________________________________________

(организация-разработчик)

Конструкции резервуара изготовлены___________________________________________

(дата окончания отгрузки)

___________________________________________________________________________

(наименование завода-изготовителя)

Конструкции резервуара смонтированы с __________________ по__________________

(начало-окончание монтажа)

___________________________________________________________________________

(наименование монтажной организации)

Для выполнения общестроительных и пусконаладочных работ на резервуаре привлекались организации:

1.__________________________________________________________________________

(наименование организации)                                       (выполненные работы)

2.__________________________________________________________________________

(наименование организации)                                          (выполненные работы)

3.__________________________________________________________________________

(наименование организации)                                          (выполненные работы)

4.__________________________________________________________________________

(наименование организации)                                          (выполненные работы)

На основании имеющейся технической документации и актов на выполненные работы резервуар введен в эксплуатацию «__»________ 200_ г.

Приложения

1. Технический проект на конструкции резервуара (проект КМ).

2. Рабочие (деталировочные) чертежи конструкций резервуара.

3. Сертификат качества на конструкции резервуара.

4. Акт на приемку основания и фундаментов.

5. Акт контроля качества смонтированных конструкций резервуара.

6. Акт гидравлического испытания резервуара.

7. Акт испытания резервуара на внутреннее избыточное давление и вакуум.

8. Акт выполнения антикоррозионной защиты резервуара.

9. Акт выполнения теплоизоляции резервуара.

10. Акты приемки смонтированного на резервуаре оборудования.

Подпись руководителя

организации Заказчика_______________________________________________________

(подпись, ФИО)

Приложение Д9
(обязательное)

Форма

АКТ
приемки металлоконструкций резервуара в монтаж

«__» ___________200_ г.

Объем резервуара ___________________ м3. Номер резервуара______________________

Наименование объекта_______________________________________________________

___________________________________________________________________________

Назначение конструкций_____________________________________________________

___________________________________________________________________________

изготовленных______________________________________________________________

___________________________________________________________________________

(организация-изготовитель, номер заказа, дата изготовления)

«__»__________ 200_ г.

(дата приемки)

Комиссия в составе:

Представителя монтажной организации_________________________________________

___________________________________________________________________________

(Ф.И.О. представителя, должность)

Представителя технического надзора Заказчика__________________________________

___________________________________________________________________________

(Ф.И.О. представителя, должность)

Представителя проектной организации_________________________________________

___________________________________________________________________________

(Ф.И.О. представителя, должность)

произвела осмотр металлоконструкций и проверку качества работ, выполненных_____

___________________________________________________________________________

(наименование организации-изготовителя)

и составила настоящий акт о нижеследующем:

1. К приемке предъявлены следующие конструкции_______________________________

___________________________________________________________________________

(перечень, краткая характеристика конструкций)

Работа выполнена по проектной документации__________________________________

___________________________________________________________________________

(наименование проектной организации, № чертежей и дата их составления)

3. При изготовлении конструкций отсутствуют (или допущены) отклонения от проектной документации_____________________________________________________

___________________________________________________________________________

(при наличии отклонений указывается, кем согласованы,

___________________________________________________________________________

№ чертежей и даты согласований)

Решение комиссии

Конструкции изготовлены в соответствии с проектной документацией, стандартами, строительными нормами и правилами. На основании изложенного разрешается производство монтажных работ________________________________________________

___________________________________________________________________________

___________________________________________________________________________

(наименование работ и конструкций)

Представитель монтажной организации_________________________________________

(подпись)

Представитель технического надзора Заказчика__________________________________

(подпись)

Представитель проектной организации_________________________________________

(подпись)

Приложение Д10
(обязательное)

ПЕРЕЧЕНЬ ДОКУМЕНТАЦИИ,
ПРЕДСТАВЛЯЕМОЙ ПРИ ПРЕДЪЯВЛЕНИИ РЕЗЕРВУАРА К ПРОЧНОСТНЫМ ИСПЫТАНИЯМ

1. Акт на приемку основания и фундаментов (см. приложение Д1).

2. Сертификат качества на конструкции резервуара (см. приложение Д2).

3. Рабочие чертежи КМ и КМД.

4. Проект производства работ (ППР).

5. Акт приемки металлоконструкций в монтаж (см. приложение Д9).

6. Журнал пооперационного контроля (см. приложение Г).

7. Акт контроля качества смонтированных конструкций резервуара (см. приложение Д4).

8. Заключение на контроль 100 % монтажных и заводских сварных швов днища.

9. Заключение на контроль монтажных сварных швов коробов плавающей крыши, патрубков и опорных стоек понтона (плавающей крыши).

10. Заключение на контроль физическими методами монтажных стыков стенки резервуара.

11. Заключение на контроль уторного шва стенки с окрайками днища.

12. Методика выполнения фактических контрольных замеров.

13. Журнал авторского надзора с приложением эскизов и других технических решений, принятых в процессе монтажа представителями организаций, выполнявших авторский надзор.

Все представляемые документы должны быть оформлены согласно обязательным формам, приведенным в приложениях настоящих Правил.




Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
