ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
АНТИКОРРОЗИОННАЯ
ЗАЩИТА РАБОЧИЕ ЧЕРТЕЖИ ГОСТ 21.513-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Москва
РАЗРАБОТАН Институтом «Проектхимзащита» Министерства монтажных и специальных строительных работ СССР ИСПОЛНИТЕЛИ М.Ф. Быкова (руководитель темы), В.А. Соколов, В.П. Шевяков, С.Н. Шульженко ВНЕСЕН Министерством монтажных и специальных строительных работ СССР УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 14 октября 1983 г. № 258
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета СССР по делам строительства от 14 октября 1983 г. № 258 срок введения установлен с 01.07.84 Настоящий стандарт устанавливает состав и правила выполнения рабочих чертежей антикоррозионной защиты конструкций зданий и сооружений (основной комплект рабочих чертежей марки АЗ) всех отраслей промышленности и народного хозяйства. Стандарт не распространяется на рабочие чертежи антикоррозионной защиты, осуществляемой в процессе изготовления элементов конструкций (первичная защита). 1. ОБЩИЕ ПОЛОЖЕНИЯ1.1. Рабочие чертежи антикоррозионной защиты конструкций зданий и сооружений (далее именуемые рабочими чертежами антикоррозионной защиты) выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства. 1.2. При воздействии слабоагрессивных сред на конструкции зданий и сооружений указания по антикоррозионной защите приводят в общих данных по рабочим чертежам соответствующей марки. 1.3. В состав основного комплекта рабочих чертежей марки АЗ включают: общие данные по рабочим чертежам; рабочие чертежи антикоррозионной защиты; ведомость объемов антикоррозионных работ по объектам защиты. 2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ2.1. В составе общих данных по рабочим чертежам основного комплекта марки АЗ дополнительно к ГОСТ 21.102-79 в таблице по форме 1 приводят данные, характеризующие условия эксплуатации конструкций зданий и сооружений. В графах таблицы указывают: в графе «Номер (обозначение), наименование, отметки, координационные оси помещения (участка), объекта защиты» - наименование и номер защищаемых помещений, участков зданий (сооружений), обозначение объекта защиты, координационные оси, между которыми расположен объект защиты, его габаритные размеры, высотные отметки, марки систем вентиляции; в графах «Характеристика жидких сред» - наименование или химический состав по компонентам, их концентрацию (мг/л, г/л, %) и температуру (°С); в графах «Интенсивность воздействия агрессивной среды на полы», «Механическое воздействие на полы» и «Вид уборки пола» - данные, характеризующие воздействие на полы, в соответствии с наименованием граф; в графах «Характеристика газовоздушных сред» - наименование или химический состав по компонентам агрессивных газов, их концентрацию (мг/м3) или группу агрессивности газов, температуру (°С), относительную влажность (%); в графе «Особые условия эксплуатации» - особые условия эксплуатации. Например: для полов - воздействие твердых агрессивных сред, диэлектричность, безыскровость, беспыльность; для несущих и ограждающих конструкций - воздействие жидких и твердых агрессивных сред, несорбируемость, возможность периодического смыва загрязнений с конструкций; для каналов, тоннелей, емкостных и других сооружений, систем вентиляции - материал размещаемых в них трубопроводов; способы их соединений и укладки; тип сооружений (проходные, непроходные, наливные, вентилируемые); возможный уровень заполнения; способ уборки проливов; возможность образования конденсата и способ его удаления; наличие абразивных примесей, механических воздействий, перемешивающих устройств, гидро- или теплоизоляции, давления или разрежения; место установки; для пола - тип защиты пола в соответствии с экспликацией полов; для несущих и ограждающих конструкций, каналов, тоннелей, емкостных и других сооружений, систем вентиляции - номер чертежа, на котором показана конструкция антикоррозионной защиты. Пример заполнения таблицы по форме 1 приведен в справочном приложении 1. Форма 1 Условия эксплуатации конструкций зданий и сооружений
2.2. В общих указаниях в дополнение к ГОСТ 21.102-79 приводят: перечень нормативных документов и технологических инструкций, на основании которых производят работы по антикоррозионной защите; требования по выполнению антикоррозионных работ, монтажу элементов конструкций, подлежащих защите, контролю качества антикоррозионных покрытий, технике безопасности и противопожарным мероприятиям. 3. РАБОЧИЕ ЧЕРТЕЖИ АНТИКОРРОЗИОННОЙ ЗАЩИТЫ3.1. Рабочие чертежи антикоррозионной защиты включают: планы подземных конструкций зданий (сооружений); планы полов помещений (участков); планы и разрезы фундаментов под оборудование, лотков, приямков, а также каналов, тоннелей и других сооружений; схемы систем вентиляции; сечения и узлы антикоррозионной защиты конструкций. 3.2. Масштабы изображений принимают по ГОСТ 2.302-68:

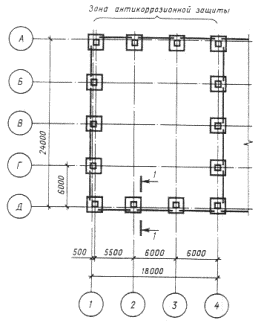

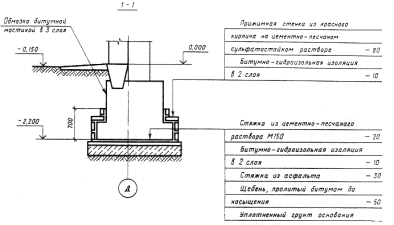

3.3. На планах подземных конструкций здания (сооружения) указывают элементы конструкций (схематично), а также: координационные оси; зоны антикоррозионной защиты; ссылки на сечения или узлы антикоррозионной защиты конструкций. Пример выполнения плана подземных конструкций приведен на черт. 1. На листе, где помещен план подземных конструкций, приводят гидрогеологические данные в таблице по форме 2. В графах таблицы указывают: в графе «Состав грунтовых вод» - наименование или химический состав грунтовых вод (словами или химическими формулами); в графе «Особые условия эксплуатации» - прогнозируемая максимальная отметка уровня поднятия грунтовых вод, вероятность их загрязнения, глубина заложения фундаментов здания (сооружения). Пример заполнения таблицы по форме 2 приведен в справочном приложении 2. Форма 2

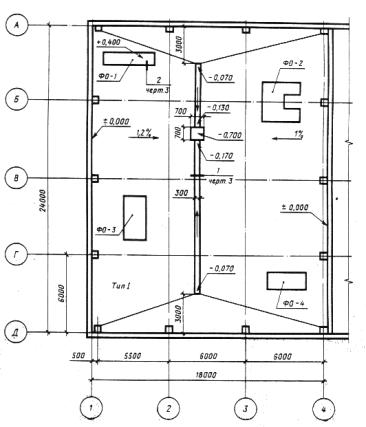

При ограниченной номенклатуре элементов подземных несущих конструкций допускается план подземных конструкций не выполнять, таблицу по форме 2 помещать на листе общих данных по рабочим чертежам. 3.4. Планы полов помещений (участков) выполняют по ГОСТ 21.501-80 с учетом следующих дополнительных требований: типы полов и номера помещений (участков) проставляют в кружках диаметром 10 мм, разделенных горизонтальной линией. Над линией указывают римской цифрой тип пола, под линией - арабской цифрой номер помещения (участка). Примечание. При отсутствии на архитектурно-строительных чертежах номеров помещений их проставляют на чертежах марки АЗ. Отдельным участкам помещения с различными агрессивными средами допускается присваивать обозначение, состоящее из номера помещения и буквенного индекса. На листе, где помещены планы полов, приводят данные по антикоррозионной защите несущих и ограждающих конструкций зданий и сооружений в таблице по форме 3. Пример заполнения таблицы по форме 3 приведен в справочном приложении 3. 3.5. На планах фундаментов под оборудование, лотков, приямков, каналов, тоннелей и других сооружений указывают: координационные оси; уклоны полов, лотков, каналов, тоннелей; габаритные размеры лотков, приямков, каналов, тоннелей и других элементов здания (сооружения), а также высотные отметки фундаментов под оборудование, отметки дна лотков, приямков, каналов и тоннелей; ссылки на сечения и узлы антикоррозионной защиты конструкций. Пример выполнения плана приведен на черт. 2.

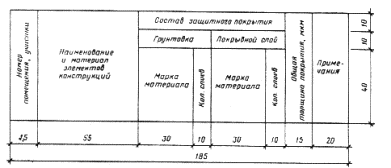

Форма 3 Антикоррозионная защита несущих и ограждающих конструкций

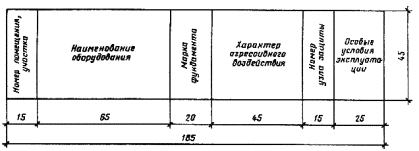

На листе, где помещен план, в таблице по форме 4 приводят данные об агрессивных воздействиях на фундаменты под оборудование. В графе «Особые условия эксплуатации» таблицы указывают способ установки оборудования (например: на плите, на раме). Пример заполнения таблицы по форме 4 приведен в справочном приложении 4. Форма 4 Агрессивные воздействия на фундаменты под оборудование

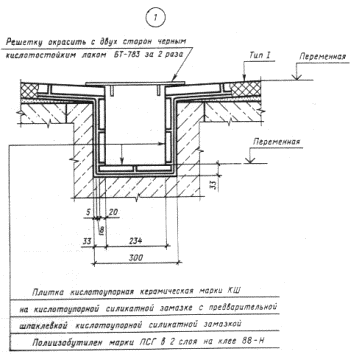

При большой насыщенности плана строительными элементами допускается планы каналов, тоннелей, емкостей и т. п. помещать на отдельных листах. 3.6. На схемах систем вентиляции (местных отсосов) указывают: воздуховоды - толстой сплошной основной линией; диаметры или размеры сечений воздуховодов - на полке линии-выноски; отметки уровня осей круглых и низа прямоугольных воздуховодов и другие отметки, характерные для систем вентиляции; контуры технологического оборудования, имеющего местные отсосы (в сложных случаях), - тонкой сплошной линией; местные отсосы; вид соединения воздуховодов; обозначения (марка, номер) систем вентиляции; ссылки на узлы антикоррозионной защиты. Схемы систем общеобменной вентиляции, подлежащих антикоррозионной защите, не выполняют, а приводят только узлы антикоррозионной защиты этих систем и их номера. 3.7. Чертежи узлов выполняют на характерные элементы антикоррозионной защиты. На чертежах узлов указывают конструкцию антикоррозионной защиты (черт. 3).
4. ВЕДОМОСТЬ ОБЪЕМОВ АНТИКОРРОЗИОННЫХ
РАБОТ
|
Номер (обозначение), наименование, отметки, координационные оси помещения (участка) объекта защиты |
Характеристика жидких сред |
Интенсивность воздействия агрессивной среды на полы |
Механическое воздействие на полы |
Вид уборки пола |
Особые условия зксплуатации |
Вид защиты |
||||||
Наименование или химический состав |
Концентрация мг/л, % |
Температура, °С |
Наименование или химический состав |
Концентрация, мг/м3 |
Концентрация, °С |
Относительная влажность, % |
||||||
Гальванический цех, отм. 4,800, оси 6-11, В-Е |
HCl |
25-60 |
Средняя |
Смыв водой |
Cl |
10 |
18-25 |
61-75 |
Беспыльность |
Пол тип 1; несущие и ограждающие конструкции - см. чертеж |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- |
- |
- |
- |
- |
- |
Cl |
150 |
20 |
75 |
- |
Справочное
Пример заполнения таблицы гидрогеологических данных
Отметка уровня грунтовых вод, м |
Тип грунта |
Особые условия эксплуатации |
||
- 2,500 |
Содержание сульфатов - 6000 мг/л, хлоридов - 1500 мг/л |
5,0 |
Песок мелкозернистый |
|
|
|
|
|
|
Справочное
Пример заполнения таблицы антикоррозионной
защиты несущих
и ограждающих конструкций зданий и сооружений
Номер помещения, участка |
Общая толщина покрытий, мкм |
||||||
Грунтовка |
Покрывной слой |
||||||
Марка материала |
Кол. слоев |
Марка материала |
Кол. слоев |
||||
2, 5, 7 |
Стеки наружные - железобетонные панели |
2 |
90 - 120 |
|
|||
2 |
|||||||
6, 7 |
Колонны, фермы, обслуживающие площадки и т.д. - стальные |
Лак БТ-177 |
1 |
2 |
75 - 90 |
|
|
1, 3 |
Защита несущих и ограждающих конструкций - см. чертеж |
||||||
|
|
|
|
|
|
|
|
Справочное
Пример заполнения таблицы агрессивных воздействий
на фундаменты
под оборудование
Номер помещения, участка |
Марка фундамента |
Номер узла защиты |
Особые условия эксплуатации |
||
1 |
ФО-1 |
Едкий натрий - 70 г/л |
5 |
На раме |
|
2 |
Бак с серной кислотой |
ФО-12 |
2 |
Справочное
Пример оформления ведомости объемов
антикоррозионных
работ по объектам защиты
Наименование |
Итого |
||||||||
Отметка 0,000 |
Отметка 4,800 |
||||||||
Склад кислот |
|||||||||
Пол |
Приямок |
|
Лоток |
Пол |
Лоток |
|
|||
Оклейка полиизобутиленом марки ПСГ толщиной 2,5 мм в 2 слоя на клее 88-Н |
10 |
4 |
|
8 |
2 |
95 |
18 |
|
137 |
Облицовка кислотоупорной керамической плиткой марки КШ толщиной 20 мм на андезитовой замазке с разделкой швов замазкой арзамит-5 |
- |
- |
|
- |
- |
105 |
20 |
|
125 |
Облицовка кислотоупорной керамической плиткой марки КШ толщиной 20 мм на андезитовой замазке |
12 |
5 |
|
10 |
3 |
- |
- |
|
30 |
Содержание
2 Общие данные по рабочим чертежам
3 Рабочие чертежи антикоррозионной защиты
4 Ведомость объемов антикоррозионных работ по объектам защиты
Пример заполнения таблицы условий эксплуатации конструкций зданий и сооружений |
|
Пример заполнения таблицы гидрогеологических данных
|
|
Пример заполнения таблицы антикоррозионной защиты несущих и ограждающих конструкций зданий и сооружений |
|
Пример заполнения таблицы агрессивных воздействий на фундаменты под оборудование |
|
Пример оформления ведомости объемов антикоррозионных работ по объектам защиты |
|
