ГОСТ 5547-93

(ИСО 5743-88, ИСО 5746-88)

ПЛОСКОГУБЦЫ КОМБИНИРОВАННЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

3 Стандарт полностью соответствует требованиям международных стандартов ИСО 5743-88 и ИСО 5746-88, а также соответствует требованиям международного стандарта ИСО 5744-88 в части методов испытаний плоскогубцев с дополнительными требованиями, отражающими потребности народного хозяйства

4 ВЗАМЕН ГОСТ 5547-86

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛОСКОГУБЦЫ КОМБИНИРОВАННЫЕ Технические условия Engineers and lineman¢s pliers. Specifications

ГОСТ 5547-93 (ИСО 5743-88, ИСО 5746-88)

Дата введения 01.01.95

Настоящий стандарт распространяется на комбинированные плоскогубцы (далее плоскогубцы), предназначенные для захвата, манипулирования и перекусывания проволоки.

Стандарт не распространяется на плоскогубцы, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.

Требования настоящего стандарта являются обязательными (кроме разд. 3). Стандарт пригоден для целей сертификации на безопасность по пп. 4.7, 4.8, 4.10, 4.11.

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Плоскогубцы должны изготовляться исполнений:

1 - с удлиненными губками (производственного назначения);

2 - с короткими губками (типа Линнеман).

1.2. Основные размеры плоскогубцев должны соответствовать указанным на черт. 1 и в табл. 1.

Плоскогубцы должны изготовляться без изолирующих и с изолирующими рукоятками в соответствии с ГОСТ 11516.

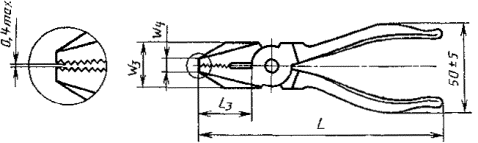

Исполнение 1

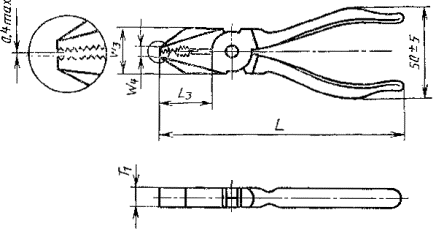

Исполнение 2

Черт. 1

Примечания.

1. Чертеж не определяет конструкцию.

2. Размеры плоскогубцев даны без учета изолирующих рукояток.

3. Плоскогубцы с околошарнирными прорезями изготовляются по заказу потребителя.

Таблица 1

* Размеры плоскогубцев, соответствующие ИСО 5746-88.

Пример условного обозначения комбинированных плоскогубцев исполнения 1 длиной L = 200 мм без изолирующих рукояток с покрытием Х9:

Плоскогубцы 7814-0261 Х9 ГОСТ 5547-93

То же, с изолирующими рукоятками:

Плоскогубцы 7814-0261 И Х9 ГОСТ 5547-93

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Плоскогубцы должны изготовляться в соответствии с требованиями настоящего стандарта или по рабочим чертежам, утвержденным в установленном порядке.

2.2. Плоскогубцы должны изготовляться из стали марок 8ХФ по ГОСТ 5950 и У7А по ГОСТ 1435 или из стали других марок, обеспечивающих выполнение технических требований и выдерживание нагрузок при испытаниях в соответствии с настоящим стандартом.

2.3. Твердость должна быть не ниже, HRC_э:

режущих элементов шарнира........................... 51

режущих кромок губок...................................... 53

зажимных поверхностей................................... 45,5

2.4. На плоских зажимных поверхностях губок должны быть нанесены рифления по ГОСТ 21474.

Допускается на длине шага от вершины губок рифления не наносить.

2.5. Зазор между режущими кромками губок не должен превышать 0,1 мм.

2.6. Соединение в шарнире должно обеспечивать плавное движение без заеданий и люфтов.

Зазор в шарнире между рычагами в диаметральном направлении не должен превышать 0,3 мм на сторону для плоскогубцев длиной 125 мм и 0,4 мм на сторону - для остальных плоскогубцев.

Усилие для раскрытия губок плоскогубцев не должно превышать 9,8 Н.

2.7. Смещение вершин губок плоскогубцев относительно друг друга в направлении оси шарнира не должно превышать 0,2 мм для плоскогубцев длиной 125 мм и 0,3 мм - для остальных плоскогубцев.

2.8. Плоскогубцы должны иметь защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.303, ГОСТ 9.306 и ГОСТ 9.032.

Виды покрытий указаны в приложении 1.

Допускается на поверхности под изолирующие рукоятки защитно-декоративные покрытия не наносить.

2.9. Параметры шероховатости Ra по ГОСТ 2789 поверхностей плоскогубцев под покрытия не должны быть более, мкм:

наружных поверхностей головок, кроме скосов............. 1,6 (3,2)

наружных поверхностей рукояток и скосов.................... 3,2 (6,3)

внутренних поверхностей рукояток................................. 6,3 (12,5)

Примечания.

1. Параметры шероховатости, указанные в скобках, допускаются по согласованию с потребителем.

2. Параметры шероховатости наружных и внутренних поверхностей рукояток для плоскогубцев с изолирующими рукоятками допускаются не более Ra 25 мкм.

2.10. Плоскогубцы, предназначенные для работы в электроустановках напряжением до 1000 В, дополнительно должны соответствовать ГОСТ 11516.

2.11. На плоскогубцах должен быть четко нанесен товарный знак предприятия-изготовителя.

Маркировка плоскогубцев с изолирующими рукоятками по ГОСТ 11516. Остальная маркировка по заказу потребителя.

2.12. Маркировка транспортной и потребительской тары и упаковка плоскогубцев - по ГОСТ 18088.

3. ПРИЕМКА

Приемка плоскогубцев - по ГОСТ 26810 и ГОСТ 11516.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры плоскогубцев проверяют универсальными или специальными средствами измерения.

4.2. Шероховатость поверхностей плоскогубцев проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами (профилографами).

4.3. Проверка твердости плоскогубцев - по ГОСТ 9013.

4.4. Качество гальванических покрытий проверяют по ГОСТ 9.301 и ГОСТ 9.302, лакокрасочных покрытий - по ГОСТ 9.032 и ГОСТ 22133.

4.5. Усилие для раскрытия губок плоскогубцев проверяют приложением нагрузки 9,8 Н к рукояткам на расстоянии от оси шарнира (черт. 2).

4.6. Плоскогубцы исполнений 1 и 2 проверяют на прочность рукояток и на перекусывание проволоки, а типа 1 и на кручение. Испытания проводят до насаживания изолирующих рукояток.

4.7. Испытание плоскогубцев на прочность рукояток проводят приложением нагрузки (черт. 2 и табл. 2) в местах наибольшего расстояния между рукоятками на расстоянии от оси шарнира L₁.

Для испытаний между вершинами губок плоскогубцев вставляют образец, обеспечивающий зазор (3±1) мм. Размеры и профиль образца должны обеспечить контакт на длине (8±1) мм от вершины губок. Образец для испытаний должен иметь твердость 31,5 ... 41,5 НRС_э.

Первоначально к рукояткам прикладывают нагрузку 50 Н и измеряют расстояние между рукоятками W₁, увеличивают нагрузку до усилия F, указанного в табл. 2, затем уменьшают до 50 Н. Нагрузка должна быть приложена 4 раза. После этого повторно измеряют расстояние между рукоятками W₂ на том же расстоянии L₁. Разница между первым и вторым измерениями не должна превышать максимального значения остаточной деформации S = W₁ - W₂, указанного в табл. 2.

Примечание. Если испытание рукояток на прочность невозможно проводить на расстоянии L₁ от оси шарнира, выбирают другое расстояние L₁¢, и пересчитывают прилагаемую нагрузку F¢ по формуле , где F₁ и L₁ из табл. 2.

После испытаний не должно быть деформации инструмента, влияющей на его использование по назначению.

Черт. 2

Таблица 2

Размеры в мм

L₁ - расстояние от оси шарнира до места приложения нагрузок.

L₂ - расстояние от оси шарнира до середины длины режущих кромок.

Примечание. S = W₁ - W₂, где

W₁ - расстояние между рукоятками до испытания;

W₂ - рассеяние между рукоятками после приложения нагрузок.

4.8. Испытания на перекусывание проводят на проволоке средней твердости с приблизительной прочностью на растяжение 1600 МПа. Перед испытанием плоскогубцев на перекусывание необходимо провести калибровку проволоки. Для этого устанавливают в испытательное оборудование два твердосплавных резца (черт. 3), кромки которых отшлифованы под углом 60°±1° с радиусом закругления на вершине 0,3 мм, причем режущие кромки должны быть параллельны друг другу и расположены под прямым углом к проволоке для испытаний, фиксируют силу, необходимую для перекусывания. Среднее значение трех измерений должно соответствовать значению F₂ = (1800±90) Н (табл. 3).

1 - калибровочная проволока; 2 - твердосплавный резец

Черт. 3

Таблица 3

Для испытания на перекусывание проволоку вставляют в губки плоскогубцев (черт. 4) и прикладывают силу F₁ к рукояткам в точках, определенных значениями L₁ и L₂. При этом сила F₁ не должна превышать значений, указанных в табл. 2. После испытаний на режущих кромках не должно быть зазубривания и других дефектов, влияющих на работоспособность.

Примечание. Для плоскогубцев, имеющих другое соотношение рычагов (L₁ и L₂), отличающееся от данных в табл. 2, проводится пересчет наибольшей нагрузки перекусывания F₁¢ по формуле

, где

А - поправочный коэффициент, равный 1,6 для проволоки средней твердости;

F - сила резания по табл. 3.

Черт. 4

4.9. После испытаний по п. 4.8 плоскогубцы должны быть способны перекусывать мягкую медную, медно-оловянную или бронзовую проволоку с прочностью на растяжение 740 - 830 МПа диаметром 1 мм и длиной 25 мм.

Проволока должна быть расположена перпендикулярно режущим кромкам плоскогубцев, поддерживаться только губками плоскогубцев и перекусываться усилием руки полностью без смятия и изгиба.

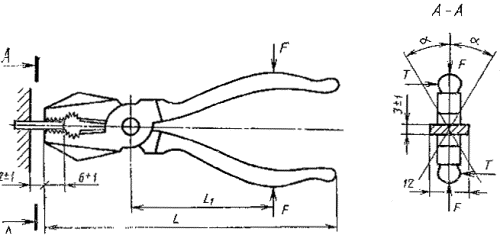

4.10. При испытании на кручение (черт. 5) захватывают плоской зажимной поверхностью плоскогубцев образец-пластину с сечением 3´12 мм твердостью 46 ... 51,5 НRС_э. Прикладывают к рукояткам сжимающую нагрузку 50 Н на расстоянии L₁ от оси шарнира для того, чтобы противодействовать крутящему моменту.

Черт. 5

Крутящий момент Т прикладывают в обоих направлениях. Угол поворота a не должен превышать 15° (табл. 2).

Любое ослабление шарнира или остаточная деформация губок, являющиеся результатом испытаний, не должны влиять на использование инструмента по назначению.

4.11. Кроме испытаний по пп. 4.7 - 4.10 плоскогубцы с изолирующими рукоятками подвергают испытаниям по ГОСТ 11516.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение - по ГОСТ 18088 и ГОСТ 11516.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие плоскогубцев требованиям настоящего стандарта при соблюдении условий хранения, установленных настоящим стандартом.

6.2. Гарантийный срок эксплуатации - 9 мес. со дня продажи через розничную торговую сеть, а для внерыночного потребления - с момента получения потребителем.

ПРИЛОЖЕНИЕ 1

Обязательное

ЗАЩИТНО-ДЕКОРАТИВНЫЕ ПОКРЫТИЯ

ПРИЛОЖЕНИЕ 2

Справочное

СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА МЕЖДУНАРОДНЫМ СТАНДАРТАМ ИСО 5743-88, ИСО 5744-88, ИСО 5746-88

Размеры плоскогубцев и величины параметров, определяющих условия проведения их испытаний на прочность рукояток, перекусывание проволоки и кручение по настоящему стандарту полностью охватывают номенклатуру размеров и соответствуют величинам параметров, определяющих условия проведения испытаний по международному стандарту ИСО 5746-88. Размеры плоскогубцев по стандарту ИСО 5746-88 отмечены в табл. 1 стандарта знаком*.

Технические требования к плоскогубцам, установленные в настоящем стандарте, полностью соответствуют требованиям международного стандарта ИСО 5743-88.

Методы испытаний плоскогубцев полностью соответствуют международному стандарту ИСО 5744-88.

Дополнительно в настоящем стандарте расширена номенклатура размеров плоскогубцев, а также конкретизированы требования к материалу, твердости, шероховатости и точности для изготовления плоскогубцев, установлены требования к правилам приемки, методам контроля, упаковке, транспортированию и хранению плоскогубцев.
