ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ
ПАРАМЕТРЫ, ХАРАКТЕРИСТИКИ И ОБОЗНАЧЕНИЯ
ГОСТ 2789-73
(СТ СЭВ 638-77)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ Параметры и характеристики Surface roughness. Parameters and |
ГОСТ (CT СЭВ 638-77) Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 23 апреля 1973 г. № 995 срок введения установлен
с 01.01.75
1. Настоящий стандарт распространяется на шероховатость поверхности изделий независимо от их материала и способа изготовления (получения поверхности). Стандарт устанавливает перечень параметров и типов направлений неровностей, которые должны применяться при установлении требований и контроле шероховатости поверхности, числовые значения параметров и общие указания по установлению требований к шероховатости поверхности.
Стандарт не распространяется на шероховатость ворсистых и других поверхностей, характеристики которых делают невозможным нормирование и контроль шероховатости имеющимися методами, а также на дефекты поверхности, являющиеся следствием дефектов материала (раковины, поры, трещины) пли случайных повреждений (царапины, вмятины и т. д.).
Стандарт полностью соответствует CT СЭВ 638-77 и международной рекомендации по стандартизации ИСО Р 468.
2. Требования к шероховатости поверхности должны устанавливаться, исходя из функционального назначения поверхности для обеспечения заданного качества изделий. Если в этом нет необходимости, то требования к шероховатости поверхности не устанавливаются и шероховатость этой поверхности контролироваться не должна.
3. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из перечня, приведенного в п. 6, значений выбранных параметров (по п. 8) и базовых длин, на которых происходит определение параметров.
Если параметры Ra, Rz, Rmax определены на базовой длине в соответствии с табл. 5 и 6 справочного приложения 1, то эти базовые длины не указываются в требованиях к шероховатости.
При необходимости дополнительно к параметрам шероховатости поверхности устанавливаются требования к направлению неровностей поверхности, к способу или последовательности способов получения (обработки) поверхности.
Числа из табл. 2-4 и п. 9 используются для указания наибольших и наименьших допускаемых значений, границ допускаемого диапазона значений и номинальных значений параметров шероховатости.
Для номинальных числовых значений параметров шероховатости должны устанавливаться допустимые предельные отклонения.
Допустимые предельные отклонения средних значений параметров шероховатости в процентах от номинальных следует выбирать из ряда 10; 20; 40. Отклонения могут быть односторонними и симметричными.
4. Требования к шероховатости поверхности не включают требований к дефектам поверхности, поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено. При необходимости требования к дефектам поверхности должны быть установлены отдельно.
5. Допускается устанавливать требования к шероховатости отдельных участков поверхности (например, участкам поверхности, заключенным между порами крупнопористого материала, к участкам поверхности срезов, имеющим существенно отличающиеся неровности).
Требования к шероховатости поверхности отдельных участков одной поверхности могут быть различными.
6. Параметры шероховатости (один или несколько) выбираются из приведенной номенклатуры:
Ra - среднее арифметическое отклонение профиля;
Rz - высота неровностей профиля по десяти точкам;
Рmax - наибольшая высота профиля;
Sm - средний шаг неровностей;
S - средний шаг местных выступов профиля;
tp - относительная опорная длина профиля, где р - значения уровня сечения профиля.
Параметр Ra является предпочтительным.
1-6. (Измененная редакция, Изм. № 1).
7. Типы направлений неровностей поверхности выбираются из табл. 1.
Таблица 1
|
Схематическое изображение |
Пояснение |
|
|
Параллельное |
|
Параллельно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования |
|
Перпендикулярное |
|
Перпендикулярно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования |
|
Перекрещивающееся |
|
Перекрещивание в двух направлениях наклонно к линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования |
|
Произвольное |
|
Различные направления по отношению к липни, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования |
|
Кругообразное |
|
Приблизительно кругообразно по отношению к центру поверхности, к шероховатости которой устанавливаются требования |
|
Радиальное |
|
Приблизительно радиально по отношению к центру поверхности, к шероховатости которой устанавливаются требования |
8. Числовые значения параметров шероховатости (наибольшие, наименьшие, номинальные или диапазоны значений) выбираются из пп. 8.1; 8.2; 8.3; 8.4.
8.1. Среднее арифметическое отклонение профиля Ra.
Таблица 2
мкм
|
10,0 |
1,00 |
0,100 |
0,010 |
|
|
80 |
8,0 |
0,80 |
0,080 |
0,008 |
|
63 |
6,3 |
0,63 |
0,063 |
- |
|
50 |
5,0 |
0,50 |
0,050 |
- |
|
40 |
4,0 |
0,40 |
0,040 |
- |
|
32 |
3,2 |
0,32 |
0,032 |
- |
|
25 |
2,5 |
0,25 |
0,025 |
- |
|
20 |
2,0 |
0,20 |
0,020 |
- |
|
16,0 |
1,60 |
0,160 |
0,016 |
- |
|
12,5 |
1,25 |
0,125 |
0,012 |
- |
Примечание. Предпочтительные значения параметров подчеркнуты.
8.2. Высота неровностей профиля по 10 точкам Rz и наибольшая высота неровностей профиля Rmax.
Таблица 3
мкм
|
- |
1000 |
100 |
10,0 |
1,00 |
0,100 |
|
- |
800 |
80 |
8,0 |
0,80 |
0,080 |
|
- |
630 |
63 |
6,3 |
0,63 |
0,063 |
|
- |
500 |
50 |
5,0 |
0,50 |
0,050 |
|
- |
400 |
40 |
4,0 |
0,40 |
0,040 |
|
- |
320 |
32 |
3,2 |
0,32 |
0,032 |
|
- |
250 |
25,0 |
2,5 |
0,25 |
0,025 |
|
- |
200 |
20,0 |
2,0 |
0,20 |
- |
|
1600 |
160 |
16,0 |
1,60 |
0,160 |
- |
|
1250 |
125 |
12,5 |
1,25 |
0,125 |
- |
Примечание. Предпочтительные значения параметров подчеркнуты.
8, 8.1 и 8.2. (Измененная редакция, Изм. № 1).
8.3. Средний шаг неровностей Sm и средний шаг неровностей по вершинам S.
Таблица 4
мм
|
- |
10,0 |
1,00 |
0,100 |
0,010 |
|
- |
8,0 |
0,80 |
0,080 |
0,008 |
|
- |
6,3 |
0,63 |
0,063 |
0,006 |
|
- |
5,0 |
0,50 |
0,050 |
0,005 |
|
- |
4,0 |
0,40 |
0,040 |
0,004 |
|
- |
3,2 |
0,32 |
0,032 |
0,003 |
|
- |
2,5 |
0,25 |
0,025 |
0,002 |
|
- |
2,0 |
0,20 |
0,020 |
- |
|
- |
1,00 |
0,160 |
0,0160 |
- |
|
12,5 |
1,25 |
0,125 |
0,0125 |
- |
8.4. Относительная опорная длина профиля tp: 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90%.
10. Числовые значения базовой длины l выбираются из ряда: 0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8; 25 мм.
11. (Исключен, Изм. № 1).
12. Числовые значения параметров шероховатости по п. 8 относятся к нормальному сечению.
13. Направление сечения не оговаривается, если требования технической документации относятся к направлению сечения на неверности, которое соответствует наибольшим значениям высотных параметров.
(Измененная редакция, Изм. № 1).
14. (Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Таблица 1
Соотношение значений параметра Ra и базовой длины
|
Ra, мкм |
l, мм |
|
До 0,025 |
0,08 |
|
Св. 0,025 » 0,4 |
0,25 |
|
» 0,4 » 3,2 |
0,8 |
|
» 3,2 » 12,5 |
2,5 |
|
» 12,5 » 100 |
8,0 |
Таблица 2
Соотношение значений параметров Rz, Rmax и базовой длины
|
Rz=Rmax, мкм |
l, мм |
|
До 0,10 |
0,08 |
|
Св. 0,10 » 1,6 |
0,25 |
|
» 1,6 » 12,5 |
0,8 |
|
» 12,5 » 50 |
2,5 |
|
» 50 » 400 |
8 |
ПРИЛОЖЕНИЕ 2
Справочное

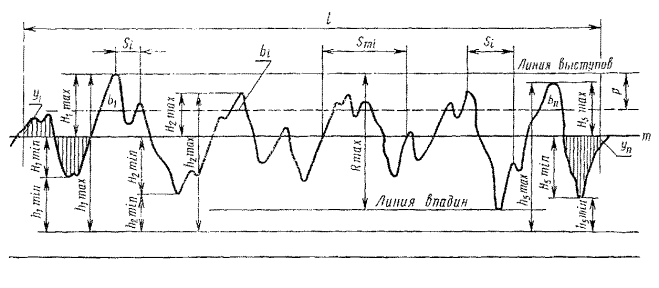

Термины и определения
|
Термин |
Обозначение |
Определение |
|
1. Номинальная поверхность |
|
Поверхность, заданная в технической документации без учета допускаемых отклонений |
|
2. Базовая линия (поверхность) |
|
Линия (поверхность) заданной геометрической формы, определенным образом проведенная относительно профиля (поверхности) и служащая для оценки геометрических параметров поверхности |
|
3. Нормальное сечение |
|
Сечение, перпендикулярное базовой поверхности |
|
4. Базовая длина |
l |
Длина базовой линии, используемая для выделения неровностей, характеризующих шероховатость поверхности |
|
5. Средняя линия профиля |
m |
Базовая линия, имеющая форму номинального профиля и проведенная так, чтоб в пределах базовой длины среднее квадратическое отклонение профиля до этой линии минимально |
|
6. Выступ профиля |
|
Часть реального профиля, соединяющая две соседние точки пересечения его со средней линией профиля, направленная из тела |
|
7. Впадина профиля |
|
Часть реального профиля, соединяющая две соседние точки пересечения его со средней линией, направленная из тела |
|
8. Линия выступов профиля |
|
Линия, эквидистантная средней линии, проходящая через высшую точку профиля в пределах базовой длины |
|
9. Линия впадин профиля |
|
Линия, эквидистантная средней линии, проходящая через низшую точку профиля в пределах базовой длины |
|
10. Неровность профиля |
|
Выступ профиля и сопряженная с ним впадина профиля |
|
11. Направление неровностей поверхности |
|
Условный рисунок, образованный нормальными проекциями экстремальных точек неровностей поверхности на среднюю поверхность |
|
12. Шероховатость поверхности |
|
Совокупность неровностей поверхности с относительно малыми шагами. выделенная с помощью базовой длины |
|
13. Шаг неровностей профиля |
|
Отрезок средней линии профиля, ограничивающий неровность профиля |
|
14. Шаг местных выступов профиля |
|
Длина отрезка средней линии между проекциями на нее двух наивысших точек соседних местных выступов профиля |
|
15. Средний шаг неровностей профиля |
Sm |
Среднее значение шага неровностей профиля в пределах базовой длины |
|
16. Средний шаг местных выступов профиля |
S |
Среднее значение шага местных выступов профиля в пределах базовой длины |
|
17. Высота неровностей профиля по десяти точкам |
Rz |
Сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины
где ypmi - высота i-го наибольшего выступа профиля; yumi - глубина i-й наибольшей впадины профиля |
|
18. Наибольшая высота профиля |
Rmax |
Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины |
|
19. Отклонение профиля |
У |
Расстояние между любой точкой профиля и средней линией |
|
20. Среднее арифметическое отклонение профиля |
Ra |
Среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины
или
где l - базовая длина; n - число выбранных точек профиля на базовой длине |
|
21. Опорная длина профиля |
hР |
Сумма длин отрезкой в пределах базовой длины, отсекаемых на заданном уровне в материале профиля линией, эквидистантной средней линии |
|
22. Относительная опорная длина профиля |
|
Отношение опорной длины профиля к базовой длине |
|
23. Уровень сечения профиля |
p |
Расстояние между линией выступов профиля и линией, пересекающей профиль эквидистантной линии выступов профиля |
Приложения 1 и 2 (Измененная редакция, Изм. № 1).
|
|
