ТЕХНОЛОГИЧЕСКАЯ
КАРТА
МОНТАЖА ДАТЧИКОВ СОСТАВА И СВОЙСТВ ГАЗОВ
И ЖИДКОСТЕЙ
Москва 1990
Подготовлена Одесским филиалом института «Оргэнергострой»
Составители: А.Г. Клименко, С.Б. Юрковецкий, Я.Ф. Дайн
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Технологическая карта монтажа датчиков состава и свойств газов и жидкостей предназначена для использования при монтаже систем автоматизации на объектах энергетики, при разработке проектов производства работ.
В технологической карте рассматривается монтаж газоанализаторов, солемеров, концентратомеров, рН-метров.
В табл. 1 приведены основные типы датчиков состава и свойств газов и жидкостей, применяемых в энергетике, их монтажные характеристики и способы установки. Таблица составлена на основании Каталога «Приборы и средства автоматизации. Ч. 1, разд. 1.5. Приборы для определения состава и свойств газов, жидкостей, твердых и сыпучих веществ» (М., Информприбор, 1989) и номенклатур заводов-изготовителей.
Технологическая карта содержит указания по организации и технологии монтажа датчиков, перечень механизмов, приспособлений и инструментов, используемых при монтаже, перечень материальных ресурсов, технико-экономические показатели, указания по технике безопасности при производстве работ.
Материально-технические ресурсы и технико-экономические показатели рассчитаны на один датчик.
Технологическая карта разработана в соответствии с «Методическими указаниями по разработке типовых технологических карт в строительстве». ЦНИИОМТП Госстроя СССР, М., 1987.
Монтаж отборных устройств, импульсных и кабельных линий, изготовление установочных конструкций в данной карте не рассматриваются.
ПЕРЕЧЕНЬ ПРИБОРОВ СОСТАВА И СВОЙСТВ ГАЗОВ И ЖИДКОСТЕЙ
|
Наименование и назначение |
Тип |
Монтажная характеристика |
Способ монтажа |
|
|
1 |
2 |
3 |
4 |
5 |
|
Анализаторы газов |
||||
|
1 |
Газоанализатор для измерения содержания кислорода в газовых смесях |
АГ0011 |
Датчик щитового монтажа 270×250×150 мм имеет два ниппеля для анализируемой среды и три штепсельных разъема, клемму «земля». Масса - 9 кг |
Устанавливается на специальном щите или в закрывающемся шкафу с креплением болтами 2×М16×16. Соединяется с импульсной линией, вспомогательными устройствами трубкой из вакуумной резины |
|
2 |
Газоанализатор для измерения содержания водорода, аргона, азота, гелия в газовых смесях |
АГ0012 |
То же. Масса - 6 кг |
Устанавливается так же. Соединяется с импульсной линией и вспомогательными устройствами трубкой из вакуумной резины или трубками 8×1, 10×2 Ст. 08Х18H10Т. Соответственно у датчика - ниппели типа «ёрш» или ниппели с накидной гайкой |
|
3 |
Газоанализатор для измерения окиси углерода, окиси азота, двуокиси серы в газовых выбросах |
ГИАМ-10 |
Состоит из газоаналитического преобразователя 540×525×200 мм; блока управления и коррекции 525×525×300 мм; блоков пробоподготовки типов I 535×525×200 и II 487×384×120; прибора вторичного аналогового 79×159×590 мм, масса - не более 100 кг. Блоки собираются в шкафу 800×730×2000 мм или на стойке в щите |
Шкаф с газоаналитическим преобразователем, блоком управления и коррекции, блоком пробоподготовки типа II устанавливается на закладные конструкции в полу. Блок пробоподготовки типа I и вторичный прибор устанавливаются на щит. Крепление всех блоков комплектными крепежными изделиями. Стойка с блоками газоанализатора устанавливается так же. Соединяется с импульсной линией и вспомогательными устройствами стальной трубкой |
|
4 |
Газоанализатор для измерения содержания кислорода в газовой смеси |
МН-5130М |
Состоит из приемника 345×520×190 мм; блока контроля с ротаметром 200×200×120 мм; двух стабилизаторов напряжения 257×140×153 мм вторичного прибора типа КСМ2 240×320×480 мм. Приемник имеет два штепсельных разъема и четыре штуцера для анализируемой и сравнительной газовой смеси. Масса комплекта - 63 кг |
Приемник, стабилизаторы устанавливаются на опорных металлоконструкциях с креплением болтами 4×М10×25 каждый. Блок контроля с ротаметром - так же, крепится винтами 4×М5×15. Вторичный прибор устанавливается на щит с креплением комплектными крепежными изделиями. Элементы газовой схемы (импульсная линия, блок контроля, приемник, баллон со сравнительным газом) соединяются трубками 8×1, 10×2 Ст. 08Х18H10Т |
|
5 |
Газоанализатор для измерения содержания кислорода в дымовых газах котлов |
МН 5106-2 |
Состоят из отборного устройства с фильтром, блока пробоподготовки 240×830×190 мм, преобразователя 520×350×210 мм вторичного прибора типа КСП2. Блок пробоподготовки имеет три штуцера для анализируемого газа, два штуцера подвода-отвода охлаждающей воды. Преобразователь имеет два штуцера для газа и три штепсельных разъема. Общая масса - 44 кг |
Фильтр отборного устройства устанавливается в газоход через закладную трубу в обмуровке. Блок пробоподготовки, собранный на раме, устанавливается на опорные металлоконструкции с креплением болтами 4×М8×25. Преобразователь также крепится к опорным металлоконструкциям болтами 4×М10×25. Вторичный прибор устанавливается на щите. Элементы газовой схемы соединяются трубками диаметром 8×1 или диаметром 10×2 из Ст. 08Х18H10Т, привариваемыми к ниппелям комплектных накидных гаек прибора. Преобразователь со вторичным прибором соединяется кабелем типа КЭРШ. Преобразователь, вторичный прибор и экраны соединительных кабелей заземляются (рис. 1). |
|
6 |
Вспомогательные устройства для газоанализаторов |
ХК-1 |
Холодильник имеет четыре штуцера с накидными гайками для анализируемого газа и охлаждающей воды. |
Устанавливаются на опорных металлоконструкциях или на щите с креплением болтами 4×М10×16 (ХК-1; ФП-1; МПР-1-68) или 2×М8×16 (РД-10 и др.). Присоединение привариваемыми к ниппелям накидных гаек стальными трубами диаметром 10 мм (охлаждающая вода к холодильнику), диаметром 14 мм (подвод газа к холодильнику), диаметром 8 мм (остальное). |
|
ФП-1 |
Фильтр предварительной очистки имеет два ниппеля с накидными гайками. |
|||
|
РД-10 |
Редуктор имеет два ниппеля. |
|||
|
МПР-1-68 |
Побудитель расхода с ниппелями. |
|||
|
Б-12 А |
Блок контроля. |
|||
|
Б-1(3) А |
Блок контроля и фильтрации |
|||
|
7 |
Дымомер для контроля сжигания топлива в топках котлов |
ДМП-205 М |
Состоит из осветителя 710×200×298 мм; светоприемника 710×200×298 мм; электронного блока 120×180×405; стабилизатора С-0,16 и вторичного прибора |
Фланцы осветителя и светоприемника устанавливаются на ответных фланцах окон газохода или привариваются к металлической обшивке газохода. Электронный блок и стабилизатор устанавливаются на опорных металлоконструкциях с креплением болтами; вторичный прибор - на щите |
|
8 |
Кулонометрический измеритель влажности газов |
«Байкал-4» |
Состоит из преобразователя (исп. I) 316×198×186 мм, щитового монтажа, блока питания 316×198×215 мм, измерителя расхода газа ИРГП-3, вторичного прибора типа КСП2. Общая масса - 34 кг. Преобразователь имеет два ниппеля с накладными гайками для газа и штепсельный разъем. Блок питания - три штепсельных разъема. Преобразователь исполнения II диаметром 36×165 мм. Выполнен для установки в стенку камеры, где измеряется влажность |
Преобразователь исполнения I устанавливается на щите или кронштейне с креплением комплектными крепежными деталями и тремя винтами. Преобразователь исполнения II устанавливается в наклонную бобышку М45×1,5 на стенке камеры, где измеряется влажность. Штуцер преобразователя вворачивается в бобышку, уплотнение - резиновой прокладкой (рис. 2). Блок питания и вторичный прибор щитового монтажа. Соединительные линии (исп. I) длиной не более 2 м выполняются из трубки диаметром 3×0,5, Ст. 12Х18H10Т. Все элементы измерителя и экран соединительного кабеля типа МКШЭ заземляются медными проводами диаметром 2 мм. |
|
9 |
Гигрометр для измерения относительной влажности воздуха |
«Волна-2М» |
Состоит из первичного преобразователя диаметром 32×192 мм, измерительного блока 160×160×280 мм, вторичного прибора типа КОИ. Общая масса - 23 кг. Первичный преобразователь имеет один, а измерительный блок три штепсельных разъема |
Первичный преобразователь устанавливается чувствительным элементом вниз на кронштейне с креплением комплектными скобой и болтами. Измерительный блок и вторичный прибор устанавливаются на щите с креплением комплектными крепежными изделиями и винтами. Первичный преобразователь с измерительным блоком соединяется кабелем МКШЭ, а к вторичному прибору - кабель ШРПА. Все элементы прибора и экраны кабелей заземляются медным проводом диаметром 2 мм |
|
10 |
Термохимический сигнализатор довзрывоопасных концентраций горючих газов и паров |
ЩИТ-2-2 |
Состоит из пяти датчиков ДТХ-128-1 140×185×160 и блока питания БПС 395×520×198 мм |
Датчики устанавливаются на панели или опорной металлоконструкции с креплением винтами 4×М6×10. Подвод сжатого воздуха, вход-выход анализируемой смеси осуществляется стальными трубами диаметром 8 мм, привариваемыми к штуцерам с накидными гайками в комплекте датчиков. Блок питания выполнен для щитового монтажа с креплением винтами 4×М6×12 |
|
Анализаторы жидкостей |
||||
|
11 |
Солемер для водных растворов |
СКМ |
Состоит из проточного типа ДСВ 20-23, 370×180×115 мм или погружного датчика типа ДСВ 24-27, 290×159×110 мм и вторичного прибора типа КМ140. Комплект может иметь 1, 2, 4, 6 датчиков. Может комплектоваться охладителем ОВС-01 642×250×270 мм и (для многоточечных приборов) переключателем ПМ-3К 260×114×114 мм, клеммным ящиком ЯСС 270×216×188 мм Предусмотрен сальниковый ввод кабеля. Масса комплекта одноточечного прибора - не более 48 кг |
Проточный датчик устанавливается на конструкции с креплением болтами 4×М10×20. Соединяется с линией трубами диаметром 14×2, привариваемыми к комплектным ниппелям накидных гаек. Погружной датчик устанавливается на оборудовании на фланце с прокладкой с креплением болтами 4×М8×20. Вспомогательные устройства устанавливаются на щит с креплением болтами 4×М14×25 (охладитель); 4×М8×20 (переключатель, клеммный ящик). Охладитель соединяется с линиями охлаждающей и анализируемой воды трубами диаметром 14×2, привариваемыми к комплектным ниппелям накидных гаек |
|
12 |
Кондуктометрический солемер для воды высокой чистоты |
СККТ СКПВ СКПП |
Состоит из концентратора с датчиком на каркасе настенного монтажа 375×355×2757 мм (СККТ) или концентратора с датчиком и охладителем на каркасе 375×574×2757 мм (СКПВ; СКПП) и вторичного прибора типа КСМ2. Масса комплекта - не более 127 кг |
Каркас датчика устанавливается на опорной металлоконструкции с креплением болтами 4×М10×30. Подвод греющего пара, охлаждающей воды, анализируемой воды - трубами из коррозионно-стойкой стали диаметром 10×2 (анализируемая вода), диаметром 18×2 (греющий пар), диаметром 30×2 (отвод конденсата), диаметром 45×2 (охлаждающая вода). Трубы привариваются к выходным ниппелям концентратора. Вторичный прибор выполнен для щитового монтажа |
|
13 |
Анализатор-солемер для водных растворов |
УСКМ |
Состоит из проточного датчика ДСВ-22 375×180×115 мм с крепежной скобой, накидными гайками с ниппелями, сальниковым вводом кабеля и вторичного прибора типа КМ140. Масса комплекта - не более 18 кг |
Датчик устанавливается на опорной металлоконструкции с креплением болтами 4×М10×25. Трубы диаметром 10 привариваются к ниппелям. Соединительный кабель должен быть экранированным. Вторичный прибор выполнен для щитового монтажа |
|
14 |
Кондуктометр для измерения солесодержания пара, питательной воды и т.п. |
АК-310 |
Состоит из блока чувствительного элемента с фильтром, собранных на каркасе настенного монтажа 900×300×170 мм; первичного преобразователя 206×200×205 мм; измерительного преобразователя 280×270×130 мм; вторичного прибора типа КСП2. Масса комплекта - 16 кг |
Датчик устанавливается на опорной металлоконструкции с креплением болтами 4×М8×20. Остальные элементы - щитового монтажа. Первичный преобразователь крепится к щиту винтами 4×М5×20. Соединение датчика с линией - стальными трубами диаметром 8×1, 10×2 Ст. 08Х18Н10Т с приваркой к комплектным ниппелям накидных гаек датчика |
|
15 |
Солемер для котловой воды |
САР |
Состоит из первичного преобразователя БПП 1105×480×187 мм; измерительного преобразователя ПИ и вторичного прибора типа КСП2. Масса комплекта - не более 113 кг |
Первичный преобразователь устанавливается на опорную металлоконструкцию или щит с креплением болтами 4×М12×25. Соединительные трубки с анализируемой и охлаждающей водой привариваются к комплектным ниппелям накидных гаек. Измерительный преобразователь и вторичный прибор выполнен для щитового монтажа |
|
16 |
Концентратомер кондуктометрический для водных растворов |
АКК-201 |
Состоит из первичного преобразователя проточного 116×40×226 мм или погружного типа диаметром 105×500 (1000; 1500) мм; измерительного преобразователя 210×210×323 мм с микроамперметром; вторичного прибора типа КСП2. Масса комплекта - 7 кг |
Проточный датчик устанавливается в байпасный трубопровод с креплением с помощью комплектного хомута на опорной металлоконструкции. Штуцера датчика соединяются с трубопроводом короткими трубками из вакуумной резины. Погружной датчик устанавливается на ответный фланец диаметром 105 на оборудование. Крепление - болтами 4×М12×35. Для открытых емкостей используется кронштейн. Измерительный преобразователь крепится к щиту винтами 4×М4×12. Вторичный прибор выполнен для щитового монтажа |
|
Концентратомер кондуктометрический для водных растворов |
КК-8 КК-9 |
Состоит из проточного (КК-8) 185×212×290 мм или погружного (КК-9) датчика диаметром 185×500 (1000; 1500) мм; измерительного блока 160×90×136 мм; вторичного прибора. Соединительный кабель между датчиком и преобразователем защищен металлорукавом |
Проточный датчик устанавливается на байпасном трубопроводе между ответными фланцами с креплением болтами 2×4×М10×35. Погружной датчик устанавливается на патрубке технологического аппарата с креплением болтами 4×М16×25. Измерительный блок и вторичный прибор выполнен для щитового монтажа |
|
|
18 |
рН-метр для определения активности ионов водорода в растворах |
рН-220 |
Состоит из погружного (ДПг-4м) или проточного (ДМ-5М) датчика; промышленного преобразователя и вторичного прибора. Погружной датчик имеет фланец. Проточный - два фланца диаметром 100 мм. В комплекте с датчиками поставляется регулятор давления РДС, коробка зажимов, соединительные кабели, в металлорукаве. Масса комплекта - до 50 кг |
Погружной датчик устанавливается на патрубке с фланцем Ду = 80 мм на технологическом аппарате, крепление болтами 4×М16×35. К фланцу на комплектном кронштейне крепится винтами 2×М6×10 РДС и коробка зажимов. Проточный датчик устанавливается между ответными фланцами технологического трубопровода с креплением болтами (шпильками) 4×М10. Все фланцевые соединения уплотняются резиновыми прокладками. РДС и коробка зажимов устанавливаются на комплектном кронштейне, который крепится к опорной металлоконструкции. Промышленный преобразователь и вторичный прибор выполнен для щитового монтажа |
|
19 |
рН-редоксметр для измерения активной концентрации ионов водорода и окислительно-восстановительных реакций |
рН-226 |
Состоит из гидравлического блока с блоком усиления, собранных на панели настенного монтажа 605×470×120 мм и блока преобразователя 375×172×212 мм. Масса комплекта - 16 кг |
Панель с блоками устанавливается на опорной металлоконструкции с креплением болтами 4×М10×25. Стальные трубы с измеряемой средой привариваются к штуцерам гидравлического блока. Преобразователь крепится на щит винтами 4×М5×15 |
|
20 |
Иономерный анализатор жидкости (ионы Nа в питательной воде) |
рNа-201 |
Анализатор выпускается в напольном шкафу 620×700×1700 мм с комплектными ниппелями, с накидными гайками, с сальниковыми вводами кабелей. Вторичный прибор типа КСУ2. Масса комплекта - не более 200 кг |
Шкаф анализатора устанавливается на закладные конструкции в полу с креплением болтами 4×М16×40. Импульсные трубы привариваются к комплектным ниппелям накидных гаек. Экранированный соединительный кабель прокладывается в защитных трубах. Вторичный прибор выполнен для щитового монтажа |
|
21 |
То же |
рNа-205 |
Состоит из гидравлического блока, собранного на плате настенного монтажа 560×340×120 мм; измерительного преобразователя 334×316×167 мм; калибратора 340×146×120 мм. Масса комплекта - 25 кг |
Гидравлический блок устанавливается на опорных металлоконструкциях с креплением болтами 4×М8×25. Преобразователь и калибратор устанавливаются на щит с креплением комплектными деталями. Присоединение аналогично п. 17. |
|
22 |
Анализатор раствора нейтронный базовый для измерения концентрации борной кислоты в реакторной установке ВВЭР |
НАР-Б |
Состоит из датчика погружного или навесного типа и измерительного пульта 530×240×760 мм. Общая масса - 92 кг. Погружной датчик имеет два штуцера для подвода-отвода охлаждающей воды и штепсельные разъемы |
Погружной датчик устанавливается в комплектной гильзе в емкость, где измеряется концентрация, крепление болтами. Трубки охлаждающей воды привариваются к комплектным ниппелям накидных гаек. Навесной датчик устанавливается на технологическом трубопроводе и крепится к нему комплектным хомутом с болтовым соединением. Пульт измерительный размещается в специальном помещении, выполнен для щитового монтажа. Длина соединительных кабелей не более 250 м. Все крепежные детали и соединительные кабели поставляются комплектно с прибором. Все элементы анализатора и экраны кабелей заземляются |
Рис. 1. Установка газоанализатора МН 5106-2 на стене

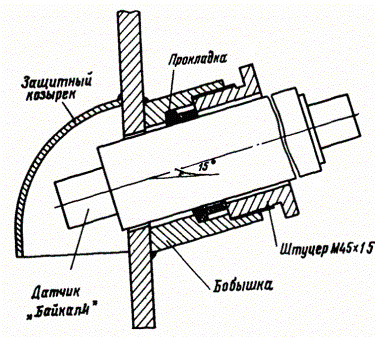

Рис. 2. Установка датчика «Байкал-4» в стену камеры
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
2.1. Общие указания
2.1.1. До начала работ по монтажу датчиков состава и свойств газов и жидкостей должны быть:
выполнены строительные и отделочные работы в помещениях;
закончен монтаж основного технологического оборудования и трубопроводов;
оборудованы площадки для обслуживания приборов;
обеспечены освещение, сварочная сеть, вентиляция в зоне монтажа;
установлены закладные детали под щиты, шкафы;
установлены отборные устройства на технологических трубопроводах и оборудовании;
получены от заказчика приборы и оборудование, имеющие штамп госповерителя;
выполнен контур заземления;
получена проверенная рабочая документация.
2.1.2. Закладные (отборные) устройства контролируемой среды на технологическом оборудовании и трубопроводах устанавливаются организацией, монтирующей оборудование и трубопроводы, или заводом-изготовителем трубопроводов.
2.1.3. Помещение для групповой установки датчиков состава и свойств газов и жидкостей должно быть взрывобезопасным; в воздухе не должно быть пыли и химически агрессивных примесей; датчики должны быть защищены от механических вибраций, электромагнитных полей, сильных потоков воздуха, теплового излучения.
2.1.4. К отдельно стоящим щитам (шкафам) газоанализаторов, где это требуется заводской инструкцией, подводится приточная и вытяжная вентиляция.
2.1.5. Контролируемая среда должна быть очищена от механических примесей, охлаждена до требуемой температуры, поступать в датчик стабильным потоком. Фильтры, охладители, побудители расхода, средства контроля расхода и давления могут поставляться комплектно с прибором и устанавливаются вблизи датчика.
2.1.6. Монтаж датчиков выполняется после письменного разрешения заказчика.
2.1.7. К началу работ обеспечить доставку в зону монтажа приборов, материалов, приспособлений. Мелкие грузы транспортировать в контейнерах. Транспортировка выполняется в соответствии с рекомендациями ППР.
2.2. Работы в монтажно-заготовительной мастерской (МЗМ)
2.2.1. Отсутствующие в номенклатуре ССО «Электромонтаж» закладные (отборные) устройства изготавливаются по разрешению заказчика по согласованным с ним чертежам.
2.2.2. В МЗМ также изготавливают:
опорные металлоконструкции для установки датчиков и вспомогательных устройств нещитового монтажа, для прокладки импульсных и дренажных трубопроводов;
нестандартные изделия и детали;
узлы трубной обвязки и элементы трубных трасс;
прокладки для уплотняемых резьбовых соединений, не изготавливаемые серийно.
2.3. Работы в зоне монтажа
2.3.1. Место установки датчиков должно быть указано в рабочей документации, максимально приближено к месту отбора пробы на анализ, а также должно обеспечивать свободный доступ к прибору для обслуживания и настройки.
2.3.2. Готовые настенные опорные металлоконструкции для датчиков типа АК-310, МН-5130М, СККТ, СКПВ, САР, рН-226 и т.п. и вспомогательных устройств устанавливаются пристрелкой или приваркой к закладным деталям.
Опорные металлоконструкции для погружных датчиков типов СКМ АКК-201, КК-9, рН-220 представляют собой патрубок с фланцем, ответным фланцу прибора, приваренный к технологическому аппарату.
Опорная конструкция для погружного датчика НАР-Б представляет собой гильзу, устанавливаемую в емкость с измеряемой средой.
2.3.3. Датчики и вспомогательные устройства крепятся к металлоконструкциям при помощи болтов (винтов).
2.3.4. Датчики АГ-0011, АГ-0012, ЩИТ-2, измерительные преобразователи, вторичные приборы устанавливаются на щит с креплением винтами или комплектными крепежными изделиями.
2.3.5. ГИАМ-10, рНа-201 выпускаются заводом в шкафном исполнении. Шкаф устанавливается на закладных в полу с креплением болтами или сваркой.
2.3.6. Проточные датчики КК-8, ДМ-5М устанавливаются в основной или обводной технологический трубопровод на фланцах. Датчик СКМ имеет накидные гайки с ниппелями, к которым привариваются трубы обвязки. Соединения уплотняются прокладками из материала, соответствующего рабочей документации.
Датчик АКК-201 соединяется с трубопроводом короткими трубками из вакуумной резины.
2.3.7. Проточные датчики, не устанавливаемые непосредственно в технологический трубопровод (СКМ, СККТ, СКПВ, САР и др.), должны иметь видимый разрыв струи, проходящей через них, для чего на дренажной линии устанавливается воронка.
2.3.8. Датчик влагомера «Байкал-4» (исп. II) устанавливается в стенку камеры, где измеряется влажность, на бобышке с уплотнением резиновой прокладкой.
Перед установкой датчик промывается ацетоном.
2.3.9. Навесной датчик анализатора НАР-Б устанавливается на технологический трубопровод с крепление скобой и болтами комплектной поставки. На участке трубопровода в месте установки датчика не должно быть сварных швов, наплывов и т.п.
2.3.10. Стальные трубы для анализируемой среды, охлаждающей воды и др. привариваются к ниппелям накидных гаек, входящих в комплект прибора. Приварка труб из коррозионно-стойкой стали выполняется аргонодуговой сваркой. Для труб из углеродистой стали применяется аргонодуговая или ацетилено-кислородная сварка. Выбор вида сварки производится монтажной организацией.
2.3.11. Для газоанализаторов часто используются соединительные трубки из вакуумной резины. Датчик имеет ниппель под резину типа 1035.011. Аналогичный ниппель приваривается к концу стальной импульсной трубы. Резиновая трубка фиксируется на ниппеле бандажом из мягкой медной проволоки диаметром 0,5 - 1 мм. Длина резиновой трубки должна быть минимальной.
2.3.12. Осветитель и светоприемник дымомера ДМП-205М крепятся комплектными фланцами к ответным фланцам закладных устройств в газоходе. Фланцы осветителя и светоприемника могут устанавливаться на окна в газоходе и привариваться к металлической обшивке.
2.3.13. Подвод кабелей (проводов) к датчикам и блокам выполняется через уплотняемый или сальниковый ввод, через штепсельный разъем. К датчикам и блокам со слабым измерительным сигналом подключаются только экранированные кабели, часто кабели прокладываются в защитных трубах.
2.3.14. Измерительные преобразователи и вторичные приборы обычно снабжены клеммой «земля» на задней стенке прибора. Заземление выполняется свободной жилой кабеля или голым медным проводом сечением 2 - 4 мм2. Аналогично заземляются экраны соединительных кабелей, металлорукав, защитные трубы. Для датчиков рН-метров отдельному заземлению изолированным проводом, затянутым в металлорукав, подлежит корпус датчика.
Щиты и шкафы датчиков заземляются стальной полосой 4×30, присоединяемой к шкафу под болт заземления с зачисткой и смазкой солидолом места соединения, а к контуру заземления - сваркой.
3. Контроль качества работ
При выполнении работ по монтажу датчиков состава и свойств газов и жидкостей контроль качества проводится перед началом работ - входной контроль, в процессе выполнения работ - пооперационный контроль и после окончания работ - приемочный.
В процессе входного контроля производится:
внешний осмотр приборов при получении их со склада с целью обнаружения механических повреждений, особенно целостность электродов рН-метров, сохранность резьбы накидных гаек и штуцеров, крепление штепсельных разъемов, отсутствие обрывов проводов, целостность элементов газовой или гидравлической систем;
проверка комплектности датчика по сопроводительной документации, соответствие паспортных данных рабочей документации;
правильность установки отборных устройств, прокладки импульсных линий.
В процессе монтажа приборов проверяется:
правильность выполнения схемы обвязки датчика трубами и кабелями в соответствии с требованиями заводской инструкции и рабочей документации;
параллельность стене настенных опорных конструкций, наличие расстояния от прибора до стены не менее 50 мм;
надежность соединения элементов газовой (гидравлической) схемы с ниппелями первичного преобразователя, наличие прокладок и соответствие их параметрам среды;
соответствие марки соединительных кабелей (проводов) заводским инструкциям и рабочей документации;
надежность присоединения жил кабелей (проводов) к разъемам и клеммам приборов;
наличие и качество соединений линий заземления.
Приемочный контроль - проверка работоспособности приборов - проводится в период пусконаладочных работ.
4. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
На 1 датчик
|
Единица измерения |
Датчики |
||||||||
|
АГ-0011, АГ-0012 с обвязкой металлическими трубками, щит 2-2 |
АГ-0011, АГ-0012 с обвязкой резиновыми трубками |
ГИАМ-10 |
МН-5130М ДМП-205М |
СКМ (1 - точечный с проточным датчиком), СККТ, СКПВ, рН-220 (ДМ-5М), рNа-201 |
СКМ (6 - точечный с проточным датчиком) |
СКМ (1 - точечный с погружным датчиком), рН-220 (ДПГ-4М) |
СКМ (6 - точечный с погружным датчиком) |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Основная зарплата |
руб. |
10-46 |
9-64 |
4-11 |
14-37 |
5-72 |
24-16 |
4-24 |
18-26 |
|
Трудозатраты |
чел.-ч |
12,29 |
11,51 |
5,14 |
17,01 |
6,67 |
28,64 |
5,76 |
22,7 |
|
чел.-дн. |
1,5 |
1,4 |
0,6 |
2,1 |
0,8 |
3,5 |
0,7 |
2,8 |
|
|
Продолжительность монтажа |
день |
0,8 |
0,7 |
0,3 |
1,1 |
0,4 |
1,8 |
0,4 |
1,4 |
|
Число рабочих |
чел. |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Продолжение табл. 2
|
Показатели |
Единица измерения |
Датчики |
|||||||
|
АКК-201 (с проточным датчиком) УСКМ |
АКК-201 (с погружным датчиком), КК-9, рNa-205 |
САР |
АК-310 |
КК-8, рН-226 |
МН 5106-2 |
«Байкал-4», «Волна-2М» |
НАР-Б |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Основная зарплата |
руб. |
3-03 |
3-40 |
6-44 |
8-20 |
4-02 |
5-94 |
5-48 |
3-66 |
|
Трудозатраты |
чел.-ч |
3,9 |
4,85 |
7,66 |
8,3 |
5,37 |
6,85 |
6,03 |
4,63 |
|
чел.-дн. |
0,5 |
0,6 |
0,9 |
1 |
0,7 |
0,8 |
0,7 |
0,6 |
|
|
Продолжительность монтажа |
день |
0,3 |
0,3 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
|
Число рабочих |
чел. |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Примечание. Наиболее характерные калькуляции затрат труда и заработной платы даны в прил. 3.
5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
5.1. Монтажные механизмы, инвентарь, инструменты, применяемые при монтаже датчиков состава и свойств газов и жидкостей
|
Наименование, характеристика |
Тип, марка, ГОСТ |
|
|
1 |
2 |
3 |
|
|
Транспортные механизмы |
|
|
1 |
Автомобиль грузовой, грузоподъемностью 2,5 т |
ГАЗ-52-03 |
|
2 |
Тележка ручная, грузоподъемностью 0,1 т |
- |
|
|
Сварочное оборудование |
|
|
3 |
Трансформатор сварочный |
ТД-300 |
|
4 |
Электрододержатель с кабелем |
ЭД-315 |
|
5 |
Баллон для кислорода вместимость л … 40 давление, МПа ... 15 |
ГОСТ 949-73, тип Е |
|
6 |
Баллон для ацетилена вместимость, л ... 40 давление, МПа ... 1,6 |
ГОСТ 949-73, тип В |
|
7 |
Баллон для аргона вместимость, л ... 40 давление, МПа ... 15 |
|
|
8 |
Редуктор для кислорода |
БКО-25-2 |
|
9 |
Редуктор для ацетилена |
БАО-5-2 |
|
10 |
Редуктор для аргона |
АР-10 |
|
11 |
Горелка газовая для ацетилено-кислородной сварки |
Г2-05 |
|
12 |
Горелка газовая для аргонодуговой сварки |
ГДС-160 |
|
13 |
Рукав резиновый для кислорода диаметром 6 мм |
|
|
14 |
Рукав резиновый для ацетилена диаметром 6 мм |
|
|
15 |
Шланг аргоновый диаметром 8 мм |
|
|
16 |
Выпрямитель сварочный |
В-302 |
|
17 |
Балластный реостат |
РБ-300 |
|
|
Механизмы и приспособления |
|
|
18 |
Пистолет строительно-монтажный |
ПЦ-84-1 |
|
19 |
Трубогиб рычажный, dмакс = 25 мм |
ТР-10-16 |
|
20 |
Труборез переносной, d = 8 - 26 мм |
МР-94 |
|
21 |
Машина шлифовальная электрическая, круг диаметром 63 мм |
ИЭ-2008 |
|
|
Инструменты |
|
|
22 |
Электропаяльник, 50 Вт |
ЭП-1 |
|
23 |
Ключи гаечные двусторонние; 8-10; 12-14; 17-19; 22-24 |
ГОСТ 2839-80 |
|
24 |
Метр складной металлический, 1000 мм |
ТУ 2-12-156-76 |
|
25 |
Отвес строительный |
ОТ-200 |
|
26 |
Кусачки торцовые с изолирующими рукоятками |
ГОСТ 7282-75 |
|
27 |
Плоскогубцы комбинированные изолированные |
ГОСТ 5547-75 |
|
28 |
Отвертка диэлектрическая, 200×0,5×3,5 |
ГОСТ 21010-75 |
|
29 |
Круглогубцы торцовые, 180×30×50 |
ГОСТ 7283-86Е |
|
|
Инвентарь |
|
|
30 |
Лестница-стремянка, грузоподъемностью 100 кг |
Л-380 |
|
31 |
Лампа переносная, 12 В |
- |
|
32 |
Каска защитная |
«Труд» |
|
33 |
Маска сварщика |
МС |
|
34 |
Очки газосварщика |
Г-2 |
|
35 |
Аптечка |
- |
|
36 |
Плакаты по технике безопасности |
- |
|
37 |
Рукавицы брезентовые |
- |
5.2. Материалы и изделия для монтажа
5.2.1. Монтаж анализаторов газа
На 1 газоанализатор
|
Наименование, характеристика материалов |
ГОСТ |
Единица измерения |
Количество |
|||||||
|
АГ-0011 АГ-0012 |
МН-5130М |
ГИАМ-10 |
«Щит-2-12» |
ДМП-205М |
МН-5106-2 |
«Байкал-4» «Волна-2М» |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1 |
Полоса стальная 40×4 мм |
м/кг |
0,6/0,8 |
1,2/1,6 |
0,6/0,8 |
1,2/1,6 |
0,6/0,8 |
1,2/1,6 |
0,6/0,8 |
|
|
2 |
Дюбель-гвоздь ДГ 3,7×40 |
ТУ 14-4-1231-83 |
" |
12/0,05 |
20/0,08 |
|
10/0,04 |
2/0,008 |
8/0,032 |
4/0,016 |
|
3 |
Проволока углеродистая оцинкованная диаметром 1,5 мм |
" |
0,15/0,002 |
0,6/0,008 |
|
0,9/0,012 |
0,45/0,006 |
0,45/0,006 |
0,3/0,004 |
|
|
4 |
Проволока стальная сварочная СВ04Х19НАМЗ диаметром 2 мм |
" |
0,05 |
0,04 |
0,016 |
0,05 |
|
0,025 |
0,016 |
|
|
5 |
Труба стальная, 10×2 |
" |
2/0,8 |
2/0,8 |
|
|
|
5/2 |
|
|
|
6 |
Труба стальная, 3×0,5 |
" |
|
|
|
|
|
|
2/0,07 |
|
|
7 |
Труба стальная, 8´1 |
" |
2/0,35 |
2/0,35 |
|
|
|
|
|
|
|
8 |
Электрод Э-42, диаметром 3,0 |
кг |
|
|
|
|
|
|
|
|
|
9 |
Припой ПОС-61 |
ГОСТ 21931-76х |
кг |
0,003 |
0,002 |
0,001 |
0,008 |
0,002 |
0,003 |
0,005 |
|
10 |
Проволока медная диаметром 0,5 мм |
ГОСТ 2112-79х |
м/кг |
1/0,002 |
|
|
|
|
|
|
|
11 |
Электрод вольфрамовый неплавящийся ЭВЛ диаметром 2 мм |
г |
0,14 |
0,1 |
0,04 |
0,15 |
|
0,07 |
0,05 |
|
|
12 |
Трубка из поливинилхлоридного пластиката ШТВ 40, диаметром 4 мм |
м/кг |
0,24/0,004 |
0,2/0,0035 |
0,24/0,004 |
0,6/0,01 |
0,2/0,0035 |
0,3/0,005 |
0,45/0,008 |
|
|
13 |
Провод медный МГ-3 |
ГОСТ 26437-85 |
м |
0,5 |
1,5 |
|
3 |
|
1 |
1 |
|
14 |
Ацетон технический |
кг |
|
|
|
|
|
|
0,03 |
|
|
15 |
Аргон газообразный «А» |
м3 |
1,6 |
1,1 |
0,44 |
1,7 |
|
0,55 |
0,33 |
|
|
16 |
Белила цинковые |
кг |
|
|
0,02 |
|
|
|
|
|
|
17 |
Канифоль сосновая |
ГОСТ 19113-84 |
кг |
0,001 |
0,0006 |
0,0003 |
0,0024 |
0,0006 |
0,001 |
0,002 |
|
18 |
Солидол синтетический |
ГОСТ 4366-76х |
кг |
0,005 |
0,01 |
0,002 |
0,001 |
0,001 |
|
|
|
19 |
Спирт этиловый технический |
ГОСТ 17299-78х |
кг |
0,0015 |
0,001 |
0,0005 |
0,004 |
|
0,002 |
0,0025 |
|
20 |
Чернила несмываемые специальные |
|
кг |
0,0005 |
0,001 |
|
0,0005 |
0,001 |
0,001 |
0,0005 |
|
21 |
Ветошь обтирочная |
ГОСТ 4644-75х |
м/кг |
0,1 |
0,2 |
0,2 |
0,1 |
0,1 |
0,1 |
0,1 |
|
22 |
Патрон к пистолету ПЦ-84, ДЗ |
|
шт. |
12 |
20 |
|
10 |
2 |
8 |
4 |
|
23 |
Наконечник к дюбелю, № 2 |
|
шт. |
12 |
20 |
|
10 |
2 |
8 |
4 |
|
24 |
Шкурка шлифовальная |
ГОСТ 5009-82 |
м2 |
0,001 |
0,001 |
0,0015 |
0,002 |
0,0005 |
0,001 |
0,001 |
|
25 |
Бирка маркировочная БК-04П |
ГОСТ 5496-78 |
шт. |
1 |
2 |
|
6 |
1 |
2 |
1 |
|
26 |
Трубка резиновая диаметром 10 мм |
ГОСТ 5496-78 |
м |
1,5 |
|
1,5 |
|
|
|
|
На 1 комплект
5.2.2. Монтаж анализаторов жидкости
|
Наименование, характеристика материалов |
ГОСТ |
Ед. изм. |
СКМ (шесть погружных датчиков) |
СКМ (шесть проточных датчиков) |
УСКМ, НАР-Б |
САР |
СККТ, СКПВ, СКПП |
АК-310 |
АКК-201 (погружной датчик) |
АКК-201 проточный датчик) |
КК-8 |
КК-9 |
рН-220 (погружной датчик) |
рН-220 (проточный датчик) |
рН-226 |
рNа-201 |
рNа-205 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|
1 |
Полоса стальная 30×4 |
м/кг |
|
|
|
|
|
1,3 1,2 |
|
|
|
|
|
|
|
1,3 1,2 |
|
|
|
2 |
Дюбель-гвоздь ДП 3,7×40 |
ТУ 14-4-1231-83 |
м/кг |
|
|
|
|
4 0,016 |
4 0,016 |
|
|
|
|
|
|
4 0,016 |
|
0,45 0,006 |
|
3 |
Проволока углеродистая оцинкованная, диаметром 1,5 мм |
м/кг |
1,5 0,02 |
1,5 0,02 |
0,15 0,002 |
0,75 0,01 |
0,45 0,006 |
0,45 0,006 |
0,45 0,006 |
0,45 0,004 |
0,3 0,004 |
0,3 0,004 |
0,3 0,004 |
0,3 0,004 |
0,3 0,004 |
|
0,45 0,006 |
|
|
4 |
То же, СВ04Х19-НАМЗ, диаметром 2 мм |
м/кг |
|
0,08 |
0,006 |
0,025 |
0,025 |
0,002 |
|
|
|
|
|
|
0,01 |
0,008 |
0,01 |
|
|
5 |
Припой ПОС-61 |
ГОСТ 21931-76х |
м/кг |
0,006 |
0,006 |
0,004 |
0,004 |
0,008 |
0,002 |
0,002 |
|
|
|
|
|
0,004 |
|
|
|
6 |
Проволока медная, диаметром 0,5 мм |
ГОСТ 2112-79х |
м/кг |
|
|
0,5 0,001 |
|
|
|
1,15 0,003 |
1,15 0,003 |
|
|
|
|
|
|
|
|
7 |
Электрод вольфрамовый неплавящийся ЭВЛ, диаметром 2 мм |
г |
|
0,3 |
0,02 |
0,08 |
0,1 |
0,02 |
|
|
|
|
|
|
0,04 |
0,03 |
0,04 |
|
|
8 |
Трубка из поливинилхлоридного пластиката Ш ТВ 40, диаметром 4 мм |
м/кг |
0,6 0,01 |
1 0,02 |
0,32 0,006 |
0,32 0,006 |
|
0,8 0,015 |
0,16 0,003 |
0,16 0,003 |
|
|
|
|
0,32 0,006 |
|
|
|
|
9 |
Провод медный МГ-3 |
ГОСТ 26437-85 |
м |
1,5 |
1,5 |
0,5 |
2 |
0,5 |
1,5 |
1,5 |
1,5 |
1 |
1 |
1 |
1 |
1 |
|
1 |
|
10 |
Аргон газообразный «А» |
м3 |
|
2,2 |
0,2 |
0,65 |
1 |
0,2 |
|
|
|
|
|
|
0,4 |
0,3 |
0,4 |
|
|
11 |
Белила цинковые |
кг |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,02 |
|
|
|
12 |
Вазелин кремний-органический |
ГОСТ 15975-70х |
|
|
|
|
|
|
|
|
|
|
|
0,02 |
0,02 |
|
|
|
|
13 |
Канифоль сосновая |
ГОСТ 19113-84 |
кг |
0,003 |
0,003 |
0,002 |
0,002 |
0,004 |
0,001 |
0,001 |
|
|
|
|
|
0,002 |
|
|
|
14 |
Солидол синтетический |
ГОСТ 4366-76х |
кг |
|
|
|
0,002 |
|
0,003 |
|
|
|
|
|
|
0,001 |
|
0,001 |
|
15 |
Спирт этиловый технический |
ГОСТ 17299-78х |
кг |
0,005 |
0,005 |
0,003 |
0,006 |
0,006 |
0,0015 |
0,0015 |
|
|
|
|
|
0,003 |
|
|
|
16 |
Чернила несмываемые специальные |
|
кг |
0,005 |
0,005 |
0,0005 |
0,0025 |
0,0015 |
0,0015 |
0,0015 |
0,0015 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
|
0,0015 |
|
17 |
Резина листовая, δ = 3 мм |
ГОСТ 7338-77х |
кг |
0,72 |
|
|
|
|
|
0,23 |
|
0,38 |
0,19 |
0,15 |
0,01 |
|
|
|
|
18 |
Рукав резиновый В(П)-12,5-23-у |
м/кг |
|
|
|
|
|
|
|
0,1 0,04 |
|
|
|
|
|
|
|
|
|
19 |
Ветошь обтирочная |
ГОСТ 4644-75х |
кг |
0,3 |
0,3 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,1 |
|
20 |
Патрон к пистолету ПЦ-84, ДЗ |
|
шт. |
|
|
|
|
4 |
4 |
|
|
|
|
|
|
4 |
|
|
|
21 |
Наконечник к дюбелю № 2 |
|
шт. |
|
|
|
|
4 |
4 |
|
|
|
|
|
|
4 |
|
|
|
22 |
Шкурка шлифовальная |
ГОСТ 5009-82 |
м2 |
0,002 |
0,002 |
0,001 |
0,002 |
0,001 |
0,002 |
0,002 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
|
|
0,001 |
|
23 |
Бирка маркировочная |
БК-04П |
шт. |
9 |
9 |
1 |
5 |
3 |
3 |
3 |
3 |
2 |
2 |
2 |
2 |
2 |
|
3 |
Примечание. Крепежные изделия (болты, винты) указаны в табл. 1.
6. Техника безопасности
6.1. Все работы по монтажу датчиков состава и свойств газов и жидкостей выполняют с соблюдением требований техники безопасности согласно действующим нормам и правилам (прил. 1.).
6.2. Перед началом работ мастер или прораб проводит инструктаж на рабочем месте.
6.3. Такелажное оборудование и инвентарь, используемые при монтаже, должны иметь отметки об испытаниях в соответствии с требованиями Госгортехнадзора СССР.
6.4. При выполнении электросварочных и газосварочных работ необходимо выполнять требования гл. 6 СНиП III-4-80* «Техника безопасности в строительстве».
6.5. При пристрелке установочных металлоконструкций строго соблюдать правила работы с пиротехническим инструментом, не допускать в опасную зону (радиус 10 м) лиц, не занятых забивкой дюбелей.
6.6. При проведении гидравлических испытаний соединительных линий убедиться в исправности манометров, правильной и надежной установки заглушек. Количество людей, участвующих в испытании, должно быть минимальным. При продувке необходимо остерегаться повреждения мелкими механическими частицами.
ПРИЛОЖЕНИЕ 1
ПЕРЕЧЕНЬ НОРМАТИВНОЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
1. СНиП 3.05.07-85 «Системы автоматизации».
2. СНиП III-4-80* «Техника безопасности в строительстве».
3. Правила техники безопасности при производстве электромонтажных работ на объектах Минэнерго СССР (утверждены в 1990 г.).
4. Правила устройства и безопасной эксплуатации грузоподъемных кранов (утверждены в 1973 г.).
5. Правила пожарной безопасности при производстве строительно-монтажных работ ППБ-05-86 (утверждены в 1986 г.).
6. Инструкции на монтаж датчиков состава и свойств вещества заводов-изготовителей.
7. Монтаж средств измерений и автоматизации. Справочник. Под ред. А.С. Клюева. М., Энергоиздат, 1988.
8. Монтаж приборов, средств автоматизации и слаботочных устройств. Справочник строителя. М., Стройиздат, 1983.
9. Приборы и средства автоматизации. Каталог. Ч. 1, разд., 1.5. М. 1989.
ПРИЛОЖЕНИЕ 2
ПЕРЕЧЕНЬ
приемо-сдаточной документации
1. Акт передачи рабочей документации для производства работ (СНиП 1.02.01-85; ВСН-281-75).
2. Акт готовности объекта к производству работ по монтажу систем автоматизации (СНиП 3.01.01-85).
3. Акт проверки приборов и средств автоматизации (форма произвольная).
4. Протокол измерения сопротивления изоляции (ВСН 123-79, ф. 44).
5. Акт приемки оборудования в монтаж (ВСН 123-79, ф. 6).
6. Акт испытания трубных проводок на прочность и плотность.
7. Ведомость смонтированных приборов и средств автоматизации (форма произвольная).
8. Акт освидетельствования скрытых работ (СНиП 3.01.01-85, прил. 6).
9. Акт приемки в эксплуатацию систем автоматизации (СНиП 3.05.07-85, прил. 1).
ПРИЛОЖЕНИЕ 3
КАЛЬКУЛЯЦИЯ РАБОЧЕГО ВРЕМЕНИ И РАСЦЕНОК НА МОНТАЖ ДАТЧИКОВ СОСТАВА И СВОЙСТВ ГАЗОВ И ЖИДКОСТЕЙ
На 1 комплект
1. Монтаж газоанализаторов АГ-0011; АГ-0012
|
Обоснование ЕНиР, ВНиР |
Подробное описание работ |
Единица измерения |
Объем, ед. изм. |
Норма времени, чел.-ч |
Расценка, руб. |
|||
|
На ед. измер. |
На объем |
На ед. измер. |
На объем |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
Е32-35, п. 3 |
Установка газоанализатора на щите (в шкафу) |
1 прибор |
1 |
0,69 |
0,69 |
0-60,7 |
0-60,7 |
|
2 |
Е32-32, п. (3 + 4) г, К = 1,12 |
Монтаж металлоконструкции для установки вспомогательных устройств на стене пристрелкой |
10 конструкций |
0,3 |
3,5 |
1,05 |
2-72,4 |
0-81,7 |
|
3 |
Б32-34, п. 3 |
Установка вспомогательных устройств на конструкцию болтами |
1 прибор |
6 |
0,67 |
4,02 |
0-53,9 |
3-23,4 |
|
4 |
Е34-35, п. 2 |
Установка вторичного прибора на щите |
1 прибор |
1 |
0,55 |
0,55 |
0-41 |
0-41 |
|
5 |
Е32-64, п. 1, а, б, К = 1,12 |
Трубная обвязка вспомогательных устройств |
1 м труб |
4 |
0,43 |
1,72 |
0-41,2 |
1-64,8 |
|
6 |
Е32-70, табл. 1, п. (2 + 3) в, К = 1,12 |
Присоединение трубных проводок к газоанализатору и вспомогательным устройствам |
10 соединений |
1,4 |
1,86 |
2,6 |
1-76 |
2-46,4 |
|
7 |
Е32-70, табл. 1, п. 3в; табл. 2, п. 3в, К = 1,12 |
Присоединение резиновых трубных проводок к газоанализатору и вспомогательным устройствам |
То же |
1,4 |
2,6 |
3,64 |
2-35,2 |
3-29,3 |
|
8 |
В5-4-49, п. 2а |
Установка штепсельного разъема |
ШР |
4 |
0,18 |
0,72 |
0-16,4 |
0-65,6 |
|
9 |
Е32-52, табл. 8, п. 1 + 3 |
Монтаж заземления металлоконструкций |
1 заземление |
1 |
0,38 |
0,38 |
0-29,9 |
0-29,9 |
|
10 |
Е23-6-27, п. 3 (примен.) |
Заземление газоанализатора и вторичного прибора |
1 заземление |
2 |
0,16 |
0,32 |
0-11,2 |
0-22,4 |
|
11 |
Е32-88, п. 3 + 4 |
Маркировка комплекта анализатора |
100 бирок |
0,03 |
4,5 |
0,14 |
3-21 |
0-10 |
|
Итого для газоанализатора с обвязкой металлическими трубами (пп. 1 - 6, 8 - 11) |
|
|
|
12,19 |
|
10-45,9 |
||
|
Итого для газоанализатора с обвязкой резиновыми трубками (пп. 1 - 4, 7 - 11): |
|
|
|
11,51 |
|
9-64 |
||
На 1 комплект
2. Монтаж газоанализатора МН-5130М
|
Обоснование ЕНиР, ВНиР |
Подробное описание работ |
Единица измерения |
Объем, ед. измер. |
Норма времени, чел.-ч |
Расценка, руб. |
|||
|
На ед. измер. |
На объем |
На ед. измер. |
На объем |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
Е32-32, п. (3 + 4) г, К = 1,12 |
Монтаж металлоконструкции на стене пристрелкой |
10 конструкций |
0,5 |
3,5 |
1,75 |
2-72,4 |
1-36,2 |
|
2 |
Е32-34, п. 3 |
Установка приборов на металлоконструкции болтами |
1 прибор |
10 |
0,67 |
6,7 |
0-53,9 |
5-39 |
|
3 |
Е32-35, п. 2 |
Установка вторичного прибора на щите |
1 прибор |
1 |
0,55 |
0,55 |
0-41 |
0-41 |
|
4 |
Е32-64, п. 1 а, б, К = 1,12 |
Трубная обвязка газоанализатора и вспомогательных устройств |
1 м труб |
5 |
0,43 |
2,15 |
0-41,2 |
2-06 |
|
5 |
Е32-70, табл. 1, п. (2 + 3) в, К = 1,12 |
Присоединение трубных проводок к элементам газоанализатора и вспомогательным устройствам |
10 соединений |
1,8 |
1,86 |
3,35 |
1-76 |
3-16,8 |
|
6 |
В5-4-49, п. 2а |
Монтаж штепсельного разъема |
1 ШР |
2 |
0,18 |
0,36 |
0-16,4 |
0-32,8 |
|
7 |
Е23-6-16, п. 4 |
Присоединение жил кабеля (провода) |
100 концов |
0,05 |
8,8 |
0,44 |
7-08 |
0-35,4 |
|
8 |
Е32-52, табл. 8, п. 1 + 3 |
Заземление металлоконструкций |
1 заземление |
3 |
0,38 |
1,14 |
0-29,9 |
0-89,7 |
|
9 |
Е23-6-27, п. 3 (примен.) |
Заземление приборов |
1 перемычка |
3 |
0,16 |
0,48 |
0-11,2 |
0-33,6 |
|
10 |
Е32-88, п. 3 + 4 |
Маркировка комплекта газоанализатора |
100 бирок |
0,02 |
4,5 |
0,09 |
3-21 |
0-06,4 |
|
|
|
Итого: |
|
|
|
17,01 |
|
14-36,9 |
На 1 комплект
3. Монтаж сигнализатора Щит-2-2
|
Обоснование ЕНиР, ВНиР |
Подробное описание работ |
Единица измерения |
Объем, ед. измер. |
Норма времени чел.-ч |
Расценка, руб. |
|||
|
На ед. измер. |
На объем |
На ед. измер. |
На объем |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
Е32-34, п. 3 |
Установка блока питания и датчиков на конструкции |
1 прибор |
6 |
0,67 |
4,02 |
0-53,9 |
3-23,4 |
|
2 |
Е32-70, табл. 1, п. (2 + 3) в, к = 1,12 |
Присоединение трубных проводок к датчикам |
10 соединений |
1,5 |
1,86 |
2,79 |
1-76 |
2-64 |
|
3 |
Е32-86, п. 1 |
Присоединение жил кабелей (до пяти жил) |
1 прибор |
5 |
0,49 |
2,25 |
0-38,7 |
1-93,5 |
|
4 |
Е32-86, п. 5 |
То же (до 25-ти жил) |
1 прибор |
1 |
2 |
2 |
1-58 |
1-58 |
|
5 |
Е23-6-27, п. 3 (примен.) |
Заземление сигнализатора |
1 перемычка |
6 |
0,16 |
0,96 |
0-11,2 |
0-67,2 |
|
6 |
Е32-88, п. 3 + 4 |
Маркировка сигнализатора |
100 бирок |
0,06 |
4,5 |
0,27 |
3-21 |
0-19,3 |
|
|
|
Итого: |
|
|
|
12,29 |
|
10-25,4 |
На 1 комплект
4. Монтаж солемера СКМ (с проточным датчиком)
|
Основание ЕНиР, ВНиР |
Подробное описание работ |
Един. измер. |
Объем, ед. измер. |
Норма времени, чел.-ч |
Расценка, руб. |
|||
|
На ед. измер. |
На объем |
На ед. измер. |
На объем |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
Е32-34, п. 3 |
Монтаж датчика на конструкции (на одну точку) |
1 прибор |
2 |
0,67 |
1,34 |
0-53,9 |
1-07,8 |
|
2 |
То же |
То же, для шеститочечного датчика |
То же |
12 |
0,67 |
8,04 |
0-53,9 |
6-46,8 |
|
3 |
Е32-35, п. 2 |
Монтаж приборов на щите для датчика на одну точку |
- " - |
2 |
0,55 |
1,1 |
0-41 |
0-82 |
|
4 |
То же |
То же, для шеститочечного датчика |
- " - |
3 |
0,55 |
1,65 |
0-41 |
1-23 |
|
5 |
Е32-70, табл. 1, п. (2 + 3) г, к = 1,12 |
Присоединение трубных проводок к датчику и охладителю (на одну точку) |
10 соединений |
0,6 |
2,68 |
1,61 |
2-51 |
1-50,6 |
|
6 |
Е32-70, табл. 1, п. (2 + 3) г, к = 1,12 |
Присоединение трубных проводок к датчику и охладителю для шеститочечного датчика |
10 соединений |
3,6 |
2,68 |
9,65 |
2-51 |
9-03,6 |
|
7 |
Е32-86, п. 1 |
Присоединение жил кабеля (на одну точку) |
1 прибор |
2 |
0,49 |
0,98 |
0-38,7 |
0-77,4 |
|
8 |
То же |
То же, для шеститочечного датчика |
То же |
13 |
0,49 |
6,37 |
0-38,7 |
5-03,1 |
|
9 |
Е32-84, п. 2г |
Монтаж штепсельного разъема |
1 ШР |
1 |
1,39 |
1,39 |
1-18 |
1-18 |
|
10 |
Е32-88, п. 2 (примен.) |
Заземление солемера (на одну точку) |
100 концов |
0,03 |
5,2 |
0,15 |
4-11 |
0-12,3 |
|
11 |
То же |
То же, для шеститочечного датчика |
То же |
0,14 |
5,2 |
0,73 |
4-11 |
0-57,6 |
|
12 |
Е32-88, п. 3 + 4 |
Маркировка солемера (на одну точку) |
100 бирок |
0,04 |
4,5 |
0,18 |
3-21 |
0-12,8 |
|
13 |
То же |
То же, для шеститочечного датчика |
То же |
0,2 |
4,5 |
0,9 |
3-21 |
0-64,2 |
|
Итого для одноточечного датчика (пп. 1, 3, 5, 7, 9, 10, 12): |
|
|
|
6,66 |
|
5-60,9 |
||
|
Итого для шеститочечного датчика (пп. 2, 4, 6, 8, 9, 11, 13): |
|
|
|
28,64 |
|
24-16,3 |
||
На 1 комплект
5. Монтаж концентратомера КК-8
|
Основание ЕНиР, ВНиР |
Подробное описание работ |
Единица измер. |
Объем, ед. измер. |
Норма времени, чел.-ч |
Расценка, руб. |
|||
|
На ед. измер. |
На объем |
На ед. измер. |
На объем |
|||||
|
1 |
Е32-20, г |
Установка датчика на фланцах |
1 компл. пр. |
1 |
2 |
2 |
1-50 |
1-50 |
|
2 |
Е32-35, п. 2 |
Установка измерительного блока и вторичного прибора |
1 прибор |
2 |
0,55 |
1,1 |
0-41 |
0-82 |
|
3 |
Е32-86, п. 1 |
Присоединение жил кабеля (до пяти) |
То же |
2 |
0,49 |
0,98 |
0-38,7 |
0-77,4 |
|
4 |
То же, п. 2 |
То же (до десяти жил) |
- " - |
1 |
0,9 |
0,9 |
0-71,1 |
0-71,1 |
|
5 |
Е32-88, п. 2 (примен.) |
Заземление концентратомера |
100 концов |
0,03 |
5,2 |
0,15 |
4-11 |
0-12,3 |
|
6 |
Е32-88, п. 3 + 4 |
Маркировка концентратомера |
100 бирок |
0,03 |
4,5 |
0,14 |
3-21 |
0-09,6 |
|
|
|
Итого: |
|
|
|
5,37 |
|
4-02,4 |
На 1 комплект
6. Монтаж концентратомера КК-9
|
Основание ЕНиР, ВНиР |
Подробное описание работ |
Ед. измерения |
Объем в ед. измер. |
Норма времени, чел.-ч |
Расценка, руб. |
|||
|
На ед. измер. |
На объем |
На ед. измер. |
На объем |
|||||
|
1 |
Е32-22, б (примен.) |
Установка датчика на фланцах |
1 датчик |
1 |
1,5 |
1,5 |
1-21 |
1-21 |
|
2 |
Е40-5-29, табл. 2, п. 2д |
Изготовление прокладки |
100 прокл. |
0,01 |
8,1 |
0,08 |
5-67 |
0-05,7 |
|
3 |
Е32-35, п. 2 |
Установка измерительного блока и вторичного прибора |
1 прибор |
2 |
0,55 |
1,1 |
0-41 |
0-82 |
|
4 |
Е32-86, п. 1 |
Присоединение жил кабеля (до пяти жил) |
То же |
2 |
0,49 |
0,98 |
0-38,7 |
0-38,7 |
|
5 |
То же, п. 2 |
То же (до десяти жил) |
- " - |
1 |
0,9 |
0,9 |
0-71,1 |
0-71,1 |
|
6 |
Е32-88, п. 2 (2 примен.) |
Заземление концентратомера |
100 концов |
0,03 |
5,2 |
0,15 |
4-11 |
0-12,3 |
|
7 |
Е32-88, п. 3 + 4 |
Маркировка концентратомера |
100 бирок |
0,03 |
4,5 |
0,14 |
3-21 |
0-09,6 |
|
|
|
Итого: |
|
|
|
4,85 |
|
3-40,4 |
На 1 комплект
7. Монтаж рН-метра рН-220
|
Основание, ЕНиР, ВНиР |
Подробное описание работ |
Единица измерения |
Объем, ед. измер. |
Норма времени, чел.-ч |
Расценка, руб. |
|||
|
На ед. измер. |
На объем |
На ед. измер. |
На объем |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
Е32-22, б (примен.) |
Установка датчика ДПг-4М на фланце |
1 датчик |
1 |
1,5 |
1,5 |
1-21 |
1-21 |
|
2 |
Е40-5-29, табл. 2, п. 2б |
Изготовление прокладки |
100 прокл. |
0,01 |
4,3 |
0,04 |
3-01 |
0-03 |
|
3 |
Е32-34, п. 1 |
Установка РДС на кронштейне |
1 прибор |
1 |
0,28 |
0,28 |
0-22,1 |
0-22,1 |
|
4 |
Е32-20, п. е |
Установка датчика ДМ-5М на трубопроводе |
То же |
1 |
2,2 |
2,2 |
1-65 |
1-65 |
|
5 |
Е32-32, табл. 2, п. (3 + 4) г |
Установка ДМ-5М на конструкции на полу |
10 конструкций |
0,1 |
3,5 |
0,35 |
2-72,4 |
0-27,2 |
|
6 |
Е32-35, п. 2 |
Установка преобразователя и вторичного прибора на щите |
1 прибор |
3 |
0,55 |
1,65 |
0-41 |
1-23 |
|
7 |
Е32-86, п. 2 |
Присоединение жил кабеля |
1 прибор |
1 |
0,9 |
0,9 |
0-71,1 |
0-71,1 |
|
8 |
Е32-84, п. п. 2в |
Монтаж штепсельного разъема |
1 ШР |
1 |
0,88 |
0,88 |
0-80,1 |
0-80,1 |
|
9 |
Е32-88, п. 2 (примен.) |
Заземление рН-метра |
100 конструкций |
0,04 |
5,2 |
0,21 |
4-11 |
0-16,4 |
|
10 |
Е32-88, п. 3 + 4 |
Маркировка рН-метра |
100 бирок |
0,04 |
4,5 |
0,18 |
3-21 |
0-12,8 |
|
Итого для рН-метра с датчиком ДПг-4М: (пп. 1, 2, 3, 6 - 10) |
|
|
|
5,64 |
|
4-49,5 |
||
|
Итого для рН-метра с датчиком ДМ-5М: (пп. 4 - 10) |
|
|
|
6,69 |
|
5-17,7 |
||
СОДЕРЖАНИЕ
|
|
