ТАРА ДЕРЕВЯННАЯ ДЛЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 18051-83



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Государственным комитетом СССР по материально-техническому снабжению

ИСПОЛНИТЕЛИ

А.Н. Павлов, В.В. Антонов, В.А. Семенюк

ВНЕСЕН Государственным комитетом СССР по материально-техническому снабжению

Зам. председателя В.Н. Ксинтарис

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.01.83 № 235

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по стандартам от 19 января 1983г. № 235 срок действия установлен                                                                                               с 01.01.84

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на деревянные ящики, обрешетки, щиты и планки, предназначенные для упаковывания, транспортирования и хранения теплоизоляционных материалов и изделий, поставляемых для нужд народного хозяйства и для экспорта

Ящики и обрешетки должны удовлетворять требованиям ГОСТ 5959-80, ГОСТ 2991-85 ГОСТ 10198-91 ГОСТ 12082-82, ГОСТ 15846-79 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Тара должна изготовляться следующих видов и типов:

ящики типов III и VI по ГОСТ 5959-80;

» » II-1, III-2, V-1, VI-1, VI-2, по ГОСТ 2991-76; типа I-2-по ГОСТ 10198-91;

обрешетки типа III по ГОСТ 12082-82;

обрешетки (черт. 1-5)

ящики (черт. 7-11);

щиты неразборные (черт. 12-14), в том числе многооборотные (черт. 13);

планки длиной 1000, 1100 и 1500 мм, сечением 19Х40 25Х50 мм.

(Изм редакция изм № 1, 2, 3, 4)

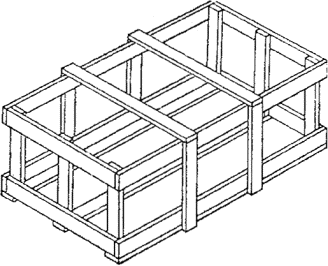

Черт. 1

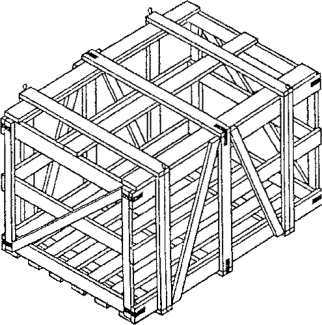

Черт. 2

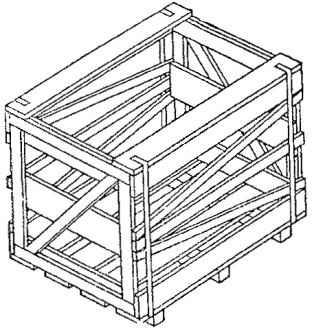

Черт. 3

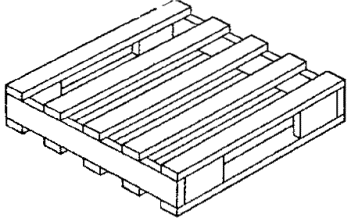

Черт. 4

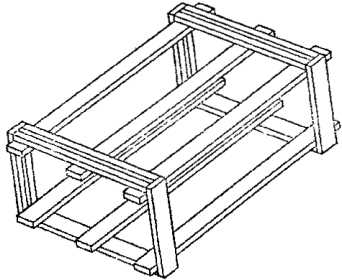

Черт. 5

(Чертеж 6 исключен. Искл. № 4)

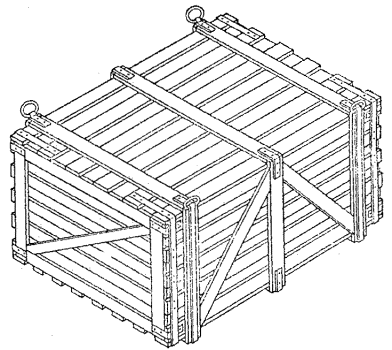

Черт. 7

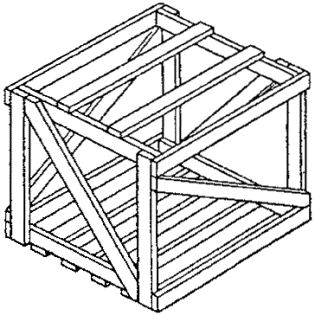

Черт. 8

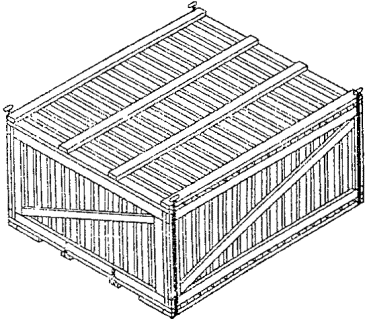

Черт. 9

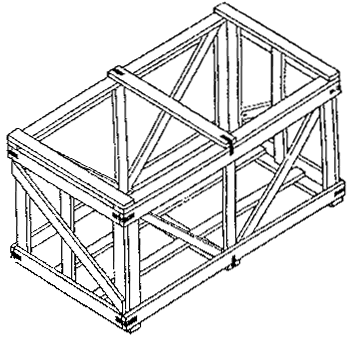

Черт. 10

Черт. 11

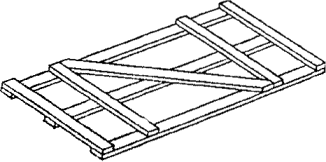

Черт. 12

Черт. 13

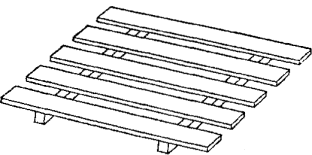

Черт. 14

1.2. В обрешетке № 1 допускается поперечное расположение досок дна и установление на торцовой стенке вместо раскоса вертикальной планки.

Допускается щиты (черт. 12), предназначенные для теплоизоляционных плит из минеральной ваты на синтетическом и битумном связующем марок 75, 125, 150, 175, 200 и 250 при максимальной массе их в пакете до 40 кг, изготовлять без средней продольной планки.

(Нов. ред. Изм № 3)

1.3. Внутренние размеры ящиков и обрешеток должны соответствовать указанным в табл. 1.

Таблица 1

(Изменено и дополнено. Изм. № 3, 4)

Примечание. Сумма просветов щитов ящиков типов, V-1, VI по ГОСТ 2991-85, типа I-2 по ГОСТ 10198-91 должна быть (30±2)%, ширины щита, и для обрешеток типа III по ГОСТ 12082-82 - (55±2)% ширины щита.

1.4. Размеры щитов и их деталей должны соответствовать указанным в табл. 2.

Сечение полозьев щита (черт. 14) должно быть 50Х50 мм.

1.5. В обрешетке № 17 на дне должны устанавливаться полозья сечением 50х50 мм.

(Измененная ред. Изм № 1)

Таблица 2

(Дополнено. Изм № 3)

Полозья должны быть расположены на расстоянии 100 мм от торцовой стенки обрешетки.

1.6 (Исключен. Изм. № 4)

1.7. Ширина досок обрешеток № 1-5, 7, 9, 12-2, 12-3, 12-4, 18, 27, 33, 41 должна быть 50 мм, обрешеток № 17 - 120 мм.

Ширина досок дна и крышки обрешетки № 13-1 должна быть 60 мм, длина досок боковых стенок - 200 мм.

Ширина досок ящиков № 31, 34, 36 должна быть 100 мм; ящика № 38 - 90 мм.

1.8. Предельные отклонения от установленных размеров планок, щитов и их деталей не должны превышать в миллиметрах:

+5                    -      при длине до 500 мм включ;

+10                  -      » » св. 500 мм;

±3                    -      по ширине дощечек и планок;

±1                    -      » толщине дощечек и планок.

1.9. Размеры и количество деталей ящиков и обрешеток должны соответствовать указанным в приложении 1.

1.10. Обозначение кода ОКП по Общесоюзному классификатору, объем древесины и наружные размеры ящиков и обрешеток приведены в приложении 2.

1.9, 1.10 (Измен. № 4)

1.11. Продукция, предназначенная для упаковывания в ящики, обрешетки, щиты и планки, приведена в рекомендуемом приложении 3.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики, обрешетки, щиты, планки и их комплекты должны изготовляться в соответствии с требованиями ГОСТ 2991-85, ГОСТ 5959-80, ГОСТ 10198-91, ГОСТ 12082-82, ГОСТ 15846-79 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Ящики, обрешетки, планки, щиты и планки фанерных ящиков должны изготовляться из древесины мягких лиственных пород и березы по ГОСТ 2695-83, хвойных пород - по ГОСТ 24454-80 и ГОСТ 8486-66.

(Дополнено. Изм. № 1)

Ящики с применением листовых древесных материалов должны изготовляться из фанеры сортов  всех марок по ГОСТ 3916.1-89 и сортов  всех марок по ГОСТ 3916.2-89, твердой древесно-волокнистой плиты всех марок групп качества А и Б по ГОСТ 4598-86.

(Новая редакция. Изм. № 4)

2.3. Влажность древесины досок, планок и раскосов ящиков, обрешеток, щитов и планок должна быть не более 22%.

Допускается изготовлять доски, планки и раскосы ящиков, обрешеток, щитов и планок с влажностью более 23%, при этом ящики и обрешетки должны иметь дополнительные крепления в виде поясов или угольников из стальной упаковочной ленты.

2.4. Параметр шероховатости поверхности деталей ящиков, обрешеток, планок фанерных ящиков Rm_max не должен превышать 1250 мкм по ГОСТ 7016-82.

2.5. Сборку обрешетки № 13-1 и ящика № 13-2 производят гвоздями П3Х70 - 80 мм по ГОСТ 4034-63.

(Изм. № 1)

Доски торцовых стенок крепят к боковым стенкам двумя гвоздями с каждой стороны. Доски дна и крышки крепят к горловым стенкам двумя гвоздями с каждой стороны, а крайние доски дна и крышки обрешетки № 13-1 дополнительно к боковым стенкам двумя гвоздями с каждой стороны, ящика № 13-2 - тремя гвоздями с каждой стороны.

2.6. Сборку обрешетки № 18 производят гвоздями П2,2х50 мм по ГОСТ 4034-63. Продольные доски дна и крышки прибивают к поперечным доскам, а вертикальные планки - к поперечным и продольным доскам дна и крышки двумя гвоздями с каждой стороны.

2.7. Обрешетка № 18 и ящики № 13-2, 14 по торцам должны обиваться поясами из стальной упаковочной ленты 0,50х20 мм по ГОСТ 3560-73. Концы ленты соединяют внахлестку. Лента должна крепиться одним гвоздем к каждой доске по обоим торцам ящика.

2.8. По согласованию с потребителем допускается обивать углы всех обрешеток угольниками из листовой стали или стальной упаковочной ленты длиной 120-150 мм, сеченном 0,30-0,50Х15-20 мм по ГОСТ 3560-73.

2.9. Сбоку щитов и ящика № 14 производят по ГОСТ 2991-85. Пояс из деревянных планок ящика крепят угольниками длиной 200 мм из стальной упаковочной ленты 0,50Х20 мм по ГОСТ 3560-73.

2.10. Сборку щитов и ящиков № 31, 34, 36 и 38 производят по ГОСТ 2991-85.

(Измен. ред. Изм. № 4)

2.11. Крайние поперечные планки дна ящика № 31 сечением 50Х50 мм прибивают на расстоянии 80 мм от торцов досок дна.

Ящики по торцам должны быть обиты стальной упаковочной лентой 0,50х20 мм по ГОСТ 3560-73 или проволокой диаметром 2,2 мм по ГОСТ 3282-74.

Лента или проволока должны крепиться двумя гвоздями к каждой доске, крышки, боковых стенок и доскам дна.

2.12. Ящики № 34, 36 по крайним поясам из деревянных планок (кроме крышки) должны быть обиты проволокой диаметром 8-10 мм по ГОСТ 3282-74. Конец проволоки загибают и сваривают. Проволока должна крепиться к каждой доске боковой стенки одним гвоздем 3,0х70-80 мм по ГОСТ 4034-63.

Углы и пояс из деревянных планок ящиков № 34, 36 должны быть скреплены угольниками из стальной упаковочной ленты 0,50х20 мм длиной 200 мм по ГОСТ 3560-73.

(Измен. ред. Изм. № 4)

2.13. На крайние доски дна ящика № 38 прибивают по две планки сечением 25Х75 мм длиной 300 мм. Каждую планку крепят двумя гвоздями П3Х70 мм по ГОСТ 4034-63.

Ящики по вертикальным планкам боковых стенок с заходом на планки дна должны быть обиты стальной упаковочной лентой 0,90Х30 мм длиной 1700 мм по ГОСТ 3560-73.

Углы средних планок дна и нижних горизонтальных планок торцовых стенок должны быть скреплены угольниками из стальной упаковочной ленты 0,50Х20 мм длиной 200 мм по ГОСТ 3560-73.

2.14. Ящики № 39 и 44 по крайним поясам из деревянных планок (кроме крышки) должны быть обиты стальной упаковочной лентой 0,90Х40 мм по ГОСТ 3560-73.

(Новая. ред. Изм. № 3)

Углы и пояс из деревянных планок должны быть скреплены угольниками из стальной упаковочной ленты 0,90Х40 мм длиной 300 мм по ГОСТ 3560-73. Угольники должны прибиваться не менее чем двумя гвоздями с каждого конца.

2.15. В ящиках № 38, 39, 44 должны быть предусмотрены петли из стальной проволоки диаметром 10 мм по ГОСТ 3282-74 или кольца с внутренним диаметром 95 мм из стальной проволоки диаметром 12-14 мм по ГОСТ 3282-74 (черт. 11).

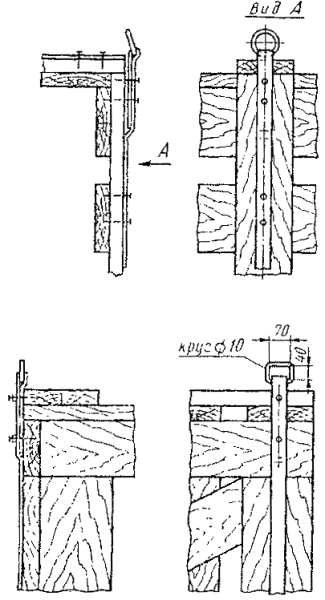

Крепление колец и петель из стальной проволоки на ящиках должно производиться, как указано в приложении 4.

(Измен. ред. Изм. № 3, 4)

2.16. Поперечные планки и раскосы щитов (черт. 12 и 13) прибивают к продольным планкам двумя гвоздями П2Х45 мм по ГОСТ 4034-63.

2.17. Поперечные планки шита (черт. 12) прибивают на расстоянии до 50 мм от торцов продольных планок для щитов длиной 500 мм и на расстоянии до 100 мм - для щитов длиной 1000 мм.

2.18. При сборке щита (черт. 13) расстояние между средними поперечными планками должно быть 400 мм.

2.19. Полозья щита (черт. 14) должны располагаться на расстоянии не более 200 мм от торцов досок. Доски прибивают к полозьям гвоздями 3,5Х4,0Х90-100 мм по ГОСТ 4028-63. Расстояние между досками должно быть 80, 125 мм.

При сборке щитов гвозди должны располагаться на расстоянии 15 мм от торцов и кромок планок (черт. 12 и 13), от кромок досок (черт. 14). Каждая поперечная планка, раскос и доска должны быть прибиты двумя гвоздями с каждой стороны, при этом гвозди должны располагаться в шахматном порядке.

2.20. Ящики и обрешетки должны выдерживать вибрационные нагрузки по ГОСТ 26838-86 при высоте штабеля 3 м. Показатель механической прочности на вибропрочность определяют при разногласиях в оценке качества ящиков и обрешеток.

2.20 (Дополнено. Изм. № 3)

3. ТРЕБОВАНИЯ К ЯЩИКАМ И ОБРЕШЕТКАМ, ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРОДУКЦИИ, ПОСТАВЛЯЕМОЙ НА ЭКСПОРТ, В ТОМ ЧИСЛЕ В СТРАНЫ С ТРОПИЧЕСКИМ КЛИМАТОМ

3.1. Ящики и обрешетки должны изготовляться в соответствии с требованиями ГОСТ 24634-81 и настоящего стандарта.

3.2. Параметр шероховатости наружных поверхностен детален плотных ящиков Rm_max не должен превышать 320 мкм по ГОСТ 7016-82.

Параметр шероховатости поверхности полозьев, вyутренних поверхностей деталей ящиков и поверхностей деталей решетчатых ящиков и обрешеток Rm_max не должен превышать 1250 мкм по ГОСТ 7016-82.

По согласованию с потребителем допускается изготовлять ящики и обрешетки с параметром шероховатости наружных поверхностей Rm_max не более 1250 мкм по ГОСТ 7016-82.

3.3. При транспортировании грузов в страны с влажным тропическим климатом стальную ленту для обтяжки или обивки углов, угольники, головки гвоздей необходимо защищать перхлорвиниловыми эмалями марки ХВ-124 по ГОСТ 10144-89 или другими марками перхлорвиниловых эмалей по нормативно-технической документации в соответствии с требованиями ГОСТ 9.401-91

Допускается применять клеи марки БФ-2 по ГОСТ 12172-74.

(Измен. ред. Изм. № 4)

4. ПРАВИЛА ПРИЕМКИ

4.1. За партию принимают количество ящиков, обрешеток, щитов или планок одного типа, размера, оформленное одним документом о качестве.

Документ о качестве должен содержать:

наименование предприятия-изготовителя и (или) его товарный знак;

его подчиненность;

номер и объем партии;

номер ящика, обрешетки и обозначение настоящего стандарта.

(Измен. ред. Изм. № 3)

4.2. Для контроля качества ящиков, обрешеток или комплектов отбирают 5% от партии, но не менее 50 шт. При контроле партии ящиков или комплектов объемом менее 50 шт. проводят сплошной контроль.

Если в выборке окажется не более 2% ящиков или комплектов, не соответствующих требованиям настоящего стандарта, партию считают соответствующей требованиям настоящего стандарта.

Если в выборке более 2% ящиков или комплектов, не соответствующих требованиям настоящего стандарта, проводят повторный контроль на удвоенном количестве ящиков или комплектов, взятых от той же партии.

По результатам контроля удвоенной выборки партию считают не соответствующей требованиям настоящего стандарта, если более 2% ящиков или комплектов не соответствуют требованиям настоящего стандарта.

(Дополнено. Изм. № 4)

(Раздел 5 исключен. Изм. № 3)

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Транспортная маркировка и маркировка, характеризующая тару, должны соответствовать ГОСТ 14192-77

(Новая редакция. Изм. № 4)

6.2. На одной из дощечек щита (черт. 13) наносят надпись «Многооборотный».

6.3, 6.4 (Исключены. Изм. № 4)

6.5. Ящики и обрешетки должны транспортироваться в разобранном виде в комплектах щитов и деталей. Комплекты транспортируют пакетами по ГОСТ 21100-81 или в контейнерах.

Щиты и планки транспортируют по ГОСТ 21100-81.

6.6 (Исключен. Изм. № 4)

6.7. Комплекты ящиков и обрешеток, щиты и планки транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

ПРИЛОЖЕНИЕ 1
Обязательное

РАЗМЕРЫ И КОЛИЧЕСТВО ДЕТАЛЕЙ ЯЩИКОВ И ОБРЕШЕТОК, мм

(Таблица изменена и дополнена. Изм. № 1, 3, 4)

Примечания:

1. В обрешетках № 10, 12-1, 16-2 и 35 - торцовые стенки собраны на двух вертикальных планках.

2. Ящик № 23-2 должен изготовляться с решетчатыми дном, крышкой и боковыми стенками с суммой просветов щитов (30±2)%.

ПРИЛОЖЕНИЕ 2
Обязательное

КОДЫ ОКП, НАРУЖНЫЕ РАЗМЕРЫ И ОБЪЕМ ДРЕВЕСИНЫ В ЧИСТОТЕ

(Таблица изменена и дополнена. Изм. № 1, 3, 4)

ПРИЛОЖЕНИЕ 3
Рекомендуемое

Примечания:

1. Допускается применять щиты (черт. 12, 14) при транспортировании изделий на синтетическом, битумном связующих, асбестового картона в районы Крайнего Севера, отдаленные районы и на экспорт железнодорожным и речным транспортом без перевалки.

2. Ящик № 39 допускается использовать для нужд народного хозяйства при упаковывании конструкций полносборных теплоизоляционных для трубопроводов, аппаратов и резервуаров.

3. По согласованию с потребителем допускается для упаковывания плит теплоизоляционных из минеральной ваты на синтетическом связующем для нужд народного хозяйства применять планки размерами 1100Х25Х50 мм.

(Таблица изменена и дополнена. Изм. № 3, 4)

ПРИЛОЖЕНИЕ 4
Обязательное

ПРИЛОЖЕНИЕ 5
Справочное

СРАВНЕНИЕ НОМЕРОВ ЯЩИКОВ, ОБРЕШЕТОК

(Изм. редакция. Изм. № 4)

СОДЕРЖАНИЕ
