ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГВОЗДИ СТРОИТЕЛЬНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 4028-63
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГВОЗДИ СТРОИТЕЛЬНЫЕ Конструкция и размеры Building nails. |
ГОСТ |
Дата введения 01.08.64
Несоблюдение стандарта преследуется по закону

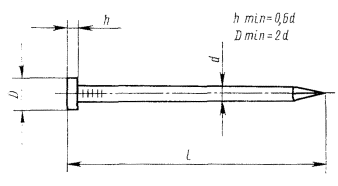

1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1.
Таблица 1
мм
|
Длина гвоздя l |
Диаметр стержня d |
Длина гвоздя l |
|
|
0,8 |
8 |
1,4 |
25 |
|
12 |
32 |
||
|
1,0 |
16 |
40 |
|
|
1,2 |
16 |
1,6 |
25 |
|
20 |
40 |
||
|
25 |
50 |
Условное обозначение гвоздей с плоской головкой с диаметром стержня 1,2 мм и длиной 25 мм:
Гвозди П 1,2×25 ГОСТ 4028-63
(Измененная редакция, Изм. № 2).
2. Конструкция и размеры строительных гвоздей с конической головкой должны соответствовать указанным на черт. 2, 3, 4 и в табл. 2.
Гвозди круглые
Черт. 2.

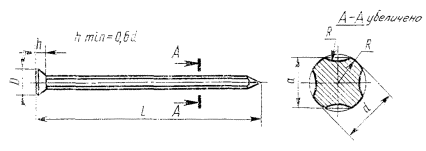

Гвозди трефовые
Черт. 3.

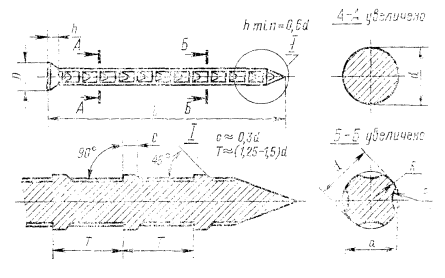

Гвозди трефовые с перемычками
Черт. 4.
Таблица 2
мм
|
Длина гвоздя l |
Размер а |
Наименьший диаметр головки D |
Условный диаметр стержня d |
Длина гвоздя l |
Размер а |
Наименьший диаметр головки D |
|
|
1,8 |
32 |
- |
3,5 |
3,5 |
90 |
3,1 |
7 |
|
40 |
4,0 |
100 |
3,55 |
7,5 |
|||
|
50 |
120 |
||||||
|
60 |
5,0 |
120 |
4,45 |
9 |
|||
|
2,0 |
40 |
1,75 |
4 |
150 |
|||
|
50 |
6,0 |
150 |
5,3 |
11 |
|||
|
2,5 |
50 |
2,2 |
5 |
200 |
|||
|
60 |
8,0 |
250 |
7,13 |
14 |
|||
|
3,0 |
70 |
2,65 |
6 |
||||
|
80 |
Примечание. По требованию потребителя гвозди круглые размером 1,8×32 изготовляются с плоской головкой.
Условное обозначение гвоздей с конической головкой круглых диаметром 2,5 мм, длиной 60 мм:
Гвозди К 2,5×60 ГОСТ 4028-63
То же, трефовых:
Гвозди Т 2,5×60 ГОСТ 4028-63
То же, трефовых с перемычками:
Гвозди ТП 2,5×60 ГОСТ 4028-63
(Измененная редакция, Изм. № 1, 2).
3. Технические требования на гвозди - по ГОСТ 283-75.
Примечание. Односторонний равномерный прогиб стержня в средней части гвоздя размером 1,8×60 не должен превышать 0,7 мм.
(Измененная редакция, Изм. № 1, 2).
4. Теоретическая масса гвоздей указана в справочном приложении.
(Введен дополнительно. Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса гвоздей
|
Размер гвоздей d×l, мм |
Масса 1000 круглых гвоздей, кг, » |
Размер гвоздей d×l, мм |
Масса 1000 круглых гвоздей, кг, » |
|
0,8×8 |
0,032 |
1,8×60 |
1,16 |
|
0,8×12 |
0,051 |
2,0×40 |
0,949 |
|
1,0×16 |
0,100 |
2,0×50 |
1,19 |
|
1,2×16 |
0,147 |
2,5×50 |
1,87 |
|
1,2×20 |
0,183 |
2,5×60 |
2,23 |
|
1,2×25 |
0,219 |
3,0×70 |
3,77 |
|
1,4×25 |
0,302 |
3,0×80 |
4,33 |
|
1,4×32 |
0,385 |
3,5×90 |
6,6 |
|
1,4×40 |
0,482 |
4,0×100 |
9,5 |
|
1,6×25 |
0,397 |
4,0×120 |
11,5 |
|
1,6×40 |
0,633 |
5,0×120 |
17,8 |
|
1,6×50 |
0,791 |
5,0×150 |
21,9 |
|
1,8×32 |
0,640 |
6,0×150 |
32,4 |
|
1,8×40 |
0,787 |
6,0×200 |
43,1 |
|
1,8×50 |
0,967 |
8,0×250 |
96,2 |
Примечание. Масса 1000 гвоздей трефовых на 15 %, а трефовых с перемычками на 12 % меньше массы 1000 гвоздей круглых того же размера.
(Измененная редакция, Изм. № 1, 2, 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
ИСПОЛНИТЕЛИ
К. Г. Залялютдинов; Б. М. Ригмант; В. Г. Вильде; Р. В. Жирова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 № 567.
3. ВЗАМЕН ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48.
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
5. Срок действия продлен до 01.01.96 Постановлением Госстандарта от 15.05.85 № 1353.
6. Переиздание (май 1990 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС 11-65, 2-81, 4-88).
|
|
