МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИСПОСОБЛЕНИЯ К МЕТАЛЛОРЕЖУЩИМ СТАНКАМ. ОПРАВКИ ЦЕНТРОВЫЕ ПЕРЕНАЛАЖИВАЕМЫЕ С ГОФРИРОВАННЫМИ ВТУЛКАМИ ДЛЯ ТОЧНЫХ РАБОТ

Основные параметры и размеры

Attachments for metall-cutting machine tools. Central readjustable mandrels with corrugated bushings for precision machining. Basic parameters and dimensions

ГОСТ
31.1066.01-85

Дата введения 01.01.86

1. Настоящий стандарт распространяется на центровые переналаживаемые оправки с гофрированными втулками, предназначенные для установки заготовок, в основном тонкостенных, типа колец, втулок, гильз с цилиндрическим базовым отверстием при точной обработке их на металлорежущих станках.

2. Оправки должны изготовляться двух исполнений - 1 и 2. Исполнение оправок определяет конструкция торцовой шайбы. Оправки каждого исполнения в зависимости от размеров обрабатываемой заготовки должны быть с прямым (П) или обратным (О) положением торцовой шайбы, а также с одной или двумя гофрированными втулками.

3. Основные параметры и размеры оправок должны соответствовать указанным на черт. 1, 2, 3 и в таблице.

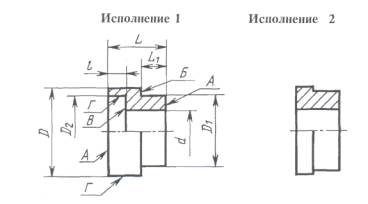

1 - корпус; 2 - шайба торцовая; 3 - втулка гофрированная; 4 - проставка; 5 - втулка нажимная; 6 - гайка по ГОСТ 8918

Черт. 1

Примечание. Чертеж не определяет конструкцию оправок.

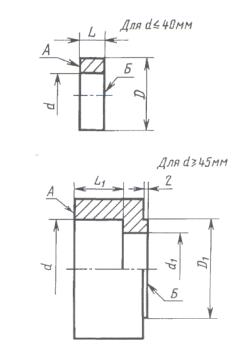

7 - корпус; 2 - шайба торцовая; 3 - втулка гофрированная; 4 - проставка; 5 - втулка нажимная; 6 - гайка по ГОСТ 8918

Черт. 2

Примечание. Чертеж не определяет конструкцию оправок.

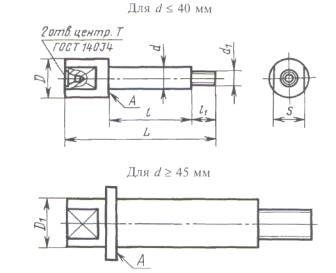

1 - корпус; 2 - шайба торцовая; 3 - втулка гофрированная; 4 - втулка нажимная; 5 - гайка по ГОСТ 8918

Черт. 3

Примечание. Чертеж не определяет конструкцию оправок.

4. Оправки должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

5. Конструкция и основные размеры деталей оправок указаны в приложении 1.

6. Достигаемая степень точности обработки заготовок по форме и расположению поверхностей указана в приложении 2.

7. Обеспечение расчетных значений осевой нагрузки и крутящего момента, приведенных в таблице стандарта, проводится с помощью тарированных или предельных ключей.


Размеры, мм

Обозначение оправки

Исполнение

Положение торцовой шайбы

Диаметр технологической базы заготовки dl

Размеры заготовки после обработки на оправке

D

L

D2

L2

d

Осевая нагрузка на гофрированные втулки, кН

Крутящий  момент, Н м

Масса, кг, не более

номин.

поле допуска

D1 min

L1

Прикладываемый к гайке

Передаваемый оправкой min

7110-0651

1

П

31

Н6; G6; Н7; G7

36

От 9 до 22 включ.

35,9

128

30,98

24

18

3,0

7,2

0,2

0,575

7110-0652

2

О

Св. 22 до 32 включ.

37,9

0,597

7110-0653

1

Св. 32 до 45 включ.

35,9

0,575

7110-0654

2

Св. 45 до 55 включ

37,9

48*

0,4

0,597

7110-0655

1

Св. 55 до 70 включ.

35,9

0,575

7110-0656

П

32

От 9 до 22 включ.

35,9

31,98

24

0,2

0,576

7110-0657

2

О

Св. 22 до 32 включ

37,9

0,598

7110-0658

1

Св. 32 до 45 включ

35,9

0,576

7110-0659

2

Св. 45 до 55 включ.

37,9

48*

0,4

0,598

7110-0661

1

Св. 55 до 70 включ

35,9

0,576

7110-0662

П

33

38

От 9 до 22 включ.

37,9

32,98

24

0,2

0,603

7110-0663

2

Св. 22 до 32 включ

0,601

7110-0664

1

О

Св. 32 до 45 включ

0,603

7110-0665

2

П

Св. 45 до 55 включ.

48*

0,4

0,601

7110-0666

1

О

Св. 55 до 70 включ.

0,603

7110-0667

П

34

От 9 до 22 включ.

33,98

24

0,2

0,606

7110-0668

2

Св. 22 до 32 включ.

0,604

7110-0669

1

О

Св. 32 до 45 включ.

0,606

7110-0671

2

П

Св. 45 до 55 включ.

48*

0,4

0,604

7110-0672

1

О

Св. 55 до 70 включ.

0,606

7110-0673

П

35

41

От 9 до 22 включ.

40,9

135

34,98

24

20

4

12,5

0,35

0,748

7110-0674

2

О

Св. 22 до 32 включ.

42,9

0,762

7110-0675

1

Св. 32 до 45 включ.

40,9

0,748

7110-0676

2

Св. 45 до 55 включ.

42,9

48*

0,70

0,762

7110-0677

1

Св. 55 до 70 включ.

40,9

0,748

7110-0678

П

36

От 9 до 22 включ.

35,98

24

0,35

0,749

7110-0679

2

О

Св. 22 до 32 включ.

42,9

0,763

7110-0681

1

Св. 32 до 45 включ.

40,9

0,763

7110-0682

2

Св. 45 до 55 включ.

42,9

48*

0,70

0,763

7110-0683

1

Св. 55 до 70 включ.

40,9

0,749

7110-0684

1

П

37

41

От 9 до 22 включ.

40,9

36,98

24

0,35

0,750

7110-0685

2

О

Св. 22 до 32 включ

42,9

0,764

7110-0686

1

Св. 32 до 45 включ.

40,9

0,750

7110-0687

2

Св. 45 до 55 включ.

42,9

48*

0,70

0,764

7110-0688

1

Св. 55 до 70 включ.

40,9

0,750

7110-0689

П

38

43

От 9 до 22 включ.

42,9

37,98

24

0,35

0,770

7110-0691

2

Св. 22 до 32 включ.

7110-0692

1

О

Св. 32 до 45 включ.

7110-0693

2

П

Св. 45 до 55 включ.

48*

0,70

7110-0694

1

О

Св. 55 до 70 включ.

7110-0695

П

39

От 9 до 22 включ.

38,98

24

0,35

0,771

7110-0696

2

Св. 22 до 32 включ.

7110-0697

1

О

Св. 32 до 45 включ.

7110-0698

2

П

Св. 45 до 55 включ.

48*

0,70

7110-0699

1

О

Св. 55 до 70 включ.

7110-0701

П

40

46

От 12 до 30 включ.

45,9

162

39,98

30

25

6

24

0,60

1,295

7110-0702

2

О

Св. 30 до 40 включ.

47,9

1,330

7110-0703

1

Св. 40 до 60 включ

45,9

1,295

7110 0704

2

Св. 60 до 70 включ.

47,9

60*

1,20

1,330

7110-0705

1

Св. 70 до 90 включ.

45,9

1,295

7110-0706

П

41

От 12 до 30 включ.

40,98

30

0,60

1,297

7110-0707

2

О

Св. 22 до 40 включ.

47,9

1,332

7110-0708

1

Св. 40 до 60 включ.

45,9

1,297

7110-0709

2

Св. 60 до 70 включ.

47,9

60*

1,20

1,332

7110-0711

1

Св. 70 до 90 включ.

45,9

1,297

7110-0712

П

42

От 12 до 30 включ.

41,98

30

0,60

1,300

7110-0713

2

О

Св. 30 до 40 включ.

47,9

1,335

7110-0714

1

Св. 40 до 60 включ.

45,9

1,300

7110-0715

2

Св. 60 до 70 включ.

47,9

60*

1,20

1,335

7110-0716

1

Св. 70 до 90 включ.

45,9

30

9

36

1,300

7110-0717

П

43

48

От 12 до 30 включ.

47,9

42,98

30

0,60

1,320

7110-0718

2

Св. 30 до 40 включ.

1,337

7110-0719

1

О

Св. 40 до 60 включ.

1,320

7110-0721

2

П

Св. 60 до 70 включ.

60*

1,20

1,337

7110-0722

1

О

Св. 70 до 90 включ.

1,320

7110-0723

П

44

От 12 до 30 включ.

43,98

30

0,60

1,330

7110-0724

2

Св. 30 до 40 включ.

1,347

7110-0725

1

О

Св. 40 до 60 включ.

1,330

7110-0726

2

П

Св. 60 до 70 включ.

165

60*

1,20

1,347

7110-0727

1

О

Св. 70 до 90 включ.

1,330

7110-0728

П

45

51

От 12 до 30 включ.

50,9

44,98

30

1,00

1,764

7110-0729

2

О

Св. 30 до 40 включ.

53,9

1,792

7110 0731

1

Св. 40 до 60 включ.

50,9

1,764

7110-0732

2

Св. 60 до 70 включ.

53,9

60*

2,00

1,792

7110-0733

1

Св. 70 до 90 включ.

50,9

1,764

7110-0734

П

46

От 12 до 30 включ.

45,98

30

1,00

1,769

7110-0735

2

О

Св. 30 до 40 включ.

53,9

1,797

7110-0736

1

Св. 40 до 60 включ.

50,9

1,769

7110-0737

2

Св. 60 до 70 включ.

53,9

60*

2,00

1,797

7110-0738

1

Св. 70 до 90 включ.

50,9

1,769

7110-0739

П

47

От 12 до 30 включ.

46,98

30

1,00

1,775

7110-0741

2

О

Св. 30 до 40 включ.

53,9

1,803

7110-0742

1

Св. 40 до 60 включ.

50,9

1,775

7110-0743

2

Св. 60 до 70 включ.

53,9

60*

2,00

1,803

7110-0744

1

Св. 70 до 90 включ.

50,9

1,775

7110-0745

П

48

Н6; G6; Н7; G7;

Н8; G8

54

От 12 до 30 включ.

53,9

47,98

30

1,00

1,816

7110-0746

2

Св. 30 до 40 включ.

1,805

7110-0747

1

О

Св. 40 до 60 включ.

1,816

7110-0748

2

П

Св. 60 до 70 включ.

60*

2,00

1,805

7110-0749

1

О

Св. 70 до 90 включ.

1,816

7110-0751

П

49

От 12 до 30 включ.

48,98

30

1,823

7110-0752

2

Св. 30 до 40 включ.

1,00

1,812

7110-0753

1

О

Св. 40 до 60 включ.

1,823

7110-0754

2

П

Св. 60 до 70 включ.

60*

2,00

1,812

7110-0755

1

О

Св. 70 до 90 включ.

1,823

7110 0756

П

50

57

От 12 до 30 включ.

49,98

30

35

1,00

1,825

7110-0757

2

Св. 30 до 40 включ.

1,814

7110 0758

1

О

Св. 40 до 60 включ.

1,825

7110-0759

2

П

Св. 60 до 70 включ

60*

2,00

1,814

7110-0761

1

О

Св. 70 до 90 включ.

1,825

7110-0762

П

51

От 13 до 32 включ.

56,9

177

50,98

34

43

1,20

2,151

7110-0763

2

О

Св. 32 до 45 включ.

59,9

2,180

7110-0764

1

Св. 45 до 65 включ.

56,9

2,151

7110-0765

2

Св. 65 до 80 включ.

59,9

68*

2,40

2,180

7110-0766

1

Св. 80 до 110 включ.

56,9

2,151

7110-0767

П

52

От 13 до 32 включ.

51,98

34

1,20

2,157

7110-0768

2

О

Св. 32 до 45 включ

59,9

2,186

7110-0769

1

Св. 45 до 65 включ.

56,9

2,157

7110-0771

2

Св. 65 до 80 включ.

59,9

68*

2,40

2,186

7110-0772

1

Св. 80 до 110 включ.

56,9

2,157

7110-0773

П

53

От 13 до 32 включ.

178

52,98

34

1,2

2,162

7110-0774

2

О

Св. 32 до 45 включ.

59,9

2,191

7110-0775

1

Св. 45 до 65 включ.

56,9

2,162

7110-0776

2

Св. 65 до 80 включ.

59,9

68*

2,40

2,191

7110-0777

1

Св. 80 до 110 включ.

56,9

2,162

7110-0778

П

54

60

От 13 до 32 включ.

59,9

53,98

34

1,2

2,235

7110-0779

2

Св. 32 до 45 включ.

2,198

7110-0781

1

О

Св. 45 до 65 включ.

2,235

7110-0782

2

П

Св. 65 до 80 включ.

68*

2,4

2,198

7110 0783

1

О

Св. 80 до 110 включ.

2,235

7110-0784

П

55

От 13 до 32 включ.

54,98



1,2

2,241

7110-0785

2

Св. 32 до 45 включ.

2,204

7110-0786

1

О

Св. 45 до 65 включ.

2,241

7110-0787

2

П

Св. 65 до 80 включ.

68*

2,4

2,204

7110-0788

1

О

Св. 80 до 110 включ.

2,241

7110-0789

П

56

От 13 до 32 включ.

55,98

34

1,2

2,247

7110-0791

2

Св. 32 до 45 включ.

2,210

7110-0792

1

О

Св. 45 до 65 включ.

2,247

7110-0793

2

П

Св. 65 до 80 включ.

68*

2,4

2,210

7110 0794

1

О

Св. 80 до 110 включ.

2,247

7110-0795

П

57

64

От 13 до 32 включ.

63,9

186

56,98

34

40

1,3

2,888

7110-0796

2

О

Св. 32 до 45 включ.

67,9

2,977

7110 0797

1

Св. 45 до 65 включ.

63,9

2,888

7110-0798

2

Св. 65 до 80 включ.

67,9

68*

2,6

2,977

7110 0799

1

Св. 80 до 110 включ.

63,9

2,888

7110-0801

П

58

От 13 до 32 включ.

57,98

34

1,3

2,891

7110-0802

2

О

Св. 32 до 45 включ.

67,9

2,980

7110-0803

1

Св. 45 до 65 включ.

63,9

2,891

7110-0804

2

Св. 65 до 80 включ.

67,9

68*

2,6

2,980

7110-0805

1

Св. 80 до 110 включ.

63,9

2,891

7110-0806

П

60

От 13 до 32 включ.

59,98

34

1,3

2,905

7110-0807

2

О

Св. 32 до 45 включ.

67,9

2,994

7110-0808

1

Св. 45 до 65 включ.

63,9

2,905

7110-0809

2

Св. 65 до 80 включ.

67,9

68*

2,6

2,994

7110-0811

1

Св. 80 до 110 включ.

63,9

2,905

7110-0812

П

62

68

От 13 до 32 включ.

67,9

61,98

34

1,3

2,905

7110-0813

2

П

Св. 32 до 45 включ.

3,008

7110-0814

1

О

Св. 45 до 65 включ.

2,979

7110-0815

2

П

Св. 65 до 80 включ.

68*

2,6

3,008

7110-0816

1

О

Св. 80 до 110 включ.

2,979

7110-0817

П

63

От 13 до 32 включ.

62,98

34

1,3

2,985

7110-0818

2

Св. 32 до 45 включ.

3,014

7110-0819

1

О

Св. 45 до 65 включ.

2,985

7110-0821

2

П

Св. 65 до 80 включ.

68*

2,6

3,014

7110-0822

1

О

Св. 80 до 110 включ.

2,985

7110-0823

П

65

71

От 15 до 35 включ.

70,9

208

64,97

38

45

12

58

2

3,743

7110-0824

2

О

Св. 35 до 50 включ.

75,9

3,790

7110-0825

1

Св. 50 до 75 включ.

70,9

3,743

7110-0826

2

Св. 75 до 90 включ.

75,9

76*

4

3,790

7110-0827

1

Св. 90 до 120 включ.

70,9

3,743

7110-0828

П

67

От 15 до 35 включ.

66,97

38

2

3,759

7110-0829

2

О

Св. 35 до 50 включ.

75,9

3,743

7110-0831

1

Св. 50 до 75 включ.

70,9

3,759

7110-0832

2

Св. 75 до 90 включ.

75,9

76*

4

3,806

7110-0833

1

Св. 90 до 120 включ.

70,9

3,759

7110-0834

П

70

76

От 15 до 35 включ.

75,9

69,97

38

2,0

3,875

7110-0835

2

Св. 35 до 50 включ.

3,833

7110-0836

1

О

Св. 50 до 75 включ.

3,875

7110-0837

2

П

Св. 75 до 90 включ.

76*

4,0

3,833

7110-0838

1

О

Св. 90 до 120 включ.

3,875

7110-0839

П

71

От 15 до 35 включ.

70,97

38

2,0

3,878

7110-0841

2

Св. 35 до 50 включ.

3,836

7110-0842

1

О

Св. 50 до 75 включ.

3,878

7110-0843

2

П

Св. 75 до 90 включ.

76*

4,0

3,836

7110-0844

1

О

Св. 90 до 120 включ.

3,878

7110-0845

1

П

72

От 15 до 35 включ.

71,97

38

2,0

3,885

7110-0846

2

Св. 35 до 50 включ.

3,843

7110-0847

1

О

Св. 50 до 75 включ.

3,885

7110-0848

2

П

Св. 75 до 90 включ.

76*

4,0

3,843

7110-0849

1

О

Св. 90 до 120 включ.

3,885

7110 0851

П

73

80

От 15 до 35 включ.

79,9

215

72,97

38

50

2,0

4,816

7110-0852

2

О

Св. 35 до 50 включ.

84,9

4,875

7110-0853

1

Св. 50 до 75 включ.

79,9

4,816

7110-0854

2

Св. 75 до 90 включ.

84,9

76*

4,0

4,875

7110 0855

1

Св. 90 до 120 включ.

79,9

4,816

7110-0856

П

75

От 15 до 35 включ.

74,97

38

2,0

4,825

7110-0857

2

О

Св. 35 до 50 включ.

84,9

4,884

7110-0858

1

Св. 50 до 75 включ.

79,9

4,825

7110-0859

2

Св. 75 до 90 включ.

84,9

76*

4,0

4,884

7110-0861

1

О

Св. 90 до 120 включ.

79,9

4,825

7110-0862

П

78

От 15 до 35 включ.

77,97

38

2,0

4,848

7110-0863

2

О

Св. 35 до 50 включ.

84,9

4,907

7110-0864

1

Св. 50 до 75 включ.

79,9

4,848

7110-0865

2

Св. 75 до 90 включ.

84,9

76*

4,0

4,907

7110-0866

1

Св. 90 до 120 включ.

79,9

4,848

7110-0867

П

80

85

От 15 до 35 включ.

84,9

79,97

38

2,0

5,003

7110-0868

2

Св. 35 до 50 включ.

4,962

7110-0869

1

О

Св. 50 до 75 включ.

5,003

7110-0871

2

П

Св. 75 до 90 включ.

76*

4,0

4,962

7110-0872

1

О

Св. 90 до 120 включ.

256

5,003

7110-0873

П

82

Н6; G6;

Н7; G7; Н8; G8; F7;F8

89

От 19 до 45 включ.

88,9

81,97

48

55

20

120

2,2

7,180

7110-0874

2

О

Св. 45 до 65 включ.

94,9

7,082

7110-0875

1

Св. 65 до 95 включ.

88,9

7,180

7110-0876

2

Св. 95 до 115 включ.

94,9

96*

4,4

7,082

7110-0877

1

Св. 115 до 160 включ

88,9

7,180

7110-0878

П

85

От 19 до 45 включ.

84,97

48

2,2

7,215

7110-0879

2

О

Св. 45 до 65 включ.

94,9

7,117

7110-0881

1

Св. 65 до 95 включ.

88,9

7,215

7110-0882

2

Св. 95 до 115 включ.

94,9

96*

4,4

7,117

7110-0883

1

Св. 115 до 160 включ

88,9

7,215

7110-0884

П

88

95

От 19 до 45 включ.

94,9

87,97

48

2,2

7,408

7110-0885

2

Св. 45 до 65 включ.

7,153

7110-0886

1

О

Св. 65 до 95 включ.

7,408

7110-0887

2

П

Св. 95 до 115 включ.

96*

4,4

7,153

7110-0888

1

О

Св. 115 до 160 включ

7,408

7110-0889

П

90

От 19 до 45 включ.

89,97

48

2,2

7,433

7110-0891

2

Св. 45 до 65 включ.

7,178

7110-0892

1

О

Св. 65 до 95 включ.

7,433

7110-0893

2

П

Св. 95 до 115 включ.

96*

4,4

7,178

7110-0894

1

О

Св. 115 до 160 включ

7,433

7110-0895

П

92

99

От 19 до 45 включ.

98,9

261

91,97

48

60

2,2

8,986

7110-0896

2

О

Св. 45 до 65 включ.

105,9

9,088

7110-0897

1

Св. 65 до 95 включ.

98,9

8,986

7110-0898

2

Св. 95 до 115 включ.

105,9

96*

4,4

9,088

7110-0899

1

Св. 115 до 160 включ

98,9

8,986

7110-0901

П

95

От 19 до 45 включ.

94,97

48

2,2

9,026

7110-0902

2

О

Св. 45 до 65 включ.

105,9

9,128

7110-0903

1

Св. 65 до 95 включ.

98,9

9,026

7110-0904

2

Св. 95 до 115 включ.

105,9

96*

4,4

9,128

7110-0905

1

Св. 115 до 160 включ

98,9

9,026

7110-0906

П

98

106

От 19 до 45 включ.

105,9

97,97

48

2,2

9,271

7110-0907

2

Св. 45 до 65 включ.

9,169

7110-0908

1

О

Св. 65 до 95 включ.

9,271

7110-0909

2

П

Св. 95 до 115 включ

96*

4,4

9,169

7110-0911

1

О

Св. 115 до 160 включ

9,271

7110-0912

П

100

От 19 до 45 включ.

99,97

48

2,2

9,298

7110-0913

2

Св. 45 до 65 включ.

9,196

7110-0914

1

О

Св. 65 до 95 включ

9,298

7110-0915

2

П

Св. 95 до 115 включ

96*

2,2

9,196

7110-0916

1

О

Св. 115 до 160 включ

9,298

* Длина двух гофрированных втулок.

Примечание. Размеры заготовок после обработки на оправке - для справок.

Пример условного обозначения оправки центровой переналаживаемой с гофрированными втулками исполнения 1, положением торцовой шайбы прямым (П), диаметром технологической базы заготовки d1 = 31 мм, длиной заготовки после обработки на оправке L1 от 9 до 22 мм:

Оправка 7110-0651 ГОСТ 31.1066.01-85


ПРИЛОЖЕНИЕ 1
Рекомендуемое

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ ДЕТАЛЕЙ ОПРАВОК

1. Конструкция и основные размеры корпуса указаны на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Обозначение оправки

d (поле допуска h6)

D (поле допуска h9)

D1

d1(поле допуска g6)

L

/

l

S

Масса, кг, не более

7110-0651-7110-0672

18

30,9

-

М12

128

73,0

19,5

27

0,371

7110-0673-7110-0699

20

34,9

М16

135

74,0

25,5

30

0,437

7110-0701-7110-0727

25

39,9

М20

162

93,0

32,0

32

0,812

7110-0728-7110-0761

30

44,9

165

95,5

36

1,211

7110-0762-7110-0794

35

50,9

178

107,0

38,0

46

1,472

7110-0795-7110-0822

40

56,9

М24

186

109,5

50

1,971

7110-0823-7110-0849

45

64,9

45

208

121,0

47,5

41

2,344

7110-0851-7110-0872

50

72,9

50

215

123,5

51,0

2,933

7110-0873-7110-0894

55

81,9

55

М30

256

151,0

62,5

46

4,310

7110-0895-7110-0916

60

91,9

60

261

153,5

65,0

55

5,184

1.1. Материал - сталь марки 18ХГТ по ГОСТ 4543.

1.2. Цементировать h 1,0... 1,2, кроме резьбы; твердость 59...63 HRC3.

1.3. Допуск профиля продольного сечения диаметра d - по 2-й степени точности ГОСТ 24643.

1.4. Допуск плоскостности поверхности торца А - по 2-й степени точности ГОСТ 24643.

1.5. Допуск радиального биения поверхности диаметра d относительно оси центров - по 1-й степени точности ГОСТ 24643.

1.6. Допуск полного торцового биения поверхности торца А относительно оси центров - по 2-й степени точности ГОСТ 24643.

1.7. Резьба метрическая - по ГОСТ 24705, поле допуска резьбы - по ГОСТ 16093.

1.8. Сбеги, проточки, фаски под резьбу - по ГОСТ 10549.

1.9. Неуказанные предельные отклонения: H14, h14, ±

1.10. Покрытие - Хим. Окс. прм по ГОСТ 9.306, кроме поверхностей диаметра d, торца А и рабочего конуса центровых отверстий.

(Измененная редакция, Изм. № 1).

2. Конструкция и основные размеры торцовой шайбы должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры, мм

Обозначение оправки

Исполнение

D

D1 (поле допуска h9)

D2 (поле допуска Н9)

d (поле допуска Н6)

L

L1

l

Масса, кг, не более

7110-0651

1

35,9

30,9

31

18

25

10,5

7,5

0,085

7110-0653

7110-0655

7110-0656

7110-0658

7110-0661

7110-0662

37,9

0,109

7110-0664

7110-0666

7110-0667

7110-0669

7110-0672

7110-0652

2

37,9

35,9

-

18

17,5

12,0

-

0,107

7110-0654

7110-0657

7110-0659

7110-0663

7110-0665

7110-0668

7110-0671

7110-0674

42,9

40,9

20

0,141

7110-0676

7110-0679

7110-0682

7110-0685

7110-0687

7110-0691

7110-0693

7110-0696

7110-0698

7110-0673

1

40,9

34,9

35

20

25,0

10,5

7,5

0,127

7110-0675

7110-0677

7110-0678

7110-0681

7110-0683

7110-0684

7110-0686

7110-0688

7110-0689

42,9

0,141

7110-0692

7110-0694

7110-0695

7110-0697

7110-0699

7110-0702

2

47,9

45,9

-

25

22,5

17,5

-

0,223

7110-0704

7110-0707

7110-0709

7110-0713

7110-0715

7110-0718

7110-0721

7110-0724

7110-0726

7110-0701

1

45,9

39,9

40

32,0

14,5

9,5

0,188

7110-0703

7110-0705

7110-0706

7110-0708

7110-0711

7110-0712

7110-0714

7110-0716

7110-0717

47,9

0,206

7110-0718

7110-0722

7110-0723

7110-0725

7110-0727

7110-0729

2

53,9

50,9

-

30

22,5

17,5

-

0,240

7110-0732

7110-0735

7110-0737

7110-0741

7110-0743

7110-0746

7110-0748

7110-0752

7110-0754

7110-0757

7110-0759

7110-0728

1

50,9

44,9

45

32,0

14,5

9,5

0,212

7110-0731

7110-0733

7110-0734

7110-0736

7110-0738

7110-0739

7110-0742

7110-0744

7110-0745

53,9

0,251

7110-0747

7110-0749

7110-0751

7110-0753

7110-0755

7110-0756

7110-0758

7110-0761

7110-0763

2

59,9

56,9

-

35

23,5

18,5

-

0,296

7110-0765

7110-0768

7110-0771

7110-0774

7110-0776

7110-0779

7110-0782

7110-0785

7110-0787

7110-0791

7110-0793

7110-0762

1

56,9

50,9

51

34,0

15,5

10,5

0,267

7110-0764

7110-0766

7110-0767

7110-0769

7110-0772

7110-0773

7110-0775

7110-0777

1

56,9

50,9

51

35

34,0

15,5

10,5

0,267

7110-0778

59,9

0,333

7110-0781

7110-0783

7110-0784

7110-0786

7110-0788

7110-0789

7110-0792

7110-0794

7110-0796

2

67,9

63,9

-

40

23,5

18,5

-

0,417

7110-0798

7110-0802

7110-0804

7110-0807

7110-0809

7110-0813

7110-0815

7110-0818

7110-0821

7110-0795

1

63,9

56,9

57

34,0

15,5

10,5

0,328

7110-0797

7110-0799

7110-0801

7110-0803

7110-0805

7110-0806

7110-0808

7110-0811

7110-0812

67,9

0,388

7110-0814

7110-0816

7110-0817

7110-0819

7110-0822

7110-0824

2

75,9

70,9

-

45

25,0

20,0

-

0,478

7110-0826

7110-0829

7110-0832

7110-0835

7110-0837

7110-0841

7110-0843

7110-0846

7110-0848

7110-0823

1

70,9

64,9

65

36,5

16,5

11,5

0,431

7110-0825

7110-0827

7110-0828

7110-0831

7110-0833

7110-0834

75,9

0,520

7110-0836

7110-0838

7110-0839

7110-0842

7110-0844

7110-0845

7110-0847

7110-0849

7110-0852

2

84,9

79,9

-

50

25,0

20,0

-

0,616

7110-0854

7110-0857

7110-0859

7110-0863

7110-0865

7110-0868

7110-0871

7110-0851

1

79,9

72,9

73

36,5

16,5

11,5

0,557

7110-0853

7110-0855

7110-0856

1

79,9

72,9

73

50

36,5

16,5

11,5

0,557

7110-0858

7110-0861

7110-0862

7110-0864

7110-0866

7110-0867

84,9

0,657

7110-0869

7110-0872

7110-0874

2

94,9

88,9

-

55

30,0

25,0

-

0,742

7110-0876

7110-0879

7110-0882

7110-0885

7110-0887

7110-0891

7110-0893

7110-0873

1

88,9

81,9

82

44,5

21,5

14,5

0,840

7110-0875

7110-0877

7110-0878

7110-0881

7110-0883

7110-0884

94,9

0,997

7110-0886

7110-0888

7110-0889

7110-0892

7110-0894

7110-0896

2

105,9

98,9

-

60

30,0

25,0

-

1,174

7110-0898

7110-0902

7110-0904

7110-0907

7110-0909

7110-0913

7110-0915

7110-0895

1

98,9

91,9

92

60

44,5

21,5

14,5

1,072

7110-0897

7110-0899

7110-0901

7110-0903

7110-0905

7110-0906

105,9

1,276

7110-0908

7110-0911

7110-0912

7110-0914

7110-0916

2.1. Материал - сталь марки 18ХГТ по ГОСТ 4543.

2.2. Цементировать h1,0... 1,2, кроме поверхностей Г; твердость 59...63 НRСэ.

2.3. Допуск плоскостности поверхностей торцов А, Б и В - по 2-й степени точности ГОСТ 24643.

2.4. Допуск параллельности поверхностей торцов А, Б и В - по 2-й степени точности ГОСТ 24643.

2.5. Допуск торцового биения поверхностей торцов А, Б и В относительно оси поверхности диаметра d - по 3-й степени точности ГОСТ 24643.

2.6. Неуказанные предельные отклонения размеров: h14, ±.

2.7. Покрытие - Хим. Окс. прм по ГОСТ 9.306, кроме поверхностей диаметров d и торцов А, Б и В.

(Измененная редакция, Изм. № 1).

3. Конструкция и основные размеры гофрированной втулки должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Размеры, мм

Обозначение

D

d

D1 (поле допуска h9)

D2 (поле допуска h7)

L

Масса, кг.

не более

Номин.

Пред. откл.

Номин.

Пред. откл.

7110-0651-7110-0655

30,98

-0,007

18

+0,005

30,9

30,94

24

0,049

7110-0656-7110-0661

31,98

31,94

0,050

7110-0662-7110-0666

32,98

32,94

0,053

7110-0667-7110-0672

33,98

33,94

0,056

7110-0673-7110-0677

34,98

20

+0,006

34,9

34,94

0,072

7110-0678-7110-0683

35,98

35,94

0,073

7110-0684-7110-0688

36,98

36,94

0,074

7110-0689-7110-0694

37,98

37,94

0,080

7110-0695-7110-0699

38,98

38,94

0,081

7110-0701-7110-0705

39,98

25

39,9

39,94

30

0,086

7110-0706-7110-0711

40,98

40,94

0,088

7110-0712-7110-0716

41,98

41,94

0,091

7110-0717-7110-0722

42,98

42,94

0,093

7110-0723-7110-0727

43,98

43,94

0,103

7110-0728-7110-0733

44,98

30

44 9

44,94

0,105

7110-0734-7110-0738

45,98

45,94

0,109

7110-0739-7110-0744

46,98

46,94

0,116

7110-0745-7110-0749

47,98

47,94

0,118

7110-0751-7110-0755

48,98

48,94

0,124

7110-0756-7110-0761

49,98

49,94

0,126

7110-0762-7110-0766

50,98

-0,008

35

+0,007

50,9

50,93

34

0,127

7110-0767-7110-0772

51,98

51,93

0,133

7110-0773-7110-0777

52,98

52,93

0,138

7110-0778-7110-0783

53,98

53,93

0,145

7110-0784-7110-0788

54,98

54,93

0,151

7110-0789-7110-0794

55,98

55,93

0,157

7110-0795-7110-0799

56,98

40

56,9

56,93

0,159

7110-0801-7110-0805

57,98

57,93

0,162

7110-0806-7110-0811

59,98

59,93

0,176

7110-0812-7110-0816

61,98

61,93

0,190

7110-0817-7110-0822

62,98

62,93

0,196

7110-0823-7110-0827

64,97

45

64,9

64,93

38

0,215

7110-0828-7110-0833

66,97

66,93

0,231

7110-0834-7110-0838

69,97

69,93

0,258

7110-0839-7110-0844

70,97

70,93

0,261

7110-0845-7110-0849

71,97

71,93

0,268

7110-0851-7110-0855

72,97

50

72,9

72,93

0,288

7110-0856-7110-0861

74,97

74,93

0,297

7110-0862-7110-0866

77,97

77,93

0,323

7110-0867-7110-0872

79,97

79,93

0,375

7110-0873-7110-0877

81,97

-0,01

55

+0,008

81,9

81,91

48

0,416

7110-0878-7110-0883

84,97

84,91

0,450

7110-0884-7110-0888

87,97

87,91

0,487

7110-0889-7110-0894

89,97

89,91

0,511

7110-0895-7110-0899

91,97

60

91,9

91,91

0,549

7110-0901-7110-0905

94,97

94,91

0,589

7110-0906-7110-0911

97,97

97,91

0,630

7110-0912-7110-0916

99,97

99,91

0,657

3.1. Материал - сталь марки 60С2ХФА по ГОСТ 14959. Допускается применение следующих марок сталей по ГОСТ 14959: 65С2ВА - для втулок всех типоразмеров; 60С2ХА - для втулок размером D > 34,98 мм; 50ХГФА, 50ХФА, 60С2 и 55С2 - для втулок размером 33,98 ≤ D79,97 мм; 65Г - для втулок размером D> 81,97 мм.

3.2. Твердость 39,5...43,5 НRСэ.

3.3. Допуск плоскостности поверхности торцов В - по 2-й степени точности ГОСТ 24643.

3.4. Допуск радиального биения поверхности диаметра D относительно поверхности диаметра d - по 1-й степени точности ГОСТ 24643.

3.5. Допуск торцового биения поверхности торцов В относительно поверхности диаметра d - по 3-й степени точности ГОСТ 24643.

3.6. Допуск соосности поверхностей диаметра D относительно поверхности А и поверхностей диаметра d относительно поверхности Б - по 4-й степени точности ГОСТ 24643.

3.7. Неуказанные предельные отклонения размеров: h14, ±.

3.8. Покрытие - Хим. Окс. прм по ГОСТ 9.306, кроме поверхностей диаметров d, D, D2; торцов Г и фаски 15°.

(Измененная редакция, Изм. № 1).

4. Конструкция и основные размеры проставки должны соответствовать указанным на черт. 4 и в табл. 4.

Черт. 4

Таблица 4

Размеры, мм

Обозначение оправки

d (поле допуска Н7)

D (поле допуска h9)

L (поле допуска h14)

Масса, кг, не более

7110-0651-7110-0653, 7110-0656-71 10-0658, 7110-0662-7110-0664, 7110-0667-7110-0669

18

30,9

24

0,094

7110-0673-7110-0675, 7110-0678-7110-0681, 7110-0689-7110-0692, 7110-0695-7110-0697

20

34,9

0,122

7110-0701-7110-0703, 7110-0706-7110-0708, 7110-0712-7110-0714, 7110-0717-7110-0719, 7110-0723-7110-0725

25

39,9

30

0,177

7110-0728-7110-0731, 7110-0734-7110-0736, 7110-0739-7110-0742, 7110-0745-7110-0747, 7110-0751-7110-0753, 7110-0756-7110-0758

30

44,9

0,208

7110-0761-7110-0764, 7110-0767-7110-0769, 7110-0773-7110-0775, 7110-0778-7110-0781, 7110-0784-7110-0786, 7110-0789-7110-0792

35

50,9

34

0,288

7110-0795-7110-0797, 7110-0801-7110-0803, 7110-0806-7110-0808,7110-0812-7110-0814,7110-0817-7110-0819

40

56,9

0,346

7110-0823-7110-0825, 7110-0828-7110-0831, 7110-0834-7110-0836, 7110-0839-7110-0842, 7110-0845-7110-0847

45

64,9

38

0,516

7110-0851-7110-0853, 7110-0856-7110-0858, 7110-0862-71 10-0864, 7110-0867-7110-0869

50

72,9

0,663

7110-0873-7110-0875, 7110-0878-7110-0881, 7110-0884-7110-0886, 71 10-0889-71 10-0892

55

81,9

48

1,095

7110-0895-7110-0897, 7110-0901-7110-0903, 7110-0906-71 10-0908, 71 10-0912-71 10-0914

60

91,9

1,894

4.1. Материал - сталь марки 18ХГТ по ГОСТ 4543, допускается применять сталь марки 20Х по ГОСТ 4543.

4.2. Цементировать h 1,0...1,2; твердость 59...63 HRCэ.

4.3. Допуск плоскостности поверхности торцов А и Б - по 2-й степени точности ГОСТ 24643.

4.4. Допуск торцового биения поверхности торцов А и Б относительно оси поверхности диаметра d - по 3-й степени точности ГОСТ 24643.

4.5. Допуск параллельности поверхностей торцов А и Б - по 2-й степени точности ГОСТ 24643.

4.6. Покрытие - Хим. Окс. прм по ГОСТ 9.306, кроме поверхностей торцов А, Б и диаметра d.

(Измененная редакция, Изм. № 1).

5. Конструкция и основные размеры нажимной втулки должны соответствовать указанным на черт. 5 и в табл. 5.

Черт. 5

Таблица 5

Размеры, мм

Обозначение оправки

d (поле допуска Н7)

d1

D (поле допуска h9)

D1

L

L1

Масса, кг, не более

7110-0651-7110-0672

18

-

30,9

-

9,0

-

0,035

7110-0673-7110-0699

20

34,9

10,0

0,051

7110-0701-7110-0727

25

39,9

12,5

0,078

7110-0728-7110-0761

30

44,9

15,0

0,104

7110-0762-7110-0794

35

50,9

17,5

0,153

7110-0795-7110-0822

40

56,9

20,0

0,203

7110-0823-7110-0849

45

25

64,9

45

31,5

21,0

0,529

7110-0851-7110-0872

50

72,9

37,5

25,0

0,813

7110-0873-7110-0894

55

32

81,9

58

42,5

27,5

1,165

7110-0895-7110-0916

60

91,9

47,5

30,0

1,725

5.1. Материал - сталь марки 18ХГТ по ГОСТ 4543. Допускается применять сталь марки 20Х по ГОСТ 4543.

5.2. Цементировать h1,0... 1,2; твердость 59...63 HRC3.

5.3. Допуск плоскостности поверхностей торцов А и Б - по 2-й степени точности ГОСТ 24643.

5.4. Допуск торцового биения поверхностей торцов А и Б относительно поверхности диаметра d-по 3-й степени точности ГОСТ 24643.

5.5. Допуск параллельности торцов А и Б - по 2-й степени точности ГОСТ 24643.

5.6. Неуказанные предельные отклонения размеров: HI4, h14, ±.

5.7. Покрытие - Хим. Окс. прм по ГОСТ 9.306, кроме поверхностей торцов А, Б и диаметра d.

(Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 2
Справочное

Досягаемая степень точности обработки заготовок по форме и расположению поверхностей

Вид допуска

Степень точности по ГОСТ 24643

Характеристика заготовок

Вид механической обработки

Допуск круглости поверхности диаметра D1

4

Толстостенные и тонкостенные

Точение

2-3

Шлифование

Допуск профиля продольного сечения поверхности диаметром D1

3

Толстостенные

Точение

2

Шлифование

4

Тонкостенные

Точение

3

Шлифование

Допуск радиального биения поверхности диаметром D1 относительно оси базового отверстия d1

4-5

Толстостенные и тонкостенные

Точение

3

Шлифование

Допуск соосности поверхности диаметра D1, относительно оси базового отверстия dl

4-5

Толстостенные и тонкостенные

Точение

3

Шлифование

Допуск полного торцового биения поверхности обработанного торца относительно базового отверстия d1

5

Толстостенные и тонкостенные

Шлифование

4

Точение

Примечания:

1. Заготовки с отношением наружного диаметра к внутреннему не менее 1,22 - толстостенные. Прочие заготовки - тонкостенные.

2. Допуски определены с вероятностью 0,9 и надежностью 0,9.

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством высшего и среднего специального образования СССР

Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.06.85 1738

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 05.06.90 № 1401

6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в августе 1987 г., июне 1990 г. (ИУС 12-87, 9-90)




Яндекс цитирования
