МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОТВЕРСТИЯ ЦЕНТРОВЫЕ
Размеры
Centre holes. Dimensions
|
ГОСТ
14034-74
Взамен
ГОСТ 14034-68
|
Постановлением Государственного комитета стандартов
Совета Министров СССР от 27 сентября 1974 г. № 2253 дата введения установлена
01.07.75
в части формы R 01.01.77
Ограничение срока действия снято Постановлением Госстандарта СССР
от 1 апреля 1981 г. № 1638
Издание 2006 г. с Изменениями № 1, 2, утвержденными
в декабре 1978 г., апреле 1981 г. (ИУС 5-80, 6-81).
1. Настоящий стандарт
устанавливает формы и размеры центровых отверстий. Стандарт соответствует
рекомендации СЭВ по стандартизации PC 2772-70.
В стандарте учтены требования
международных стандартов ИСО 866-75, ИСО 2540-73 и ИСО 2541-72.
2. Размеры центровых отверстий
форм А, В, Т, С, Е, R, F и Н должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.
Размеры центровых отверстий формы Р указаны в приложении 3.

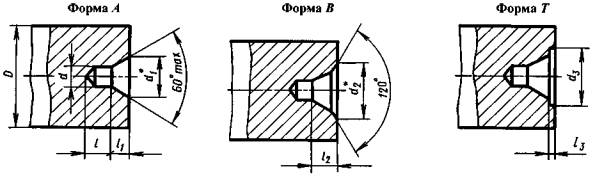

ЦЕНТРОВЫЕ ОТВЕРСТИЯ С УГЛОМ КОНУСА 60°
Черт. 1
* Размеры для справок.
Таблица
1
мм
D
|
d
|
d1
|
d2
|
d3 (пред.
откл. по Н14)
|
l, не менее
|
l1
|
l2 (пред. откл. по Н12)
|
l3, не менее
|
Номин.
|
Пред. откл.
|
2,0
|
(0,5)
|
1,06
|
-
|
-
|
0,8
|
0,48
|
H11
|
-
|
-
|
2,5
|
(0,63)
|
1,32
|
-
|
-
|
0,9
|
0,60
|
-
|
-
|
3
|
(0,8)
|
1,70
|
2,50
|
-
|
1,1
|
0,78
|
1,02
|
-
|
4
|
1,0
|
2,12
|
3,15
|
-
|
1,3
|
0,97
|
1,27
|
-
|
5
|
(1,25)
|
2,65
|
4,00
|
-
|
1,6
|
1,21
|
Н12
|
1,60
|
-
|
6
|
1,6
|
3,35
|
5,00
|
-
|
2,0
|
1,52
|
1,99
|
-
|
10
|
2,0
|
4,25
|
6,30
|
7,0
|
2,5
|
1,95
|
2,54
|
0,6
|
14
|
2,5
|
5,30
|
8,00
|
9,0
|
3,1
|
2,42
|
3,20
|
0,8
|
20
|
3,15
|
6,70
|
10,00
|
12,0
|
3,9
|
3,07
|
4,03
|
0,9
|
30
|
4
|
8,50
|
12,50
|
16,0
|
5,0
|
3,90
|
5,06
|
1,2
|
40
|
(5)
|
10,60
|
16,00
|
20,0
|
6,3
|
4,85
|
6,41
|
1,6
|
60
|
6,3
|
13,20
|
18,00
|
25,0
|
8,0
|
5,98
|
7,36
|
1,8
|
80
|
(8)
|
17,00
|
22,40
|
32,0
|
10,1
|
7,79
|
9,35
|
2,0
|
100
|
10
|
21,20
|
28,00
|
36,0
|
12,8
|
9,70
|
11,66
|
2,5
|
120
|
12
|
25,40
|
33,00
|
-
|
14,6
|
11,60
|
13,80
|
-
|
160
|
16
|
33,90
|
42,50
|
-
|
19,2
|
15,50
|
18,00
|
-
|
240
|
20
|
42,40
|
51,60
|
-
|
25,0
|
19,40
|
22,00
|
-
|
360
|
25
|
53,00
|
63,30
|
-
|
32,0
|
24,00
|
27,00
|
-
|
Примечания:
1. Размеры, заключенные в скобки,
применять не рекомендуется.
2. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия формы А
диаметром d = 1 мм:
Отв. центр. AI ГОСТ 14034-74

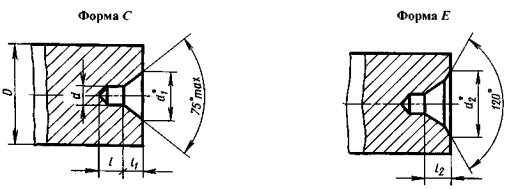

ЦЕНТРОВЫЕ ОТВЕРСТИЯ
С УГЛОМ КОНУСА 75°
Черт. 2
* Размеры для справок.
Таблица 2
мм
D
|
d
|
d1
|
d2
|
l, не
менее
|
l1,
(пред. откл. по H17)
|
l2
(пред. откл. по H17)
|
120
|
8
|
23,3
|
30,2
|
10
|
10
|
12,0
|
180
|
12
|
36,6
|
45,4
|
15
|
16
|
18,5
|
260
|
20
|
60,0
|
70,3
|
22
|
26
|
29,0
|
360
|
30
|
91,4
|
105,0
|
32
|
40
|
44,0
|
500
|
40
|
120,0
|
137,0
|
43
|
52
|
57,0
|
800
|
50
|
150,0
|
170,5
|
52
|
65
|
71,0
|
1200
|
63
|
186,0
|
213,7
|
65
|
80
|
88,0
|
Примечание. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия формы C диаметром d = 8 мм:
Отв. центр. С8 ГОСТ 14034-74
ЦЕНТРОВОЕ ОТВЕРСТИЕ С ДУГООБРАЗНОЙ ОБРАЗУЮЩЕЙ
Черт. 3
* Размеры для справок.
Таблица 3
мм
D
|
d
|
d1
|
l,
не менее
|
r
|
Наим.
|
Наиб.
|
2
|
(0,5)
|
1,30
|
1,3
|
1,30
|
1,60
|
2,5
|
(0,63)
|
1,50
|
1,5
|
1,60
|
2,00
|
3
|
(0,8)
|
1,70
|
1,9
|
2,00
|
2,50
|
4
|
1
|
2,12
|
2,3
|
2,50
|
3,15
|
5
|
(1,25)
|
2,65
|
2,8
|
3,15
|
4,00
|
6
|
1,6
|
3,35
|
3,5
|
4,00
|
5,00
|
10
|
2
|
4,25
|
4,4
|
5,00
|
6,30
|
14
|
2,5
|
5,30
|
5,5
|
6,30
|
8,00
|
20
|
3,15
|
6,70
|
7,0
|
8,00
|
10,00
|
30
|
4
|
8,50
|
8,9
|
10,00
|
12,50
|
40
|
(5)
|
10,60
|
11,2
|
12,50
|
16,00
|
60
|
6,3
|
13,20
|
14,0
|
16,00
|
20,00
|
80
|
(8)
|
17,00
|
17,9
|
20,00
|
25,00
|
100
|
10
|
21,20
|
22,5
|
25,00
|
31,50
|
Примечания:
1. Размеры, заключенные в скобки,
применять не рекомендуется.
2. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия формы R диаметром
d = 1 мм:
Отв. центр. R1 ГОСТ 14034-74

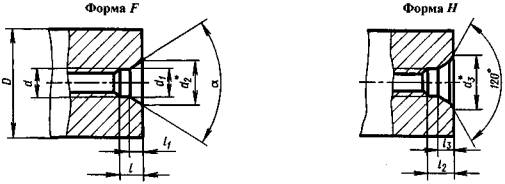

ЦЕНТРОВЫЕ ОТВЕРСТИЯ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ
Черт. 4
* Размеры для справок.
Таблица
4
мм
D для
форм
|
d
|
d1
(пред. откл.
по Н14)
|
d2
|
d3
|
l,
не более
|
l1,
(пред. откл. по Н15)
|
l2, не более
|
l3 (пред. откл. по Н15)
|
α
|
F
|
Н
|
8
|
-
|
М3
|
3,2
|
5
|
-
|
2,8
|
1,56
|
-
|
-
|
60°
|
10
|
16
|
М4
|
4,3
|
6,5
|
8,2
|
3,5
|
1,90
|
4,0
|
2,4
|
12,5
|
20
|
М5
|
5,3
|
8,0
|
11,4
|
4,5
|
2,30
|
5,5
|
3,3
|
16
|
25
|
М6
|
6,4
|
10,0
|
13,3
|
5,5
|
3,00
|
6,5
|
4,0
|
20
|
32
|
М8
|
8,4
|
12,5
|
16,0
|
7,0
|
3,50
|
8,0
|
4,5
|
25
|
40
|
М10
|
11,0
|
15,6
|
19,8
|
9,0
|
4,00
|
10,2
|
5,2
|
32
|
50
|
М12
|
13,0
|
18,0
|
22,0
|
10,0
|
4,30
|
11,2
|
5,5
|
40
|
63
|
М16
|
17,0
|
22,8
|
28,7
|
11,0
|
5,00
|
12,5
|
6,5
|
63
|
80
|
М20
|
21,0
|
28,0
|
33,0
|
12,5
|
6,00
|
14,0
|
7,5
|
100
|
М24
|
25,0
|
36,0
|
43,0
|
14,0
|
9,50
|
16,0
|
11,5
|
160
|
М30
|
31,0
|
44,8
|
51,8
|
18,0
|
12,00
|
20,0
|
14,0
|
250
|
М36
|
37,5
|
53,0
|
60,0
|
20,0
|
13,50
|
22,0
|
15,5
|
400
|
М42
|
43,5
|
59,7
|
70,5
|
22,0
|
14,00
|
25,0
|
17,0
|
630
|
М48
|
49,5
|
74,0
|
88,0
|
24,0
|
16,00
|
28,0
|
20,0
|
75°
|
900
|
М56
|
58,0
|
85,6
|
99,5
|
27,0
|
18,00
|
31,0
|
22,0
|
Св. 1200
|
М64
|
66,0
|
95,0
|
112,5
|
29,0
|
19,00
|
34,0
|
24,0
|
М72×6
|
74,0
|
104,7
|
122,0
|
31,0
|
20,00
|
36,0
|
25,0
|
М80×6
|
82,0
|
115,7
|
133,0
|
34,0
|
22,00
|
39,0
|
27,0
|
М100
|
102,0
|
140,0
|
160,0
|
36,0
|
24,00
|
42,0
|
30,0
|
Примечания:
1. Размеры D рекомендуемые.
2.
Формы F и Н
не должны применяться для режущего и вспомогательного инструмента с
коническими хвостовиками с конусностью 1:10, 1:7, 7:24, метрической и Морзе.
Пример условного обозначения
центрового отверстия формы F с диаметром резьбы d = M3:
Отв. центр. F М3 ГОСТ 14034-74
1.1, 1.2. (Измененная редакция, Изм. № 1, 2).
3. Точность изготовления размера
d и углов 60°, 75° и 120°, а также радиуса г в центровом отверстии с дугообразной образующей обеспечивается
центровочным режущим инструментом. При обработке углов рабочего конуса 60° и
75° другими видами режущего инструмента отклонение угла должно быть не более
минус 30'.
4. Длина конической поверхности l1 в центровых отверстиях с углом конуса 60° в технически обоснованных
случаях может быть уменьшена до 0,5 l1.
5. Резьба - по ГОСТ
24705-2004.
Поле допуска резьбы - 7Н по ГОСТ
16093-2004.
6. Параметры шероховатости
поверхностей центровых отверстий по ГОСТ 2789-73
должны быть:
посадочных (конусной и
дугообразной) поверхностей - Ra ≤ 2,5 мкм; поверхностей резьбы и
предохранительных фасок - Rz ≤ 80 мкм.
(Измененная редакция, Изм. № 1).
7. Сведения о применении
центровых отверстий даны в приложении 1.
8. Данные для выбора центровых
отверстий в зависимости от массы изделий (заготовок) приведены в приложении 2.
ПРИЛОЖЕНИЕ 1
Справочное
СВЕДЕНИЯ О ПРИМЕНЕНИИ ФОРМ ЦЕНТРОВЫХ ОТВЕРСТИЙ
Форма центровых отверстий
|
Применение
|
А
|
а) В случаях, когда после обработки необходимость в
центровых отверстиях отпадает.
|
б) В случаях, когда сохранность центровых отверстий
в процессе их эксплуатации гарантируется соответствующей термообработкой
|
В
|
В случаях, когда центровые отверстия являются базой
для многократного использования, а также в случаях, когда центровые отверстия
сохраняются в готовых изделиях
|
Т
|
Для оправок и калибров-пробок
|
С
|
Для крупных валов (назначение аналогично с формой А)
|
Е
|
Для крупных валов (назначение аналогично с формой В)
|
R
|
В случаях, когда требуется повышенная точность
обработки
|
F
|
Для монтажных работ, транспортирования, хранения и
термообработки де-
|
Н
|
талей в вертикальном положении
|
Р
|
Для конусов инструмента: Морзе, метрических и др.
|
ПРИЛОЖЕНИЕ. (Измененная редакция,
Изм. № 1).
ПРИЛОЖЕНИЕ 2
Рекомендуемое
ДАННЫЕ ДЛЯ ВЫБОРА ЦЕНТРОВЫХ ОТВЕРСТИЙ В ЗАВИСИМОСТИ ОТ МАССЫ
ИЗДЕЛИЙ (ЗАГОТОВОК)
Масса изделия, кг, не более
|
d, мм
|
Форма центровых отверстий
|
50
|
2
|
А, В, Т
|
80
|
2,5
|
90
|
3,15
|
100
|
4
|
200
|
5
|
360
|
6,3
|
500
|
8
|
800
|
10
|
1500
|
12
|
2500
|
16
|
8000
|
20
|
20000
|
25
|
1500
|
8
|
С, Е
|
3000
|
12
|
9000
|
20
|
20000
|
30
|
35000
|
40
|
80000
|
50
|
120000
|
63
|
ПРИЛОЖЕНИЕ 3
Рекомендуемое
ЦЕНТРОВЫЕ ОТВЕРСТИЯ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ
* Размеры для справок.
Обозначение конусов
|
d
|
dl
(пред. откл.
по Н14)
|
d2
|
d3
|
L,
не менее
|
l
|
l1
|
l2,
не менее
|
ГОСТ 25557-82
|
ГОСТ 9953-82
|
ГОСТ 7343-72
|
ГОСТ
24644-81
|
Метрические
|
Морзе
|
-
|
1
|
В12
|
-
|
-
|
М6
|
6,4
|
8,0
|
8,5
|
16
|
3,5
|
1,53
|
-
|
2
|
В18
|
М10
|
10,5
|
12,5
|
13,2
|
24
|
4,5
|
1,90
|
-
|
3
|
В24
|
30
|
М12
|
13,0
|
15,0
|
17,0
|
28
|
6,0
|
2,30
|
0,6
|
4
|
В32
|
40
|
М16
|
17,0
|
20,0
|
22,0
|
32
|
8,0
|
3,20
|
-
|
5
|
В45
|
80
|
45
|
М20
|
21,0
|
26,0
|
30,0
|
40
|
10,0
|
5,50
|
1,1
|
90
|
6
|
-
|
-
|
50; 55
|
М24
|
25,0
|
31,0
|
36,0
|
50
|
11,0
|
6,60
|
1,4
|
80
|
-
|
100
|
60
|
М30
|
31,0
|
38,0
|
45,0
|
65
|
14,0
|
8,00
|
2,0
|
(110)
|
120
|
140
|
100
|
160
|
65
|
М36
|
37,0
|
45,0
|
52,0
|
80
|
15,0
|
9,00
|
120
|
(180)
|
-
|
200
|
160
|
|
70
|
М36* М48
|
50,0
|
60,0
|
68,0
|
100
|
18,0
|
11,00
|
2,3
|
200
|
* Диаметр резьбы М36 только для конуса № 70 ГОСТ
24644-81.
(Измененная редакция, Изм. № 1,
2).
| |
|
