ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПОДОКОННЫЕ
ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПРОИЗВОДСТВЕННЫХ
ЗДАНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 8484-82

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

ИСПОЛНИТЕЛИ

Ц.Б. Абрамович (руководитель темы); Г.М. Смилянский, канд. техн. наук; В.А. Хвостов

ВНЕСЕН Центральным научно-исследовательским и проектно экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

Директор Ю.Н. Хромец

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 июля 1982 г. № 197

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Конструкция и размеры

Reinforced concreate window boards for production
buildings. Design and dimensions

ГОСТ
8484-82

Взамен
ГОСТ 8484-71
кроме типов и основных
размеров плит

Постановлением Государственного комитета СССР по делам строительства от 30 июля 1982 г. № 197 срок введения установлен

с 01.07.83

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на подоконные железобетонные плиты (далее - плиты), предназначаемые для применения в оконных проемах стен производственных зданий, и устанавливает конструкцию и размеры плит.

2. Плиты должны удовлетворять требованиям ГОСТ 6785-80 и настоящего стандарта.

3. Конструкция и размеры плит должны приниматься в соответствии с рабочей документацией, приведенной в обязательном приложении 1.

4. Изготовление арматурных сеток следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78. Дуговая сварка крестообразных соединений не допускается.

5. Толщина защитного слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона, пластмассы или других неметаллических материалов.

6. Примеры расположения подоконных плит в оконных проемах стен из железобетонных панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из пенополиуретана приведены в справочном приложении 2.

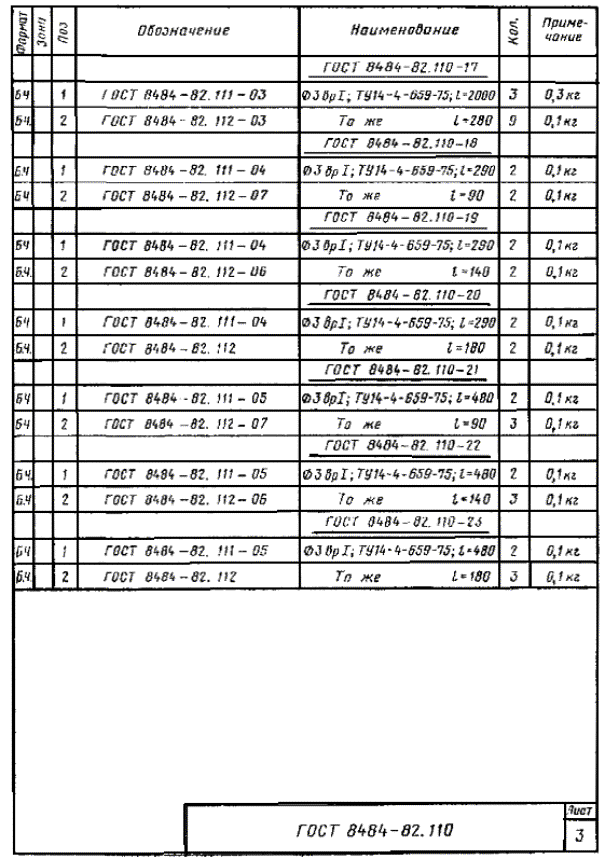

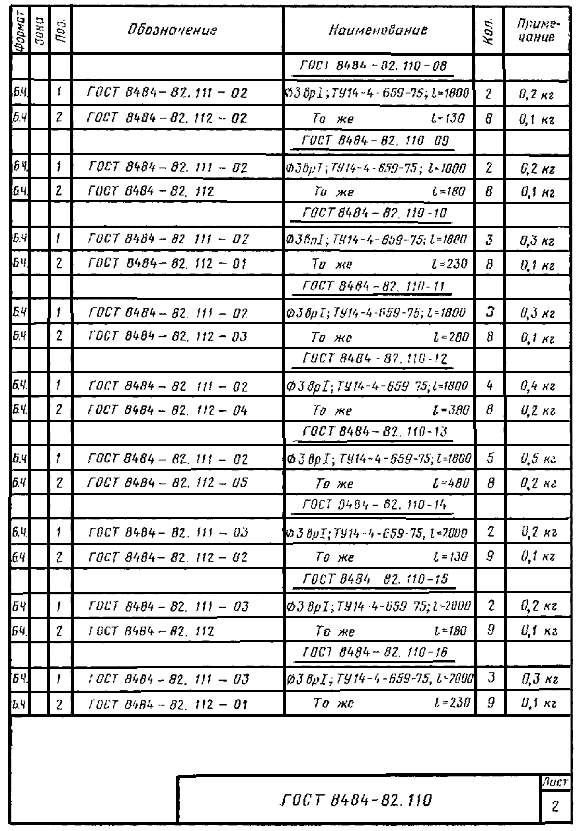

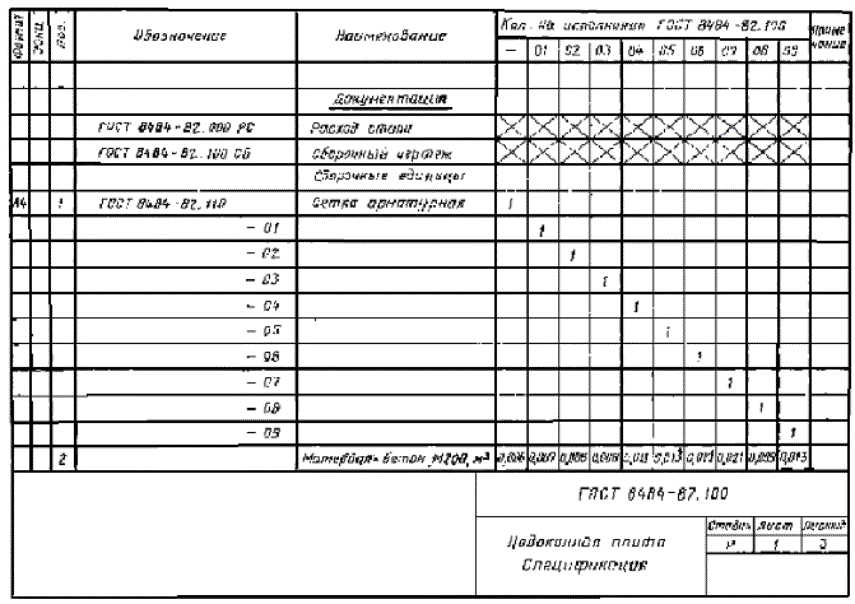

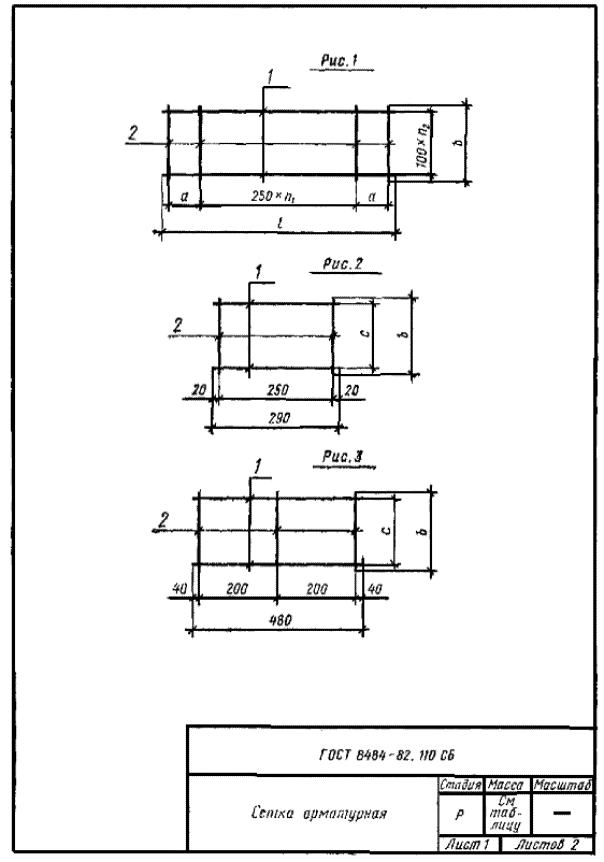

ПРИЛОЖЕНИЕ 1

Обязательное

ПРИЛОЖЕНИЕ 2

Справочное

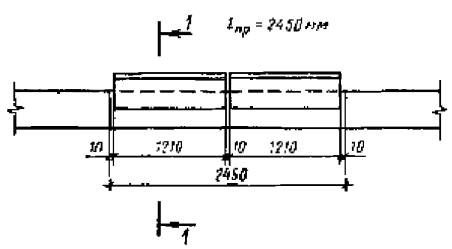

СХЕМА УСТАНОВКИ ПОДОКОННЫХ ПЛИТ В ПЛАНЕ

а) Стены из железобетонных панелей, блоков и кирпича при ширине оконного проема:

Черт. 1

Черт. 2

Черт. 3

1. Заполнение проемов условно не показано.

2. Сечение 1-1 см. на черт. 9.

Черт. 4

Черт. 5

1. Заполнение проемов условно не показано. 2. Сечение 1-1 см. на черт 9

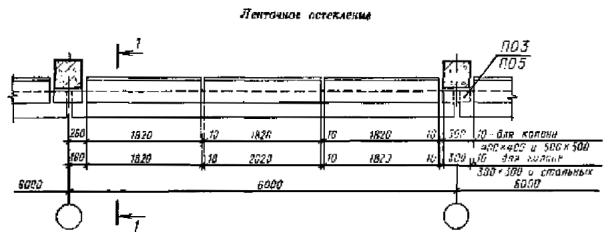

б) Стены из трехслойных металлических панелей с утеплителем из пенополиуретана с опиранием их на цокольные железобетонные панели при ширине оконного проема:

Черт. 6

Черт. 7

Черт. 8

Сечения 2-2 и 3-3 см. на черт. 10 и 11.

1-1

Рис. 1 Окна с переплетами из одинарных стальных труб

Рис. 2 Окна с переплетами из одинарных стальных труб

Рис. 3 Окна с переплетами из спаренных стальных труб

Рис. 4 Окна с деревянными переплетами

Черт. 9

1. Значения буквенных размеров см в табл. 1.

2. Размер в скобках на рис. 4 для ширины брусков коробки 124 мм.

К сечению 1-1

Таблица 1

Размеры в мм

Рис.	Вид остекления	а	b	с	d	Примечание
1	Одинарное	200	250	110	140	-
1	Одинарное	250	300	110	190	-
2	Двойное	250	150	60	70*	-
		300	200	80	120
		380	300	100	200
		400	300	80	220
		500	400	80	320
		510	400	70	330
		640	500	40	460
3	Одинарное или двойное	200	200	70	130	-
		250	250	70	180
		300	300	70	230
		380	400	90	310
		400	400	70	330
		500	500	70	430
		510	500	60	440
4	Одинарное или двойное	250	200	95	105	Для окон с шириной брусков коробки 94 мм
		300	250	95	155
		380	300	65	235
		400	300	45	265
		500	500	145	355
		510	500	135	365
		260	150	75	75^*	Для окон с шириной брусков коробки 124 мм
		300	200	75	125
		380	300	95	205
		400	300	75	225
		500	400	65	335
		510	400	65	335
		640	500	35	465

^* В местах стыков подоконных плит предусматриваются кронштейны по чертежам узлов окон.

Черт. 10

Черт. 11

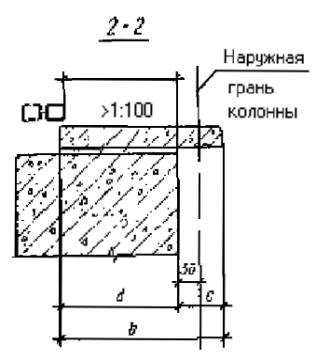

К сечению 2-2

Таблица 2

мм

Толщина панелей	а	b	с	d
46,6	128,6	200	60	140
46,6	128,6	250	110	140
61,6	143,6	250	80	170
81,6	163,6	250	70	180
91,6	173,6	250	60	190
50	132	250	90	160
80	162	250	70	180
100	182	300	95	205

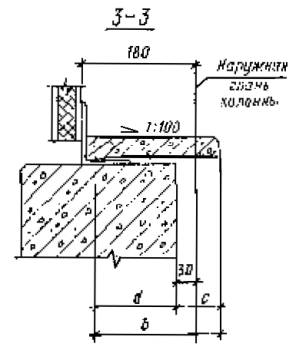

К сечению 3-3

Таблица 3

мм

Толщина панелей	b	с	d
46,6	200	60	140
46,6	250	110	140
61,6	200	80	120
91,6	200	60	140
81,6	200	70	130
50	200	90	110
80	200	70	130
100	200	95	105
