МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ Метод определения кажущейся плотности и общей пористости теплоизоляционных изделий Refractory products. Method for determination of apparent density and total porosity of thermal-insulation products

ГОСТ 24468-80 (ИСО 5016-86)

Постановлением Государственного комитета СССР по стандартам от 22 декабря 1980 г. № 5908 дата введения установлена

01.01.81

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Настоящий стандарт устанавливает метод определения кажущейся плотности и общей пористости теплоизоляционных изделий с общей пористостью 45 % и выше.

Сущность метода состоит в измерении линейных размеров и вычислении объема образца, имеющего форму прямоугольного параллелепипеда, и взвешивании его. Исходя из полученных результатов вычисляют кажущуюся плотность образца и, с учетом плотности материала, - общую пористость.

Стандарт полностью соответствует СТ СЭВ 981-78.

Пояснения терминов, применяемых в настоящем стандарте, приведены в приложении 1.

В стандарт введен международный стандарт ИСО 5016-86.

(Измененная редакция, Изм. № 2).

1. ПОДГОТОВКА ОБРАЗЦОВ

1.1. Испытание проводят на целом изделии прямоугольной формы или на образцах, вырезанных из изделия.

1.2. Образцы должны иметь форму прямоугольного параллелепипеда объемом более 500 см³. Наименьший линейный размер образца должен быть не менее 50 мм, если другой наименьший размер не оговорен нормативно-технической документацией на огнеупорные изделия. Результаты измерения четырех средних линий параллельных граней образца не должны отличаться более чем на 1 мм.

(Измененная редакция, Изм. № 2).

1.3. (Исключен, Изм. № 2).

1.4. Образцы не должны иметь отбитостей углов и ребер, а также поверхностных пор диаметром более 10 мм.

1.5. Плоскостность граней образца обеспечивается тщательной пришлифовкой на плоском абразиве. Пыль с поверхности образца должна быть удалена.

2. АППАРАТУРА

Электрошкаф сушильный с номинальной температурой 250 °С.

Весы технические с пределом допускаемой погрешности не более ± 0,5 г.

Измерительный инструмент с пределом допускаемой погрешности не более ± 0,5 мм.

(Измененная редакция, Изм. № 1, 2).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Образцы высушивают до постоянной массы при температуре 110 - 135 °С. Масса считается постоянной, если результат последующего взвешивания, проведенного через 1 ч сушки, отличается от предыдущего не более чем на 0,1 %. Образцы, изготовленные из изделий непосредственно после обжига в печи, не сушат.

3.2. Взвешивание проводят с погрешностью не более ± 0,5 г.

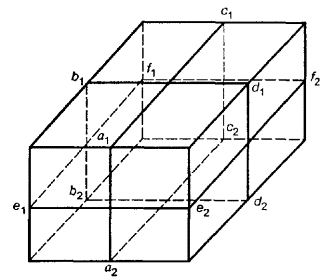

3.3. Определение линейных размеров образца проводят усреднением результатов измерения четырех средних линий всех параллельных граней образца по чертежу.

Линейные размеры образца вычисляют по формулам:

3.4. Все измерения проводят с погрешностью не более ± 0,5 мм.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Кажущуюся плотность ρ_каж, г/см³, вычисляют по формуле

где m_сух - масса сухого образца, г;

V - объем образца, см³.

Объем образца V, см³, вычисляют по формуле

V = a · b · c, см³

где а, b, с - линейные размеры образца, см.

4.2. Общую пористость П_общ, %, вычисляют по формуле

где ρ - плотность материала образца, г/см³, определяемая по ГОСТ 2211-65.

4.3. Значение кажущейся плотности округляют до второго десятичного знака, общей пористости - до первого десятичного знака.

Расхождения результатов определений кажущейся плотности и общей пористости не должны превышать при повторном испытании одного и того же образца в одной лаборатории 4 % от измеряемой величины, в разных лабораториях - 6 %.

4.4. Допускается округление значений кажущейся плотности теплоизоляционных огнеупоров до первого десятичного знака, если это предусмотрено в нормативно-технической документации на огнеупорные изделия.

4.5. Результаты испытания оформляют в виде таблицы, приведенной в приложении 2, и протокола, в котором указывают:

обозначение настоящего стандарта;

наименование и марку изделия;

результаты испытаний каждого образца и средний результат испытания;

место и дату испытания;

подпись исполнителя.

ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ И ПОЯСНЕНИЯ

Кажущаяся плотность - отношение массы сухого образца к его объему.

Объем образца - сумма объемов твердой фазы, открытых и закрытых пор.

Общая пористость - отношение суммарного объема закрытых и открытых пор образца к его объему.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

ФОРМА ЗАПИСИ РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ КАЖУЩЕЙСЯ ПЛОТНОСТИ И ОБЩЕЙ ПОРИСТОСТИ ТЕПЛОИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ
