ГОСТ 16891-71
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
КОНДУКТОРЫ СКАЛЬЧАТЫЕ ПОРТАЛЬНЫЕ С КОНУСНЫМ ЗАЖИМОМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
КОНДУКТОРЫ СКАЛЬЧАТЫЕ ПОРТАЛЬНЫЕ С КОНУСНЫМ ЗАЖИМОМ Конструкция Portal rack-and-pinion-operated jigs with tapered clamp. Design |
ГОСТ |
Постановлением Государственного комитета стандартов Совета Министров СССР от 13 апреля 1971 г. № 729 срок введения установлен
с 01.07.72
1. Настоящий стандарт распространяется на скальчатые портальные кондукторы с конусным зажимом, предназначенные для закрепления деталей при механической обработке отверстий на сверлильных станках.

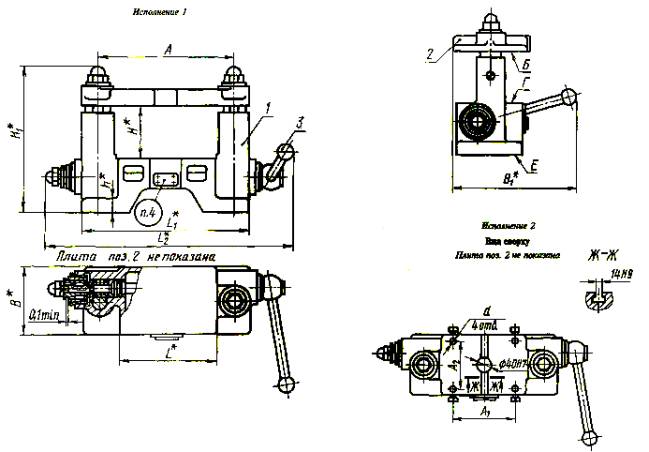

2. Конструкция и основные размеры кондукторов должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок.
1 - корпус; 2 - плита по ГОСТ 16893; 3 - рукоятка
|
Обозначения кондукторов |
Плиты по ГОСТ 16893 |
Применяемость |
Исполнение |
А (пред. откл. ± 0,01) |
А1 |
А2 |
В |
L |
Н |
d (поле допуска H7) |
B1 |
L1 |
L2 |
H1 |
h |
Усилие зажима, Н |
Масса, кг ≈ |
||
|
Пред. откл. ± 0,02 |
min |
max |
min |
max |
|||||||||||||||
|
7300-0241 |
7030-1211 |
|
1 |
250 |
- |
- |
140 |
180 |
80 |
120 |
- |
305 |
310 |
520 |
265 |
305 |
20 |
450 |
32 |
|
7300-0242 |
7030-1221 |
|
2 |
125 |
110 |
10 |
|||||||||||||
|
7300-0243 |
7030-1212 |
|
1 |
320 |
- |
- |
160 |
240 |
120 |
180 |
- |
315 |
390 |
575 |
340 |
400 |
30 |
40 |
|
|
7300-0244 |
7030-1222 |
|
2 |
160 |
125 |
12 |
|||||||||||||
|
7300-0245 |
7030-1213 |
|
1 |
400 |
- |
- |
220 |
320 |
200 |
- |
470 |
470 |
680 |
360 |
440 |
685 |
65 |
||
|
7300-0246 |
7030-1223 |
|
2 |
210 |
180 |
16 |
|||||||||||||
Примечания:
1. Кондукторы исполнения 1 комплектуются плитами типа А, исполнения 1; исполнения 2 - плитами типа Б, исполнения 1. Комплектование другими плитами оговаривается при заказе.
2. Дополнительная комплектация кондукторов принадлежностями по ГОСТ 16896 - ГОСТ 16901 оговаривается при заказе.
Пример условного обозначения кондуктора исполнения 1, размером А = 250 мм:
Кондуктор 7300-0241 ГОСТ 16891-71
3. Допуски параллельности поверхности Г относительно поверхности Е - 0,02 мм на длине 100 мм, поверхности Б относительно поверхности Е - 0,02 мм на длине 100 мм на любой высоте расположения плиты.
4. Маркировать обозначения кондуктора и настоящего стандарта.
2-4. (Измененная редакция, Изм. № 2).
5,6. (Исключены, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
А.З. Старосельский (руководитель темы), В.В. Андреев, В.Г. Карасева, В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.71 № 729
3. ВЗАМЕН МН 3232-62, МН 3233-62
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 16896-71 |
|
|
ГОСТ 16897-71 |
|
|
ГОСТ 16898-71 |
|
|
ГОСТ 16899-71 |
|
|
ГОСТ 16900-71 |
|
|
ГОСТ 16901-71 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 № 278
6. ПЕРЕИЗДАНИЕ (сентябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г.(ИУС 8-80, 5-89)
|
|
