ГОСТ 16893-71
ПЛИТЫ К СКАЛЬЧАТЫМ ПОРТАЛЬНЫМ КОНДУКТОРАМ КОНСТРУКЦИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

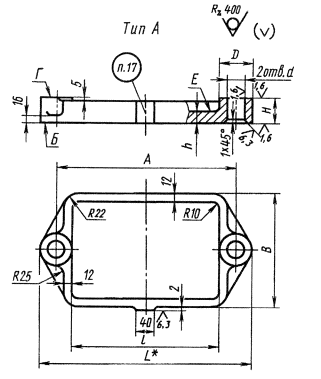

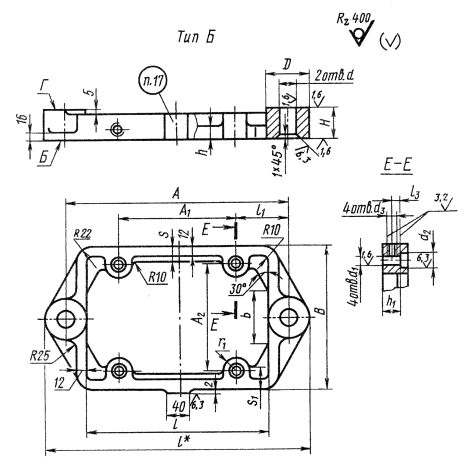

Дата введения 01.07.72 1. Настоящий стандарт распространяется на плиты, предназначенные для скальчатых портальных кондукторов с конусным и пневматическим зажимами. 2. Плиты должны изготовляться двух типов: А - без отверстий под установочные пальцы; Б - с отверстиями под установочные пальцы. 3. Конструкция и размеры плит должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2.
* Размер для справок. Примечание. Параметр шероховатости поверхности Е под кондукторные втулки с буртиком Ra 0,8 мкм. Размеры, мм
Пример условного обозначения плиты размером А = 250 мм: Плита 7030-1211 ГОСТ 16893-71
* Размер для справок. Размеры, мм
Пример условного обозначения плиты размером А = 250 мм: Плита 7030-1221 ГОСТ 16893-71 4. Материал для плит типа А - чугун марки СЧ 30 по ГОСТ 1412. Допускается заменять на чугун других марок с механическими свойствами не ниже, чем у чугуна марки СЧ 30. Материал для плит типа Б - отливка 45Л-1 по ГОСТ 977. 3, 4. (Измененная редакция, Изм. № 1, 2). 5. Неуказанные литейные радиусы - 4...6 мм. 6. Формовочные уклоны - по ГОСТ 3212. 7. Предельные отклонения на отливку для плит типов А и Б по размерам и массе и припуски на механическую обработку - по III классу точности ГОСТ 26645. 8. Отливки подвергнуть старению. 9. Покрытие механически необработанных поверхностей - эмаль ХВ-124 голубовато-зеленая ГОСТ 10144, Ш.УХЛ. 6/1 (обозначение покрытия по ГОСТ 9.032). (Измененная редакция, Изм. № 2). 10. Неуказанные предельные отклонения размеров: Н14, hl4, . (Измененная редакция, Изм. № 1, 2). 11. Допуск плоскостности поверхности Б - 0,02 мм на длине 100 мм. Выпуклость - не допускается. 12. Допуск параллельности поверхности Г относительно поверхности Б - 0,02 мм на длине 100 мм. 13. В плитах типа А допуск перпендикулярности осей отверстий d относительно поверхности Б - 0,02 мм на длине 100 мм. 14. В плитах типа Б допуск перпендикулярности осей отверстий d и d1 относительно поверхности Б - 0,02 мм на длине 100 мм. 15. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6Н по ГОСТ 16093. 11-15. (Измененная редакция, Изм. № 2). 16. Фаски под резьбу - по ГОСТ 10549. 17. Маркировать: обозначения плиты и настоящего стандарта. (Измененная редакция, Изм. № 2). 18. (Исключен, Изм. № 2). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР РАЗРАБОТЧИКИ А.З. Старосельский (руководитель темы), В.В. Андреев, В.А. Петрова, В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.71 № 729 3. ВЗАМЕН МН 3239-62, МН 3240-62 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 № 279 6. ПЕРЕИЗДАНИЕ (сентябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г. (ИУС 8-80, 5-89) |
|
