ГОСТ 1476-93
(ИСО 7434-83)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ
С КОНИЧЕСКИМ КОНЦОМ И ПРЯМЫМ
ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1. РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Республика Киргизстан

Республика Молдова

Российская Федерация

Республика Таджикистан

Туркменистан

Украина

Госстандарт Беларуси

Киргизстандарт

Молдовастандарт

Госстандарт России

Таджикстандарт

Главная государственная инспекция Туркменистана

Госстандарт Украины

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 февраля 1994 г. № 160 межгосударственный стандарт ГОСТ 1476-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4. ВЗАМЕН ГОСТ 1476-84

5. ПЕРЕИЗДАНИЕ

Содержание



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С КОНИЧЕСКИМ КОНЦОМ
И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Cone-point straight slatted set screws. Product grades A and В.
Specifications

ГОСТ
1476-93
(ИСО 7434-83)

Дата введения 1995-01-01

Настоящий стандарт распространяется на установочные винты с коническим концом и прямым шлицем, классов точности А и В номинальным диаметром d от 1,2 до 12 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

1. Размеры

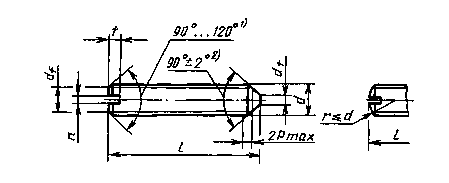

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.

1) Угол 120° обязательно для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.

2) Угол 90° относится только к части конца ниже внутреннего диаметра резьбы винтов номинальными длинами /, приведенными ниже штриховой ступенчатой линии в таблице 1.

Для коротких винтов, длина которых приведена под штриховой ступенчатой линией в таблице 1, обязательным является угол 120°.

Таблица 1

Номинальный диаметр резьбы d

1,0

1,2

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

Шаг резьбы Р

0,25

0,25

0,35

0,40

0,45

0,50

0,60

0,70

0,80

1,00

1,25

1,50

1,75

df

Внутренний диаметр резьбы



мин.

-

-

-

-

-

-

-

-

-

-

-

-



макс.

0,70

0,12

0,16

0,20

0,25

0,30

0,35

0,40

0,50

1,50

2,00

2,50

3,00

n

номин.

0,20

0,20

0,25

0,25

0,40

0,40

0,50

0,60

0,80

1,00

1,20

1,60

2,00

мин.

0,26

0,26

0,31

0,31

0,46

0,46

0,56

0,66

0,86

1,06

1,26

1,66

2,06

макс.

0,40

0,40

0,45

0,45

0,60

0,60

0,70

0,80

1,00

1,20

1,51

1,91

2,31

t

мин.

0,40

0,40

0,56

0,64

0,72

0,80

0,96

1,12

1,28

1,60

2,00

2,40

2,80

макс.

0,52

0,52

0,74

0,84

0,95

1,05

1,21

1,42

1,63

2,00

2,50

3,00

3,60

ll)
номин.

Класс точности



























А

В

мин.

макс.

мин.

макс.

2,0

1,80

2,20

7,50

2,50



























2,5

2,30

2,70

2,00

3,00



























3,0

2,80

3,20

2,50

3,50



























4,0

3,76

4,24

3,40

4,60



























5,0

4,76

5,24

4,40

5,60



























6,0

5,76

6,24

5,40

6,60



























8,0

7,71

8,29

7,25

8,75



























10,0

9,71

10,29

9,25

10,75







Стандартные длины













12,0

11,65

12,35

11,10

12,90



























(14,0)

13,65

14,35

13,10

14,90



























16,0

15,58

16,42

15,10

16,90



























(18,0)

77,55

18,42

17,10

18,90



























20,0

19,58

20,42

18,95

21,05



























(22,0)

27,55

22,42

20,95

23,05



























25,0

24,58

25,42

23,95

26,05



























(28,0)

27,55

28,42

27,95

29,05



























30,0

29,58

30,42

28,95

31,05



























35,0

34,50

35,50

33,75

36,25



























40,0

39,50

40,50

38,75

41,25



























45,0

44,50

45,50

43,75

46,25



























50,0

49,50

50,50

48,75

51,25



























55,0

54,40

55,60

53,50

56,50



























60,0

59,40

60,60

58,50

61,50



























1) Размеры, заключенные в скобки, применять не рекомендуется.

2) Для d М5 на коническом конце не требуется наличие плоской площадки; конец может быть слегка скруглен.

1.2. Теоретическая масса винтов указана в приложении.

2. Технические требования

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

Материал

Сталь

Коррозионностойкая сталь

Цветные сплавы

Резьба

Поле допуска

6g

Стандарт

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс прочности или группа материала

14Н, 22Н
33Н, 45 Н

21-26

31-35

Стандарт

ГОСТ 25556

ГОСТ 1759.0

Допуски

Класс точности

А, В

Стандарт

ГОСТ 1759.1

Окончательная обработка поверхности изделия

Гладкая

Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303

Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом или без покрытия.

Допускается применять покрытия других видов по согласованию между изготовителем и потребителем

Приемка

Правила приемки по ГОСТ 17769

Методы контроля

Размеры, отклонения формы и расположения поверхностей - по ГОСТ 1759.1

Дефекты поверхности - по ГОСТ 1759.2

Механические свойства:

ГОСТ 25556

ГОСТ 1759.0

Маркировка и упаковка

ГОСТ 1759.0, ГОСТ 18160

3. Обозначение

Примеры условных обозначений

Установочный винт с коническим концом и прямым шлицем класса точности В, диаметром резьбы d = 10мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14 Н, без покрытия:

Винт M10-6g×25.14Н ГОСТ 1476-93

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт A. M10-6g × 25.45H. 40Х. 05 ГОСТ 1476-93

То же, из латуни ЛС 59-1, без покрытия:

Винт A. M10-6g×25.32. ЛС 59-1 ГОСТ 1476-93

ПРИЛОЖЕНИЕ
(справочное)

Таблица 3 - Масса винтов

Длина l, мм

Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм

1,0

1,2

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

2,0

0,011

0,015

0,026

0,040



















2,5

0,014

0,020

0,034

0,053

0,082

















3,0

0,017

0,024

0,042

0,065

0,101

0,148















4,0

0,023

0,033

0,058

0,089

0,139

0,202

0,260

0,343











5,0



0,042

0,073

0,114

0,178

0,258

0,342

0,439

0,690









6,0



0,051

0,089

0,138

0,216

0,313

0,418

0,537

0,839

1,174







8,0





0,121

0,188

0,293

0,424

0,569

0,735

1,147

1,609

2,816





10,0







0,237

0,370

0,535

0,720

0,932

1,455

2,052

3,605

5,523



12,0









0,447

0,646

0,871

1,129

1,763

2,496

4,394

6,755

9,570

(14,0)











0,757

1,022

1,326

2,071

2,940

5,183

7,988

11,345

16,0











0,868

1,173

1,523

2,380

3,383

5,971

9,220

13,120

(18,0)













1,324

1,721

2,688

3,827

6,760

10,453

14,895

20,0













1,475

1,918

2,996

4,271

7,549

11,685

16,669

(22,0)

















3,304

4,714

8,338

12,918

18,444

25,0

















3,766

5,380

9,521

14,766

21,106

(28,0)



















6,046

10,704

16,615

23,768

30,0



















6,489

11,493

17,847

25,543

35,0





















13,465

20,929

29,980

40,0





















15,436

24,010

34,417

45,0























27,091

38,853

50,0























30,172

43,290

55,0

























47,727

60,0

























52,164

Примечание - Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,970 - для бронзы; 1,08 - для латуни.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела

ГОСТ 9.301-86

2

ГОСТ 9.303-84

2

ГОСТ 1759.0-87

2

ГОСТ 1759.1-82

2

ГОСТ 1759.2-82

2

ГОСТ 16093-2004

2

ГОСТ 17769-83

2

ГОСТ 18160-72

2

ГОСТ 24705-2004

2

ГОСТ 25556-82

2
