ГОСТ 11075-93
(ИСО 4028-77)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ УСТАНОВОЧНЫЕ С
ЦИЛИНДРИЧЕСКИМ КОНЦОМ И Технические условия |
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным
советом по стандартизации, метрологии и сертификации 21 октября
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь Республика Кыргызстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Украина |
Белстандарт Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Туркменглавгосинспекция Госстандарт Украины |
3. Постановлением Комитета
Российской Федерации по стандартизации, метрологии и сертификации от 2 июня
1994г. № 160 межгосударственный стандарт ГОСТ 11075-93 введен в действие в
качестве государственного стандарта Российской Федерации с 1 января
4. ВЗАМЕН ГОСТ 11075-84
5. ПЕРЕИЗДАНИЕ
Содержание
|
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ Технические условия Hexagonal socket dog-point
set screws. Product grades A and В. |
ГОСТ (ИСО 4028-77) |
Дата введения 1995-01-01
Настоящий стандарт распространяется на
установочные винты с цилиндрическим концом и шестигранным углублением под ключ,
классов точности А и В с
номинальным диаметром d от 1,6 до
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.
1. Размеры

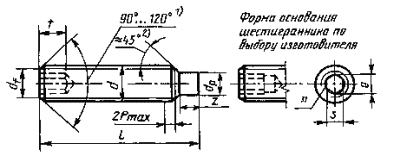

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
1) Угол фаски 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
2) Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.
3) Допускается небольшое скругление или зенковка.
Таблица 1
|
Номинальный диаметр резьбы d |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
|||||
|
Шаг резьбы Р |
0,35 |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1,0 |
1,25 |
1,50 |
1,75 |
2,0 |
2,5 |
3,0 |
|||||
|
dр |
мин. |
0,55 |
0,75 |
1,25 |
1,75 |
2,25 |
3,2 |
3,7 |
5,2 |
6,64 |
8,14 |
11,57 |
14,57 |
17,57 |
||||
|
макс. |
0,8 |
1,0 |
1,5 |
2 |
2,5 |
3,5 |
4 |
5,5 |
7,0 |
8,5 |
12,0 |
15,0 |
18,0 |
|||||
|
df |
|
Внутренний диаметр резьбы |
||||||||||||||||
|
е |
мин.1) |
0,803 |
1,003 |
1,427 |
1,73 |
2,30 |
2,87 |
3,44 |
4,58 |
5,72 |
6,86 |
9,15 |
11,43 |
13,72 |
||||
|
S |
номин. |
0,7 |
0,9 |
1,3 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
||||
|
мин. |
0,711 |
0,889 |
1,270 |
1,520 |
2,020 |
2,520 |
3,020 |
4,020 |
5,020 |
6,020 |
8,025 |
10,025 |
12,032 |
|||||
|
макс. |
0,724 |
0,902 |
1,295 |
1,545 |
2,045 |
2,560 |
3,080 |
4,095 |
5,095 |
6,095 |
8,115 |
10,115 |
12,142 |
|||||
|
tмин |
2) |
0,7 |
0,8 |
1,2 |
1,2 |
1,5 |
2,0 |
2,0 |
3,0 |
4,0 |
4,8 |
6,4 |
8,0 |
10,0 |
||||
|
3) |
1,5 |
1,7 |
2,0 |
2,0 |
2,5 |
3,0 |
3,5 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
15,0 |
|||||
|
z |
укоро- цилиндри- |
мин. |
0,4 |
0,5 |
0,63 |
0,75 |
1,0 |
1,25 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
|||
|
макс. |
0,65 |
0,75 |
0,88 |
1,0 |
1,25 |
1,5 |
1,75 |
2,25 |
2,75 |
3,25 |
4,3 |
5,3 |
6,3 |
|||||
|
мин. |
0,8 |
1,0 |
1,25 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
|||||
|
макс. |
1,05 |
1,25 |
1,5 |
1,75 |
2,25 |
2,75 |
3,25 |
4,3 |
5,3 |
6,3 |
8,36 |
10,36 |
12,43 |
|||||
|
l |
Класс точности |
|
||||||||||||||||
|
А |
В |
|||||||||||||||||
|
но- |
мин. |
макс. |
мин. |
макс.
|
||||||||||||||
|
2 |
1,8 |
2,2 |
1,5 |
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
2,3 |
2,7 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
2,8 |
3,2 |
2,5 |
3,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
3,7 |
4,3 |
3,4 |
4,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
4,7 |
5,3 |
4,4 |
5,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
5,7 |
6,3 |
5,4 |
6,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
7,7 |
8,3 |
7,3 |
8,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
9,7 |
10,3 |
9,2 |
10,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
11,6 |
12,4 |
11,1 |
12,9 |
|
|
|
|
|
Стандартные |
|
|
|
|
|
|||
|
16 |
15,6 |
16,3 |
15,1 |
16,9 |
|
|
|
|
|
|
|
|
|
|
||||
|
20 |
19,5 |
20,4 |
18,9 |
21,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
24,5 |
25,4 |
23,9 |
26,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
29,5 |
30,4 |
28,9 |
31,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35 |
34,5 |
35,5 |
33,7 |
36,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
39,5 |
40,5 |
38,7 |
41,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
45 |
44,5 |
45,5 |
43,7 |
46,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
49,5 |
50,5 |
48,7 |
51,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
55 |
54,4 |
55,6 |
53,5 |
56,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 |
59,4 |
60,6 |
58,5 |
61,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
70 |
69,4 |
70,6 |
68,5 |
71,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
80 |
79,4 |
80,6 |
78,5 |
81,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
90 |
89,3 |
90,7 |
88,2 |
91,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
100 |
99,3 |
100,7 |
98,2 |
101,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1) емин = 1,14 мин, за исключением размеров M1,6; М2; М2,5. 2) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии. 3) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии. |
||||||||||||||||||
1.2. Теоретическая масса винтов указана в приложении.
2. Технические требования
Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.
Таблица 2
|
Материал |
Сталь |
Коррозионностойкая сталь |
Цветные сплавы |
|
|
Резьба |
Поле допуска |
5g6g для класса 45Н; для других |
классов 6g |
|
|
Стандарты |
ГОСТ 16093, ГОСТ 24705 |
|||
|
Механические свойства |
Класс прочности или группа материала |
14Н,
22Н |
21-26 |
31-35 |
|
Стандарты |
||||
|
Допуски |
Класс точности |
А, В |
||
|
Стандарты |
||||
|
Поверхность изделия |
Гладкая Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303 Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным пропитанным маслом, или без покрытия. Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем |
|||
|
Приемка |
Правила приемки - ГОСТ 17769 |
|||
|
Методы контроля |
Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1 |
|||
|
Дефекты поверхности - ГОСТ 1759.2 |
||||
|
Механические свойства |
||||
|
Маркировка и упаковка |
||||
3. Обозначение
Примеры условного обозначения
Установочный винт с цилиндрическим и
шестигранным углублением под ключ класса точности В, диаметром резьбы d =
10 мм, с полем допуска 6g, длиной
l =
Винт M10-6g×25.14H ГОСТ 11075-93
То же, класса точности А, класса прочности 45Н, из стали 40Хс химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g×25.45Н. 40Х. 05 ГОСТ 11075-93
То же, из латуни ЛC59-1, без покрытия:
Винт А.М10-6g ×25.32.ЛС59-1 ГОСТ 11075-93
ПРИЛОЖЕНИЕ
(справочное)
Таблица 3 - Масса винтов
|
Длина l, мм |
Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм |
||||||||||||
|
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
|
|
2 |
0,01 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
0,02 |
0,03 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
0,03 |
0,04 |
0,05 |
|
|
|
|
|
|
|
|
|
|
|
4 |
0,04 |
0,07 |
0,08 |
0,09 |
|
|
|
|
|
|
|
|
|
|
5 |
0,05 |
0,09 |
0,10 |
0,11 |
0,14 |
|
|
|
|
|
|
|
|
|
6 |
0,06 |
0,10 |
0,16 |
0,17 |
0,25 |
0,58 |
|
|
|
|
|
|
|
|
8 |
0,07 |
0,16 |
0,24 |
0,28 |
0,54 |
0,89 |
1,14 |
1,71 |
|
|
|
|
|
|
10 |
|
0,21 |
0,32 |
0,36 |
0,66 |
1,07 |
1,64 |
2,51 |
3,30 |
|
|
|
|
|
12 |
|
|
0,40 |
0,48 |
0,82 |
1,29 |
1,77 |
3,34 |
4,53 |
5,22 |
|
|
|
|
16 |
|
|
|
0,75 |
1,13 |
1,79 |
2,48 |
4,42 |
7,15 |
10,14 |
16,91 |
|
|
|
20 |
|
|
|
|
1,44 |
2,28 |
2,83 |
5,99 |
8,74 |
13,66 |
21,84 |
31,58 |
|
|
25 |
|
|
|
|
|
2,90 |
3,71 |
7,97 |
10,85 |
14,86 |
29,78 |
44,86 |
56,63 |
|
30 |
|
|
|
|
|
|
4,07 |
9,94 |
13,36 |
18,48 |
32,77 |
56,14 |
76,48 |
|
35 |
|
|
|
|
|
|
4,95 |
10,73 |
15,87 |
22,09 |
39,33 |
63,31 |
94,14 |
|
40 |
|
|
|
|
|
|
5,83 |
12,70 |
18,39 |
25,79 |
46,07 |
73,72 |
102,14 |
|
45 |
|
|
|
|
|
|
6,71 |
14,68 |
20,90 |
29,42 |
52,68 |
84,17 |
117,11 |
|
50 |
|
|
|
|
|
|
|
16,65 |
23,42 |
33,02 |
59,39 |
94,59 |
132,08 |
|
55 |
|
|
|
|
|
|
|
18,62 |
25,93 |
36,72 |
66,06 |
105,00 |
147,15 |
|
60 |
|
|
|
|
|
|
|
|
28,35 |
40,44 |
72,68 |
115,45 |
162,12 |
|
70 |
|
|
|
|
|
|
|
|
33,38 |
47,58 |
86,05 |
136,28 |
192,08 |
|
80 |
|
|
|
|
|
|
|
|
|
54,89 |
99,41 |
157,14 |
239,09 |
|
90 |
|
|
|
|
|
|
|
|
|
|
112,70 |
177,91 |
251,04 |
|
100 |
|
|
|
|
|
|
|
|
|
|
122,77 |
189,84 |
281,99 |
|
Примечание - Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1 ,08 - для латуни. |
|||||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер раздела |
|
ГОСТ 24705-2004 |
|
|
|
