ГОСТ 24831-81
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТАРА-ОБОРУДОВАНИЕ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ТАРА-ОБОРУДОВАНИЕ Типы, основные параметры и размеры Package
equipment. |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 15 июня 1981 г. № 2943 срок введения установлен с 01.01.84
Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
1. Настоящий стандарт распространяется на тару-оборудование, предназначенную для укладывания, транспортирования, временного хранения и продажи из нее товаров в потребительской таре, размеры которой соответствуют ГОСТ 21140-88, товаров в мягкой потребительской таре, не имеющей постоянной формы и размеров, а также плодов и овощей без упаковки, продаваемых поштучно.
Стандарт устанавливает типы, основные параметры и размеры тары-оборудования.
Специальные требования поставщиков товаров, органов торговли и здравоохранения к оснащению тары-оборудования дополнительными внутренними элементами, обеспечивающими укладку и сохранность товаров, в том числе их защиту от загрязнения, устанавливаются в нормативно-технической документации на конкретное изделие.
Пояснения к терминам, используемым в стандарте, приведены в приложении.
(Измененная редакция, Изм. № 2).
2. По конструкции основания тара-оборудование может изготовляться трех типов: ТОС - тара-оборудование с основанием на опорах, выполненных в виде стоек (черт. 1); ТОК - тара-оборудование с основанием на опорах, выполненных в виде колес (черт. 2); ТОСК - тара-оборудование с основанием на опорах, выполненных в виде комбинации стоек и колес.
3. По способу соединения составных частей тара-оборудование может изготовляться из следующих исполнений:
1 - неразборная;
2 - разборная;
3 - складная;
4 - разборно-складная.
4. (Исключен, Изм. № 2).
5. Основные параметры и размеры тары-оборудования должны соответствовать указанным на черт. 1 и 2 и в табл. 1.
Черт. 1

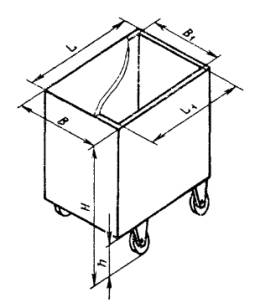

Черт. 2*
*Черт. 3, 4. (Исключены, Изм. № 2).
Примечание. Черт. 1, 2 не определяют конструкции тары-оборудования.
Таблица 1**
Размеры в мм
|
Номинальная грузоподъемность, кг |
L1 |
B1 |
L |
Н |
h |
l |
Масса, кг, не более, для исполнений |
|||||
|
Пред. откл. +6 |
Не более |
Пред. откл. ±5 |
Не менее |
1 и 2 |
3 и 4 |
|||||||
|
1-я ступень (выпуск до 01.01.90) |
2-я ступень (выпуск с 01.01.90 до 01.01.94) |
1-я ступень (выпуск до 01.01.90) |
2-я ступень (выпуск с 01.01.90 до 01.01.94) |
|||||||||
|
ТОС |
225 |
780 |
570 |
840 |
620 |
725 |
110 |
580 |
33 (37) |
28 (32) |
37 (41) |
32 (36) |
|
300 |
925 |
39 (43) |
33 (37) |
44 (48) |
38 (42) |
|||||||
|
1150 |
44 (48) |
37 (41) |
51 (55) |
43 (47) |
||||||||
|
1350 |
53 (57) |
44 (48) |
61 (65) |
50 (54) |
||||||||
|
1600 |
64 (68) |
53 (57) |
74 (78) |
61 (65) |
||||||||
|
ТОК |
925 |
140 |
- |
42 (38) |
39 (35) |
47 (43) |
41 (37) |
|||||
|
1350 |
61 (57) |
53 (49) |
69 (65) |
60 (56) |
||||||||
|
1600 |
72 (68) |
69 (65) |
82 (78) |
72 (68) |
||||||||
**Табл. 2. (Исключена, Изм. № 2).
Примечания:
1. Значения, указанные в скобках, распространяются на тару-оборудование типа ТОСК.
2. Масса указана для тары-оборудования, изготовленной из металла. Допускается оснащать тару-оборудование дополнительными внутренними элементами в виде полок, лотков, штанг, перегородок и т.п., общая масса которых не должна превышать 30 % массы, указанной в табл. 1.
3. Размеры тары-оборудования исполнений 3 и 4 в сложенном виде не должны превышать максимальных размеров, указанных в табл. 1.
Пример условного обозначения тары-оборудования с основанием на опорах, выполненных в виде стоек, складной, высотой 1350 мм:
ТОС-3-1350 ГОСТ 24831-81.
(Измененная редакция, Изм. № 1, 2, 3).
6. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
ПОЯСНЕНИЯ К ТЕРМИНАМ, ИСПОЛЬЗУЕМЫМ В СТАНДАРТЕ
|
Термин |
Пояснение |
|
Тара-оборудование Ндп. Транспортная тара Потребительская тара Групповая тара Возвратная тара Многооборотная тара Инвентарная тара Производственная тара Ящик Поддон Контейнер Мебель для торговых залов Горка передвижная Прилавок передвижной |
Изделие, предназначенное для укладывания, транспортирования, временного хранения и продажи из него товаров |
|
|
