Министерство
монтажных и специальных
строительных работ СССР
УТВЕРЖДАЮ:
Заместитель Министра монтажных
и специальных строительных работ
СССР
Н.М. Рыбаков ___________________
29 октября 1975 г.
ИНСТРУКЦИЯ
О ПОРЯДКЕ ВЕДЕНИЯ ИСПОЛНИТЕЛЬНОЙ
ДОКУМЕНТАЦИИ ПРИ ПРОИЗВОДСТВЕ
ВОДОПОНИЗИТЕЛЬНЫХ РАБОТ
ВСН 352-75
ММСС СССР
Центральное бюро
научно-технической информации
Москва - 1976
|
Ведомственные строительные нормы |
ВСН-352-75 ММСС-75 |
|
|
Инструкция о порядке ведения исполнительной документации при производстве водопонизительных работ |
Впервые |
1. Настоящая инструкция является обязательной при ведении водопонизительных работ в организациях Министерства монтажных и специальных строительных работ.
2. Правильное и своевременное ведение исполнительной документации в объеме и по формам, предусмотренным настоящей инструкцией, имеет целью обеспечить контроль за качеством работ в соответствии со СНиП III-Б.3-62.
3. Производство буровых и водопонизительных работ разрешается при наличии проектно-сметной документации, а также проекта производства работ, утвержденного генподрядчиком заказчиком) «к производству» в соответствии с СН 47-74. При бурении одиночных скважин вместо проекта производства работ допускается составление геолого-технического наряда. Дата поступления рабочих чертежей и смет проставляется управлением (участком) на каждом из указанных документов.
4. В процессе производства работ на месте составляется исполнительная и геолого-техническая документация.
|
Утверждены
29.X.1975 г. |
Срок
введения |
ПЕРЕЧЕНЬ
исполнительной документации, обязательной при выполнении буровых и
осушительных работ управлениями треста Союзшахтоосушение
|
Акт на заложение скважины |
Акт готовности буровой установки к бурению |
Акт на посадку труб |
Акт на цементирование затрубного пространства колонны |
Акт проверки скважины на герметичность |
Акт на устройство фильтра в скважине и его очистку прокачкой |
Акт на отклонение геолого-гидрогеологич. условий от проектных |
Акт на осложнение в процессе бурения |
Акт на откачку воды из скважины |
Журнал опытной откачки (первоочередные работы) |
Акт на специальные работы по увеличению дебита |
Геолого-технический разрез скважины |
Акт сдачи-приемки скважины |
Буровой журнал для станков УКС, УРБ-ЗАМ, ЗИФ, УГБ-50А |
Буровой журнал для станков нефтяного ряда |
Журнал работы насоса на водопонижающей скважине |
Журнал монтажа и эксплуатации ЛИУ и ЭИ |

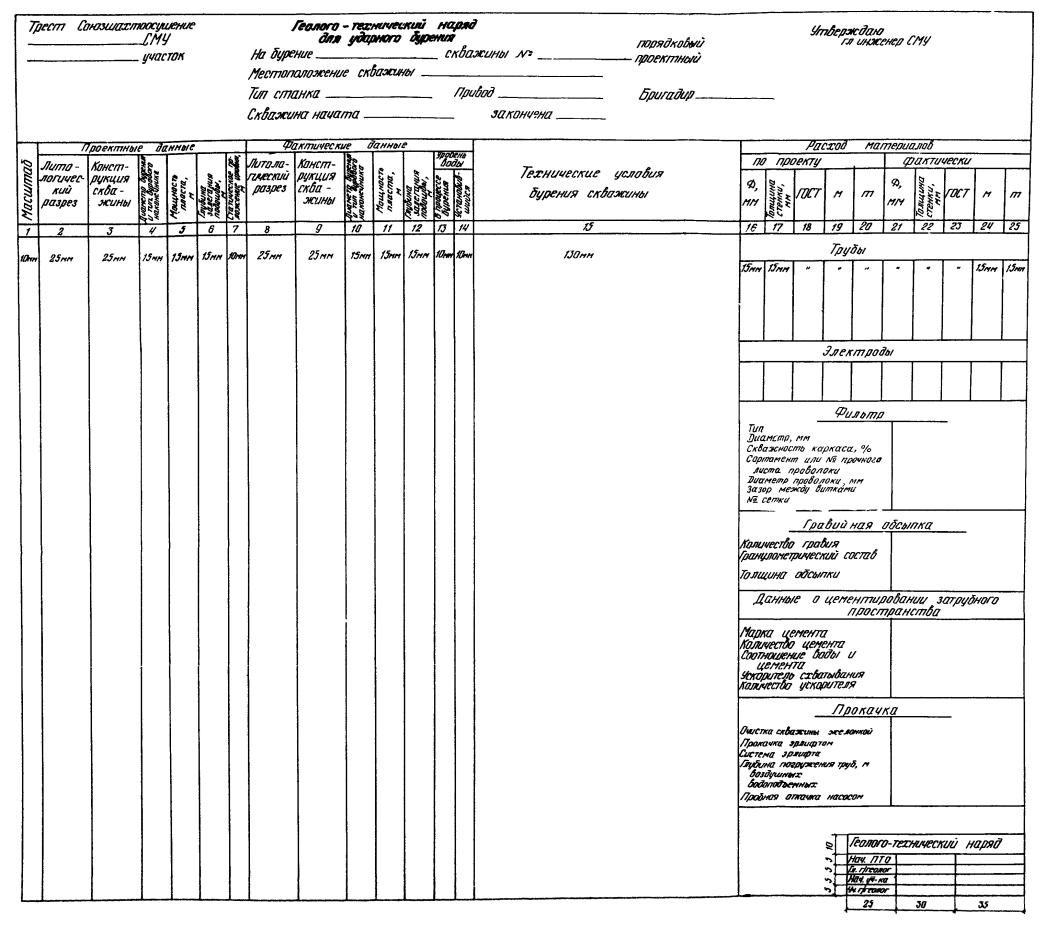

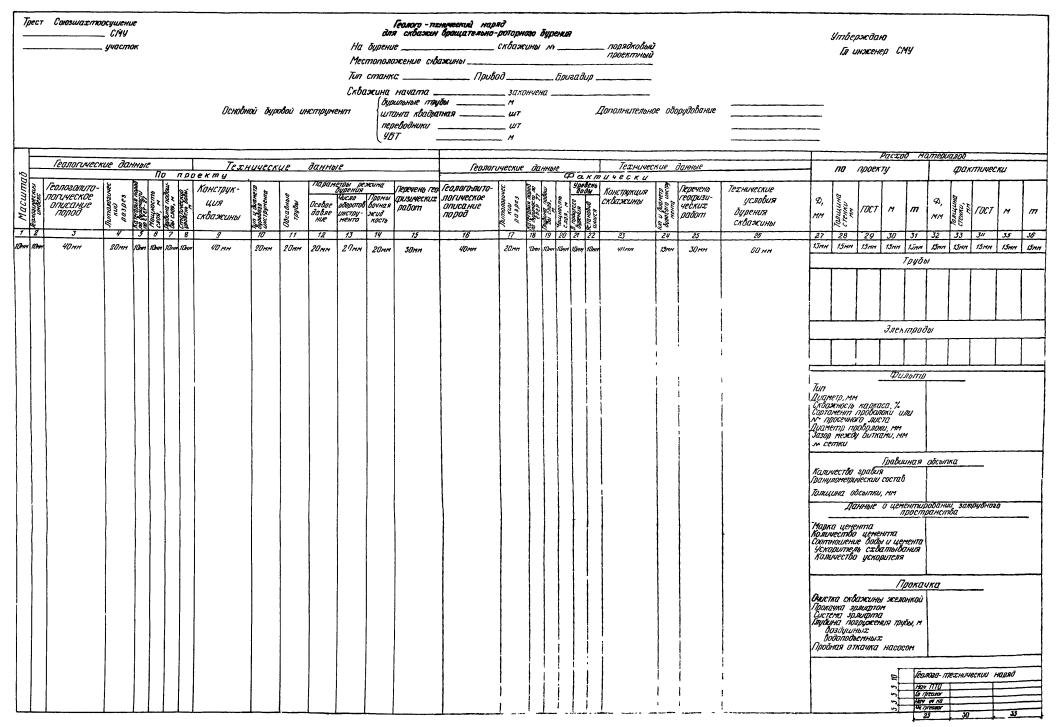

Геолого-технический наряд на бурение скважины |
Производственное задание |
|
|
Бурение артезианских скважин |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
+ |
+ |
+ |
+ |
+ |
- |
- |
+ |
+ |
|
Бурение технических скважин |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
+ |
+ |
+ |
- |
- |
+ |
+ |
|
Бурение водопонижающих скважин |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
+ |
+ |
|
Бурение контрольно-разведочных скважин |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
+ |
+ |
+ |
- |
- |
- |
+ |
+ |
|
Бурение наблюдательных скважин |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
+ |
- |
+ |
- |
- |
- |
+ |
+ |
|
Водопонижение легкими иглофильтровыми или эжекторными установками |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
+ |
- |
- |
|
__________________ СМУ ________________ участок АКТ _____________________________________ _______________________________ (гор. пос.) дата ___________________________________________________________________________ (наименование объекта) Заказчик ___________________________________________________________________ (организация) В лице _____________________________________________________________________ (должность, фамилия, инициалы) Подрядчик _________________________________________________________________ наименование СМУ треста Союзшахтоосушение В лице _____________________________________________________________________ (должность, фамилия, инициалы) Вынесли в натуру и закрепили реперами точки заложения _________________________ ___________________________________________________________________________ скважин № _________________________________________________________________ В соответствии с проектом производства работ, разработанным ____________________ ___________________________________________________________________________ (указать полное наименование проектной организации) Разрешение на бурение скважины _____________________________________________ (номер разрешения, дата выдачи) ___________________________________________________________________________ (наименование организации, выдавшей разрешение) Привязка скважин к ближайшим ориентирам ____________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Сдал заказчик (подпись, печать) Принял подрядчик (подпись) |
|
AКТ Мы, нижеподписавшиеся, начальник ___________________ участка ______________ _________________ СМУ тов. ___________________, прораб ______________________, участковый механик _______________________, общественный инспектор __________ _____________ составили настоящий акт в том, что нами проверена буровая установка _______________________________________________, смонтированная на скв. № ____ для производства бурения. При этом установлено: буровой станок №____ в исправном состоянии, тип станка ________________________ Остальные вспомогательные механизмы: а) насосы ________________________________________________________________ б) сварочные аппараты ____________________________________________________ в) глиномешалка __________________________________________________________ г) _______________________________________________________________________ д) _______________________________________________________________________ Ограждения исправны Наличие ограждающего устройства для машиниста бурового станка (для УКС) ___________________________________________________________________________ Электропусковая аппаратура выполнена по _____________________________________ Заземление всех механизмов и электроаппаратуры проверено, величина заземления ________________________ см. Вышка или мачта после монтажа осмотрена _____________________________________ Растяжки вышки, мачты надлежаще заякорены __________________________________ Дощатый полок вокруг устья скважины настлан _________________________________ Резиновые коврики на рабочем месте бурильщика и у рубильников уложены _______________. Бригада обеспечена предохранительными поясами, резиновыми перчатками, защитными очками, флягами для воды и аптечкой с комплектом медикаментов. Дизельная установка проверена, генераторы _______________ заземлены, величина сопротивления составляет _______ Ом. Плакаты, предупреждающие нарушения условий безопасности работы, имеются. Освоение выполнено безопасно и достаточно для рабочих мест и прилегающей площадки. У всех членов бригады имеются права на управление механизмами и проведен инструктаж по правилам безопасности. На основании изложенного нами ______________________________________________ ___________________________________________________________________________ разрешен пуск буровой установки в работу. Подписи: Начальник участка Прораб Участ. механик Обществ. инспектор |
|
__________________ СМУ ________________ участок АКТ от «___» _____________ 19 ___ год Мы, нижеподписавшиеся, начальник участка (прораб) _________________________ ______________, бригадир _________________, сменный буровой мастер ____________ ____________________ составили настоящий акт в том, что на _____________________ _______________ скважине № ___ с «___» ___________ 19 ___ г. по «____» ___________ 19 __ г. произведен спуск обсадных труб диаметром ____мм, толщиной стенки _____________ мм, на глубину ____ м. Сведения о скважине: глубина_____ м конструкция ____________ Мера труб (длина и толщина стенок) Нач. участка (прораб) _______________________ Гидрогеолог участка ________________________ Бригадир __________________________________ Сменный бур. мастер _______________________ |
|
__________________ СМУ ________________ участок АКТ от «__» _______________ 19 ___г. скважина № _______ Диаметр скважины ________ мм Диаметр цементируемых труб и толщина стенки _________ мм Глубина спуска труб _______________ м Высота подъема цемента по проекту ___________________________ м Расчет необходимого количества цемента и продавочной жидкости _________________ Способ цементирования ______________________________________________________ Результаты цементирования: Марка цемента Начало цементирования ______________________________ конец __________________ Закачано цементного раствора, м3 _____________________ Водоцементное отношение ____________ Удельный вес г/см2 _____________________ Закачано продавочной жидкости, м3 ___________________ Высота подъема цемента за трубами по расчету, м ________; По данным термокаротажа, м _________________________________________________ Время ОЗЦ _________________________________________________________________ Высота цементного стакана, установленная при спуске инструмента, м ______________ Отобрано в процессе цементирования __________________ пробы цементного раствора Начало схватывания ________________________________________________________ ч Начало затвердевания ______________________________________________________ ч Начальник участка (прораб) Гидрогеолог участка Бригадир буровой бригады |
|
__________________ СМУ ________________ участок АКТ «____» _______________ 19___ г. 1. № скважины __________ 2. Диаметр обсадных труб, мм _________________________________________________ 3. Глубина обсадных труб, м __________________________________________________ 4. Глубина скважины перед проверкой на герметичность, м _______________________ 5. Величина цементной пробки, м _____________________________________________ 6. Способ проверки на герметичность __________________________________________ 7. Результаты наблюдений за восстановлением уровня ____________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 8. Заключение ______________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Начальник участка (прораб) Гидрогеолог участка Бригадир буровой бригады |
|
__________________ СМУ ________________ участок АКТ В
________________________________ скважине № _______________ __________ 19 г. произведена установка фильтра. 1. Литологический состав водоносного горизонта в интервале скважины, против которого установлен фильтр __________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 2. Глубина залегания водоносного горизонта от ______________ до _____________ м 3. Характеристика фильтровой колонны: диаметр __________________ мм, интервал установки отстойника __________________ м, рабочей части _________________ м, надфильтровой колонны ___________ м 4. Тип фильтра и его техническая характеристика ______________________________ ___________________________________________________________________________ ___________________________________________________________________________ 5. Сведения о гравийной засыпке ____________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 6. Положение защитной колонны после обнажения фильтра _____________________ ___________________________________________________________________________ 7. Способ прокачки скважины после спуска фильтровой колонны ________________ ___________________________________________________________________________ Подписи: Буровой мастер (прораб) Участковый гидрогеолог |
Пояснения к заполнению акта на устройство фильтра в скважине и его очистку прокачкой
Акт составляется для всех скважин, оборудуемых фильтрами на один или несколько водоносных горизонтов.
В пункте 1 указываются данные о гранулометрическом составе или степени трещиноватости водоносного горизонта, который оборудуется фильтром.
В пункте 4 удваиваются для проволочного фильтра: количество звеньев, тип каркаса (трубчатый или стержневой), диаметр (мм), скважность каркаса (%), размеры щелей или отверстий (мм), тип и материал проволоки, ее диаметр, просвет между витками; для сетчатого фильтра: тип и материал сетки, характеристика подкладок под сетку (винипластoвaя сетка, металлические стержни и т.п.). Для фильтров блочного типа указывать материал, из которого изготовлены блоки, длину и количество звеньев. Для покрытия из просечного листа - материал и номер штампа.
В пункте 5 указывается объем, гранулометрический состав, интервал и толщина слоя засыпки.
В пункте 7 указывается способ прокачки скважины (желонирование, эрлифт и т.п.).
|
__________________ СМУ ________________ участок Объект ________________ АКТ (назначение) скважине № ______ Дата __________________________________ Комиссия в составе представителя заказчика ____________________________________ ___________________________________________________________________________ (должность, фамилия, инициалы) и представителей подрядчика _________________________________________________ ___________________________________________________________________________ (должность, фамилия, инициалы) сего числа на основании первичных документов осмотра в натуре установила следующие отклонения от проекта в геолого-гидрогеологических условиях ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Указанными отклонениями внесены следующие изменения объемов работ по скважине __________________________________________________________________ Заказчик (подпись, печать) Подрядчик (подпись, печать) |
Пояснения к заполнению акта на отклонение геолого-гидрогеологических условий от проектных
Акт составляется при бурении отдельных скважин (артезианских, водопонижающих, технических и т.п.) в тех случаях, когда выявленные отклонения могут повлечь за собой изменение конструкции скважин и технологии её сооружения.
При выявлении отклонений геолого-гидрогеологических условий от проектных на объекте, где производятся водо-понизительные работы, акт составляется в тех случаях, когда требуется изменение проектных решений. Такой акт составляется по произвольной форме с обязательной подписью заказчика и генподрядчика и направляется в проектную организацию и трест.
|
__________________ СМУ __________________ участок АКТ «___» ___________ 19 _ г. Комиссия в составе __________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Установила: 1. Дата аварии __________ год _________ месяц _____________ число _________ смена 2. Исполнители работ:
3. Проектная глубина и конструкция скважины __________________________________ ___________________________________________________________________________ 4. Тактическая глубина и конструкция скважины ________________________________ ___________________________________________________________________________ 5. Режим бурения, тип и размер бурового инструмента ____________________________ ___________________________________________________________________________ 6. Характеристика глинистого раствора _________________________________________ ___________________________________________________________________________ 7. Породы, в которых произошла авария ________________________________________ ___________________________________________________________________________ 8. Циркуляция (нормальная, поглощение) _______________________________________ ___________________________________________________________________________ 9. Во время каких работ произошла авария ______________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 10. Состояние аварийной скважины (какой инструмент или другие предметы оставлены в скважине, на какой глубине, их длина и диаметр. При сложных авариях прилагается эскиз) __________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 11. Конкретные виновники аварии _____________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 12. Заключение комиссии по ликвидации аварии (организационно-подготовительные мероприятия, способ и последовательность операции по ликвидации аварии. Срок ликвидации аварии) _________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 13. Рекомендации комиссии по предупреждению подобных аварий _________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Председатель комиссии _______________________ Члены комиссии: _____________________________ _____________________________ _____________________________ _____________________________ |
||||||||||||||||||||||
|
__________________ СМУ __________________ участок АКТ 1. Опробуемый водоносный горизонт __________________________________________ 2. Тип откачки ______________________________________________________________ 3. Количество ступеней понижения уровня ______________________________________ ___________________________________________________________________________ 4. На скважине смонтирован насос типа _________________________________; эрлифт по схеме _______________, при этом рабочая часть насоса или водоподъемные трубы эрлифта диаметром ________________ мм загружены на глубину _________ м; воздушные трубы диаметром ________________ мм на _______________ м 5. Статический уровень воды находится на глубине _______ м 6. Производительность насоса (по каталогу) _____________________________________ 7. Компрессор марки _____________, расход воздуха м3/мин, давление _____ атмосфер. Двигатель (электрический или дизельный) мощностью _________ л.с. _________ кВт. 8. Измерение откачанной воды производилось объемным способом при помощи сосуда вместимостью __________ м3. 9. Динамический уровень измерялся при помощи (электроуровнемера, гидрогеологической рулетки) _________________________________________________ 10. Уровень установился через _________ ч непрерывной откачки; при этом Q = м3/ч; S = м ; q = м3/ч. |
Результаты откачки
глубина уровня волн до начала откачки _______________
|
№ понижения |
Продолжительность откачки, ч |
Производительность откачки, м3/ч |
Понижение, м |
Вместимость сосуда, м3; время наполнения, с |
Глубина уровня при откачке, м |
Примечание |
|
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
70 мм |
|
№ понижения |
Продолжительность откачки, ч |
Производительность откачки, м3/ч |
Понижение, м |
Вместимость сосуда, м3; время наполнения, с |
Глубина уровня при откачке, м |
Примечание |
|
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
70 мм |
Участковый гидрогеолог
|
__________________ СМУ __________________ участок ЖУРНАЛ 1. Наименование водоносного горизонта ________________________________________ 2. Мощность и состав водоносного горизонта ____________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 3. Статический уровень воды абс. отм. ______ глубина от поверхности земли _________ 4. Откачечные средства ______________________________________________________ Насос. Тип _______________________________, глубина загрузки ________________ Производительность по паспорту ______________________________________________ Диаметр водоподъемных труб _________________________________________________ Эрлифт. Тип компрессора ______________________________, система ___________ Диаметр и глубина погружения водоподъемных труб _____________________________ воздухоподающих ___________________________________________________________ Диаметр и глубина погружения пьезометрических трубок _________________________ 5. Способ измерения количества откачиваемой воды _____________________________ Вместимость измерительного сосуда ___________________________________________ Схема расположения Геолого-технический разрез |
ХОД ОТКАЧКИ
|
№ скважины |
Время замера |
Время заполнения мерного сосуда, с |
Производительность, л/с |
Глубина уровня, м |
Величина понижения, м |
Удельный дебит, л/с на 1 м |
Примечание |
НАБЛЮДЕНИЯ ЗА УРОВНЯМИ ВОДЫ В НАБЛЮДАТЕЛЬНЫХ СКВАЖИНАХ
|
Скв. № |
Скв. № |
Скв. № |
Скв. № |
Скв. № |
Скв. № |
Скв. № |
||||||||
|
Абс. отм. устья |
м |
м |
м |
м |
м |
м |
м |
|||||||
|
Параметры наблюдения |
глубина (абс. отм.) уровня, |
величина понижения, м |
глубина (абс. отм.) уровня, |
величина понижения, м |
глубина (абс. отм.) уровня, |
величина понижения, м |
глубина (абс. отм.) уровня, |
величина понижения, м |
глубина (абс. отм.) уровня, |
величина понижения, м |
глубина (абс. отм.) уровня, |
величина понижения, м |
глубина (абс. отм.) уровня, |
величина понижения, м |
|
Дата |
||||||||||||||
|
№ скважин |
Время замера |
Время заполнения мерного сосуда, с |
Производительность, л/с |
Глубина уровня, м |
Величина понижения, м |
Удельный дебит, л/с на 1 м |
Примечание |
РЕЗУЛЬТАТЫ ОТКАЧКИ
Глубина уровня воды до начала откачки _____________ м
Глубина установившегося уровня после откачки ______ м
|
№ понижения |
Продолжительность откачки, ч |
Производительность откачки, м3/ч |
Вместимость сосуда, м3; время наполнения, с |
Величина понижения, м |
Удельный дебит, м3/ч |
Глубина уровня при откачке, м |
Примечание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
График зависимости График зависимости
дебита от понижения удельного дебита от понижения
Участковый гидрогеолог
|
__________________ СМУ __________________ участок АКТ В __________ скважине № ______ (дата) скважины (прострел, торпедирование ТДШ, вакуумирование, обработка соляной кислотой, торпедирование зарядом ВВ, свабирование и др.) _______________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ (указать, какие специальные работы проведены, какими средствами, в каком объеме и на каких интервалах глубин и скважины) Прокачкой скважины установлено: Удельный дебит скважины до проведения спецработ __________ м3/ч, после проведения спецработ _______________ м3/ч. Работы произведены на основании __________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ (указать проект, протокол технического совещания, указание главного инженера и т.д.) Подписи: |
Пояснения к заполнению акта
на специальные работы по увеличению дебита скважины
Акт составляется строительно-монтажным управлением в одностороннем порядке в 2 экземплярах. Один экземпляр содержится в техническом паспорте скважины, второй отправляется в трест.
Специальные работы по увеличению дебита скважины производятся согласно проекту.
К специальным работам по увеличению дебита скважин относятся:
Солянокислотная обработка.
Вакуумирование.
Прострол перфораторами.
Торпедирование ТДШ.
Торпедирование зарядом ВВ.
Работы по разглинизации стенок скважин.
Свабирование.
|
__________________ СМУ АКТ _______________ 19 г. Мы, нижеподписавшиеся, представители подрядчика ________ СМУ треста Союзшахтоосушение _____________________________________________ (должность, фамилия, инициалы) с одной стороны и представители заказчика (генподрядчика) ______________________ ___________________________________________________________________________ (наименование организации, фамилия, инициалы) с другой стороны произвели сдачу
__________________скважины № (дата) на _________________________________________________________________________ (местоположение скважины) При сдаче-приемке установлено: 1. Сооружение скважины осуществлялось по проекту, разработанному в 19 _ г. _______ ___________________________________________________________________________ (наименование проектной организации) 2. Поправки в конструкцию внесены в соответствии с _____________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ (ссылка на протокол технического совещания, указание гл. инж. проекта) 3. Глубина от поверхности земли ______________________________________________ 4. Конструкция скважины ____________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 5. Фильтровая колонна диаметром _____________ установлена от __________________ до _______________________, рабочая часть от _________________ до ______________ тип фильтра ________________________________________________________________ 6. Откачка производилась ____________________________________________________ (наименование агрегата) в течение _______________ машино-смен с дебитом _____ м3/ч при понижении _________ м 7. Статический уровень установился на глубине ________________________________ м 8. Для характеристики качества воды отобрано ________ проб на химический и ______ проб на бактериологический анализы, которые выполнены ________________________ (наименование лаборатории) 9. Вода по своим питьевым качествам __________________________________________ требованиям ГОСТ 10. Скважина закрыта металлической крышкой __________________________________ 11. Бурение скважины производилось станком _________ под руководством ст. мастера (прораба) __________________________________________________________________ (фамилия, инициалы) 12. Работы по бурению и испытанию скважины выполнены в соответствии с техническими условиями договора с оценкой ____________________________________ 13. Рекомендуемый режим эксплуатации _______________________________________ К настоящему акту прилагается исполнительный геолого-технический разрез скважины СДАЛИ: Подписи ПРИНЯЛИ: Печать Подписи Печать |
, пробуренной по договору № _______ от
________________________________________Пояснение к заполнению акта сдачи-приемки скважины
Акт является составной частью технического паспорта скважины; составляется на все скважины.
Для технических скважин пункты 5, 6, 7, 8 не заполняются.
В пункте 7 указать статический уровень после откачки.
Для водопонизительных и артезианских скважин заполняются все пункты в соответствии с геолого-техническим разрезом скважин.

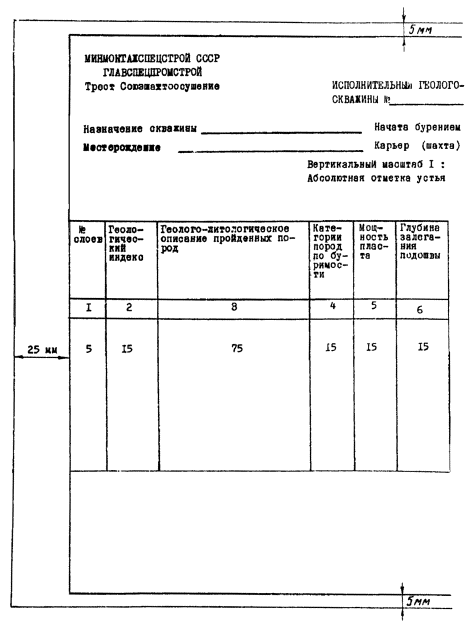

Пояснения к составлению геолого-технического разреза скважины
Геолого-технический разрез скважины составляется техником-гидрогеологом или участковым гидрогеологом по наблюдениям и записям в буровом журнале в период сооружения скважины.
По окончании скважины геолого-технический разрез вычерчивается на кальке и размножается на синьке.
Чертеж на кальке прилагается к делу скважины и хранится в техническом архиве управления.
Один чертеж на синьке прилагается к акту сдачи - приемки скважины и передается заказчику; второй экземпляр на синьке высылается в трест; третий экземпляр на синьке изготавливается только для артезианских скважин и высылается в адрес территориального геологического управления.
При глубинах скважин от 10 до 100 м - масштаб 1:2000; от 100 до 200 м - масштаб 1:500; свыше 200 м - масштаб 1:1000.
В графе 1 давать нумерацию слоев, которая производится сверху вниз по литологическим признакам.
В графе 2 с известной для района детальностью указывать: геологические индексы пород и стратиграфические границы разреза скважины.
В графе 3 указывать название пород, их цвет, связность, трещиноватость, устойчивость в процессе бурения, а для песков - гранулометрический состав, а также указывать угол падения пород по керну или другим признакам, поглощение промывочной жидкости и водоносность пород.
При определении категорий пород по буримости (графа 4) руководствоваться классификацией по ЕНиР-14.
При составлении геолого-литологического разреза (графа 8) применять следующие условные обозначения:
ГЕОЛОГИЧЕСКИЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Осадочные породы
а)
Почвенный слой
б) Насыпной слой
Торф
и болотно-торфянистые отложения
Песок
тонко- и мелкозернистый
Песок
среднезернистый
Песок
крупнозернистый
Песок
разнозернистый
Галька
и гравий
Щебенка
Супесь
легкая
Супесь
тяжелая
Суглинок
легкий и средний
Суглинок
тяжелый
Суглинок
пылеватый, лессовидный
Песок
с прослоями или линзами суглинка
Суглинок
с прослоями или линзами песка
Суглинок
с прослоями или линзами супеси
Частое
переслаивание суглинка и супеси
Частое
переслаивание песка и супеси
Частое
переслаивание песка и суглинка
Глина
песчаная
Глина
жирная
Частое
переслаивание песка и глины
Глина
сланцеватая и аргиллиты
Песчаник
Известняк
Доломит
Мел
Мергель
Доломитизированный
известняк
Доломитовая
мука
Гипс
Опока
Переслаивание
битуминозных горючих сланцев и углей
Глинистость
Ил
Пылеватость
Слюдистость
Уголь
Гнезда
и мелкие линзы песков
Гнезда
и включения гипса
Фауна
Растительные
остатки
а)
каверность
б) карстовые пустоты
Конкреции
Окремнение
Зона
оползневого перемятия пород
Выветрелость
Тектоническая
трещиноватость (линии красного цвета)
МЕТАМОРФИЧЕСКИЕ ПОРОДЫ
Гнейсы и гнейсовидные породы (кислые)
Гнейсы
и гнейсовидные породы (средние)
Гнейсы
и гнейсовидные породы (основные)
Гнейсы
и гнейсовидные породы (ультраосновные)
Слюдяные,
роговообманковые и другие кристаллические сланцы
Феллиты,
серицитовые, хлоритовые и другие метаморфические сланцы
Мрамор
и другие перекристаллизованные известняки
Перекристаллизованные
доломиты
Кварциты
Роговики
и яшмы
МАГМАТИЧЕСКИЕ ПОРОДЫ
а) Интрузивные породы
Кислые
(граниты и др.)
Средние
(сиениты и др.)
Основные
(габбро, нориты и др.)
Ультраосновные
(пироксениты, перидотиты и др.)
б) Эффузивные породы и туфы вулканические
Кислые
(кварцевые порфиры, липариты и др.)
Средние
(порфиры, порфириты, трахиты и др.)
Основные
(порфириты, диабазы, базальты и др.)
Кислые
туфы
Средние
туфы
Основные
туфы
Линия
тектонического нарушения (красного цвета)
То
же, предполагаемая (красного цвета)
В графе 9 извлекаемые трубы обозначать пунктирной линией, а неизвлекаемые - сплошной.
В графе 14 указывать результаты пробной откачки скважины, сведения о фильтре (скважность, зазор между витками, диаметр перфорации, сортамент проволоки, её диаметр, гранулометрический состав и объем гравийной засыпки), данные об изоляции водоносных горизонтов, пояснения при наличии отступлений от проектной конструкции, назначение оставленных в скважине промежуточных технических колонн, сведения о проведенных геофизических исследованиях.
Кратко описать способы ликвидации осложнений в интервалах неустойчивых и пучащих пород и зон интенсивного поглощения промывочной жидкости.
Заполнение граф 5, 6, 7, 10, 11, 12, 13 пояснений не требует.
|
ГЛАВСПЕЦПРОМСТРОЙ Трест Союзшахтоосушение _____________________________________ Строительно-монтажное управление ____________________ участок БУРОВОЙ
ЖУРНАЛ по __________________ скважине № ______ Начат _______________ Окончен ____________ Буровой станок |
|
прошнуровывается и скрепляется печатью БУРОВОЙ ЖУРНАЛ Заполняется и хранится на буровой, после окончания передается в управление СКВАЖИНА № ________ Начало
Окончание
Глубина скважины ____ м Координаты устья скважины Х __________________ У = ________________________ = _____________________ Законсервирована на глубине ______ м Шахта, карьер, населенный пункт дата ______________ и т.д. ________________________ Возобновлена бурением _____________________ (дата) Тип бурового станка _____________ |
РЕЗУЛЬТАТЫ
измерения угла наклона и контрольного замера глубины скважины
|
Прибор, тип, система |
Глубина измерения |
Угол отклонения от вертикали, град. |
Азимут направления отклонения, град. |
Подпись работника, производившего измерения |
Примечание |
|
|
25 мм |
30 |
20 |
20 |
30 |
30 |
55 мм |
|
Прибор, тип, система |
Глубина измерения |
Угол отклонения от вертикали, град. |
Азимут направления отклонения, град. |
Подпись работника, производившего измерения |
Примечание |
|
|
25 мм |
30 |
20 |
20 |
30 |
30 |
55 мм |
Контрольный замер оконченной бурением скважины
глубина ______ м дата _____________.
Начальник участка (прораб)
Сменный буровой мастер
Гидрогеолог
КРЕПЛЕНИЕ СКВАЖИНЫ ТРУБАМИ
|
Наименование операции |
Диаметр труб, мм |
Длина звена, мм |
Толщина стенок труб, мм |
Глубина посадки, м |
Фамилия электросварщика |
Примечание |
|||
|
от |
до |
всего |
|||||||
|
10 |
65 |
10 |
10 |
10 |
10 |
10 |
15 |
30 |
40 |
|
Наименование операции |
Диаметр труб, мм |
Длина звена, мм |
Толщина стенок труб, мм |
Глубина посадки, м |
Фамилия электросварщика |
Примечание |
|||
|
от |
до |
всего |
|||||||
|
10 |
65 |
10 |
10 |
10 |
10 |
10 |
15 |
30 |
40 |
ОПЕРАТИВНЫЕ РАСПОРЯЖЕНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ДРУГИМ ВОПРОСАМ
|
Содержание распоряжений |
Подпись лица, давшего распоряжение |
Подпись исполнителя |
Отметка о выполнении |
|
|
20 мм |
80 мм |
40 мм |
30 мм |
40 мм |
|
Содержание распоряжений |
Подпись лица, давшего распоряжение |
Подпись исполнителя |
Отметка о выполнении |
|
|
20 мм |
80 мм |
40 мм |
30 мм |
40 мм |
|
Состав звена, фамилия, и.о. |
Наименование работ, выполненных в течение смены. Название и размер бурового наконечника и инструмента |
Затраченное время, ч |
Пробурено (обсажено или поднято труб), м |
Глубина отбора образцов пород. Поднято керна |
|||||
|
от |
до |
всего |
с глубины, м |
до глубины, м |
всего |
||||
|
20 мм |
50 |
60 |
10 |
10 |
10 |
10 |
10 |
10 |
20 мм |
|
Краткое описание пройденных пород (по шламу, по отобранным образцам, по керну) |
Категория буримости пород |
Режим бурения |
Производительность насоса, л/с |
Качество глинистого раствора |
Уровень воды в процессе бурения |
Длина снаряда |
Интервал поглощения |
Расписка о приеме и сдаче смены |
|||
|
число оборотов; число ударов |
давление на забой |
удельный вес, г/см3 |
вязкость |
количество песка, % |
|||||||
|
50 мм |
15 |
10 |
10 |
15 |
15 |
15 |
15 |
10 |
10 |
15 |
30 мм |
Еще 15 двойных листов
|
ГЛАВСПЕЦПРОМСТРОЙ Трест Союзшахтоосушение _____________________________________ Строительно-монтажное управление ____________________ участок БУРОВОЙ
ЖУРНАЛ по ___________________ скважине № ___________ Начат _______________ Окончен ____________ Буровой станок |
|
прошнуровывается и скрепляется печатью БУРОВОЙ ЖУРНАЛ Заполняется и хранится на буровой, после окончания передается в управление СКВАЖИНА № ________ Начало
Окончание
Глубина скважины ____ м Координаты устья Х = _____________ У = ______________ = __________________ Законсервирована на глубине ______ м Шахта, карьер, населенный пункт дата ______________ и т.д. ________________________ Возобновлена бурением _____________________ (дата) Тип бурового станка ________________________ |
|
Задание нач. участка (прораба) по технологии бурения и прочим работам |
Состав смены |
Забой на начало смены, м |
Проходка за смену, м |
Долото |
Проходка за рейс, м |
Продолжительность каждого рейса, ч |
|
||
|
тип |
размер, мм |
||||||||
|
номер смены |
фамилия членов бригады |
|
|||||||
|
70 мм |
20 |
40 |
15 |
15 |
20 |
20 |
20 |
15 |
|
|
Спуск-подъем инструмента |
Наращивание |
Комплектация бурового снаряда |
Описание работ и остановок за подписью бурильщика |
Замечания бурильщика о ненормальности в работе. Замечания руководителей, посетивших буровую |
|||
|
количество свечей |
время, ч |
количество свечей |
время, ч |
||||
|
30 |
15 |
15 |
t 15 |
15 |
15 |
60 |
50 ммt |
Еще 10 двойных листов
|
ГЛАВСПЕЦПРОМСТРОЙ Трест Союзшахтоосушение _____________________ СМУ ____________________ участок ЖУРНАЛ
№ ___________ расположенной ________________________ (наименование объекта) Начат _______________ Окончен ____________ |
СВЕДЕНИЯ
о монтаже и демонтаже насосов на скважине
|
Мощность, э.д. |
Инвентарный и заводской номер насоса |
Дата |
Продолжительность работы после монтажа, машино-часы |
Причина демонтажа |
Глубина скважины перед монтажом |
Фамилия, и. о. бригадира монтажников |
||
|
монтажа |
демонтажа |
|||||||
|
25 мм |
15 |
20 |
15 |
15 |
15 |
40 |
15 |
50 мм |
КОНСТРУКЦИЯ СКВАЖИНЫ
|
|
КОНСТРУКЦИЯ СКВАЖИНЫ
|
|
|
Смена |
Начало работы насоса |
Остановка насоса |
Продолжительность работы насоса |
Производительность работы насоса, м3/ч |
Характеристика работы электродвигателя |
||||||||
|
ч |
мин |
от |
до |
||||||||||
|
ч |
мин |
ч |
мин |
нагрузка, А |
напряжение, В |
||||||||
|
ч |
мин |
||||||||||||
|
20 мм |
20 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
20 |
17 |
17 мм |
|
|
Фамилия моториста |
Подпись о приеме и сдаче смены |
Примечание |
|
|
80 мм |
50 мм |
30 мм |
50 мм |
Ещё 32 двойных листа
|
|
1. Водоносный горизонт представлен ___________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 2. Статический уровень находится на ___________________________________________ (глубина от поверхности) 3. Характеристика установки а) насосный агрегат _____________________________ б) длина коллектора _____________________________ м диаметром ____________________________ мм в) количество иглофильтров ______________________ шт. г) глубина и способ их погружения ________________ _______________________________________________ д) иглофильтры обсыпаны гравием с диаметром частиц ___________________ мм, устьевая часть иглофильтров на глубину _____________ м затампонирована глиной. 4. Установка включена в работу _______________________________________________ Дебит установки: начальный _________________ м3/ч через 2 ч ___________________ м3/ч Осветление воды наступило через __________________ ч Схема расположения установки № ___________________ Установка оборудована а) манометром-вакуумметром ________________ шт. б) наблюдательными иглами _________________ шт. Монтаж произведен _______________________ (подпись) Дата Эксплуатацию установки разрешил ________________ (подпись) |
|
№ установки, инвентарный № насоса |
Количество работающих игл, шт. |
Продолжительность работы установки в смену |
Производительность установки, м3/ч |
|
Время и причины остановки |
Подпись дежурного моториста |
Ещё 16 двойных листов
Замечания по эксплуатации установки
Всего пронумеровано ______________________________________ стр.
_____________________________________________________________
(должность)
Подпись _______________________
|
__________________ СМУ __________________ участок Производственное задание На
бурение _____________ скважины № ________ Местоположение скважины ________________________________ Станок ______________________ Бригадир _____________________
Начальник участка Участковый гидрогеолог |
||||||||||||||||||||||||||||||||||||||||||||||||
Пояснения к заполнению геолого-технических нарядов
Геолого-технические наряды на бурение скважины составляются для всех скважин глубиною 50 м и более или конечным диаметром более 325 мм.
При меньших глубинах и конечных диаметрах 325 мм и менее составляется производственное задание.
Все изменения в конструкцию и технологию сооружения скважины вносятся по согласованию с главным инженером СМУ.
В графе «Технические условия бурения скважины» дается краткое описание тех особенностей процесса бурения скважины, которые не нашли отражения в других графах геолого-технического наряда: осложнения в процессе бурения и откачки, сходимость геологического разреза с данными каротажа и т.п.
В составлении «Инструкции» принимали участие Л.Н. Московская, Э.В. Олизаревич, О.В. Меркулов
|
|
