ГОСТ 17232-99

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ИЗ АЛЮМИНИЯ
И АЛЮМИНИЕВЫХ СПЛАВОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 297 «Материалы и полуфабрикаты из легких сплавов», ОАО «Всероссийский институт легких сплавов» (ОАО ВИЛС)

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 16-99 от 8 октября 1999 г.)

За принятие проголосовали:



Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт



Республика Армения

Армгосстандарт



Республика Беларусь

Госстандарт Беларуси



Республика Казахстан

Госстандарт Республики Казахстан



Киргизская Республика

Киргизстандарт



Республика Молдова

Молдовастандарт



Российская Федерация

Госстандарт России



Республика Таджикистан

Таджикгосстандарт



Туркменистан

Главная государственная инспекция Туркменистана



Узбекистан

Узгосстандарт



Украина

Госстандарт Украины



3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 18 февраля 2000 г. № 42-ст межгосударственный стандарт ГОСТ 17232-99 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 2000 г.

4 ВЗАМЕН ГОСТ 17232-79

СОДЕРЖАНИЕ

ГОСТ 17232-99

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Технические условия

Aluminium and aluminium alloys plates.
Specifications

Дата введения 2000-09-01

1 Область применения

Настоящий стандарт распространяется на плиты из алюминия и алюминиевых сплавов.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.510-93 Единая система защиты от коррозии и старения. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытания на растяжение

ГОСТ 3221-85 Алюминий первичный. Методы спектрального анализа

ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 7727-81 Сплавы алюминиевые. Методы спектрального анализа

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 11069-74 Алюминий первичный. Марки

ГОСТ 11739.1-90 Сплавы алюминиевые литейные и деформируемые. Методы определения оксида алюминия

ГОСТ 11739.2-90 Сплавы алюминиевые литейные и деформируемые. Методы определения бора

ГОСТ 11739.3-99 Сплавы алюминиевые литейные и деформируемые. Методы определения бериллия

ГОСТ 11739.4-90 Сплавы алюминиевые литейные и деформируемые. Методы определения висмута

ГОСТ 11739.5-90 Сплавы алюминиевые литейные и деформируемые. Методы определения ванадия

ГОСТ 11739.6-99 Сплавы алюминиевые литейные и деформируемые. Методы определения железа

ГОСТ 11739.7-99 Сплавы алюминиевые литейные и деформируемые. Методы определения кремния

ГОСТ 11739.8-90 Сплавы алюминиевые литейные и деформируемые. Метод определения калия

ГОСТ 11739.9-90 Сплавы алюминиевые литейные и деформируемые. Методы определения кадмия

ГОСТ 11739.10-90 Сплавы алюминиевые литейные и деформируемые. Метод определения лития

ГОСТ 11739.11-98 Сплавы алюминиевые литейные и деформируемые. Методы определения магния

ГОСТ 11739.12-98 Сплавы алюминиевые литейные и деформируемые. Методы определения марганца

ГОСТ 11739.13-98 Сплавы алюминиевые литейные и деформируемые. Методы определения меди

ГОСТ 11739.14-99 Сплавы алюминиевые литейные и деформируемые. Методы определения мышьяка

ГОСТ 11739.15-99 Сплавы алюминиевые литейные и деформируемые. Метод определения натрия

ГОСТ 11739.16-90 Сплавы алюминиевые литейные и деформируемые. Методы определения никеля

ГОСТ 11739.17-90 Сплавы алюминиевые литейные и деформируемые. Методы определения олова

ГОСТ 11739.18-90 Сплавы алюминиевые литейные и деформируемые. Метод определения свинца

ГОСТ 11739.19-90 Сплавы алюминиевые литейные и деформируемые. Методы определения сурьмы

ГОСТ 11739.20-99 Сплавы алюминиевые литейные и деформируемые. Методы определения титана

ГОСТ 11739.21-90 Сплавы алюминиевые литейные и деформируемые. Методы определения хрома

ГОСТ 11739.22-90 Сплавы алюминиевые литейные и деформируемые. Методы определения редкоземельных элементов и иттрия

ГОСТ 11739.23-99 Сплавы алюминиевые литейные и деформируемые. Методы определения циркония

ГОСТ 11739.24-98 Сплавы алюминиевые литейные и деформируемые. Методы определения цинка

ГОСТ 12697.1-77 Алюминий. Методы определения ванадия

ГОСТ 12697.2-77 Алюминий. Методы определения магния

ГОСТ 12697.3-77 Алюминий. Методы определения марганца

ГОСТ 12697.4-77 Алюминий. Метод определения натрия

ГОСТ 12697.5-77 Алюминий. Метод определения хрома

ГОСТ 12697.6-77 Алюминий. Метод определения кремния

ГОСТ 12697.7-77 Алюминий. Методы определения железа

ГОСТ 12697.8-77 Алюминий. Методы определения меди

ГОСТ 12697.9-77 Алюминий. Методы определения цинка

ГОСТ 12697.10-77 Алюминий. Метод определения титана

ГОСТ 12697.11-77 Алюминий. Метод определения свинца

ГОСТ 12697.12-77 Алюминий. Методы определения мышьяка

ГОСТ 14192-96 Маркировка грузов

ГОСТ 18242-72* Статистический приемочный контроль по альтернативному признаку. Планы контроля

* В Российской Федерации действует ГОСТ Р 50779.71-99.

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 19300-86 Средства измерения шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры

ГОСТ 24047-80 Полуфабрикаты из цветных металлов и их сплавов. Отбор проб для испытания на растяжение

ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа

ГОСТ 25086-87 Цветные металлы и их сплавы. Общие требования к методам анализа

3 Классификация

3.1 Плиты подразделяют:

по способу изготовления:

- неплакированные - без дополнительного обозначения;

- плакированные:

1) с технологической плакировкой - Б,

2) с нормальной плакировкой - А;

по точности изготовления по толщине:

- нормальной точности - без дополнительного обозначения;

- повышенной точности - П.

4 Технические требования

4.1 Плиты изготовляют в соответствии с требованиями настоящего стандарта из алюминия марок: А7, А6, А5, А0 с химическим составом по ГОСТ 11069; АД00, АД0, АД, АД1 с химическим составом по ГОСТ 4784; из алюминиевых сплавов марок: АМц, АМцС, АМг2, Амг3, АМг5, Амг6, 1915, АВ, Д1, Д16, В95, АК4-1 с химическим составом по ГОСТ 4784; Д19, Д20, ВАД1 по нормативным документам.

4.2 Основные параметры и размеры

4.2.1 Плиты в зависимости от марки сплава и плакировки изготовляют следующих размеров, указанных в таблице 1.

Таблица 1 - Размеры плит из алюминия и алюминиевых сплавов

В миллиметрах

Марка алюминия или алюминиевого сплава и плакировка

Толщина плит

Ширина плит

Длина плит

А7, А6, А5, А0, АД0, АД00, АД1, АД, АМц, АМцС, АМг2, АВ

От 11 до 30

1200, 1500, 1800, 2000

От 3000 до 8000

Св. 30 до 60

1200, 1500

От 3000 до 8000

1800, 2000

От 3000 до 6000

Св. 60 до 200

1200, 1500, 1800, 2000

Не нормируют

Д1, Д1Б, Д16, Д16Б, Д16А, Д19, Д19Б, Д19А, Д20, Д20Б, ВАД1 Б

От 11 до 60

1200, 1500, 1800, 2000

От 3000 до 8000

Св. 60 до 200

1200, 1500, 1800, 2000

Не нормируют

Амг3, АМг5, Амг6, Амг6Б

От 11 до 60

1200, 1500, 1800, 2000

От 3000 до 8000

Св. 60 до 200

1200, 1500, 1800, 2000

Не нормируют

1915

От 11 до 20

1200, 1500, 2000

От 3000 до 7000

В95Б, В95А

От 11 до 60

1200, 1500

От 2000 до 6000

АК4-1, АК4-1Б

От 12 до 40

1200, 1500, 1800, 2000

От 2000 до 8000

Св. 40 до 80

Не нормируют

4.2.2 Толщина и ширина плит, а также предельные отклонения по толщине в зависимости от толщины и ширины плит, должны соответствовать значениям, приведенным в таблице 2.

Таблица 2 - Предельные отклонения по толщине плит

В миллиметрах

Толщина плиты

Предельное отклонение по толщине при ширине

1200

1500

1800, 2000

нормальной точности

повышенной точности

нормальной точности

повышенной точности

нормальной точности

повышенной точности

11

12

±0,5

±0,5

±0,75

±0,6

±1,0

±0,75

13

14

15

16

17

18

19

20

±0,5

±0,5

±0,75

±0,7

±1,0

±0,85

22

25

28

30

+0,75

±0,7

±1,0

±0,8

±1,25

±0,9

32

35

38

40

45

±1,0

±0,8

±1,25

±0,9

±1,5

±1,1

50

55

60

65

±1,5

±1,2

±1,75

±1,3

±2,0

±1,5

70

75

80

±2,0

±1,5

±2,5

±1,6

±3,0

±1,8

85

90

100

120

140

160

180

200

±3,0

±2,5

±3,5

±2,5

±4,0

±2,0

4.2.3 Предельное отклонение по ширине плит должно быть не более плюс 100 мм.

4.2.4 Плиты толщиной до 60 мм изготовляют мерной длины или кратной ей в пределах длин, установленных в таблице 1, с интервалами 500 мм и с обрезкой концов.

Предельные отклонения по длине обрезанных плит в зависимости от толщины должны быть:

- плюс 30 мм - для плит толщиной от 11 до 35 мм;

- плюс 50 мм - для плит толщиной свыше 35 до 60 мм.

4.2.5 Плиты толщиной более 60 мм изготовляют прокаткой из целого слитка без разрезки на мерные длины и без обрезки концов.

Длина плит не нормируется.

4.2.6 Неплоскостность в зависимости от ширины плит должна соответствовать указанной в таблице 3.

Таблица 3 - Неплоскостность плит в зависимости от ширины

В миллиметрах

Толщина плиты

Неплоскостность на 1 м длины в зависимости от ширины

1200

1500

1800, 2000

От 11 до 20 включ.

4

6

8

Св. 20 » 80    »

3,5

5

6

» 80 » 200   »

3,5

4

5

4.2.7 Теоретическая масса плиты вычислена при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95 и приведена в приложении А.

Для вычисления теоретической массы плит из алюминия и алюминиевых сплавов других марок следует пользоваться переводными коэффициентами, указанными в приложении Б.

4.2.8 Марку алюминия или алюминиевого сплава, плакировку, размеры плит и точность изготовления плит потребитель указывает в заказе. При отсутствии требований в заказе точность изготовления определяет изготовитель.

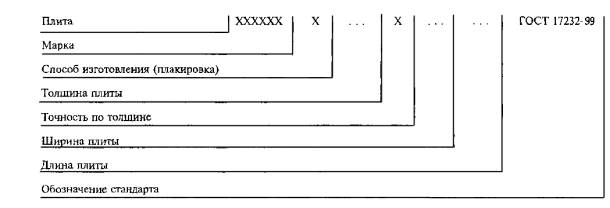

Условные обозначения плит при заказе проставляют по схеме:

Примеры условных обозначений:

Плита из алюминиевого сплава марки Д16 с нормальной плакировкой, толщиной 20 мм, шириной 1200 мм, длиной 3000 мм, нормальной точности изготовления по толщине:

Плита Д16.А 20 ´1200 ´ 3000 ГОСТ 17232-99

То же, повышенной точности изготовления по толщине:

Плита Д16.А. 20П ´1200 ´3000 ГОСТ 17232-99

4.3 Характеристики

4.3.1 Базовое исполнение

4.3.1.1 Плиты изготовляют из алюминия и алюминиевых сплавов всех марок, указанных в 4.1, нормальной точности изготовления, без плакировки, с технологической или нормальной плакировкой.

Толщина, ширина и длина плит, а также предельные отклонения по ним должны соответствовать значениям, приведенным в таблицах 1, 2 и в 4.2.3 - 4.2.5.

4.3.1.2 Плиты изготовляют без термообработки.

4.3.1.3 Для плакировки плит, в зависимости от марки плакируемого сплава, применяют алюминиевые сплавы, химический состав которых приведен в таблице 4.

Таблица 4 - Химический состав плакирующего сплава

Марка плакируемого сплава

Марка плакирующего сплава

Массовая доля элементов, %

Кремний

Железо

Медь

Марганец

Магний

Цинк

Титан

Прочие

Алюминий

Каждый

Сумма

АМг6, Д1, Д16, Д19, Д20, ВАД1, АК4-1

АД1пл

0,30

0,30

0,02

0,025

0,05

0,1

0,15

0,02

-

Не менее 99,30

В95

АЦпл

0,3

0,3

-

0,025

-

0,9-1,3

0,15

0,05

0,1

Остальное

Примечания

1 Допускается содержание меди в сплаве АД1пл устанавливать 0,05 %.

2 Массовая доля элементов - максимальная, если не указаны пределы.

4.3.1.4 Толщина плакирующего слоя на каждой стороне плиты от номинальной толщины должна составлять:

- не более 1,5 % для технологической плакировки;

- 2-4 % для нормальной плакировки.

4.3.1.5 Механические свойства образцов, вырезанных из плит, должны соответствовать требованиям, приведенным в таблице 5.

Таблица 5 - Механические свойства плит при растяжении

Марка алюминия и алюминиевого сплава

Состояние испытываемых образцов

Направление вырезки образцов

Толщина плит, мм

Механические свойства при растяжении

Временное сопротивление σв, МПа (кгс/мм2), не менее

Предел текучести σ0,2, МПа (кгс/мм2), не менее

Относительное удлинение δ, %, не менее

А7, А6, А5, А0, АД0, АД1, АД00, АД

Без термической обработки

Поперек направления прокатки

От 11 до 25 включ.

78 (8)

-

18,0

Св. 25 » 80      »

64 (6,5)

-

15,0

АМц, АМцС

От 11 до 25 включ.

120 (12)

-

15,0

Св. 25 » 80      »

110 (11)

-

12,0

АМг2

От 11 до 25 включ.

175 (18)

-

7,0

Св. 25 » 80      »

155 (16)

-

6,0

АМг3

От 11 до 25 включ.

185 (19)

69 (7)

12,0

Св. 25 » 80      »

165 (17)

59 (6)

11,0

АМг5

От 11 до 25 включ.

265 (27)

120 (12)

13,0

Св. 25 » 80      »

255 (26)

110 (11)

12,0

АМг6, АМг6Б

От 11 до 25 включ.

305 (31)

145 (15)

11,0

Св. 25 » 50      »

295 (30)

135 (14)

6,0

» 25    » 80          »

275 (28)

130 (13)

4,0

1915

Закаленные и естественно состаренные в течение 30 сут

От 11 до 20 включ.

315 (32)

195 (20)

10,0

Закаленные и естественно состаренные в течение 4 сут

От 11 до 20 включ.

275 (28)

165 (17)

10,0

АВ

Закаленные и естественно состаренные

От 11 до 25 включ.

175 (18)

-

14,0

Св. 25 » 40      »

165 (17)

-

12,0

» 40    » 80      »

165 (17)

-

10,0

Закаленные и искусственно состаренные

От 11 до 25 включ.

295 (30)

-

7,0

Св. 25 » 40      »

285 (29)

-

6,0

»   40 » 80      »

275 (28)

-

6,0

Д1, Д1Б

Закаленные и естественно состаренные

От 11 до 25 включ.

370 (38)

215 (22)

11,0

Св. 25 » 40      »

365 (37)

215 (22)

8,0

»   40 »70      »

345 (35)

195 (20)

6,0

»   70 » 80      »

315 (32)

195 (20)

5,0

Перпендикулярно к плоскости плиты

От 40 до 80 включ.

295 (30)

-

4,0

Д16, Д16А, Д16Б

Закаленные и естественно состаренные

Поперек направления прокатки

От 11 до 25 включ.

420 (43)

275 (28)

7,0

Св. 25 » 40      »

390 (40)

255 (26)

5,0

»   40 »70      »

370 (38)

245 (25)

4,0

»   70 » 80      »

345 (35)

245 (25)

3,0

Перпендикулярно к плоскости плиты

От 40 до 80 включ.

345 (35)

-

3,0

В95А, В95Б

Закаленные и искусственно состаренные

Поперек направления прокатки

От 11 до 25 включ.

490 (50)

410 (42)

4,0

Св. 25 » 40      »

490 (50)

410 (42)

3,0

»   40 » 50      »

470 (48)

390 (40)

2,0

Перпендикулярно к плоскости плиты

От 40 до 50 включ.

390 (40)

-

2,0

Д19, Д19А, Д19Б

Закаленные и естественно состаренные

Поперек направления прокатки

От 11 до 25 включ.

420 (43)

275 (28)

7,0

Св. 25 » 40      »

390 (40)

255 (26)

5,0

»   40 » 70      »

370 (38)

245 (25)

4,0

»   70 » 80      »

345 (35)

245 (25)

3,0

Перпендикулярно к плоскости плиты

От 40 до 80 включ.

345 (35)

-

3,0

Д20, Д20Б

Закаленные

Поперек направления прокатки

От 11 до 80 включ.

275 (28)

-

12,0

Закаленные и искусственно состаренные

От 11 до 80 включ.

370 (38)

275 (28)

8,0

ВАД1Б

Закаленные и естественно состаренные

От 11 до 25 включ.

410 (42)

265 (27)

7,0

Св. 25 » 40      »

380 (39)

245 (25)

5,0

»   40 » 70      »

365 (37)

235 (24)

4,0

»   70 » 80      »

335 (34)

235 (24)

3,0

АК4-1, АК4-1Б

Закаленные и искусственно состаренные

От 11 до 25 включ.

390 (40)

325 (33)

6,0

Св. 25 » 80 »

385 (39,5)

295 (30)

6,0

Перпендикулярно к плоскости плиты

Св. 40 до 80 включ.

370 (38)

-

4,0

Примечания

1 Механические свойства плит толщиной свыше 80 мм не нормируют.

2 Для сплавов 1915, АВ, Д20 состояние испытываемых образцов оговаривается при заказе, при отсутствии - устанавливает изготовитель.

4.3.1.6 Плиты изготовляют без обрезки боковых кромок. На кромках и на концах, выходящих за номинальные размеры плит, допускаются вмятины, забоины, трещины и другие дефекты, обусловленные способом производства.

4.3.1.7 На плитах с обрезанными концами не должно быть расслоений.

4.3.1.8 Поверхность плит должна быть без трещин, расслоений, пятен коррозионного происхождения, диффузионных пятен (на плитах с нормальной плакировкой), шлаковых включений и обнаженных от плакировки участков (на плитах с нормальной плакировкой).

4.3.1.9 На поверхности плит допускаются:

- металлические закаты, забоины, царапины и отпечатки в виде вмятин и выпуклостей, если глубина их залегания не выводит плиту за предельные отклонения по толщине;

- подпланшетные пузыри и обнаженные от плакировки участки на плитах с технологической плакировкой.

Допускается зачистка дефектов поверхности в пределах минусовых отклонений по толщине.

4.3.2 Исполнение по требованию потребителя

4.3.2.1 Плиты изготовляют из алюминия и алюминиевых сплавов всех марок, указанных в 4.1, повышенной точности изготовления по толщине, без плакировки, с технологической или нормальной плакировкой.

Размеры плит и предельные отклонения по ним должны соответствовать значениям, приведенным в таблицах 1, 2 и в 4.2.3 - 4.2.5.

4.3.3 Исполнение по согласованию изготовителя с потребителем

4.3.3.1 Плиты изготовляют с промежуточными размерами по толщине, ширине и длине с предельными отклонениями как для ближайшего меньшего размера, приведенными в таблицах 1, 2 и в 4.2.3 - 4.2.5.

4.3.3.2 Допускается изготовление плит с размерами, не указанными в таблице 1.

4.3.3.3 Плиты изготовляют специальной точности по толщине с предельными отклонениями, приведенными в таблице 2.

4.3.3.4 Допускается требования к качеству поверхности устанавливать по согласованным эталонам.

5 Маркировка

5.1 На каждой плите, на одном из углов, на расстоянии не более 25 мм от кромки по ширине плиты должна быть выбита металлическим клеймом маркировка с указанием марки алюминия или алюминиевого сплава, плакировки, толщины плиты, номера партии и клейма технического контроля предприятия-изготовителя.

5.2 Транспортная маркировка грузовых мест - по ГОСТ 14192.

5.3 Допускается проводить маркировку плит в соответствии с требованиями заказчика, оговоренными в технических условиях, договоре или контракте.

6 Упаковка

6.1 Временная противокоррозионная защита и упаковка - по ГОСТ 9.510.

7 Правила приемки

7.1 Плиты предъявляют к приемке партиями. Партия должна состоять из плит алюминия или алюминиевого сплава одной марки, одной плавки, одного размера и быть оформлена одним документом о качестве, содержащим:

- товарный знак или товарный знак и наименование предприятия-изготовителя;

- наименование предприятия-потребителя;

- условное обозначение плит;

- номер плавки;

- номер партии;

- массу нетто партии;

- результаты испытаний (для механических свойств указывают только максимальные и минимальные значения);

- результаты химического анализа (по требованию потребителя);

- дату отгрузки;

- обозначение настоящего стандарта.

Масса партии не ограничивается.

Допускается комплектовать партию из плит разных плавок.

7.2 Химический состав - легирующие компоненты и основные примеси - определяют на одной плите от партии.

Прочие примеси не определяют. Допускается изготовителю определять химический состав на каждой плавке.

7.3 Проверке размеров подвергают каждую плиту.

7.3.1 Допускается объем выборки для контроля размеров плит устанавливать статистическими методами по ГОСТ 18321. Планы контроля - по ГОСТ 18242. Уровень контроля II - общий. Приемочный уровень дефектности при контроле статистическими методами AQL = 4 %.

7.4 Проверке неплоскостности подвергают каждую плиту.

7.5 Проверке качества кромок подвергают каждую плиту.

7.6 Проверке обрезанных концов на отсутствие расслоений подвергают каждую плиту.

7.7 Проверке качества поверхности подвергают каждую плиту.

7.8 Для контроля механических свойств при растяжении плит толщиной до 80 мм от партии отбирают:

- не менее 10 % плит - для контроля временного сопротивления и относительного удлинения;

- не менее 10 % плит - для контроля предела текучести плит из сплавов марок АМг3, АМг5, АМг6;

- не менее 2 % плит - для контроля предела текучести плит из сплавов марок Д1, Д16, 1915, Д19, Д20, АК4-1, В95, ВАД1.

Механические свойства обеспечиваются технологией изготовления и проверяются по требованию потребителя, оговоренному при заказе.

7.9 При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке, взятой от той же партии. Результаты повторных испытаний распространяют на всю партию.

При неудовлетворительных результатах повторных испытаний допускается поштучный контроль, результат которого является окончательным.

7.10 Толщина и качество плакирующего слоя гарантируются изготовителем без дополнительного определения.

8 Методы испытаний

8.1 Для анализа химического состава от каждой отобранной по 7.2 плиты вырезают по одному образцу.

Отбор и подготовку проб для анализа химического состава проводят по ГОСТ 24231.

8.2 Анализ химического состава плит из алюминия проводят химическим методом по ГОСТ 25086, ГОСТ 12697.1 - ГОСТ 12697.12 или спектральным методом по ГОСТ 3221, плит из алюминиевых сплавов - химическим методом по ГОСТ 25086, ГОСТ 11739.1 - ГОСТ 11739.24 или спектральным методом по ГОСТ 7727.

При возникновении разногласий в оценке химического состава анализ проводят химическим методом.

8.3. Контроль размеров

8.3.1 Измерение толщины плиты проводят на каждой отобранной по 7.3 плите на расстоянии не менее 115 мм от вершины угла и не мене 25 мм от кромок плиты штангенциркулем по ГОСТ 166.

8.3.2 Ширину и длину плит измеряют рулеткой по ГОСТ 7502.

8.4 Неплоскостность плит определяют максимальной стрелой прогиба между поверхностью плиты, положенной на плоскую поверхность, и приложенной к плите метровой линейкой по ГОСТ 8026 в любом направлении с помощью измерительной линейки по ГОСТ 427.

8.5 Контроль кромок и обрезанных концов на отсутствие расслоений проводят визуально, без применения увеличительных приборов.

8.6 Осмотр поверхности плит проводят без применения увеличительных приборов. Глубину залегания дефектов измеряют профилометром по ГОСТ 19300 или индикаторным (специальным) глубиномером по нормативному документу.

8.7 Отбор образцов для механических испытаний проводят по ГОСТ 24047.

Испытания на растяжение проводят по ГОСТ 1497.

Для испытаний на растяжение отбирают один образец от каждой испытываемой плиты.

Образцы, вырезанные из плит поперек направления прокатки, должны быть с начальной расчетной длиной lo = 11,3 или lo = 10do, а образцы, вырезанные перпендикулярно к плоскости плиты, - с начальной расчетной длиной lo = 5do.

Образцы для испытаний на растяжение для плит всех сплавов толщиной до 80 мм вырезают из средних слоев плиты в направлении поперек прокатки, а плит толщиной от 40 до 80 мм из сплавов марок Д1, Д16, Д19, АК4-1, В95 также в направлении, перпендикулярном к плоскости плиты.

Образцы для испытаний на растяжение плит толщиной от 25 до 50 мм из сплава марки В95 вырезают из средних слоев термически обработанных заготовок в направлении поперек прокатки, а плит толщиной от 40 до 50 мм также в направлении, перпендикулярном к плоскости плиты. Размеры заготовок должны быть не менее 50 ´ 250 ´ Н мм, где H - толщина плиты.

Проверку механических свойств плит из сплава марки 1915 изготовитель проводит через 2 - 4 сут естественного старения, а потребитель - через 30-35 сут.

9 Транспортирование и хранение

9.1 Транспортирование плит - по ГОСТ 9.510.

9.2 При хранении плиты должны быть защищены от механических повреждений, действия влаги и активных химических веществ.

При соблюдении указанных условий потребительские свойства плит при хранении не изменяются.

ПРИЛОЖЕНИЕ А

(обязательное)

Теоретическая масса плит нормальной и повышенной точности изготовления

Таблица А.1

Толщина плиты, мм

Теоретическая масса 1 м плиты, кг, при ширине плиты, мм

1200

1500

1800

2000

11

39,188

49,593

57,998

64,268

12

42,750

53,010

63,270

70,110

13

46,313

57,428

68,543

75,953

14

49,875

61,845

73,815

81,795

15

53,438

66,263

79,088

87,638

16

57,000

70,680

84,360

93,480

17

60,563

76,098

89,633

99,323

18

64,125

79,515

94,905

105,165

19

67,688

83,933

100,178

111,008

20

71,250

88,350

105,450

116,850

22

78,375

97,185

115,450

128,535

25

89,063

110,438

131,813

146,063

28

99,750

123,690

147,630

163,590

30

106,875

132,525

158,175

175,275

32

114,000

141,360

168,720

186,960

35

124,688

154,470

184,538

204,488

38

135,375

167,865

200,355

222,015

40

142,500

176,700

210,900

233,700

45

160,313

198,788

237,263

262,913

50

178,125

220,875

263,625

292,125

55

195,938

242,963

289,988

321,338

60

213,750

265,050

316,350

350,550

65

231,563

287,138

342,713

379,763

70

249,375

309,225

369,075

408,975

75

267,188

331,313

395,438

438,188

80

285,000

353,400

421,800

467,400

85

302,813

375,488

448,163

496,613

90

320,625

397,575

474,525

525,825

100

356,250

441,750

527,250

584,250

120

427,500

530,100

632,700

701,100

140

498,750

618,450

738,150

817,950

160

570,000

706,800

843,600

934,800

180

641,250

795,150

949,050

1051,650

200

712,500

883,500

1054,500

1168,500

ПРИЛОЖЕНИЕ Б

(справочное)

Переводные коэффициенты для вычисления теоретической массы плит из алюминия и алюминиевых сплавов

Таблица Б.1

Марка

Переводной коэффициент

Марка

Переводной коэффициент

Алюминий всех марок

0,950





Алюминиевые сплавы:



Алюминиевые сплавы:



АМц

0,958

АВ

0,947

АМцС

0,958

1915

0,972

АК4-1

0,982

Д1

0,982

АМг2

0,940

Д16

0,976

Амг3

0,937

Д19

0,968

АМг5

0,930

Д20

0,996

АМг6

0,926

ВАД-1

0,968

Ключевые слова: алюминий и алюминиевые сплавы, плиты из алюминия и алюминиевых сплавов, технические требования, механические свойства, методы испытаний, правила приемки, транспортирование, хранение




Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
