ГОСТ 9235-76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОЛОСОБУЛЬБ ГОРЯЧЕКАТАНЫЙ
СИММЕТРИЧНЫЙ ДЛЯ СУДОСТРОЕНИЯ
СОРТАМЕНТ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПОЛОСОБУЛЬБ ГОРЯЧЕКАТАНЫЙ СИММЕТРИЧНЫЙ ДЛЯ СУДОСТРОЕНИЯ Сортамент Hot-rolled steel.
Symmetrical bulb for shipbuilding. |
ГОСТ Взамен ГОСТ 9235-59 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. № 1473 срок введения установлен
с 01.01.78
Ограничение срока действия снято по протоколу № 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Настоящий стандарт распространяется на стальные горячекатаные симметричные полособульбы для судостроения.
(Измененная редакция, Изм. № 3, 4).
1. СОРТАМЕНТ

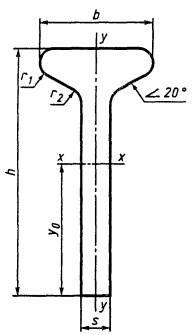

1.1. Поперечное сечение симметричных полособульбов должно соответствовать указанному на чертеже.
Обозначения к чертежу и таблицам:
h - высота полособульба;
b - ширина полки;
s - толщина стенки;
r1 - радиус закругления кромок полки;
r2 - радиус сопряжения стенки с полкой;
I - момент инерции;
i - радиус инерции;
Wx - момент сопротивления изолированного полособульба;
Wx' - момент сопротивления полособульба с присоединенным пояском;
y0 - расстояние от центра тяжести.
Примечание. Для профиля номер 1455 уклон внутренних граней полок должен быть не более 15.
(Измененная редакция, Изм. № 4).
1.2. Размеры полособульбов, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным в табл. 1.
Таблица 1
|
номер профиля |
h |
b |
s |
r1; r2 |
Площадь сечения, см2 |
Теоретическая масса 1 м, кг |
Справочная величина для осей |
||||||
|
x-x |
y-y |
||||||||||||
|
мм |
Ix, см4 |
ix, см |
Wx, см3 |
Wx' см3 |
y0, см |
Iy, см4 |
iy, см |
||||||
|
935 |
90 |
31,0 |
5,0 |
4,0 |
6,82 |
5,35 |
55,19 |
2,85 |
9,41 |
31,21 |
5,86 |
1,91 |
0,53 |
|
1035 |
100 |
35,5 |
5,5 |
4,5 |
8,53 |
6,69 |
84,81 |
3,15 |
12,89 |
44,06 |
6,58 |
3,23 |
0,62 |
|
1235 |
120 |
37,5 |
5,5 |
5,0 |
10,15 |
7,96 |
146,77 |
3,88 |
18,61 |
61,89 |
7,89 |
4,16 |
0,64 |
|
1446 |
140 |
42,0 |
6,0 |
6,0 |
13,10 |
10,28 |
257,02 |
4,43 |
27,77 |
94,41 |
9,25 |
6,85 |
0,72 |
|
1447 |
140 |
43,5 |
7,5 |
6,0 |
15,20 |
11,93 |
300,51 |
4,45. |
33,60 |
104,64 |
8,94 |
7,88 |
0,72 |
|
1455 |
140 |
48,0 |
5,5 |
4,0; 6,0 |
11,85 |
9,30 |
309,81 |
5,11 |
32,48 |
87,77 |
9,54 |
7,51 |
0,80 |
|
1646 |
160 |
48,5 |
6,5 |
6,5 |
16,47 |
12,93 |
422,40 |
5,06 |
39,64 |
137,51 |
10,66 |
11,59 |
0,84 |
|
1658 |
160 |
50,0 |
8,0 |
6,5 |
18,87 |
14,81 |
488,39 |
5,09 |
47,33 |
150,60 |
10,32 |
13,06 |
0,83 |
|
1858 |
180 |
56,5 |
8,5 |
7,0 |
22,90 |
17,98 |
751,29 |
5,73 |
64,21 |
207,80 |
11,70 |
20,44 |
0,94 |
|
2068 |
200 |
60,4 |
8,4 |
8,0 |
26,06 |
20,46 |
1049,53 |
6,35 |
79,46 |
268,19 |
13,21 |
27,74 |
1,03 |
|
22610 |
220 |
68,0 |
10,0 |
8,5 |
33,14 |
26,01 |
1624,05 |
7,00 |
113,21 |
368,71 |
14,34 |
43,06 |
1,14 |
|
271010 |
270 |
102,0 |
10,0 |
6,0; 20,0 |
41,75 |
32,78 |
3163,03 |
8,70 |
176,15 |
589,24 |
17,96 |
114,15 |
1,65 |
|
30810 |
300 |
89,0 |
10,0 |
6,0; 25,0 |
51,00 |
40,03 |
4557,50 |
9,45 |
221,00 |
834,00 |
20,62 |
86,87 |
1,43 |
|
30812 |
300 |
91,0 |
12,0 |
6,0; 25,0 |
57,00 |
44,75 |
5165,00 |
9,53 |
258,00 |
893,00 |
20,00 |
98,27 |
1,41 |
Примечания:
1. Номер полособульба составлен из размеров hubs сантиметрах и s в миллиметрах (в целых числах).
2. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м полособульба плотность стали принята равной 7,85 г/см3.
3. При вычислении Wx' площадь и толщина присоединенного пояска приняты равными полуторной площади и полуторной толщины полособульба.
4. Радиусы закругления, указанные на чертеже, даны для построения калибра валков и на полособульбе не проверяют.
(Измененная редакция, Изм. № 3).
5. (Исключено, Изм. № 3).
(Измененная редакция, Изм. № 4).
1.3. Уклон полки полособульба № 271010 должен быть 10°.
1.4. Размеры, площадь поперечного сечения и масса 1 м полособульбов, изготовленных в сдвоенном виде, должны соответствовать указанным в табл. 2.
Таблица 2
|
h |
b |
Средняя толщина полки на расстоянии |
s |
r1 |
r2 |
Площадь сечения, см2 |
Теоретическая масса 1 м, кг |
|
|
мм |
||||||||
|
271010 |
550 |
102,0 |
16,0 |
10,0 |
6 |
20 |
84,5 |
67,67 |
|
30810 |
600 |
89,0 |
25,3 |
10,0 |
6 |
25 |
102,0 |
80,06 |
|
30812 |
600 |
91,0 |
25,3 |
12,0 |
6 |
25 |
114,0 |
89,50 |
Примечание. Построение полособульбов производится с использованием средней толщины полки в соответствии с табл. 2.
(Измененная редакция, Изм. № 3).
1.5. Предельные отклонения размеров полособульбов, изготавливаемых в одинарном виде, должны соответствовать указанным в табл. 3.
Таблица 3
|
Предельное отклонение |
Предельное смещение оси полки относительно стенки |
Выпуклость или вогнутость наружной плоскости полки |
|||||
|
по ширине полки |
по высоте полособульба |
по толщине стенки при толщине |
|||||
|
до 5,5 вкл. |
от 6 до 9 вкл. |
от 10 и более |
|||||
|
935-1035 |
+0,4 -0,8 |
±1,5 |
+0,4 -0,6 |
- |
- |
1,0 |
+1,0 -0,5 |
|
1235-1658 |
+0,5 -1,0 |
±2,0 |
+0,4 -0,6 |
+0,4 -0,6 |
- |
1,5 |
+1,5 -1,0 |
|
1858-22610 |
+0,6 -2,2 |
+2,5 -3,0 |
- |
+0,4 -0,6 |
+0,4 -0,8 |
2,0 |
+2,0 -1,0 |
Примечание. Для профиля 1455 предельное смещение оси полки относительно стенки не должно превышать 2,5 мм.
(Измененная редакция, Изм. № 4).
1.6. Предельные отклонения размеров полособульбов, изготовляемых в сдвоенном виде, должны соответствовать указанным в табл. 4.
Таблица 4
мм
|
Предельное отклонение |
Предельное смещение оси полки относительно стенки |
Выпуклость или вогнутость наружной плоскости полки |
|||
|
по ширине полки |
по высоте полособульба |
по толщине стенки |
|||
|
271010 |
±2,5 |
±5 |
+0,5 -1,0 |
2,5 |
+2,0 -1,0 |
|
30810 30812. |
+2,5 -3.5 |
+0.8 -1,0 |
|||
(Измененная редакция, Изм. № 2, 3).
1.7. Предельные отклонения от теоретической массы партии не должны превышать плюс 3 минус 5%.
1.8. Полособульбы могут изготовляться всех номеров только с плюсовыми или только с минусовыми предельными отклонениями по высоте или предельными отклонениями по массе.
1.9. Притупление углов нижнего торца стенки не должно превышать 0,3 от толщины стенки. Величина его обеспечивается технологией изготовления и на готовом полособульбе не проверяется.
1.7-1.9. (Измененная редакция, Изм. № 3).
1.10. Неперпендикулярность наружной грани полки относительно плоскости стенки не должна выводить высоту полособульба за предельные отклонения.
1.11. Для полособульбов, изготовляемых в сдвоенном виде, неперпендикулярность наружной плоскости полки относительно плоскости стенки не должна превышать 1,5%.
1.12. Кривизна стенки по высоте полособульба не должна превышать 0,2 от толщины при изготовлении полособульбов в одинарном виде и 0,4 - в сдвоенном виде.
1.13. Изменение уклона полки допускается в пределах ±2°. Величина его обеспечивается технологией изготовления и на готовом полособульбе не контролируется.
1.14. Полособульбы изготовляют длиной от 4 до 20 м:
мерной длины;
кратной мерной длины;
немерной длины
от 4 до 12м - для полособульбов № 935-1035;
от 4 до 20 м - для полособульбов № 1235-22610; № 271010-30812, ограниченной длины в пределах немерной.
(Измененная редакция, Изм. № 3, 4).
1.14.1. Длина полособульба оговаривается в заказе.
1.14.2-1.15. (Исключены, Изм. № 3).
1.16. Предельные отклонения по длине полособульба мерной или кратной мерной длины не должны превышать:
+40 мм - при длине полособульба до 8 м;
+60 мм - при длине полособульба св. 8 до 12 м;
+80 мм - при длине полособульба св. 12 м.
По требованию потребителя предельные отклонения по длине должны быть +5 мм на каждый 1 м длины, но не более +80 мм при длине полособульба свыше 8 м.
(Измененная редакция, Изм. № 3).
1.17. Смятие концов не должно выводить полособульб за предельные отклонения по длине.
(Измененная редакция, Изм. № 3).
1.18. Кривизна полособульбов в плоскостях стенки и полки I класса не должна превышать 0,3 % измеряемой длины, II класса - 0,6 % измеряемой длины.
(Измененная редакция, Изм. № 3, 4).
1.19. Волнистость стенки одного знака не должна превышать 3 мм на 1 м для полособульбов, изготовленных в одинарном виде, и 5 мм на 1 м - в сдвоенном виде.
1.20. Контроль размеров, кривизны полособульбов в плоскостях стенки и полки производят на расстоянии не менее 500 мм от торцов полособульбов.
(Введен дополнительно, Изм. № 4).
Разделы 2-5. (Исключены, Изм. № 4).
|
|
