ГОСТ Р ИСО 3046-7-2001
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ
ПОРШНЕВЫЕ.
ХАРАКТЕРИСТИКИ
Часть 7
Обозначение мощности двигателя
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 235 «Дизели судовые, тепловозные и промышленные»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26 марта 2001 г. № 132-ст
3 Стандарт представляет собой идентичный текст международного стандарта ИСО 3046-7-95 «Двигатели внутреннего сгорания поршневые. Характеристики. Часть 7. Обозначение мощности двигателя»
4 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
ГОСТ Р ИСО 3046-7-2001
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ ПОРШНЕВЫЕ.
ХАРАКТЕРИСТИКИ
Часть 7
Обозначение мощности двигателя
Reciprocating
internal combustion engines. Performance.
Part 7 Codes for engine power
Дата введения 2002-01-01
1 Область применения
Настоящий стандарт распространяется на судовые, тепловозные и промышленные поршневые двигатели внутреннего сгорания (далее - двигатели).
Настоящий стандарт устанавливает обозначение мощностей двигателя.
Настоящий стандарт не распространяется на двигатели, используемые для привода сельскохозяйственных тракторов, дорожных транспортных средств и самолетов.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ Р ИСО 3046-1-99 Двигатели внутреннего сгорания поршневые. Характеристики. Часть 1. Стандартные исходные условия, объявленные мощность, расходы топлива и смазочного масла. Методы испытаний.
3 Определения
В настоящем стандарте использованы термины, приведенные в ГОСТ Р ИСО 3046-1.
4 Взаимосвязь обозначений мощностей двигателя настоящего стандарта с мощностями, указанными в ГОСТ Р ИСО 3046-1
4.1 В соответствии с ГОСТ Р ИСО 3046-1 объявление мощности должно включать в себя:
а) вид объявления мощности;
б) вид применения мощности;
в) вид мощности;
г) объявленную частоту вращения двигателя.
4.2 Обозначение мощности в соответствии с настоящим стандартом производится с помощью комбинации букв (кодов), взятых из трех различных видов мощностей по ГОСТ Р ИСО 3046-1, дополненное объявленной частотой вращения двигателя.
Последовательность букв, составляющих обозначение мощности, схематически представлена на рисунке 1.
За буквой С может следовать значение длительной мощности в процентах, на которое она может быть превышена (см. таблицу 1, пункт 3). Если длительная мощность может быть превышена на 10 %, то ее значение заменяется буквой х (см. таблицу 1, пункт 3).

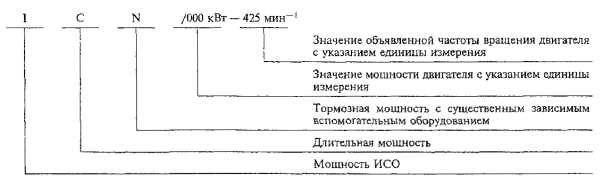

Рисунок 1 - Диаграмма, показывающая последовательность букв, применяемых при обозначении объявленных мощностей
5 Обозначение мощности с помощью кодов
Кодовое обозначение при объявлении мощности двигателя состоит из:
- буквенных кодов, представленных на рисунке 1;
- значения мощности с указанием единицы измерения;
- значения объявленной частоты вращения двигателя с указанием единицы измерения.
Пример
Такое обозначение не определяет, допускается ли превышение мощности. Если мощность может быть превышена, то должно быть указано значение в процентах, например, ICXN.
6 Примеры обозначений мощности с помощью кодов
Таблица 1 содержит примеры кодовых обозначений наиболее применяемых мощностей.
Таблица 1
|
Кодовое обозначение 1) |
|
|
1 Стандартная мощность ИСО |
ICN |
|
2 Стандартная мощность ИСО на упоре рейки |
ICFN |
|
3 Стандартная мощность ИСО с перегрузкой на х % |
IСхN2) |
|
4 Стандартная мощность ИСО с перегрузкой на 10 % |
ICXN |
|
5 Тормозная мощность ИСО с перегрузкой с существенным зависимым вспомогательным оборудованием |
ION |
|
6 Тормозная мощность ИСО с перегрузкой на упоре рейки с существенным зависимым вспомогательным оборудованием |
IOFN |
|
7 Тормозная мощность ИСО на упоре рейки с существенным зависимым вспомогательным оборудованием |
IFN |
|
Примеры: а) Стандартная эксплуатационная мощность с перегрузкой на 10 % будет иметь обозначение SCXN; б) Стандартная эксплуатационная мощность на упоре рейки будет иметь обозначение SCFN; в) Тормозная мощность ИСО с перегрузкой с несущественным вспомогательным оборудованием, которое должно быть указано, и будет иметь обозначение IOB. |
|
|
1) Указанные обозначения могут также применяться для эксплуатационной мощности, в этом случае буква I должна быть заменена на S или М (см. примечание к рисунку 1). Они могут также быть использованы для обозначения тормозной мощности с несущественным зависимым вспомогательным оборудованием, указанным в перечне, в этом случае буква N должна быть заменена на букву В. (см. выше примеры); 2) Вместо х должно быть указано соответствующее значение. |
|
Ключевые слова: судовые, тепловозные и промышленные двигатели; обозначение мощности двигателя
|
|
