ГОСТ 5147-97
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МУФТЫ ШАРНИРНЫЕ
Параметры, конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 96, Научно-исследовательским и проектно-конструкторским институтом редукторостроения (НИИредуктор)
ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 11 от 23 апреля 1997 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Госстандарт Республики Беларусь |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Главгосинспекция «Туркменстандартлары» |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 2 марта 2001 г. № 113-ст межгосударственный стандарт ГОСТ 5147-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.
4 ВЗАМЕН ГОСТ 5147-80
ГОСТ 5147-97
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МУФТЫ ШАРНИРНЫЕ
Параметры, конструкция и размеры
Joint couplings.
Parameters, design and dimensions
Дата введения 2002-01-01
1 Область применения
Настоящий стандарт распространяется на малогабаритные шарнирные муфты общемашиностроительного применения, климатических исполнений У и Т, категорий 1 - 3, климатических исполнений УХЛ и О, категории 4 по ГОСТ 15150, предназначенные для соединения цилиндрических валов, которые устанавливают под углом до 45°, и передачи крутящего момента от 11,2 до 1120 Н . м без смягчения динамических нагрузок.
Требования стандарта являются обязательными, кроме п. 3.5, рисунка А.4, таблицы А.4 и приложения Б.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 3129-70 Штифты конические незакаленные. Технические условия
ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ 8908-81 Основные нормы взаимозаменяемости. Нормальные углы и допуски углов
ГОСТ 10774-80 Штифты цилиндрические заклепочные. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения
3 Параметры, конструкции и размеры
3.1 Муфты должны изготовляться следующих типов:
1 - одинарные;
2 - сдвоенные с промежуточной спаренной вилкой.
Полумуфты для муфт каждого типа должны изготовляться следующих исполнений:
1 - на длинные концы валов;
2 - на короткие концы валов.
3.2 Параметры: номинальный крутящий момент Мкр, динамический момент инерции Ми, масса, конструкция и размеры муфт должны соответствовать указанным на рисунке 1 и в таблице 1.
3.3 Конструкция и размеры деталей, входящих в муфту, должны соответствовать указанным в приложениях А и Б.
3.4 Пример условного обозначения шарнирной муфты, передающей номинальный крутящий момент Мкр = 140 Н . м, типа 1, диаметром посадочного отверстия полумуфт d = 20 мм, с полумуфтой, исполнения 1, климатического исполнения У, категории 3 по ГОСТ 15150:
Муфта шарнирная 140-1-20-1-У3 ГОСТ 5147-97
То же, типа 2, с полумуфтами диаметром посадочного отверстия d = 19 мм, исполнения 1, диаметром d = 22 мм, исполнения 2, климатического исполнения Т, категории 2 по ГОСТ 15150:
Муфта шарнирная 140-2-19-1-22-2-Т2 ГОСТ 5147-97
По заказу потребителя допускается уменьшать посадочное отверстие d в одной из полумуфт до значения, установленного в таблице 1 для других номинальных крутящих моментов.
3.6 Штифты - по ГОСТ 3129, твердость 35...49 HRCэ.
3.7 Допуски углов конусов отверстий под штифты - по 8-й степени точности ГОСТ 8908.
Тип 1
Тип 2

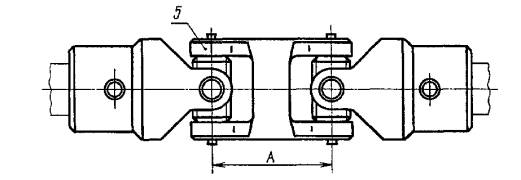

1 - полумуфта; 2 - крестовина; 3 - палец; 4 - втулка; 5 - спаренная вилка; 6 - штифт по ГОСТ 10774 (1 шт. для типа 1 и 2 шт. для типа 2, обозначение см. приложение Б); 7 - штифт по ГОСТ 3129 (2 шт., обозначение см. приложение Б)

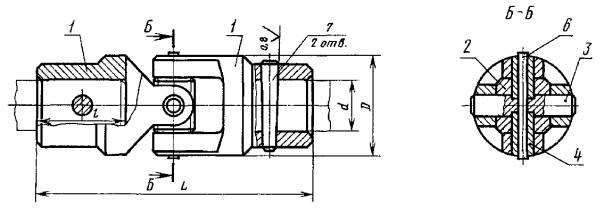

Рисунок 1 - Муфта шарнирная
Таблица 1
Размеры в миллиметрах
|
Мкр, Н . м |
d Н7 Ряд 1(2) |
D h14 |
А |
l |
L |
Ми, кг . м2 10-6 |
Масса, кг, не более |
|||
|
для типа |
||||||||||
|
1 |
2 |
1 |
2 |
1 |
2 |
|||||
|
исполнения 1(2) |
||||||||||
|
11,2 |
8 |
16 |
20 |
20 |
56 |
76 |
0,22 |
0,32 |
0,057 |
0,080 |
|
9 |
0,051 |
0,074 |
||||||||
|
10 |
23 (20) |
62 (56) |
82 (76) |
0,22 (0,20) |
0,32 (0,29) |
0,058 (0,047) |
0,076 (0,070) |
|||
|
22,4 |
10 |
20 |
26 |
66 (60) |
92 (86) |
0,63 (0,56) |
0,92 (0,87) |
0,109 (0,092) |
0,147 (0,139) |
|
|
11 |
0,094 (0,080) |
0,141 (0,127) |
||||||||
|
12 |
30 (25) |
80 (70) |
106 (96) |
0,102 (0,096) |
0,149 (0,148) |
|||||
|
45,0 |
12 |
25 |
32 |
30 (25) |
86 (76) |
118 (108) |
1,44 (1,29) |
2,09 (1,94) |
0,170 (0,152) |
0,242 (0,224) |
|
14 |
0,150 (0,135) |
0,222 (0,207) |
||||||||
|
71,0 |
16 |
32 |
38 |
40 (28) |
112 (88) |
150 (126) |
5,90 (4,84) |
8,53 (7,46) |
0,390 (0,321) |
0,558 (0,489) |
|
18 |
0,367 (0,299) |
0,535 (0,467) |
||||||||
|
140,0 |
(19) |
40 |
48 |
40 (28) |
140 (112) |
188 (160) |
16,3 (12,9) |
24,0 (20,6) |
0,653 (0,480) |
0,973 (0,800) |
|
20 |
50 (36) |
0,720 (0,590) |
1,040 (0,910) |
|||||||
|
22 |
0,667 (0,550) |
0,987 (0,870) |
||||||||
|
280,0 |
(24) |
50 |
58 |
50 (36) |
148 (120) |
206 (178) |
45,6 (36,6) |
68,8 (59,6) |
1,170 (0,960) |
1,780 (1,570) |
|
25 |
60 (42) |
168 (132) |
326 (190) |
1,280 (1,030) |
1,890 (1,640) |
|||||
|
28 |
1,160 (0,900) |
1,770 (1,510) |
||||||||
|
560,0 |
30 |
60 |
70 |
80 (58) |
222 (178) |
292 (248) |
148,0 (117,0) |
207,0 (176,7) |
2,830 (2,310) |
3,900 (3,380) |
|
32 |
2,710 (2,210) |
3,780 (3.280) |
||||||||
|
35 |
2,510 (1,870) |
3,580 (2,940) |
||||||||
|
1120,0 |
(38) |
75 |
92 |
80 (58) |
236 (192) |
328 (284) |
396,0 (338,0) |
585,0 (525,0) |
4,310 (3,630) |
6,530 (5,850) |
|
40 |
60 (42) |
296 (240) |
388 (332) |
5,030 (4,410) |
7,250 (6,630) |
|||||
|
(42) |
4,810 (4,050) |
7,030 (6,270) |
||||||||
|
Примечания 1 Ряд 1 является предпочтительным. 2 При смещениях валов допустимый крутящий момент для муфт составит Мкрα = Мкр . cos α, где Мкр - табличное значение крутящего момента; α - угол перекоса между осями соединяемых муфтой валов. |
||||||||||
ПРИЛОЖЕНИЕ А
(обязательное)
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ, ВХОДЯЩИХ В МУФТУ
А.1 Конструкция и размеры деталей, входящих в муфту, указаны:
- полумуфт - на рисунке А.1 и в таблице А.1;
- крестовины - на рисунке А.2 и в таблице А.2;
- пальца - на рисунке A.3 и в таблице А.3;
- втулок - на рисунке А.4 и в таблице А.4;
- спаренной вилки - на рисунке А.5 и в таблице А.5.
А.2 Материал полумуфт и спаренной вилки - сталь 20Х по ГОСТ 4543.
А.3 Материал крестовины, пальца и втулок - сталь 40Х по ГОСТ 4543.
А.4 Допускается изготовление деталей из других материалов с механическими свойствами не хуже, чем у стали марок 20Х и 40Х после термообработки.
А.5 Твердость крестовины, пальца и втулок 49...53 HRCэ, спаренной вилки 57...63 HRCэ. Поверхности деталей цементировать на глубину 0,4 - 0,8 мм.
А.6 Виды и толщина покрытий деталей в зависимости от условий хранения и эксплуатации муфт - по ГОСТ 9.303 и ГОСТ 9.306. Технические требования к покрытиям - по ГОСТ 9.301.
А.7 Допуск соосности двух отверстий полумуфты d3 - 0,02 мм.
А.8 Допуск соосности отверстий спаренной вилки d1 - 0,02 мм; допуск симметричности поверхностей пазов b относительно общей плоскости симметрии - по 10-й степени точности по ГОСТ 24643.
А.9 Неуказанные предельные отклонения размеров деталей: Н14, h14, IT14/2.
А.10 Примеры условных обозначений полумуфты исполнения 1, диаметром посадочного отверстия d = 20 мм, а также крестовины, пальца, втулки и спаренной вилки для муфты, передающей номинальный крутящий момент 140 Н . м, климатического исполнения У, категории 3 по ГОСТ 15150:
Полумуфта 140-20-1-У3 ГОСТ 5147-97
Крестовина 140-У3 ГОСТ 5147-97
Палец 140-У3 ГОСТ 5147-97
Втулка 140-У3 ГОСТ 5147-97
Вилка спаренная 140-У3 ГОСТ 5147-97

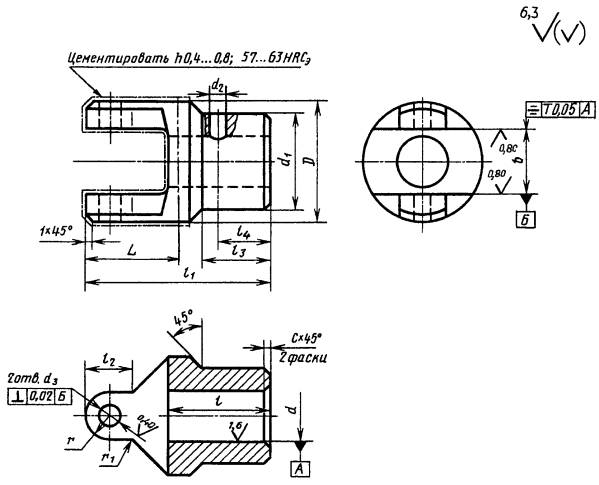

Рисунок А.1 - Полумуфта
Таблица А.1
Размеры в миллиметрах
|
Мкр, Н . м |
d H7 Ряд 1(2) |
d1 |
d2 |
d3, F8 |
D |
b H7 |
l |
l1 |
l2 |
l3 |
l4 |
r |
r1 |
с |
Масса, кг, не более |
|
исполнение 1(2) |
исполнение 1(2) |
исполнение 1(2) |
|||||||||||||
|
11,2 |
8 |
15 |
3 |
4 |
16 |
10 |
20 |
32 |
8 |
15 |
12 |
4 |
0,6 |
0,6 |
0,025 |
|
9 |
0,022 |
||||||||||||||
|
10 |
23 (20) |
35 (32) |
10 |
18 (15) |
15 (12) |
0,023 (0,020) |
|||||||||
|
22,4 |
10 |
18 |
4 |
5 |
20 |
12 |
38 (35) |
5 |
1,0 |
0,044 (0,040) |
|||||
|
11 |
0,041 (0,037) |
||||||||||||||
|
12 |
30 (25) |
45 (40) |
12 |
25 (20) |
21 (16) |
0,045 (0,042) |
|||||||||
|
45,0 |
12 |
21 |
5 |
6 |
25 |
14 |
30 (25) |
49 (44) |
12 |
22 (17) |
18 (13) |
6 |
1,0 |
0,079 (0,070) |
|
|
14 |
0,069 (0,061) |
||||||||||||||
|
71,0 |
16 |
28 |
6 |
7 |
32 |
18 |
40 (28) |
63 (51) |
14 |
30 (18) |
25 (12) |
7 |
1,6 |
0,178 (0,139) |
|
|
18 |
0,162 (0,128) |
||||||||||||||
|
140,0 |
(19) |
34 |
8 |
8 |
40 |
22 |
40 (28) |
68 (56) |
16 |
28 (16) |
22 (10) |
8 |
2,0 |
1,6 |
0,286 (0,227) |
|
20 |
50 (36) |
78 (64) |
38 (24) |
32 (18) |
0,323 (0,258) |
||||||||||
|
22 |
0,297 (0,239) |
||||||||||||||
|
280,0 |
(24) |
42 |
10 |
10 |
50 |
28 |
50 (36) |
84 (70) |
19 |
34 (20) |
26 (12) |
10 |
2,5 |
0,506 (0,403) |
|
|
25 |
60 (42) |
94 (75) |
44 (26) |
36 (18) |
0,561 (0,435) |
||||||||||
|
28 |
0,502 (0,393) |
||||||||||||||
|
560,0 |
30 |
53 |
12 |
13 |
60 |
34 |
80 (58) |
124 (102) |
28 |
64 (42) |
50 (28) |
13 |
3,0 |
1,260 (1,000) |
|
|
32 |
1,200 (0,950) |
||||||||||||||
|
35 |
1,100 (0,880) |
||||||||||||||
|
1120,0 |
(38) |
63 |
16 |
16 |
75 |
42 |
134 (112) |
35 |
60 (38) |
45 (23) |
16 |
1,860 (1,520) |
|||
|
40 |
110 (82) |
164 (136) |
90 (62) |
75 (46) |
2,220 (1,910) |
||||||||||
|
(42) |
2,110 (1,730) |
||||||||||||||

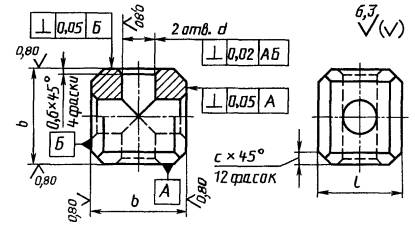

Рисунок А.2 - Крестовина
Таблица А.2
Размеры в миллиметрах
|
Мкр, Н . м |
b h6 |
l h11 |
d H7 |
с |
Масса, кг, не более |
|
11,2 |
10 |
8 |
4 |
1 |
0,004 |
|
22,4 |
12 |
10 |
5 |
0,007 |
|
|
45,0 |
14 |
12 |
6 |
0,012 |
|
|
71,0 |
18 |
15 |
7 |
0,027 |
|
|
140,0 |
22 |
19 |
8 |
3 |
0,054 |
|
280,0 |
28 |
24 |
10 |
0,108 |
|
|
560,0 |
34 |
30 |
13 |
0,202 |
|
|
1120,0 |
42 |
38 |
16 |
0,380 |

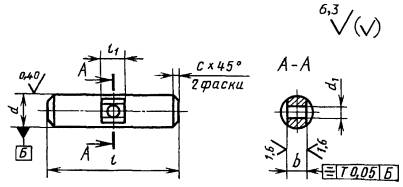

Рисунок А.3 - Палец
Таблица А.3
Размеры в миллиметрах
|
Мкр, Н . м |
d k6 |
d1 Н11 |
l |
l1 |
b h11 |
с |
Масса, кг, не более |
|
11,2 |
4 |
2,0 |
16 |
4 |
2 |
0,6 |
0,0014 |
|
22,4 |
5 |
2.5 |
20 |
5 |
3 |
0,0028 |
|
|
45,0 |
6 |
3,0 |
25 |
6 |
4 |
0,0050 |
|
|
71,0 |
7 |
4,0 |
32 |
7 |
5 |
0,0090 |
|
|
140,0 |
8 |
5,0 |
40 |
8 |
6 |
1,0 |
0,0140 |
|
280,0 |
10 |
6,0 |
50 |
10 |
7 |
0,0280 |
|
|
560,0 |
13 |
8,0 |
60 |
13 |
9 |
0,0590 |
|
|
1120,0 |
16 |
10,0 |
75 |
16 |
10 |
0,1130 |
Рисунок А.4 - Втулка
Таблица А.4
Размеры в миллиметрах
|
Мкр, Н . м |
d k6 |
d1 Н11 |
l |
Масса, кг, не более |
|
11,2 |
4 |
2,0 |
7,0 |
0,0005 |
|
22,4 |
5 |
2,5 |
8,5 |
0,0010 |
|
45,0 |
6 |
3,0 |
10,5 |
0,0016 |
|
71,0 |
7 |
4,0 |
13,5 |
0,0032 |
|
140,0 |
8 |
5,0 |
17,0 |
0,0050 |
|
280,0 |
10 |
6,0 |
21,5 |
0,0100 |
|
560,0 |
13 |
8,0 |
25,5 |
0,0220 |
|
1120,0 |
16 |
10,0 |
32,5 |
0,0430 |

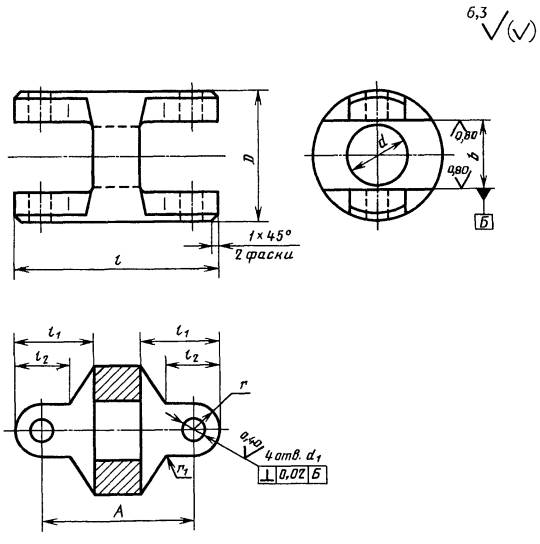

Рисунок А.5 - Вилка спаренная
Таблица А.5
Размеры в миллиметрах
|
Мкр, Н . м |
d |
D |
l |
A |
b Н7 |
d1 F8 |
l1 |
l2 |
r |
r1 |
Масса, кг, не более |
|
11,2 |
8 |
16 |
28 |
20 |
10 |
4 |
12 |
8 |
4 |
0,6 |
0,016 |
|
22,4 |
10 |
20 |
36 |
26 |
12 |
5 |
15 |
10 |
5 |
1,0 |
0,035 |
|
45,0 |
12 |
25 |
44 |
32 |
14 |
6 |
19 |
12 |
6 |
1,0 |
0,060 |
|
71,0 |
16 |
32 |
52 |
38 |
18 |
7 |
32 |
14 |
7 |
1,6 |
0,125 |
|
140,0 |
20 |
40 |
64 |
48 |
22 |
8 |
28 |
16 |
8 |
2,0 |
0,239 |
|
280,0 |
25 |
50 |
78 |
58 |
28 |
10 |
34 |
19 |
10 |
2,5 |
0,456 |
|
560,0 |
32 |
60 |
96 |
70 |
34 |
13 |
44 |
28 |
13 |
3,0 |
0,767 |
|
1120,0 |
40 |
75 |
124 |
92 |
42 |
16 |
54 |
35 |
16 |
3,0 |
1,630 |
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
ШТИФТЫ ДЛЯ МУФТ
Б.1 Штифты для муфт рекомендуется принимать по таблице Б.1.
Таблица Б.1
|
Мкр, Н . м |
Поз. 6 Штифт по ГОСТ 10774 |
Поз. 7 Штифт по ГОСТ 3129 |
|
11,2 |
2 х 20 |
3 х 16 |
|
22,4 |
2,5 х 25 |
4 х 20 |
|
45,0 |
3 х 30 |
5 х 25 |
|
71,0 |
4 х 36 |
6 х 30 |
|
140,0 |
5 х 45 |
8 х 36 |
|
280,0 |
6 х 55 |
10 х 45 |
|
560,0 |
8 х 65 |
12 х 55 |
|
1120,0 |
10 х 80 |
16 х 65 |
СОДЕРЖАНИЕ
|
3 Параметры, конструкции и размеры.. 2 Приложение А Конструкция и размеры деталей, входящих в муфту. 4 |
|
|
