ГОСТ 14209-97 (МЭК 354-91)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РУКОВОДСТВО ПО НАГРУЗКЕ СИЛОВЫХ
МАСЛЯНЫХ ТРАНСФОРМАТОРОВ

Межгосударственный Совет
по стандартизации, метрологии и сертификации

Минск

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАН МТК 36; Открытым акционерным обществом «Украинский научно-исследовательский проектно-конструкторский и технологический институт трансформаторостроения» ОАО «ВИТ»

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 11 от 23.04.1997 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Республика Казахстан

Госстандарт Республики Казахстан

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главгосинспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Настоящий стандарт представляет собой полный аутентичный текст МЭК 354 (1991) «Руководство по нагрузке силовых масляных трансформаторов» с дополнениями, набранными курсивом

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 02.04.2001 №158-ст Межгосударственный стандарт ГОСТ 14209-97 введен в действие в качестве Государственного стандарта Российской Федерации с 01.01.2002.

5 Взамен ГОСТ 14209-85

СОДЕРЖАНИЕ

Предисловие. 1

1 общие положения. 2

1.1 Область применения. 2

1.2 Назначение. 2

1.3 Определения. 3

1.4 Основные ограничения и воздействия режима нагрузок, превышающих номинальные значения. 4

1.5 Специальные ограничения для распределительных трансформаторов. 6

1.6 Специальные ограничения для трансформаторов средней мощности. 6

1.7 Специальные ограничения для трансформаторов большой мощности. 7

2 расчет температуры.. 8

2.1 Условные обозначения. 8

2.2 Непосредственное измерение температуры наиболее нагретой точки. 9

2.3 Расчетные тепловые характеристики. 9

2.4 Расчет температуры в установившемся тепловом режиме. 11

2.5 Расчет температуры в неустановившемся тепловом режиме. 11

2.6 Термический износ изоляции трансформатора. 12

2.7 Температура охлаждающей среды.. 13

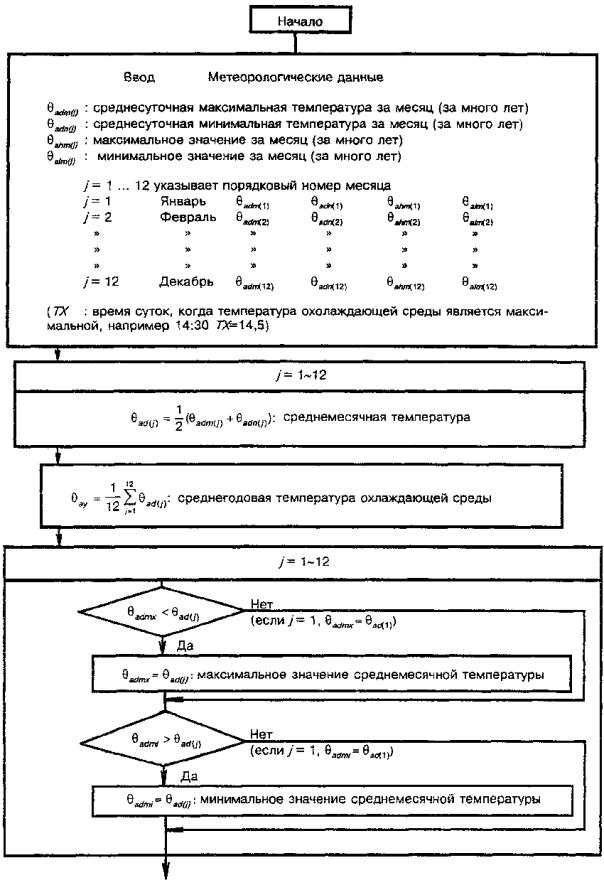

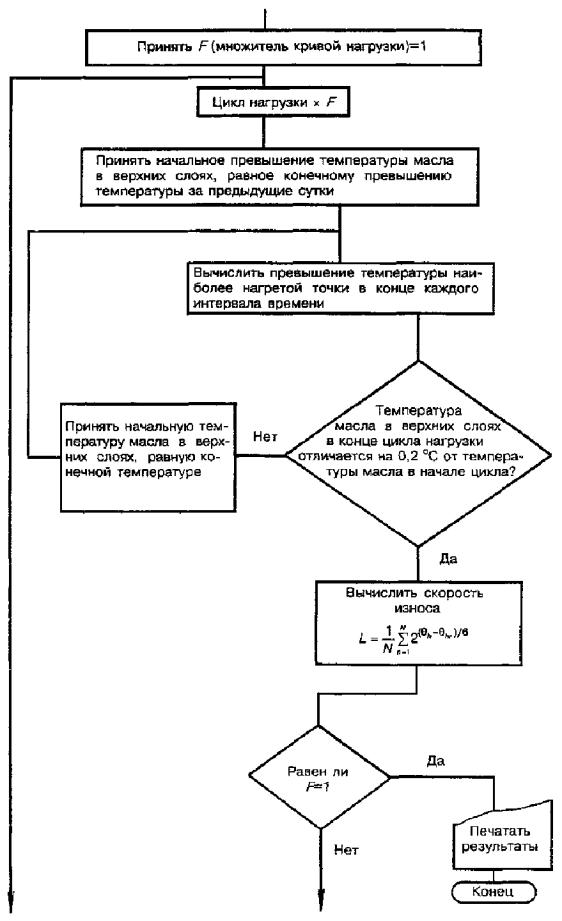

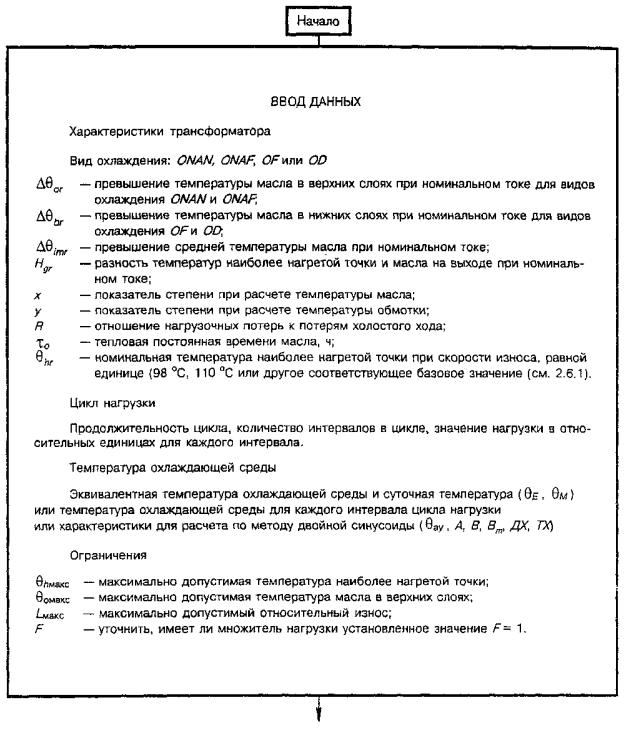

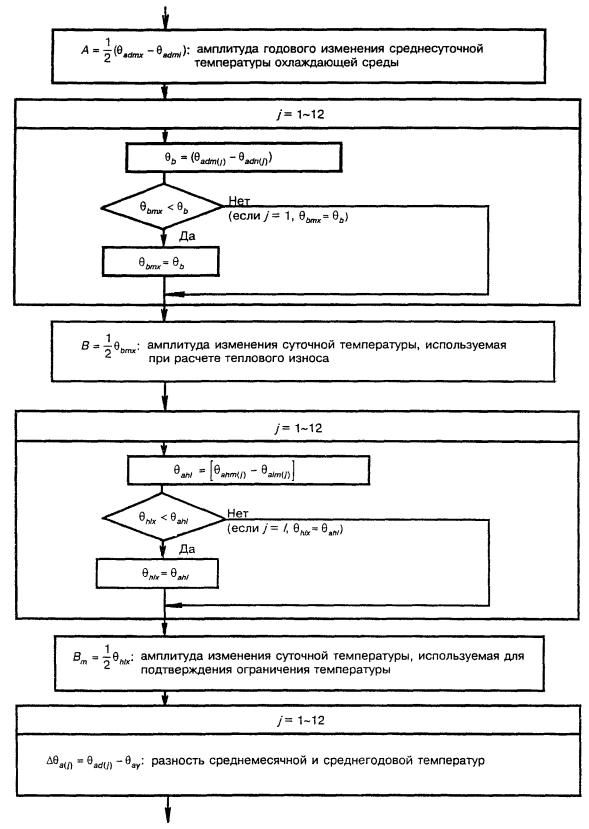

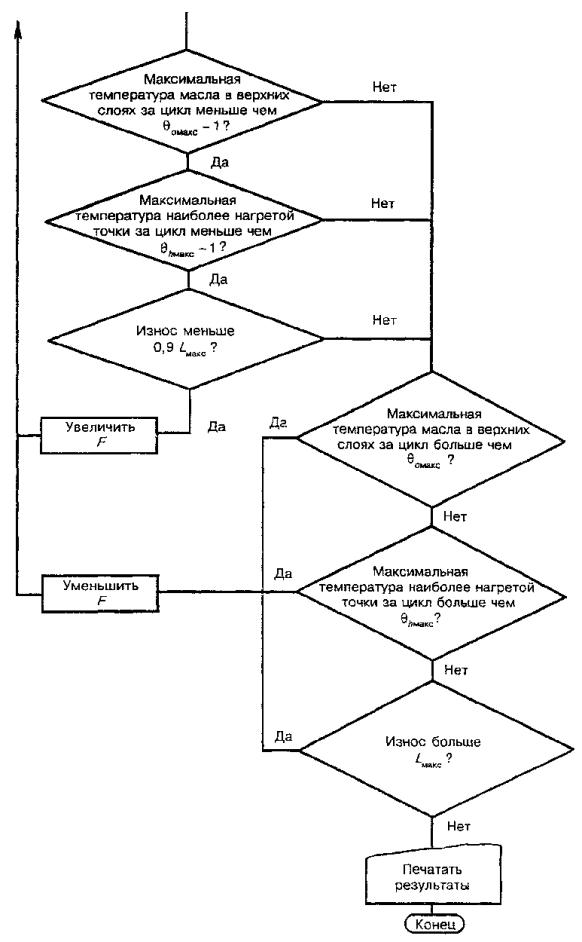

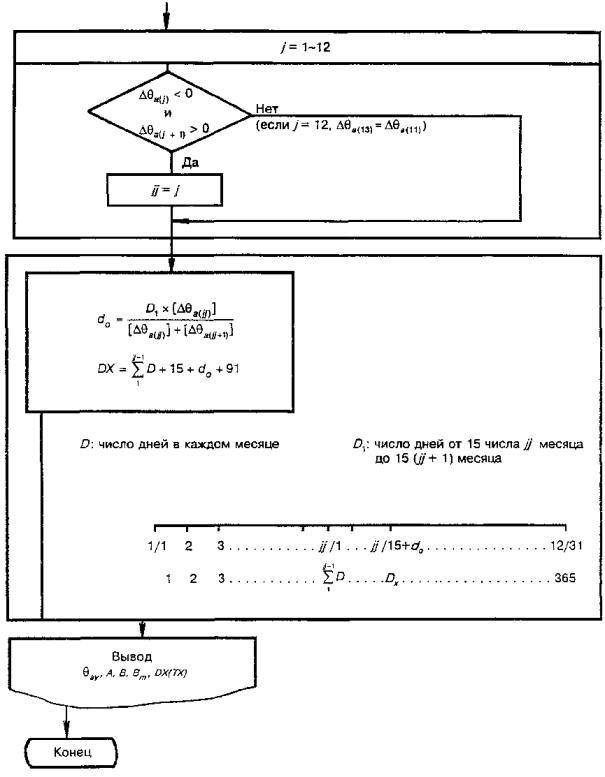

2.8 Программа машинного расчета. 16

3 таблицы допустимых нагрузок. 20

3.1 Ограничения, принятые в таблицах допустимых нагрузок. 20

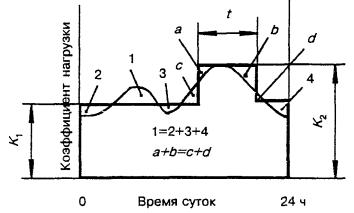

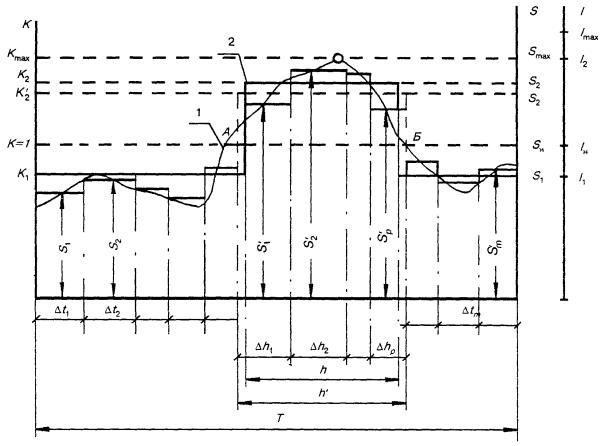

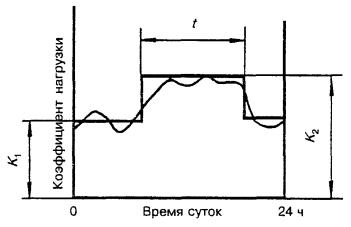

3.2 Метод преобразования реальных суточных графиков нагрузки в эквивалентные им суточные двухступенчатые прямоугольные графики. 20

3.3 Нормальный продолжительный режим нагрузки. 22

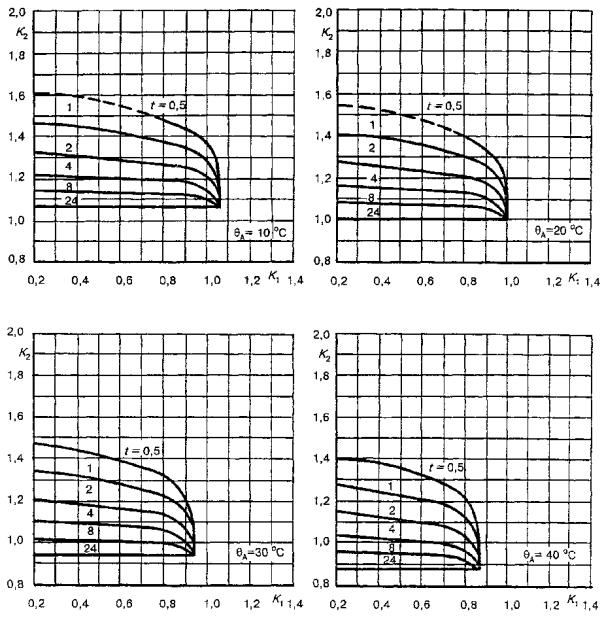

3.4 Нормальные режимы систематических нагрузок. 22

3.5 Режим аварийных перегрузок. 27

Приложение А Эквивалентный номинальный режим автотрансформаторов. 43

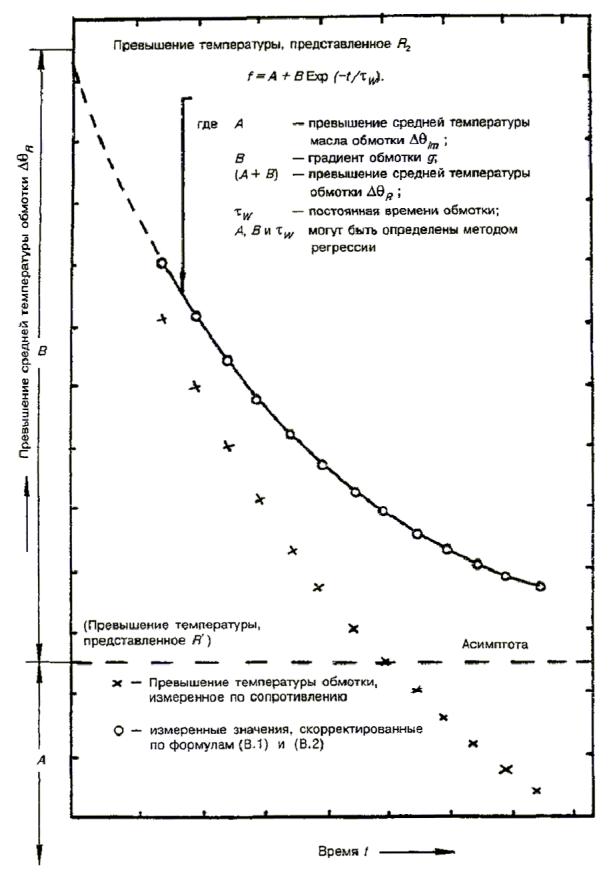

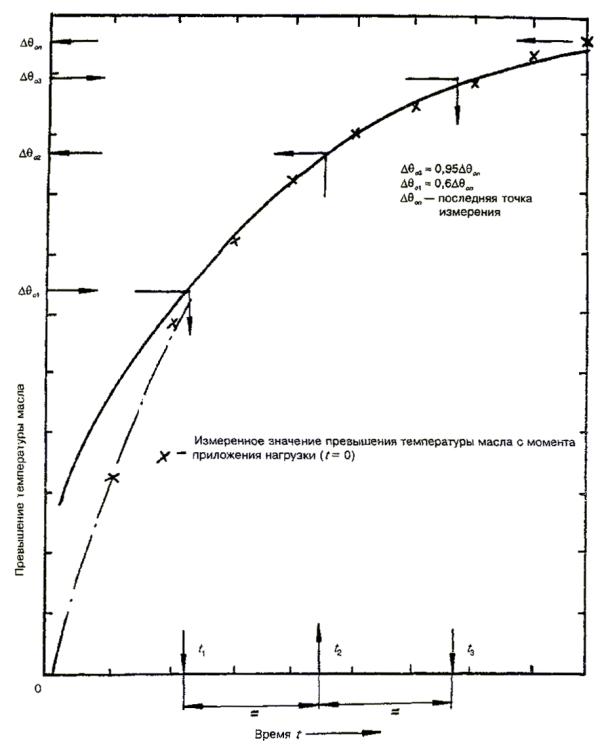

Приложение В Альтернативный метод определения превышения средней температуры масла обмоток по результатам измерений при испытании на нагрев. 45

Приложение С Сведения, которые предоставляются в запросах и заказах. 47

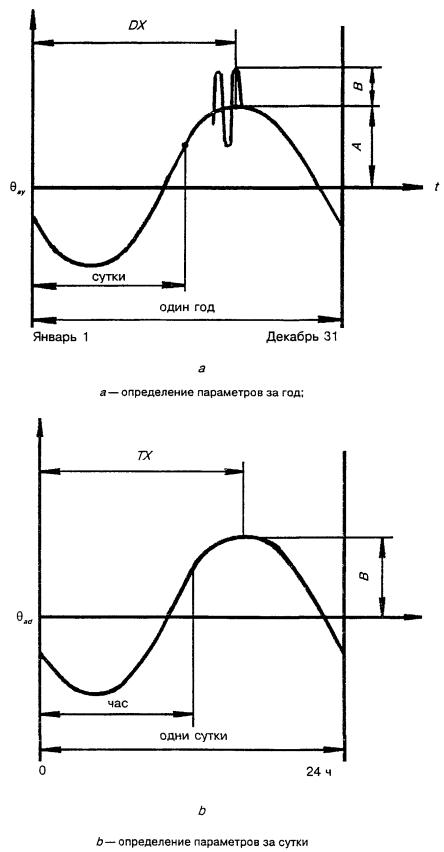

Приложение D Определение параметров  синусоидального изменения температуры охлаждающей среды.. 48

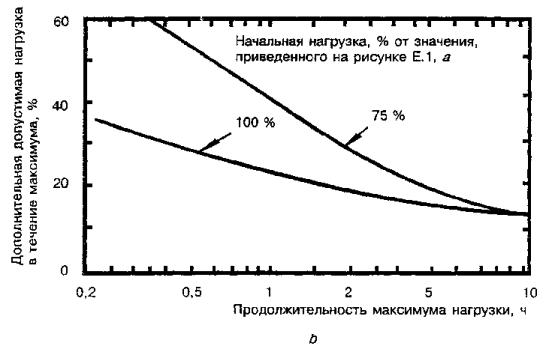

Приложение Е Пример упрощенного применения руководства по нагрузке силовых масляных трансформаторов. 52

Приложение G Определение эквивалентной температуры охлаждающей среды.. 54

Приложение F Уточненный метод преобразования реального графика нагрузки. 57

Приложение Н Упрощенные таблицы допустимых аварийных перегрузок. 58

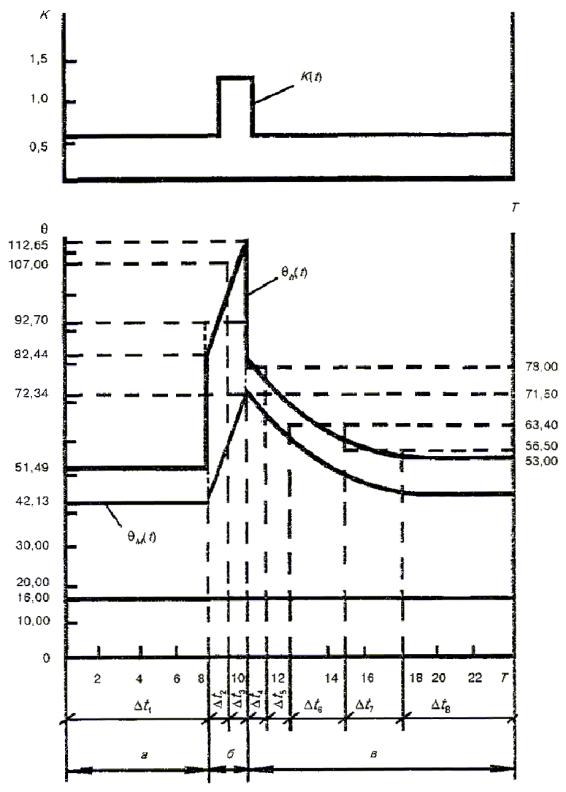

Приложение L Примеры расчета температуры наиболее нагретой точки обмотки и относительного износа витковой изоляции (без применения ЭВМ) 59

Приложение I Таблицы допустимых систематических нагрузок с нормальным сокращением срока службы.. 62

ГОСТ 14209-97
(МЭК 354-91)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РУКОВОДСТВО ПО НАГРУЗКЕ СИЛОВЫХ
МАСЛЯНЫХ ТРАНСФОРМАТОРОВ

LOADING GUIDE FOR OIL-IMMERSED
POWER TRANSFORMERS

Дата введения 2002.01.01

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Область применения

Настоящий стандарт распространяется на масляные трансформаторы, соответствующие требованиям ГОСТ 11677. Стандарт содержит рекомендации по допустимым режимам нагрузок, превышающих номинальную мощность «трансформаторов в пределах установленных ограничений. Относительно печных трансформаторов, из-за особенностей их режимов нагрузки, следует пользоваться соответствующей консультацией у изготовителя.

1.2 Назначение

В настоящем стандарте приведены указания по определению технически обоснованных режимов нагрузки силовых трансформаторов с точки зрения допустимых температур и термического износа. Даны рекомендации по эксплуатации трансформаторов с нагрузкой, превышающей номинальное значение, и рекомендации для потребителей по выбору соответствующих номинальных величин и условий нагрузки вновь устанавливаемых трансформаторов.

Требования к превышениям температуры масляных трансформаторов при постоянной номинальной нагрузке и соответствующие испытания - по ГОСТ 3484.2. Следует отметить, что в ГОСТ 3484.2 за основу принято среднее значение превышения температуры обмотки, тогда как в настоящем стандарте ссылаются, в основном, на температуру наиболее нагретой точки; указанные значения приводятся только как рекомендуемые.

В стандарте приводятся математические модели для оценки возможных последствий различных режимов нагрузки, циклических или систематических, при различных температурах охлаждающей среды. Эти модели включают методики расчета допустимой температуры в трансформаторе, в частности, температуры наиболее нагретой точки обмотки. Эта температура, в свою очередь, используется для определения относительной скорости термического износа.

Стандарт содержит также рекомендации по ограничению допустимых нагрузок в соответствии с результатами расчета температуры. Настоящие рекомендации распространяются на трансформаторы различных категорий в зависимости от мощности и назначения, а также учитывают режимы нагрузки: режим постоянных нагрузок, режим систематических неаварийных нагрузок или режим кратковременных аварийных нагрузок.

Для трансформаторов малой мощности, называемых здесь распределительными, в стандарте приведены графики определения циклических режимов нагрузки для заданной температуры охлаждающей среды по отношению к номинальным условиям нагрузки при нормальной температуре для трансформаторов, соответствующих ГОСТ 3484.2.

Для трансформаторов большой мощности методы расчета температуры отличаются в зависимости от вида охлаждения. Категория трансформаторов средней мощности включает трехфазные двухобмоточные трансформаторы мощностью до 100 МВ×А или эквивалентные им:

трансформаторы большей номинальной мощности (свыше 100 МВ×А) определены как трансформаторы большой мощности. Для таких трансформаторов рекомендуется выполнять расчеты по значениям отдельных параметров, полученных при проведении типовых испытаний. По изложенным в настоящем документе причинам рекомендуемые ограничения для этих двух категорий трансформаторов имеют незначительные различия.

Часть первая «Общие положения» включает определения, общие принципы, основные данные и специальные рекомендации по работе различных категорий трансформаторов.

Во второй части «Расчет температуры» представлены используемые математические модели.

В третьей части «Таблицы допустимых нагрузок» приведены результаты расчета в виде графиков и таблиц для стандартных условий.

1.3 Определения

В настоящем стандарте приняты следующие определения:

1.3.1 Распределительный трансформатор

Трехфазный трансформатор номинальной мощностью не более 2500 кВ×А или однофазный номинальной мощностью не более 833 кВ×А классов напряжения до 35 кВ включительно, то есть понижающий трансформатор с раздельными обмотками и напряжением распределительной сети, с охлаждением ON и без переключения ответвлений обмоток под нагрузкой.

1.3.2 Трансформатор средней мощности

Трехфазный трансформатор номинальной мощностью не более 100 МВ×А или однофазный номинальной мощностью не более 33,3 МВ×А с раздельными обмотками, в котором сопротивление короткого замыкания  (в процентах) вследствие ограничений плотности потока рассеяния не превышает значения

где W - количество стержней;

 - номинальная мощность, МВ×А.

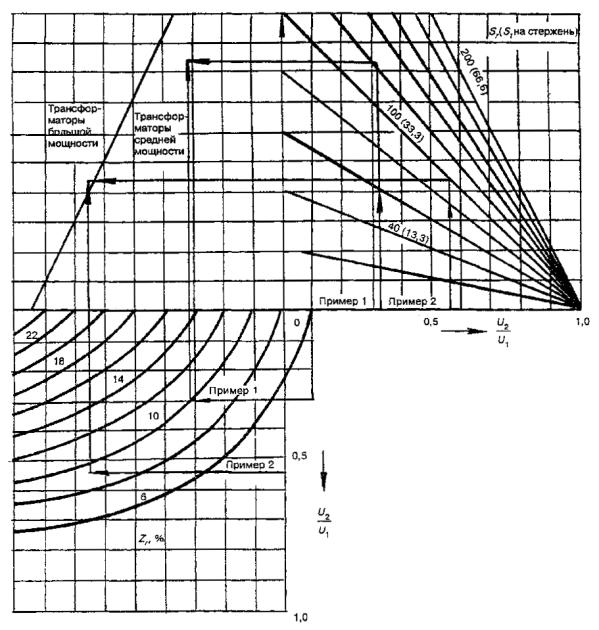

Эквивалентный номинальный режим для автотрансформаторов определяется по приложению А.

1.3.3 Трансформатор большой мощности

Трансформатор мощностью более 100 МВ×А (трехфазный) или с предельным сопротивлением короткого замыкания, превышающим приведенное выше значение.

1.3.4 Режим циклических нагрузок

Режим нагрузки с циклическими изменениями (обычно цикл равен суткам), который определяют с учетом среднего значения износа за продолжительность цикла. Режим циклических нагрузок может быть режимом систематических нагрузок или режимом продолжительных аварийных перегрузок.

а) Режим систематических нагрузок

Режим, в течение части цикла которого температура охлаждающей среды может быть более высокой и ток нагрузки превышает номинальный, однако с точки зрения термического износа (в соответствии с математической моделью) такая нагрузка эквивалентна номинальной нагрузке при номинальной температуре охлаждающей среды. Это достигается за счет понижения температуры охлаждающей среды или тока нагрузки в течение остальной части цикла.

При планировании нагрузок этот принцип может быть распространен на длительные периоды, в течение которых циклы со скоростью относительного износа изоляции более единицы компенсируются циклами со скоростью износа менее единицы.

б) Режим продолжительных аварийных перегрузок

Режим нагрузки, возникающий в результате продолжительного выхода из строя некоторых элементов сети, которые могут быть восстановлены только после достижения постоянного значения превышения температуры трансформатора. Это не обычное рабочее состояние, и предполагается, что оно будет возникать редко, однако может длиться в течение недель или даже месяцев и вызывать значительный термический износ. Тем не менее такая нагрузка не должна быть причиной аварии вследствие термического повреждения или снижения электрической прочности изоляции трансформатора.

1.3.5 Режим кратковременных аварийных перегрузок

Режим чрезвычайно высокой нагрузки, вызванный непредвиденными воздействиями, которые проводят к значительным нарушениям нормальной работы сети, при этом температура наиболее нагретой точки проводников достигает опасных значений и в некоторых случаях происходит временное снижение электрической прочности изоляции. Однако на короткий период времени этот режим может быть предпочтительнее других. Можно предполагать, что нагрузки такого типа будут возникать редко. Их необходимо по возможности быстрее снизить или на короткое время отключить трансформатор во избежание его повреждения. Допустимая продолжительность такой нагрузки меньше тепловой постоянной времени трансформатора и зависит от достигнутой температуры до перегрузки; обычно продолжительность перегрузки составляет менее получаса.

1.4 Основные ограничения и воздействия режима нагрузок, превышающих номинальные значения

1.4.1 Воздействие режима нагрузок, превышающих номинальные значения

1.4.1.1 Факторы, влияющие на срок службы

Действительный срок службы трансформатора в значительной степени зависит от исключительных воздействий, таких как перенапряжения, короткие замыкания в сети и аварийные перегрузки. Вероятность безотказной работы при таких воздействиях, возникающих отдельно или в сочетании, зависит в основном от:

а) значительности (амплитуды и длительности) воздействия;

б) конструкции трансформатора;

в) температуры различных частей трансформатора;

г) содержания влаги в изоляции и масле;

д) содержания кислорода и других газов в изоляции и масле;

е) количества, размера и вида частиц примесей.

Предполагаемый нормальный срок службы - это некоторая условная величина, принимаемая для непрерывной постоянной нагрузки при нормальной температуре охлаждающей среды и номинальных условиях эксплуатации. Нагрузка и (или) температура охлаждающей среды, превышающие номинальную, вызывают ускоренный износ и заключают в себе некоторую степень риска. Целью настоящего стандарта и является определение степени риска и установление некоторых ограничений режимов нагрузки трансформаторов, превышающих номинальные значения.

Режим нагрузки трансформатора, превышающей номинальное значение, приводит к следующему:

а) температура обмоток, отводов, соединений, изоляции и масла увеличивается и может превысить допустимые значения;

б) возрастает плотность потока рассеяния вне магнитной системы, что в результате образования вихревых токов вызывает больший нагрев металлических частей, охваченных этим потоком;

в) сочетание основного и добавочного потоков рассеяния ограничивает эксплуатационные возможности магнитной системы при высокой индукции;

г) с изменением температуры изменяется содержание влаги и газа в изоляции и масле;

д) вводы, переключатели, концевые заделки кабеля и трансформаторы тока также подвергаются повышенным нагрузкам, что ограничивает возможности их применения.

Таким образом, с увеличением тока нагрузки и температуры возникает опасность преждевременного отказа. Такая опасность может возникнуть немедленно или явиться следствием общего ухудшения состояния трансформатора в течение многих лет.

1.4.1.2 Опасность кратковременных воздействий:

а) основной опасностью, вызывающей отказ трансформатора при кратковременных воздействиях, является снижение электрической прочности изоляции вследствие возможного выделения пузырьков газа в местах с высокой электростатической напряженностью, т.е. в обмотках или соединениях.

В бумажной изоляции пузырьки газа могут скапливаться при внезапном повышении критического значения температуры наиболее нагретой точки, равного для трансформаторов с нормальным содержанием влаги приблизительно от 140 до 160 °С. С увеличением концентрации влаги эта критическая температура незначительно уменьшается.

Пузырьки газа могут также скапливаться на поверхности крупных металлических частей, нагретых потоком рассеяния, или выделяться при перенасыщении масла. Однако пузырьки обычно скапливаются в местах с низкой электростатической напряженностью и должны перемещаться в места с более высокой электростатической напряженностью до того, как произойдет значительное снижение электрической прочности изоляции.

Допускается резкое, до 180 °С, повышение температуры неизолированных металлических частей, находящихся в трансформаторном масле, но непосредственно не соприкасающихся с основной органической изоляцией;

б) временное ухудшение механических свойств при повышенной температуре может снизить стойкость трансформатора при коротком замыкании;

в) при повышении давления во вводах может произойти пробой вследствие утечки масла. Если температура изоляции превышает значение 140 °С, во вводах также может происходить скопление газов;

г) при расширении масла может произойти его перелив из расширителя;

д) переключение очень больших токов переключателем может быть опасным.

1.4.1.3 Опасность длительных воздействий

а) при повышенной температуре скорость совокупного термического износа изоляции проводников повышается. Если такое воздействие продолжается достаточно долго, может произойти сокращение действительного срока службы трансформатора, особенно если трансформатор подвергается коротким замыканиям сети;

б) при повышенной температуре может также повыситься скорость износа других изоляционных материалов, а также проводников и некоторых механических частей;

в) при повышенных токе и температуре переходное сопротивление контактов переключающих устройств может увеличиться и в конечном итоге вызвать недопустимый их перегрев;

г) уплотняющие материалы в трансформаторе при повышенной температуре становятся более хрупкими.

Опасность кратковременных воздействий обычно прекращается после снижения нагрузки до нормальной, однако с точки зрения уровня надежности трансформатора она может нанести более значительный ущерб, чем длительные воздействия.

Настоящий стандарт предусматривает одновременное ограничение нагрузочной способности кратковременными и длительными воздействиями. Таблицы и графики, приведенные в стандарте, основаны на традиционных методах расчета предполагаемой долговечности бумажной изоляции по механическим свойствам в зависимости от времени и температуры, в то время как ограничения предельных температур наиболее нагретой точки устанавливаются ввиду опасности немедленного отказа.

1.4.2 Мощность трансформатора

Чувствительность трансформатора к нагрузкам выше номинальных обычно зависит от мощности. С увеличением мощности трансформатора наблюдается следующее:

а) увеличивается индуктивность рассеивания;

б) увеличиваются усилия короткого замыкания;

в) увеличивается поверхность изоляции с электростатической напряженностью;

г) сложнее определяется достоверная температура наиболее нагретой точки.

Таким образом, трансформаторы большой мощности могут быть менее устойчивыми к перегрузкам, чем трансформаторы меньшей мощности. Кроме того, выход из строя мощных трансформаторов влечет за собой более тяжелые последствия, чем отказ трансформаторов малой мощности.

С целью сохранения возможно меньшей степени риска при ожидаемых перегрузках в настоящем стандарте рассматриваются три категории трансформаторов:

а) распределительные трансформаторы, для которых учитываются только температура наиболее нагретой точки и термический износ;

б) трансформаторы средней мощности, для которых воздействия потока рассеяния не являются критическими, однако должны учитываться различные виды охлаждения;

в) трансформаторы большой мощности, для которых воздействия потока рассеяния и последствия отказа могут быть значительными.

1.4.3 Ограничения тока и температуры

При нагрузке, превышающей номинальную, рекомендуется не превышать предельные значения, приведенные в таблице 1 и учитывать специальные ограничения, приведенные в 1.5-1.7.

Таблица 1 - Предельные значения температуры и тока для режимов нагрузки, превышающей номинальную

Тип нагрузки

Трансформаторы

распределительные

средней мощности

большой мощности

Режим систематических нагрузок







Ток, отн. ед.

1,5

1,5

1,3

Температура наиболее нагретой точки и металлических частей, соприкасающихся с изоляционным материалом,°С

140

140

120

Температура масла в верхних слоях, °С

105

105

105

Режим продолжительных аварийных перегрузок







Ток, отн. ед.

1,8

1,5

1,3

Температура наиболее нагретой точки и металлических частей, соприкасающихся с изоляционным материалом,°С

150

140

130

Температура масла в верхних слоях, °С

115

115

115

Режим кратковременных аварийных перегрузок







Ток, отн. ед.

2,0

1,8

1,5

Температура наиболее нагретой точки и металлических частей, соприкасающихся с изоляционным материалом,°С

По 1.5.2

160

160

Температура масла в верхних слоях, °С

По 1.5.2

115

115

1.5 Специальные ограничения для распределительных трансформаторов

1.5.1 Ограничение мощности

В настоящем пункте рассматриваются распределительные трансформаторы мощностью не более 2500 кВ×А, определение которых приведено в 1.3.1.

1.5.2 Ограничение тока и температуры

Не следует превышать приведенные в таблице 1 предельные значения тока нагрузки, температуры наиболее нагретой точки обмоток и температуры масла в верхних слоях. Для режимов кратковременных аварийных перегрузок предельные значения температуры масла в верхних слоях и наиболее нагретой точки не установлены, так как на практике невозможно контролировать продолжительность аварийной перегрузки распределительных трансформаторов. Следует иметь в виду, что при температуре наиболее нагретой точки, превышающей 140-160 °С, возможно выделение пузырьков газа, снижающих электрическую прочность изоляции трансформатора (см. 1.4.1.2. Опасность кратковременных воздействий).

1.5.3 Другие части трансформатора

Работа трансформатора в режиме нагрузки, превышающей 1,5 номинального тока, помимо обмоток может ограничиваться некоторыми другими частями трансформатора, такими как вводы, концевые кабельные соединения, устройства переключения ответвлений обмоток и соединения. Причиной ограничения работы трансформатора может быть также расширение и давление масла.

Допустимые перегрузки, рассчитанные для обмоток, не должны ограничиваться нагрузочными характеристиками комплектующих трансформатор изделий.

1.5.4 Трансформаторы внутренней установки

Если трансформаторы предназначены для внутренней установки, необходимо к значению номинального превышения температуры масла в верхних слоях внести поправку на окружающую среду. Такое дополнительное увеличение превышения температуры следует определять в основном при испытаниях трансформаторов (см. п. 2.7.6).

1.5.5 Воздействия внешних факторов

Ветер, солнце и дождь могут в определенной степени влиять на нагрузочную способность распределительных трансформаторов, но поскольку воздействие этих факторов нерегулярно, учитывать их нецелесообразно.

1.6 Специальные ограничения для трансформаторов средней мощности

1.6.1 Ограничения номинального режима

В настоящем пункте рассматриваются трехфазные трансформаторы номинальной мощностью не более 100 MB×А, на которые распространяются ограничения по сопротивлению короткого замыкания, приведенные в 1.3.2.

1.6.2 Ограничения тока и температуры

Не следует превышать приведенные в таблице 1 предельные значения тока нагрузки, температуры наиболее нагретой точки обмоток, температуры масла в верхних слоях и температуры металлических частей, соприкасающихся с изоляционным материалом. Кроме того, следует иметь в виду, что при температуре наиболее нагретой точки, превышающей 140-160 °С, возможно выделение пузырьков газа, снижающих электрическую прочность изоляции трансформатора (см. 1.4.1.2. Опасность кратковременных воздействий).

1.6.3 Другие части трансформатора и присоединенное оборудование

Кроме обмоток, работа трансформатора в режиме нагрузки, превышающей 1,5 номинального тока, может ограничиваться также возможностями других частей трансформатора, таких как вводы, концевые кабельные соединения, устройства переключения ответвлений и соединения. Причиной ограничения работы трансформатора может быть также расширение и давление масла. Следует учитывать и характеристики такого присоединенного оборудования, как кабели, выключатели, трансформаторы тока и т.д.

Допустимые перегрузки, рассчитанные для обмоток, не должны ограничиваться нагрузочными характеристиками комплектующих трансформатор изделий.

1.6.4 Требования к стойкости при коротком замыкании

Во время работы в условиях нагрузки, превышающей номинальную, или непосредственно после такой работы трансформаторы могут не удовлетворять требованиям ГОСТ 11677 к термической стойкости при коротком замыкании, допускающем длительность токов короткого замыкания 2с. Однако в большинстве случаев в условиях эксплуатации длительность тока короткого замыкания меньше 2с.

1.6.5 Ограничения напряжения

Если нет других ограничений для регулирования напряжения с изменяемым потоком (ГОСТ 11677), то прикладываемое напряжение не должно превышать 1,05 номинального напряжения (основное ответвление) или напряжения ответвления (другие ответвления) на любой обмотке трансформатора.

1.7 Специальные ограничения для трансформаторов большой мощности

1.7.1 Общие положения

Для трансформаторов большой мощности следует учитывать дополнительные ограничения, связанные, в основном, с сильными потоками рассеяния. В связи с этим целесообразно указывать при заказе трансформатора или по запросу нагрузочную способность трансформаторов специального назначения (см. приложение С).

Метод расчета термического износа изоляции для всех трансформаторов одинаков. Однако рекомендуется выполнять машинный расчет по фактическим тепловым характеристикам каждого индивидуально рассматриваемого трансформатора, а не использовать данные таблиц допустимых нагрузок, приведенных в разделе 3.

Существующий уровень знаний, требования высокой надежности трансформаторов большой мощности, связанные с последствиями их повреждения, а также приведенные ниже положения обуславливают более консервативный и более индивидуальный подход к рекомендациям для этих трансформаторов, чем для трансформаторов меньшей мощности:

а) сочетание потока рассеяния и главного намагничивающего потока в стержнях или ярмах магнитной системы обусловливает значительную подверженность трансформаторов большой мощности перевозбуждениям, особенно в условиях перегрузки;

б) последствия ухудшения механических свойств изоляции под воздействием температуры и времени, включая износ, вызванный тепловым расширением, для трансформаторов большой мощности могут быть более значительными;

в) температура наиболее нагретой точки обмоток не может быть определена при обычном испытании на нагрев. Даже если при таком испытании номинальным током не появляется никаких отклонений от нормы, сделать заключение о последствиях при более высоких токах нельзя, эта экстраполяция не учитывается при конструировании трансформаторов;

г) рассчитанные по результатам испытаний на нагрев номинальным током значения превышения температуры наиболее нагретой точки обмоток для токов, превышающих номинальный, для трансформаторов большой мощности могут быть менее достоверными.

1.7.2 Ограничения тока и температуры

Не следует превышать приведенные в таблице 1 предельные значения тока нагрузки, температуры наиболее нагретой точки обмоток, температуры масла в верхних слоях и температуры металлических частей, соприкасающихся с изоляционным материалом. Кроме того, следует иметь в виду, что при температуре наиболее нагретой точки, превышающей 140-160 °С, возможно выделение пузырьков газа, снижающих электрическую прочность изоляции трансформатора (см. 1.4.1.2. Опасность кратковременных воздействий).

1.7.3 Другие части трансформатора и присоединенное оборудование

По 1.6.3

1.7.4 Требования к стойкости при коротком замыкании

По 1.6.4

1.7.5 Ограничения напряжения

По 1.6.5

2 РАСЧЕТ ТЕМПЕРАТУРЫ

2.1 Условные обозначения

2.1.1 Основные условные обозначения

А - амплитуда годового изменения среднесуточной температуры охлаждающей среды, °С;

В - амплитуда суточного изменения, °С;

ДХ - самый жаркий день в году;

Н - коэффициент температуры наиболее нагретой точки;

I - ток нагрузки, А;

К - коэффициент нагрузки (отношение тока нагрузки к номинальному току);

L - относительный износ за определенный период времени;

R - отношение нагрузочных потерь при номинальном токе к потерям холостого хода;

S - номинальная мощность, МВ×А;

ТХ - самое жаркое время суток;

V - относительная скорость износа;

W - количество стержней остова;

g - разность температур обмотки и масла, °С;

j - месяц года (используется при расчете износа и температуры наиболее нагретой точки на целый год);

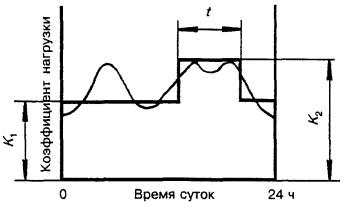

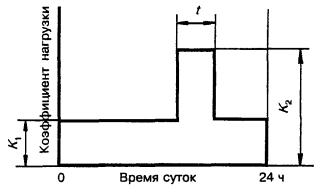

t - продолжительность нагрузки на прямоугольном графике нагрузки;

z - сопротивление короткого замыкания, %;

 - температура, °С;

 - тепловая постоянная времени;

ON - обозначает виды охлаждения ONAN или ONAF,

OF - обозначает виды охлаждения OFAF или OFWF,

OD - обозначает виды охлаждения ODAF или ODWE.

2.1.2 Приставки

- превышение температуры (по отношению к температуре охлаждающей среды).

2.1.3 Показатели степени

х - показатель степени суммарных потерь при расчете превышения температуры масла;

у - показатель степени коэффициента нагрузки при расчете превышения температуры обмотки;

- относится к температуре наиболее нагретой точки для вида охлаждения OD.

2.1.4 Индексы (общие)

E - соответствует эквивалентной температуре охлаждающей среды;

M - соответствует температуре охлаждающей среды при расчете наиболее нагретой точки;

W - соответствует обмотке;

a - соответствует охлаждающему воздуху (температуре);

h - соответствует наиболее нагретой точке (температуре);

m - соответствует коэффициенту, используемому при расчете максимальной температуры наиболее нагретой точки;

о - соответствует маслу;

r - обозначает номинальное значение (если применяется, то всегда ставится последним);

t - соответствует температуре или превышению температуры в момент времени t,

у - соответствует ежегодному значению.

2.1.5 Специальные индексы для температуры масла (если применяется один из этих индексов, то всегда ставится первым)

i - масло внутри обмоток, в верхних слоях;

- средняя температура масла в обмотках;

b - масло в нижней части бака, обмотки или охладителя;

о - масло в верхней части бака;

от - средняя температура масла в баке;

е - масло в верхней части теплообменника;

ет - средняя температура в теплообменнике;

bt - температура масла в нижней части бака в момент времени t,

bi - начальная температура масла в нижней части бака;

bu - максимальная температура масла в нижней части бака.

2.2 Непосредственное измерение температуры наиболее нагретой точки

Наиболее значительным ограничением перегрузки трансформатора является температура наиболее нагретой точки обмотки: необходимо стремиться к тому, чтобы с возможно большей точностью определять эту температуру. В настоящее время начинают постепенно выполнять непосредственное ее измерение (оптическими волоконными светопроводами с датчиками или другими приборами аналогичного назначения). Такие измерения должны улучшить оценку температуры наиболее нагретой точки по сравнению с методами расчета, приведенными в п. 2.4.

2.3 Расчетные тепловые характеристики

2.3.1 Принятые упрощения

Следует иметь в виду, что формулы, приведенные в настоящем стандарте, основаны на ряде упрощений. Приведенная на рисунке 1 схема распределения температуры является упрощением более сложной действительной картины распределения температуры. Итак, приняты следующие упрощения:

а) температура масла внутри обмоток повышается линейно от нижней части к верхней независимо от вида охлаждения;

б) превышение температуры проводника увеличивается линейно по высоте обмотки и параллельно превышению температуры масла с постоянной разностью g между двумя прямыми линиями (g - разность между превышением средней температуры, измеренной методом сопротивления, и превышением средней температуры масла);

в) превышение температуры наиболее нагретой точки должно быть выше превышения температуры проводника в верхней части обмотки, как показано на рисунке 1, поскольку необходимо учесть увеличение дополнительных потерь. Для учета этих нелинейностей за разность температур наиболее нагретой точки и масла в верхней части обмотки принято обозначение Нg. Коэффициент Н может иметь значения от 1,1 до 1,5 в зависимости от мощности трансформатора, сопротивления короткого замыкания и конструкции обмотки. При построении графиков и составлении таблиц раздела 3 настоящего стандарта для распределительных трансформаторов использовано значение 1,1, для трансформаторов средней и большой мощности - 1,3.

2.3.2 Температура масла в верхних слоях, измеренная во время испытания, отличается от температуры масла, вытекающего из обмотки. Эта разность особенно заметна в течение неустановившегося режима в результате внезапного появления нагрузки большой амплитуды. Фактически масло в верхних слоях представляет собой смесь различных потоков масла, которые циркулируют вдоль и (или) снаружи разных обмоток.

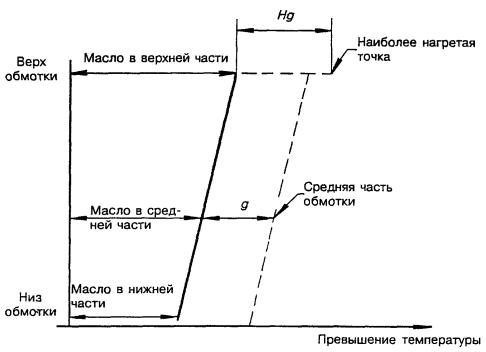

Рисунок 1 - Схема распределения температуры

Разность между главными обмотками при охлаждении ON обычно незначительна. Для любой обмотки за температуру масла на выходе из обмотки принимается температура смеси масла в верхней части бака.

За температуру масла на выходе из обмотки при видах охлаждения OF и OD принимается температура масла в нижней части обмоток плюс удвоенная разность средней температуры масла в средней части рассматриваемой обмотки и температуры масла в нижней части обмотки.

В силу различий в распределении потоков масла разные виды охлаждений следует рассматривать отдельно. Предполагается, что в трансформаторах с охлаждением ОN и OF циркуляция масла в обмотке осуществляется термосифоном, а в трансформаторах с охлаждением OD - в основном насосом и практически не зависит от градиента температуры масла.

2.3.3 В трансформаторах с видами охлаждения OF и OD (среднюю температуру масла следует определять наилучшим из известных методов, так как от этого непосредственно зависит расчет температуры наиболее нагретой точки. В ГОСТ 3484.2 приведен ряд методов определения значения, используемого только при расчете некоторых поправок на превышение средней температуры обмотки. В настоящем стандарте использован в основном альтернативный метод (см. приложение В) определения средней температуры масла по результатам испытаний.

2.3.4 Поскольку тепловая постоянная времени обмоток обычно небольшая (от 5 до 10 мин), она оказывает на температуру наиболее нагретой точки только ограниченное влияние даже при повышенных кратковременных перегрузках. Продолжительность самой кратковременной перегрузки по таблицам допустимых нагрузок настоящего стандарта равна 30 мин (раздел 3); при расчетах значение тепловой постоянной времени принимают равным нулю.

2.3.5 Для расчета превышения температуры наиболее нагретой точки в постоянном, циклическом или другом режиме можно использовать тепловые характеристики, полученные из различных источников:

а) результатов специальных испытаний на нагрев, в том числе и непосредственных измерений температуры наиболее нагретой точки или температуры масла на выходе из обмоток (при отсутствии непосредственного измерения наиболее нагретой точки коэффициент наиболее нагретой точки N может быть сообщен только изготовителем);

б) результатов обычного испытания на нагрев;

в) значений превышения температуры при номинальном токе.

В таблице 2 приведены тепловые характеристики, которые использовались при составлении таблиц допустимых нагрузок раздела 3 настоящего стандарта. Следует отметить, что если для трансформаторов большой мощности превышение средней температуры обмотки при номинальном токе равно 65 °С для видов охлаждения ОN и OF и 70 °С - для вида охлаждения OD, то в зависимости от конструкции трансформатора превышение температуры наиболее нагретой точки при номинальном токе может составлять более 78 °С.

Таблица 2 Тепловые характеристики, используемые при составлении таблиц нагрузок раздела 3

Показатель

-

Трансформаторы

распределительные

средней и большой мощности

ONAN

ON

OF

OD

Показатель степени масла

x

0,8

0,9

1,0

1,0

Показатель степени обмотки

y

1,6

1,6

1,6

2,0

Отношение потерь

R

5

6

6

6

Коэффициент температуры наиболее нагретой точки

H

1,1

1,3

1,3

1,3

Тепловая постоянная времени масла

ч

3,0

2,5

1,5

1,5

Температура охлаждающей среды

,.°C

20

20

20

20

Превышение температуры наиболее нагретой точки

,°С

78

78

78

78

Превышение средней температуры обмотки

C

65

63

63

68

Градиент температуры наиболее нагретой точки (масло на выходе из обмотки)

,°С

23

26

22

29

Превышение средней температуры масла

C

44

43

46

46

Превышение температуры масла на выходе из обмотки

C

55

52

56

49

Превышение температуры масла в нижней части обмотки

,°C

33

34

36

43

1) Для видов охлаждения ON значения  принимают равным

2.4 Расчет температуры в установившемся тепловом режиме

2.4.1 Вид охлаждения ON

Для вида охлаждения ON максимальная температура наиболее нагретой точки при любой нагрузке К равна сумме температуры охлаждающей среды, превышения температуры масла в верхних слоях и разности температур наиболее нагретой точки и масла в верхних слоях

                                     (1)

2.4.2 Вид охлаждения OF

Для вида охлаждения OF метод расчета основан на температуре масла в нижней и средней частях обмотки и средней температуре масла, как указано в 2.3.2. Таким образом, максимальная температура наиболее нагретой точки при любой нагрузке К равна сумме температуры охлаждающей среды, превышения температуры масла в нижней части обмотки, разности температур масла на выходе из обмотки и в нижней части, а также разности температур наиболее нагретой точки и масла на выходе из обмотки

                 (2)

2.4.3 Вид охлаждения OD

Для вида охлаждения OD метод расчета, в основном, такой же, как и для вида охлаждения OF, за исключением того, что к значению , добавляется поправка на изменение омического сопротивления обмоток от температуры

 (при К>1)                                            (3)

где  рассчитывают по формуле (2) без учета влияния изменений омического сопротивления;

 - температура наиболее нагретой точки при номинальной нагрузке. Для получения более точных результатов следует обращаться за консультацией к изготовителю.

2.4.4 Поправки к формулам расчета

При расчете максимальной температуры наиболее нагретой точки по приведенным выше формулам теоретически возможно вводить различные поправки, например, на изменение в зависимости от температуры:

а) нагрузочных потерь;

б) отношения омических потерь и потерь на вихревые токи в обмотке;

в) вязкости масла.

Для видов охлаждения ON и OF изменение вязкости при изменении температуры компенсируется изменением сопротивления обмоток. В настоящем стандарте эти два явления не принимаются во внимание.

Для вида охлаждения OD влияние вязкости масла на превышение температуры незначительно. Следует учитывать изменение омического сопротивления, например, введением поправки в формулу (3).

2.5 Расчет температуры в неустановившемся тепловом режиме

Любое изменение режимов нагрузки рассматривается как ступенчатая функция. Прямоугольный график нагрузки, используемый при составлении таблиц раздела 3 настоящего стандарта, состоит из одной ступени, направленной вверх, и через некоторое время одной ступени, направленной вниз. Для непрерывно изменяющейся нагрузки ступенчатая функция применяется к меньшим интервалам времени, а для расчета температуры наиболее нагретой точки требуется программа машинного расчета (см. 2.8).

Превышение температуры масла (например, в нижней части) в конце интервала времени t определяют по формуле

где    - начальное превышение температуры масла в нижней части;

        - установившееся превышение температуры масла в нижней части при нагрузке, прикладываемой в течение этого интервала времени;

            - постоянная времени масла.

При любом изменении нагрузки разность температур обмотки и масла изменяется и достигает нового значения с характерной постоянной времени обмотки. В соответствии с причинами, приведенными в 2.3.4, эта постоянная не принимается в расчет. Принимается, что значение коэффициента нагрузки Кy в последнем выражении формулы (1) и двух последних выражениях формулы (2) мгновенно достигает нового значения.

2.6 Термический износ изоляции трансформатора

2.6.1 Закон термического износа

Кроме всех других воздействий, которыми можно было бы пренебречь, изоляция подвергается термохимическому износу. Этот процесс является кумулятивным и приводит к недопустимому ее состоянию по некоторым критериям. Согласно закону Аррениуса, период времени до достижения этого состояния в зависимости от скорости химической реакции выражается формулой

Срок службы = е(α+β/T),                                                      (5)

где α и β          - постоянные;

T          - абсолютная температура.

Для ограничения диапазона температуры можно пользоваться более простым экспоненциальным отношением Монтсингер

Срок службы = е,                                                       (6)

где       Р         - постоянная;

         - температура, °С.

Примечание. В настоящем стандарте используется отношение Монтсингер, которое, по приведенному выше определению, является упрощением основного, используемого в других руководствах по нагрузке, закона Аррениуса относительно термохимического износа. Для рассматриваемого в настоящем стандарте диапазона температур использование отношения Монтсингер считается достаточным и, в сущности, дает оценку термического износа с запасом прочности.

Пока не существует единственного и простого критерия окончания срока службы, который мог бы быть использован для количественной оценки полезного срока службы изоляции трансформатора, однако можно сделать сравнения, основанные на скорости износа изоляции. Это величина, обратная сроку службы, выражаемая отношением Монтсингер

Скорость износа = постоянная × е.

Значение постоянной в этом уравнении зависит от многих факторов: первоначального состава целлюлозных продуктов (смесь исходных материалов, химические добавки) и параметров окружающей среды (содержание влаги, свободного кислорода в системе).

Однако независимо от этих изменений в интервале температуры от 80 до 140 °С, соответствующей реальным условиям, коэффициентом изменения температуры допускается принимать постоянное значение Р. При определении его значения учитывают тот факт, что скорость износа удваивается при каждом изменении температуры приблизительно на 6 °С; такое значение принято в настоящем стандарте.

Скорость износа определяется температурой наиболее нагретой точки. Для трансформаторов, соответствующих требованиям ГОСТ 11677, эталонное значение этой величины при номинальной нагрузке к нормальной температуре охлаждающей среды принимается равным 98 °С. В настоящем стандарте относительная скорость износа при этой температуре принимается равной единице.

Во многих трансформаторах применяется термически высококачественная изоляция. Поскольку в ГОСТ 3484.2 этот вид изоляции для масляных трансформаторов не рассматривается, то допустимые пределы превышения температуры, обусловленные улучшением термической стойкости изоляции, устанавливаются по согласованию между изготовителем и потребителем. В большинстве случаев трансформаторы с такой изоляцией имеют нормальный предполагаемый срок службы при базовой температуре наиболее нагретой точки 110 °С.

2.6.2 Относительная скорость термического износа изоляции

Для трансформаторов, отвечающих требованиям ГОСТ 11677, относительная скорость термического износа изоляции принята равной единице для температуры наиболее нагретой точки 98 °С, что соответствует работе трансформатора при температуре охлаждающей среды 20 °С и превышению температуры наиболее нагретой точки 78 °С. Относительная скорость износа определяется по формуле

.                             (7)

Из данных, приведенных ниже, следует, что эта формула содержит значительную зависимость относительной скорости износа изоляции от температуры наиболее нагретой точки:

Относительная скорость износа изоляции

80

0,125

86

0,25

92

0,5

98

1,0

104

2,0

110

4,0

116

8,0

122

16,0

128

32,0

134

64,0

140

128,0

2.6.3 Расчет сокращения срока службы

Сокращение срока службы, вызванное месячной, суточной или часовой нагрузкой при температуре наиболее нагретой точки 98 °С, выражается «нормальными» месяцем, сутками или часами.

Если нагрузка и температура охлаждающей среды постоянны в течение определенного периода времени, то относительное сокращение срока службы равно Vt, где t - рассматриваемый период времени. То же самое относится к постоянному режиму нагрузки при изменяющейся температуре охлаждающей среды, если при этом используется базовое значение температуры охлаждающей среды (см. 2.7).

Обычно, когда изменяется режим нагрузки и температура охлаждающей среды, относительная скорость сокращения срока службы изменяется во времени. Относительный износ изоляции (или относительное сокращение срока службы) в течение определенного периода времени составит

                                                     (8)

где      п - порядковый номер интервала времени;

N - общее количество равных интервалов времени.

2.7 Температура охлаждающей среды

2.7.1 Общие положения

Для трансформаторов наружной установки с воздушным охлаждением за температуру охлаждающей среды принимается действительная температура воздуха. Для распределительных трансформаторов внутренней установки поправка на температуру охлаждающей среды приведена в 2.7.6. Для трансформаторов с водяным охлаждением за температуру охлаждающей среды принимается температура воды на входе в теплообменник, которая во времени изменяется меньше, чем температура воздуха.

При перегрузке продолжительностью более нескольких часов следует учитывать изменение температуры охлаждающей среды. По желанию потребителя эти изменения можно учитывать при помощи одного из следующих методов:

а) использовать для расчета термического износа изоляции эквивалентную температуру охлаждающей среды; для расчета максимальной температуры наиболее нагретой точки использовать эквивалентную температуру охлаждающей среды и среднее значение месячных максимумов (2.7.2 и 2.7.5);

б) допускается непосредственно использовать кривую изменения фактической температуры (2.7.4);

в) допускается получить приблизительное значение изменяющейся температуры охлаждающей среды при помощи двойной синусоидальной функции (2.7.5).

2.7.2 Эквивалентная температура охлаждающей среды

Если температура охлаждающей среды заметно изменяется при перегрузках, в тепловом расчете следует использовать ее эквивалентное значение, так как оно будет больше среднеарифметического значения.

Эквивалентная температура охлаждающей среды - это условно постоянная температура, которая в течение рассматриваемого периода времени вызывает такой же износ изоляции, как и изменяющаяся температура охлаждающей среды за такой же промежуток времени (сутки, месяц или год).

Если с увеличением температуры на 6 °С скорость износа изоляции удваивается и можно предположить, что изменение температуры охлаждающей среды происходит по синусоидальной форме, то эквивалентную температуру охлаждающей среды определяют по формуле

                                                     (9)

где                  - средняя температура;

      - отклонение температуры за рассматриваемый период (разность средних значений максимума и минимума).

Поправочный коэффициент на среднюю температуру может быть также определен по кривой, изображенной на рисунке 2, который является иллюстрацией приведенной выше формулы.

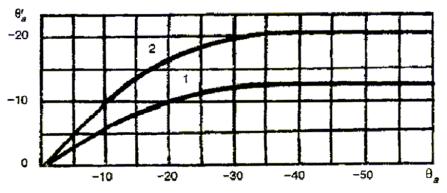

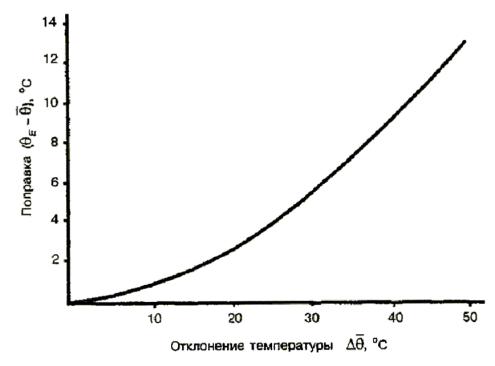

Рисунок 2 - Поправка на среднюю температуру для получения эквивалентной температуры

2.7.3 Температура охлаждающей среды для расчета наиболее нагретой точки

Эквивалентная температура охлаждающей среды может быть использована для расчета термического износа изоляции, но не может быть использована для контроля максимальной температуры наиболее нагретой точки в период перегрузки. Для такого контроля рекомендуется принимать среднее значение месячных максимумов. Использование абсолютного максимума не считается целесообразным вследствие малой вероятности его появления и влияния тепловой постоянной времени.

2.7.4 Непрерывно изменяющаяся температура охлаждающей среды

Если расчеты износа изоляции и температуры наиболее нагретой точки производятся для нагрузки продолжительностью, превышающей номинальное значение на несколько суток, то использование предусмотренной на этот период реальной кривой изменения температуры может быть более приемлемым. В таком случае кривая изменения температуры охлаждающей среды должна быть представлена рядом отдельных значений, соответствующих интервалу времени, выбранному для определения изменения нагрузки.

2.7.5 Синусоидальное изменение температуры охлаждающей среды

Для вычислений, проводимых на многие сутки или месяцы наперед, более удобно рассматривать температуру охлаждающей среды, представляемую двумя синусоидальными функциями (первая характеризует годичное, вторая - суточное изменение температуры)

        (10)

где   - среднегодовая температура охлаждающей среды, °С;

А - амплитуда годового изменения среднесуточной температуры охлаждающей среды, °С;

В - амплитуда суточного изменения для расчета скорости износа изоляции, °С;

 - амплитуда суточного изменения для расчета максимальной температуры наиболее нагретой точки, °С;

ДХ - самый жаркий день в году;

ТХ - самое жаркое время суток;

cутки - порядковый номер суток с начала года (например, 1 февраля = 32);

час - время суток (например, 13 ч 15 мин = 13,25).

Расчет этих параметров производят по отдельной программе, приведенной в приложении D, введением четырех типичных значений температур для каждого месяца года.

2.7.6 Поправка на температуру охлаждающей среды для трансформаторов внутренней установки

Трансформатор, предназначенный для установки в помещении, подвергается дополнительному перегреву, значение которого составляет около половины значения превышения температуры воздуха в этом помещении. Испытания показали, что дополнительный перегрев масла в верхних слоях изменяется под действием тока нагрузки приблизительно так же, как изменяется превышение температуры в верхних слоях.

Для трансформаторов, установленных в металлическом или бетонном помещении, можно использовать формулу (1), заменив , на :

где  - дополнительный перегрев масла в верхних слоях при номинальной нагрузке. Этот дополнительный перегрев рекомендуют определять во время испытаний, однако если результаты таких испытаний отсутствуют, допускается в качестве справочных использовать значения, приведенные в таблице 3. Приблизительное значение дополнительного перегрева масла в верхних слоях получают делением значений, приведенных в таблице 3, на два.

Таблица 3 - Поправки на температуру охлаждающей среды для трансформаторов внутренней установки

Вид помещения

Количество установленных трансформаторов

Поправка (добавляется к эквивалентной температуре охлаждающей среды), °С

номинальная мощность трансформатора, кВ А

250

500

750

1000

Подземные камеры с естественной вентиляцией

1

11

12

n

14

2

12

13

14

16

3

14

17

19

22

Подвальные этажи и сооружения с незначительной естественной вентиляцией

1

7

8

9

10

2

8

9

10

12

3

10

13

15

17

Сооружения с хорошей естественной вентиляцией, подземные камеры и подвальные этажи с принудительной вентиляцией

1

3

4

5

6

2

4

5

6

7

3

6

9

10

13

Трансформаторные киоски (см. примечание 2)

1

10

15

20

-

Примечания

1. Приведенные выше значения температурных поправок были рассчитаны для типичных режимов нагрузки подстанций с использованием характерных значений потерь в трансформаторах. Поправки получены в результате проведения серии испытаний с естественным и принудительным охлаждением в подземных камерах и закрытых подстанциях, а также в результате выборочных измерений, проводимых на подстанциях и в трансформаторных киосках.

2. Если испытание на нагрев было проведено на трансформаторе, установленном в киоске, как на едином собранном устройстве, внесение поправки на температуру внутри киоска не требуется.

2.8 Программа машинного расчета

2.8.1 Логическая схема

Расчет коэффициентов нагрузки применительно к данному трансформатору при заданном графике нагрузки с учетом изменения температуры охлаждающей среды, заданного ограничения температуры наиболее нагретой точки и износа производится методом итерации, при выполнении которого необходимо использование компьютера. Логическая схема такого метода итерации, включающая основные принципы, установленные настоящим стандартом, показана на рисунке 3.

Подобный метод итерации используется при выборе проектировщиком номинальных значений параметров для новых трансформаторов, если известны режимы нагрузки и температура охлаждающей среды.

Программа должна быть составлена таким образом, чтобы потребитель смог ввести исходные тепловые характеристики трансформатора, график нагрузки на заданный период, характер изменения температуры охлаждающей среды на этот период, а также необходимые, по его мнению, специальные ограничения температуры и износа.

Максимальную температуру наиболее нагретой точки и относительный износ рассчитывают для заданного графика нагрузки. Если максимальная температура не превышена и износ ниже принятого предельного значения, расчет повторяют при увеличенном значении множителя F, применяемого к каждой отдельной нагрузке К1 К2,..., Кn через постоянные интервалы времени t1, t2...,.tn. Множитель F повышают ступенями на 1 % для каждой итерации до тех пор, пока не будет достигнут один из пределов. Если при начальном расчете относительный износ больше принятого значения, расчет повторяют, используя уменьшенное до 2 % значение F.

Увеличение на множитель нагрузки и допуски на предельную температуру могут быть выбраны по-разному, в зависимости от типа трансформатора и параметров нагрузки. Составителю программы следует учитывать, что при температуре наиболее нагретой точки в пределах от 100 до 140 °С с увеличением коэффициента нагрузки на 2 % максимальная температура наиболее нагретой точки увеличивается более чем на 2 °С, а относительный износ приблизительно на 25 %.

Следует принимать такие допуски, чтобы избежать колебания результатов, обеспечивая при этом достаточную точность. При проверке программы с примерами, приведенными в таблицах 4 и 5, желательно получить более высокую точность, уменьшая эти допуски.

При расчете может быть использован не только метод итерации, но и другие альтернативные методы, если они дают аналогичные результаты.

2.8.2 Примеры расчета

Для того, чтобы показать диапазон значений входных и выходных данных и дать возможность потребителю проверить свою программу, в таблицах 4 и 5 приведены примеры расчета.

В первом примере (таблица 4) приведен простой расчет нагрузки за одни сутки с постоянной температурой охлаждающей среды и простым графиком нагрузки.

Второй пример (таблица 5) является расчетом нагрузки за целый год с тремя различными графиками нагрузки в течение года и температурой охлаждающей среды, представленной двойной синусоидальной функцией.

Рисунок 3 - Логическая схема программы машинного расчета коэффициента допустимой нагрузки

Продолжение рисунка 3

Окончание рисунка 3

Таблица 4 - Данные для расчета нагрузки за одни сутки при постоянной эквивалентной температуре охлаждающей среды

*** Ввод (1) *** Номинальные характеристики и данные трансформатора

категория трансформатора: распределительный;

вид охлаждения: ONAN

- превышение температуры масла в верхних слоях, °С

55,00

- превышение средней температуры масла, °С

44,00

- разность температур наиболее нагретой точки и масла в верхних слоях, °С

23,00

х

- показатель степени при расчете температуры масла

0,80

у

- показатель степени при расчете температуры обмотки

1,60

R

- отношение нагрузочных потерь к потерям холостого хода

5,00

- тепловая постоянная времени масла, ч

3,00

- температура наиболее нагретой точки нормального износа, °С

98,00

*** Ввод (2) *** Заданный график нагрузки



Начало

Конец

Продолжительность, ч

Нагрузка, отн. ед.

1

0:00

12:00

12,00

0,70

2

12:00

14:00

2,00

1,340

3

14:00

24:00

10,00

0,700

*** Ввод (3) *** Данные температуры охлаждающей среды

- эквивалентная температура охлаждающей среды, °С

30,00

- максимальная суточная температура, °С

40,00

*** Ввод (4) *** Ограничения по температуре и нагрузке

- предельная температура масла в верхних слоях, °С

115,00

макс

- предельная температура наиболее нагретой точки, °С

140,00

Lмакс

- предельный относительный износ

1,00

F

- множитель кривой нагрузки (постоянная или изменяющаяся величина)

ПОСТОЯННАЯ

*** Вывод ***

Температура масла в верхних слоях, макс, °С

Температура наиболее нагретой точки, макс,°С

Относительный износ за сутки, отн. ед.

98,35

135,08

0,935



Температура масла в верхних слоях, °С

Температура наиболее нагретой точки, °С

1

75,34

88,34

2

98,35

135,08

3

76,15

89,15

Таблица 5 - Данные для расчета нагрузки на полный год при температуре охлаждающей среды, определяемой методом двух синусоид, и по трем различным графикам нагрузки

*** Ввод (1) *** Номинальные характеристики и данные трансформатора

категория трансформатора: распределительный;

вид охлаждения: ONAN

- превышение температуры масла в верхних слоях, °С

55,00

- превышение средней температуры масла, °С

44,00

- разность температур наиболее нагретой точки и масла в верхних слоях, °С

23,00

х

- показатель степени при расчете температуры масла

0,80

у

- показатель степени при расчете температуры обмотки

1,60

R

- отношение нагрузочных потерь к потерям холостого хода

5,00

- тепловая постоянная времени масла, ч

3,00

- температура наиболее нагретой точки нормального износа, °С

98,00

*** Ввод (2) *** Заданный график нагрузки

Период 1

1/1

17/4*

ПРОДОЛЖИТЕЛЬНОСТЬ (в сутках):

107

 Начало

Конец

Продолжительность, ч

Нагрузка, отн. ед.

1

0:00

8:00

8,00

0,700

2

8:00

11:00

3,00

1,000

3

11:00

14:00

3,00

0,800

4

14:00

16:00

2,00

1,360

5

16:00

19:30

3,50

0,850

6

19:30

24:00

4,50

0,700

Период 2

18/4

17/10

ПРОДОЛЖИТЕЛЬНОСТЬ (в сутках):

183

Начало

Конец

Продолжительность, ч

Нагрузка, отн. ед.

1

0:00

10:00

10,00

0,700

2

10:00

13:00

3,00

1,000

3

13:00

15:00

2,00

1,360

4

15:00

20:00

5,00

0,900

5

20:00

24:00

4,00

0,700

Период 3

18/10

31/12

ПРОДОЛЖИТЕЛЬНОСТЬ (в сутках):

75

Начало

Конец

Продолжительность, ч

Нагрузка, отн. ед.

1

0:00

8:00

8,00

0,700

2

8:00

11:00

3,00

1,000

3

11:00

14:00

3,00

0,800

4

14:00

16:00

2,00

1,360

5

16:00

19:30

3,50

0,850

6

19:30

24:00

4,50

0,700

17/4* - 17 апреля

*** Ввод (3) *** Данные температуры охлаждающей среды

- среднегодовая температура охлаждающей среды, °С

11,47

А

- амплитуда годового изменения, °С

8,05

В

- амплитуда суточного изменения при расчете износа, °С

5,10

Вm

- амплитуда суточного изменения при расчете максимальной температуры, °С

11,15

DX

- самый жаркий день в году

199

ТХ

- самое жаркое время дня

14:00

*** Ввод (4) *** Ограничения температуры и нагрузки

- предельная температура масла в верхних слоях, °С

115,00

θhмакс

- предельная температура наиболее нагретой точки, °С

140,00

Lмакс

- предельный относительный износ, отн. Ед.

1,00

F

- множитель кривой нагрузки (постоянная или изменяющаяся величина)

ПОСТОЯННАЯ

*** Вывод ***

Период

Начало

Конец

Температура масла в верхних слоях, макс,°С

Температура наиболее нагретой точки, макс, °С

Относительный износ, отн. Ед.

1

1/1

17/4

84,77

122,39

0,237

2

18/4

17/10

96,20

133,82

1,160

3

18/10

31/12

84,84

122,46

0,266

Относительный износ за год L = 0,706 отн. ед.

Период 1

Температура масла в верхних слоях, °С

Температура наиболее нагретой точки, °С

1

46,89

59,89

2

67,28

90,28

3

66,52

82,61

4

84,77

122,39

5

63,29

81,03

6

40,12

53,12

Относительный износ за период L (1) = 0,237 отн. ед.

Период 2

Температура масла в верхних слоях, °С

Температура наиболее нагретой точки, °С

1

60,72

73,72

2

78,40

101,40

3

96,20

133,82

4

70,78

90,21

5

49,13

62,13

Относительный износ за период L (2) = 1,160 отн. ед.

Период 3

Температура масла в верхних слоях, °С

Температура наиболее нагретой точки, °С

1

46,96

59,96

2

67,34

90,34

3

66,59

82,68

4

84,84

122,46

5

63,36

81,10

6

40,19

53,19

Относительный износ за период L (3) = 0,266 отн. ед,

3 ТАБЛИЦЫ ДОПУСТИМЫХ НАГРУЗОК

3.1 Ограничения, принятые в таблицах допустимых нагрузок

В настоящей части приведены допустимые режимы нагрузок различных типов трансформаторов. Данные таблиц и рисунков 3.2-3.4 рассчитаны по формулам, приведенным в 2.4-2.6, и с использованием тепловых характеристик трансформатора (таблица 2).

Не следует ожидать высокой точности от кривых на рисунках и данных таблиц из-за принятых необходимых допущений:

а) суточное изменение нагрузки представлено упрощенным и двухступенчатым графиком (рисунок 4);

б) используемые при расчете тепловые характеристики (указанные в таблице 2) могут не соответствовать характеристикам рассматриваемого трансформатора;

в) температура охлаждающей среды за всю продолжительность графика нагрузки (24 ч) принимается постоянной;

г) нецелесообразно учитывать при расчете поправочный коэффициент на изменение сопротивления обмоток от температуры (2.4.3) в таблицах, в которых значения не зависят от температуры охлаждающей среды. Вместо него для трансформаторов с охлаждением OD этот поправочный коэффициент заменен следующим

                                                   (12)

Потребителям настоятельно рекомендуется делать свои собственные расчеты на основе более точных тепловых характеристик и использовать более реальный график нагрузки.

3.2 Метод преобразования реальных суточных графиков нагрузки в эквивалентные им суточные двухступенчатые прямоугольные графики

3.2.1 О пользовании руководством

Для того, чтобы пользоваться рисунками и таблицами, приведенными в 1.4 и 3.5, необходимо преобразовать суточный график нагрузки в упрощенный двухступенчатый в соответствии с рисунком 4. К1 и К2 - ступени нагрузки, где К2 - максимум нагрузки. Продолжительность максимума нагрузки - t часов. Методы определения этой продолжительности для прямоугольного графика нагрузки зависят от некоторых факторов; в 3.2.2, 3.2.3 и 3.2.4 приведены рекомендуемые методы для различных видов реальных графиков нагрузки.

Если эквивалентность двухступенчатого графика нагрузки вызывает сомнение, следует сделать несколько допущений и принять график с наибольшим запасом.

Пример упрощенного применения руководства по нагрузке силовых масляных трансформаторов приведено в приложении Е.

Рисунок 4 - Эквивалентный двухступенчатый график нагрузки

3.2.2 График нагрузки с одним максимумом

В этом случае значение t следует определять, как показано на рисунке 5.

Для участка графика нагрузки без максимума значение К1 определяют как среднее значение нагрузки без максимума.

Рисунок 5 - График нагрузки с одним максимумом

3.2.3 График нагрузки с двумя максимумами равной амплитуды, но различной продолжительности

При двух максимумах примерно равной амплитуды, но различной продолжительности значение t определяют для максимума большей продолжительности, а значение К1 должно соответствовать среднему значению оставшейся нагрузки.

Пример графика нагрузки представлен на рисунке 6.

Рисунок 6 - График нагрузки с двумя максимумами равной амплитуды и различной продолжительности

3.2.4 График нагрузки с последовательными максимумами

Если график нагрузки состоит из нескольких последовательных максимумов, значение t принимают достаточной продолжительности, чтобы охватить все максимумы, а значение К1 должно соответствовать среднему значению оставшейся нагрузки, как показано на рисунке 7.

Рисунок 7 - График нагрузки с последовательными максимумами

3.3 Нормальный продолжительный режим нагрузки

Если ток нагрузки в течение некоторого времени значительно не изменяется, допускается использовать постоянный эквивалентный ток нагрузки. Значения приемлемого коэффициента нагрузки К = К24 для продолжительного режима при различных температурах охлаждающей среды приведены в таблице 6.

Таблица 6 - Допустимый коэффициент нагрузки для продолжительного режима K24 при различных температурах охлаждающей среды (охлаждение ONAN, ON, OF и OD)

Температура охлаждающей среды, °С

Превышение температуры наиболее нагретой точки, °С

Трансформаторы

распределительные

средней и большой мощности

ONAN

ON

OF

OD

-25

123

1,37

1,33

1,31

1,24

-20

118

1,33

1,30

1,28

1,22

-10

108

1,25

1,22

1,21

1,17

0

98

1,17

1,15

1,14

1,11

10

88

1,09

1,08

1,08

1,06

20

78

1,00

1,00

1,00

1,00

30

68

0,91

0,92

0,92

0,94

40

58

0,81

0,82

0,83

0,87

3.4 Нормальные режимы систематических нагрузок

На рисунках, помещенных ниже, приведены сведения для четырех категорий трансформаторов и восьми значений температуры охлаждающей среды:

- распределительные трансформаторы с охлаждением ONAN -                    рисунок 9;

- трансформаторы средней и большой мощности с охлаждением ON - рисунок 10;

- трансформаторы средней и большой мощности c охлаждением OF - рисунок 11;

- трансформаторы средней и большой мощности с охлаждением OD  -    рисунок 12

Если температура охлаждающей среды находится в интервале между двумя значениями, следует выбрать ближайшее большее значение или проинтерполировать между двумя наиболее близкими значениями.

По графикам нагрузки можно определить допустимую перегрузку K2 при заданных продолжительности t перегрузки и начальной нагрузке K1

Эти графики нагрузки можно также использовать для выбора номинальной мощности трансформатора (с нормальным сроком службы) для заданного прямоугольного графика нагрузки, выраженного отношением K2/K1 принимая, что прикладываемые напряжения остаются постоянными. Для этого достаточно найти точку пересечения кривой, соответствующей продолжительности перегрузки K2 с прямой постоянного наклона K2/K1. Эту прямую определяют так: на оси ординат откладывают точки K2 = 1, на оси абсцисс - K1 = 1, затем соединяют их (см. приведенный ниже пример 2 и соответствующий рисунок 8).

Пример 1. Распределительный трансформатор мощностью 2 МВ×А с охлаждением ONAN, начальная нагрузка 1 МВ×А. Определить допустимую нагрузку продолжительностью 2 ч при температуре охлаждающей среды 20 °С, принимая напряжение неизменным

= 20 oC;                                   K1=0,5;                                     t = 2 ч

На рисунке 9 K2 = 1,56, однако в стандарте приведено предельное значение 1,5. Следовательно, допустимая нагрузка продолжительностью 2 ч равна 3 MB×А (затем снижается до 1 МВ×А).

Пример 2. Распределительный трансформатор с охлаждением ONAN должен эксплуатироваться каждый день с нагрузкой 1750 кВ×А в течение 8 ч и с нагрузкой 1000 кВ×А в течение остальных 16 ч при  = 20 °С

По графику, приведенному на рисунке 9, по прямой t = 8 и по отношению K1/K2, = 1,75 находят значения K2 = 1,15 и K1 = 0,66 (см. рисунок 8). Отсюда номинальная мощность трансформатора составляет

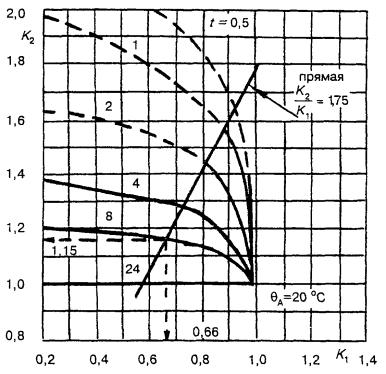

Рисунок 8 - Иллюстрация примера 2

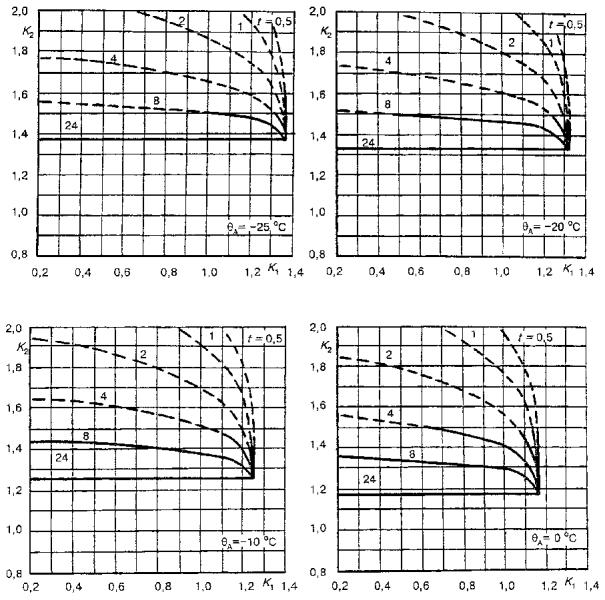

Рисунок 9 - Распределительные трансформаторы с охлаждением ONAN

Допустимые режимы нагрузки с нормальным сокращением срока службы

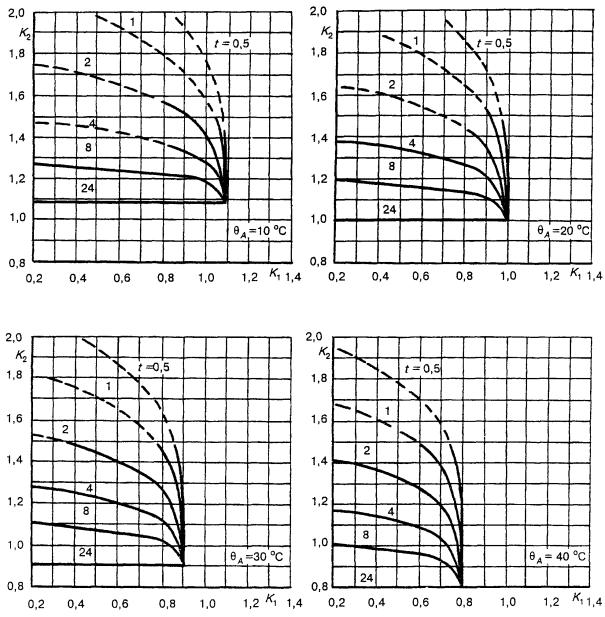

Окончание рисунка 9

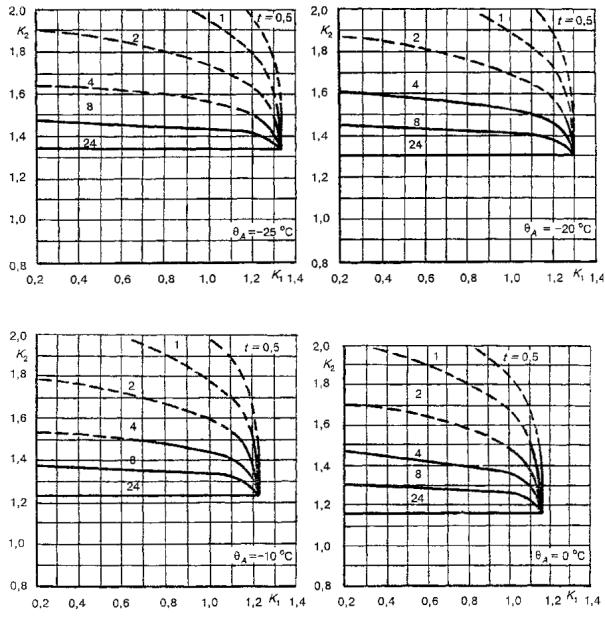

Рисунок 10 - Трансформаторы средней и большой мощности с охлаждением ON.

Допустимые режимы нагрузки с нормальным сокращением срока службы

Окончание рисунка 10

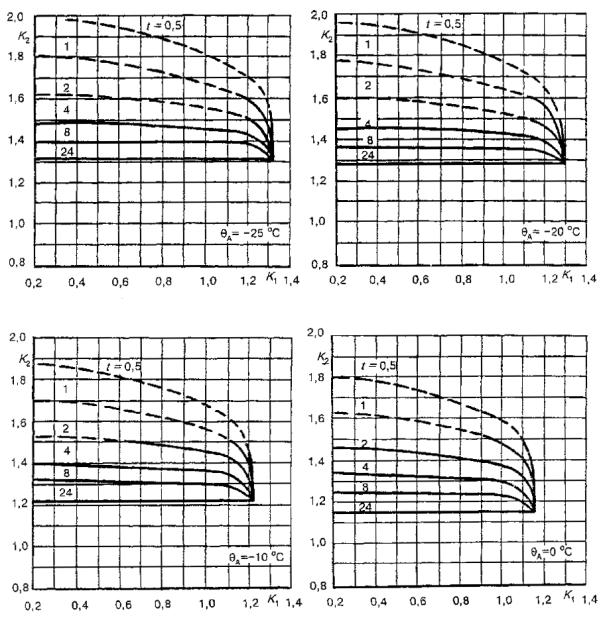

Рисунок 11 - Трансформаторы средней и большой мощности с охлаждением OF.

Допустимые режимы нагрузки с нормальным сокращением срока службы

Окончание рисунка 11

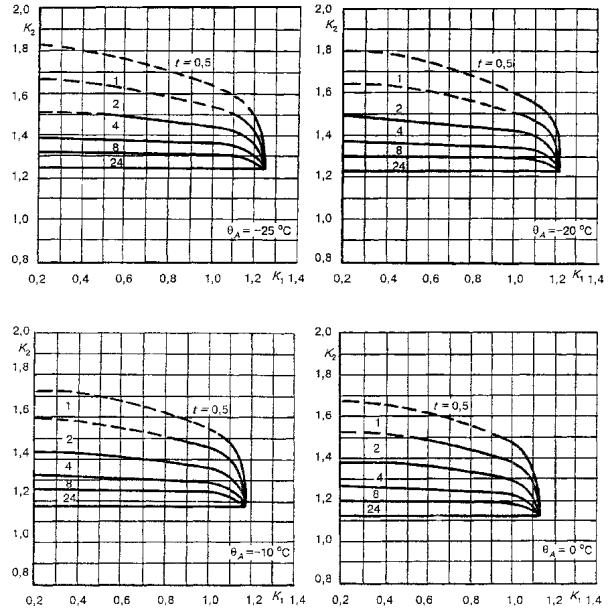

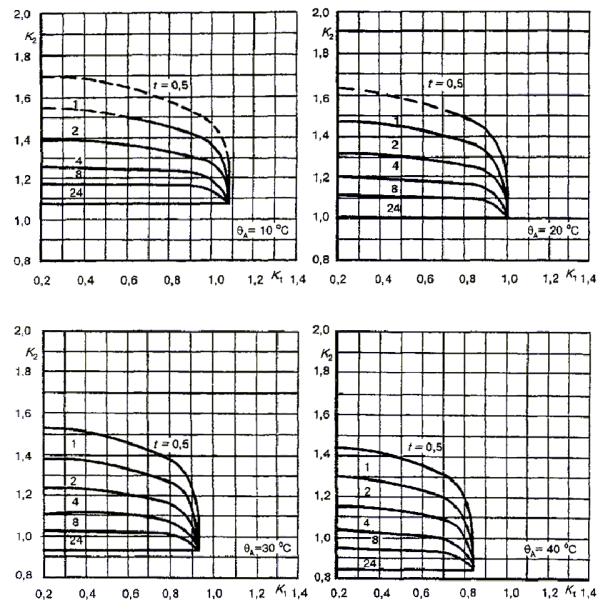

Рисунок 12 - Трансформаторы средней и большой мощности с охлаждением OD

Допустимые режимы нагрузки с нормальным сокращением срока службы

Окончание рисунка 12

3.5 Режим аварийных перегрузок

Приведенные ниже таблицы предназначены для информирования потребителя о перегрузках, которые может выдержать трансформатор без превышения предельного значения температуры наиболее нагретой точки обмотки (таблица 1), а также о сокращении срока службы, вызываемом этими перегрузками, если тепловые характеристики трансформатора соответствуют приведенным в таблице 2. В 24 таблицах приведены значения для трансформаторов четырех категорий и шести значений t (от 0,5 до 24 ч):

распределительные трансформаторы с охлаждением ONAN                     - таблицы 7-12;

трансформаторы средней и большой мощности с охлаждением ON        - таблицы 13-18;

трансформаторы средней и большой мощности с охлаждением OF         - таблицы 19-24;

трансформаторы средней и большой мощности с охлаждением OD -      - таблицы 25-30.

С помощью этих таблиц можно проверить графики допустимых режимов нагрузки при различных значениях K1 и K2 для данной температуры охлаждающей среды и определить для данного случая сокращение срока службы (выражается в «нормальных» сутках, т. е, в эквивалентных сутках работы при номинальной мощности и температуре охлаждающей среды 20 °С).

Температура и суточное сокращение срока службы для этих аварийных режимов рассчитывались на основе циклического режима. Если реальная ситуация требует только односуточного аварийного режима, которому предшествуют и за которым следуют сутки с более низкой нагрузкой, то рассчитанные значения сокращения срока службы будут больше фактических и, таким образом, будут содержать определенный запас по износу.

Относительное сокращение срока службы приводится в таблицах с точностью до трех знаков. Такая точность может показаться неоправданней, но это облегчает построение графиков и выполнение интерполяции при условии, что полученные значения будут округлены по окончании расчетов.

Пример 1. Определить сокращение срока службы за сутки и температуру наиболее нагретой точки трансформатора средней мощности, работающего в следующих условиях:

Охлаждение OF,           K1= 0,8;        K2=1,3; t= 8 ч;  = 30 °С.

По данным таблицы 23 V= 31,8; = 121 °С для температуры охлаждающей среды 20 °С. Учитывая, что фактическая температура охлаждающей среды равна 30 °С, находим

L = 31,8 х 3,2 = 101,8 «нормальных» суток;

 = 121 + 30 = 151 °С.

Температура наиболее нагретой точки превышает рекомендуемое предельное значение 140 °С. Этого режима нагрузки следует избегать.

В приложениях G-I приведены: уточненный метод преобразования реального графика нагрузки; дополнительные сведения по температуре охлаждающей среды, упрощенные таблицы аварийных перегрузок и допустимых систематических нагрузок, а также пример расчета температуры обмотки и относительного износа изоляции без применения ЭВМ.

Таблица 7 - Распределительные трансформаторы с охлаждением ONAN, t = 0,5 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1, и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,001

0,006

0,032



















32

40

48

















0,8

0,001

0,006

0,033

0,093

















36

44

52

57















0,9

0,001

0,006

0,034

0,095

0,292















41

48

57

62

67













1,0

0,002

0,006

0,036

0,099

0,301

1,00













45

53

61

66

72

78











1,1

0,002

0,007

0,038

0,104

0,312

1,03

3,72











50

58

66

71

77

83

89









1,2

0,002

0,008

0,042

0,112

0,330

1,08

3,84

14,9









55

63

72

77

82

88

95

101







1,3

0,003

0,011

0,049

0,125

0,359

1,14

4,02

15,5

64,7







61

68

77

82

88

94

100

107

114





1,4

0,005

0,014

0,061

0,148

0,407

1,25

4,30

16,2

67,2

302





67

74

83

88

93

99

106

113

120

127



1,5

0,007

0,022

0,083

0,191

0,495

1,45

4,77

17,5

70,8

314

1510



73

80

89

94

100

106

112

119

126

133

141

1,6

0,013

0,036

0,126

0,273

0,662

1,81

5,61

19,6

76,6

332

1570



79

86

95

100

106

112

118

125

132

140

148

1,7

0,025

0,066

0,213

0,437

0,992

2,52

7,21

23,5

86,9

361

1670



86

93

102

107

112

118

125

132

139

146

154

1,8

0,050

0,129

0,394

0,778

1,67

3,95

10,4

31,2

107

415

1830



92

100

108

114

119

125

131

138

145

153

161

1,9

0,104

0,263

0,782

1,50

3,11

6,98

17,2

47,0

146

520

2130



99

107

115

121

126

132

138

145

152

160

168

2,0

0,224

0,559

1,64

3,10

6,26

13,6

31,7

80,9

229

737

2730



107

114

123

128

133

139

146

153

160

167

175

Таблица 8 - Распределительные трансформаторы с охлаждением ONAN, t = 1 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1 и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды,°С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:



умножить значение, приведенное в таблице,на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,001

0,006

0,032



















35

41

48

















0,8

0,002

0,006

0,034

0,093

















40

46

53

57















0,9

0,002

0,007

0,037

0,098

0,292















45

51

58

63

67













1,0

0,002

0,008

0,040

0,106

0,310

1,00













50

57

64

68

73

78











1,1

0,003

0,010

0,047

0,118

0,337

1,07

3,72











56

63

70

74

79

84

89









1,2

0,005

0,014

0,058

0,140

0,382

1,17

3,98

14,9









62

69

76

80

85

90

96

101







1,3

0,008

0,022

0,080

0,180

0,461

1,34

4,39

16,0

64,7







69

75

83

87

92

97

102

108

114





1,4

0,015

0,038

0,123

0,258

0,612

1,66

5,11

17,9

69,8

302





76

82

90

94

99

104

109

115

121

127



1,5

0,031

0,073

0,214

0,419

0,918

2,28

6,46

21,1

78,3

327

1510



83

90

97

101

106

111

116

122

128

135

141

1,6

0,065

0,150

0,413

0,771

1,57

3,58

9,22

27,3

93,9

370

1640



91

97

104

109

113

119

124

130

136

142

149

1,7

0,146

0,329

0,871

1,57

3,05

6,46

15,2

40,5

125

450

1870



99

105

112

117

121

126

132

138

144

150

157

1,8

0,340

0,760

1,96

3,46

6,52

13,2

28,8

69,9

192

615

2310



107

113

120

125

129

135

140

146

152

158

165

1,9

0,826

1,83

4,66

8,12

15,0

29,4

61,5

139

347

983

3250



115

122

129

133

138

143

148

154

160

167

173

2,0

2,08

4,58

11,5

20,0

36,4

70,2

143

311

725

1860

5410



124

130

138

142

147

152

157

163

169

175

182

Таблица 9 - Распределительные трансформаторы с охлаждением ONAN, t = 2 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1, и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,002

0,006

0,032



















39

43

48

















0,8

0,002

0,008

0,036

0,093

















45

49

54

57















0,9

0,003

0,010

0,042

0,104

0,292















51

56

61

64

67













1,0

0,005

0,014

0,053

0,123

0,330

1,00













58

63

68

71

74

78











1,1

0,010

0,023

0,074

0,159

0,398

1,14

3,72











66

70

75

78

82

85

89









1,2

0,020

0,043

0,118

0,234

0,531

1,40

4,28

14,9









74

78

83

86

90

93

97

101







1,3

0,045

0,090

0,221

0,399

0,814

1,93

5,35

17,4

64,7







82

86

92

95

98

102

106

110

114





1,4

0,108

0,208

0,470

0,792

1,47

3,10

7,60

22,1

76,0

302





91

95

100

103

107

110

114

118

123

127



1,5

0,275

0,518

1,12

1,80

3,11

5,93

12,8

32,5

98,5

357

1510



100

104

110

113

116

120

124

128

132

137

141

1,6

0,745

1,38

2,88

4,51

7,48

13,3

26,0

57,4

150

472

1800



109

114

119

122

126

129

133

137

142

146

151

1,7

2,13

3,89

7,96

12,2

19,8

33,8

61,7

123

278

742

2430



119

124

129

132

135

139

143

147

151

156

161

1,8

6,36

11,5

23,3

35,4

56,3

93,9

165

308

628

1450

3950



129

134

139

142

146

149

153

157

162

166

171

1,9

19,9

35,9

71,8

108

170

280

480

866

1660

3440

8070



140

145

150

153

156

160

164

168

172

177

182

2,0

65,3

117

232

348

544

884

1500

2640

4880

+

+



151

156

161

164

167

171

175

179

183

+

+

Таблица 10 - Распределительные трансформаторы с охлаждением ONAN, t = 4 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1, и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,003

0,008

0,032



















43

46

48

















0,3

0,005

0,012

0,040

0,093

















51

53

56

57















0,9

0,010

0,020

0,056

0,117

0,292















59

61

64

66

67













1,0

0,023

0,039

0,091

0,170

0,377

1,00













68

70

73

74

76

78











1,1

0,056

0,091

0,178

0,294

0,566

1,32

3,72











77

79

82

84

86

87

89









1,2

0,154

0,236

0,417

0,621

1,04

2,06

5,00

14,9









87

89

92

94

95

97

99

101







1,3

0,455

0,677

1,12

1,56

2,36

4,02

8,13

20,5

64,7







98

100

103

104

106

108

110

112

114





1,4

1,45

2,11

3,36

4,50

6,38

9,76

18,8

34,7

90,6

302





109

111

114

115

117

119

121

123

125

127



1,5

4,94

7,09

11,0

14,4

19,7

28,2

43,7

76,1

160

431

1510



120

122

125

127

128

130

132

134

137

139

141

1,6

17,9

25,5

38,8

50,1

66,8

92,7

135

211

371

790

2200



132

134

137

139

140

142

144

146

149

151

153

1,7

69,0

97,3

146

187

246

334

470

694

1100

1950

4190



144

147

149

151

153

155

157

159

161

163

166

1,8

282

394

587

745

971

1300

1790

2560

3830

6110

+



157

160

162

164

166

167

169

172

174

176

179

1,9

1220

1690

2500

3150

4080

5410

7370

+

+

+

+



171

173

176

177

179

181

183

+

+

+

+

2,0

5540

+

+

+

+

+

+

+

+

+

+



184

+

+

+

+

+

+

+

+

+

+

Таблица 11 - Распределительные трансформаторы с охлаждением ONAN, t = 8 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках).

Для определения графика допустимой нагрузки, характеризуемого значениями K1, и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,007

0,012

0,032



















47

48

48

















0,8

0,016

0,023

0,049

0,093

















56

56

57

57















0,9

0,40

0,054

0,092

0,148

0,292















65

66

66

67

67













1,0

0,114

0,144

0,212

0,295

0,485

1,00













75

76

77

77

78

78











1,1

0,356

0,436

0,584

0,735

1,03

1,73

3,72











86

87

87

88

89

89

89









1,2

1,22

1,46

1,85

2,20

2,78

3,92

6,68

14,9









98

98

99

99

100

100

101

101







1,3

4,53

5,33

6,57

7,55

9,01

11,4

16,2

27,9

64,7







110

110

111

111

112

112

113

114

114





1,4

18,1

21,1

25,5

28,8

33,3

39,9

50,7

71,9

126

302





122

123

124

124

125

125

126

126

127

127



1,5

78,1

90,0

107

120

136

158

190

242

345

609

1510



136

136

137

137

138

138

139

140

140

141

141

1,6

360

412

486

538

604

690

807

974

1240

1770

3160



150

150

151

151

152

152

153

153

154

155

155

V

1770

2020

2360

2600

2890

3270

3760

4410

5350

6840

9770



164

165

165

166

166

167

167

168

168

169

170

1,8

9320

+

+

+

+

+

+

+

+

+

+



179

180

180

181

181

182

182

183

183

184

+

Таблица 12 - Распределительные трансформаторы с охлаждением ONAN, t = 24 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1, и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим.

K2

K1

0,25-1,5

0,7

0,032



48

0,8

0,093



57

0,9

0,292



67

1,0

1,00



78

1,1

3,72



89

1,2

14,9



101

1,3

64,7



114

1,4

302



127

1,5

1510



141

1,6

8080



156

1,7

+



171

Таблица 13 - Трансформаторы средней и большой мощности с охлаждением ON, t = 0,5 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1, и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,001

0,004

0,024



















30

37

46

















0,8

0,001

0,004

0,025

0,074

















35

42

50

55















0,9

0,001

0,004

0,026

0,077

0,258















40

47

55

61

66













1,0

0,001

0,005

0,027

0,080

0,267

1,00













45

52

61

66

72

78











1,1

0,001

0,005

0,029

0,085

0,279

1,04

4,30











51

58

67

72

78

84

91









1,2

0,002

0,007

0,034

0,094

0,300

1,09

4,47

20,5









57

64

73

78

84

90

97

104







1,3

0,003

0,009

0,042

0,111

0,338

1,18

4,73

21,4

108







64

71

79

84

90

96

103

111

119





1,4

0,005

0,015

0,059

0,144

0,409

1,35

5,18

22,8

113

631





71

78

86

91

97

103

110

118

125

134



1,5

0,010

0,027

0,095

0,213

0,554

1,69

6,03

25,2

121

661

4040



78

85

93

98

104

110

117

125

133

141

150

1,6

0,022

0,054

0,174

0,365

0,868

2,39

7,76

29,9

135

710

4250



85

92

101

106

112

118

125

132

140

148

157

1,7

0,048

0,118

0,356

0,712

1,58

3,98

11,6

39,8

164

802

4590



93

100

109

114

119

126

133

140

148

156

165

1,8

0,113

0,271

0,794

1,54

3,28

7,69

20,4

62,3

226

994

5250



101

108

117

122

128

134

141

148

156

164

173

1,9

0,275

0,652

1,88

3,60

7,45

16,8

41,7

116

373

1430

6650



110

117

125

130

136

142

149

157

164

173

182

2,0

0,695

1,64

4,69

8,88

18,1

40,0

95,8

251

736

2480

+



118

125

134

139

145

151

158

165

173

182

+

Таблица 14 - Трансформаторы средней и большой мощности с охлаждением ON, t= 1 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1 и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,001

0,004

0,024





-













33

39

46

















0,8

0,001

0,004

0,025

0,074

















39

44

51

55















0,9

0,001

0,005

0,027

0,079

0,258















45

50

57

62

66













1,0

0,002

0,006

0,031

0,087

0,276

1,00













51

57

64

68

73

78











1,1

0,003

0,009

0,038

0,100

0,306

1,08

4,30











58

64

71

75

80

85

91









1,2

0,005

0,014

0,053

0,128

0,363

1,21

4,66

20,5









66

71

78

83

87

93

98

104







1,3

0,011

0,026

0,084

0,185

0,477

1,46

5,29

22,4

108







74

79

86

91

95

100

106

112

119





1,4

0,24

0.055

0,158

0,317

0,733

2,00

6,56

25,7

119

631





82

88

95

99

104

109

114

120

127

134



1,5

0,059

0,128

0,342

0,641

1,35

3,25

9,36

32,7

138

695

4040



91

97

104

108

112

118

123

129

136

143

150

1,6

0,153

0,324

0,827

1,48

2,92

6,40

16,2

48,7

180

821

4480



100

106

113

117

122

127

132

138

145

152

159

1,7

0,418

0,875

2,17

3,81

7,20

14,8

34,0

89,4

281

1100

5360



110

115

122

127

131

136

142

148

155

161

169

1,8

1,21

2,50

6,11

10,6

19,5

38,9

84,0

201

549

1800

7400



120

125

132

137

141

146

152

158

165

171

179

1,9

3,65

7,52

18,2

31,2

57,0

111

233

527

1310

3730

+



130

136

143

147

152

157

162

168

175

182

+

2,0

11,6

23,8

57,1

97,3

176

341

701

1540

+

+

+



141

147

154

158

162

168

173

179

+

+

+

Таблица 15 - Трансформаторы средней и большой мощности с охлаждением ON, t= 2 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1, и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим.

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,001

0,004

0,024



















37

41

46

















0,8

0,002

0,005

0,027

0,074

















44

48

53

55















0,9

0,003

0,008

0,032

0,084

0,258















52

56

60

63

66













1,0

0,005

0,013

0,044

0,104

0,297

1,00













60

64

69

71

75

78











1,1

0,012

0,025

0,070

0,148

0,377

1,17

4,30











69

73

77

80

83

87

91









1,2

0,030

0,057

0,136

0,254

0,563

1,53

5,09

20,5









78

82

87

90

93

96

100

104







1,3

0,083

0,148

0,321

0,542

1,04

2,40

6,86

24,6

108







88

92

97

100

103

106

110

114

119





1,4

0,248

0,432

0,879

1,39

2,42

4,79

11,4

34,2

132

631





99

103

108

110

114

117

121

125

129

134



1,5

0,803

1,37

2,70

4,12

6,74

12,1

24,6

60,2

189

778

4040



110

114

119

122

125

128

132

136

140

145

150

1,6

2,80

4,73

9,07

13,6

21,5

36,4

67,1

140

352

1150

5060



122

126

131

133

137

140

144

148

152

157

162

1,7

10,4

17,5

33,0

48,8

75,9

125

218

414

885

2280

7760



134

138

143

146

149

152

156

160

164

169

174

1,8

41,6

69,2

129

190

291

470

800

1450

2820

6190

+



147

151

156

158

162

165

169

173

177

182

+

1,9

177

293

542

790

1200

1920

3210

+

+

+

+



160

164

169

172

175

178

182

+

+

+

+

2,0

803

1320

2430

+

+

+

+

+

+

+

+



174

178

183

+

+

+

+

+

+

+

4-

Таблица 16 -Трансформаторы средней и большой мощности с охлаждением ON, t= 4 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1 и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,002

0,006

0,024





-













42

44

46

















0,8

0,004

0,009

0,030

0,074

















50

52

54

55















0,9

0,010

0,018

0,045

0,097

0,258















60

61

64

65

66













1,0

0,027

0,042

0,085

0,154

0,347

1,00













70

72

74

75

76

78











1,1

0,082

0,118

0,205

0,316

0,585

1,39

4,30











81

83

85

86

87

89

91









1,2

0,277

0,386

0,608

0,844

1,32

2,48

6,15

20,5









93

94

96

98

99

101

102

104







1,3

1,04

1,41

2,11

2,76

3,88

6,12

11,7

30,2

108







105

107

109

110

112

113

115

117

119





1,4

4,26

5,70

8,27

10,5

14,0

19,9

31,7

61,6

164

631





118

120

122

123

125

126

128

130

132

134



1,5

19,1

25,3

36,0

44,9

58,2

78,7

113

182

358

987

4040



132

134

136

137

139

140

142

144

146

148

150

1,6

93,7

123

172

213

271

356

490

715

1160

2300

6530



147

148

151

152

153

155

156

158

160

162

164

1,7

499

649

901

1100

1390

1800

2410

3360

4980

8140

+



162

164

166

167

168

170

172

174

175

178

180

1,8

2880

3730

5130

6240

7790

+

+

+

+

+

+



178

180

182

183

184

+

+

+

+

+

+

Таблица 17 - Трансформаторы средней и большой мощности с охлаждением ON, t= 8 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1 и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей середы, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,005

0,009

0,024



















45

45

46

















0,8

0,014

0,019

0,038

0,074

















54

55

55

55















0,9

0,040

0,051

0,080

0,126

0,258















65

65

66

66

66













1,0

0,135

0,160

0,216

0,287

0,463

1,00













76

77

77

77

78

78











1,1

0,506

0,584

0,726

0,871

1,16

1,90

4,30











89

89

89

90

90

90

91









1,2

2,12

2,40

2,86

3,26

3,91

5,22

8,64

20,5









102

102

103

103

103

103

104

104







1,3

9,84

11,0

12,8

14,2

16,3

19,6

26,1

43,6

108







116

116

117

117

117

117

118

118

119





1,4

50,5

56,1

64,3

70,4

78,5

90,1

108

145

244

631





131

131

131

132

132

132

133

133

133

134



1,5

286

315

358

388

427

478

551

665

886

1500

4040



146

147

147

147

148

148

149

148

149

149

150

1,6

1780

1950

2200

2370

2580

2850

3220

3720

4500

5990

+



163

163

164

164

164

164

165

165

165

166

166

1,7

+

+

+

+

+

+

+

+

+

+

+



180

180

181

181

181

182

182

182

183

183

184

Таблица 18 - Трансформаторы средней и большой мощности с охлаждением ON, t= 24 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1 и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25-1,5

0,7

0,024



46

0,8

0,074



55

0,9

0,258



66

1,0

1,00



78

1,1

4,30



91

1,2

20,5



104

1,3

108



119

1,4

631



134

1,5

4040



150

1,6

+



167

Таблица 19 - Трансформаторы средней и большой мощности с охлаждением F, t = 0,5 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1, и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,001

0,003

0,020



















35

39

44

















0,8

0,001

0,003

0,020

0,065

















42

46

51

54















0,9

0,001

0,004

0,022

0,067

0,239















49

53

59

62

66













1,0

0,002

0,005

0,024

0,072

0,249

1,00













57

61

67

70

74

78











1,1

0,004

0,008

0,032

0,084

0,270

1,05

4,70











66

70

75

79

83

87

91









1,2

0,009

0,018

0,051

0,114

0,323

1,15

4,93

24,8









75

79

85

88

92

96

101

106







1,3

0,025

0,045

0,107

0,202

0,471

1,42

5,49

26,2

147







85

89

95

98

102

106

111

116

121





1,4

0,075

0,131

0,280

0,470

0,915

2,21

7,02

29,5

156

975





96

100

105

108

112

116

121

126

132

138



1,5

0,241

0,415

0,846

1,35

2,35

4,73

11,8

39,2

178

1040

7230



107

111

116

119

123

127

132

137

143

149

155

1,6

0,823

1,41

2,82

4,38

7,30

13,3

27,7

70,8

246

1200

7730



118

122

127

131

135

139

143

148

154

160

166

1,7

2,99

5,08

10,1

15,5

25,4

44,6

85,0

183

482

1740

9120



130

134

139

143

146

151

155

160

166

172

178

1,8

11,5

19,5

38,4

58,8

95,5

165

305

609

1360

3700

+



142

147

152

155

159

163

168

173

178

184

+

1,9

46,9

79,1

155

237

383

657

1200

+

+

+

+



155

160

165

168

172

176

181

+

+

+

+

2,0

203

341

666

1010

+

+

+

+

+

+

+



169

173

178

182

+

+

+

+

+

+

+

Таблица 20 - Трансформаторы средней и большой мощности с охлаждением OF, t= 1 ч. Допустимые

нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1 и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0.1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

0,001

0,003

0,020





-













37

40

44

















0,8

0,001

0,004

0,021

0,065

















45

48

52

54















0,9

0,002

0,005

0,024

0,070

0,239















54

57

61

63

66













1,0

0,005

0,009

0,032

0,081

0,260

1,00













63

66

70

72

75

78











1,1

0,012

0,021

0,053

0,113

0,312

1,10

4,70











73

76

80

82

85

88

91









1,2

0,036

0,058

0,119

0,209

0,462

1,35

5,21

24,8









84

87

91

93

96

99

102

106







1,3

0,120

0,186

0,342

0,528

0,945

2,14

6,62

27,8

147







95

98

102

105

107

110

114

117

121





1,4

0,431

0,659

1,16

1,68

2,66

4,85

11,2

36,4

166

975





108

110

114

117

119

122

126

129

133

138



1,5

1,68

2,55

4,37

6,18

9,30

15,2

28,3

66,7

225

1110

7230



120

123

127

129

132

135

138

142

146

150

155

1,6

7,09

10,7

18,1

25,3

37,2

58,0

97,6

186

446

1570

8340



134

137

140

143

146

149

152

155

159

164

168

1,7

32,3

48,3

81,0

112

164

250

406

706

1380

3370

+



148

151

154

157

160

163

166

170

173

178

182

1,8

159

236

393

543

784

1190

1890

3180

+

+

+



162

165

169

171

174

177

181

184

+

+

+

1,9

842

1250

2060

+

+

+

+

+

+

+

+



178

181

184

+

+

+

+

+

+

+

+

Таблица 21 - Трансформаторы средней и большой мощности с охлаждением OF, t = 2 ч. Допустимые нагрузки и соответствующее суточное сокращение срока службы (в «нормальных» сутках)

Для определения графика допустимой нагрузки, характеризуемого значениями K1 и K2 и расчета соответствующего сокращения срока службы необходимо:

Температура охлаждающей среды, °С

40

30

20

10

0

-10

-20

-25

Суточное сокращение срока службы:

















умножить значение, приведенное в таблице, на указанный здесь коэффициент

10

3,2

1,0

0,32

0,1

0,032

0,01

0,0055

Температура наиболее нагретой точки:

прибавить температуру охлаждающей среды к превышению температуры, приведенному в таблице. Если полученное значение температуры наиболее нагретой точки превышает предельное значение, приведенное в таблице 1, такой режим нагрузки недопустим

K2

K1

0,25

0,50

0,70

0,80

0,90

1,00

1,10

1,20

1,30

1,40

1,50

0,7

6,001

0,004

0,020
