ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СРЕДСТВА
ИЗМЕРЕНИЯ И АВТОМАТИЗАЦИИ. ГОСТ 26.013-81 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва РАЗРАБОТАН Министерством приборостроения, средств автоматизации и систем управления ИСПОЛНИТЕЛИ Л.И. Балашова, Б.А. Дюков (руководители темы); Р.Ф. Абдеев, канд. техн. наук; Ю.Л. Богородский, канд. техн. наук; В.В. Наумченко, канд. техн. наук; Ю.В. Розан; В.А. Ацюковский; канд. техн. наук; С.К. Винокуров; Л.И. Цудечкис; А.Я. Соколов; А.П. Ащеулова; В.А. Шевяков; Г.В. Антонов; С.Н. Выборнова; М.Д. Гафанович, канд. техн. наук; Ж.А. Гусева; В.Д. Замотин; В.П. Шишкин; В.К. Хромчикова ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления Член Коллегии Д.В. Ковальчук УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20 февраля 1981 г. № 871 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

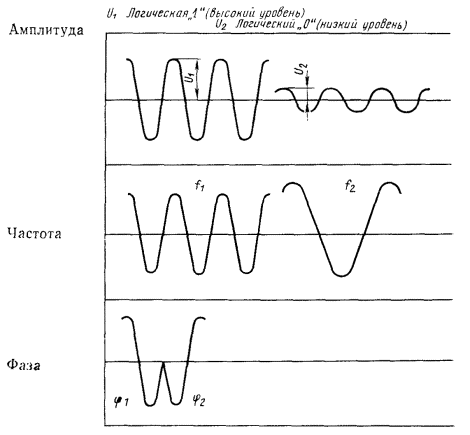

Постановлением Государственного комитета СССР по стандартам от 20 февраля 1981 г. № 871 срок действия установлен с 01.07 1983 г. до 01.07 1988 г. (Измененная редакция, Изм. № 2). Несоблюдение стандарта преследуется по закону 1. Настоящий стандарт распространяется на средства измерения и автоматизации (СИА) и устанавливает параметры электрических входных и выходных сигналов тока и напряжения (далее - сигналы) с дискретно изменяющимися амплитудой, длительностью, фазой и частотой, предназначенных для информационной связи между СИА. (Измененная редакция, Изм. № 2). Стандарт не распространяется на: аппаратуру передачи данных, выполненную в соответствии с рекомендациями МККТТ; интерфейсы; СИА, поставляемые и работающие только комплектно (в части сигналов) и не рассчитанные на возможность использования с иными средствами измерения и автоматизации. Пояснение терминов, применяемых в настоящем стандарте, графические изображения видов и основных параметров сигналов приведены в справочных приложениях 1-3. 2. Номинальные значения (абсолютные) амплитуд (верхних уровней) для двоичных и многоуровневых сигналов следует выбирать из рядов: (0,6); (1,2); 2,4; 6,0; 12,0; 24,0 (27,0); 48,0; 60,0; 110,0; (220,0) В - для напряжений; 1; 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000 мА - для токов. Примечания: 1. Требование настоящего пункта не распространяется на СИА, сигналы которых формируются или воспринимаются непосредственно интегральными микросхемами. 2. Значения, указанные в скобках, допускается применять только для СИА, разработанных до введения в действие настоящего стандарта. 3. Одновременно нормировать сигналы тока и напряжения по рядам, приведенным в п. 2, необязательно. 3. Значение амплитуды остаточного напряжения (тока) при отсутствии сигнала и (или) нижнего уровня двоичного сигнала должны выбирать из рядов: 5, 10 % от номинального значения амплитуды сигнала - для выходных сигналов и 10, 20, 30 % для входных сигналов. (Измененная редакция, Изм. № 1). 4. Пределы допускаемых отклонений амплитуд по п. 2 от номинального значения следует выбирать из рядов: 5; 10 % - для выходных сигналов; 10; 20; 30 % - для входных сигналов. Допускается выбирать неодинаковые значения положительных и отрицательных отклонений. (Измененная редакция, Изм. № 1). 5. Номинальное значение амплитуды сигнала на выходе следует устанавливать при номинальной нагрузке (включая линию передачи), которая должна быть указана в стандартах или технических условиях на конкретные СИА. 6. Амплитуду выбросов двоичного сигнала на вершине и в паузе (см. справочное приложение 2) следует выбирать из ряда: 5; 10; 20 % значения амплитуды сигнала. 7. Для многоуровневых сигналов значения промежуточных и нижних (остаточных) уровней, пределы допускаемых отклонений и значения амплитуды выбросов сигналов должны быть указаны в стандартах или технических условиях на конкретные СИА. 8. Диапазоны напряжений, соответствующих высокому и низкому уровням сигналов, формируемых или воспринимаемых СИА, имеющих на входе и (или) выходе интегральные микросхемы, должны соответствовать значениям, указанным в таблице.
____________ * В новых разработках не применять. 9. Номинальные значения активных длительностей импульсов и промежутков времени между импульсами, используемых в качестве параметров для передачи информации, следует выбирать из ряда: (1,0; 1,6; 2,5; 4,0; 6,3)×10n с, где п - любое целое положительное число, нуль или целое отрицательное число не менее минус 7. 10. Активная длительность фронтов или срезов импульсов не должна превышать 20 % длительности импульса по п. 9. 11. Пределы допускаемых отклонений длительностей импульсов следует устанавливать в стандартах или технических условиях на конкретные СИА и не должны превышать ± 15 % номинального значения. 12. Номинальные значения фазы колебаний j в радианах, заполняющих импульс и используемых в качестве параметра при передаче информации, следует определять по формуле и округлять до ближайшего значения ряда R40 по ГОСТ 8032-84 , где K - 0; 1; 2; ...; m - 1; m - любое целое число от 2 до 10. (Измененная редакция, Изм. № 1). 13. Предел допускаемого отклонения фазы колебаний от номинального значения не должен превышать ± 5 %. 14. Номинальные значения частот синусоидальных колебаний, заполняющих импульс и используемых в качестве параметра при передаче информации, следует выбирать из рядов: первый: 300; 315; 335; 355; 375; 400; 425; 450; 500; 530; 560; 600; 630; 670; 710; 750; 800; 850; 900; 950; 1000; 1060; 1120; 1250; 1320; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2120; 2240; 2360; 2500; 2650; 2800; 3000; 3150; 3350 Гц; второй: 300; 320; 340; 360; 385; 405; 435; 460; 490; 520; 555; 590; 625; 665; 705; 750; 795; 850; 900; 960; 1020; 1085; 1150; 1225; 1300; 1385; 1470; 1565; 1660; 1765; 1880; 2000; 2120; 2255; 2400; 2550; 2710; 2880; 3020; 3240 Гц. Примечание. Второй ряд в новых разработках не применять. 15. Предел допускаемого отклонения частоты колебаний от номинального значения не должен превышать ± 1 %. 16. Значения длительности, фазы и частоты, не используемые в качестве параметра при передаче информации, следует устанавливать в стандартах или технических условиях на конкретные СИА. 17. Требования к входным и выходным сигналам, формируемым дискретным изменением сопротивления электрической цепи на выходе СИА при условии, что энергия сигнала поступает в эту цепь со стороны СИА - приемника сигнала, должны быть установлены в стандартах или технических условиях на конкретные СИА. ПРИЛОЖЕНИЕ 1
|
|
