КОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА, РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА
ТЕХНОЛОГИЧЕСКИЙ РЕГЛАМЕНТ
производства строительно-монтажных работ
при возведении зданий и сооружений
06. ТЕПЛОИЗОЛЯЦИЯ СТЫКОВ НАРУЖНЫХ СТЕНОВЫХ ПАНЕЛЕЙ
ТР 95.06-99
МОСКВА-2000
Технологический регламент разработан по 11 видам производства строительно-монтажных работ, каждый из которых издан отдельным томом:
1. Строительство дорог из сборных железобетонных конструкций и монолитного бетона (ТР 95.01-99);
2. Монтаж наружных тепловых сетей с индустриальной теплоизоляцией (ТР 95.02-99);
3. Возведение свайных фундаментов (ТР 95.03-99);
4. Устройство дренажей (ТР 95.04-99);
5. Устройство рулонных и черепичных кровель (ТР 95.05-99);
6. Теплоизоляция стыков наружных стеновых панелей (ТР 95.06-99);
7. Герметизация стыков наружных ограждающих конструкций (ТР 95.07-99);
8. Монтаж внутренних сетей холодного и горячего водоснабжения (ТР 95.08-99);
9. Устройство полов (ТР 95.09-99);
10. Облицовка стен плитками (ТР 95.10-99);
11. Производство малярных фасадных работ (ТР 95.11-99).
Технологический регламент разработан ГУП "НИИМосстрой":
- Белоусов Е. Д., д.т.н., профессор, директор, тел. (095) 147-40-02
- Белавин Ф. С., к.т.н., зам. директора по научной работе
- с участием ГУ "Мосстройлицензия",
Емельянов Ю. П., руководитель ГУ
и ПКТИ "Промстрой" Едличка С.Ю., генеральный директор
Технологический регламент согласован с АО ХК "Главмосстрой", ОАО "Мосинжстрой", ГУ "Мосстройлицензия" ГУП "Мосстройсертификация" и утвержден Управлением экономической, научно-технической и промышленной политики в строительной отрасли.
Том 06 "Теплоизоляция стыков наружных стеновых панелей" ТР 95.06-99 разработан лабораториями герметизации и теплозвукоизоляции ГУП "НИИМосстрой":
- Файфман Е. Ф., зав. лабораторией; тел. (095) 147-44-84;
- Румянцева И. А., к.т.н. зав. лабораторией; тел. (095) 147-43-09;
- Коротаев А. Н., старший научный сотрудник.
СОДЕРЖАНИЕ
|
Правительство Москвы Комплекс архитектуры, строительства, развития и реконструкции города |
Технологический
регламент производства строительно-монтажных работ при возведении зданий и
сооружений |
ТР 95.06-99 |
I. ОБЩИЕ ПОЛОЖЕНИЯ
1. Настоящий регламент распространяется на производство работ по заделке стыков стеновых панелей, оконных и дверных блоков методом напыления однокомпонентных пенополиуретановых композиций типа: "Вилан-405" (ТУ 2254-204-21081385-96), "Полимерфлекс" (ТУ 5768-001-13148788-97), "Макрофоам" (ТУ 2384-001-40135336-98), "Макрофлекс" и др. и утеплению вертикальных и горизонтальных стыков термовкладышами.
2. Регламент содержит описание технологического процесса, его основные параметры, используемые материалы, инструменты, приспособления, средства механизации, а также основные правила техники безопасности.
3. Регламент составлен на основании требований СНиП 3.03.01-87 "Несущие и ограждающие конструкции", ВСН 19-95 "Инструкция по технологии заделки стыковых соединений панелей наружных стен жилых домов и зданий соцкультбыта", ВСН 68-97 "Инструкция по теплоизоляции стыков по контуру оконных и дверных блоков наружных стеновых панелей жилых и общественных зданий методом напыления однокомпонентной пенополиуретановой системы "Вилан-405", ВСН 54-96 "Инструкция по технологии герметизации и теплоизоляции стыков панелей, оконных и дверных блоков с применением "Макрофлекса" в жилых домах при ремонте".
4. Регламент содержит контролируемые параметры, объем контроля, методы и средства контроля, состав и содержание производственного контроля, а также обязательные организационно-технологические правила, соблюдение которых при заделке стыков обеспечивает требуемое их качество.
|
Разработан: НИИМосстроем |
Утвержден: Начальник Управления экономической, научно-технической и промышленной политики в строительной отрасли А. И. Воронин |
Дата введения в действие: "30" июня 2000 г. |
II. ТЕХНОЛОГИЧЕСКИЙ РЕГЛАМЕНТ
|
№№ п.п. |
Наименование технологического процесса |
Состав процесса |
Основные параметры процесса |
Используемые материалы |
Инструменты, приспособления, средства механизации |
|||||||||
Подготовительные работы |
||||||||||||||
|
1. |
Грунтовка поверхностей панелей, образующих стык |
Грунтовка наносится в заводских условиях сплошной непрерывной пленкой кистью на поверхности, образующие стык. |
Температура нанесения грунтовочного состава не ниже +15°С |
Грунтовочные составы: 51-Г-18 (ТУ 5772-028-04001232-96) |
Кисть-ручник КР-35 |
|||||||||
|
2. |
Подготовка поверхностей |
Очистить грани панелей от пыли, раствора и других загрязнений, а в зимнее время от снега и наледи. После дождя поверхности стыка следует вытереть сухими чистыми обтирочными концами и просушить путем продувки сжатым воздухом |
Температура не ниже -20°С при отсутствии атмосферных осадков |
Концы обтирочные |
Кисти, щетки, волосяные, шпатели универсальные |
|||||||||
Вспомогательные работы |
||||||||||||||
|
3. |
Изготовление однокомпонентных пенополиуретановых систем и заполнение ими баллонов |
Изготовление однокомпонентных систем производится в соответствии с "Технологическим регламентом" на конкретный тип пенополиуретановой системы и ВСН 66-87 "Инструкция по теплоизоляции стыков по контуру оконных и дверных блоков наружных стеновых панелей жилых и общественных зданий методом напыления однокомпонентной пенополиуретановой системы "Вилан-405". |
|
|
|
|||||||||
|
4. |
Изготовление утепляющего вкладыша |
Изготовление утепляющего вкладыша в соответствии с "Технологическим регламентом на изготовление герметизирующего и утепляющего вкладыша и ТУ 400-2-440-88 "Герметизирующий и утепляющий вкладыш (УП-1, УП-2)" |
|
|
|
|||||||||
|
Основные работы |
||||||||||||||
|
5. |
Теплоизоляция стыков панелей наружных стен |
Одним из вариантов теплоизоляции является заделка стыков панелей наружных стен. Производится однокомпонентными пенополиуретановыми системами. Перед непосредственным заполнением стыка проверяют первые порции вспенивающейся композиции. Заполнение стыков производят путем напыления в них пенополиуретановой системы с предварительным тщательным взбалтыванием ее установкой шланга на баллон в положении "дном вверх". В металлическом 5-литровом баллоне открывают шаровой вентиль на баллоне. Шаровой вентиль на конце шланга должен быть в этот момент закрыт. Сопло вставляют в стык, после чего открывают шаровой вентиль в аэрозольных стандартных баллонах или на конце шланга в 5-ти литровом баллоне и ведут с равномерной скоростью. Скорость движения и диаметр сопла подбирает оператор. Происходит вспенивание и отверждение вспенивающейся композиции в стыке. Не рекомендуется выход пенопласта за наружную полость стыка и обрезка его. Необходимо обеспечить сохранность поверхностного защитного слоя с наружной стороны стыка. С наружной стороны на напыленный ПНУ для защиты от атмосферных воздействий наносятся при температуре не ниже +2°С силиконовые герметики, при более низких температурах используются акриловые герметики. |
Отверждение пенополиуретановых систем происходит под воздействием влаги воздуха или воды в течение 20-30 мин., окончательное отверждение завершается не более, чем за 12 часов при Т отверждения до - 5°С |
Пенополиуретановые системы типа "Вилан-405" (ТУ 2254-204-21081385-96), Полимерфлекс (ТУ 5768-001-13148788-97), Макрофоам (ТУ 2384-001-40135336-98), монтажные пены типа "Макрофлекс" |
Металлические 5-ти литровые газовые баллоны, рассчитанные на давление 1,6 МПа (ГОСТ 15860). Аэрозольные стандартные баллоны емкостью от 0,75 л. |
|||||||||
|
6. |
Заделка стыков оконных и дверных блоков |
Утепление стыков можно производить в заводских (стационарных) и построечных условиях. При утеплении стыков в заводских условиях целесообразно использовать "Вилан-405", который поставляется в газовых баллонах, отличающихся от аэрозольных большей емкостью. Поставка "Вилан-405" производится в основном в пятилитровых баллонах по ГОСТ 15860, рассчитанных на давление 1,6 МПа (16 кгс/см2). При заделке стыков в построечных условиях используют однокомпонентные пенополиуретановые системы типа "Полимерфлекс", "Макрофоам", "Экостандарт", "Гулливер", "Хикон" в аэрозольных баллонах емкостью 0,5; 0,75; 1,0 л. Подача пены производится через сопло (трубку-адаптер) либо через монтажный пистолет. Заполнение стыков пенополиуретановой системой производят с внутренней стороны стыка после установки в панель оконного (дверного) блока и закрепления его с внутренней стороны панели. До проведения работ по напылению пенополиуретановых композиций стык с наружной стороны заделывается нетвердеющей мастикой типа Бутэпрол, толщиной не более 5 мм либо компрессионной саморасширяющейся лентой ПСУЛ с заведением ее на глубину не менее 5 мм. Допускается при температуре не ниже +2°С вместо установки Бутэпрола и саморасширяющихся лент герметизировать стыки с наружной стороны водными либо многофункциональными силиконовыми герметиками толщиной не более 3 мм. При температуре ниже +2°С наносится слой тиоколового герметика толщиной не более 3 мм. Нанесение этих герметиков производится после выполнения операций по напылению. Заполнение стыка однокомпонентными ППУ производят не менее, чем на 1/3 его объема в летний период и чуть более 1/2 - в зимний период (в заводских условиях). При длительном хранении баллонов и снижении кратности вспенивания композиции возможно заполнение стыка на 2/3 его объема. С внутренней стороны (со стороны помещения) стыки для обеспечения высокого сопротивления паропроницанию загерметизировать полиэтиленовым уплотнительным шнуром из Вилатерма и силиконовым герметиком, либо установить пароизоляционную уплотнительную ленту (ПУЛ). Допустимы и другие варианты обеспечения требуемого сопротивления паропроницаемости, в том числе с применением наличника из ПВХ с плотным его примыканием к поверхности откоса и профиля коробки. После заполнения полости с внутренней стороны стыка прибивается наличник. |
|
|
|
|||||||||
|
7. |
Утепление горизонтальных стыков |
Утепление горизонтальных стыков производится с помощью теплоизоляционных вкладышей из минваты, оклеенных с 4-х сторон бутеролом, полиэтиленовой пленкой или стеклотканью с применением клея типа КН-2 и/или из пенополистирола. Теплоизоляционный вкладыш помещают между торцами панелей перекрытия и наружными стенами. Наращивание вкладышей из минваты по длине осуществляют, вставляя каждый последующий вкладыш в соединительный напуск защитной оболочки предыдущего вкладыша. |
Температура не ниже -20°С при отсутствии атмосферных осадков |
Герметизирующий утепляющий вкладыш (УП-1 УП-2) ТУ 400-2-440-88 |
|
|||||||||
|
8. |
Утепление вертикальных стыков |
Утепление вертикальных стыков производится с помощью теплоизоляционных вкладышей из минваты, обернутых стеклотканью. Вкладыш помещают в колодец и плотно прижимают к бетонным поверхностям и воздухозащитной ленте на клее типа КН-2, который наносится на воздухозащитную ленту и боковые стенки колодца. Установленные вкладыши должны плотно прилегать к поверхностям колодца по всей высоте стыка. В местах стыкования теплоизоляционных пакетов между ними не должно быть зазоров. |
|
|
|
|||||||||
III. СДАТОЧНО-ПРИЕМОЧНЫЕ ИСПЫТАНИЯ
1. Напыленные композиции должны обеспечить равномерное заполнение стыка на всю длину и глубину. В оконных, дверных блоках допускается с внутренней стороны стыка оставить незаполненный зазор, если его глубина со стороны наличника не превышает 10 мм. С наружной стороны стыки должны быть заделаны нетвердеющими мастиками и зачеканены полимерцементным раствором, если величина зазора (с наружной стороны) между стеновой панелью и оконным (дверным) блоком превышает 20 мм.
2. Геометрические размеры теплоизоляционных вкладышей должны соответствовать размерам утепляемых стыков и плотно без зазоров прилегать к их поверхностям. В местах соединения теплоизоляционных вкладышей не должно быть зазоров.
IV. ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ
1. При производстве работ по теплоизоляции стыков должны соблюдаться требования СНиП III 4-80* "Техника безопасности в строительстве", "Правила пожарной безопасности при производстве строительно-монтажных работ" (утвержденных ГУПО МВД СССР 26.02.86г.).
2. Перед началом работ по теплоизоляции стыков на строительной площадке должны быть вывешены плакаты и предупредительные надписи, разъясняющие безопасные приемы выполнения работ.
3. Теплоизолировщики должны:
а) быть обучены безопасным и прогрессивным приемам выполнения соответствующих операций технологического цикла;
б) иметь наряд-допуск на производство теплоизоляционных работ.
4. Исходные компоненты однокомпонентных систем "Вилан-405", Полимерфлекс, Макрофоам и монтажных пен типа "Макрофлекс" представляют собой вязкую токсичную жидкость. Под влиянием влаги воздуха происходит реакция полимеризации с образованием малотоксичного полимера - пенополиуретана.
5. Для предотвращения искрообразования запрещается вскрывать металлическую тару с клеями, растворителями или ЛВЖ, ударяя по ней стальными предметами. Открывать тару следует не искрящим бронзовым инструментом или деревянной конопаткой.
6. Пустую тару из под клея и растворителей запрещается оставлять на перекрытии или в будке герметчиков ввиду ее взрыво- и пожароопасности.
7. Запрещается использовать баллоны, а также держать пустые баллоны при открытом огне и температуре выше +50°С.
8. При подготовке исходных компонентов, заполнении баллонов и напылении должны быть предусмотрены меры, обеспечивающие безопасные условия труда, т. к. эти процессы могут сопровождаться загрязнением воздуха за счет испарения токсичных веществ.
9. Работы по заполнению баллонов "Вилан-405" должны производиться в отдельном помещении, оборудованном эффективной приточно-вытяжной вентиляцией, обеспечивающей содержание вредных веществ, выделяющихся в воздушную среду в ходе технологического процесса, в пределах ПДК.
10. При заделке стыков оконных и дверных блоков в заводских условиях работы по напылению пенополиуретановых композиций производят на отделочных конвейерах, снабженных местной вытяжной вентиляцией.
11. При перерывах в работе с герметиком более, чем на 15-30 мин. сопло и вентиль необходимо очистить от остатков герметика.
12. К работам по заполнению баллонов исходными компонентами и нанесению пенополиуретановой композиции допускают лиц, достигших 18-летнего возраста, прошедших инструктаж по технике безопасности и ознакомленных с санитарными требованиями и с основными свойствами пенопласта, а также с мерами пожарной безопасности.
13. Все работающие должны быть обеспечены хлопчатобумажной спецодеждой, защитными очками и резиновыми перчатками (тип 1 по ГОСТ 20010-74).
14. При попадании пенополиуретана в глаза они должны быть немедленно промыты водой или 1-3 % раствором поваренной соли.
15. Свежие пятна "Макрофлекса" легко удаляются растворителем типа ацетона, а отверждающая пена - механическим путем.
16. Запрещается прием пищи и курение в производственных помещениях и на участках хранения компонентов.
17. Перед курением и приемом пищи необходимо тщательно мыть руки теплой водой с мылом.
18. Производственные помещения должны быть обеспечены противопожарным оборудованием и средствам пожаротушения. При горении системы выделяются токсичные вещества, поэтому при возникновении пожара пламя необходимо тушить водой, обязательно применяя при этом противогазы фильтрующие марки "БКФ" или изолирующие, т. к. при горении и разложении пенополиуретана выделяются хлор- и фосфорсодержащие соединения, окись углерода, пары изоциантов, цианистый водород и другие токсичные пары и газы.
19. Электрооборудование будки герметчиков должно быть заземлено. Включать и выключать его разрешается только дежурному электрику.
Рис. 1 Заделка горизонтального "открытого" стыка
1 - панели наружных стен;
2 - покрытие грунтовочным составом;
3 - герметизирующий и утепляющий вкладыш;
4 - утепляющий вкладыш.

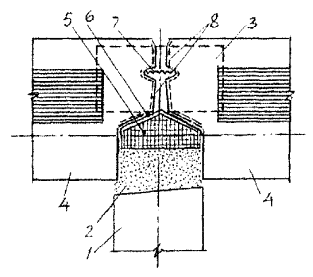

Рис. 2 Заделка вертикального "открытого" стыка
1 - панель внутренней стены;
2 - цементный раствор;
3 - слив из алюминия в местах пересечения вертикальных и горизонтальных стыков;
4 - панели наружной стены;
5 - утепляющий вкладыш;
6 - воздухозащитная лента на клее;
7 - водоотбойная лента;
8 - покрытие грунтовочным составом.

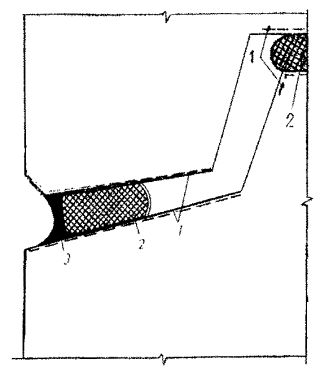

Рис. 3 Заделка горизонтального закрытого стыка:
1 - поверхности панелей наружных стен, покрытые грунтовочным составом;
2 - уплотняющая прокладка "Вилатерм";
3 - вулканизующийся герметик.
Рис. 4 Заделка вертикального закрытого стыка:
1 - вулканизующийся герметик;
2 - "Вилатерм", установленный "насухо";
3 - панели наружной стены;
4 - поверхности, покрытые грунтовочным составом;
5 - "Вилатерм", установленный на клее;
6 - воздухозащитная лента на клее;
7 - утепляющий вкладыш.

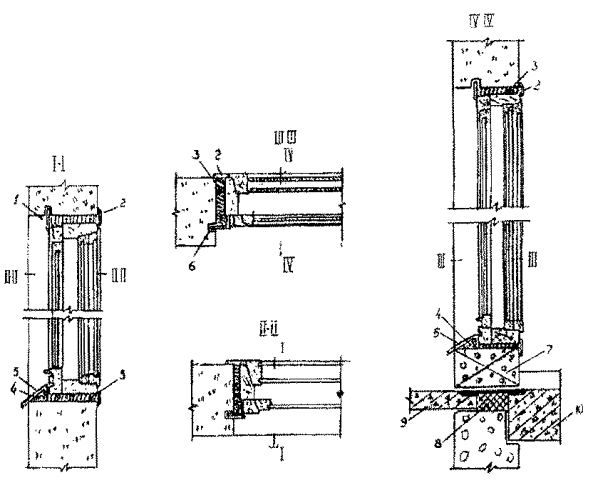

Рис. 5 Пример теплоизоляции оконных и балконных блоков с использованием пенополиуретановых пен
1 - деревянный штапик; 2 - наличник; 3 - монтажная пена; 4 - деревянный клин; 5 - фартук из кровельного железа; 6 - профрезерованная щель; 7 - ячеистобетонные блоки мелкой резки; 8 - утеплитель; 9 - балконная плита; 10 - плита перекрытия.
|
|
