СССР

ОПОРЫ - СТОЙКИ ВЕРТИКАЛЬНЫХ АППАРАТОВ

Типы, конструкция и размеры

АТК 24.200.03-90

АЛЬБОМ ТИПОВЫХ КОНСТРУКЦИЙ

Дата введения 01.01.91

1. Настоящий альбом типовых конструкций (АТК) распространяется на опоры-стойки (далее опоры) для стационарных вертикальных стальных сосудов и аппаратов (далее аппаратов) при допускаемых нагрузках на одну опору 4, 10, 25, 40, 63, 100, 160, 250 кН.

АТК не распространяется на опоры для эмалированных аппаратов в случае непосредственной установки на днищах или обечайках, имеющих покрытия.

2. АТК устанавливает четыре типа опор:

1 - опоры из листового проката для аппаратов с эллипсоидными и коническими днищами с нагрузкой на опору от 4 до 250 кН;

2 - опоры из труб для аппаратов с эллипсоидными днищами с нагрузкой на опору от 10 до 160 кН;

3 - опоры из уголков для аппаратов с эллипсоидными и коническими днищами с нагрузкой на опору от 25 до 100 кН;

4 - опоры облегченные для аппаратов с эллипсоидными и коническими (с углом при вершине 90°) днищами с нагрузкой на опору от 4 до 100 кН.

3. Опоры типа 1 имеют два исполнения:

1 - сварные;

2 - штампованные.

4. Конструкция и размеры опор должны соответствовать:

для опор типа 1 исполнения 1 - черт. 1 и табл. 1;

то же               1 исполнения 2 - черт. 2 и табл. 2;

  "                    2                         - черт. 3 и табл. 3;

  "                    3                         - черт. 4 и табл. 4;

  "                    4                         - черт. 5 и табл. 5.

Масса опор указана в табл. 6.

5. Число опор определяется расчетом по ГОСТ 26202 и конструктивными соображениями.

6. Резьбовое отверстие d₁ принято для регулировочных винтов по ATK 24.200.01.

Примечание: При выборе опоры нагрузка на одну опору от массы аппарата в монтажном состоянии не должна превышать допускаемой нагрузки на регулировочный винт.

7. Опоры должны изготовляться в соответствии с требованиями настоящего стандарта, техническими требованиями ОСТ 26-291, по чертежам, утвержденным в установленном порядке.

8. Материал деталей опор: листовой и угловой прокат - Ст3сп, трубы - сталь 10. Допускается применение других марок сталей с механическими характеристиками не ниже указанных марок. Материал опор должен соответствовать условиям эксплуатации аппарата в соответствии с требованием ОСТ 26-291.

9. Опоры привариваются непосредственно к днищу аппарата или через подкладные листы. Необходимость установки подкладных листов определяется расчетом по ГОСТ 26202.

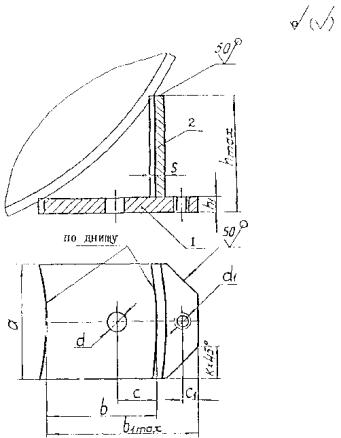

Опора типа 1 исполнения 1

Черт. 1

Таблица 1

Размеры в мм

Опора типа 1 исполнения 2

1. Опора 2. Лист опорный

Черт. 2

Таблица 2

Размеры в мм

Опора типа 2

Черт. 3

Таблица 3

Размеры в мм

Опора типа 3

Черт. 4

Таблица 4

Размеры в мм

Опора типа 4

Черт. 5

Таблица 5

Размеры в мм

Таблица 6

Масса опор

Масса, кг, не более

Примечание: Масса указана при высоте опор h_max и плотности стали 7,85 г/см³.

10. Для приварки опор к аппарату из коррозионно-стойкой стали с целью исключения контактной коррозии необходимо применять подкладные листы из коррозионно-стойкой стали толщиной равной или более толщины днища или обечайки аппарата.

11. Сварку опор типа 1 исполнения 1, типа 3 и 4 производить сплошным двухсторонним швом. Сварку опор типа 2 производить сплошным односторонним швом. Сварку опор типа 1 исполнения 2 производить прерывистым швом.

Приварку опор типа 1 к днищу или подкладному листу производить сплошным двухсторонним швом. Приварку опор типа 2 и 4 к днищу или подкладному листу, а также опор типа 3 к обечайке или подкладному листу производить сплошным односторонним швом.

12. Предельные отклонения отверстия Н 14, остальных . Поле допуска резьбы 6Н по ГОСТ 16093.

13. Шероховатость поверхности отверстия d должна соответствовать 25, резьбы d₁ - 63.

14. Опоры, поставляемые по кооперации, маркировать. В маркировке указывать условное обозначение опоры (без слова "опора-сточка"), марку материала и товарный знак завода-изготовителя. Способ и место маркировки указывается в технической документации.

15. Опоры должны быть окрашены.

16. Привязка опор типа 1 к аппарату приведена в обязательном приложении.

Пример условного обозначения опоры типа I, исполнения 1 с нагрузкой на опору 160 кН:

Опора-стойка 1-160-1 АТК 24.200.03-90

То-же опоры типа 2 с нагрузкой на опору 10 кН:

Опора-стойка 2-10 АТК 24.200.03-90

Черт. 6

Размеры в мм

Примечание: Черт. 6 не регламентирует число опор

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН УкрНИИхиммаш

РАЗРАБОТЧИКИ Г.В. Почтарев, Л.В. Чащина. В.В. Проголаев, С.А. Белов

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого машиностроения СССР от 19.06.90 № ВА-002-1-6288

3. ЗАРЕГИСТРИРОВАН НИИхиммашем за №24.200.03-90 от 13.06.90

4. СВЕДЕНИЯ О СРОКАХ И ПЕРИОДИЧНОСТИ ПРОВЕРКИ ДОКУМЕНТА

Срок первой проверки 1996 г.

Периодичность проверки 5 лет.

5. ВЗАМЕН ОСТ 26-665-7

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
