ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ

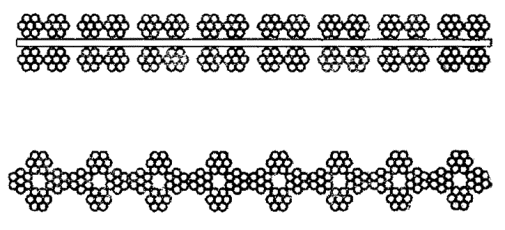

КАНАТ ПЛОСКОЙ КОНСТРУКЦИИ
8´4´7(1+6)
ГОСТ 3091-80
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1996
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КАНАТ ПЛОСКОЙ КОНСТРУКЦИИ Сортамент Flat rope construction |
ГОСТ
|
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 срок введения установлен
с 01.01.82
Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92).
1. Настоящий стандарт распространяется, на плоские стальные канаты.
2. Канаты подразделяются по признакам
по назначению:
грузолюдские - ГЛ,
грузовые - Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по способу свивки:
нераскручивающиеся - Н;
по точности изготовления:
нормальной,
повышенной - Т.
по степени уравновешенности:
рихтованные - Р,
нерихтованные.
(Измененная редакция, Изм. № 2).
Примеры условных обозначений
Плоский канат шириной 83 мм, грузолюдского назначения, из проволоки без покрытия, марки В, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):
Канат 83-ГЛ-В-Н-Т-1370 ГОСТ 3091-80
То же, шириной 107 мм, грузового назначения, марки 1, оцинкованный по группе Ж, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2, (160 кгс/мм2):
Канат 107-Г-1-Ж-Н-Т-1570 ГОСТ 3091-80
(Измененная редакция, Изм. № 2).
3. Размер канатов и основные параметры его должны соответствовать указанным в таблице.
4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
|
Размеры каната, мм |
Диаметр проволоки, мм |
Расчетная площадь сечения всех проволок, мм2 |
Ориентировочная масса 1000 м смазанного каната, кг |
Маркировочная группа, Н/мм2 (кгс/мм2) |
||||||||
|
ширина |
толщина |
центральной |
в слое |
1370(140) |
1470(150) |
1570(160) |
1670(170) |
1770(180) |
1860(190) |
1960(200) |
||
|
32 проволоки |
192 проволоки |
Суммарное разрывное усилие всех проволок в канате, Н, не менее |
||||||||||
|
72 |
11,5 |
1,3 |
1,2 |
259,62 |
2565,0 |
356000 |
381500 |
407000 |
432500 |
457500 |
483000 |
508500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
83 |
13,5 |
1,5 |
1,4 |
352,11 |
3475,0 |
483000 |
517500 |
552000 |
586500 |
621000 |
655500 |
690000 |
|
95 |
15,5 |
1,7 |
1,6 |
458,66 |
4530,0 |
629000 |
674000 |
719000 |
764000 |
809000 |
854000 |
898500 |
|
107 |
17,5 |
1,9 |
1,8 |
579,31 |
5720,0 |
794500 |
851500 |
908000 |
965000 |
1020000 |
1075000 |
1135000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
119 |
19,5 |
2,1 |
2,0 |
714,00 |
7050,0 |
979500 |
1045000 |
1115000 |
1185000 |
1255000 |
1325000 |
1395000 |
Примечание. Канаты, разрывное усилие, которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ шириной 119 мм маркировочных групп 1570 Н/мм2 (160 кгс/мм2) и 1670 Н/мм2 (170 кгс/мм2), 83-119 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.
Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки,
(Измененная редакция, Изм. № 1, 2).
|
|
