Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений
ЦНИИпромзданий

РЕКОМЕНДАЦИИ
ПО НАЗНАЧЕНИЮ АЭРОДИНАМИЧЕСКИХ
КОЭФФИЦИЕНТОВ ПРИ ОПРЕДЕЛЕНИИ
ВЕТРОВОЙ НАГРУЗКИ НА ПОКРЫТИЯ
ОДНОЭТАЖНЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
(к СНиП 2.01.07-85)

Москва 1992

Рекомендации по назначению аэродинамических коэффициентов при определении ветровой погрузки на покрытия одноэтажных зданий промышленных предприятий (к СНиП 2.01. 07-85).- М.: ЦНИИпромзданий, 1992.

Настоящие рекомендации разработаны в развитие п. 6.6 СНиП 2.01.07-85 институтом ЦННИпромзданий (В.П. Брикса - Брестская лаборатория, А.Я.Розенблюм - отдел несущих конструкции одноэтажных зданий) при участии ЦНИИСК им. Кучеренко (А.Н.Попов) на основе результатов специально поставленных аэродинамических испытаний, проведенных с целью уточнения значений аэродинамических коэффициентов при определении ветровой нагрузки.

Для работников проектных и научно-исследовательских организаций в области строительства.

Аэродинамические коэффициенты внешнего давления С (соответствующие коэффициентам Се по СНиП 2.01.07-85), приведенные в настоящих рекомендациях, следует использовать при определении ветровой нагрузки на покрытия одноэтажных зданий промышленных предприятии, геометрические параметры которых находятся в следующих пределах:

- угол между горизонтальной плоскостью и покрытием a - от 3 до 10°;

- отношение высоты здания к его пролету Н/L - от 0,3 до 0,6;

- отношение высоты фонаря к пролету здания h/L- от 0,1 до 0,2;

- отношение пролета фонаря к пролету здания а/L- от 0,3 до 0,5.

Рекомендуемые аэродинамические коэффициенты С для покрытий одноэтажных зданий приведены на схемах 1-6. Знак "плюс" у коэффициентов С соответствует направлению давления ветра на соответствующую поверхность, знак "минус" - от поверхности.

Для многопролетных зданий с фонарными надстройками коэффициенты С следует определять по схеме 6, принимая их для пятого, шестого и т.д. пролетов как дли четвертого пролета схемы.

Промежуточные значения коэффициентов С следует определять линейной интерполяцией.

Для наветренной, подветренной и боковых стен здании, a также покрытий многопролетных зданий без фонарных надстроек коэффициенты С следует определять в соответствии с указаниями СНиП 2.01.07-85.

При расчете креплений элементов в углах здания и по внешнему контуру покрытия следует учитывать местное отрицательное давление ветра с коэффициентом С = -2,0, распределенное вдоль поверхности на ширине 2,0 м.

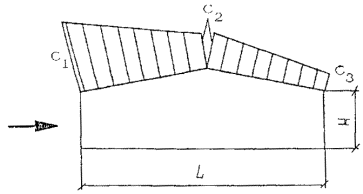

Схема 1

Таблица 1

А

Коэффициенты С

С1

С2

С3

0,3

-1,30

-0,50

-0,30

0,5

-1,25

-0,60

-0,35

0,6

-1,20

-0,65

-0,40

Схема 2

Таблица 2

H/L

h/L

a/L

Коэффициенты С

C1

C2

C3

C4

C5

0,3

0,1

0,3

-0,35

0

-0,95

-0,55

-0,35

0,5

-0,30

-0,05

-1,15

-0,55

-0,35

0,2

0,3

0,20

0,60

-0,70

-0,60

-0,40

0,5

0,25

0,55

-0,80

-0,65

-0,45

0,5

0,1

0,3

-0,60

-0,20

-0,85

-0,55

-0,35

0,5

-0,55

-0,25

-1,10

-0,60

-0,35

0,2

0,3

0

0,60

-0,70

-0,55

-0,40

0,5

0,10

0,50

-0,85

-0,65

-0,45

0,6

0,1

0,3

-0,85

-0,45

-0,85

-0,60

-0,40

0,5

-0,80

-0,60

-1,00

-0,60

-0,35

0,2

0,3

-0,15

0,60

-0,50

-0,60

-0,50

0,5

-0,05

0,45

-0,90

-0,65

-0,45

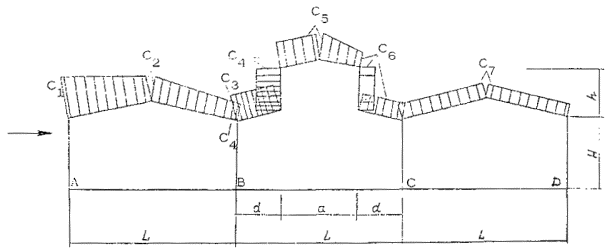

Схема 3

Для покрытия здания коэффициенты давления С следует принимать

на участке АВ по схеме 2;

на участке ВС С6=-0,40;

на участке СD С7 =-0,30.

Схема 4

Для покрытия здания коэффициенты давления С следует принимать:

на участке АВ по схеме 1;

на участке ВС по табл. 3;

на участке СD С7 - -0,25.

Таблица 3

H/L

Коэффициенты

C4

C5

C6

0,3

-0,35

-0,30

-0,30

0,5

-0,45

-0,40

-0,30

0,6

-0,50

-0,45

-0,30

Схема 5

Для покрытия здания коэффициенты давления С следует принимать:

на участке АВ по схеме 1;

на участке ВС по схеме 4;

на участке CD C7=-0,20, С8= -0,30, С9=-0,25;

на участке DE С10=-0,20.

Схема 6

Для покрытия здания коэффициенты давления С следует принимать:

на участке АВ по схеме 2;

на участке ВС С6=-0,35, С7=-0,25, С8=-0,20;

на участке CD С9=-0,20, С10=-0,30, С11=-0,20;

на участке DЕ С12=0,20.
