ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДНИЩА КОНИЧЕСКИЕ И ПЛОСКИЕ
ДНИЩА КОНИЧЕСКИЕ НЕОТБОРТОВАННЫЕ
С УГЛОМ ПРИ ВЕРШИНЕ 140°
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 12621-78
КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ДНИЩА КОНИЧЕСКИЕ НЕОТБОРТОВАННЫЕ Основные размеры Conical heads
without knuckle, apex angle 140 degrees. |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 30 января 1978 г. № 292 срок введения установлен
с 01.01.79
1. Настоящий стандарт распространяется на неотбортованные сварные днища из углеродистых, легированных и двухслойных сталей с углом при вершине 140°, предназначенные для горизонтальных сосудов и аппаратов под налив или работающих под давлением не выше 0,07 МПа (0,7 кгс/см2).
Стандарт не распространяется на днища, применяемые в сосудах и аппаратах для сжиженных газов.

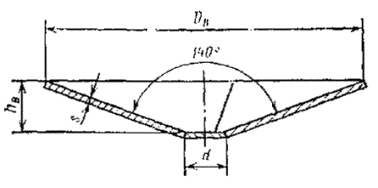

2. Конструкция и размеры днищ должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 1).
3. Днища из легированной стали допускается изготовлять с толщинами 5, 7, 9, 11, 13 мм.
4. Допускается в случае вваривания днищ внутрь корпуса изготовлять днища с наружным диаметром на 3-5 мм меньше внутреннего диаметра корпуса. При этом масса днищ должна быть пересчитана.
5. Масса у днищ подсчитана при плотности стали 7850 кг/м3. Формулы для подсчета массы даны в приложении.
(Измененная редакция, Изм. № 1).
6. Толщины стенок днищ рассчитывают по ГОСТ 14249-89.
(Введен дополнительно, Изм. № 1).
Размеры, мм
|
|
|
d |
s |
F, м2 |
V, м3 |
||||||||
|
4 |
6 |
8 |
10 |
12 |
11 |
16 |
18 |
20 |
|||||
|
Масса, кг |
|||||||||||||
|
1600 |
182 |
600 |
66,7 |
100,0 |
133,5 |
167,0 |
200,5 |
234,3 |
- |
- |
- |
1,84 |
0,18 |
|
1800 |
218 |
84,5 |
127,0 |
169,3 |
211,7 |
254,2 |
297,0 |
2,40 |
0,26 |
||||
|
2000 |
255 |
- |
157,0 |
209,2 |
261,7 |
314,1 |
367,1 |
3,04 |
0,37 |
||||
|
2200 |
291 |
190,0 |
253,4 |
317,0 |
380,4 |
444,4 |
3,74 |
0,50 |
|||||
|
2400 |
328 |
226,2 |
301,7 |
377,3 |
453,0 |
529,1 |
4,50 |
0,65 |
|||||
|
2500 |
346 |
258,4 |
328,2 |
410,5 |
492,5 |
574,3 |
5,21 |
0,73 |
|||||
|
2600 |
364 |
266,0 |
354,8 |
444,0 |
532,5 |
621,2 |
5,64 |
0,83 |
|||||
|
2800 3000 |
400 |
308,5 |
411,6 |
515,0 |
617,5 |
720,7 |
824,0 |
6,54 |
1,03 |
||||
|
437 |
354,2 |
472,6 |
591,0 |
709,0 |
827,7 |
938,5 |
7,23 |
1,28 |
|||||
|
3200 |
473 |
- |
537,8 |
672,6 |
807,5 |
942,0 |
1076,6 |
8,55 |
1,55 |
||||
|
3400 |
510 |
607,2 |
759,5 |
911,5 |
1063,5 |
1215,0 |
1368,0 |
1520,4 |
9,65 |
1,86 |
|||
|
3600 |
800 |
- |
850,5 |
1020,5 |
1190,5 |
1360,0 |
1532,0 |
1702,1 |
10,81 |
2,20 |
|||
|
3800 |
542 |
947,6 |
1138,0 |
1327,0 |
1515,6 |
1706,6 |
1897,0 |
12,05 |
2,57 |
||||
|
4000 |
582 |
1050,2 |
1260,2 |
1470,5 |
1679,7 |
1891.3 |
2102,0 |
13,35 |
3,02 |
||||
Примечания:
1. F - внутренняя поверхность днища, V - объем днища.
2. Допускается отклонение массы днищ в пределах ±3 %.
Пример условного обозначения днища диаметром 2000 мм, толщиной s = 10 мм:
Днище 2000-10 ГОСТ 12621-78
ПРИЛОЖЕНИЕ
Справочное
ФОРМУЛЫ ДЛЯ ПОДСЧЕТА МАССЫ ДНИЩ
1. Масса днищ G определяется по формуле
,
где
- поверхность днища (развертка
по средней линии), (см. чертеж),
м2;
s - толщина стенки, м;
-
плотность, кг/м3.
Развертка
(Измененная редакция, Изм. № 1).
2. Размеры развертки подсчитаны по средней линии без учета припуска на обрезку по следующей формуле:
F
= 0,785´
+ 0,785d2,
L = 1,065Dcp;
B = 0,99L;
= 1,065
,
Dcp = D
+ 0,34s;
0,34s;
β = 338º24'
|
|
