ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАСОСЫ ЦЕНТРОБЕЖНЫЕ НЕФТЯНЫЕ
ДЛЯ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 12124-87
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАСОСЫ ЦЕНТРОБЕЖНЫЕ НЕФТЯНЫЕ ДЛЯ Типы и основные параметры Centrifugal oil pumps for pipe - lines. Types and basic parameters. |
ГОСТ 12124-87 |
Дата введения 01.01.89
1. Настоящий стандарт распространяется на центробежные насосы (далее - насосы), предназначенные для подачи в системах магистральных трубопроводов нефти и нефтепродуктов (в том числе широкой фракции легких углеводородов) с температурой от минус 5 до плюс 80 °С, кинематической вязкостью не более 3-10-4 м2/с, в процентах по объему, не более:
серы в несвободном состоянии - 3,5;
парафина - 7;
механических примесей линейным размером не более 0,5 мм - 0,06.
2. Насосы изготовляют следующих типов:
НМ - нефтяной магистральный;
НПВ - нефтяной подпорный вертикальный;
НОУ - нефтяной откачки утечек.
3. Насосы следует изготовлять в климатическом исполнении УХЛ; категории размещения по ГОСТ 15150-69 при эксплуатации должны быть:
для насосов типа НМ с
подачами 0,035 м
/с (125 м
/ч) - 0,197 м
/с (710 м
/ч) - 1;
для насосов типа НМ с
подачами более 0,197 м
/с (710 м
/ч) - 4 (для серийно выпускаемых) и 1 для модернизируемых и
перспективных типоразмеров.
При категории размещения 1 насосов НМ нижнее рабочее значение температуры окружающего воздуха должно быть не ниже минус 29 °С; при категории размещения 1 насосов типа НПВ и НОУ нижнее рабочее значение температуры окружающего воздуха должно быть не ниже минус 50 °С.
4. Насосы должны допускать параллельную работу.
5.
Насосы типа НМ с подачами до 0,1 м
/с (360 м3 /ч) и насос типоразмера НМ 1250-400 должны
допускать последовательную работу двух, остальные - трех одновременно
работающих насосов. Насосы с напорами более 550 м последовательной работы не
допускают.
6. Насосы типа НПВ с подачами до 0,347 м3/с (1250 м3/ч) должны допускать последовательную работу двух одновременно работающих насосов.
7. Основные параметры насосов для номинальных режимов должны соответствовать указанным в табл. 1.
8. Рабочие режимы насосов должны соответствовать полям Q-Н, приведенным на чертеже.
Допускается изменение подачи и напора насосов в пределах полей Q-Н обточкой рабочих колес по наружному диаметру. Вариантов обточек должно быть не более трех, при этом допускается снижение значений КПД от указанных в табл. 1 не более чем на 3 %.
9. В насосах типа НМ с подачами 0,347 м3/с (1250 м3/ч) и более допускается применять сменные роторы с параметрами, указанными в табл. 2. Допускается обточка рабочих колес до 10 % по наружному диаметру, вариантов обточек должно быть не более трех, при этом снижение КПД от указанных в табл. 2 - не более 3 %.
10. Структурная схема условного обозначения насоса должна быть:
|
Насос |
XXX |
XXXX |
XX |
X |
||||
|
|
|
|
Порядковый номер модернизации |
||||
|
|
|
Напор насоса, м |
|||||
|
|
Подача насоса, м |
||||||
|
Тип насоса |
|||||||
/ч11. Пример условного обозначения центробежного вертикального подпорного насоса с подачей 0,347 м3/с (1250 м3/ч) и напором 60 м:
Насос НПВ 1250-60
То же, с первой модернизацией:
Насос НПВ 1250-60-1
Таблица 1
|
Обозначение типоразмера |
Код ОКП |
Подача, Q, м3/с (м3/ч) |
Напор, Н |
Предельное давление МПа (кгс/см2) |
Допускаемый кавитационный запас ΔhД, м, не более |
КПД η, %, не менее |
Частота вращения (синхронная), п с-1 (об/мин) |
Масса, кг, не более |
|
|
м |
Пред. откл., % |
||||||||
|
НМ 125-550 |
36 3141 1840 07 |
0,035 (125) |
550 |
+5 -3 |
9,81 (100) |
4,0 |
72 |
50 (3000) |
2400** 2100 |
|
НМ 180-500 |
36 3141 1830 09 |
0,050 (180) |
500 |
4,0 |
74 |
2400** 2100 |
|||
|
НМ 250-475 |
36 3141 1760 06 |
0,069 (250) |
475 |
4,0 |
77 |
3000** 2700 |
|||
|
НМ 360-460 |
36 3141 1770 04 |
0,100 (360) |
460 |
4,5 |
80 |
3000** 2700 |
|||
|
НМ 500-300 |
36 3141 0530 00 |
0,139 (500) |
300 |
4,5 |
80 |
3250** 2950 |
|||
|
НМ 710-280 |
36 3141 0470 06 |
0,197 (710) |
280 |
6,0 |
80 |
3250** 2950 |
|||
|
НМ 1250-260*** |
36 3141 0540 09 |
0,347 (1250) |
260 |
7,35 (75) |
18 |
81 |
2810 |
||
|
НМ 2500-230 |
36 3141 0550 07 |
0,694 (2500) |
230 |
32 |
86 |
3920 |
|||
|
НМ 3600-230 |
36 3141 0560 05 |
1,000 (3600) |
230 |
35 |
87 |
4490 |
|||
|
НМ 7000-210 |
36 3141 0580 01 |
1,944 (7000) |
210 |
52 |
89 |
6130 |
|||
|
НМ 10000-210 |
36 3141 0590 10 |
2,778 (10000) |
210 |
65 |
89 |
9800 |
|||
|
НПВ 150-60 |
36 3141 1790 00 |
0,042 (150) |
60 |
1,57 (16) |
3,0 |
72 |
1270 |
||
|
НПВ 300-60 |
36 3141 1780 03 |
0,083 (300) |
60 |
4,0 |
75 |
1300 |
|||
|
НПВ 600-60 |
36 3141 1870 01 |
0,167 (600) |
60 |
+5 -5 |
4,0 |
77 |
25 (1500) |
3000 |
|
|
НПВ 1250-60*** |
36 3141 2000 02 |
0,347 (1250) |
60 |
2,2 |
80 |
11940 |
|||
|
НПВ 2500-80*** |
36 3141 2010 00 |
0,694 (2500) |
80 |
3,2 |
84 |
11870 |
|||
|
НПВ 3600-90 |
36 3141 2020 09 |
1,000 (3600) |
90 |
4,8 |
84 |
17000 |
|||
|
НПВ 5000-120 |
36 3141 2030 07 |
1,389 (5000) |
120 |
5,0 |
85 |
16700 |
|||
|
НОУ 50-350 |
36 3141 1340 00 |
0,014 (50) |
350 |
4,41 (45) |
3,0 |
61 |
50 (3000) |
3210 |
|
|
НМ 200-800* |
36 3141 |
0,056 (200) |
800 |
+5 -3 |
9,81 (100) |
4,0 |
75 |
2250 |
|
|
НМ 500-800* |
36 3141 |
0,139 (500) |
800 |
4,5 |
80 |
4000 |
|||
|
НМ 1250-400* |
36 3141 |
0,347 (1250) |
400 |
60 |
81 |
100 (6000 |
3500 |
||
|
НМ 2500-710* |
36 3141 |
0,694 (2500) |
710 |
7,85 (80) |
160 |
82 |
136,7 (8200) |
6000 |
|
* Параметры, массы и поля Q-Н уточняют после серийного освоения насосов.
** Массы указаны с учетом масс трубопроводной обвязки и рамы.
*** Значения КПД - после модернизации насосов.
Примечание. Напор, допускаемый кавитационный запас и КПД указаны для воды с кинематической вязкостью 0,01 10-4 м2/с.

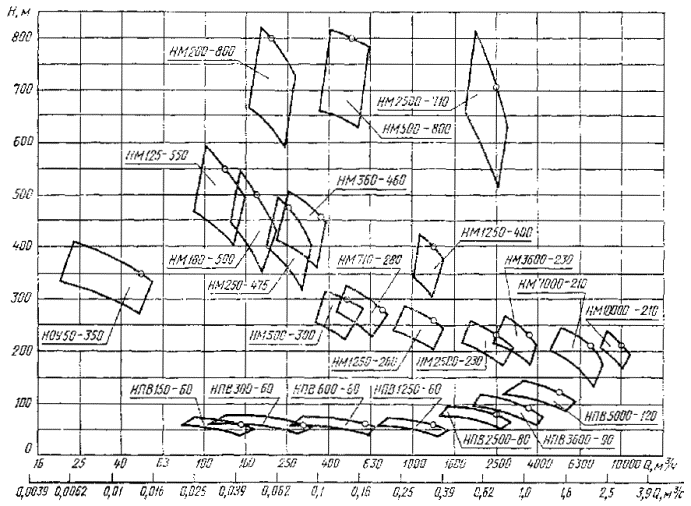

Поля Q-H
Примечание. Поля Q-Н указаны для воды с кинематической вязкостью 0,01 10-4 м2/с.
Таблица 2
|
Обозначение типоразмера насоса |
Подача насосов со сменными роторами, |
Напор Н, м |
Допускаемый кавитационный запас ΔhД, м, не более |
КПД η, %, не менее |
|
|
%, от Qном |
м3/с (м3/ч) |
||||
|
НМ 1250-260 |
70 |
0,250 (&00) |
255 |
16 |
79 |
|
|
125 |
0,435 (1565) |
260 |
26 |
78 |
|
НМ 2500-230 |
50 |
0,347 (1250) |
220 |
25 |
81 |
|
|
70 |
0,500 (1800) |
225 |
27 |
83 |
|
|
125 |
0,875 (3150) |
220 |
38 |
83 |
|
НМ 3600-230 |
50 |
0,500 (1800) |
220 |
33 |
81 |
|
|
70 |
0,694 (2500) |
225 |
35 |
84 |
|
|
125 |
1,250 (4500) |
220 |
45 |
83 |
|
НМ 7000-210 |
50 |
0,972 (3500) |
200 |
42 |
81 |
|
|
70 |
1,389 (5000) |
210 |
45 |
85 |
|
|
125 |
2,430 (8750) |
210 |
60 |
85 |
|
НМ 10000-210 |
50 |
1,389 (5000) |
205 |
45 |
80 |
|
|
70 |
1,944 (7000) |
210 |
60 |
84 |
|
|
125 |
3,472 (125,00) |
210 |
97 |
87 |
Примечания:
1. Предельные отклонения по напору +5, -3 % от указанных в табл. 2.
2. Напор, допускаемый кавитационный запас, КПД указаны для воды кинематической вязкостью 0,01 10-4 м2/с.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
ИСПОЛНИТЕЛИ
А. В. Малик (руководитель темы); В. А. Головин, канд. техн. наук; В. П. Недоспасов; О. И. Щуренкова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.09.87 № 3710
3. ВЗАМЕН ГОСТ 12124-80
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
|
