ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРОКЛАДКИ АСБОМЕТАЛЛИЧЕСКИЕ Asbestos-metal gaskets. Design and dimensions. Technical requirements |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на прокладки асбометаллические к фланцам сосудов и аппаратов по ГОСТ 28759.3.
Требования п. 1.1 в части показателей «Внутренний диаметр аппарата - D», D1, D2; пп. 2.1, 2.3 и 2.4 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
1. КОНСТРУКЦИЯ И РАЗМЕРЫ

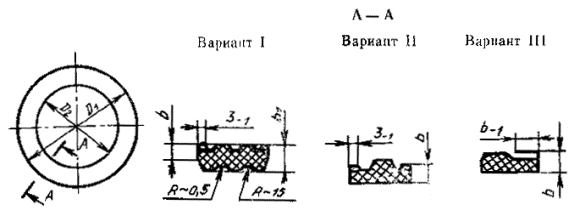

1.1. Конструкция и размеры прокладок должны соответствовать чертежу и табл. 1.
Примечания:
1. Для прокладок с оболочкой из стали b=3,4, b1=4,3.
2. Для прокладок с оболочкой из латуни и алюминия b=3,6, b1=4,5.
3. Для прокладок с D2³800 мм вариант I предпочтителен.
|
Внутренний диаметр аппарата D |
D1 |
D2 |
Давление условное, МПа |
Масса, кг |
|
|||
|
Материал оболочки |
|
|||||||
|
сталь |
алюминий |
латунь |
|
|||||
|
400 |
457 |
133 |
1,0 |
0,117 |
0,087 |
0,145 |
|
|
|
1,6 |
|
|||||||
|
2,5 |
|
|||||||
|
4219 |
4,0 |
0,124 |
0,094 |
0,160 |
|
|||
|
6,3 |
|
|||||||
|
(450) |
513 |
489 |
1,0 |
0,134 |
0,099 |
0,163 |
|
|
|
1,6 |
|
|||||||
|
2,5 |
|
|||||||
|
507 |
479 |
4,0 |
0,146 |
0,106 |
0,178 |
|
||
|
6,3 |
|
|||||||
|
500 |
563 |
539 |
1,0 |
0,146 |
0,108 |
0,181 |
|
|
|
1,6 |
|
|||||||
|
2,5 |
|
|||||||
|
557 |
529 |
4,0 |
0,150 |
0,112 |
0,187 |
|
||
|
6,3 |
|
|||||||
|
600 |
663 |
639 |
1,0 |
0,171 |
0,126 |
0,213 |
|
|
|
1,6 |
|
|||||||
|
2,5 |
|
|||||||
|
657 |
639 |
4,0 |
0,180 |
0,140 |
00140 |
|
||
|
669 |
641 |
6,3 |
|
|||||
|
700 |
763 |
739 |
1,0 |
0,197 |
0,148 |
0,246 |
|
|
|
1,6 |
|
|||||||
|
773 |
749 |
2,5 |
0,200 |
0,150 |
0,250 |
|
||
|
757 |
729 |
4,0 |
0,239 |
0,179 |
0,298 |
|
||
|
774 |
746 |
6,3 |
0,241 |
0,181 |
0,302 |
|
||
|
800 |
865 |
841 |
1,0 |
0,225 |
0,168 |
0,280 |
|||
|
1,6 |
|||||||||
|
875 |
851 |
2,5 |
0,229 |
0,170 |
0,285 |
||||
|
869 |
833 |
4,0 |
0,270 |
0,202 |
0,337 |
||||
|
884 |
846 |
6,3 |
0,300 |
0,221 |
0,370 |
||||
|
900 |
965 |
941 |
1,0 |
0,251 |
0,187 |
0,313 |
|||
|
1,6 |
|||||||||
|
977 |
953 |
2,5 |
0,256 |
0,198 |
0,319 |
||||
|
969 |
933 |
4,0 |
0,307 |
0,226 |
0,377 |
||||
|
989 |
953 |
6,3 |
0,326 |
0,233 |
0,385 |
||||
|
1000 |
1065 |
1037 |
1,0 |
0,324 |
0,241 |
0,402 |
|||
|
1,6 |
|||||||||
|
1079 |
1051 |
2,5 |
0,327 |
0,248 |
0,410 |
||||
|
1074 |
1038 |
4,0 |
0,385 |
0,288 |
0,478 |
||||
|
1094 |
1058 |
6,3 |
0,401 |
0,298 |
0,509 |
||||
|
1100 |
1167 |
1139 |
1,0 |
0,355 |
0,267 |
0,446 |
|||
|
1,6 |
|||||||||
|
1189 |
1161 |
2,5 |
0,363 |
0,272 |
0,485 |
||||
|
1139 |
4,0 |
0,421 |
0,327 |
0,524 |
|||||
|
1205 |
1155 |
6,3 |
0,431 |
0,379 |
0,536 |
||||
|
1200 |
1267 |
1237 |
1,0 |
0,384 |
0,388 |
0,479 |
|||
|
1,6 |
|||||||||
|
11295 |
1267 |
2,5 |
0,391 |
0,233 |
0,487 |
||||
|
1289 |
1239 |
4,0 |
0,515 |
0,388 |
0,647 |
||||
|
1309 |
1259 |
6,3 |
0,567 |
0,422 |
0,703 |
||||
|
(1300) |
1366 |
1338 |
1,0 |
0,424 |
0,320 |
0,528 |
|||
|
1,6 |
|||||||||
|
1398 |
1370 |
2,5 |
0,431 |
0,325 |
0,536 |
||||
|
1388 |
1338 |
4,0 |
0,555 |
0,420 |
0,696 |
||||
|
1416 |
1366 |
6,3 |
0,607 |
0,454 |
0,752 |
||||
|
1400 |
1468 |
1442 |
1,0 |
0,448 |
0,338 |
0,560 |
|||
|
1442 |
1,6 |
||||||||
|
1504 |
1476 |
2,5 |
0,455 |
0,348 |
0,625 |
||||
|
1493 |
1443 |
4,0 |
0,669 |
0,498 |
0,829 |
||||
|
1520 |
1470 |
6,3 |
0,778 |
0,609 |
0,876 |
||||
|
(1500) |
1568 |
1540 |
1,0 |
0,565 |
0,429 |
0,692 |
|||
|
1580 |
1552 |
1,6 |
|||||||
|
1606 |
1574 |
2,5 |
0,572 |
0,439 |
0,752 |
||||
|
160,2 |
1552 |
4,0 |
0,786 |
0,589 |
0,948 |
||||
|
1625 |
1575 |
6,3 |
0,895 |
0,700 |
0,992 |
||||
|
1600 |
1680 |
1648 |
1,0 |
0,601 |
0,456 |
0,736 |
|||
|
1,6 |
|||||||||
|
1706 |
1674 |
2,5 |
0,611 |
0,463 |
0,748 |
||||
|
1706 |
1656 |
4,0 |
0,611 |
0,463 |
0,748 |
||||
|
1730 |
1680 |
6,3 |
0,723 |
0,575 |
0,794 |
||||
|
(1700) |
1780 |
1748 |
1,0 |
0,637 |
0,483 |
0,781 |
|||
|
1,6 |
|||||||||
|
1800 |
1881 |
1849 |
1,0 |
0,673 |
0,511 |
0,825 |
|||
|
1,6 |
|||||||||
|
1908 |
1876 |
2,5 |
0,683 |
0,518 |
0,837 |
||||
|
(1900) |
1985 |
1953 |
1,0 |
0,712 |
0,540 |
0,872 |
|||
|
1,6 |
|||||||||
|
2000 |
2084 |
2044 |
1,0 |
0,908 |
0,677 |
1,130 |
|||
|
1,6 |
|||||||||
|
2000 |
2114 |
2074 |
2,5 |
0,919 |
0,689 |
1,156 |
|||
|
2200 |
2284 |
2244 |
1,0 |
0,993 |
0,742 |
1,245 |
|||
|
1,6 |
|||||||||
|
2400 |
2488 |
2448 |
1,0 |
1,066 |
0,791 |
1,318 |
|||
|
1,6 |
|||||||||
|
2600 |
2693 |
2657 |
1,0 |
1,174 |
0,880 |
1,469 |
|||
|
2698 |
2662 |
1,6 |
|||||||
|
2800 |
2693 |
2857 |
1,0 |
1,285 |
0,949 |
1,572 |
|||
|
2902 |
2866 |
1,6 |
|||||||
|
3000 |
3104 |
3064 |
1,0 |
1,380 |
1,015 |
1,686 |
|||
|
1,6 |
|||||||||
|
3200 |
3304 |
3264 |
1,0 |
1,464 |
1,080 |
1,798 |
|||
|
1,6 |
|||||||||
|
3400 |
3504 |
3464 |
1,0 |
1,529 |
1,144 |
1,908 |
|||
|
3600 |
3704 |
3664 |
1,0 |
1,630 |
1,218 |
2,020 |
|||
|
3800 |
3914 |
3874 |
1,0 |
1,714 |
1,282 |
2,144 |
|||
|
4000 |
4114 |
7074 |
1,0 |
1,800 |
1,356 |
2,242 |
|||
|
Примечание. Размеры, указанные в скобках, применять не рекомендуется. |
|||||||||
Пример условного обозначения прокладки с материалом оболочки из алюминия диаметром 600 мм на условное давление 1,6 МПа.
Прокладка 600-1,6-1 ГОСТ 28759.7-90
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Прокладки должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.
2.2. Материал оболочек прокладок должен соответствовать табл. 2.
Материал оболочек прокладок выбирается в каждом отдельном случае в зависимости от условий эксплуатации.
Материал наполнителя прокладок - картон асбестовый по ГОСТ 2850 или бумага асбестовая по ГОСТ 23779.
|
Шифр |
Оболочка |
||
|
Материал |
Толщина |
Температура, °С |
|
|
1 |
Лента АД0М или АД1М ГОСТ 13726 |
0,3 |
до +425 |
|
2 |
Лента НМЛ63 ГОСТ 2208 |
0,3 |
до +425 |
|
3 |
Лента М-НТ-12Х13 ГОСТ 4986 |
0,2 |
до +450 |
|
4 |
Лента М-НТ-08Х18Н10Т ГОСТ 4986 |
0,2 |
до +475 |
Допускается изготовление оболочки прокладок из других материалов, исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.
2.3. Предельные отклонения номинальных размеров:
D1 - по h15; D2 - по H15; b - ±0,3 мм.
2.4. Привалочные торцовые поверхности прокладок должны быть без видимых дефектов.
3. МАРКИРОВКА
Прокладки как самостоятельные изделия (запасные части) маркировать на бирке, прикрепленной к связке прокладок, товарный знак предприятия-изготовителя, условное обозначение, марку материала и номер настоящего стандарта.
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР
2. РАЗРАБОТЧИКИ
Г.В. Мамонтов, А.Г. Вихман, С.И. Зусмановская, И.Е. Зейде, Б.С. Вольфсон, Н.П. Анисова, С.Н. Черкасова, А.М. Бубакин, Т.В. Булчинская, Т.Е. Бабкина, В.А. Заваров, В.И. Рачков, Н.С. Ананьева, Л.П. Перцев, В.В. Проголаев, В.В. Стогний, Л.П. Гапонова, Т.П. Голубова
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2976
4. Срок проверки стандарта - 1997г.
Периодичность проверки - 5 лет
5. ВЗАМЕН ОСТ 26-431-79
6. ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на которые дана ссылка |
Номер пункта |
|
ГОСТ 2208-75 |
|
|
ГОСТ 4986-79 |
|
|
ГОСТ 13726-78 |
|
|
ГОСТ 23779-79 |
