ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК ПОД ПРОКЛАДКУ ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ
ПРИВАРНЫЕ ВСТЫК ПОД ПРОКЛАДКУ
ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ.

Конструкция и размеры.

Still butt welded flanges of vessels and apparatus
for gaskets of octangular sections.
Design and dimensions

ГОСТ
28759.4-90

Дата введения 01.01.92

Настоящий стандарт распространяется на стальные приварные встык фланцы сосудов и аппаратов диаметром от 400 до 1600 мм с условным давлением от 6,3 до 16,0 МПа при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.

Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.

Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D, мм», D₁, D₂, D₃, D₄, D₆, D₇; п. 5 в части показателя «Внутренний диаметр аппарата D» настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:

1 - под прокладку восьмиугольного сечения монометаллические;

2 - под прокладку восьмиугольного сечения наплавленные коррозионно-стойкой сталью.

1.2. Конструкция и размеры должны соответствовать:

на Р_у 6,3 МПа - черт. 1, 2 и таблице,

на Р_у 8,0 - Р_у 16,0 МПа - черт. 3, 4 и таблице .

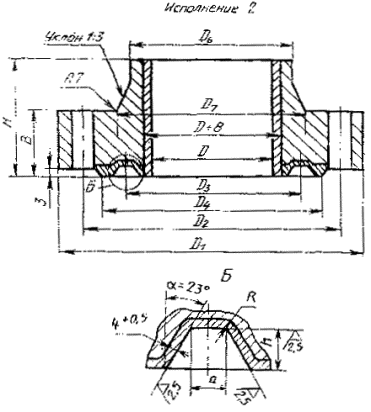

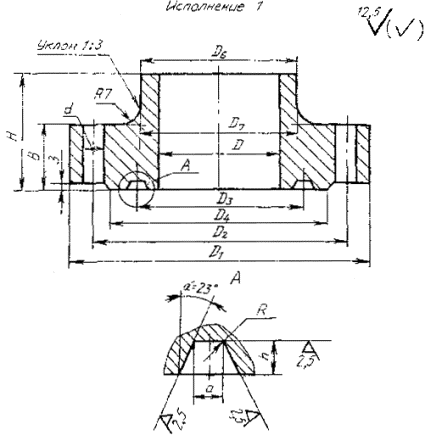

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Размеры, мм

Внутренний диаметр аппарата D	D₁	D₂	D₃	D₄	D₆	D₇	b	H	h	a	R	d	Болты, шпильки		Давление условное, МПа
Внутренний диаметр аппарата D	D₁	D₂	D₃	D₄	D₆	D₇	b	H	h	a	R	d	диаметр	количество	Давление условное, МПа
400	590	530	430	490	428	460	70	120	8	7	1,6	33	М30	20	6,3
	620	555	475	516	436	472	70	135						24	8,0
	630	565		526	442	484	76	155						24	10,0
	715	630		578	462	526	104	220	12	10		46	М42	20	16,0
(450)	640	580	510	540	478	510	75	120	8	7		33	М30	20	6,3
	675	610	525	571	488	528	72	145		9				24	8,0
	690	625		586	496	642	84	170		9				24	10,0
	775	690		638	518	586	110	235	13	12	2,4	46	М42	20	16,0
500	895	635	560	590	532	568	75	130	8	7	1,6	33	М30	24	6,3
	735	670	575	631	542	586	76	155	10	9				28	8,0
	750	685		646	550	602	88	185	10	9				28	10,0
	840	755		703	576	652	115	255	15	13	2,4	46	М42	24	16,0
600	820	750	685	710	640	680	85	145	8		1,6	33	М30	28	6,3
	845	780	675	741	648	698	85	175	12	9		33	М30	32	8,0
	885	810		762	658	718	102	210	12	9		40	М36	28	10,0
	985	890		832	688	776	130	290	15	15	2,4	52	М48	24	16,0
700	945	875	785	825	744	792	95	165	8	9	1,6	40	М36	28	6,3
	980	905	775	859	754	812	95	200	12	10		40	М36	32	8,0
	1020	935	775	883	766	832	116	240	12	10		46	М42	28	10,0
	1140	1030	790	962	800	902	152	340	17	20	2,4	60	М56	24	16,0
800	1065	985	890	935	848	904	95	180	12	9	1,6	40	М36	30	6,3
	1095	1020	875	974	860	924	106	225	13	12	2,4	40	М36	30	8,0
	1140	1055	875	1003	874	950	125	265	13	12		46	М42	32	10,0
	1290	1170	910	1094	914	1030	175	390	19	23		70	М64	24	16,0
900	1180	1110	1025	1060	952	1020	105	205	12	9	1,6	40	М36	40	6,3
	1230	1145	990	1093	968	1038	122	250	15	15	2,4	46	М42	36	8,0
	1275	1180	990	1122	982	1064	145	295	15			52	М48	32	10,0
	1485	1300	1015	1220	1028	1156	188	425	21	25		74	М68	28	16,0
1000	1300	1220	1070	1163	1056	1126	115	220	13	12		46	М42	40	6,3
	1340	1255	1090	1203	1074	1152	130	270	16	16		46	М42	40	8,0
	1390	1295	1090	1237	1090	1180	156	325	16	16		52	М48	36	10,0
	1550	1425	1120	1345	1140	1280	200	460	22	26		74	М68	32	16,0
1100	1410	1330	1170	1275	1164	1236	125	230	13	12	2,4	46	М42	44	6,3
	1475	1380	1190	1322	1180	1264	142	296	16	19		52	М48	40	8,0
	1525	1420	1190	1358	1198	1298	170	355	16	19		58	М52	36	10,0
	1695	1560	1235	1472	1252	1404	222	500	23	29		32	М76	32	16,0
1200	1520	1440	1280	1385	1268	1346	130	245	15	13		46	М42	48	6,3
	1590	1495	1290	1437	1286	1376	148	310	17	20		52	М48	44	8,0
	1645	1535	1290	1469	1304	1408	180	370	17	20		60	М56	40	10,0
	1840	1695	1350	1603	1366	1532	238	545	25	31		86	М80	32	16,0
1300	1655	1565	1365	1485	1372	1456	135	260	15	13		52	М48	48	6,3
	1700	1605	1400	1547	1392	1488	158	335	19	23		52	М48	48	8,0
	1760	1650	1400	1584	1412	1524	194	400	19	23		58	М52	44	10,0
1400	1770	1675	1460	1610	1476	1562	155	285	16	16	2,4	58	М52	44	6,3
	1825	1720	1500	1658	1498	1598	172	355	20	24		58	М52	48	8,0
	1890	1775	1500	1703	1520	1640	205	425	20	24		66	М60	44	10,0
1500	1880	1785	1600	1720	1580	1672	155	290	16	19		58	М52	52	6,3
	1950	1840	1610	1774	1604	1710	186	380	22	26		60	М56	48	8,0
	2015	1895	1610	1819	1628	1756	222	460	22	26		70	М64	44	10,0
1600	1990	1900	1705	1835	1686	1784	160	305	16	19		58	М52	56	6,3
1600	2060	1950	1710	1884	1710	1820	196	410	22	26		60	М56	52	8,0
Примечание. Размеры, указанные в скобках, применять не рекомендуется.

Пример условного обозначения фланца для аппарата исполнения 1 диаметром 1200 мм на условное давление 6,3 МПа из стали 12Х18Н10Т.

Фланец 1-1200-63-12Х18Н10Т ГОСТ 28759.4-90

1.3. Технические требования по ГОСТ 28759.5.

1.4. Масса фланцев указана в приложении.

1.5. Прокладки по ГОСТ 28759.8.

ПРИЛОЖЕНИЕ
Справочное

Таблица массы фланцев

Внутренний диаметр аппарата D, мм	Масса, кг, не более	Давление условное, МПа
400	80,2	6,3
	99,4	8,0
	108,6	10,0
	253,0	16,0
(450)	94,0	6,3
	122,0	8,0
	158,8	10,0
	313,2	16,0
500	109,7	6,3
	158,4	8,0
	197,4	10,0
	389,4	16,0
600	170,8	6,3
	213,2	8,0
	307,2	10,0
	601,1	16,0
700	246,9	6,3
	318,0	8,0
	456,9	10,0
	935,1	16,0
800	302,3	6,3
	433,0	8,0
	612,1	10,0
	1363,1	16,0
900	426,9	6,3
	613,5	8,0
	857,2	10,0
	1971,5	16,0
1000	541,0	6,3
	761,3	8,0
	1087,8	10,0
	2230,5	16,0
1100	664,3	6,3
	1001,5	8,0
	1420,0	10,0
	2897,4	16,0
1200	791,5	6,3
	1194,7	8,0
	1690,2	10,0
	3716,0	16,0
1300	985,6	6,3
	1435,2	8,0
	2070,0	10,0
1400	1236,9	6,3
	1744,2	8,0
	2491,5	10,0
1500	1363,7	6,3
	2138,1	8,0
	3044,0	10,0
1600	1604,9	6,3
1600	2482,6	8,0
Примечание. Размеры, указанные в скобках, применять не рекомендуется.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. РАЗРАБОТЧИКИ

Г.В. Мамонтов, А.Г. Вихман, С.И. Зусмановская, И.Е. Зейде, Б.С. Вольфсон, Н.П. Анисова, С.Н. Черкасова, А.М. Бубакин, Т.В. Булчинская, Т.Е. Бабкина, В.А. Заваров, В.И. Рачков, Н.С. Ананьева, Л.П. Перцев, В.В. Проголаев, В.В. Стогний, Л.П. Гапонова, Т.П. Голубова

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2976

4. Срок проверки стандарта- 1997 г.

Периодичность проверки - 5 лет

5. ВЗАМЕН ОСТ 26-428-79
