ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)
ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 17379-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ДЕТАЛИ ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ НА Ру £ 10 МПа (£ 100 кгс/см2) ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ Конструкция и размеры Seamless welded steel pipeline
components |
ГОСТ
Взамен ГОСТ 17379-77 |
Постановлением Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6712 срок действия установлен
с 01.01.85
до 01.01.90
* Переиздание (июль 1986 г.)
с Изменением № 1,
утвержденным в декабре 1984 г.; Пост. № 4187 от 10.12.84 (ИУС № 3-85).
Изменение № 2 ГОСТ 17379-83 детали трубопроводов стальные бесшовные приварные на Ру £ 10 МПа (£ 100 кгс/см2). Заглушки эллиптические. Конструкция и размеры
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 22.06.89 № 1870
Дата введения 01.01.90
1. Настоящий стандарт распространяется на стальные бесшовные приварные эллиптические заглушки на Ру £ 10 МПа (£ 100 кгс/см2).
2. Основные параметры заглушек - по ГОСТ 17380-83.
(Измененная редакция, Изм. № 2).

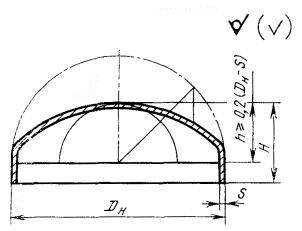

3. Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Наружный диаметр Dн |
Н |
s |
Условное давление Ру, МПа (» кгс/см2), не более |
Масса, кг, не более |
|||
|
Транспортируемые вещества |
|||||||
|
неагрессивные |
среднеагрессивные |
пар и горячая вода |
|||||
|
25 |
32 |
15 |
2,0 |
10,0 (100) |
- |
10,0 (100) |
0,1 |
|
3,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,1 |
|||
|
32 |
38 |
20 |
2,0 |
10,0 (100) |
- |
10,0 (100) |
0,1 |
|
3,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,1 |
|||
|
40 |
45 |
25 |
2,5 |
10,0 (100) |
2,5 (25) |
10,0 (100) |
0,1 |
|
4,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,2 |
|||
|
50 |
57 |
30 |
3,0 |
10,0 (100) |
4,0 (40) |
10,0 (100) |
0,2 |
|
5,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,3 |
|||
|
65 |
76 |
40 |
3,5 |
10,0 (100) |
4,0 (40) |
10,0 (100) |
0,4 |
|
6,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,5 |
|||
|
80 |
89 |
45 |
3,5 |
10,0 (100) |
4,0 (40) |
6,3 (63) |
0,6 |
|
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
0,9 |
|||
|
100 |
108 |
50 |
4,0 |
10,0 (100) |
4,0 (40) |
6,3 (63) |
0,7 |
|
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
1,3 |
|||
|
125 |
133 |
55 |
4,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
0,9 |
|
8,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
2,0 |
|||
|
150 |
159 |
65 |
4,5 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
1,5 |
|
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
2,3 |
|||
|
200 |
219 |
75 |
8,0 |
10,0 (100) |
6,3 (63) |
6,3 (63) |
4,6 |
|
10,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
5,1 |
|||
|
250 |
273 |
85 |
8,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
5,6 |
|
12,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
9,2 |
|||
|
300 |
325 |
100 |
10,0 |
8,0 (80) |
6,3 (63) |
6,3 (63) |
10,6 |
|
12,0 |
10,0 (100) |
8,0 (80) |
8,0 (80) |
12,7 |
|||
|
350 |
377 |
115 |
9,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
15,1 |
|
12,0 |
8,0 (80) |
6,3 (63) |
6,3 (63) |
19,8 |
|||
|
16,0 |
10,0 (100) |
10,0 (100) |
8,0 (80) |
26,0 |
|||
|
400 |
426 |
125 |
8,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
15,4 |
|
10,0 |
6,3 (63)* |
4,0 (40)* |
4,0 (40)* |
19,0 |
|||
|
12,0** |
8,0 (80) |
6,3 (63) |
6,3 (63) |
22,0 |
|||
|
16,0 |
10,0 (100) |
8,0 (80) |
8,0 (80) |
29,3 |
|||
|
500 |
530 |
150 |
10,0 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
25,0 |
|
16,0** |
8,0 (80) |
6,3 (63) |
6,3 (63) |
40,0 |
|||
|
20,0** |
10,0 (100) |
8,0 (80) |
8,0 (80) |
50,0 |
|||
Примечания:
1. Условные давления, указанные в графе «пар и горячая вода», относятся только к деталям трубопроводов, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» Госгортехнадзора СССР.
2. Заглушки, условное давление которых отмечено знаком *, предназначены для особых условий эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.
3. Заглушки, толщина стенки которых отмечена знаком **, изготавливаются только из стали 09Г2С.
4. Масса указана для справок.
(Измененная редакция, Изм. № 2).
Пример условного обозначения заглушки Dн = 530 мм, s = 10 мм из стали 20:
Заглушка 530×10 ГОСТ 17379-83.
То же, из стали 09Г2С:
Заглушка 530×10-09Г2С ГОСТ 17379-83.
То же, из стали 10Г2 для трубопроводов пара и горячей воды:
Заглушка П 530×10-10Г2 ГОСТ 17379-83.
4. Технические требования - по ГОСТ 17380-83.
5. Коды ОКП приведены в справочном приложении.
