ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ ТЕРМОМЕТРИЧЕСКИЕ
С ВНУТРЕННЕЙ РЕЗЬБОЙ
РАЗМЕРЫ
ГОСТ 28537-90
(СТ СЭВ 6690-89)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ
ТЕРМОМЕТРИЧЕСКИЕ Размеры Thermowells with female thread. Dimensions |
ГОСТ (СТ СЭВ 6690-89) |
Дата введения 01.01.91
Настоящий стандарт распространяется на термометрические гильзы с внутренней резьбой (далее - гильзы) для крепления стеклянных, биметаллических, манометрических термометров, термоэлектрических преобразователей и термопреобразователей сопротивления, предназначенные для монтажа в сосуды под давлением, паровые котлы, трубопроводы или другие объекты.
1. Размеры цилиндрических гильз должны соответствовать указанным на черт. 1 и табл. 1.
2. Размеры конических гильз должны соответствовать указанным на черт. 2 и табл. 2.
Гильзы предназначены для повышенных динамических нагрузок и имеют лучшие термодинамические свойства.
Цилиндрические гильзы

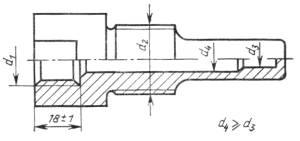

а) Резьбовые

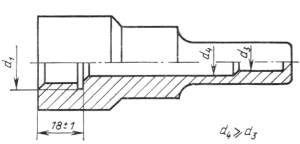

б) Приварные
d1 - присоединительная резьба для термометра или термопреобразователя; d2 - присоединительная резьба гильзы; d3 - внутренний диаметр гильзы
мм
|
d1 |
d2 |
d3 для диаметров стержней термометров или термопреобразователей |
|||
|
стеклянных от 7,5 до 8,5 |
биметаллических от 8,0 до 12,0 |
манометрических от 12,0 до 20,0 |
сопротивления и термоэлектрических от 3,0 до 10,0 |
||
|
М14´1,5; |
|
|
|
|
|
|
М18´1,5; |
М20´1,5 |
|
|
13,0; 16,0; |
3,5*; 4,0; 5,0*; |
|
М20´1,5 |
G 1/2); |
9,0 |
9,0; 13,0 |
18,0; 22,0 |
5,5; 6,5*; 7,0; |
|
(G 1/2); |
М27´2 |
|
|
|
9,0; 11,6 |
|
М24´1,5; |
(G 3/4); |
|
|
|
|
|
М27´2 |
М33´2 |
|
|
|
|
|
G 3/4) |
(G 1) |
|
|
|
|
* Применяется для улучшения термометрических свойств гильзы.
Примечания:
1. Размеры, указанные в скобках, применять не рекомендуется.
2. Предельные отклонения диаметра d3 устанавливаются рабочими чертежами, утвержденными в установленном порядке.
Конические гильзы

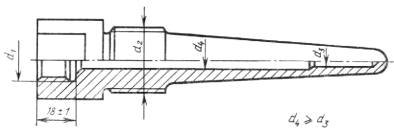

а) Резьбовые

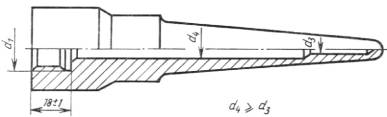

б) Приварные
d1 - присоединительная резьба для термометра или термопреобразователя; d2 - присоединительная резьба гильзы; d3 - внутренний диаметр гильзы
мм
|
d1 |
d2 |
d3 для диаметров стержней термометров или термопреобразователей от 3,0 до 10,0 |
|
М18´1,5; |
М20´1,5 |
3,25; 4,75; 6,25; 8,30; |
|
М20´1,5 |
(G 1/2); |
9,75; 10,5 |
|
(G 1/2) |
М27´2 |
|
|
|
(G 3/4) |
|
|
|
М33´2 |
|
|
|
(G 1) |
|
Примечания:
1. Размеры, указанные в скобках, применять не рекомендуется.
2. Предельные отклонения диаметра d3 устанавливаются рабочими чертежами, установленными в установленном порядке.
ПРИЛОЖЕНИЕ
Справочное
ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ
|
Термометрическая гильза |
- составная часть технологического устройства, отделяющего термометр или термопреобразователь от измеряемого вещества, защищающая термопреобразователь от его действия и обеспечивающая монтаж. Примечание. Термометрические гильзы могут поставляться в качестве составных частей термопреобразователей. |
|
Термометр |
- средство для измерения температуры. |
|
Термопреобразователь |
- самостоятельная конструкционная часть термометра, содержащая чувствительный элемент. |
|
Чувствительный элемент термопреобразователя или термометра |
- основная функциональная часть термометра или преобразователя, преобразующая температуру в измеряемом месте в подвергающиеся оценке данные (например, в электрическое сопротивление, термоэлектрическое напряжение, объем, давление, длину и т.п.) |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Министерством электротехнической промышленности и приборостроения СССР
2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.04.90 № 1027 стандарт Совета Экономической Взаимопомощи СТ СЭВ 6690-89 "Средства измерения и управления технологическими процессами. Гильзы термометрические с внутренней резьбой. Основные размеры" введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.91
3. Срок проверки - 1997 г., периодичность проверки - 5 лет
4. ВВЕДЕН ВПЕРВЫЕ
|
|
