ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ЭЛЕМЕНТЫ КОММУТАЦИОННОГО ПОЛЯ КОММУТАЦИОННЫХ СИСТЕМ Unified system
for design documentation. |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1698 срок введения установлен
с 01.07.81
1. Настоящий стандарт устанавливает условные графические обозначения элементов коммутационного поля коммутационных систем на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 1).
2. Обозначения элементов коммутационного поля приведены в таблице. Примеры применения в схемах обозначений элементов коммутационного поля (см. приложение).
|
Обозначение |
|
|
1. Звено коммутации |
|
|
2. Звено коммутации с изображением входов и выходов: Общее обозначение |
|
|
с Х входами и Y выходами |
|
|
содержащее Z групп, каждая имеющая Х входов и Y выходов |
|
|
3. Звено коммутации с одной группой входов и любым числом групп выходов: |
|
|
общее обозначение |
|
|
с определенным числом входов и выходов в группах, например, 10 входов, 7 выходов в первой группе и 8 выходов во второй группе |
|
|
4. Звено коммутации с любым числом групп входов и выходов: |
|
|
общее обозначение |
|
|
с определенным числом групп входов и групп выходов, например, числом групп входов 2, числом входов в каждой группе 10 и 20; числом групп выходов 3 и числом выходов в каждой группе 6, 7, 8 |
|
|
5. Звено коммутации с любым числом групп входов с линиями двустороннего действия в каждой и любым числом групп выходов с исходящими и входящими линиями одностороннего действия |
|
|
6. Маркируемая коммутационная ступень (вход и выход обозначают точками): |
|
|
с одним звеном коммутации |
|
|
с двумя звеньями коммутации |
|
|
с тремя звеньями коммутации |
|
|
смешанная, с одним, двумя и тремя звеньями коммутации |
|
|
7. Ступень искания: с одним звеном коммутации |
|
|
смешанная, с одним, двумя и тремя звеньями коммутации |
|
|
Коммутационный каскад, содержащий три соединительных каскада |
|
|
8. m пространственно-разделенных цепей |
|
|
9. Многоканальная система передач с временным разделением каналов (и - количество многоканальных систем передач с Х временными каналами каждая) |
|
|
10. Временной канал с номером Y |
|
(Измененная редакция, Изм. № 1).
Справочное
ПРИМЕРЫ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ СХЕМ КОММУТАЦИОННЫХ СИСТЕМ

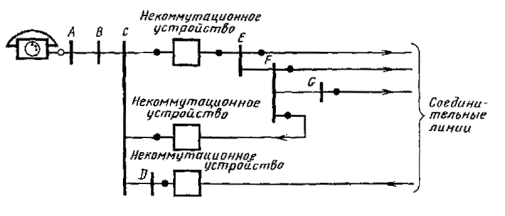

Система коммутационная, содержащая две маркируемые коммутационные ступени AВС или ABCD и Е, EF или EFG, соединенные через некоммутационное устройство.
Соединения осуществляются следующим образом:
входящие - через DCBA;
внутристанционные - через АВС, ЕF и СВА;
исходящие - через АВС и либо Е, либо EF, либо EFG.

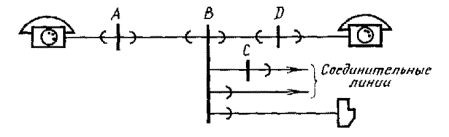

Система коммутационная с тремя ступенями искания.
А - ступень предварительного искания; В или ВС - ступень группового искания; D - ступень линейного искания

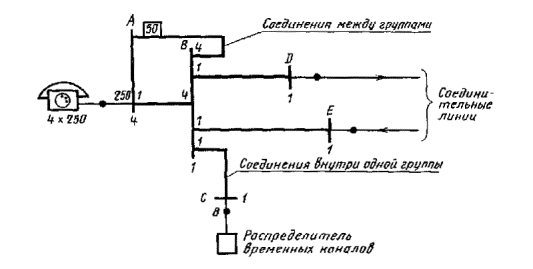

Многоканальная система передач с временным разделением каналов, в которой 1000 абонентских линий разделены следующим образом:
четыре группы по 250 линий;
50 временных каналов;
8 распределителей временных каналов, общих для всей системы.
Соединения между абонентами разных групп осуществляют через три звена коммутации AВС.
Соединения между абонентами внутри одной группы осуществляют через шесть звеньев коммутации: АВС - распределитель временных каналов СВА.
Внешние соединения осуществляют через три звена коммутации:
ABD - исходящие;
ЕВА - входящие.
|
|
