ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ Конструкция и размеры Hexagon
lock-nuts with reduced width |
ГОСТ |
Дата введения 01.01.72
1. Настоящий стандарт распространяется на шестигранные низкие гайки с уменьшенным размером «под ключ» класса точности А с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. № 4).

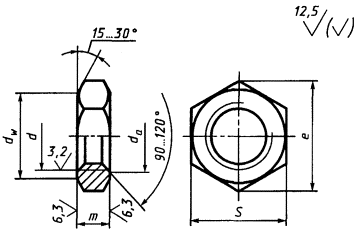

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2-7).
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. (Исключен, Изм. № 5).
5. Технические требования - по ГОСТ 1759.0.
6. (Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).
мм
|
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
||
|
Шаг резьбы |
крупный |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||||
|
мелкий |
1 |
1,25 |
1,5 |
2 |
3 |
||||||||||
|
Размер под «ключ» S |
12 |
14 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
50 |
60 |
70 |
|
|
Диаметр описанной окружности е, не менее |
13,3 |
15,5 |
18,9 |
21,1 |
24,5 |
26,8 |
30,1 |
33,5 |
35,7 |
40,0 |
45,6 |
55,8 |
67,0 |
78,3 |
|
|
da |
не менее |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
не более |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
|
dw, не менее |
10,6 |
12,6 |
15,6 |
17,4 |
20,6 |
22,5 |
25,3 |
28,2 |
30,0 |
33,6 |
38,4 |
46,9 |
56,3 |
65,8 |
|
|
Высота т |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13,5 |
15 |
18 |
21 |
24 |
|
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия:
Гайка М12-6Н.04 ГОСТ 2526-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, из стали марки А12, без покрытия:
Гайка М12-6Н.04А ГОСТ 2526-70
То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка М12´1,25-6Н.05.40Х.016 ГОСТ 2526-70
Справочное
Масса стальных гаек с крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
|
8 |
2,348 |
18 |
18,716 |
30 |
93,862 |
|
10 |
3,713 |
20 |
26,460 |
36 |
171,531 |
|
12 |
6,730 |
22 |
35,971 |
42 |
296,729 |
|
14 |
9,271 |
24 |
44,410 |
48 |
473,815 |
|
16 |
14,285 |
27 |
61,557 |
|
|
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4, 6, 7).
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 7).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178
3. ВЗАМЕН ГОСТ 2526-62
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 1759.3-83 |
3б |
||
|
3а |
5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
|
|
