ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ Метод
определения стабильности размеров при EN 1604:1996Thermal insulating products for building applications
- Determination of (IDT) Москва Стандартинформ 2008 Предисловие Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Сведения о стандарте 1 ПОДГОТОВЛЕН Некоммерческим партнерством «Производители современной минеральной изоляции «Росизол» на основе выполненного Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») аутентичного перевода регионального стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2008 г. № 282-ст 4 Настоящий стандарт идентичен региональному стандарту ЕН 1604:1996 «Теплоизоляционные изделия, применяемые в строительстве - Определение стабильности размеров при заданной температуре и влажности» (EN 1604:1996 «Thermal insulating products for building applications - Determination of dimensional stability under specified temperature and hymidity conditions»). Наименование настоящего стандарта изменено по отношению к наименованию регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5). В настоящем стандарте учтены изменения к указанному региональному стандарту, одобренные Европейским комитетом по стандартизации 17 августа 2006 г. При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А 5 ВВЕДЕН ВПЕРВЫЕ Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет Содержание

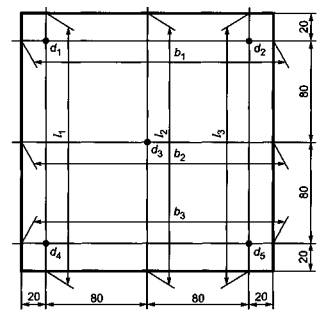

Дата введения - 2009-07-01 1 Область примененияНастоящий стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения изменения размеров при заданной температуре, относительной влажности воздуха и продолжительности их воздействия. В настоящем стандарте приведены условия, из которых могут быть выбраны необходимые для испытаний. 2 Нормативные ссылкиВ настоящем стандарте использованы ссылки на следующие стандарты: ИСО 5725-2:1994 Точность (правильность и прецизионность) методов и результатов измерений - Часть 2: Основной метод определения повторяемости и воспроизводимости стандартного метода измерений ЕН 12085:1997 Теплоизоляционные изделия, применяемые в строительстве - Определение линейных размеров образцов для испытаний 3 Термины и определенияВ настоящем стандарте применены следующие термины с соответствующими определениями: 3.1 длина (length) l: Линейный размер образца, параллельный большему линейному размеру лицевой грани изделия. 3.2 ширина (width) b: Линейный размер образца, измеряемый перпендикулярно к длине. 3.3 толщина (thickness) d: Линейный размер образца, измеряемый перпендикулярно к плоскости по длине и ширине. 4 Сущность методаОпределяют изменение линейных размеров образцов при их кондиционировании и воздействии окружающих условий в течение определенного периода времени и последующего повторного кондиционирования. 5 Средства испытаний5.1 Камера с регулируемыми температурой и влажностью или только с регулируемой температурой. Образцы помещают в камеру и выдерживают при заданных условиях, приведенных в 7.2. 5.2 Измерительные приборы для измерения линейных размеров образцов с погрешностью не более 0,1 мм в соответствии с ЕН 12085. 6 Образцы для испытаний6.1 Размеры образцов Толщина образцов должна быть равна толщине изделия, из которого вырезаны эти образцы. Поперечное сечение образцов по толщине должно быть квадратным со стороной (200 ± 1) мм. При испытании образцов большего размера точность измерения должна соответствовать приведенной в 5.2. 6.2 Число образцов Число образцов должно соответствовать указанному в стандарте на конкретное изделие. Если число образцов не указано, то для каждых выбранных условий испытания применяют не менее трех образцов. Примечание - При отсутствии стандарта на изделие число образцов согласовывают между заинтересованными сторонами. 6.3 Подготовка образцов к испытаниям При подготовке к испытанию образцы должны сохранить структуру изделия, из которого их вырезают. Все поверхностные слои, облицовки и/или покрытия образцов следует сохранить. На образцах отмечают направление длины и ширины. 6.4 Кондиционирование образцов Образцы кондиционируют до состояния равновесия с окружающими условиями при температуре (23 + 2) °С и относительной влажности воздуха (50 + 5) %. Образцы считают кондиционированными, если изменения размеров по длине и ширине, определенные в соответствии с 7.2, между двумя последовательными измерениями в интервале 14 дней составляют менее 0,1 %. Примечание - В стандарте на конкретное изделие могут быть предусмотрены другие интервалы времени. 7 Методика проведения испытаний7.1 Условия испытаний Образцы кондиционируют в соответствии с 6.4. При условиях кондиционирования определяют с погрешностью не более 0,1 мм первоначальную длину и ширину каждого образца l0 и b0, измеряя каждый размер в трех положениях: l01, l02, l03 и b01, b02, b03, и первоначальную толщину d0 в пяти точках d01, d02, d 03, d04, d05, как показано на рисунке 1, в соответствии с ЕН 12085. d1 - измерения от d01 до dt1 и т.д. Рисунок 1 - Схема измерения размеров образцов Образцы могут подвергаться воздействию условий, указанных в стандарте на конкретное изделие. Примечание - При отсутствии стандарта на конкретное изделие условия испытания могут быть выбраны по договоренности между заинтересованными сторонами из приведенных ниже: - при следующих температурах без указания относительной влажности воздуха: минус (40 ±3) °С, минус (30 + 3) °С, плюс (40 ±2) °С, плюс (60 +2) °С; - при следующих температурах и относительной влажности воздуха в диапазоне от 30 % до 90 % с отклонением + 5%: плюс (20 + 2) °С, плюс (23 + 2) °С, плюс(60 ± 2) °С, плюс(70 ± 2) °С. Допускается применять другие условия испытаний. Образцы устанавливают в горизонтальном или вертикальном положении на жесткую сетку или перфорированную металлическую пластину на расстоянии не менее 25 мм друг от друга так, чтобы воздух вокруг образцов циркулировал свободно, и помещают в испытательную камеру. Образцы не должны подвергаться прямому излучению, создаваемому любыми нагревательными элементами. Образцы подвергают воздействию заданных условий в течение (24 ± 1) ч или (48 ± 1) ч. Примечание - Продолжительность воздействия на образцы условий, отличных от приведенных выше, может быть указана в стандарте на конкретное изделие или ее принимают по договоренности между заинтересованными сторонами. По истечении установленного времени образцы удаляют из испытательной камеры и выдерживают в течение (3 +1) ч при температуре (23 ±2) °С и относительной влажности воздуха (50 + 5) %. Определяют окончательную длину, ширину и толщину образцов lt bt и dt в тех же положениях и точках lt1, lt2, lt3; bt1, bt2, bt3; dt1, dt2, dt3, dt4, dt5, в которых проводились первоначальные измерения (см. рисунок 1). Образцы осматривают визуально. Примечание - Если в стандарте на конкретное изделие установлены другие условия испытания, то образцы повторно испытывают при этих условиях в течение семи дней, после чего определяют их размеры в точках и положениях, указанных на рисунке 1. 8 Обработка результатов испытанийИзменения размеров образцов Δεl, Δεb и Δεd, %, вычисляют по результатам отдельных измерений по формулам:
где l0 и b0 и d0 - размеры образцов после их кондиционирования, мм; lt bt и dt - размеры образцов после воздействия заданных условий, мм. За результат испытаний принимают среднеарифметические значения изменения каждого размера образцов Δεl, Δεb и Δεd, вычисленные по результатам отдельных измерений. Значения изменения размеров Δεl, Δεb и Δεd округляют до 0,1 %. 9 Точность методаПриведенные ниже характеристики точности метода получены на основании результатов межлабораторных испытаний в девяти лабораториях. Испытания проводились на трех изделиях. Результаты испытаний рассчитаны в соответствии с ИСО 5725-2 и приведены в таблице 1. Таблица 1 - Стабильность размеров при заданных условиях
Приведенные в таблице 1 термины, относящиеся к точности метода, соответствуют ИСО 5725-2. Метод, приведенный в настоящем стандарте, не позволяет определить систематическую ошибку из-за отсутствия приемлемого эталонного материала. Примечание - Для получения широкого диапазона значений изменения размеров было выбрано соответствующее число изделий, а для получения существенного изменения самих значений - соответствующие условия испытаний. 10 Отчет об испытанияхОтчет об испытаниях должен содержать: a) ссылку на настоящий стандарт; b) идентификацию изделия: 1) наименование изделия, предприятия-изготовителя или поставщика, 2) код маркировки, 3) вид изделия, 4) вид упаковки, 5) форму поставки изделия в лабораторию, 6) другую информацию, например, номинальную толщину, номинальную плотность, поверхностные слои, облицовку; c) методику проведения испытания: 1) подготовку к испытанию и порядок отбора образцов, например, кто и в каком месте проводил отбор образцов, 2) условия кондиционирования образцов, 3) любые отклонения от условий, указанных в разделах 6 и 7, 4) дату проведения испытания, 5) общую информацию об испытании, например, температуру, относительную влажность воздуха, продолжительность испытания, размеры образцов, 6) обстоятельства, которые могли бы повлиять на результаты испытания. Примечание - Сведения об оборудовании и о лаборанте, проводившем испытания, должны находиться в лаборатории, однако в отчете их не указывают. d) результаты испытаний: 1) результаты отдельных испытаний и среднеарифметические значения изменений размеров, 2) любые визуальные наблюдения в конце испытания. Приложение А
|
Обозначение ссылочного международного (регионального) стандарта |
Обозначение и наименование соответствующего национального стандарта |
ЕН 12085:1997 |
ГОСТ Р ЕН 12085-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения линейных размеров образцов, предназначенных для испытании |
ИСО 5725-2:1994 |
ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерении |
Ключевые слова: теплоизоляционные изделия, стабильность размеров, условия испытаний, методика проведения испытаний |
|
