Трубопроводы из полиэтиленовых труб в теплоизоляции из пенополиуретана (ППУ).

Изначально пенополиуретаном (ППУ) изолировались стальные трубопроводы для канальной и бесканальной прокладки наружных сетей теплоснабжения. Как и все стальные трубопроводы, они имели существенный недостаток - невысокая коррозионная стойкость. Для устранения этого недостатка вместо стальных труб стали применять трубы из полиэтилена. Так появились предварительно изолированные трубопроводы системы Изопекс, конструкция которых включает в себя несущую трубу из модифицированного полиэтилена, изолированную пенополиуретаном и наружной бесшовной гидрозащитной гофрированной полиэтиленовой оболочкой (рис.1).

Рис. 1

Трубопроводы Изопекс изготавливаются методом непрерывного формования на основе применения полиэтиленовых труб из сшитого полиэтилена (РЕХ). Трубы абсолютно не подвержены коррозии, нейтральны по отношению к любым агрессивным средам. Поверхность трубы имеет специальное покрытие, не пропускающее кислород, что обеспечивает долговечность систем отопления. Внутренняя гладкая поверхность трубы не допускает закрепления осадков и не зарастает содержащимися в воде примесями, что позволяет уменьшить диаметр трубопровода и снизить стоимость теплосетей. Диапазон температур, в пределах которого труба не меняет своих свойств - от -100°С до +95°С с возможностью кратковременного повышения температуры до +110°С. Испытания труб до 100 циклов «замораживание-размораживание» не приводит к разрыву трубы. Трубы из сшитого полиэтилена эластичны, легко изгибаются, режутся и соединяются при монтаже. Благодаря своим свойствам трубы могут быть использованы в локальных и внутриквартальных сетях отопления, горячего и холодного водоснабжения, транспортировки пищевых или химических активных жидкостей, системы «теплый пол» и т.д.

Изготовленные трубопроводы наматываются на барабан и поставляются «бухтами» (рис. 2), что обеспечивает простоту и удобство транспортировки любым видом транспорта.

Рис. 2

Максимальная высота бухты - 3240 мм, максимальная ширина - 800 мм, вес - 0,9+4,78 кг/м.пог. Хранить бухты можно на ровных площадках под навесом, но без непосредственного контакта изоляции труб водой. Погрузка и разгрузка труб в бухтах должны производиться механизированным способом с применением мягких строп. Запрещается сбрасывать бухты с машины и перемещать их волоком. Разматывать бухту можно вручную. Трубопроводы прокладываются двумя монтажниками (рис. 3). Гибкость трубопроводов обеспечивает их прокладку по трассе практически любой конфигурации (рис. 4).

Рис. 3

Монтаж характеризуется значительным уменьшением количества стыков или полным отказом от стыковых соединений на трассе. По сравнению со стальными трубопроводами в ППУ изоляции, для прокладки трубопроводов Изопекс ширина траншеи, а следовательно и объемы земляных работ уменьшаются на 40%.

Благодаря гибкости трубопровода упрощен монтаж: нет опор, компенсаторов, возможна любая конфигурация трассы, отсутствует сварка. Наличие фасонных изделий обеспечивает подключение к существующим сетям тепло- и водоснабжения, монтаж врезок, запорной арматуры, ввод в дома.

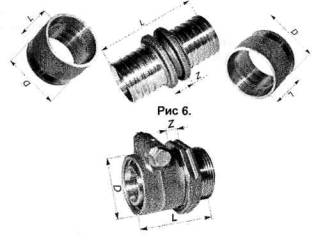

Соединение труб (рис.5) фитингов осуществляется с помощью латунных обжимных (рис.6) или пресс-фитингов (рис.7).

Рис. 4

Рис. 5

Рис. 7

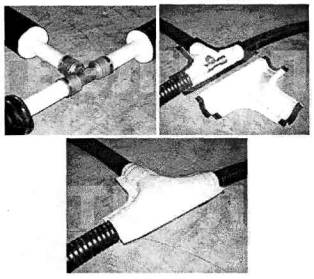

Стыковые соединения закрываются кожухом, внутренний объем которого заливается пенополиуретаном

Рис. 8

В настоящий момент выпускаются трубопроводы следующих видов:

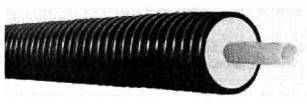

- Изопекс-1 (рис.9) - гибкий трубопровод из сшитого полиэтилена для отопления/горячего водоснабжения в однотрубном исполнении (диаметр от 16 до 110 мм), с теплоизоляционным слоем из полужесткого пенополиуретана в гофрированной трубе-оболочке из полиэтилена. Рассчитан на давление 0,6¸1,0 МПа для тепловых сетей с температурным графиком +95°... +70° (пиковая температура +110°С);

Рис. 9

Трубы Изопэкс-1

Диаметр несущей трубы ´ толщина стенки / диаметр изоляции (возможный, больший диаметр изоляции), мм

Внутренний D несущей трубы, мм

Несущая труба серия 0,6 МПа (SDR 11)

16´2,0/75(90)

12,0

20´2,0/75(90)

16,0

25´2,3/75(90)

20,4

32´2,9/75(90)

26,2

40´3,7/90(110)

32,6

50´4,6/110(125)

40,8

63´5,8/125(140)

51,4

75´6,8/140

61,4

90´8,2/160

73,6

110´10/160

90,0

Несущая труба серия 1,0 МПа (SDR 7,4)

18´2,2/75(90)

13,6

25´3,5/75(90)

18,0

32´4,4/75(90)

23,2

40´5,5/90(110)

29,0

50´6,9/110(125)

36,2

63´8,6/125(140)

45,8

75´10,3/140

54,4

90´12,3/160

65,4

110´15,1/160

79,8



- Изопекс-2 (рис. 10) - гибкий трубопровод из сшитого полиэтилена для отопления/горячего водоснабжения в двухтрубном исполнении (диаметр от 2´16 до 2´50 мм), с теплоизоляционным слоем из полужесткого пенополиуретана в гофрированной трубе-оболочке из полиэтилена. Рассчитан на давление 0,6¸1,0 МПа для тепловых сетей с температурным графиком +95°... +70° (пиковая температура +110°С);

Рис. 10

Трубы Изопэкс-2

Диаметр несущей трубы ´ толщина стенки / диаметр изоляции (возможный, больший диаметр изоляции), мм

Внутренний D несущей трубы, мм

Несущая труба серия 0,6 МПа (SDR 11)

2´16´2,0/90

12,0

2´20´2,0/110

16,0

2´25´2,3/110

20,4

2´32´2,9/125(140)

26,2

2´40´3,7/140

32,6

2´50´4,6/160

40,8

Любые комбинации диаметров от 16 до 50 мм

Несущая труба серия 1,0 МПа (SDR 7,4)

2´18´2,2/90

13,6

2´25´3,5/110

18,0

2´32´4,4/125(140)

23,2

2´40´5,5/140

29,0

2´50´6,9/160

36,2

Любые комбинации диаметров от 18 до 50 мм

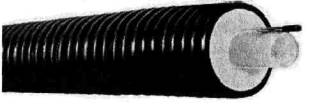

- Изопекс - холодное водоснабжение (рис. 11) - гибкий трубопровод из сшитого полиэтилена с греющим кабелем для холодного водоснабжения в однотрубном исполнении (диаметр от 32 до 110 мм), с теплоизоляционным слоем из полужесткого пенополиуретана в гофрированной трубе-оболочке из полиэтилена. Рассчитан на давление 1,5-2,0 МПа. Система не допускает замерзания воды, но даже если по каким-то причинам это и произошло, то это не приведет к разрыву несущей полиэтиленовой трубы.

Рис. 11

Изопэкс - холодное водоснабжение

Диаметр несущей трубы ´ толщина стенки /диаметр изоляции, мм

Внутренний D несущей трубы, мм

25´2,3/90

20,4

32´2,9/90

26,2

40´3,7/110

32,6

50´4,6/125

40,8

63´5,8/140

51,4

75´6,8/140

61,4

90´8,2/160

73,6

110´10,0/160

90,0



журнал "Ценообразование и сметное нормирование в строительстве" № 9
