ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ГАЗПРОМ"

Общество с ограниченной ответственностью "Научно-
исследовательский институт природных газов и газовых технологий -
ВНИИГАЗ" (ООО "ВНИИГАЗ")

СТАНДАРТ ОРГАНИЗАЦИИ

КАДАСТР ВЫБРОСОВ ПАРНИКОВЫХ ГАЗОВ

Общие требования к содержанию и оформлению

СТО Газпром 3-2005

ОКС 13.020.01

Дата введения 2005-08-22

г. Челябинск

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ" (лаборатория зашиты окружающей среды) с участием автономной независимой организации "Российский региональный экологический центр"

2 ВНЕСЕН Отделом энергосбережения и экологии Департамента по транспортировке, подземному хранению и использованию газа ОАО "Газпром"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Распоряжением ОАО "Газпром" от 06 апреля 2005 г. № 53 с 22 августа 2005 г.

4 ВВЕДЕН ВПЕРВЫЕ

Введение

Настоящий стандарт направлен на реализацию Федерального Закона от 4 ноября 2004 г. № 128-ФЗ "О ратификации Киотского протокола к Рамочной Конвенции Организации Объединенных Наций об изменении климата (РКИК)" с учетом требований основополагающих документов Международной системы управления выбросами парниковых газов [1, 2].

В соответствии со Статьей 5.1 Киотского протокола для Российской Федерации является обязательным создание (не позднее 2007 г.) национальной системы оценки антропогенных выбросов и адсорбции стоков парниковых газов [2].

В соответствии со Статьей 4.1а РКИК Российская Федерация должна разрабатывать, периодически обновлять, публиковать национальный Кадастр антропогенных выбросов из источников парниковых газов [1].

Кадастр выбросов парниковых газов ОАО "Газпром" (далее - Кадастр) предназначен для использования структурными подразделениями, дочерними обществами и организациями ОАО "Газпром", а также может быть использован отечественными и зарубежными партнерами Общества, международными и федеральными природоохранными организациями, независимыми экспертами и т.д.

Для нормативно-правового обеспечения процедур создания и ведения Кадастра должен быть разработан комплект документов Общества, устанавливающих порядок и требования к организации сбора, аккумуляции, обработки данных Кадастра; оформлению, построению, изложению Кадастра; ведению, согласованию, проверки данных Кадастра и т.д.

Настоящий стандарт является первым документом комплекса стандартов ОАО " Газпром" в области формирования и ведения Кадастра.

Стандарт разработан авторским коллективом в составе: к.т.н. Г.С. Акопова, к.т.н. Н.Г. Гладкая, Е.В. Дорохова, Н.Ю. Круглова (лаборатория защиты окружающей среды ООО "ВНИИГАЗ"); В.Х. Бердин, к.ф-м.н. А.О. Кокорин, М.Е. Линева (АНО "Российский региональный экологический центр").

1 Область применения

Настоящий стандарт устанавливает общие требования к содержанию и оформлению Кадастра выбросов парниковых газов ОАО "Газпром" (далее - Кадастр).

Положения настоящего стандарта применяются при подготовке международной, национальной, корпоративной отчетности по результатам природоохранной деятельности, направленной на ограничение и сокращение выбросов парниковых газов; создании корпоративной системы управления выбросами; при проведении предпроектных и проектных работ объектов ОАО "Газпром", формировании коммерческих предложений по торговле сертифицированными выбросами метана и диоксида углерода.

2 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1 Кадастр (от латинского слова "capitastum"): Реестр, список, документ, составленный официальным учреждением; (от французского слова "cadastre"): систематизированный свод сведений, составляемый периодически или путем непрерывных наблюдений над соответствующим объектом.

2.2 Кадастр выбросов парниковых газов ОАО "Газпром": Документ Общества, в котором в упорядоченном виде систематизируется информация о конкретных видах парниковых газов, условиях их образования, об их количественных и качественных характеристиках, правовой и экономико-организационной основе систем управления выбросами парниковых газов.

2.3 Изменение климата: это изменение климата, которое прямо или косвенно обусловлено деятельностью человека, вызывающей изменения в составе глобальной атмосферы.

2.4 Климатическая система: это совокупность атмосферы, гидросферы, биосферы и геосферы и их взаимодействие.

2.5 Выбросы парниковых газов: поступление в окружающую среду газов, образующихся в результате производственной деятельности отрасли и участвующих в создании парникового эффекта. Наибольшее значение имеют диоксид углерода (СО₂) и метан (СН₄).

2.6 Парниковые газы: такие газообразные составляющие атмосферы как природного, так и антропогенного происхождения, которые поглощают и переизлучают инфракрасное излучение: диоксид углерода (СО₂), метан (СН₄), закись азота (N₂О), гидрофторуглероды (ГФУ), перфторуглероды (ПФУ), гексафторид серы (SF₄).

2.7 Источник выбросов парниковых газов означает любой процесс или вид деятельности, в результате которого в атмосферу поступают парниковый газ, аэрозоль или прекурсор парникового газа.

3 Основные нормативные положения

Кадастр является базовым документом в комплексе стандартов ОАО "Газпром", разрабатываемых в порядке осуществления функций по организации научно-методического и нормативного обеспечения экологической деятельности Общества по проблеме управления выбросами парниковых газов.

Кадастр регламентирует процедуры сбора, обработки, аккумулирования в формах международной отчетности и ежегодной корректировки информации о выбросах парниковых газов, прежде всего метана (СН₄) и диоксида углерода (СО₂).

Кадастр предназначен для повышения достоверности и упрощения процедуры подготовки данных по выбросам парниковых газов, образующихся в процессах добычи, транспортировки, хранения, переработки и распределения природного газа.

Кадастр должен обеспечивать интегральной информацией корпоративную систему управления выбросами парниковых газов.

4 Требования к структуре и формату Кадастра

Формат и содержание корпоративного Кадастра должны быть совместимы с документами Рамочной Конвенции ООН об изменении климата (далее - РКИК) [2], указаниями Международной группы экспертов по изменению климата (далее - МГЭИК) [3, 4] и сложившейся международной практикой.

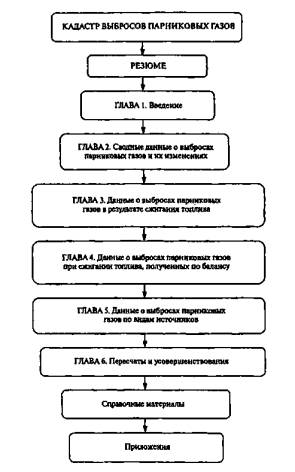

Структурная схема Кадастра приведена на рис. 1, характеристика ее элементов дана в таблице 1.

Рисунок 1 - Структурная схема Кадастра выбросов парниковых газов ОАО "Газпром"

Таблица 1 - Характеристика структурных элементов Кадастра выбросов парниковых газов ОАО "Газпром"

Базовой основой форматов для представления данных ОАО "Газпром" по выбросам парниковых газов является формат данных (далее - ОФД), как обязательный формат РКИК. В таблице 2 приведено наименование форматов ОФД и МГЭИК, которые должны быть включены в структурные элементы Кадастра.

Таблица 2 - Форматы ОФД и МГЭИК. включенные в структурные элементы Кадастра

В Кадастре должны быть использованы форматы для представления данных в виде электронных таблиц в формате Excel на английском языке.

В настоящем стандарте приведены таблицы, в которых переведены на русский язык наименования граф, столбцов и ячеек для данных, относящихся к ОАО "Газпром".

В электронном виде таблицы должны быть представлены как связанные воедино листы файла Excel.

В тексте и таблицах настоящего стандарта даются ссылки на ячейки таблиц применительно к файлам Excel. Используется нумерация строк и ячеек, аналогичная стандартному английскому оригиналу, утвержденному органами РКИК. Например, ячейка "!Н20" таблицы 3.3.

В таблицах все ячейки, обязательные для Кадастра ОАО "Газпром", выделены жирной рамкой.

Информация по различным объектам одного производственного уровня должна содержать обязательный набор сведений, свойственных этому уровню, представленных в унифицированной форме для обеспечения их сопоставимости.

В Кадастре состав и форма предоставления обязательных сведений для объектов разных уровней должны быть взаимно увязаны таким образом, чтобы обеспечить их преемственность.

5 Требования к содержанию и оформлению Кадастра

В данном разделе стандарта приведены общие требования к изложению и оформлению Кадастра последовательно по его структурным элементам.

Содержание каждого структурного элемента Кадастра в зависимости от его особенностей следует излагать в виде текста, таблиц, графического материала (рисунков, схем, диаграмм) или их сочетаний.

5.1 Требования к изложению и оформлению структурного элемента "Резюме"

Элемент "Резюме" излагается в свободной форме в виде текста с графиками и иллюстрациями, ориентированного на широкое использование в презентациях и в средствах массовой информации.

В резюме Кадастра должна кратко излагаться следующая информация:

- справочная информация о кадастрах парниковых газов и проблеме изменения климата (краткое изложение основных фактов из раздела 1.1 Главы 1);

- сводные данные о выбросах парниковых газов ОАО "Газпром" в период с 1990 г. до года составления Кадастра;

- обзор оценок и тенденций для различных источников выбросов парниковых газов на период до 2012 г. и в перспективе до 2020 г.;

- прочая информация (в частности, о проектах совместного осуществления: приоритеты, проектные предложения, критерии и порядок экспертизы и т.п.).

5.2 Требования к изложению и оформлению структурного элемента "Глава 1 Введение"

Элемент "Глава 1 Введение" Кадастра излагается в свободной текстовой форме и должен включать следующие восемь разделов, обязательных в соответствии с рекомендациями РКИК [4].

1.1 Справочная информация о кадастрах парниковых газов и проблеме изменения климата (применительно к работе ОАО "Газпром" для представления широким слоям населения).

1.2 Описание порядка подготовки Кадастра в ОАО "Газпром".

1.3 Краткое описание процесса подготовки Кадастра (сбора данных, их обработки и хранения).

1.4 Краткое описание использованных методологий и источников данных.

1.5 Краткое описание наиболее значимых источников выбросов метана и диоксида углерода.

1.6 Информация о процедуре оценки качества данных и контроля качества составления Кадастра (внутренний контроль, рецензирование и т.п.), вопросы конфиденциальности.

1.7 Общая оценка погрешности данных Кадастра, включающая оценку неопределенности первичных (исходных) данных и оценку неопределенности итоговых результатов. Более подробно эта информация приводится в Приложении 7 к Кадастру, где заполняются специально разработанные для этого формы ОФД.

1.8 Общая оценка полноты представленных данных. Более подробно эта информация приводится в Приложении 5 к Кадастру, где заполняются специально разработанные для этого формы ОФД.

5.3 Требования к изложению и оформлению структурного элемента "Глава 2 Сводные данные о выбросах парниковых газов и их изменениях"

Элемент "Глава 2..." излагается в виде таблиц и поясняющего текста к ним, удобного для использования в презентациях.

Глава 2 должна содержать сводные данные о выбросах парниковых газов ОАО "Газпром" за период с 1990 г. по год составления Кадастра.

Данные главы 2 должны быть представлены в формате сводных форм ОФД (таблица 10 ОФД).

Глава 2 должна состоять из трех разделов.

2.1 Раздел 2.1 должен включать справочную информацию о выбросах парниковых газов в целом (в эквиваленте СО₂) применительно к работе ОАО "Газпром" (для представления информации широким слоям населения).

В рамках раздела 2.1 заполняется таблица 2.1 сводных данных о выбросах парниковых газов на базе формы ОФД "TABLE 10 EMISSION TRENDS, Table 10s5", куда переносятся данные граф "Итого" из таблиц, заполняемых в Главе 3 Кадастра. Данные приводятся в эквиваленте СО₂ в Гига граммах (Гг). Пересчет в эквивалент СО₂ производится путем умножения количества выбросов парниковых газов на коэффициент пересчета (потенциал глобального потепления), численные значения которого (для временного периода - 100 лет) составляют поданным МГЭИК [5]:

Диоксид углерода (СО₂) - 1,0

Метан (СН₄) - 23,0

Оксид диазота (N₂О) - 296,0

Верхняя часть таблицы 2.1 - выбросы всех парниковых газов в эквиваленте СО₂. В нее переносятся данные из таблиц Раздела 2.2 и Раздела 2.3 Кадастра. При этом выбросы СН₄ и иных газов (при их наличии) умножаются на соответствующие потенциалы глобального потепления [5].

Средняя часть таблицы - выбросы по секторам экономики. В сектор "Энергетика" переносятся данные таблицы 2.2 Раздела 2.2 и таблицы 2.3 Раздела 2.3.

2.2 Раздел 2.2 должен включать справочную информацию о выбросах СО₂ при сжигании топлива в ОАО "Газпром" (для представления информации широким слоям населения).

В разделе 2.2 заполняется таблица 2.2 на базе формы ОФД "TABLE 10 EMISSION TRENDS, Table 10s1", куда переносятся данные граф "Итого" из таблиц, заполняемых в главе 3 Кадастра. В ячейки, выделенные жирной рамкой, заносятся данные из таблиц 3.1 и 3.2. Нижняя часть таблицы 2.2 предназначена для справочных данных о выбросах, которые не входят в общий выброс ОАО "Газпром". В Кадастре Общества эти строки не заполняются.

2.3 Раздел 2.3 должен содержать справочную информацию о выбросах метана в ОАО "Газпром" (для представления информации широким слоям населения).

В разделе 2.3 заполняется таблица 2.3 на базе формы ОФД "TABLE 10 EMISSION TRENDS, Table 10s2" граф "Итого" из таблиц, заполняемых в главе 3 Кадастра. Данные приводятся в эквиваленте СО₂ в Гг.

В строку "Нефть и газ" таблицы 2.3, выделенную жирной рамкой, заносятся данные из соответствующих ячеек таблицы 3.2 главы 3.

Таблица 2.1 - Сводные данные о выбросах парниковых газов

ОАО "Газпром"

Форма ОФД TABLE 10 EMISSION TRENDS

(SUMMARY) Таблица "Table 10s5"

Таблица 2.2 - Сводные данные о выбросах СО₂

Форма ОФД TABLE 10 EMISSION TRENDS (СО₂) Таблица "Table 10s1"

ОАО "Газпром"

Таблица 2.3 - Сводные данные о выбросах СН₄

Форма ОФД TABLE 10 EMISSION TRENDS (CH₄) Таблица "Table 10s2"

ОАО "Газпром"

5.4 Требования к изложению и оформлению структурного элемента "Глава 3 Данные о выбросах парниковых газов в результате сжигания топлива"

Элемент "Глава 3..." излагается исключительно в формате форм ОФД (TABLE 1, TABLE 1.A(a), TABLE 1.B.2, TABLE 1.C) по сектору "Энергетика". Должны заполняться те таблицы, строки и ячейки, которые относятся к выбросам ОАО "Газпром".

При первоначальном создании Кадастра следует привести информацию за все годы с 1990 г. по последний год отчетности (при представлении кадастра к 15 апреля 2005 г. - последний год отчетности - 2003 г., к 15 апреля 2006 г. - 2004 г. и т.д.).

При последующих коррективах Кадастра должна приводиться подробная информация за год перед корректировкой и кратко повторяться за предыдущие годы, начиная с 1990 г.

Глава 3 Кадастра должна состоять из трех разделов.

3.1 Раздел 3.1 должен содержать подробную информацию о выбросах СО₂ и СН₄ при использовании топлива для производства электроэнергии и тепла, собственных технологических нужд, транспорта.

Раздел 3.1 включает следующие шесть таблиц:

Таблица 3.1 сводных данных о выбросах парниковых газов при сжигании топлива на базе формы ОФД TABLE 1 SECTORAL REPORT FOR ENERGY, "Table 1s1"(пo 1 листу за каждый год периода с 1990 по 2003 г.).

В таблице 3.1 заполняются 5 ячеек, выделенных жирной рамкой:

1) Производство электричества и тепла на ТЭЦ, котельных и прочих энергетических объектах, принадлежащих ОАО "Газпром" - значение выброса СО₂ переносится из ячейки "!Н20" (обозначение ячейки в формате Excel) таблицы 3.3.

2) Выбросы СО₂ при сжигании топлива на собственные нужды на объектах газового комплекса ОАО "Газпром" - значение выброса СО₂ переносится из ячейки "!Н30" таблицы 3.3.

3) Выбросы СО₂ при сжигании топлива на прочих промышленных объектах ОАО "Газпром", кроме газовых, - значение выброса СО₂ переносится из ячейки "!Н44" таблицы 3.4.

4) Выбросы СО₂ при сжигании топлива дорожным транспортом ОАО "Газпром" - значение выброса СО₂ переносится из ячейки "!Н18" таблицы 3.5.

5) Выбросы СО₂ при сжигании топлива другими видами транспорта, например на судах ОАО "Газпром" (кроме международных перевозок) - значение выброса СО₂ переносится из ячейки "!Н30" таблицы 3.5.

Таблица 3.2 сводных данных о выбросах СН₄ в результате технологических операций и с утечками на базе формы ОФД TABLE 1 SECTORAL REPORT FOR ENERGY, "Table 1s2" (пo 1 листу за каждый год периода с 1990 по 2003 г.).

В таблице 3.2 заполняются 2 ячейки, выделенные жирной рамкой:

1) Выбросы СН₄ при всех операциях с природным газом - значение выброса переносится из ячейки "!J15" таблицы 3.7 Раздела 3.2 Кадастра.

2) Выбросы СО₂ при сжигании газа в факелах - значение выброса переносится из ячейки "!I15" таблицы 3.7 Раздела 3.2 Кадастра.

В выбросах парниковых газов, образующихся в результате сжигания углеводородного топлива на объектах ОАО "Газпром", преобладает СО₂.

Данные по выбросам СО₂ подразделены по видам используемого топлива (природный газ, уголь, нефтепродукты и т.д.) и по видам деятельности на объектах, принадлежащих ОАО "Газпром": энергетика (тепловые электростанции и котельные), транспорт (кроме трубопроводного), добыча, переработка и транспортировка газа.

Согласно международной документации ОФД должны представляться результаты приближенной оценки выбросов СН₄, образующихся в результате неполного сгорания топлива. Для ОАО "Газпром" эти выбросы были признаны незначительными [6]. В качестве обоснования этого вывода о сводных формах таблиц 3.1 и 3.2 должны быть приведены результаты приближенной оценки выбросов СН₄ с продуктами сгорания, выполненной в соответствии с рекомендациями [6] с использованием данных об общем объеме сожженного топлива разных видов.

Таблица 3.3 исходных данных и результатов оценки выбросов парниковых газов при сжигании различных видов углеводородного топлива на базе формы ОФД TABLE 1.A(a) SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1.A(a)s1" (пo 1 листу за каждый год периода с 1990 по 2003 г.).

В таблицу 3.3 заносятся данные: о расходе топлива (газ, уголь, мазут и т.д.), выраженном в энергетических единицах - Тера Джоуль (ТДж); значения использовавшихся при расчетах Нетто теплотворных способностей топлив; значения коэффициентов эмиссии, выраженные в единицах тонн на ТДж (т/ТДж). В результате перемножения расхода топлива на коэффициент эмиссии получается выброс СО₂.

Таблица 3.4 исходных данных и результатов оценки выбросов парниковых газов при использовании топлива на прочих промышленных объектах на базе формы ОФД TABLE 1.A(a) SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1.A(a)s2"(по 1 листу за каждый год периода с 1990 по 2003 г.).

В таблицу 3.4 заносятся данные о расходе топлива на прочих промышленных объектах ОАО "Газпром" (по видам топлива: газ, уголь, мазут и т.д.), выраженном в энергетических единицах. Аналогично предыдущей таблице указываются Нетто теплотворные способности топлив и коэффициенты эмиссии (в т/ТДж).

Таблица 3.5 исходных данных и результатов оценки выбросов парниковых газов при сжигании различных видов углеводородного топлива транспортными средствами на базе Формы OФД TABLE 1.А(а) SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1.A(a)s3" (по 1 листу за каждый год периода с 1990 по 2003 гг.).

Таблица 3.5 предназначена для более детального представления выбросов на транспорте. Для дорожного транспорта отдельно заносятся расход бензина, дизельного топлива и природного газа (в ТДж), значения Нетто теплотворных способностей топлив и коэффициенты эмиссии (в т/ТДж). То же делается для судов, для авиации и прочих транспортных средств.

Таблица 3.6 данных для оценки выбросов СО₂ при использовании различных видов топлива в других секторах промышленности на базе формы ОФД TABLE 1.A(a) SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1.A(a)s4" внесена в раздел 3.1. Кадастра несмотря на то, что она не содержит ячеек, обязательных для заполнения ОАО "Газпром". В последней строке таблицы 3.6 помешен специальный текстовой бокс, общий для всех таблиц 3.1-3.5 раздела 3.1 Кадастра. В нем представляется дополнительная текстовая информация о том, что включалось в соответствующие строки таблиц 3.1-3.5 Кадастра и какие при этом были исключения и предложения.

Таблица 3.1 - Сводные данные о выбросах парниковых газов при использовании (сжигании) топлива

Форма ОФД TABLE 1 SECTORAL REPORT FOR ENERGY, Таблица "Table 1s1"

ОАО "Газпром"

Год

Таблица 3.2 - Сводные данные о выбросах парниковых газов в результате технологических операций и с утечками

Форма ОФД TABLE 1 SECTORAL REPORT FOR ENERGY, Таблица Table 1s2"

ОАО "Газпром"

Год

GREENHOUSE GAS SOURCE AND SINK CATEGORIES		CО2	CH4	N2О	NOx	CO	NMVOC	SО2
	Категории источников парниковых газов	(Gg)
В. Fugitive Emissions from Fuels	Летучие выбросы (утечки)
1. Solid Fuels
a. Coal Mining
b. Solid Fuel Transformation
с Other (please specify)
2. Oil and Natural Gas	Нефть и природный газ
a. Oil
b. Natural Gas	Природный газ
с. Venting and Flaring
Venting
Flaring
d. Other (please specify)
Memo Items:
International Bunkers
Aviation
Marine
Multilateral Operations
CО2 Emissions from Biomass

Таблица 3.3 - Данные для оценки выбросов диоксида углерода при использовании различных видов топлива на энергетических объектах и собственные нужды ОАО "Газпром"

Форма ОФД TABLE 1.А(а) SECTORAL BACKGROUND DATA FOR ENERGY

Fuel Combustion Activities - Sectoral Approach



Таблица 3.4 - Данные для оценки выбросов диоксида углерода при использовании различных видов топлива на прочих промышленных объектах ОАО "Газпром"

Форма ОФД TABLE 1.А(а) SECTORAL BACKGROUND DATA FOR ENERGY

Fuel Combustion Activities - Sectoral Approach



Таблица 3.5 - Данные для оценки выбросов диоксида углерода при использовании различных видов топлива на транспорте ОАО "Газпром"

Форма ОФД TABLE 1.А(а) SECTORAL BACKGROUND DATA FOR ENERGY

Fuel Combustion Activities - Sectoral Approach



Таблица 3.6 - Данные для оценки выбросов диоксида углерода при использовании различных видов топлива в других секторах промышленности

Форма ОФД TABLE 1.А(а) SECTORAL BACKGROUND DATA FOR ENERGY

Fuel Combustion Activities - Sectoral Approach



3.2 Раздел 3.2 должен содержать исходные данные и результаты оценки выбросов СН₄ в результате технологических операций и утечек метана. В соответствии с международными рекомендациями [4] в раздел 3.2 включаются данные о выбросах СО₂ при сжигании углеводородов на факелах, которые должны определяться в соответствии с установленным порядком [6].

Раздел 3.2 включает таблицу 3.7 данных для оценки выбросов СН₄ в результате технологических операций и утечек; выбросов СО₂ от факелов на базе формы ОФД TABLE 1.B.2 SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1.B.2" по "летучим выбросам при работе с газом" (эмиссиям метана в результате технологических операций и с утечками).

Таблица 3.7 содержит (по 1 листу за каждый год периода с 1990 по 2003 г.) данные по выбросам, которые приводятся по 5 категориям источников:

1 - скважины,

2 - производство и переработка,

3 - транспортировка и хранение,

4 - распределение газа,

5 - прочее.

Также заполняются дополнительные строки данных с тремя параметрами:

- протяженность трубопроводов,

- количество скважин,

- количество прокаченного газа по ОАО "Газпром" (без детализации).

В зависимости от способа расчета данные об эмиссиях СН₄ при продувке и при сжигании в факелах могут представляться:

- раздельно, как выбросы двух разных источников,

- в графе "производство и переработка".

В графу "скважины" выбросы СН₄ при сжигании на факелах не включаются.

Более подробная информация по эмиссиям СН₄ с подразделением по ряду категорий источников (добыча, переработка, транспортировка, хранение и распределение газа) должна представляться вне форм ОФД в главе 5 Кадастра.

В таблицу 3.7 Кадастра могут включаются данные о выбросах СО₂ при сжигании газа на факелах.

Столбец о выбросах СО₂ зарезервирован для данных о выбросах при сжигании газа на факелах в процессе добычи или переработки (соответствующие ячейки выделены жирной рамкой).

3.3 Раздел 3.3 предназначен для представления данных по расходу бункерного топлива морских и воздушных судов, осуществляющих международные перевозки.

Раздел 3.3 включает таблицу 3.8 данных для оценки выбросов СО₂ от международного бункерного топлива и воздушных судов на базе Формы ОФД TABLE 1.C SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1.C" (по 1 листу за каждый год периода с 1990 по 2003 г.).

Таблица 3.8 должна содержаться в Кадастре ОАО "Газпром", но ее заполнение необязательно. В специальном текстовом боксе таблицы 3.8 необходимо привести пояснение об отсутствии данного источника в ОАО "Газпром".

Таблица 3.7 - Данные для оценки выбросов метана в результате технологических операций и утечек; выбросов СО₂ от факелов

Форма ОФД TABLE 1.В.2 SECTORAL BACKGROUND DATA FOR ENERGY

Fugitive Emissions from Oil, Natural Gas and Other Sources

Год

Таблица 3.8 - Данные для оценки выбросов СО₂ от международного бункерного топлива и воздушных судов

Форма ОФД TABLE 1 .С SECTORAL BACKGROUND DATA FOR ENERGY

International Bunkers and Multilateral Operations

Год

5.5 Требования к изложению и оформлению структурного элемента "Глава 4 Данные о выбросах парниковых газов при сжигании топлива, полученные по балансу топлива"

Элемент "Глава 4..." должен излагаться в таблицах формата ОФД-МГЭИК по сектору энергетики.

Таблицы главы 4 имеют принципиальное отличие от таблиц Главы 3. В данном случае делается баланс топлива, структурная схема которого представлена на рис. 2. В главе 4 проверяется полнота учета сжигания топлива.

Глава 4 состоит из трех разделов.

4.1 Раздел 4.1 должен включать данные по балансу топлива, используемого ОАО "Газпром", с детальной разбивкой по его видам.

В разделе 4.1 заполняется таблица 4.1 данных топливного баланса (по 1 листу за каждый год периода с 1990 по 2003 г.) на базе формы ОФД TABLE I.A.(b) SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1.A.(b)".

В таблицу 4.1 вносятся следующие данные:

- баланс топлива с детальной разбивкой по видам топлива;

- по использованию биомассы в качестве топлива, что по правилам РКИК не считается выбросом парниковых газов;

- по международному бункерному топливу.

Левая часть таблицы 4.1 представляет собой сам баланс топлива для ОАО "Газпром" в целом (в единицах, удобных для ОАО "Газпром", единицы указываются в первом столбце "unit"):

1 - производство;

2 - покупка (при наличии);

3 - продажа;

4 - внутренние потери;

5 - международный бункер (при наличии);

6 - изменение запасов за год отчетности;

7 - потребление на собственные нужды

Рисунок 2 - Структурная схема баланса топлива

Первая часть таблицы - расчет выбросов СО, по данным о количестве потребленного топлива.

4.2 Раздел 4.2 должен содержать результаты сопоставления данных, представленных в главах 3 и 4 Кадастра.

Раздел 4.2 включает таблицу 4.2 данных топливного баланса (по 1 листу за каждый год периода с 1990 по 2003 г.) на базе формы ОФД TABLE 1.A.(c) SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1.A.(c)".

В последней строке таблицы 4.2 в специальном текстовом боксе даются пояснения по поводу расхождений результатов расчетов по балансу топлива по категориям источников.

4.3 Раздел 4.3 должен содержать данные по учету использования газа и других углеводородов в качестве сырья для производства продукции, например смазочных масел, битума, сажи и т. д.

Раздел 4.3. включает таблицу 4.3 данных об использовании топлива как сырья для производства продукции на базе Формы ОФД TABLE 1.A.(d) SECTORAL BACKGROUND DATA FOR ENERGY, "Table 1 .A.(d)".

Таблица 4.3 представляет собой более детальное описание одной из колонок формы "Table 1.A(b)" - столбца "carbon stored". Внизу формы указывается, какое топливо использовалось в качестве сырья. Указываются вид произведенной при этом продукции и ее количество.
