УСТРОЙСТВО ПЕРВОГО ЯРУСА ИНВЕНТАРНЫХ БЕЗБОЛТОВЫХ ТРУБЧАТЫХ ЛЕСОВ КТ-6.1-28.26-77

УСТРОЙСТВО ТРЕТЬЕГО ЯРУСА ИНВЕНТАРНЫХ БЕЗБОЛТОВЫХ ТРУБЧАТЫХ ЛЕСОВ КТ-6.1-28.27-77

РАЗБОРКА СРЕДНЕГО ЯРУСА ИНВЕНТАРНЫХ БЕЗБОЛТОВЫХ ТРУБЧАТЫХ ЛЕСОВ КТ-6.1-28.29-77

УСТАНОВКА ШАРНИРНО-ПАНЕЛЬНЫХ БЛОЧНЫХ ПОДМОСТЕЙ ППУ-4

По КТ

По ЕНиР

Выработка на 1 чел.-день, м² вертикальной проекции лесов

40

27

Затраты труда на устройство 1 м² лесов, чел.-ч

0,2

0,3

Молоток стальной строительный

4

Топор

4

Пила-ножовка поперечная

4

Отвес

2

Метр стальной складной

4

Рейка деревянная длиной 2 м

2

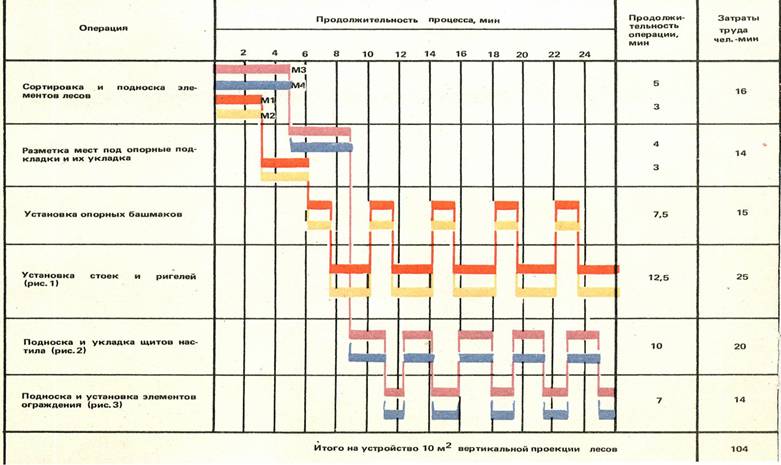

Номер операции

1

2

3

4

5

6

Номер операции

Описание операции

1

М3 и М4 сортируют элементы лесов и подносят к месту монтажа подкладки, опорные башмаки и ригели. В это время монтажники М1 и М2 проверяют, отбирают и подносят к месту установки двух- и четырехметровые стойки.

2

Разметку места монтажа ведут с середины стены в обе стороны (сначала в одну, потом в другую) по оси внутреннего ряда стоек. М1 и М2 1 отмеряют двухметровой рейкой места установки подкладок, а М3 и М4 отмечают их на основании, укладывают деревянные подкладки под | стойки, совмещая центральную ось подкладок с метками на основании. Затем эти операции повторяют и по оси наружного ряда стоек.

3

М1 и М2 устанавливают на подкладки опорные башмаки для внутреннего ряда стоек на расстоянии 55 см от стены, а затем вставляют в патрубки установленных башмаков ригели, фиксируя шаг стоек в продольном направлении. После этого М1 и М2 устанавливают наружный ряд опорных башмаков.

4

М1 вставляет в башмак стойку и придерживает ее, М2 крепит крюк ригеля в патрубке стойки на высоте 92 см от земли. Затем М1 вставляет стойку в соседний башмак, М2 крепит в ее патрубке второй крюк того же ригеля. После этого М1 и М2 надевают поперечные ригели и с помощью отвеса проверяют вертикальность стоек (в дальнейшем, при устройстве лесов третьего яруса, поперечные и продольные ригели, установленные на высоте 92 см от земли, снимают и переставляют на третий ярус). Затем М1 и М2 молотком рихтуют башмаки, создавая из них форму правильного прямоугольника, и прикрепляют их к подкладкам костылями. Выровняв секцию лесов, М1 и М2 крепят стойки к кирпичной стене с помощью анкеров и крюков.

5

М3 и М4 подносят и укладывают щиты настила на ригели перпендикулярно стене, оставляя между стеной и настилом зазор 5 см. Щиты подгоняют по месту с помощью топора и ножовки так, чтобы щели между щитами не превышали 10 мм.

6

М3 и М4 подносят элементы ограждения. Затем М3 поднимается на настил, М4 подает ему перила и бортовые доски. М3 устанавливает и закрепляет перила шплинтами, М4 устанавливает бортовые доски.

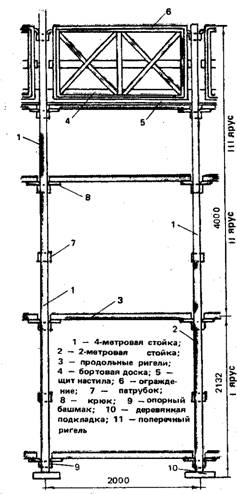

Рис 1

Рис.2

Узел укрепления лесов

Рис.3

По КТ

По ЕНиР

Выработка на 1 чел.-день, м² вертикальной проекции лесов

40

27

Затраты труда на устройство 1 м² лесов, чел.

0,2

0,3

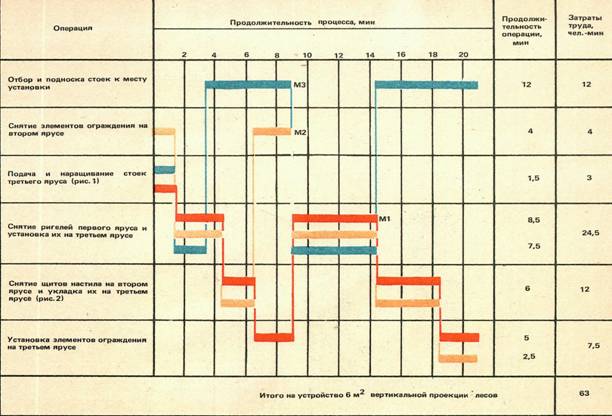

Номер операции

1

2

3

4

5

6

Номер операции

Описание операции

1

Описание операции М3 отбирает 4-метровые стойки, проверяет их качество и подносит к месту установки.

2

М2 снимает бортовые доски на втором ярусе и кладет их на настил третьего яруса. Затем вынимает шплинты, закрепляющие перила, выбивает их молотком из патрубков стоек и укладывает на настил третьего яруса монтируемой ячейки.

3

М3 снизу подает принесенную стойку. М1, находясь на втором ярусе, принимает ее и вставляет в 2-метровую стойку внутреннего ряда. Затем наращивает стойку наружного ряда.

4

М3, слегка постукивая молотком снизу, вынимает ригели из патрубков стоек, установленных на отметке 92 см, и подает их находящимся на втором ярусе М1 и М2, которые устанавливают ригели на третьем ярусе в поперечном и продольном направлениях. Одновременно М3 снимает временные крепления, установленные на отметке 92 см.

5

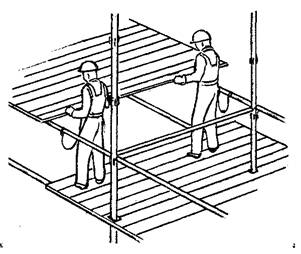

Находясь на втором ярусе, M1 и М2 приподнимают щит за два конца и ставят на ребро, а затем поднимают и укладывают его на ригели третьего яруса над тем местом, где сняли щит, плотно прижимая один к другому.

6

М1 поднимается по лестнице на третий ярус и приступает к установке бортовых досок и перил. Затем на третий ярус поднимается М2 и помогает М1. После установки в патрубки стоек перила сразу закрепляют с обеих сторон шплинтами и проверяют прочность установки

По КТ

По ЕНиР

Выработка на 1 чел.-день, м вертикальной проекции лесов

80

59

Затраты труда на разборку 1м² лесов, чеп.-ч

0,1

0,135

Молоток стальной строительный

2

Оттяжка из пенькового каната (диаметром 12,7 мм, длиной 20 м) для спуска элементов лесов

Приспособление для спуска элементов лесов (грузоподъемностью 60 кг) с электролебедкой (грузоподъемностью 150 кг)

Строп кольцевой из стального каната (диаметром 4,5 мм, длиной 1,5 м) для строповки элементов лесов

2

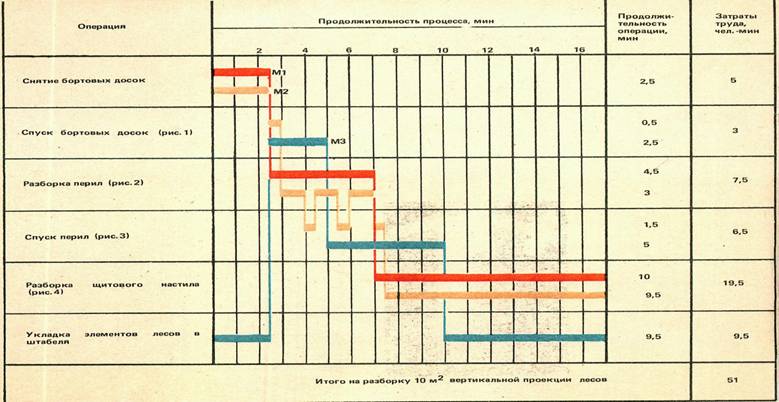

Номер операции

1

2

3

4

5

6

Номер операции

Описание операции

1

М1 и М2 поднимаются на настил верхнего яруса, молотком выбивают бортовые доски из перил и собирают их около приспособления для спуска

2

М2 складывает бортовые доски в пакет и стропит его одиночными петлями двух кольцевых стропов в обхват. К более длинному концу пакета привязывает оттяжку. Затем надевает петли стропов на крюк приспособления и, натянув стропы, сдвигает пакет с настила. М3 спускает пакет, регулируя его положение оттяжкой.

3

Ml и М2 вынимают шплинты крепления перил и выбивают молотком (снизу вверх) их крючки из патрубков стоек. Затем переносят перила к приспособлению для спуска.

4

М2 стропит перила одиночными петлями двух кольцевых стропов в обхват, привязывает оттяжку, надевает стропы на крюк приспособления и подает команду М3 натянуть стропы. М3 спускает перила, регулируя положение пакета оттяжкой.

5

М1 спускается на один ярус ниже М2, который снимает и подает щиты по одному торцом вниз на нижележащий ярус. М1 принимает щит, ставит его на ребро, затем кладет плашмя перпендикулярно стене и прижимает к ранее уложенному щиту. При разборке нижнего яруса щиты складывают на земле.

6

М3 подготавливает место для складирования элементов лесов, затем тщательно проверяет исправность элементов, сортирует и укладывает их по типам в штабеля, располагая их на расстоянии не более 20 м от приспособления для спуска.

1 – разбираемые леса; 2 – приспособление для спуска элементов лесов; 3 – спускаемый пакет с элементами лесов; 4 – лебедка; 5 – место складирования элементов лесов; М1, М2, М3 – рабочие места монтажников

Рис. 1

Рис. 4

Рис. 2

Рис. 3

По КТ

По ЕНиР

Выработка на 1 чел.-день, м² вертикальной проекции лесов

68

59

Затраты труда на разборку 10 м² лесов, чел.-ч

1,15

1,35

Молоток стальной строительный

2

Оттяжка из пенькового каната (диаметром 12,7 мм, длиной 20 м) для спуска элементов лесов

Приспособление для спуска элементов лесов (грузоподъемностью 60 кг ) с электролебедкой (грузоподъемностью 150 кг )

Строп кольцевой из стального каната (диаметром 4,5 мм, длиной 1,5 м) для строповки элементов лесов

2

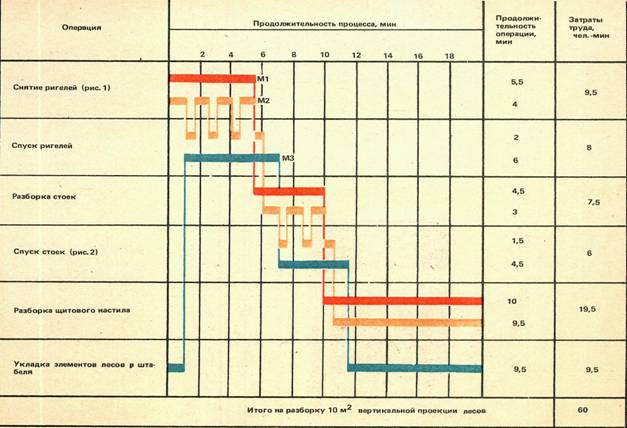

Номер операции

1

2

3

4

5

6

Номер операции

Описание операции

1

М1 и М2, слегка постукивая молотком снизу по крюку ригеля, сдвигают его с места. Затем обеими руками поднимают ригель вверх, вынимают его из патрубков стоек и подносят к приспособлению для спуска элементов лесов.

2

М2 складывает ригели в пакет и стропит его одиночными петлями двух кольцевых стропов в обхват. Затем надевает петли стропов на крюки приспособления и, натянув стропы, сдвигает пакет с настила. М3 спускает пакет, регулируя его положение оттяжкой.

3

М1 и М2, слегка раскачивая стойки, стыки которых находятся выше настила, вынимают их из стыкующих патрубков и подносят к приспособлению для спуска, рядом с которым складывают стойки в пакеты.

4

М2 стропит пакет стоек одиночными петлями двух кольцевых стропов в обхват, привязывает оттяжку, надевает стропы на крюк приспособления и подает сигнал М3 натянуть стропы. М3 спускает пакет, регулируя его положение оттяжкой.

5

М1 спускается на один ярус ниже М2, который снимает и подает щиты М1 по одному торцом вниз на нижележащий ярус. М1 принимает щит, ставит его на ребро, затем кладет плашмя перпендикулярно стене и прижимает к ранее уложенному щиту. При разборке нижнего яруса щиты складывают на земле.

6

М3 подготавливает места для складирования элементов, затем тщательно проверяет исправность снятых элементов, сортирует и укладывает их по типам в штабеля, располагая их на расстоянии не более 20 м от приспособления для спуска.

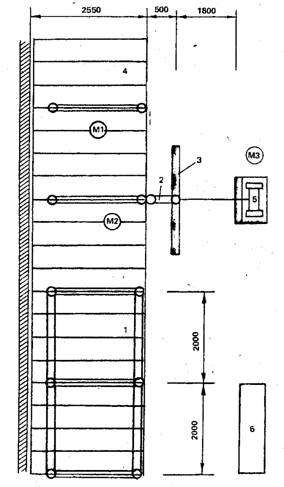

1 – разбираемые леса; 2 – приспособление для спуска элементов лесов; 3 – спускаемый пакет с элементами лесов; 4 – щиты настила; 5 – лебедка; 6 – место складирования элементов лесов; М1, М2, М3 – рабочие места монтажников.

Рис. 1

Рис. 2

По КТ

По ЕНиР

При установке подмостей в первое положение (высота 1м) Выработка на 1 чел.-день, блоков подмостей

53

30

Затраты труда на установку блока, чел.-ч

0,15

0,26

При установке подмостей во второе положение (высота 1,95 м)

Выработка на 1 чел.-день, блоков подмостей

100

40

Затраты труда на установку блока, чел.-ч

0,08

0,2

Строп четырехветвевой

Пила-ножовка поперечная по дереву

Лопата растворная

3

Лестница приставная деревянная

2

длиной 2м

3

Лом монтажный

Лом-гвоздодер

Топор плотничный

Ключ гаечный разводной

2

Кувалда кузнечная остроносая

массой 3 кг

2

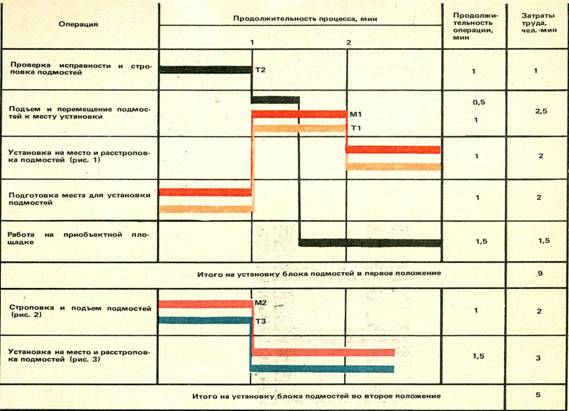

Номер операции

1

2

3

4

5

6

7

Номер операции

Описание операции

1

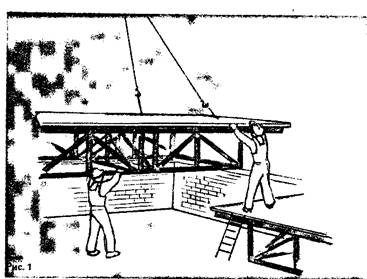

Т2 проверяет исправность подмостей и в случае необходимости устраняет неисправности. Затем, очистив подмости от раствора, стропит их за четыре внутренние петли тяг крюками четырехветвевого стропа.

2

По сигналу Т2 машинист крана приподнимает подмости на 20 - 30 см. Т2, находясь на безопасном расстоянии, визуально проверяет натяжение тяг. Убедившись в надежности строповки, подает команду машинисту крана переместить подмости к месту установки. М1 и Т1 принимают и ориентируют подмости на место установки.

3

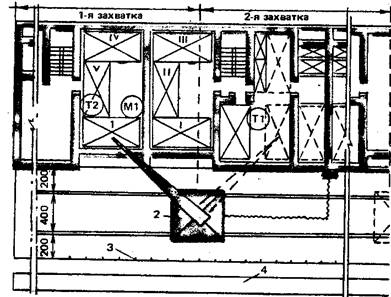

M1 и Т1 принимают и опускают подмости на перекрытие, следя за плотностью их примыкания к уже установленным подмостям и стене. При необходимости с помощью ломов регулируют положение подмостей, после чего расстроповывают их, а монтажные петли опускают в углубления подмостей.

4

5

6

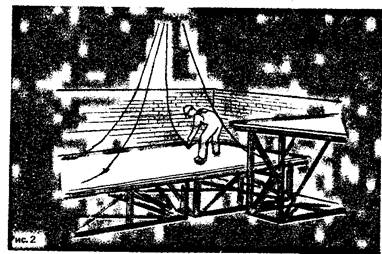

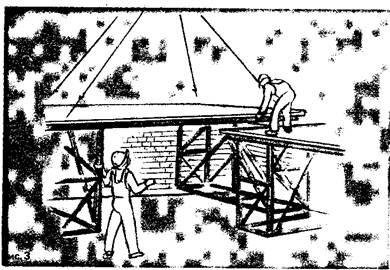

Поднявшись по приставной лестнице на подмости, М2 и Т3 стропят их за четыре внешние петли тяг. Затем переходят на стоящие рядом подмости, подают сигнал машинисту крана на подъем и следят за равномерным раскрытием опор (при подъеме подмостей опоры изменяют свое положение, поворачиваясь на 90ºи горизонтальностью установки подмостей.

7

После полного раскрытия опор М2 и Т3 следят за установкой подмостей на перекрытие, при необходимости регулируя с помощью ломов их положение. Затем поднимаются по приставной лестнице на подмости и расстроповывают их, опуская петли в углубления подмостей.

Рис. 1

Рис. 2

Рис. 3

Наименование

№ чертежа

Организация-калькодержатель

Адрес

Строп четырехветвевой

29

Мособлоргтехстрой

101000, Москва, ул. Кирова, 24, строение 3

Пила-ножовка поперечная по дереву

44

То же

Тоже

Приспособление для спуска элементов лесов (грузоподъемностью 60 кг ) с электролебедкой (грузоподъемностью 150 кг )

ОМТПС

Минстроя

СССР

150024, Ярославль-24, ул. Щапова, 20
