Содержание
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 303 «Изделия электронной техники, материалы и оборудование» на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 УТВЕРЖДЕН И ВВЕДЕН в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2007 г. № 274-ст
3 Настоящий стандарт идентичен международному стандарту МЭК 60269-4-1:2002 «Предохранители плавкие низковольтные. Часть 4-1. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств. Разделы НИ. Примеры типов стандартизованных плавких вставок» (IEC 60269-4-1:2002 «Low-voltage fuses. - Part 4-1; Supplementary requirements for fuse-links for the protection of semiconductor devices-Sections I to III: Examples of types of standardized low-voltage fuses»).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении А
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений и поправок - ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользователя - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
ГОСТ Р МЭК 60269-4-1-2007
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Предохранители плавкие низковольтные
Часть 4-1
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ВСТАВКАМ ДЛЯ ЗАЩИТЫ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ
Разделы I-III
Примеры типов стандартизованных плавких вставок
Low-voltage fuses.
Part 4-1. Supplementary requirements for fuse-links for the protection of
semiconductor devices.
Sections I to III. Examples of types of standardized fuse-links
Дата введения - 2008-07-01
1 Общие положения
Плавкие вставки для защиты полупроводниковых приборов должны соответствовать требованиям, изложенным в соответствующих разделах и пунктах:
МЭК 60269-1:1998* Низковольтные плавкие предохранители. Часть 1. Общие требования и
МЭК 60269-4:1986** Низковольтные плавкие предохранители. Часть 4. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств.
* Заменен на МЭК 60269-1:2006.
* Заменен на МЭК 60269-4:2006.
Настоящий стандарт состоит из следующих разделов, в которых приведены характерные примеры размеров плавких вставок:
Раздел I: Плавкие вставки с болтовыми соединениями:
тип А;
тип В;
тип С.
Раздел II: Плавкие вставки с потайными соединениями:
тип А;
тип В.
Раздел III: Плавкие вставки с цилиндрическими контактами:
тип А.
Настоящий стандарт распространяется на размеры, но не на характеристики плавких вставок.
Размеры плавких вставок для защиты полупроводниковых устройств также могут быть приведены в [1], разделы I и III и [2], раздел I.
Плавкие вставки должны соответствовать требованиям МЭК 60269-4 и, кроме того, значения потерь мощности плавкой вставки не должны превышать значений рассеиваемой мощности оснований или держателей плавких предохранителей. Если значения потери мощности плавкой вставки превышают значения рассеиваемой мощности стандартного основания или держателя плавкого предохранителя, то изготовитель должен привести сниженные значения номинальных характеристик.
Раздел I А Плавкие вставки с болтовыми соединениями типа А
1.1 Область применения
К плавким вставкам с болтовыми соединениями, размеры которых соответствуют требованиям, приведенным на рисунках 1 (IA) – 3 (IA) настоящего раздела, применяют следующие дополнительные требования.
Значения номинальных напряжений и токи должны быть равны:
- переменное напряжение - от 230 В и ток до 900 А включительно;
- переменное напряжение - от 690 В и ток до 710 А включительно.
7 Стандартные требования к конструкции
7.1 Механическая часть
Размеры плавких вставок приведены на рисунках 1 (IA) – 3 (IA).
7.1.7 Конструкция плавкой вставки
Для индикации срабатывания допускается применять параллельно плавким вставкам плавкую вставку-индикатор прерывания. Размеры плавких вставок-индикаторов прерывания приведены на рисунке 4 (IA).
Размеры в миллиметрах
|
Типовое номинальное напряжение, В |
Типовой максимальный номинальный ток, А |
Аmax |
Bmax |
Dmax |
Enom |
Fmax |
Gnom |
Hnom |
Jmin |
Kmax |
|
230 |
20 |
29 |
8,7 |
47,6 |
6,4 |
0,9 |
38 |
4 |
4,8 |
8,8 |
|
690 |
20 |
55 |
8,7 |
75 |
6,4 |
0,9 |
64,5 |
4 |
4,8 |
8,8 |
|
230 |
180 |
29,2 |
17,7 |
58,4 |
12,7 |
2,5 |
42 |
6,4 |
7,9 |
19,3 |
|
690 |
100 |
50,6 |
17,7 |
79,8 |
12,7 |
2,5 |
63,5 |
6,4 |
7,9 |
19,3 |
|
230 |
450 |
32,6 |
38,2 |
85 |
25,4 |
3,3 |
59 |
10,3 |
13 |
41,5 |
|
690 |
355 |
60 |
38,2 |
114 |
25,4 |
3,3 |
85 |
10,3 |
13 |
41,5 |

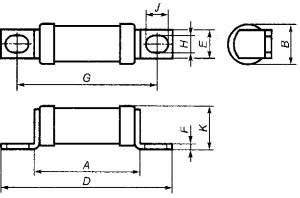

Рисунок 1 (IA) - Плавкие вставки с одним корпусом
Размеры в миллиметрах
|
Типовое номинальное напряжение, В |
Типовой максимальный номинальный ток, А |
Аmax |
Bmax |
Dmax |
Enom |
Fnom |
Gnom |
Hnom |
Jmin |
Kmax |
|
230 |
900 |
32,6 |
38,2 |
85 |
25,4 |
6,4 |
59 |
10,3 |
13 |
83 |
|
690 |
710 |
60 |
38,2 |
114 |
25,4 |
6,4 |
85 |
10,3 |
13 |
83 |

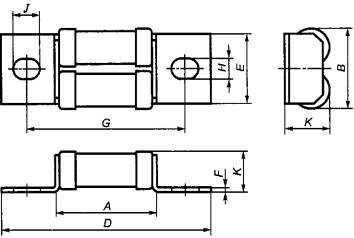

Рисунок 2 (IA) - Плавкие вставки со сдвоенным корпусом
Размеры в миллиметрах
|
Типовое номинальное напряжение, В |
Типовой максимальный номинальный ток, А |
Аmax |
Bmax |
Dmax |
Enom |
Fmax |
Gnom |
Hnom |
Jmin |
Kmax |
|
690 |
200 |
50,6 |
37 |
95 |
32 |
1,6 |
70 |
8,7 |
10,3 |
19,9 |

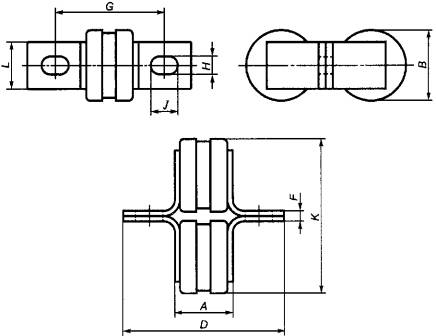

Рисунок 3 (IA) - Плавкие вставки с двойным корпусом
1 - Боек; освобождается при срабатывании (также можно применять для работающего вспомогательного оборудования)
Размеры в миллиметрах
|
Типовое номинальное напряжение, В |
Аmax |
Bnom |
Cnom |
Dmax |
Enom |
Fnom |
Gmax |
|
230 |
48 |
0,8 |
6,4 |
5,6 |
19 |
5,6 |
7,9 |
|
690 |
62 |
0,8 |
6,4 |
5,6 |
19 |
5,6 |
7,9 |

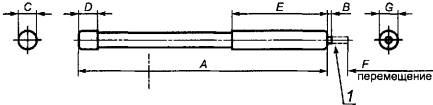

Рисунок 4 (IA) - Плавкие вставки-индикаторы прерывания
Раздел I В Плавкие вставки с болтовыми соединениями типа В
1.1 Область применения
К плавким вставкам с болтовыми соединениями, размеры которых соответствуют рисункам 1 (IB) и 2 (IB) настоящего раздела, применяют следующие дополнительные требования.
7.1 Механическая часть
Размеры плавких вставок приведены на рисунках 1 (IB) и 2 (IB).
Плавкие вставки с другими крепежными размерами, например расширенными отверстиями, продольными или поперечными пазами, должны согласовываться между изготовителем и потребителем.
7.1.7 Конструкция плавкой вставки
Если плавкие вставки предназначены для индикации, то положение индикатора должно быть согласовано между изготовителем и потребителем.
Размеры в миллиметрах
|
Размер корпуса |
е±2 |
a1max |
a2max |
bmin |
е1max |
e2max |
h1 |
|
|
|
000 |
80 |
105 |
56 |
20 |
51 |
21 |
M8 |
9 |
9 |
|
00 |
80 110 |
105 140 |
56 86 |
20 |
51 |
30 |
M10 |
11 |
11 |
1) Отверстие с резьбой или соответствующее сквозное отверстие для плоских выводов.
2) Расстояние между выводами.
3) Индикатор.
4) Ушко для сигнализирующего устройства (если требуется).

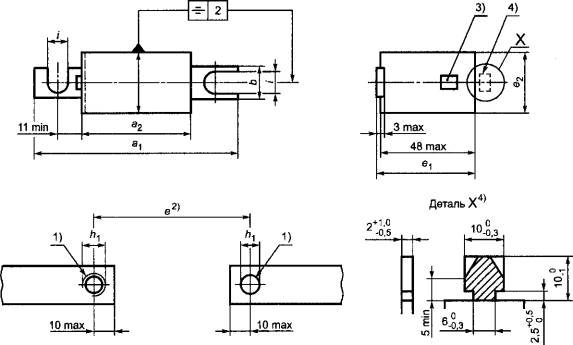

Рисунок 1 (IB) - Размеры корпусов 000 и 00
Размеры в миллиметрах
|
Размер корпуса |
е±2 |
a1max |
a2max |
bmin |
е1max |
e2max |
h1 |
|
|
|
0 |
80 110 |
110 150 |
50 80 |
19 |
45 |
6,5 |
М10 |
11 |
11 |
|
1 |
80 110 |
110 150 |
50 80 |
24 |
53 |
6,5 |
М10 |
11 |
11 |
|
2 |
80 110 |
110 150 |
50 80 |
24 |
61 |
6,5 |
М10 |
11 |
11 |
|
3 |
80 110 |
110 150 |
50 80 |
29 |
76 |
6,5 |
М127) |
13 |
138) |
1) Отверстие с резьбой или соответствующее сквозное отверстие для плоских выводов.
2) Расстояние между выводами.
3) Индикатор (если требуется).
4) Сигнализирующее устройство, положение А или В (если требуется).
5) Другие положения С, D и Е для ушка для сигнализирующего устройства (если требуется).
6) Зажимающие лепестки с размерами, соответствующими [1], рисунок 1(1) (если требуется).
7) Также возможно М10.
8) Размер 11 также возможен для М10.

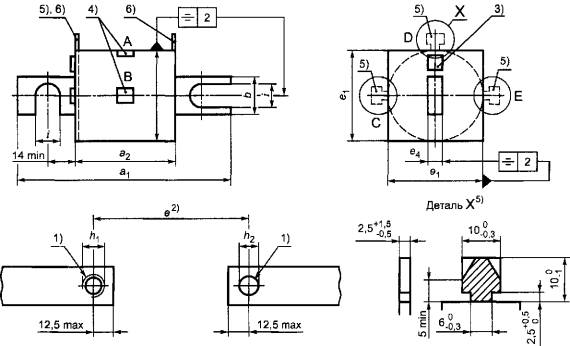

Рисунок 2 (IB) - Размеры корпусов 0, 1, 2 и 3
Раздел I С Плавкие вставки с болтовыми соединениями типа С
1.1 Область применения
К плавким вставкам с болтовыми соединениями, размеры которых соответствуют рисунку 1 (IС), применяют следующие дополнительные требования:
Их номинальные напряжения и токи должны быть равны:
- переменное напряжение - от 130 В и ток до 1000 А включительно;
- переменное напряжение - от 250 В и ток до 800 А включительно;
- переменное напряжение - от 500 В и ток до 1200 А включительно;
- переменное напряжение - от 700 В и ток до 600 А включительно;
- переменное напряжение - от 1000 В и ток до 800 А включительно.
7.1 Механическая часть
Размеры плавких вставок приведены на рисунке 1 (IС).
Размеры в миллиметрах
|
Номинальное напряжение, В |
Номинальный ток, А |
Аmax |
Bnom |
B1max |
B2min |
Cmax |
Dmax |
Emax |
Fmin |
Gmax |
Hmax |
|
130 |
65-400 |
69,1 |
52,4 |
57,5 |
45 |
31 |
29,1 |
5,2 |
22,6 |
8,3 |
11,9 |
|
450-1000 |
90,6 |
62,0 |
67 |
47,5 |
33,4 |
40,9 |
6,8 |
25,8 |
10,7 |
12,3 |
|
|
250 |
35-60 |
82,6 |
61,9 |
67,5 |
55,5 |
42,9 |
21 |
3,6 |
19,5 |
9,1 |
14,1 |
|
65-200 |
81,1 |
60,3 |
64 |
54 |
42,9 |
31,8 |
5,2 |
25,8 |
9,1 |
12,3 |
|
|
225-800 |
99,2 |
70,6 |
79 |
55,5 |
42,1 |
51,2 |
6,8 |
38,5 |
12,3 |
20,2 |
|
|
500 |
35-60 |
82,6 |
62,7 |
67,5 |
54 |
42,9 |
21 |
3,6 |
19,5 |
9,1 |
13,6 |
|
65-100 |
93,5 |
73,0 |
79 |
66,5 |
55,6 |
25,8 |
3,7 |
19,5 |
9,3 |
17,9 |
|
|
110-200 |
93,8 |
73,0 |
76,5 |
66,5 |
55,7 |
31,4 |
5,2 |
25,8 |
9,1 |
15,5 |
|
|
225-400 |
111,9 |
83,3 |
89 |
68 |
54,8 |
38,5 |
6,8 |
25,8 |
11,4 |
19,9 |
|
|
450-600 |
115,6 |
86,5 |
91,5 |
69 |
58 |
51,2 |
6,8 |
38,5 |
12,3 |
20,2 |
|
|
700-800 |
166 |
110,0 |
128 |
85,5 |
58 |
63,9 |
10,1 |
51,2 |
15,9 |
33,4 |
|
|
900-1200 |
178,6 |
127,0 |
140 |
110 |
84,2 |
77,4 |
11,5 |
60,7 |
17,9 |
30,6 |
|
|
700 |
35-60 |
112,6 |
92,1 |
100 |
72 |
74,6 |
25,8 |
5,2 |
25,8 |
10,7 |
19,8 |
|
65-100 |
113,6 |
92,1 |
95,5 |
72 |
74,6 |
31,4 |
5,2 |
25,8 |
10,7 |
18,6 |
|
|
110-200 |
131 |
102,4 |
108 |
72 |
73,8 |
38,5 |
6,8 |
25,8 |
12,3 |
21 |
|
|
225-400 |
131 |
102,4 |
111 |
73 |
73,8 |
51,2 |
6,8 |
38,5 |
14,7 |
20,2 |
|
|
450-600 |
181,6 |
129,4 |
147 |
81 |
73,9 |
63,9 |
10,1 |
51,2 |
16,3 |
0,4 |
|
|
1000 |
35-60 |
128,6 |
108,0 |
111 |
98 |
90,5 |
25,8 |
5,2 |
19,5 |
8,3 |
9,9 |
|
65-100 |
128,6 |
108,0 |
111 |
104 |
90,5 |
31,4 |
5,2 |
25,8 |
9,3 |
10,7 |
|
|
110-200 |
146,9 |
118,4 |
123 |
104 |
89,7 |
39,3 |
6,8 |
25,8 |
11,7 |
12,3 |
|
|
225-400 |
148,1 |
118,4 |
124 |
104 |
90,5 |
51,2 |
6,8 |
38,5 |
11,4 |
20,1 |
|
|
450-800 |
197,7 |
150,8 |
154 |
117 |
101,6 |
89,8 |
10,1 |
51,2 |
16,3 |
30,9 |

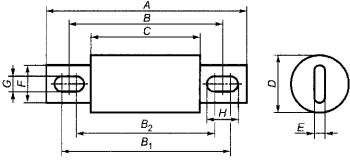

Рисунок 1 (IС) - Плавкие вставки под болты типа С
Раздел II А Плавкие вставки с потайными соединениями типа А
1.1 Область применения
К плавким вставкам с потайными соединениями, размеры которых приведены на рисунке 1 (IIА) применяют следующие дополнительные требования: номинальные токи до 5000 А включительно и номинальные напряжения до 1250 В включительно.
7.1 Механическая часть

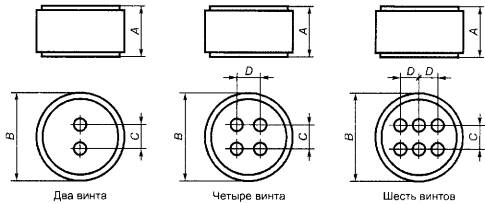

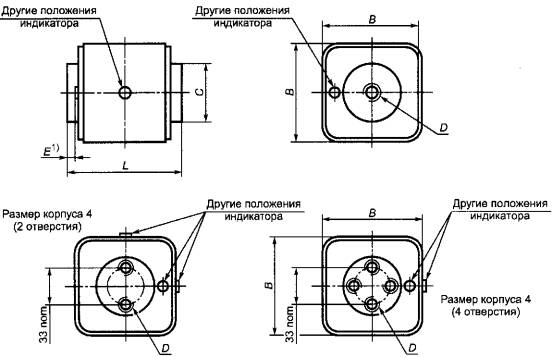

Размеры плавкой вставки приведены на рисунке 1 (IIА).
7.1.7 Конструкция плавкой вставки
Плавкие вставки могут иметь индикаторы, их стандартные положения приведены на рисунке 1 (IIА).
1) Минимальное расстояние между монтажной поверхностью и конструктивными элементами плавкого предохранителя.
Размеры в миллиметрах
|
Размер корпуса |
Предпочтительное максимальное номинальное напряжение, В |
Предпочтительный максимальный номинальный ток, А |
Lmах |
Bmах |
Cmin |
D |
Е |
|
|
Резьба |
Минимальная глубина |
|||||||
|
00 |
690 |
400 |
65 |
30´48 |
15 |
М8 |
5 |
0,2 |
|
01 |
690 |
630 |
53 |
45 |
17 |
М8 |
5 |
0,2 |
|
01 |
1000 |
500 |
77 |
45 |
17 |
М8 |
5 |
0,2 |
|
01 |
1250 |
400 |
82 |
45 |
17 |
М8 |
5 |
0,2 |
|
1 |
690 |
1000 |
53 |
53 |
19 |
М8 |
8 |
0,3 |
|
1 |
1000 |
800 |
77 |
53 |
19 |
М8 |
8 |
0,3 |
|
1 |
1250 |
630 |
82 |
53 |
19 |
М8 |
8 |
0,3 |
|
2 |
690 |
1600 |
53 |
61 |
23 |
М10 |
9 |
0,4 |
|
2 |
1000 |
1250 |
77 |
61 |
23 |
М10 |
9 |
0,4 |
|
2 |
1250 |
1000 |
82 |
61 |
23 |
М10 |
9 |
0,4 |
|
3 |
690 |
2500 |
53 |
76 |
28 |
М12 |
9 |
0,5 |
|
3 |
1000 |
2000 |
93 |
76 |
28 |
М12 |
9 |
0,5 |
|
3 |
1250 |
1600 |
99 |
76 |
28 |
М12 |
9 |
0,5 |
|
4 отверстия |
||||||||
|
4 |
690 |
5000 |
67 |
115 |
50 |
М10 |
9 |
2,0 |
|
4 |
1000 |
4000 |
89 |
115 |
50 |
М10 |
9 |
2,0 |
|
4 |
1250 |
3150 |
110 |
115 |
50 |
М10 |
9 |
2,0 |
|
2 отверстия |
||||||||
|
4 |
690 |
5000 |
94 |
115 |
50 |
М12 |
10 |
2,0 |
|
4 |
1000 |
4000 |
100 |
115 |
50 |
М12 |
10 |
2,0 |
|
4 |
1250 |
3150 |
120 |
115 |
50 |
М12 |
10 |
2,0 |
Рисунок 1 (IIА) - Плавкие вставки типа А с потайными соединениями
Раздел II В Плавкие вставки с потайными соединениями типа В
1.1 Область применения
К плавким вставкам с потайными соединениями, размеры которых приведены на рисунке 1 (IIВ), применяют следующие дополнительные требования. Их номинальные напряжения и токи равны:
- переменное напряжение от 130 или 150 В и ток до 6000 А включительно;
- переменное напряжение от 250 В и ток до 4500 А включительно;
- переменное напряжение от 600 В и ток до 2000 А включительно.
7.1 Механическая часть
Размеры плавких вставок приведены на рисунке 1 (IIВ).
Размеры в миллиметрах
|
Номинальное напряжение, В |
Номинальный ток, А |
Amах |
Bmах |
Cmах |
Dmах |
Резьба, дюймы*) |
Крепящие винты |
|
130/150 |
1000-2000 |
49,2 |
51,2 |
25,8 |
|
3/8ÉÉ"-24´1/2" |
2 |
|
2500-3000 |
49,2 |
76,6 |
38,5 |
7 |
1/2"-20´1/2" |
2 |
|
|
3500-4000 |
49,2 |
89,5 |
38,5 |
38,5 |
1/2"-20´1/2" |
4 |
|
|
5000-6000 |
61,9 |
146,5 |
38,5 |
38,5 |
1/2"- 20´1/2" |
6 |
|
|
250 |
800-1200 |
67,4 |
76,6 |
38,5 |
|
3/8ÉÉ"-24´1/2" |
2 |
|
1500-2500 |
67,4 |
88,5 |
38,5 |
38,5 |
3/8ÉÉ"-24´1/2" |
4 |
|
|
3000-4500 |
67,4 |
114,7 |
38,5 |
38,5 |
1/2"-20´1/2" |
4 |
|
|
600 |
700-800 |
103,2 |
76,6 |
38,5 |
|
3/8ÉÉ"-24´1/2" |
2 |
|
1000-1200 |
103,2 |
89,5 |
38,5 |
38,5 |
3/8ÉÉ"-24´1/2" |
4 |
|
|
1500-2000 |
103,2 |
114,7 |
38,5 |
38,5 |
1/2"-20´1/2 |
4 |
|
|
* Диаметр - число витков в дюймах ´ глубину. |
|||||||
Рисунок 1 (IIВ) - Плавкие вставки с потайными соединениями типа В
Раздел III А Плавкие вставки с цилиндрическими контактными колпачками типа А
1.1 Область применения
К плавким вставкам с цилиндрическими колпачками, размеры которых приведены на рисунке 1 (IIIA), применяют следующие дополнительные требования. Их номинальные напряжения и токи равны:
- переменное напряжение от 130 В или 150 В и ток до 60 А, включительно;
- переменное напряжение от 600 В и ток до 30 А включительно;
- переменное напряжение от 1000 В и ток до 30 А включительно.
7.1 Механическая часть
Размеры плавких вставок приведены на рисунке 1 (IIIА).
Примечание - Размеры плавких вставок с цилиндрическими контактными колпачками приведены также в [1], раздел III: размеры 10´38, 14´51, 22´58 и раздел V.
1) Заданные допуски цилиндрической части не должны превышаться.
2) Диаметр трубки между колпачками не должен превышать диаметра С.
Размеры в миллиметрах
|
Максимальное номинальное напряжение, В |
Максимальный номинальный ток, А |
А |
bmах |
с |
dmin |
r |
|
130/150 |
35-60 |
|
15,9 |
20,6 ± 0,175 |
6 |
2 ± 1 |
|
600 |
1-30 |
|
16,2 |
20,6-02 + 0,1 |
11 |
2 ± 1 |
|
1000 |
1-30 |
|
16,2 |
14,5 + 0,1 |
11 |
2 ± 1 |
Рисунок 1 (IIIA) - Плавкие вставки с цилиндрическими контактными колпачками типа А
Приложение А
(обязательное)
Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам
Таблица 1
|
Обозначение ссылочного международного стандарта |
Обозначение и наименование соответствующего национального стандарта Российской Федерации |
|
МЭК 60269-1:2006 |
ГОСТ Р 50339.0-2003 Низковольтные плавкие предохранители. Часть 1. Общие требования |
|
МЭК 60269-4:2006 |
ГОСТ Р 50339.4-92 Низковольтные плавкие предохранители. Часть 4. Дополнительные требования к плавким предохранителям для защиты полупроводниковых устройств |
Библиография
[1] МЭК 60269-2-1:1987 Низковольтные плавкие предохранители. Часть 2-1. Дополнительные требования к плавким предохранителям промышленного назначения. Разделы 1-3
[2] МЭК 269-3-1:1994 Низковольтные плавкие предохранители. Часть 3-1. Дополнительные требования к плавким предохранителям для эксплуатации неквалифицированным персоналом (плавкие предохранители бытового и аналогичного назначения). Разделы 1-4
Ключевые слова: предохранители низковольтные плавкие, плавкие вставки, примеры стандартизованных размеров
|
|
