ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ РОССИИ

СМЕТНЫЕ УКРУПНЕННЫЕ РАСЦЕНКИ НА ТОПОГРАФО-ГЕОДЕЗИЧЕСКИЕ РАБОТЫ
СУР-2002

Введены в действие приказом Федеральной службы геодезии и картографии России от «24» декабря 2002 года № 196-пр.

Москва, 2003 г.

Содержание

Сметные укрупненные расценки на топографо-геодезические работы (СУР-2002) разработаны Отделом экономики Центрального ордена «Знак Почета» научно-исследовательского института геодезии, аэросъемки и картографии им. Ф.Н. Красовского (ЦНИИГАиК) Федеральной службы геодезии и картографии России (Роскартографии).

В справочник включены укрупненные расценки на работы, выполняемые с использованием современных технических средств, передовой технологии и организации труда. Сметные укрупненные расценки предназначены для использования при составлении смет к техническим проектам на топографо-геодезические работы. Нормативы заработной платы, помещенные в справочнике, не должны применяться для расчета с исполнителями при производстве работ.

Руководитель разработки - Р.П. Каширникова. В разработке принимали участие: Н.С. Гурьянова, В.М. Каткова, И.И. Минакова, СВ. Любанский, Т.В. Евсеева.

Сметные укрупненные расценки на топографо-геодезические работы (СУР-2002) введены в действие с 1 января 2003 г. приказом Федеральной службы геодезии и картографии России от «24» декабря 2002 года № 196-пр.

С введением в действие настоящих расценок утрачивают силу Временные сметные укрупненные расценки на топографо-геодезические работы (СУР-92н) изд. 1997 г., а также все дополнения и изменения к ним.

Общие положения

1. Сметные укрупненные расценки (СУР-2002) предназначены для определения сметной стоимости, нормативов заработной платы и трудовых затрат топографо-геодезических работ, выполняемых хозспособом, и являются обязательными для применения во всех объединениях, предприятиях и организациях Федеральной службы геодезии и картографии России.

Сметные укрупненные расценки не могут быть использованы для оплаты труда и калькулирования плановой себестоимости.

2. СУР-2002 содержит сметные расценки, нормативы заработной платы и трудовых затрат (разделы 1-12) на укрупненные процессы следующих топографо-геодезических работ: создание и развитие государственных геодезических сетей и съемочного обоснования; нивелирование; топографические съемки; топографические съемки застроенных территорий; обновление топографических карт и планов; съемка подземных коммуникаций; камеральные топографические работы; картографические и чертежно-оформительские работы; вычислительные, проектно-сметные работы, машинописные работы с применением ПЭВМ; цифровое картографирование; создание и обновление цифровых топографических карт (планов) с применением цифровой фотограмметрической станции (ЦФС); создание цифровых топографических карт в программном комплексе «Панорама».

3. Сметные укрупненные расценки на топографо-геодезические работы рассчитаны на основе Единых норм выработки (времени) на геодезические и топографические работы, ч.1. Полевые работы; ч.II. Камеральные работы, 2002 г.

4. Сметные расценки рассчитаны в соответствии с требованиями, предусмотренными действующими нормативными и техническими документами (указами Президента Российской Федерации и постановлениями Правительства Российской Федерации, приказами по отрасли, инструкциями, наставлениями и т.п.), утвержденными по состоянию на 01.12.2002 г.

5. Сметные расценки на топографо-геодезические работы даны в рублях на единицу работ по каждому процессу (пункт, кв. км и др.) в текущих ценах по состоянию на 01.12.2002 года. Расценки содержат затраты производства по статьям основных расходов:

- основная заработная плата (специалистов и рабочих);

- дополнительная заработная плата (10,2 % и 12,7 % соответственно для специалистов камерального и полевого производства и 10,2 % для рабочих);

- единый социальный налог (35,6 %, в том числе: отчисления в Пенсионный фонд Российской Федерации 28 %, Фонд социального страхования Российской Федерации 4 %, фонды обязательного медицинского страхования 3,6 %); страховой сбор от несчастных случаев (1,8 %);

- налог на автодороги (в размере 1 % от выручки);

- полевое довольствие на полевых работах в размере 150 руб. в день на одного работающего;

- материалы;

- износ;

- амортизация;

- транспорт.

6. По каждому процессу даны нормативы заработной платы и трудовых затрат для специалистов и рабочих. Норматив «заработная плата специалистов» содержит основную и дополнительную заработную плату специалистов; норматив «заработная плата рабочих» содержит основную и дополнительную заработную плату, включая премию в размере 20 %, для производственных и транспортных рабочих.

Номера сметных расценок установлены в каждой таблице, начиная с единицы.

7. Сметные расценки, нормативы заработной платы и трудовых затрат отражают только прямые затраты на производство топографо-геодезических работ без учета расходов на проведение организационных и ликвидационных мероприятий. Затраты на проведение организационных и ликвидационных мероприятий определяются по нормативам, установленным Федеральной службой геодезии и картографии России, от стоимости производства топографо-геодезических работ на зону деятельности предприятия. В особых случаях стоимость затрат на проведение организационно-ликвидационных мероприятий определяется прямым расчетом.

Сметные расценки установлены с учетом уровня рентабельности в размере 10 %.

8. Сметные расценки, нормативы заработной платы и трудовых затрат рассчитаны на определенные комплексы полевых и камеральных работ и включают в себя затраты на все операции и процессы, необходимые для выпуска конечных материалов в соответствии с их наименованием и описанием состава работ.

9. Сметные расценки и нормативы в совокупности с расходами на проведение организационно-ликвидационных мероприятий учитывают затраты на все сопутствующие основному производству подготовительные и вспомогательные работы:

- техническую подготовку производства;

- рабочее проектирование;

- обучение специалистов, постоянных и сезонных рабочих безопасным методам производства топографо-геодезических работ;

- текущий ремонт, проверки и исследования геодезических инструментов и приборов;

- расходы по переезду производственного персонала к месту работы и обратно;

- доставку материалов, снаряжения, инструментов на участок работ и развозку по участку, возвращение снаряжения и инструментов на базу экспедиции;

- организацию и содержание временных полевых баз и средств радиосвязи в малоосвоенных и труднодоступных районах, устройство рабочих помещений или палаток на участках работ полевых бригад;

- производство контрольных операций; оформление материалов, сдачу и приемку работ.

10. Затраты на аэрофотосъемку сметными расценками не учтены и рассчитываются в сметах технических проектов по договорным ценам летно-съемочных отрядов Федеральной авиационной службы России или по «Тарифам на аэрофотосъемку, выполняемую аэросъемочными подразделениями (партиями, группами) предприятий и организаций Федеральной службы геодезии и картографии

11. В случаях выполнения работ не в полном объеме их состава, предусмотренного нормативами, следует применять понижающий коэффициент, соответственно уменьшению трудоемкости работ.

12. При выполнении сметных расчетов запрещается вводить какие-либо надбавки и коэффициенты, не предусмотренные СУР-2002. В отдельных случаях с разрешения Федеральной службы геодезии и картографии России при выполнении работ в особых условиях расценки могут быть изменены.

Указания по применению сметных расценок и нормативов

1. Сметные укрупненные расценки рассчитаны для условий средней полосы Европейской части России, для первой поясной зоны по оплате труда, благоприятного периода года и нормального режима выполнения топографо-геодезических работ, с продолжительностью полевого периода 6,0 месяцев.

При определении сметной стоимости топографо-геодезических работ, выполняемых в других районах страны или в неблагоприятный период года, применяются соответствующие коэффициенты:

а) При производстве топографо-геодезических работ в районах, где установлены районные надбавки к заработной плате и надбавки за особые условия работ (высокогорность, работу в пустынных и безводных районах), к сметным расценкам применяются поправки, рассчитываемые путем умножения нормативной заработной платы на коэффициенты, помещенные в таблице 1.

Таблица 1

Примечания: 1. Районная надбавка к заработной плате определяется как сумма надбавок за особые условия работ (высокогорность, работу в пустынных и безводных районах).

2. Надбавка к сметной расценке определяется как произведение всей нормативной заработной платы (специалистов и рабочих) на соответствующие коэффициенты.

б) Для предприятий, дислоцированных на Крайнем Севере и районах, приравненных к Крайнему Северу, для расчета надбавок к сметным расценкам используются коэффициенты, помещенные в таблице 2.

Таблица 2

Коэффициенты для расчета надбавок к сметным расценкам для предприятий, дислоцированных в районах Крайнего Севера и приравненных к ним районов

Примечания: 1. Для расчета принимается средний размер северных надбавок специалистов раздельно по полевому и камеральному производству.

2. Надбавка к сметной расценке определяется как произведение всей нормативной заработной платы (специалистов и рабочих) на табличные коэффициенты.

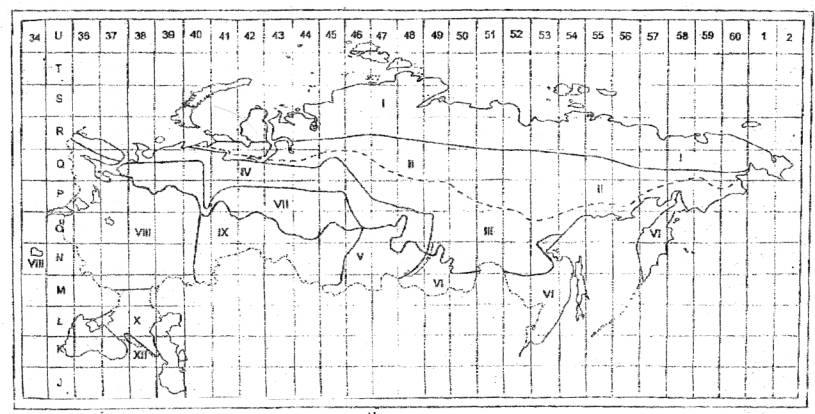

в) При производстве работ в горных районах с абсолютными высотами свыше 2300 м расценки и нормативы восьмичасовой смены подлежат пересчету на шестичасовую путем умножения на коэффициент 1,333.

г) При выполнении полевых топографо-геодезических работ в неблагоприятный период года сметные расценки и нормативы применяются с коэффициентами, помещенными в таблице 3.

Таблица 3

2. Расценками предусмотрено, что полевое довольствие выплачивается работникам, выполняющим топографо-геодезические работы, за особые условия производства, связанные с необустроенностью труда и быта работающих и размещением объектов за пределами населенных пунктов городского типа на объектах полевых работ, расположенных на территории Российской Федерации.

При выполнении полевых работ в районах Крайнего Севера и приравненных к ним местностях, в Хабаровском и Приморском Краях и Амурской области расценки применяются с коэффициентами, помещенными в таблице 5.

При определении сметной стоимости топографо-геодезических работ с размещением объектов в пределах населенных пунктов городского типа на объектах полевых работ, расположенных на территории Российской Федерации, а также в районах Крайнего Севера и приравненных к ним местностей, Хабаровского и Приморского Краев и Амурской области, применяются соответствующие коэффициенты:

а) При выполнении полевых работ в городах и поселках городского типа полевое довольствие не выплачивается, кроме поселков городского типа, расположенных в районах Крайнего Севера и приравненных к ним местностях, в Хабаровском и Приморском Краях и Амурской области. Если при выполнении полевых работ в городах и поселках городского типа полевое довольствие не выплачивается или выплачиваются суточные в установленных размерах, сметные укрупненные расценки применяются с коэффициентами, помещенными в таблице 4.

Таблица 4

б) При выполнении полевых работ в районах Крайнего Севера и приравненных к ним местностях, в Хабаровском и Приморском Краях и Амурской области, а также поселках городского типа, расположенных в районах Крайнего Севера и приравненных к ним местностях, в Хабаровском и Приморском Краях и Амурской области расценки применяются с коэффициентами, помещенными в таблице 5.

Таблица 5

3. Транспортно-заготовительные расходы, связанные со снабжением производства материалами, топливом, приборами и инструментами, малоценными предметами и пр., учтены в сметных расценках на все виды полевых топографо-геодезических работ.

Для камеральных работ транспортно-заготовительные расходы предприятий, расположенных за пределами Европейской части России, учитываются коэффициентами таблицы 6. При этом в приложении 1 к смете в графу 22 выписывается сумма коэффициентов из таблиц 1 или 2 и из таблицы 6.

Таблица 6

4. Если при производстве топографо-геодезических работ предусмотрено использовать проводников или инструкторов-альпинистов, расходы на их содержание определяются прямым расчетом.

5. В случае, когда камеральные топографо-геодезические работы выполняются в полевых условиях и исполнителям камеральных работ выплачивается полевое довольствие, сметные расценки на эти работы умножаются на коэффициенты таблицы 7.

Таблица 7

6. В случае, когда при выполнении полевых топографо-геодезических работ бригада живет в палатке, сметные расценки и нормативы заработной платы рабочих применяются с повышающими коэффициентами, помещенными в таблице 8.

Таблица 8

7. При использовании для производства работ вертолетного или гужевого транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы в этом случае (без транспортных расходов) определяются путем умножения на коэффициенты, помещенные в пояснениях к таблицам, или выбираются из специальных таблиц.

8. При расчете расценок расходы по статьям «износ» и «амортизация» на полевых работах определены для продолжительности полевого периода равного 6,0 мес. В таблице 10 приведены поправочные коэффициенты к расценкам, учитывающие различную продолжительность полевого периода.

Таблица 9

9. При выполнении камеральных работ исполнителями полевых топографо-геодезических работ в межполевой период расценки применяются с коэффициентами:

- при рисовке рельефа и составлении оригиналов карт стереотопографическим способом, подготовке топографических карт к изданию методом гравирования или вычерчивания, вычислениях триангуляции всех классов, полигонометрии всех классов и разрядов - 1,20;

- при выполнении других процессов - 1,10.

10. При выполнении топографо-геодезических работ на территориях (акваториях) в условиях специального режима к расценкам и нормативам на полевые работы применяется коэффициент 1,20.

11. В том случае, когда к расценкам требуется применение нескольких поправочных коэффициентов, окончательную расценку получают путем умножения табличной расценки на произведение всех поправочных коэффициентов.

Раздел 1
Создание и развитие государственных геодезических сетей и съемочного обоснования

1. Сметные нормативы на создание и развитие государственных геодезических сетей и съемочного обоснования установлены по категориям трудности работ.

2. В случае, если при выполнении работ по созданию и развитию государственных геодезических сетей и съемочного обоснования бригада живет в палатке, сметные расценки и нормативы заработной платы рабочих используются с коэффициентами, помещенными в табл. 8 (см. Указания по применению сметных расценок и нормативов).

3. Для всех видов работ, где в пояснениях к таблицам не оговорен вид транспорта, принят автомобильный транспорт.

1.1 Построение государственных геодезических сетей с применением глобальных навигационных спутниковых систем

1.1.1 Рекогносцировка пунктов спутниковых геодезических сетей

Характеристика категорий трудности работ

I категория	Местность равнинная, открытая с развитой сетью грунтовых и шоссейных дорог. Залесенность не превосходит 10 %. Населенные пункты с одно- и двухэтажной застройкой. Приемник GPS строго совмещен с центром пункта. Препятствий для приема спутниковых сигналов свыше 15° над горизонтом нет.
II категория	а) Местность пересеченная, полузакрытая с развитой сетью грунтовых дорог. Залесенность достигает 30-40 %. Высокие деревья с густыми кронами частично блокируют спутниковые сигналы. Их прием планируют в периоды, когда спутники находятся в открытой части неба. б) Наличие вблизи пунктов аэропортов, теле- и радиостанций, деформирующих спутниковые сигналы. Прием сигналов выполняется только во время перерывов в их работе.
III категория	а) Местность сильно пересеченная, закрытая. Залесенность свыше 50 %. Сеть дорог слабо развита. Прием спутниковых сигналов выполняют с выносных положений антенны или путем их установки на подъемные мачты. б) Местность застроенная с многоэтажными зданиями и промышленными объектами. Развитая сеть городского электротранспорта (трамваи, троллейбусы). Наблюдения спутников выполняются вне центра пункта. Привязка приемника к центру пункта осуществляется сочетанием геодезических и спутниковых методов.

Состав работ

Получение задания, подбор материалов. Определение мест размещения пунктов. Выбор мест закладки центров. Выбор схем установления геодезических связей между основными центрами пункта и контрольных реперов традиционными или спутниковыми методами. Обследование состояния центров триангуляции и реперов нивелирования, с которыми предполагается совместить проектируемые пункты или которые предполагается привязать к вновь закладываемому пункту спутниковой сети. Выявление состояния ранее определенных пунктов спутниковых сетей, включаемых в программу наблюдений. Определение типа и глубины закладки центров пунктов и контрольных реперов. Определение объемов работ для сооружения пунктов. Согласование вопросов установки пункта с организациями, на территории которых предполагается установить пункт. Сбор сведений, необходимых для выполнения последующих работ по установке пунктов, наблюдениям и т.д. Подготовка пункта для наблюдений: обеспечение видимости спутников, вскрытие центров, подготовка площадки для вертолета (в случае необходимости).

Нанесение на крупномасштабную карту или на аэрофотоснимки места закладки центров новых пунктов, опознавание местоположения существующих, составление описания, абрисов и обозначение на местности места для закладки новых центров пунктов. При наличии препятствий прохождению спутниковых сигналов - выполнение полуинструментальной съемки диаграмм экранирования, составление схемы локальных геодезических привязок, определение абсолютных пространственных координат (широты, долготы, высоты) центров новых пунктов портативными навигационными спутниковыми приемниками с точностью 20-30 м.

Оценка состояния, сохранности, соответствия данного типа центра (репера) современным требованиям, нарушения наружного оформления, прочности цементирования марок, а также влияния инженерно-геологических факторов на устойчивость центра (репера).

Отыскание ориентирных пунктов и описание их состояния.

Составление схемы отрекогносцированных сетей в соответствии с принятыми условными знаками; абрисов и описаний мест размещения пунктов; пояснительной записки, включая списки и оттиски с марок обследованных пунктов и реперов. Составление перечня топографо-геодезических работ, которые необходимо выполнить в связи с определением спутниковых координат (снос старых сигналов и др.). Сдача материалов.

Таблица 1.1

Рекогносцировка пунктов спутниковых геодезических сетей

1.1.2 Спутниковые определения координат

Характеристика категорий трудности работ

Характеристика категорий трудности работ приведена в разделе 1.1.1.

Состав работ

Получение задания, подбор материалов. Оперативное планирование на дату исполнения работ. Подготовка приемников к работе. Установка приемников (антенн) над центром пункта, измерение высоты антенн перед и по завершении сеанса наблюдений. Радиосвязь между бригадами. Наблюдения в режиме быстрой статики. Контроль качества наблюдений с выдачей информации о количестве наблюдаемых спутников, показателя РДОР и др. Снятие приемников. Геодезическая привязка приемников (антенн) к пунктам при их внецентренном положении. Восстановление внешнего оформления пунктов. Повторная радиосвязь. Перезапись информации из приемников в память компьютера. Полевая контрольная обработка спутниковых наблюдений. Анализ результатов обработки в соответствии с критериями качества. Переезды на участке работ. Сдача материалов.

Таблица 1.2

Спутниковые определения координат

Примечания: 1. В сметной расценке 1 расходы на переезды не включены.

2. В сметных расценках 2-16 учтены переезды на автомашине. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,046. При использовании вертолетного транспорта транспортные расходы определяются прямым расчетом. Сметные расценки на определение координат используются в этом случае с коэффициентом 0,706, нормативы заработной платы и затрат труда рабочих - соответственно с коэффициентами: 0,410 и 0,471.

3. Сметные расценки установлены для одновременного наблюдения двумя спутниковыми приемниками на 2 пунктах. При одновременном наблюдении 3-мя, 4-мя или 5-ю приемниками сметные расценки применяются соответственно с коэффициентами: 0,758; 0,704; 0,676. Нормативы заработной платы и трудовых затрат применяются соответственно с коэффициентами: 0,779; 0,694; 0,650.

1.1.3 Спутниковые определения координат постоянно действующего пункта ФАГС

Состав работ

Активный режим работы постоянно действующего пункта ФАГС как дифференциальной станции. Регистрация пользователей спутниковых измерений, подготовка и передача пользователям в установленном порядке данных спутниковых измерений. Ежедневное копирование суточного файла измерений с приемника в память компьютера. Преобразование файла измерений в RINEX формат. Подключение к Интернет и передача архивированного RINEX-файла в ЦНИИГАиК (не позднее чем через 42 часа после окончания суточного сеанса). Запись файла измерений и RINEX-файла в сформированный архив данных пункта на твердый магнитный или лазерный оптический носитель. Ведение журнала спутниковых измерений (как в компьютерной, так и в бумажной формах). Ежедневный контроль работы спутниковой аппаратуры.

Ежегодные измерения на основном и контрольных центрах пункта ФАГС с целью контроля их стабильности. Поверки аппаратуры (один раз в год). Необходимые профилактические работы со спутниковой аппаратурой.

Таблица 1.3

Спутниковые определения координат постоянно действующего пункта ФАГС

Примечания: 1. Сметные расценки для спутникового определения координат постоянно действующего пункта ФАГС установлены из расчета проведения сеанса непрерывных камеральных наблюдений на пункте в течение 30,5 календарных дней.

2. В сметных укрупненных расценках предусмотрен активный режим непрерывно действующего пункта ФАГС как дифференциальной станции (в реальном времени измерительная информация передается пользователям сети дифференциальных станций). В случае выполнения работ на непрерывно действующем пункте ФАГС в автоматизированном пассивном режиме сметные расценки используются с коэффициентом 0,787.

3. Сметные расценки не включают абонентскую плату за использование сети Интернет.

4. Сметные расценки не включают затраты на переезды и выплату суточных. Если по условиям работы выплачиваются суточные, то расценки применяются с коэффициентом 1,228.

5. Сметная стоимость работ, не предусмотренных составом работ на постоянно действующем пункте ФАГС (дифференциальной станции), определяется дополнительно.

1.2 Определение геодезических координат и высот пунктов съемочного обоснования с применением глобальных навигационных спутниковых систем

1.2.1 Определение геодезических координат и высот пунктов съемочного обоснования

Характеристика категорий трудности работ

I категория	Местность равнинная, открытая с развитой сетью грунтовых и шоссейных дорог. Залесенность не превосходит 20 %. Населенные пункты с одно- и двухэтажной застройкой. Приемник GPS строго совмещен с центром пункта. Препятствий для приема спутниковых сигналов свыше 15 градусов над горизонтом нет. Наблюдаются не менее 5 спутников (ИСЗ).
II категория	а) Местность пересеченная, полузакрытая с развитой сетью грунтовых дорог. Залесенность достигает 20-40 %. Высокие деревья с густыми кронами частично блокируют спутниковые сигналы. Их прием планируют в периоды, когда спутники находятся в открытой части неба. б) Наличие вблизи пунктов аэропортов, теле- и радиостанций, деформирующих спутниковые сигналы. Прием сигналов выполняется только во время перерывов в их работе. Наблюдаются 4 спутника.
III категория	а) Местность сильно пересеченная, закрытая. Залесенность свыше 40 %. Сеть дорог слабо развита. б) Местность застроенная с многоэтажными зданиями и промышленными объектами. Развитая сеть городского электротранспорта (трамваи, троллейбусы). Наблюдаются 4 спутника.

Состав работ

Получение задания, подбор материалов. Рекогносцировка пунктов. Оперативное планирование на дату исполнения работ. Выбор места установки антенны спутникового приемника. Составление схемы привязки антенны к центру пункта. Закрепление (маркировка) пункта временным знаком. Зарисовка диаграммы препятствий. Установление размеров и расчистка площадки вблизи пункта для открытия горизонта свыше 15 градусов. Подготовка приемников к работе. Установка приемников (антенн) над центром пункта, измерение высоты антенн. Радиосвязь между бригадами. Наблюдения в заданном режиме. Контроль качества наблюдений с выдачей информации о количестве наблюдаемых спутников, показателя РДОР и др. Повторная радиосвязь. Снятие приемников. Перезапись информации из приемников в память компьютера. Полевая контрольная обработка спутниковых наблюдений, включая вычисление длин линий. Анализ результатов обработки в соответствии с критериями качества. Переезды на участке работ. Сдача материалов.

Таблица 1.4

Определение геодезических координат и высот пунктов съемочного обоснования

Примечания:

1. Расценки и нормативы рассчитаны с учетом переездов на автомашине. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,062. При использовании вертолетного транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы применяются в этом случае с коэффициентами, помещенными в таблице 1.5.

Таблица 1.5

2. Расценки и нормативы установлены для одновременного наблюдения двумя спутниковыми приемниками (на исходном и определяемом пункте). При одновременном наблюдении 3-мя, 4-мя и 5-ю приемниками расценки и нормативы заработной платы применяются с коэффициентами, приведенными в таблице 1.6.

Таблица 1.6

3. В отдельных случаях при наблюдении трех ИСЗ сметные расценки применяются с коэффициентом 1,185.

1.2.2 Определение геодезических координат отдельных вспомогательных пунктов

Состав работ

Получение задания, подготовка инструментов, планирование наблюдений, отыскание определяемых опорных знаков и исходных пунктов ГТС. Наблюдения на пунктах в заданном режиме. Обработка результатов наблюдений на ПЭВМ, оформление материалов, сдача работ. Переходы и переезды на участке работ.

Таблица 1.7

Определение геодезических координат отдельных вспомогательных пунктов

1.2.3 Съемка существующих границ землепользования

Состав работ

Получение задания, подбор материалов. Оперативное планирование наблюдений на дату исполнения работ. Установка приемников (антенн) над центром пункта, измерение высоты антенн. Наблюдение на пунктах в заданном режиме. Контроль качества наблюдений с выдачей информации о количестве наблюдаемых спутников, показателя РДОР и др. Съемка существующих границ землепользования. Перезапись информации из приемников в память ПЭВМ. Полевая контрольная обработка спутниковых наблюдений. Анализ результатов обработки в соответствии с критериями качества. Переезды и переходы на участке работ. Оформление материалов, сдача работ.

Таблица 1.8

Съемка существующих границ землепользования

1.3 Гравиметрические работы

1.3.1 Рекогносцировка пунктов государственной гравиметрической сети I класса

Характеристика категорий трудности работ

Состав работ

Получение задания. Рекогносцировка пунктов, обследование нивелирных знаков. Ведение журналов рекогносцировки, карточек обследования, составление абриса отрекогносцированного пункта, а для необжитых районов также схемы подхода к нему, оформление всей полевой документации. Согласование мест закладки гравиметрических пунктов с организациями-владельцами территорий. Сбор сведений о глубине промерзания грунтов и уровне грунтовых вод. Заполнение паспорта на гравиметрический пункт. Составление объяснительной записки по итогам работы на объекте. Составление отчетности. Переезды в пределах объекта. Сдача работ.

Таблица 1.9

Рекогносцировка пунктов ГТС I класса

Примечания: 1. В сметной расценке 1 учтены переезды на автомашине. При использовании вертолетного транспорта транспортные расходы определяются прямым расчетом. Расценка применяется в этом случае с коэффициентом 0,521; нормативы заработной платы и трудовых затрат рабочих применяются соответственно с коэффициентами 0,381 и 0,471.

2. В сметной расценке 2 затраты на переезды авиатранспортом не учтены.

1.3.2 Обследование пунктов государственной Фундаментальной и государственной гравиметрической сети I класса

Характеристика категорий трудности работ

I категория	Местность открытая или полузакрытая, с мелкими формами рельефа; контуров и ориентиров достаточно. Дорожная сеть хорошо развита, что позволяет использовать автотранспорт.
II категория	Местность закрытая, с крупными формами рельефа, залесенная, контуров и ориентиров недостаточно. Отсутствие дорожной сети вынуждает использовать авиатранспорт.

Состав работ

Получение задания. Изучение материалов геодезической обеспеченности района работ. Нахождение и описание местоположения пункта на местности. Выявление состояния наружного знака и верхней марки центра, внешнего оформления. Составление абриса, получение оттисков с марок обследованных пунктов или составление актов на утраченные пункты и списка обследованных пунктов. Переезды в пределах участка работ. Сдача работ.

Таблица 1.10

Обследование пунктов ГФГС и ГТС I класса

Примечание: 1. В сметной расценке 1 учтены переезды на автомашине. При использовании вертолетного транспорта транспортные расходы определяются прямым расчетом. Расценка применяется в этом случае с коэффициентом 0,526; нормативы заработной платы и трудовых затрат рабочих применяются соответственно с коэффициентами 0,381 и 0,471.

2. В сметной расценке 2 затраты на переезды авиатранспортом не учтены.

1.3.3 Закладка гравиметрических пунктов в зонах сезонного промерзания грунтов

Характеристика категорий немерзлых и мерзлых грунтов сезонного промерзания

I категория	Грунт мягкий (разрыхление грунта в немерзлом состоянии производится при помощи штыковых лопат; в мерзлом - ломами и кирками): - грунт растительного слоя без корней кустарника и деревьев; - лесс влажный, естественной влажности и рыхлый; - песок естественной влажности без примесей; - супесь без примесей; - суглинок легкий и лессовидный; - торф без корней кустарников и деревьев.
II категория	Грунт средней твердости (разрыхление грунта в немерзлом состоянии производится штыковыми лопатами с частичным применением кирки, в мерзлом - ломами и кирками): - гравий мелкий и средний; - глина жирная, мягкая; - грунт растительного слоя с корнями кустарника и деревьев или с примесью щебня и гравия; - лесс влажный, естественной влажности и рыхлый с примесью гравия; - песок естественной влажности с примесью щебня или гравия до 40 % объема; - песок сухой, барханный и дюнный; - суглинок с примесью щебня или гравия до 40 % объема; - суглинок тяжелый; - солончак и солонец мягкие; - торф с корнями; - чернозем и каштановый грунт естественной влажности; - щебень мелкий.
III категория	Грунт выше средней твердости (разрыхление грунта производится кирками и ломами): -галька и гравий мелкие и средние с примесью валунов; - глина тяжелая, ломовая; - глина мягкая, ломовая с примесью щебня, гальки и валунов; - глина сланцевая; - лесс плотный и отвердевший; - песок естественной влажности с примесью щебня или гравия более 40 % объема; - суглинок тяжелый с примесью щебня, гравия или валунов; - супесь с примесью щебня или гравия более 40 % объема; - чернозем и каштановый грунт сухой отвердевший; - щебень крупный.
IV категория	Грунт твердый (разрыхление грунта производится ломами, клиньями, молотами): - глина твердая; - глина моренная с валунами до 30 % объема.
V категория	Грунт разборно-скальный (разрыхление грунта производится ломами, клиньями, молотами): - гипс; - дресва; - мел мягкий; - мергель мягкий; - опока; - сланцы выветрившиеся; - трепел слабый.
VI категория	Грунт разборно-скальный (разрыхление грунта производится ломами, клиньями, молотами): - известняк мягкий, пористый, выветрившийся; - мел плотный; - ракушечник; - сланцы глинистые средней крепости и слабо выветрившиеся; - трепел плотный; туф.

Состав работ

Получение задания и материалов. Подготовка инструментов к работе. Окончательный выбор места для закладки пункта (в помещениях - вскрытие пола). Рытье котлована вручную. Сборка и установка формы для отливки монолита в котловане. Подвоз песка, гравия, воды для закладки. Промывка песка, гравия, щебня. Приготовление бетонной массы. Укладка бетона в форму. Поддержание режима, необходимого для затвердевания бетона. Снятие формы. Закладка марки и закрепление охранной таблицы. Засыпка грунта вокруг монолита. Зачистка поверхности монолита. Окраска видимой поверхности монолита (в помещениях - сборка пола, при необходимости его окраска). Закладка стенного нивелирного знака. Снятие оттисков марок гравиметрического пункта и нивелирного знака. Заполнение журнала закладки, составление абриса и описание местоположения пункта и нивелирного знака. Сдача пункта и нивелирного знака на наблюдение за сохранностью. Уборка инструмента. Оформление материалов закладки. Сдача работ.

Таблица 1.11

Закладка гравиметрических пунктов в зонах сезонного промерзания

Примечания: 1. Стоимость переездов между пунктами в расценку не включена и определяется прямым расчетом.

2. При закладке гравиметрических пунктов в помещениях сметные расценки применяются с коэффициентом 0,836.

1.3.4 Определение пунктов государственной гравиметрической сети I класса

Состав работ

Получение задания. Подготовка помещения для пункта к работе. Установление необходимой температуры в помещении. Установка и прогрев палатки для открытых пунктов. Установка аппаратуры. Подготовка к работе кварцевых генераторов. Измерение приближенных периодов, юстировка импульсов, исправление несимметрии. Определение периодов маятников (по 6 периодов) на каждом приборе. Определение разностей кварцевых генераторов (15 комбинаций из 6 по 2). Проверка цилиндрических уровней с помощью автоколлимационного уровня. Вычисление периодов с учетом всех поправок. Предварительная обработка результатов измерений. Составление абриса и описание пункта. Демонтаж и упаковка приборов, подготовка к перевозке. Сдача работы.

Таблица 1.12

Определение пунктов государственной гравиметрической сети I класса

Примечание. Стоимость переездов между пунктами в расценку не включена и определяется прямым расчетом.

1.3.5 Определение пунктов государственной гравиметрической сети II класса

Состав работ

Получение задания. Прогрев термостатов гравиметров. Установка диапазона измерений. Установка гравиметров на транспортное средство. Введение гравиметров в рабочий режим. Переезд на пункт. Подготовка пункта к производству измерений. Установка аппаратуры. Выполнение измерений. Обработка и контроль результатов измерений на пункте. Снятие оттисков марок. Зарисовка положения гравиметров на пункте. Определение элементов центрировки. Определение значений превышений эффективных точек гравиметров над маркой центра пункта. Демонтаж приборов и подготовка к переезду. Переезд. Контроль работы термостатов, наблюдений и оценка точности. Оформление и сдача материалов. Периодическая (один раз в 3 - 4 дня) проверка уровней гравиметров.

Таблица 1.13

Определение пунктов государственной гравиметрической сети II класса

Примечание. Сметные расценки включают переезды на автотранспорте. В случае использования авиатранспорта стоимость переездов определяется специальными расчетами. Сметные расценки в этом случае применяются с коэффициентом 0,758.

1.3.6 Измерение абсолютных значений ускорения силы тяжести на пунктах ГФГС и пунктах ГГС I класса гравиметрической сети

Состав работ

Получение задания, приборов. Подготовка помещения, рабочего места на пункте, обеспечение подачи воды и электроэнергии, создание температурных условий.

Установка аппаратуры, промывка и чистка вакуумной установки, прогрев и юстировка прибора. Откачка воздуха, опробование работы гравиметра. Измерение ускорения силы тяжести, сверка длины волны рабочего лазера. Определение градиента ускорения силы тяжести. Обработка результатов измерений на ПЭВМ по прикладным программам.

Таблица 1.14

Измерение абсолютных значений ускорения силы тяжести на пунктах ГФГС и пунктах ГГС I класса гравиметрической сети

Примечание. Стоимость переездов между пунктами в расценку не включена и определяется прямым расчетом.

1.3.7 Гравиметрические связи

Состав работ

Получение задания. Подготовка комплекта приборов к работе, отстой приборов.

Настройка отсчетов на min, обкатка приборов, работа на пунктах, наблюдение на пункте, переезды между пунктами из расчета 4-х рейсов, контрольная камеральная обработка полевых измерений на пунктах. Погрузочно-разгрузочные работы.

Таблица 1.15

Гравиметрические связи

1.4 Измерение сторон по программе 1 класса на геодинамических полигонах светодальномером "Гранат"

Характеристика категорий трудности работ

1 категория.	1. Местность степная или лесостепная. Климат сухой, воздух прозрачный, крупных промышленных предприятий нет или очень мало. Измерения ведут преимущественно с простых сигналов или со штативов. 2. Местность горная и высокогорная (кроме приморских районов).
2 категория.	1. Местность залесенная, незаболоченная. Воздух прозрачный, с небольшой влажностью. Крупных промышленных предприятий мало. Измерения ведут со сложных сигналов. 2. Полупустынные районы.
3 категория.	Местность залесенная, слабо всхолмленная, частично заболоченная. Климат умеренно влажный. Крупных промышленных предприятий мало. Измерения ведут со сложных сигналов.
4 категория.	1. Местность залесенная, сплошь заболоченная. 2. Районы со значительной влажностью воздуха, частыми туманами. 3. Районы пустынь. 4. Стороны, подлежащие измерению, проходят над значительными водными пространствами. 5. Приморские горные и равнинные районы. 6. Крупные промышленные районы. Воздух значительно запылен.
5 категория.	Тундровые районы.

Состав работ

Получение задания, подбор материалов. Прогрев, юстировка и поверка светодальномера. Установка отражателей. Линейные измерения. Обработка журналов, вычисление длин сторон, введение поправок. Составление сводок результатов измерения длин сторон. Графическое определение элементов центрировки светодальномера и редукций отражателей. Оформление журналов и листов центрировок и редукций. Измерение высоты знака. Снятие прибора и отражателей со знака. Упаковка приборов для переезда. Восстановление внешнего оформления знака. Сдача работ.

Таблица 1.16

Измерение сторон по программе 1 класса на геодинамических полигонах светодальномером "Гранат-М"

Примечания: 1. Сметные расценки рассчитаны на измерение сторон длиной 20 км. Если длина измеряемой стороны иная, к сметным расценкам и нормативам применяют коэффициенты, помещенные в таблице 1.17.

Таблица 1.17

2. При измерении сторон светодальномером со штатива расценки применяются с коэффициентом 0,876.

1.5 Рекогносцировка пунктов полигонометрии 4 класса, 1 и 2 разрядов

Характеристика категорий трудности работ

1 категория.	1. Открытая равнинная или слабо всхолмленная местность. 2. Открытая речная пойма с небольшим количеством стариц, проток, заболоченных участков. 3. Улицы сельских населенных пунктов, дороги с незначительным движением транспорта.
2 категория.	1. Открытая всхолмленная или пересеченная балками и оврагами равнинная местность. 2. Полузакрытая равнинная или слабо всхолмленная местность. 3. Открытая речная пойма с большим количеством стариц, проток, заболоченных участков. 4. Полузакрытая речная пойма с небольшим количеством стариц, проток, заболоченных участков. 5. Открытые легкопроходимые болота. 6. Улицы городов и поселков со слабым движением транспорта и пешеходов. 7. Дороги с движением транспорта средней интенсивности. 8. Промышленные и строительные площадки с небольшой застройкой, незначительным количеством инженерных сооружений, котлованов, траншей, отвалов, складов строительных материалов и пр., со слабым движением транспорта и механизмов.
3 категория.	1. Открытая горная местность. 2. Полузакрытая всхолмленная или пересеченная балками и оврагами равнинная местность. 3. Залесенная равнинная или слабо всхолмленная местность. 4. Полузакрытая речная пойма с большим количеством стариц, проток, заболоченных участков. 5. Залесенная речная пойма с небольшим количеством стариц, проток, заболоченных участков. 6. Открытое болото средней проходимости. 7. Полузакрытое легкопроходимое болото. 8. Незаболоченная тундра. 9. Закрепленные ровные пески. 10. Улицы городов с движением транспорта и пешеходов средней интенсивности; внутренние застроенные части городских кварталов. 11. Дороги с интенсивным движением транспорта и пешеходов. 12. Промышленные и строительные площадки со средней застроенностью, средним количеством инженерных сооружений, котлованов, траншей, отвалов, складов строительных материалов и пр., с движением транспорта и механизмов средней интенсивности.
4 категория.	1. Открытая высокогорная местность. 2. Полузакрытая горная местность. 3. Залесенная всхолмленная или пересеченная балками и оврагами равнинная местность. 4. Залесенная речная пойма с большим количеством стариц, проток, заболоченных участков. 5. Открытое труднопроходимое болото. 6. Полузакрытое болото средней проходимости. 7. Закрытое легкопроходимое болото. 8. Заболоченная тундра. 9. Закрепленные бугристые пески. 10. Улицы городов с интенсивным движением транспорта и пешеходов. 11. Промышленные и строительные площадки со значительной застройкой, большим количеством инженерных сооружений, котлованов, траншей, отвалов, складов строительных материалов и пр., с интенсивным движением транспорта и механизмов.
5 категория.	1. Полузакрытая высокогорная местность. 2. Залесенная горная местность. 3. Полузакрытое труднопроходимое болото. 4. Закрытое болото средней проходимости. 5. Заболоченная озерная тундра. 6. Незакрепленные пески. 7. Главные магистрали крупных городов с весьма интенсивным движением транспорта и пешеходов. 8. Крупные промышленные и строительные площадки с весьма большим количеством коммуникаций, инженерных сооружений и пр., и весьма интенсивным движением транспорта и механизмов. 9. Территория рудников с большим количеством выемок грунта, шахтными провалами и отвалами. Имеются постройки промышленных объектов и подземные пути железнодорожного и автомобильного транспорта.

Состав работ

Получение задания, подбор материалов. Определение на местности направлений хода. Выбор местоположения пунктов хода и базисов с учетом подземных сооружений. Закрепление пунктов временными знаками (деревянными кольями, коваными гвоздями). Выбор направлений для передачи дирекционных углов на узловые точки и точки излома хода. Зарисовка привязки пунктов к постоянным предметам местности. Окопка кольев. Оформление журналов зарисовки пунктов. Составление схемы ходов. Согласование мест закладки пунктов с организациями, ведающими подземными сооружениями. Переезды и переходы на участке работ.

Таблица 1.18

Рекогносцировка пунктов полигонометрии 4 класса, 1 и 2 разрядов

Примечания: 1. Сметные расценки установлены для выполнения работ вне городов с выплатой полевого довольствия в установленных размерах. В случае работы в городах и выплаты суточных расценки применяются с коэффициентом 0,888.

1. При рекогносцировке пунктов параллактической полигонометрии расценки и нормативы заработной платы и трудовых затрат применяются с коэффициентом 1,234.

2. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,362.

3. В случае, когда при выполнении работ по рекогносцировке пунктов полигонометрии 4 класса, 1 и 2 разрядов бригада живет в палатке, сметные расценки и нормативы заработной платы рабочих используются с коэффициентами, помещенными в табл. 8 (см. Указания по применению сметных расценок и нормативов).

1.6 Восстановление пунктов государственной геодезической сети

Характеристика категорий трудности работ

1 категория.	Местность открытая с крупными формами рельефа и развитой сетью улучшенных дорог. Контуров и ориентиров много. Грунт мягкий. Растительный слой без корней кустарника и деревьев.
2 категория.	1. Местность холмистая, местами полузакрытая с ясно выраженным рельефом и с развитой сетью грунтовых дорог. Контуров и ориентиров много. Грунт мягкий. Растительный слой с корнями кустарника. 2. Местность открытая степная, равнинная с сетью проселочных и полевых дорог. Контуров и ориентиров ограничено. Грунт - жирная глина, лесс влажный с примесью гравия. Растительный слой травянистого происхождения.
3 категория.	1. Местность полузакрытая с мелкими формами рельефа. Контуров и ориентиров ограничено. Грунт - тяжелая ломовая глина, мягкая глина с примесью гравия, глина сланцевая, песок естественной влажности с примесью гравия 40 %, чернозем и каштановый грунт сухой отвердевший. Растительный слой с корнями кустарника. 2. Местность равнинная, закрытая. Дорожная сеть развита слабо. Контуров и ориентиров ограничено. Грунт - тяжелая ломовая глина, мягкая глина с примесью гравия, глина сланцевая, песок естественной влажности с примесью гравия более 40 %, чернозем и каштановый грунт сухой отвердевший. Растительный слой с корнями. 3. Полупустынные районы с пересеченным рельефом или полузакрытые районы предгорий. Дорожная сеть развита слабо. Грунт выше средней твердости с наличием гравия, гальки и частично валунов.
4 категория.	1. Местность закрытая с крупными формами рельефа или тайга с гольцами. Дорожная сеть отсутствует. Контуров и ориентиров ограничено. Грунт твердый с обилием гравия, гальки и валунов. 2. Полупустынные - песчаные районы с барханами. Дорожная сеть отсутствует. Контуров и ориентиров ограничено. Грунт мягкий, песчаный с растительным слоем. 3. Местность закрытая со слабо выраженным рельефом, частично заболоченная. Дорожная сеть отсутствует. 4. Районы равнинной тундры. 5. Горные районы. Грунт разборно-скальный.
5 категория.	1. Местность горно-таежная и высокогорная. Грунт разборно-скальный. 2 Местность таежная, равнинная, заболоченная. Грунт с наличием корней деревьев. 3. Местность таежная с пересеченным рельефом в районах распространения многолетней мерзлоты. 4. Районы горной тундры. 5. Районы пустынь. 6. Горнопромышленные районы.

Состав работ

Получение задания, материалов. Установка опознавательных столбов над центром пункта и центрами ориентирных пунктов. Восстановление внешнего оформления (окопка) знака и ориентирных пунктов. Очистка от ржавчины и покрытие антикоррозионным лаком. Расчистка просек к ориентирным пунктам от поросли. Измерение расстояний до ориентирных пунктов. Измерение высоты знака. Определение элементов приведения. Составление карточки восстановления. Составление списка восстановленных пунктов. Сдача пункта на наблюдение за сохранностью. Переезды на участке работ. Сдача работ.

Таблица 1.19

Восстановление пунктов государственных геодезических сетей

Примечания: 1. При постройке опознавательной пирамиды (металлической или деревянной) с учетом рытья ям и бетонирования опор расценки применяются с коэффициентом 1,636; нормативы заработной платы и трудовых затрат - с коэффициентом 1,592.

2. При установке новых ориентирных пунктов (взамен утраченных), привязке их методом триангуляции расценки применяются с коэффициентом 1,410; нормативы заработной платы и трудовых затрат - с коэффициентами 1,310 при установке одного ориентирного пункта. При установке двух ориентирных пунктов - соответственно с коэффициентами 1,764 и 1,533.

3. Расценки на выполнение работ по восстановлению пунктов с использованием гужевого или вьючного транспорта не включают стоимость транспортных расходов. Расходы на содержание гужевого или вьючного транспорта определяются дополнительно прямым расчетом.

5. При использовании для производства работ вертолетного транспорта стоимость транспортных расходов определяется прямым расчетом. Расценки, учитывающие переезды на автомашине, в этом случае (без транспортных расходов) получают умножением на коэффициент 0,578; нормативы заработной платы и трудовых затрат рабочих - на коэффициенты 0,465 и 0,584.

6. При инструментальном отыскании центра пункта и ориентирных пунктов расценки применяются с коэффициентом 1,394; нормативы - 1,401.

7. При выполнении комплекса работ по обследованию и восстановлению пунктов государственных геодезических сетей расценки применяются с коэффициентом 1,207; нормативы заработной платы и трудовых затрат - с коэффициентом 1,211. При выполнении только обследования пунктов государственных геодезических сетей расценки применяются с коэффициентом 0,550; нормативы заработной платы и трудовых затрат специалистов - с коэффициентом 0,707; нормативы заработной платы и трудовых затрат рабочих - с коэффициентом 0,438.

1.7 Обследование и восстановление знаков полигонометрии 4 класса, 1 и 2 разрядов на территории городов, поселков и промышленных площадок

Характеристика категорий трудности работ

1 категория.	Застроенная территория. Верх знака на уровне поверхности земли.
2 категория.	1. Застроенная территория. Верх знака ниже уровня поверхности земли. 2. Незастроенная территория. Верх знака выше уровня поверхности земли. Наружное оформление знака сохранилось плохо.
3 категория.	Незастроенная территория. Верх знака ниже уровня поверхности земли. Наружное оформление знака отсутствует.

Состав работ

1. При обследовании пунктов. Получение задания, подбор материалов. Изучение материалов геодезической обеспеченности района работ. Отыскание местоположения пункта на местности. Выявление состояния наружного знака и верхней марки центра, внешнего оформления, сохранности ориентирных пунктов и их центров (при нарушении марки верхнего центра производится вскрытие нижней марки центра). Составление карточки обследования и списка обследованных пунктов. Зарисовка знака. Запись в журнале. Исправление описания в абрисе. Переезды с пункта на пункт. Сдача работ.

2. При обследовании и восстановлении пунктов. Получение задания, подбор материалов. Изучение материалов геодезической обеспеченности района работ. Отыскание местоположения пункта на местности. Выявление состояния наружного знака и верхней марки центра, внешнего оформления. Восстановление внешнего оформления (окопки) знака. Установка видимости между пунктами. Покрытие марки антикоррозионным слоем. Составление описания местоположения знака на стандартных бланках тушью. Составление карточки обследования. Сдача пункта на наблюдение за сохранностью. Переезды с пункта на пункт. Сдача работ.

Таблица 1.20

Обследование и восстановление знаков полигонометрии 4 класса, 1 и 2 разрядов на территории городов, поселков и промышленных площадок

Примечания: 1. Сметные расценки установлены для выполнения работ в городах без выплаты полевого довольствия. В случае выплаты суточных в установленных размерах расценки применяются с коэффициентом 1, 487.

2. Расценки и нормативы рассчитаны на применение автотранспорта для перемещения между пунктами.

1.8 Централизованное изготовление железобетонных и бетонных монолитов для центров, закладываемых на пунктах триангуляции и полигонометрии в городах, поселках и на промышленных площадках

Состав работ

Получение задания. Текущий ремонт форм. Подготовка площадки для отливки монолитов с настилом из досок и изготовление корыта для замеса бетона. Установка форм для отливки монолита. Перенос воды, песка, гравия, щебенки, камня, цемента на площадке (на расстояние 100 м). Дробление камня и промывка песка. Приготовление бетонной массы. Вязка арматуры. Окраска марки битумным лаком. Заливка бетонной массы в формы, трамбовка. Снятие форм. Полив монолитов водой, покрытие рогожей. Зачистка поверхности монолитов. Сдача работ.

Таблица 1.21

Централизованное изготовление железобетонных и бетонных монолитов для центров, закладываемых на пунктах триангуляции и полигонометрии в городах, поселках и на промышленных площадках

Примечания: 1. Расценки и нормативы рассчитаны на централизованное изготовление железобетонных пилонов на базе партии в полевых условиях. Если работникам, занятым изготовлением бетонных монолитов полевое довольствие не выплачивается, то расценки применяются с коэффициентом 0,896.

2. Если промывка песка и щебня не производится (готовится бетонная масса), то расценки применяются с коэффициентом 0,878; нормативы заработной платы и трудовых затрат - с коэффициентом 0,599.

1.9 Закладка центров на пунктах триангуляции и полигонометрии 4 класса, 1 и 2 разрядов в городах, поселках и на промышленных площадках

Сметные расценки и нормативы установлены для стандартных типов центров геодезических знаков, закладываемых для геодезических сетей, прокладываемых на территории населенных пунктов и сетей сгущения - согласно «Правилам закладки центров и реперов на пунктах геодезической и нивелирной сетей», М.: Картгеоцентр, 1993.

Стоимость материалов для изготовления центров в расценки не включена, т.к. она учитывается при централизованном изготовлении монолитов для центров (1.7).

Характеристика категорий немерзлых и мерзлых грунтов сезонного промерзания

1 категория.	Грунт мягкий (разрыхление грунта в немерзлом состоянии производится при помощи штыковых лопат; в мерзлом - ломами и кирками): 1. Грунт растительного слоя без корней кустарников и деревьев. 2. Лесс влажный, естественной влажности и рыхлый. 3. Песок естественной влажности без примесей. 4. Супесь без примесей. 5. Суглинок легкий и лессовидный. 6. Торф без корней кустарников и деревьев.
2 категория.	Грунт средней твердости (разрыхление грунта в немерзлом состоянии производится штыковыми лопатами с частичным применением кирки, в мерзлом - ломами и кирками): 1. Гравий мелкий и средний. 2. Глина жирная, мягкая. 3. Грунт растительного слоя с корнями кустарника и деревьев или с примесью щебня и гравия. 4. Лесс влажный, естественной влажности и рыхлый с примесью гравия. 5. Песок естественной влажности с примесью щебня или гравия до 40 % объема. 6. Песок сухой, барханный и дюнный. 7. Супесь с примесью щебня или гравия до 40 % объема. 8. Суглинок с примесью щебня или гравия до 40 % объема. 9. Суглинок тяжелый. 10. Солончак и солоней мягкие. 11. Торф с корнями кустарника и деревьев. 12. Чернозем и каштановый грунт естественной влажности. 13. Щебень мелкий.
3 категория.	Грунт выше средней твердости (разрыхление грунта производится кирками и ломами): 1. Галька и гравий мелкие и средние с примесью валунов. 2. Глина тяжелая ломовая. 3. Глина мягкая ломовая с примесью щебня, гальки и валунов. 4. Глина сланцевая. 5. Лесс плотный и отвердевший. 6. Песок естественной влажности с примесью щебня или гравия более 40 % объема. 7. Суглинок тяжелый с примесью щебня, гравия или валунов. 8. Супесь с примесью щебня или гравия более 40 % объема. 9. Чернозем и каштановый грунт сухой отвердевший. 10. Щебень крупный.
4 категория.	Грунт твердый (разрыхление грунта производится ломами, кирками, клиньями, молотами): 1. Глина твердая. 2. Глина моренная с валунами до 30 % объема.
5 категория.	Грунт разборно-скальный (разрыхление грунта производится ломами, клиньями и молотами): 1. Гипс. 2. Дресва. 3. Мел мягкий. 4. Мергель мягкий. 5. Опока. 6. Сланцы выветрившиеся. 7. Трепел слабый.

Характеристика категорий грунтов при установке предохранительного чугунного колпака над центрами пунктов триангуляции и полигонометрии 4 класса, 1 и 2 разрядов в городах, поселках и на промышленных площадках

1 категория.	Грунт мягкий (разрыхление грунта производится при помощи штыковых лопат). Верхний слой без твердого покрытия.
2 категория.	Грунт средней твердости (разрыхление грунта производится при помощи штыковых лопат с применением кирки или лома). Верхний слой с твердым покрытием (асфальт).

Характеристика категорий трудности работ при закладке стенных знаков полигонометрии в городах, поселках и на промышленных площадках

1 категория.	Стенные знаки закладывают в здания и сооружения из кирпича или камня мягких пород (известняк, песчаник и др.).
2 категория.	Стенные знаки закладывают в здания и сооружения из железобетона или камня твердых пород (гранит, гнейс, базальт, кремень и др.).

Состав работ

1. Закладка центров. Получение задания, подбор материалов. Разгрузка оборудования, подготовка инструментов к работе. Уточнение места закладки. Вскрытие асфальта. Рытье ям вручную для центра и опознавательного столба (на незастроенной территории). Контрольные замеры (проверка глубины). Приготовление цементного раствора, перенос монолитов. Установка центра, его засыпка и трамбовка. Установка чугунного колпака и заливка его бетоном. Покрытие крышек лаком. Крепление охранной таблицы (на застроенной территории) или установка опознавательного столба (на незастроенной территории). Привязка знака к местным предметам. Составление карточки закладки. Сдача знака на наблюдение за сохранностью. Уборка инструмента и погрузка оборудования. Сдача работ.

2. Установка предохранительного чугунного колпака над центрами пунктов. Получение задания. Отыскание центров на местности. Рытье ямы над центром под чугунный колпак. Замес бетонного раствора. Установка чугунного колпака, заливка бетонным раствором. Покрытие крышек лаком. Засыпка ямы. Уборка инструмента и погрузка оборудования. Сдача работ.

3. Закладка стенных знаков полигонометрии. Получение задания, материалов. Окончательный выбор места закладки знака. Пробивка отверстия в стене и промывка его. Приготовление раствора. Закладка и окраска знака. Описание и зарисовка местоположения знака. Составление списка заложенных знаков. Сдача знаков на наблюдение за сохранностью. Сдача работ. Переезды и переходы по участку работ.

Таблица 1.22

Закладка центров на пунктах триангуляции и полигонометрии 4 класса, 1 и 2 разрядов в городах, поселках и на промышленных площадках

Примечания. 1. Сметные расценки установлены для выполнения работ в городах без выплаты полевого довольствия. В случае выплаты суточных в установленных размерах расценки применяются с коэффициентом 1, 915.

2. Стоимость переездов на участке работ в расценки №№ 1-12 не включена. Расценки на закладку стенных знаков полигонометрии (№№ 13, 14) учитывают переезды на автомобильном транспорте и переходы по участку работ.

3. Стоимость изготовления знаков и стоимость материалов в расценки не включены.

1.10 Измерение углов и сторон на пунктах полигонометрии 4 класса, 1 и 2 разрядов

Характеристика категорий трудности работ

1. Измерение углов в полигонометрических ходах 4 класса.

1 категория.	Местность с резко выраженным рельефом. Водоразделы и вершины открытые. Визирный луч проходит по всем направлениям высоко.
2 категория.	Местность залесенная или степная с холмистым рельефом. Визирный луч по большей части направлений проходит высоко.
3 категория.	Местность со слабо выраженным рельефом, полузакрытая или залесенная и частично заболоченная, или открытая степная, равнинная или горно-таежная с закрытыми вершинами и водоразделами.
4 категория.	1. Местность горная, частично залесенная или равнинная, залесенная с массивами болот. 2. Развитые промышленные районы и территории крупных городов.
5 категория.	Местность высокогорная или районы пустынь и тундр, или местность горно-таежная, или равнинная таежная, сплошь заболоченная.

2. Проложение полигонометрических ходов 4 класса, 1 и 2 разрядов с измерением длин сторон топографическими светодальномерами.

1 категория.	Полигонометрические ходы прокладывают: 1. По улицам, проездам городов и пригородных поселков или по шоссейным и грунтовым дорогам пригородных районов со слабым движением транспорта и пешеходов, не мешающим производству работ. 2. В равнинной, открытой местности без балок и оврагов.
2 категория.	Полигонометрические ходы прокладывают: 1. По улицам городов и пригородных поселков или по пригородным шоссейным и грунтовым дорогам с движением транспорта средней интенсивности, мешающим выполнению работ. 2. В равнинной или всхолмленной полузакрытой местности. 3. По широким (более 20 м) улицам дачных поселков и сельских населенных пунктов со слабым движением транспорта и пешеходов.
3 категория.	Полигонометрические ходы прокладывают: 1. В лесостепном районе, по заболоченным участкам в речной пойме. 2. По загородной территории в большей части без дорог или в закрытой местности вдоль рек, по тропам и просекам. 3. По широким улицам больших городов с небольшой плотностью зеленых насаждений и интенсивном движением транспорта и пешеходов.
4 категория.	Полигонометрические ходы прокладывают: 1. В пересеченной, полностью закрытой местности или в речной залесенной пойме, по заболоченным участкам тундры и тайги. 2. По прямолинейным улицам крупных городов с большой интенсивностью движения транспорта и пешеходов.
5 категория.	Полигонометрические ходы прокладывают: 1. В горно-таежной, полностью закрытой местности, горной тундре. 2. По узким кривым улицам больших городов с большой плотностью зеленых насаждений и большой интенсивностью движения транспорта и пешеходов. 3. По территории горнопромышленных предприятий.

Состав работ

1. Измерение углов в полигонометрических ходах 4 класса. Получение задания, подбор материалов. Отыскание и вскрытие центров. Установка прибора и визирных целей (штативов с марками). Поверка и юстировка прибора. Измерение горизонтальных и вертикальных углов на пунктах полигонометрии по трехштативной системе и примычных углов на пунктах триангуляции. Измерение углов на узловых точках между направлениями на пункты триангуляции и полигонометрии. Определение элементов приведения или вынос проекции центра на столик. Вывод средних значений углов или направлений. Проверка и оформление журналов измерений. Вычисление угловых невязок ходов и полигонов. Уборка приборов и подготовка к транспортировке. Восстановление наружного оформления центра. Переезды и переходы на участке работ. Сдача работ.

2. Проложение полигонометрических ходов 4 класса, 1 и 2 разрядов с измерением длин сторон топографическими светодальномерами. Получение задания. Подбор материалов. Подготовка приборов к работе. Отыскание и вскрытие центров. Установка прибора и визирных целей. Измерение углов на пунктах полигонометрии по трехштативной системе и примычных углов на пунктах триангуляции. Измерение углов на узловых точках между направлениями на пункты триангуляции и полигонометрии. Вывод средних значений углов или направлений. Установка светодальномера и отражателей на пунктах. Прогрев светодальномера. Наведение светодальномера на отражатель. Измерение длин сторон (снятие отсчетов). Вычисление на станции.

Проверка журналов и предварительное вычисление длин сторон. Определение элементов приведения. Оформление журналов измерений. Вычисление угловых и линейных невязок ходов и полигонов. Зарядка аккумуляторов. Снятие приборов и подготовка их к переезду. Восстановление наружного оформления центров. Переезды и переходы на участке работ. Сдача работ.

Таблица 1.23

Измерение углов и сторон на пунктах полигонометрии 4 классов, 1 и 2 разрядов

Примечания: 1. Расценки и нормативы рассчитаны на измерение углов и сторон на пунктах полигонометрии 4 классов, 1 и 2 разрядов в полевых условиях. При работе в городах, если довольствие не выплачивается, расценки применяются с коэффициентом 0,595. Если при работе в городах выплачиваются суточные в установленных размерах, то расценки используются с учетом коэффициентов таблицы 4.

2. Если при измерении углов в полигонометрических ходах 4 класса вертикальные углы не измеряют, то расценки применяют с коэффициентом 0,911.

3. При измерении длин сторон более 1000 м в полигонометрических ходах 4 класса расценки и нормативы применяют с коэффициентом 1,123.

Раздел 2
Нивелирование

1. Сметные расценки и нормативы на рекогносцировку линий нивелирования, обследование реперов, ремонт и внешнее оформление реперов, нивелирование I, II, III и IV классов даны по категориям трудности; для закладки марок и реперов - по территориальным зонам приложения 1.

2. В случае, если при выполнении работ по созданию и развитию нивелирных сетей бригада живет в палатке, сметные расценки и нормативы заработной платы рабочих используются с коэффициентами, помещенными в табл. 8 (см. Указания по применению сметных расценок и нормативов).

3. Для всех видов работ, где в пояснениях к Таблицам не оговорен вид транспорта, принят автомобильный транспорт.

2.1 Рекогносцировка линий нивелирования I, II и III классов

Характеристика категорий трудности работ

1 категория.	Нивелирные линии прокладывают: 1. Вдоль железных дорог, автострад, шоссейных и грунтовых дорог. Использование автотранспорта возможно на всем протяжении нивелирной линии. 2. В степных, лесостепных районах с густой сетью проселочных и полевых дорог (грунт сухой). Использование автотранспорта возможно всюду.
2 категория.	Нивелирные линии прокладывают в лесостепных или лесных, частично заболоченных районах, или вдоль открытых берегов рек, или в песчаных районах. Переезды возможны вездеходным транспортом.
3 категория.	Нивелирные линии прокладывают в таежной, горной, заболоченной, а также в пустынной местности, не имеющей дорог, или вдоль заросших берегов рек. Переезды возможны гужевым или вьючным транспортом.

Состав работ

Получение задания. Выбор на местности окончательного направления запроектированной трассы. Выбор мест закладки знаков и обозначение их на местности. Бурение или шурфование (при рекогносцировке нивелирных линий I класса).

Проверка состояния знаков, заложенных на трассе. Установление узловых точек в местах пересечения с проложенными ранее нивелирными линиями. Установление подходов к близко расположенным футштокам, метеостанциям и водомерным постам с целью привязки к ним нивелирной трассы. Составление абриса с описанием мест закладки, составление списков отрекогносцированных знаков. Составление отчета и схем отрекогносцированных линий. Переезды и переходы на участке работ. Сдача работ.

Таблица 2.1

Рекогносцировка линий нивелирования I, II и III классов

Примечания: 1. Если в районе 3 категории трудности производится закрепление трассы (затесами, кольями и т.п.) на всем протяжении, то к нормативам применяется коэффициент 1,204.

2. При использовании вездеходного транспорта сметные расценки применяются с коэффициентом 1,359.

2.2 Обследование и восстановление нивелирных знаков

Характеристика категорий трудности работ та же, что и в разделе 1.5.

Состав работ

1. При обследовании. Получение задания, материалов. Выписка технических данных на реперы. Отыскание знака. Вскрытие нивелирного знака и осмотр его состояния. Корректура описания, замеры расстояний до ориентиров. Составление ведомости и схемы обследования нивелирных знаков. Переезды и переходы на участке работ. Сдача работ.

2. При обследовании и восстановлении. Получение задания, материалов. Выписка технических данных на реперы. Отыскание знака. Вскрытие нивелирного знака и осмотр его состояния. Очистка от коррозии, поросли. Покрытие битумным лаком вскрытых частей металлических труб грунтовых реперов и марок. Замеры расстояний до ориентиров. Возобновление внешнего оформления знака. Исправление описания местоположения. Составление списка и схемы обследованных и восстановленных нивелирных знаков. Переезды и переходы на участке работ. Сдача знака на наблюдение за сохранностью. Сдача работ.

Таблица 2.2

Обследование и восстановление нивелирных знаков

Примечания: 1. При обследовании и восстановлении фундаментальных реперов расценки и нормативы применяются с коэффициентом 1,244.

2. Сметные расценки на обследование, а также обследование и восстановление стенных реперов и марок установлены для выполнения работ в городах без выплаты полевого довольствия. В случае выплаты суточных в установленных размерах расценки применяются с коэффициентом 1, 520.

3. При обследовании и восстановлении стенных марок и реперов, заложенных в одном сооружении, расценки и нормативы применяются с коэффициентом 0,774.

4. Если по техническим условиям процесса обследования и восстановления реперов требуется установка опознавательного столба, расценки и нормативы применяются с коэффициентами соответственно 1,270 и 1,280.

2.3 Обследование и восстановление знаков нивелирования II, III и IV классов в городах, поселках и на застроенных территориях

Состав работ

1. При обследовании. Получение задания, подбор материалов, подготовка приборов и оборудования. Получение картографических материалов и изучение района работ по карте. Отыскание знака. Вскрытие нивелирного знака и осмотр его состояния. Корректура описания, замеры расстояний до ориентиров. Составление ведомости и схемы обследования нивелирных знаков. Переезды на участке работ. Оформление и сдача материалов.

2. При обследовании и восстановлении. Получение задания, подбор материалов, подготовка приборов и оборудования. Получение картографических материалов и изучение района работ по карте. Отыскание знака. Вскрытие нивелирного знака и осмотр его состояния. Очистка от коррозии, поросли. Покрытие битумным лаком вскрытых частей металлических труб грунтовых реперов и марок. Замер расстояний до ориентиров. Возобновление внешнего оформления знака (окопка). Исправление описания местоположения. Составление списка и схемы обследованных и восстановленных нивелирных знаков. Переезды на участке работ. Сдача знака на наблюдение за сохранностью. Оформление и сдача работ.

Таблица 2.3

Обследование и восстановление знаков нивелирования II, III и IV классов в городах, поселках и на застроенных территориях

Примечания: 1. Сметные расценки установлены для выполнения работ в городах без выплаты полевого довольствия. В случае выплаты суточных в установленных размерах расценки применяются с коэффициентом 1, 573.

2. Сметные расценки и нормы трудовых затрат не включают затраты на установку охранного столба. Если по техническим условиям требуется установка охранного столба, затраты на выполнение этого вида работ на столб составят:

Таблица 2.4

Установка охранного столба

Изготовление охранного столба в расценку не включено. Сметные расценки установлены для выполнения работ в городах без выплаты полевого довольствия. В случае выплаты суточных или полевого довольствия в установленных размерах расценки применяются соответственно с коэффициентами 1,123 и 1,184.

2.4 Закладка фундаментальных и грунтовых реперов, скальных марок на линиях нивелирования I, II, III и IV классов, закладка стенных марок и реперов на застроенных территориях

Нормативы на закладку реперов установлены по зонам районирования затрат на закладку реперов (приложение 1).

Для всех видов работ, где в пояснениях к Таблицам не оговорен вид транспорта, принят автомобильный транспорт.

Сметные нормативы установлены для работ, выполняемых с целью развития нивелирной сети и обоснования топографических съемок вне населенных пунктов. При проектировании работ в развитых промышленных районах с густой сетью дорог и для обновления топографических планов применяются нормативы для знаков типа 158 оп. знак.

Состав работ

Изготовление реперов. Закладка реперов. Внешнее оформление реперов по техническим условиям «Инструкции по нивелированию I, II, III и IV классов» (М.: Недра, 1990), а также «Правил закладки центров и реперов на пунктах геодезической и нивелирной сетей» (М.: Картгеоцентр, 1993). Переходы и переезды с погрузкой и разгрузкой оборудования по трассе. Оформление материалов.

Таблица 2.5

Закладка фундаментальных и грунтовых реперов, скальных марок на линиях нивелирования I, II, III и IV классов; закладка стенных марок и реперов на застроенных территориях

Примечания: 1. Нормативы на закладку скальных фундаментальных реперов даны для глубины закладки более 1,3 м, при глубине закладки менее 1,3 м применяют нормативы для репера типа 176 оп. знак.

2. Нормативы на закладку реперов в зонах №№ 1-4 даны с учетом переездов на вездеходе. При использовании других видов транспорта стоимость переездов в этих зонах определяется прямым расчетом. Сметные расценки в этих случаях применяются с коэффициентом 0,932, нормативы заработной платы и трудовых затрат рабочих - соответственно с коэффициентами 0,841 и 0,891.

3. Нормативы на закладку реперов в зонах №№ 5-11 даны с учетом переездов на автотранспорте. При использовании вездеходного транспорта сметные расценки в этих зонах применяются с коэффициентом 1,023. При использовании других видов транспорта стоимость переездов в этих зонах определяется прямым расчетом. Сметные расценки в этих случаях применяются с коэффициентом 0,969, нормативы заработной платы и трудовых затрат рабочих - соответственно с коэффициентами 0,893 и 0,903.

4. Если по техническим условиям при закладке реперов требуется установка опознавательного столба, то затраты на выполнение этого вида работ определяются по таблице 2.4.

5. Сметные расценки на закладку стенных марок и реперов установлены для выполнения работ на застроенных территориях без выплаты полевого довольствия. В случае выплаты суточных в установленных размерах расценки применяются с коэффициентом 1, 437.

2.5 Нивелирование I, II, III и IV классов, нивелирование II, III и IV классов в городах, поселках и на промышленных площадках

Характеристика категорий трудности работ

1. Нивелирование I класса

1 категория.	Нивелирную линию прокладывают по полотну железных или шоссейных дорог, автострадам в равнинной местности, позволяющей выдержать предельные длины плеч. Движение транспорта не затрудняет выполнение работ.
2 категория.	Нивелирную линию прокладывают в слабо пересеченной местности по полотну железных дорог или по шоссейным дорогам. Движение транспорта не затрудняет выполнение работ. Количество установок прибора на 1 км хода - 11-12.
3 категория.	Нивелирную линию прокладывают: 1. В пересеченной холмистой местности по шоссейным или профилированным грунтовым дорогам. Количество установок прибора на 1 км хода - 13-14. 2. По равнинной или малопересеченной местности в районах закрепленных песков или вдоль рек в районах вечной мерзлоты.
4 категория.	Нивелирную линию прокладывают: 1. В предгорной местности или по горным плато по шоссейным и грунтовым дорогам. 2. По закрытой пересеченной и всхолмленной местности по профилированным грунтовым дорогам. Количество установок прибора на 1 км хода - 15-17.
5 категория.	Нивелирную линию прокладывают в пересеченной, горной местности по шоссейным и грунтовым дорогам. Количество установок прибора на 1 км хода - 18-20.
6 категория.	Нивелирную линию прокладывают в пересеченной горной местности по шоссейным грунтовым дорогам с большим количеством поворотов. Количество установок прибора на 1 км хода - 21-25.
7 категория.	Нивелирную линию прокладывают: 1. В пересеченной горной местности по грунтовым дорогам. Количество установок прибора на 1 км хода - 26-30. 2. В районах незакрепленных песков.
8 категория.	Нивелирную линию прокладывают в горной местности и по дорогам с тяжелым профилем. Количество установок прибора на 1 км хода - 31-35.
9 категория.	Нивелирную линию прокладывают в горной местности по дорогам с очень тяжелым профилем. Количество установок прибора на 1 км хода - 36-40.
10 категория.	Нивелирную линию прокладывают в особо сложных условиях в горной и другой труднопроходимой местности. Количество установок прибора на 1 км хода - более 40.

2. Нивелирование II, III и IV классов

1 категория.	Нивелирную линию прокладывают в равнинной местности с уклоном до 0,01 по дорогам. Количество штативов на 1 км хода нивелирования II и III классов не более 7; IV класса - не более 5. Передвижение не затруднено. Условия видимости благоприятные.
2 категория.	Нивелирную линию прокладывают: 1. В равнинной местности с уклоном до 0,02. Количество штативов на 1 км хода для всех классов до 8. Передвижение не затруднено. Условия видимости благоприятные. 2. В равнинной степной местности без дорог.
3 категория.	Нивелирную линию прокладывают: 1. В слабо пересеченной местности с уклоном до 0,025. Количество штативов на 1 км хода - до 9. 2. Через крупные населенные пункты сельского типа.
4 категория.	Нивелирную линию прокладывают: 1. В пересеченной местности с уклоном до 0,03. Количество штативов на 1 км хода - 10-11. 2. В местах расположения крупных железнодорожных станций. 3. В открытых поймах больших рек с наличием стариц, протоков и рукавов.
5 категория.	Нивелирную линию прокладывают: 1. В пересеченной всхолмленной местности с уклоном до 0,035. Количество штативов на 1 км хода - 12-14. 2. В заболоченной или песчаной местности или вдоль полузаросших берегов рек.
6 категория.	Нивелирную линию прокладывают: 1. По сильно пересеченной холмистой местности с уклоном до 0,045. Количество штативов на 1 км хода - 15-17. 2. В таежной местности, с моховым покровом или по заболоченной местности, где требуется забивка кольев (до 15 %) для установки штативов. 3. По заросшим берегам малых рек и ручьев без наличия дорог и троп.
7 категория.	Нивелирную линию прокладывают: 1. В местности со среднегорным рельефом с уклоном до 0,06. Количество штативов на 1 км хода - 18-21. 2. Вдоль заросших труднопроходимых берегов рек с переброской хода через реку. 3. В зонах поливного земледелия без дорог.
8 категория.	Нивелирную линию прокладывают: 1. В горной или горно-таежной местности по дорогам, тропам и просекам с уклоном до 0,07. Количество штативов на 1 км хода - 22-27. 2. По труднопроходимой залесенной местности с моховым покровом без дорог и троп. 3. Вдоль заросших труднопроходимых берегов рек с перебросками хода через реку. 4. По заросшей труднопроходимой заболоченной местности, где требуется забивка кольев (до 20 %) для установки штативов или по тундре.
9 категория.	Нивелирную линию прокладывают: 1. В горной или горно-таежной местности по дорогам, тропам, просекам с уклоном до 0,10. Количество штативов на 1 км хода - 28-35. 2. По берегам рек без дорог и троп с большим количеством изгибов и прижимов. 3. По труднопроходимой таежной заболоченной местности, где требуется забивка кольев (до30 %) для установки штативов.
10 категория.	Нивелирную линию прокладывают: 1. В высокогорной или горно-таежной местности без дорог и троп с уклоном более 0,10. Количество штативов на 1 км хода - более 36. Передвижение затруднено. 2. В пустынных песчаных районах.

3. Нивелирование II, III и IV классов в городах, поселках и на промышленных площадках

Характеристика категорий трудности работ

Таблица 2.6

Состав работ

1. Нивелирование I класса. Получение задания, подбор материалов. Компарирование и исследование реек. Поверка нивелира и реек. Отыскание, вскрытие и закрытие реперов. Нивелирование. Ведение полевого журнала. Контрольные вычисления. Составление полевой ведомости превышений. Составление схемы хода и списка занивелированных знаков. Опознавание местоположения реперов на картах или аэрофотоснимках, составление или уточнение описания местоположения знаков. Переходы по участку работ. Сдача работ.

2. Нивелирование II, III и IV классов. Получение задания, подбор материалов. Компарирование и исследование реек. Ознакомление с проектом нивелирования. Поверка нивелира и реек. Отыскание, вскрытие и закрытие реперов. Нивелирование. Ведение полевого журнала. Контрольные вычисления. Оформление временных реперов на местных предметах. Опознавание местоположения реперов на картах или аэрофотоснимках и составление или уточнение их описания. Составление ведомости превышений, списка занивелированных знаков и схемы ходов. Переходы на участке работ. Сдача работ.

3. Нивелирование II, III и IV классов в городах, поселках и на промышленных площадках.

Получение задания, подбор материалов. Компарирование и исследование реек. Ознакомление с проектом нивелирования. Поверки приборов и реек. Отыскание, вскрытие и закрытие реперов. Нивелирование. Запись и вычисления на станции. Привязка стенных знаков. Контрольные вычисления. Оформление журнала. Составление ведомости превышений, списка занивелированных знаков и схемы ходов. Переходы и переезды по участку работ. Сдача работ.

Таблица 2.7

Нивелирование I, II, III и IV классов, нивелирование II, III и IV классов в городах, поселках и на промышленных площадках

Примечания: 1. Сметные расценки установлены для проложения нивелирных линий в одном направлении. Сметные расценки для I класса установлены для проложения нивелирных линий в одном направлении по двум парам костылей (кольев).

2. Если на трассе нивелирования I класса интенсивное движение затрудняет выполнение работ, к сметным расценкам применяется коэффициент 1,220.

3. При проложении нивелирных линий II, III и IV классов по сплошным массивам свежевспаханных земель расценки применяются с коэффициентом 1,110.

4. При проложении нивелирных линий по заболоченной местности, где требуется забивка кольев для установки нивелира и реек в большем количестве, чем указано в соответствующих характеристиках, категория трудности работ повышается на одну степень.

5. При использовании вездеходного транспорта сметные расценки применяются с коэффициентом 1,179.

6. При проложении нивелирных линий в залесенных районах, где требуется прорубка просек или визирок сметные расценки применяются с коэффициентом 1,085; нормативы заработной платы и трудовых затрат рабочих применяются соответственно с коэффициентами 1,150 и 1,133.

7. При проложении нивелирных линий I класса вдоль железных дорог сметные расценки применяются с коэффициентом 1,139; нормативы заработной платы и трудовых затрат рабочих применяются соответственно с коэффициентами 1,226 и 1,128.

8. Сметные расценки 41-55 установлены для выполнения работ в городах без выплаты полевого довольствия. В случае выплаты суточных в установленных размерах расценки применяются с коэффициентом 1, 799.

Раздел 3
Топографические съемки в масштабах 1:25 000 -1:2000

1. Сметные нормативы на стереотопографическую съемку в масштабах 1:25 000 и 1:10 000, в масштабах 1:5000 и 1:2000; на комбинированную съемку в масштабах 1:10 000; 1:5000; 1:2000; на мензульную съемку в масштабах 1:5000; 1:2000; 1:1000; 1:500; на горизонтальную и высотную съемки застроенных территорий в масштабах 1:2000 - 1:500 - установлены по категориям трудности.

2. В случае, когда при выполнении работ по стереотопографической, мензульной и комбинированной съемок бригада живет в палатке, сметные расценки и нормативы заработной платы рабочих используются с коэффициентами, помещенными в табл. 8 (см. Указания по применению сметных расценок и нормативов).

3. Для всех видов работ, где в пояснениях к Таблицам не оговорен вид транспорта, принят автомобильный транспорт.

3.1 Стереотопографическая съемка в масштабах 1:25 000 -1:2000

Характеристика категорий трудности работ

Масштабы 1:25 000, 1:10 000

1 категория.	Местность степная, открытая, с незначительным количеством крупных объектов ситуации, рельеф равнинный.
2 категория.	Местность степная, открытая, с небольшими оврагами и балками, имеющими пологие склоны, количество контуров незначительное.
3 категория.	Местность равнинная, залесенная до 15 %, без микрорельефа; степная, открытая, с небольшим количеством крупных озер, лиманов, солончаков и т.д.; местность открытая с крупными площадями пашен, количество контуров незначительное, рельеф слабо всхолмленный с небольшими оврагами и балками.
4 категория.	Местность равнинная, без микрорельефа, залесенная до 30 %; равнинная местность с отдельными сопками и холмами со степной растительностью, количество контуров незначительное; местность степная открытая, со значительным количеством средних по размерам озер, лиманов, западин, солончаков и т.д.
5 категория.	Местность равнинная, залесенная и заболоченная до 20 %, лес и болота проходимые; местность степная, равнинная с небольшими населенными пунктами; местность степная открытая, изрезанная балками и оврагами.
6 категория.	Местность открытая, без микрорельефа, с большим количеством контуров; болота проходимые, заросшие кустарниковой или древесной растительностью до 40 %; поймы рек с редкой кустарниковой растительностью, с небольшим количеством стариц, проток и рукавов; местность степная с небольшими населенными пунктами и значительным количеством контуров.
7 категория.	Район тундр с крупнохолмистым несложным рельефом; болота проходимые, заросшие до 60 % кустарниковой или древесной растительностью; поймы рек с редкой кустарниковой или древесной растительностью со значительным количеством стариц, проток и рукавов; полупустыня с микрорельефом; местность, занятая песками, закрепленными травянистой растительностью.
8 категория.	Местность степная с мелкосопочным рельефом и незначительным количеством контуров; местность залесенная до 75 %, с резко выраженными формами рельефа; заросшие кустарником до 50 % поймы больших рек, с микрорельефом, частично заболоченные; тундры с мелкохолмистым рельефом и значительным количеством оврагов; лесотундры; населенные пункты сельского типа с плановой застройкой; закрепленные бугристые пески.
9 категория.	Местность полузакрытая с мелкосопочным или холмисто-моренным рельефом, с большим количеством мелких контуров; территория крупных населенных пунктов сельского типа и рабочих поселков с бессистемной застройкой; местность всхолмленная, залесенная; барханные, незакрепленные пески; сплошь заросшее труднопроходимое болото с рельефом, выраженным в виде отдельных гряд; открытая горная малонаселенная местность с большим количеством озер; местность горная, залесенная до 50 %, со сложным рельефом и превышениями до 300 метров с большим количеством контуров; открытая горная местность с сильно расчлененным рельефом и большим количеством контуров с крутизной ската до 20° и превышениями до 300 метров.
10 категория.	Местность горная, сплошь залесенная, с резко расчлененным рельефом, крутизна ската до 25°; поймы больших рек, сплошь заросшие древесной и кустарниковой растительностью, с труднопроходимыми болотами, большим количеством стариц и проток, с наличием микрорельефа по всей площади; тундра озерная с большим количеством проток между ними с мелкохолмистым рельефом; пески с мелкобугристым микрорельефом, покрытые сплошным лесом или кустарником; крупные города, застроенные территории крупных промышленных районов, а также большие населенные пункты сельского типа с бессистемной застройкой и множеством мелких контуров.

Масштабы 1:5 000, 1:2000

1 категория.	Местность открытая без балок, оврагов и микрорельефа с пологими склонами; количество контуров незначительное.
2 категория.	Местность открытая, с редкими балками и оврагами, количество объектов ситуации незначительное. Местность равнинная без балок и оврагов, залесенная и заболоченная до 20 % (болота проходимые). Болото проходимое, не заросшее лесом и кустарником. Местность с крупными несложными формами рельефа, с небольшим количеством резко выраженных объектов ситуации. Местность равнинная с сопками, покрытая населенными пунктами до 20 %.
3 категория.	Местность с редкими балками, оврагами и крупными правильными формами, занимающими до 30 % рельефа. Местность открытая, равнинная со сложным микрорельефом. Поймы рек, заросшие лесом и кустарником до 30 % и частично заболоченные, изрезанные мелкими протоками и старицами. Местность холмистая, слабо пересеченная, залесенная до 40 %. Болото проходимое, покрытое лесом или кустарником до 30 %, с несложной ситуацией и равнинным рельефом. Населенные пункты сельского типа с редкой застройкой, расположенные в равнинной, слабо пересеченной местности.
4 категория.	Местность горная, заросшая лесом и кустарником до 50 %. Местность с резко выраженными формами рельефа, заросшая до 75 %, частично заболоченная, с горными выработками. Поймы рек, заросшие лесом или кустарником до 70 %, со старицами, протоками и озерами или с большим количеством геологоразведочных выработок. Местность равнинная, застроенная до 40 %, и с большим количеством объектов ситуации.
5 категория.	Местность горно-таежная. Болото, заросшее, труднопроходимое с наличием островков. Поймы рек с микрорельефом, заросшие и заболоченные со старицами и протоками. Местность залесенная, со сложными и мелкими формами рельефа. Местность, частично заросшая лесом и кустарником, с большим количеством мелких объектов ситуации, застроенная до 50 %; рельеф мелкосопочный. Местность с рельефом, нарушенным в результате горных выработок. Застроенные площади в горной местности. Промышленные площадки заводов и горнодобывающих предприятий. Территории дражных полигонов местности, полностью покрытой лесами.

Состав работ

Планово-высотная привязка опознаков. Опознавание и контроль опознавания. Вычисление координат и высот опознаков. Дешифрирование контуров и элементов рельефа. Замеры для цифровых характеристик. Сбор сведений для составления топоописания и составление ведомости по транскрибированию названий. Вычерчивание контуров. Исправление замечаний и сдача работ. Переезды и переходы на участке работ.

Таблица 3.1

Стереотопографическая съемка в масштабе 1:25 000 с высотой сечения рельефа через 5 м

Примечания: 1. Сметные расценки установлены исходя из определения координат и высот пунктов съемочного обоснования приемниками GPS в режиме быстрой статики. При планово-высотной привязке опознаков традиционными методами сметные расценки и нормативы заработной платы специалистов и рабочих применяются с коэффициентами, приведенными в таблице 3.2.

Таблица 3.2

2. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,273.

3. При использовании для производства работ вертолетного, гужевого или других видов транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы в этом случае применяются без стоимости транспорта с коэффициентами: расценки - 0,710; нормативы заработной платы рабочих - 0,529; нормативы трудовых затрат - 0,645.

4. При производстве работ в залесенных районах, где требуется прорубка просек и визирок для проложения дальномерно-теодолитных ходов и ходов технического нивелирования, расценки применяются с коэффициентом 1,007, нормативы заработной платы и трудовых затрат рабочих - соответственно с коэффициентами 1,017 и 1,021.

Таблица 3.3

Стереотопографическая съемка в масштабе 1:10 000 с высотой сечения рельефа через 2 м (2,5м) и 1 м

Примечания: 1. Сметные расценки установлены исходя из определения координат и высот пунктов съемочного обоснования приемниками GPS в режиме быстрой статики. При планово-высотной привязке опознаков традиционными методами сметные расценки и нормативы заработной платы специалистов и рабочих применяются с коэффициентами, приведенными в таблице 3.4.

Таблица 3.4

2. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,241.

3. При использовании для производства работ вертолетного, гужевого или других видов транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы в этом случае применяются без стоимости транспорта с коэффициентами: расценки - 0,606; нормативы заработной платы рабочих - 0,558; нормативы трудовых затрат - 0,677.

4. При производстве работ в залесенных районах, где требуется прорубка просек и визирок для проложения дальномерно-теодолитных ходов и ходов технического нивелирования, расценки применяются с коэффициентом 1,004; нормативы заработной платы и трудовых затрат рабочих применяются соответственно с коэффициентами 1,008 и 1,009.

Таблица 3.5

Стереотопографическая съемка в масштабе 1:5000

Примечания: 1. Сметные расценки установлены исходя из определения координат и высот пунктов съемочного обоснования приемниками GPS в режиме быстрой статики. При планово-высотной привязке опознаков традиционными методами сметные расценки и нормативы заработной платы специалистов и рабочих применяются с коэффициентами, приведенными в таблице 3.6.

Таблица 3.6

2. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,260.

3. При использовании для производства работ вертолетного, гужевого или других видов транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы в этом случае применяются без стоимости транспорта с коэффициентами: расценки - 0,667; нормативы заработной платы рабочих - 0,530; нормативы трудовых затрат - 0,644.

4. При производстве работ в залесенных районах, где требуется прорубка просек и визирок для проложения дальномерно-теодолитных ходов и ходов технического нивелирования, расценки применяются с коэффициентом 1,004; нормативы заработной платы и трудовых затрат рабочих применяются соответственно с коэффициентами 1,005 и 1,007.

Таблица 3.7

Стереотопографическая съемка в масштабе 1:2000

Примечания: 1. Сметные расценки установлены исходя из определения координат и высот пунктов съемочного обоснования приемниками GPS в режиме быстрой статики. При планово-высотной привязке опознаков традиционными методами сметные расценки и нормативы заработной платы специалистов и рабочих применяются с коэффициентами, приведенными в таблице 3.8.

Таблица 3.8

2. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,265.

3. При использовании для производства работ вертолетного, гужевого или других видов транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы в этом случае применяются без стоимости транспорта с коэффициентами: расценки - 0,725; нормативы заработной платы рабочих - 0,536; нормативы трудовых затрат - 0,652.

4. При производстве работ в залесенных районах, где требуется прорубка просек и визирок для проложения дальномерно-теодолитных ходов и ходов технического нивелирования, расценки применяются с коэффициентом 1,0008; нормативы заработной платы и трудовых затрат рабочих применяются соответственно с коэффициентами 1,003 и 1,002.

3.2 Комбинированная съемка в масштабах 1:10 000,1:5000,1:2000

Характеристики категорий трудности те же, что и для стереотопографической съемки.

Состав работ

Плановая привязка опознаков. Опознавание и контроль опознавания. Вычисление координат. Проложение основных, съемочных и высотных ходов. Вычисление высот. Съемка рельефа и дешифрирование контуров. Измерения, связанные с получением цифровых характеристик, и сбор сведений для топоописания. Полевое вычерчивание. Составление кальки высот. Сведение сводок и снятие копий по рамкам. Контроль, исправление замечаний и сдача работ. Переезды и переходы на участке работ.

Таблица 3.9

Комбинированная съемка в масштабе 1:10 000

Примечания: 1. При съемке залесенных участков применяются коэффициенты: к расценкам -1,0017; к зарплате рабочих - 1,0023; к трудовым затратам рабочих - 1,0025.

2. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,078.

3. При использовании для производства работ вертолетного, гужевого или других видов транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы в этом случае применяются без стоимости транспорта с коэффициентами: расценки - 0,863; нормативы заработной платы рабочих - 0,832; нормативы трудовых затрат - 0,885.

Таблица 3.10

Комбинированная съемка в масштабах 1:5000 и 1:2000

Примечания: 1. При съемке залесенных участков применяются коэффициенты: к расценкам -1,002; к зарплате рабочих - 1,003; к трудовым затратам рабочих - 1,003.

2. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,107.

3. При использовании для производства работ вертолетного, гужевого или других видов транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы в этом случае применяются без стоимости транспорта с коэффициентами: расценки - 0,890; нормативы заработной платы рабочих - 0,863; нормативы трудовых затрат рабочих - 0,906.

3.3 Мензульная и тахеометрическая съемки

3.3.1 Мензульная съемка в масштабе 1:10000

Характеристика категорий трудности работ

1 категория.	Местность степная, открытая, с незначительным количеством крупных контуров, рельеф равнинный.
2 категория.	Местность степная, открытая, с небольшими оврагами, балками, имеющими пологие склоны; количество контуров незначительное.
3 категория.	1. Местность равнинная, залесенная до 15 %, без микрорельефа. 2. Местность степная, открытая, с небольшим количеством крупных озер, лиманов, солончаков и т.д. 3. Местность открытая, с крупными площадями пашен, количество контуров незначительное, рельеф слабо всхолмленный, с небольшими оврагами и балками.
4 категория.	1. Местность равнинная, без микрорельефа, залесенная до 30 %. 2. Местность равнинная, с отдельными сопками и холмами, со степной растительностью, количество контуров незначительное. 3. Местность степная, открытая, со значительным количеством средних по размерам озер, лиманов, западин, солончаков и т.д.
5 категория.	1. Местность равнинная, залесенная и заболоченная до 20 %, болота проходимые. 2. Степная, равнинная местность с небольшими населенными пунктами. 3. Местность степная, открытая, изрезанная балками и оврагами.
6 категория.	1. Местность открытая, без микрорельефа, с большим количеством контуров. 2. Болота проходимые, заросшие до 40 % кустарниковой или древесной растительностью. 3. Поймы рек с редкой кустарниковой растительностью, с небольшим количеством стариц, проток и рукавов. 4. Местность степная, открытая, с небольшими населенными пунктами и значительным количеством контуров.
7 категория.	1. Район тундр с крупнохолмистым, несложным рельефом. 2. Болота проходимые, заросшие до 60 % кустарниковой или древесной растительностью. 3. Поймы рек с редкой кустарниковой или древесной растительностью, со значительным количеством стариц, проток и рукавов. 4. Полупустыня с микрорельефом; закрепленные ровные пески.
8 категория.	1. Местность степная, открытая, с мелкосопочным рельефом и незначительным количеством контуров. 2. Местность залесенная до 75 % с резко выраженными формами рельефа. 3. Поймы больших рек, заросшие до 50 % кустарником, с микрорельефом, частично заболоченные. 4. Тундры с мелкохолмистым рельефом и значительным количеством оврагов. 5. Лесотундры. 6. Населенные пункты сельского типа с плановой застройкой. 7. Пески закрепленные бугристые.
9 категория.	1. Местность, частично заросшая лесом и кустарником, с мелкосопочным или холмисто-мореным рельефом, с большим количеством мелких контуров. 2. Территория крупных населенных пунктов сельского типа и рабочих поселков с бессистемной застройкой. 3. Местность всхолмленная, залесенная полностью. 4. Пески незакрепленные. 5. Болото труднопроходимое, заросшее, с рельефом, выраженным в виде отдельных гряд. 6. Местность открытая, горная, малонаселенная, с большим количеством озер. 7. Местность горная, залесенная до 50 %, со сложным рельефом и превышениями до 300 м, с большим количеством контуров. 8. Местность открытая, горная, с сильно расчлененным рельефом, с крутизной ската до 20° и превышениями до 300 м, с большим количеством контуров.
10 категория.	1. Местность горная, полностью залесенная, с резко расчлененным рельефом, крутизна ската до 25°. 2. Поймы больших рек, полностью заросшие древесной и кустарниковой растительностью, с труднопроходимыми болотами, большим количеством стариц и проток, с наличием микрорельефа по всей площади. 3. Тундра озерная, с большим количеством проток между ними, с мелкохолмистым рельефом. 4. Пески с мелкобугристым микрорельефом, полностью покрытые лесом или кустарником. 5. Крупные города, застроенные территории крупных промышленных районов и крупные населенные пункты сельского типа, с бессистемной застройкой и большим количеством мелких контуров.

Состав работ

Получение задания и материалов. Подготовка и изготовление основы. Подготовка материалов и инструментов к работе. Рекогносцировка местности. Развитие сети планового и высотного обоснования. Вычисление координат и высот. Съемка рельефа и контуров. Расчистка направлений видимости для пикетов в залесенной местности. Измерения, связанные с получением цифровых характеристик съемки. Полевое вычерчивание контуров и рельефа, составление кальки контуров и кальки высот. Оформление сводок по рамкам (южной и восточной) и снятие копий на свободные рамки соседних трапеций. Оформление журналов. Заполнение формуляра. Сдача работ. Переезды и переходы на участке работ.

Таблица 3.11

Мензульная съемка в масштабе 1:10 000

Примечания: 1. При съемке залесенных участков применяются коэффициенты: к расценкам -1,002; к зарплате рабочих - 1,002; к трудовым затратам рабочих - 1,003.

2. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,077.

3. При использовании для производства работ вертолетного, гужевого или других видов транспорта транспортные расходы определяются прямым расчетом. Расценки и нормативы в этом случае применяются без стоимости транспорта с коэффициентами: расценки - 0,818; нормативы заработной платы рабочих - 0,827; нормативы трудовых затрат - 0,882.

3.3.2 Мензульная съемка в масштабах 1:5000, 1:2000, 1:1000, 1:500

Характеристика категорий трудности работ

1 категория.	Местность открытая, с незначительным количеством контуров, рельеф равнинный, плоский, без балок, оврагов и микрорельефа.
2 категория.	1.Местность открытая, с незначительным количеством контуров; рельеф равнинный, слабоволнистый, с небольшим количеством мелких лощин, западин и бугров. 2. Местность открытая, с крупными площадями пашен, степной или луговой травянистой растительностью; рельеф пологоволнистый.
3 категория.	1. Местность открытая, распаханная или с луговой растительностью, рельеф равнинный, с мелкими западинами или буграми, или местность равнинная, расчлененная редкими балками или руслами мелких, пересыхающих водотоков. 2. Местность равнинная, залесенная до 30 %.
4 категория.	1. Местность открытая, распаханная, с долинами рек, с крутыми, изрезанными скатами. 2. Местность равнинная с простыми, пологими формами рельефа, залесенная до 50 %. 3. Поймы больших рек, покрытые камышом и редким кустарником, с залесенными берегами. 4. Болота проходимые, не заросшие или заросшие редким кустарником. 5. Местность равнинная с густой сетью арыков. 6. Местность полупустынная с грядовым микрорельефом, закрепленные ровные пески.
5 категория.	1. Местность открытая, всхолмленная, с часто изрезанными склонами. 2. Местность равнинная, залесенная до 75 %. 3. Местность всхолмленная, залесенная до 30 %, с крупными площадями пашен или лугов. 4. Открытые поймы больших рек с микрорельефом, большим количеством стариц, проток и рукавов. 5. Проходимые болота, заросшие редким лесом или кустарником.
6 категория.	1. Местность всхолмленная, расчлененная сетью рек и оврагов, поросшая порослью, редким лесом, кустарником. 2. Местность равнинная, полностью залесенная, с редкой сетью просек и дорог. 3. Местность всхолмленная, слабо расчлененная, залесенная до 50 %. 4. Озерная тундра с мелкохолмистым рельефом или заболоченная тундра. 5. Участки поливных культур с густой сетью арыков. 6. Пески закрепленные, бугристые.
7 категория.	1. Местность всхолмленная, расчлененная глубокими оврагами, залесенная до 80 %. 2. Местность всхолмленная, полностью залесенная, рельеф крупный, несложный. 3. Поймы рек с микрорельефом, заросшие и заболоченные, со старицами и протоками. 4. Пески незакрепленные.
8 категория.	1. Местность горно-таежная со сложным рельефом. 2. Местность горная со сложным рельефом, залесенная до 50 %.
9 категория.	Местность горная со сложным рельефом, залесенная до 75 %.
10 категория.	Местность горная со сложным рельефом, полностью залесенная.

Состав работ

Получение задания, подбор материалов. Подготовка и изготовление основы. Подготовка материалов и инструментов к работе. Рекогносцировка местности. Сгущение съемочного обоснования. Вычисление координат и высот. Съемка ситуации и рельефа. Расчистка направлений видимости на пикеты в залесенной местности. Измерения, связанные с получением цифровых характеристик объектов съемки. Составление калек высот и контуров, оформление сводок по рамкам (южной и восточной) и снятие копий на свободные рамки соседних трапеций. Оформление журналов. Заполнение формуляра. Сдача работ. Переезды и переходы на участке работ.

Таблица 3.12

Мензульная съемка в масштабах 1:5000, 1:2000, 1:1000, 1:500

Примечание. При съемке залесенных участков применяются коэффициенты: к расценкам - 1,001; к зарплате рабочих - 1,002; к трудовым затратам рабочих - 1,002.

3.3.3 Тахеометрическая съемка в масштабах 1:1000 и 1:500

Характеристика категорий трудности работ

Категории трудности те же, что и для мензульных съемок в масштабах 1:1000 - 1:500

Состав работ

Получение задания и материалов. Подготовка и изготовление основы. Выписка исходных данных. Рекогносцировка участка. Составление абриса. Съемка ситуации и рельефа местности. Оформление полевых материалов. Переезды и переходы на участке работ. Сдача работ. Составление плана тахеометрической съемки. Вычерчивание оригинала плана (полевого оригинала).

Таблица 3.13

Тахеометрическая съемка в масштабах 1:1000 и 1:500

Примечание. При съемке залесенных участков применяются коэффициенты: к расценкам - 1,001; к зарплате рабочих - 1,002; к трудовым затратам рабочих - 1,002.

Раздел 4
Топографические съемки застроенных территорий

Сметные нормативы составлены с учетом требований к съемкам застроенных территорий. Их действие распространяется только на застроенную часть населенных пунктов (включая приусадебные участки). Съемка остальной территории, входящей в черту города, расценивается по нормативам, помещенным в разделе 3. Исключение составляют пригородные хозяйства крупных городов.

Сметные расценки установлены для выполнения работ в городах без выплаты полевого довольствия. В случае выплаты суточных в установленных размерах расценки применяются с коэффициентом 1,711.

4.1 Стереотопографическая съемка городов, рабочих поселков и сельских населенных пунктов в масштабе 1:2000

Характеристика категорий трудности работ

1 категория.	Плотность застройки до 15 %, строения простой конфигурации, рельеф равнинный, движение транспорта и пешеходов слабое.
2 категория.	Плотность застройки до 25 %, застройка крупной конфигурации или застройка мелкой сложной конфигурации с плотностью до 15 %, движение транспорта и пешеходов не затрудняет производство работ. Рельеф равнинный.
3 категория.	Плотность крупной застройки простой конфигурации до 35 %. Застройка мелкой сложной конфигурации, плотность застройки до 25 %. Движение транспорта и пешеходов значительное. Рельеф холмистый.
4 категория.	Плотность крупной застройки простой конфигурации до 50 % или плотность мелкой застройки сложной конфигурации до 35 %; городские скверы, парки, территории действующих промышленных предприятий, рельеф холмистый, движение транспорта и пешеходов значительное, затрудняющее производство работ.
5 категория.	Плотность крупной застройки простой конфигурации свыше 50 %, рельеф холмистый или плотность мелкой застройки сложной конфигурации до 50 %, рельеф горный. Территории действующих промышленных предприятий с плотностью застройки до 40 %. Движение всех видов транспорта и пешеходов интенсивное.

Состав работ

Закрепление, опознавание и контроль опознавания опознаков. Планово-высотная привязка снимков. Вычисление координат и высот опознаков. Оформление материалов планово-высотной подготовки, включая составление каталогов и схем. Дешифрирование. Досъемка вновь появившихся объектов. Вычерчивание отдешифрированных фотопланов или аэрофотоснимков. Сведение сводок и снятие копий по рамкам. Переезды и переходы на участке работ. Исправление и сдача работ.

Таблица 4.1

Стереотопографическая съемка городов, рабочих поселков и сельских населенных пунктов в масштабе 1:2 000

Примечания: 1. Сметные расценки установлены исходя из определения координат и высот пунктов съемочного обоснования приемниками GPS в режиме быстрой статики. При планово-высотной привязке опознаков традиционными методами сметные расценки и нормативы заработной платы специалистов и рабочих применяются с коэффициентами, приведенными в таблице 4.2.

Таблица 4.2

2. При стереотопографической съемке застроенных территорий категория трудности может быть повышена на 0,5 ступени:

а) при давности залета более двух лет;

б) при сложном озеленении улиц и кварталов застройки городского типа;

в) в крупных промышленных городах с весьма интенсивным движением транспорта и пешеходов.

4.2 Комбинированная съемка городов, рабочих поселков и сельских населенных пунктов в масштабах 1:5000 и 1:2000

Характеристики категорий трудности работ те же, что и при стереотопографической съемке масштаба 1:2000.

Состав работ

Закрепление, опознавание и контроль опознавания точек плановой привязки. Плановая привязка, развитие высотного обоснования. Вычисление координат опознаков. Вычисление высот точек технического нивелирования. Съемка рельефа и дешифрирование контуров, включая внутриквартальное дешифрирование. Досъемка не изобразившихся на снимках контуров и объектов. Составление кальки высот. Вычерчивание контуров и рельефа. Сведение сводок и снятие копий по рамкам. Переезды и переходы на участке работ. Оформление материалов и сдача работ.

Таблица 4.3

Комбинированная съемка городов, рабочих поселков и сельских населенных пунктов в масштабах 1:5 000 и 1:2 000

4.3 Мензульная съемка застроенных территорий в масштабах 1:5000,1:2000, 1:1000,1:500

Характеристика категорий трудности работ

1 категория.	Плотность застройки до 15 %, строения простой конфигурации. Движение транспорта и пешеходов слабое.
2 категория.	Плотность застройки до 30 %. Застройка простой конфигурации. Движение транспорта затрудняет производство работ, движение пешеходов слабое.
3 категория.	1. Плотность застройки до 45 %. Застройка простой конфигурации с малым количеством отдельных деталей. 2. Плотность застройки до 15 %. Застройка сложной конфигурации. Движение транспорта значительное; движение пешеходов затрудняет производство работ.
4 категория.	1. Плотность застройки до 60 %. Застройка простой конфигурации с малым количеством отдельных деталей. 2. Плотность застройки до 25 %. Застройка сложной конфигурации. 3. Населенные пункты во всхолмленной местности. 4. Городские скверы, парки. Подеревная съемка. 5. Территория действующего промышленного предприятия с плотностью застройки до 25 %, с развитой сетью внутризаводских железнодорожных путей. Интенсивное движение транспорта и пешеходов.
5 категория.	1. Плотность застройки до 75 %. Застройка простой конфигурации. 2. Плотность застройки до 40 %. Застройка сложной конфигурации с большим количеством пристроек или бессистемная застройка. 3. Населенные пункты в горной местности. 4. Территория действующего промышленного предприятия с плотностью застройки до 40 %, с интенсивным движением автомобильного и железнодорожного транспорта.
6 категория.	1. Плотность застройки до 90 %. Застройка простой конфигурации. 2. Плотность застройки до 60 %. Застройка сложной конфигурации. 3. Населенные пункты в горной, залесенной местности. 4. Застройка сложная с большим количеством пристроек. 5. Территория действующего и одновременно реконструируемого промышленного предприятия с плотностью застройки свыше 60 %.

Состав работ

Получение задания и материалов. Подготовка и изготовление основы. Подготовка материалов и инструментов к работе. Рекогносцировка местности. Развитие сети планового и высотного обоснования. Вычисление координат и высот. Съемка рельефа и контуров. Обмер зданий и сооружений. Измерения, связанные с получением цифровых характеристик съемки. Полевое вычерчивание контуров и рельефа, составление кальки контуров и кальки высот. Сведение сводок и снятие копий по рамкам, оформление журналов, заполнение формуляра. Сдача работ. Сдача работ. Переезды и переходы на участке работ.

Таблица 4.4

Мензульная съемка застроенных территорий в масштабах 1:5000, 1:2000, 1:1000, 1:500

4.4 Горизонтальная и высотная съемки застроенных территорий в масштабах 1:2000,1:1000 и 1:500

Состав работ

Получение задания. Рекогносцировка участка. Зарисовка абриса. Обмер зданий, сооружений и других объектов внутри квартала. Горизонтальная и высотная съемки застроенных территорий. Съемка рельефа и ситуации. Оформление журналов. Сдача работ. Переходы и переезды на участке работ.

Таблица 4.5

Горизонтальная и высотная съемка застроенных территорий в масштабах 1:2000, 1:1000, 1:500

Раздел 5
Обновление топографических карт и планов

5.1 Полевые работы по обновлению топографических карт и планов

5.1.1 Обновление топографических карт масштабов 1:50 000, 1:25 000, 1:10 000 и планов масштабов 1:5 000, 1:2 000

Сметные расценки и нормативы на работы, для которых единицей измерения является номенклатурный лист карты, рассчитаны для трапеций, размеры рамок которых соответствуют широте 50° (см. приложение 4).

1. Для объектов, расположенных в других широтных поясах, сметные расценки и нормативы корректируются путем умножения на коэффициенты, приведенные в таблице 5.1.

Таблица 5.1

Характеристика категорий трудности работ

1 категория.	Местность открытая, равнинная с количеством объектов ситуации не более 20 на 1 кв. дм плана.
2 категория.	1. Местность равнинная, полностью залесенная (леса благоустроенные). Количество объектов ситуации до 30 на 1 кв. дм плана. 2. Поймы рек с редкой древесной и кустарниковой растительностью. Количество объектов ситуации до 30 на 1 кв. дм плана. 3. Местность открытая или полузакрытая, холмистая или предгорные районы с наличием дорожной сети. Количество объектов ситуации до 30 на 1 кв. дм плана.
3 категория.	1. Местность равнинная, не заросшая или частично заросшая лесом и кустарником, с количеством объектов ситуации до 40 на 1 кв. дм плана. 2. Болота проходимые, не заросшие лесом и кустарником, с незначительным количеством объектов ситуации. 3. Местность, занятая песками, закрепленными травянистой растительностью, с незначительным количеством объектов ситуации. 4. Поймы рек, заросшие до 30 % лесом и кустарником.
4 категория.	1. Местность открытая или полузакрытая с количеством объектов ситуации до 50 на 1 кв. дм плана. 2. Районы предгорий и с плантациями технических культур, фруктовыми садами и огородами.
5 категория.	1. Местность лесостепная с количеством объектов ситуации до 65 на 1 кв. дм плана. 2. Местность равнинная, залесенная, заболоченная до 80 %, с отдельными сухими участками. 3. Местность открытая с площадями технических культур и огородных культур и мелиоративной сетью.
6 категория.	1. Местность полузакрытая с количеством объектов ситуации до 75 на 1 кв. дм плана. 2. Поймы больших рек, заросшие лесом и кустарником, с озерами, старицами. Количество объектов ситуации до 60 на 1 кв. дм плана. 3. Поливные районы технических, фруктовых и огородных культур с отдельными постройками.
7 категория.	1. Местность горная, передвижение затруднено. 2. Поймы рек, закрытые до 70 % заболоченным лесом, с наличием рассредоточенных строений. Количество объектов ситуации до 80 на 1 кв. дм плана. 3. Районы с густой сетью дорог, троп, просек. Количество объектов ситуации до 90 на 1 кв. дм плана.
8 категория.	1. Открытые, полузакрытые районы с густой сетью железных, шоссейных и грунтовых дорог, линиями связи и электропередач, с наличием отдельных строений. Количество объектов ситуации до 100 на 1 кв. дм плана. 2. Местность горно-таежная.
9 категория.	1. Местность равнинная с количеством объектов ситуации до 110 на 1 кв. дм плана. 2. Промышленные районы и районы добычи полезных ископаемых с количеством объектов ситуации до 110 на 1 кв. дм плана.
10 категория.	1. Местность с количеством объектов ситуации более 110 на 1 кв. дм плана. 2. Территории, прилегающие к крупным промышленным центрам.

Состав работ

Подбор аэроснимков, подготовка картматериалов. Проверка нанесения углов рамок трапеции, выходов километровой сетки и пунктов планового обоснования. Выбор и определение опорных пунктов. Исправление контуров и рельефа, не требующего полевого обследования. Вычерчивание контуров, замена изменившихся условных знаков новыми. Перенос на восковку объектов, требующих полевого обследования. Согласование рельефа с отметками и вновь отдешифрированной гидрографией. Составление и оформление проекта маршрутов полевого обследования. Переходы и переезды по маршруту с одновременным дешифрированием. Измерения, связанные с цифровыми характеристиками. Сбор необходимых сведений. Перенос на оригинал результатов полевого обследования. Вычерчивание. Составление ведомости установленных названий. Сводки и выкопировки по рамкам. Зарамочное оформление. Заполнение формуляра. Исправление замечаний и сдача работ.

Таблица 5.2

Обновление топографических карт масштабов 1:50 000, 1:25 000, 1:10 000 и планов масштабов 1:5000, 1:2000

Примечания. 1. При использовании вездеходного транспорта расценки применяются с коэффициентом 1,311.

2. Если одновременно с полевым обследованием контуров по маршрутам производят обследование пунктов ГТС и нивелирных знаков, то расценки применяются соответственно с коэффициентами: для масштаба 1:50 000 - 1,127; 1:25 000 - 1,064; 1:10 000 - 1,029; 1:5000 и 1:2000 - 1,005.

3. При обновлении на фотопланах расценки, а также нормативы заработной платы и трудовых затрат применяются с коэффициентом 0,840.

4. При выполнении полевых работ при обновлении ЦТК (ЦТП) на цифровой фотограмметрической станции ЦФС расценки применяются с коэффициентами 0,744; нормативы заработной платы и трудовых затрат специалистов применяются соответственно с коэффициентами 0,404 и 0,372.

5.1.2. Обновление площадей топографических карт масштабов 1:50 000, 1:25 000, 1:10 000 и планов масштабов 1:5000 и 1:2000, занятых населенными пунктами

Характеристика категорий трудности работ

Для карт масштабов 1:50 000, 1:25 000, 1:10 000

1 категория.	Населенные пункты сельского типа.
2 категория.	Районные центры, железнодорожные станции, крупные населенные пункты сельского типа.
3 категория.	Небольшие города, крупные железнодорожные узлы или населенные пункты с бессистемной застройкой
4 категория.	Крупные города с пригородными зонами.

Таблица 5.3

Для планов масштабов 1:5000 и 1:2000

Состав работ

Получение задания. Подбор и просмотр снимков, картматериалов. Камеральная часть обновления (сличение и совмещение снимков с обновляемым оригиналом, выскабливание и т.д.). Полевое обследование населенных пунктов. Перенос результатов обследования со снимков на оригинал. Вычерчивание сводки и выкопировки по рамкам. Восстановление рельефа в местах исправления. Зарамочное оформление. Контроль, исправление замечаний и сдача работ.

Таблица 5.4

Обновление площадей топографических карт масштабов 1:50000, 1:25000, 1:10000 и планов масштабов 1:5000 и 1:2000, занятых населенными пунктами

Примечания: 1. Сметные расценки установлены для выполнения работ в городах без выплаты полевого довольствия. В случае выплаты суточных в установленных размерах расценки применяются для масштабов 1:50000-1:10000 с коэффициентом 1,543; для масштабов 1:5000 - 1:2000 - с коэффициентом 1,703.

2. Если при обновлении планов масштабов 1:5000 и 1:2000 аэрофотосъемка имеет давность залета более двух лет, к расценкам и нормативам применяют коэффициент 1,11; более трех лет - 1,16.

3. Если на обновляемой карте изменения превышают 50 %, то расценки и нормативы применяются с коэффициентом 1,4.

4. При выполнении полевых работ при обновлении цифровых топографических планов городов на цифровой фотограмметрической станции ЦФС расценки применяются с коэффициентами 0,740; нормативы заработной платы и трудовых затрат специалистов применяются соответственно с коэффициентами 0,401 и 0,367.

5.2 Камеральные работы по обновлению топографических карт и планов

Сметные расценки и нормативы на работы, для которых единицей измерения является номенклатурный лист карты, рассчитаны для трапеций, площадь которых соответствует широте 50°. Сметные расценки и нормативы для объектов, расположенных в других широтных поясах, корректируются путем умножения на коэффициенты, приведенные в таблице 5.1.

5.2.1 Подготовительные работы при обновлении топографических карт масштабов 1:200 000-1:10 000

Сметные расценки и нормативы применяются ко всему объему листов, входящих в объект обновления. При одновременном обновлении масштабного ряда, состоящего из двух-четырех стандартных масштабов карт, за объем работ принимается количество номенклатурных листов карты наиболее крупного в ряду масштаба.

Характеристика категорий трудности

1 категория.	Малоосвоенные районы лесной и тундровой зоны России, горные и горно-таежные районы. Незначительное изменение контуров.
2 категория.	Слаборазвитые сельскохозяйственные районы. Районы лесоразработок общественного значения. Районы нефтегазодобывающей промышленности Западной Сибири. Редкая сеть дорог и других коммуникаций. Изменения рельефа отсутствуют.
3 категория.	Сельскохозяйственные районы с развитой сетью дорог, крупными населенными пунктами и отдельными промышленными предприятиями.
4 категория.	Районы со значительными изменениями контуров и рельефа в результате строительства и планировки земель. Города и пригородные зоны крупных городов. Промышленные районы и центры.

Состав работ

Сбор и систематизация материалов (аэрофотоснимков, топографических карт, технических отчетов и каталогов). Анализ изменений, определенных по дежурным картам и другим источникам. Сличение крупномасштабных карт с аэрофотоснимками и определение степени устарелости карты. Подготовка редакционных и технических указаний для составления рабочего проекта. Составление рабочего проекта по обновлению топографических карт.

Таблица 5.5

Подготовительные работы при обновлении топографических карт масштабов 1:200 000 - 1:10 000

Примечание. Стоимость исходных картографических материалов включена в сметные расценки.

5.2.2 Фотограмметрические и фотолабораторные работы при обновлении топографических карт масштабов 1:100 000, 1:50 000, 1:25 000, 1:10 000

Характеристика технологических схем и районов

1. Равнинные и всхолмленные районы

1 категория.	Малоосвоенные районы с незначительным количеством контуров, имеющих хозяйственное значение. Категория применяется для карт масштаба 1:25 000 и мельче. Рассчитана на аэрофотосъемку с высотой фотографирования порядка 7000 м.
2 категория.	Районы, насыщенные контурами, без существенных изменений рельефа.
3 категория.	То же, что 2 категория, но изменения рельефа в среднем составляют до 2 % площади трапеции.

2. Равнинные и всхолмленные районы при обновлении топографических карт на фотопланах

4 категория.	Насыщенные контурами районы, где изменения контуров превышают 40 %. Существенных изменений рельефа нет.
5 категория.	1. Районы с большими бесконтурными участками, крупными массивами пахотных земель, где для изготовления фотопланов требуется сгущение плановой основы на универсальных приборах. 2. То же, что и 4 категория при изменении рельефа в среднем до 5 % площади трапеции. 3. Горные и предгорные районы. Обновление карт на универсальных приборах или на ОФПД.
6 категория.	Изменения контуров не превышает 15 %. Обновление на коричнево-голубых копиях издательских оригиналов.
7 категория.	Изменения контуров до 30 %. Обновление на прозрачных пластиках.

Состав работ

Отождествление плановых опознаков, контурных точек старых фотопланов или карт на новых аэрофотоснимках. Изготовление и подготовка рабочих основ. Изготовление копий оригиналов обновляемых карт на пластике или непрозрачной основе. Изготовление контактных отпечатков и приведенных к масштабу карты аэрофотоснимков. Трансформирование снимков. Заполнение формуляров.

Таблица 5.6

Фотограмметрические и фотолабораторные работы при обновлении топографических карт масштабов 1:100 000, 1:50 000, 1:25 000, 1:10 000

Примечания: 1. Сметные расценки и нормативы рассчитаны для открытых районов. При обновлении карт в закрытых районах и районах песчаных пустьшь сметные расценки применяются с коэффициентами, помещенными в таблице 5.7

Таблица 5.7

2. При непосредственном обновлении карты масштаба 1:100 000, без обновления предшествующих карт масштабного ряда, применяются сметные нормативы, установленные для карт масштаба 1:50 000, с коэффициентом 0,8. Условный объем работ определяется по числу трапеций масштаба 1:50 000.

3. При обновлении на фотоплане стоимость изготовления фотоплана определяется из таблиц раздела 7. Стоимость работ по впечатыванию рельефа определяется из таблицы 7.9.

5.2.3 Обновление и составление топографических карт масштабов 1:1 000 000 - 1:25 000 на пластике по обновленным картам смежных масштабов

Сметные расценки рассчитаны по категориям трудности в соответствии с описанием, помещенным в разделе 5.2.1.

За единицу измерения принята площадь трапеции, размеры рамок которой соответствуют широте 50°. Сметные расценки и нормативы для объектов, расположенных в других широтных поясах, корректируются путем умножения на коэффициенты, помещенные в таблице 5.1.

Состав работ

Проверка нанесения углов рамок трапеции, выходов километровой сетки и пунктов планового обоснования. Выбор и определение опорных точек, удаление ненужного зарамочного оформления. Вычерчивание обновленных объектов. Составление и вычерчивание объектов ситуации. Восстановление рельефа в местах отдешифрированной гидрографии, исправление и вычерчивание рельефа. Составление ведомости установленных названий. Зарамочное оформление. Сведение сводок и снятие копий по рамкам. Оформление дела. Корректура и исправление корректурных замечаний. Заполнение формуляра. Сдача работ.

Таблица 5.8

Обновление и составление топографических карт масштабов 1:1 000 000 - 1:25 000 на пластике по обновленным картам смежных масштабов.

Примечание. Если на обновляемой карте изменилось менее 15 % объектов ситуации, то расценки и нормативы применяются с коэффициентом 0,778.

Раздел 6
Съемка подземных коммуникаций

Сметные расценки установлены для условий выполнения работ по съемке подземных коммуникаций в городах с выплатой суточных в установленных размерах. Если суточные не выплачиваются, расценки раздела 6 применяются с коэффициентом 0,531.

В случае выплаты полевого довольствия в установленных размерах расценки применяются с коэффициентом 1,235.

6.1 Рекогносцировка подземных коммуникаций

Характеристика категорий трудности работ

1 категория.   До 3 прокладок на участке.

2 категория.   От 4 до 6 прокладок на участке.

3 категория.   Свыше 6 прокладок на участке.

Состав работ

Получение задания и материалов. Изучение имеющихся материалов. Составление общей схемы расположения всех подземных коммуникаций. Отыскание коммуникаций по внешним признакам. Выборочный осмотр колодцев. Уточнение схемы подземных коммуникаций и определение объемов работ по съемке подземных коммуникаций. Сдача работ. Переходы на участке работ.

Таблица 6.1

Рекогносцировка подземных коммуникаций

6.2 Проложение теодолитных ходов с измерением сторон светодальномерами на застроенной территории

Таблица 6.2

Характеристика категорий трудности работ

Состав работ

Получение задания. Ознакомление с проектом ходов. Рекогносцировка местности. Изготовление кольев. Закрепление точек хода на местности с наружным их оформлением. Измерение сторон светодальномером. Измерение горизонтальных и вертикальных углов. Вычисление в полевых журналах. Составление схемы ходов. Переезды и переходы на участке работ. Сдача работ.

Таблица 6.3

Проложение теодолитного хода с измерением сторон светодальномерами

6.3 Съемка (привязка) выходов подземных коммуникаций

Характеристика категорий трудности работ

1 категория.	Количество колодцев (выходов) на 1 га территории более 20. Плотность застройки более 60 %; движение пешеходов и транспорта не мешает производству работ.
2 категория.	Количество колодцев (выходов) на 1 га территории от 15 до 20. Плотность застройки от 40 до 60 %. Слабое движение транспорта и пешеходов.
3 категория.	Количество колодцев (выходов) на 1 га территории от 9 до 14. Плотность застройки от 20 до 40 %. Движение транспорта и пешеходов среднее.
4 категория.	Количество колодцев (выходов) на 1 га территории от 4 до 8. Плотность застройки от 10 до 20 %. Интенсивное движение транспорта и пешеходов.
5 категория.	Количество колодцев (выходов) на 1 га территории до 3. Плотность застройки до 10 %. Территория строительных площадок, промышленных предприятий с наличием препятствий, значительно затрудняющих производство привязочных работ.

Состав работ

Получение задания и материалов. Изучение имеющихся материалов. Составление общей схемы расположения всех подземных коммуникаций. Отыскание коммуникаций по внешним признакам. Выборочный осмотр колодцев. Уточнение схемы подземных коммуникаций и определение объемов работ по съемке подземных коммуникаций. Определение планового положения выходов подземных коммуникаций с точек теодолитных ходов или линейными промерами к постоянным предметам местности, имеющимся на плане, или точкам теодолитного хода. Зарисовка абриса. Сдача работ. Переходы на участке работ.

Примечание. В состав работ не входит проложение теодолитного хода и нивелирование выходов подземных коммуникаций.

Таблица 6.4

Съемка (привязка) выходов подземных коммуникаций

6.4 Поиск и съемка подземных коммуникаций при помощи трассоискателя

Характеристика категорий трудности работ

1 категория.	Отсутствие помех радио- или электротока. Благоприятные условия для съемки (привязки) трассы и выходов подземных коммуникаций.
2 категория.	Слабые помехи радио- и электротока. Благоприятные условия для съемки (привязки) трассы и выходов подземных коммуникаций.
3 категория.	Наличие помех радио- или электротока. Сложные условия съемки (привязки) трассы и выходов подземных коммуникаций.
4 категория.	Наличие помех радио- или электротока. Движение транспорта и пешеходов затрудняет съемку трассы и выходов подземных коммуникаций.
5 категория.	Сильные помехи радио- или электротока. Движение транспорта и пешеходов затрудняет съемку трассы и выходов подземных коммуникаций.

Состав работ

Получение задания. Проверка прибора. Отыскание на местности выходов подземных коммуникаций. Зачистка прокладки, подключение к ней прибора. Поиск местоположения трассы при помощи трассоискателя. Закрепление оси трассы вешками (колышками). Съемка (привязка) оси трассы и выходов подземных коммуникаций с точек теодолитного хода. Составление абриса. Сдача работ. Переходы на участке работ.

Примечание. В Состав работ не входят проложение теодолитного хода и нивелирование выходов подземных коммуникаций.

Таблица 6.5

Поиск и съемка подземных коммуникаций при помощи трассоискателя

Примечание. При поиске коммуникаций без подключения генератора расценки и нормативы используются с коэффициентом 0,800.

6.5 Нивелирование подземных коммуникаций и сооружений

Характеристика категорий трудности работ

Категории трудности те же, что и для съемки (привязки) выходов подземных коммуникаций (раздел 6.3).

Состав работ

Получение задания и материалов. Выписка отметок пунктов высотного обоснования. Нивелирование кольца (обечайки), земли у колодца или точек оси магистральных трасс. Оформление и сдача работ. Переходы на участке работ.

Таблица 6.6

Нивелирование подземных коммуникаций и сооружений

6.6 Обследование подземных инженерных сооружений

Таблица 6.7

Характеристика категорий трудности работ

Примечания: 1. Категорию трудности устанавливают по одному, наиболее трудному показателю.

2. При наличии двух показателей одной категории повышается категория трудности на одну ступень.

Состав работ

Получение задания на копии плана. Отыскание и вскрытие колодцев. Определение материала, диаметр колодца, назначение всех входящих, выходящих и проходных коммуникаций. Промеры от кольца (обечайки) колодца до верха всех коммуникаций, дна колодца, камеры и т.д. Установление взаимосвязи между колодцами. Зарисовка схемы подземных сетей с пояснительными надписями на копии плана. Переходы на участке работ. Сдача работ.

Таблица 6.8

Обследование подземных инженерных сооружений

6.7 Обследование и нивелирование проходных тоннелей

Характеристика категорий трудности работ

Те же, что для обследования подземных инженерных сооружений.

Состав работ

Получение задания, подбор материалов. Вскрытие и закрытие крышки смотрового люка тоннеля. Обмер и составление эскизного чертежа тоннеля. Установление назначения, конструкции и материала тоннеля. Краткое описание его состояния. Измерение протяженности тоннеля. Снесение центра люка тоннеля на его дно и плановая привязка находящихся в тоннеле труб. Определение диаметра, материала и назначения труб, проложенных в тоннеле. Нивелирование всех элементов тоннеля. Сдача работ.

Таблица 6.9

Обследование подземных инженерных сооружений

6.8 Составление, вычерчивание, копирование планов подземных коммуникаций

Характеристика категорий трудности работ

Состав работ

1. Составление планов подземных коммуникаций. Получение задания и материалов. Подготовка рабочего места. Нанесение колодцев (точек) на план. Выписка отметок (три отметки у одного колодца, точки). Нанесение условных знаков прокладок и надписей к ним. Сдача работ.

2. Вычерчивание планов подземных коммуникаций. Получение задания и материалов. Подготовка инструментов. Проверка полноты использования всех исходных и вспомогательных материалов. Вычерчивание тушью колодцев, коммуникаций, отметок. Сдача работ.

Таблица 6.10

Составление, вычерчивание, копирование планов подземных коммуникаций

6.9 Экспликация инженерных сооружений

Состав работ

Получение задания и материалов. Выписка в журнал экспликаций отметок, материалов и размеров колодцев, диаметров труб и т.п. Сдача работ.

Таблица 6.11

Экспликация инженерных сооружений

Раздел 7
Камеральные топографические работы

Сметные расценки и нормативы на все виды работ, помещенных в разделе, даны по категориям трудности в соответствии с эталонами категорий трудности, помещенными в ЕНВ на геодезические и топографические работы, издания 1989 г. (камеральные работы).

Счет на ПЭВМ входит в расценки разделов 7.1-7.3.

7.1 Стереотопографическая съемка в масштабах 1:25 000; 1:10 000; 1:5000; 1:2000

Состав работ

Фотограмметрическое сгущение геодезического обоснования аналитическим (с составлением информации для счета и счетом на ПЭВМ) или аналоговым способом. Изготовление и подготовка (нанесение километровой сетки, точек и контроль нанесения) основы. Редуцирование сети фототриангуляции, увязка и контроль редуцированных сетей (при сгущении аналоговым способом).

Изготовление фотопланов при стереотопосъемке на фотоплане. Рисовка рельефа, дублирование, перенос контуров, вычерчивание и оформление оригиналов карт (планов). Сведение сводок и снятие копий по рамкам трапеций оригиналов карт (планов). Оформление материалов. Заполнение формуляра. Корректура и исправление корректурных замечаний.

Таблица 7.1

Стереотопографическая съемка в масштабе 1: 25 000

Таблица 7.2

Стереотопографическая съемка в масштабе 1: 10 000

Таблица 7.3

Стереотопографическая съемка в масштабе 1: 5 000

Таблица 7.4

Стереотопографическая съемка в масштабе 1: 2 000

7.2 Составление и рисовка рельефа в масштабе 1:2000 на АФП «Стереоанаграф-4» или АФП SD-20

Состав работ

Составление. (Получение задания, проверка комплектности исходных данных и материалов, закладка аэрофотоснимков (1 стереопара). Ввод исходных данных. Построение фотограмметрической модели местности. Внутреннее, взаимное, внешнее ориентирование стереопары. Контроль качества построения фотограмметрической модели местности. Разбивка рамки трапеции по координатам. Сбор плановой информации.).

Рисовка рельефа. (Рисовка рельефа, набор пикетов. Укладка рельефа. Сводка по восточной и южной сторонам рамки рельефа и контуров. Самокорректура и ее исправление.).

Таблица 7.5

Составление и рисовка рельефа в масштабе 1:2000на АФП «Стереоанаграф-4» или АФП SD-20

Примечание. Сметные укрупненные расценки установлены для аэрофотоснимков размеров 23´23 см (масштаб залета 1:12000). Сгущение ПВО в расценку не включено.

7.3 Изготовление фотопланов

Сметные расценки, нормативы трудовых затрат и фонда заработной платы установлены для фотопланов, изготавливаемых:

- в масштабах 1:2000 и 1:5000 - в прямоугольных рамках размером соответственно 50´50 см и 40´40 см;

- в масштабах 1:10 000, 1:25 000, 1:50 000 и 1:100 000 в международной разграфке топографических карт для трапеций, размеры рамок которых соответствуют широте 50°.

Сметные расценки и нормативы для объектов, расположенных в других широтных поясах, корректируются путем умножения на коэффициенты, помещенные в таблице 5.1.

Для каждого масштаба залета даны четыре норматива: для 2-х, 4-х, 6-ти и 8-ми плоскостей.

Состав работ

1. Изготовление фотопланов при сгущении опорной сети на универсальных приборах или аналитическим способом.

Изготовление диапозитивов. Подготовительные работы для сгущения. Сгущение плановых сетей аналитическим (с составлением информации для ЭВМ) или аналоговым способом. Редуцирование сетей. Изготовление, подготовка и оформление основ. Трансформирование аэрофотоснимков, монтаж фотопланов, оформление фотопланов и всех материалов. Заполнение формуляров.

2. Изготовление фотопланов без сгущения опорной сети.

Фотопланы изготавливаются по материалам полевой привязки или готового фотограмметрического сгущения. Переколка точек для трансформирования. Изготовление, подготовка и оформление основ. Трансформирование аэрофотоснимков, монтаж фотопланов, оформление фотопланов.

Таблица 7.6

Изготовление фотопланов (ортофотопланов) при сгущении опорной сети на универсальных приборах или аналитическим способом

Примечания: 1. При изготовлении сдвоенных листов фотопланов расценки и нормативы применяются с коэффициентом 0,982.

При изготовлении фотопланов без сгущения опорной сети расценки и нормативы применяются с коэффициентами, помещенными в таблице 7.7.

Таблица 7.7

7.4 Изготовление многомаршрутных фотосхем

Состав работ

Приведение аэрофотоснимков к заданному масштабу. Монтаж фотосхем. Проверка составления фотосхем. Оформление фотосхем.

Таблица 7.8

Изготовление многомаршрутных фотосхем

7.5 Разные фотограмметрические, фотолабораторные работы, размножение топопланов

Сметные расценки и нормативы рассчитаны на полный комплекс работ, необходимых для изготовления фотографической продукции, включая: приготовление проявляющих, закрепляющих растворов; нанесение светочувствительных слоев на фотографическую основу; подготовку оригинала к фотографированию; изготовление основ; техническую и расчлененную ретушь негативов и позитивов; подготовку алюминиевых листов для печатных форм; изготовление красочных проб; контроль и упаковку изготовленной продукции в конверты или коробки.

Таблица 7.9

Разные фотограмметрические, фотолабораторные работы. Размножение топопланов

Раздел 8
Картографические и чертежно-оформительские работы

Сметные расценки и нормативы установлены на составление, подготовку к изданию методом гравирования и вычерчивания топографических карт и планов и на фотолабораторные работы при картосоставительских и издательских работах.

За единицу измерения принят один лист карты общегосударственной разграфки с размерами рамок, соответствующими широте 50° (см. приложение 4). При расположении объекта в других широтных поясах нормативы корректируются путем умножения на коэффициенты, приведенные в таблице 5.1.

Категории трудности картографических и чертежно-оформительских работ соответствуют эталонам приложений 5, 6 к ЕНВ, часть 2, 1989 г. издания.

8.1 Составление оригиналов карт масштабов 1:1 000 000,1:500 000,1:200 000, 1:100 000,1:50 000,1:25 000,1:10 000,1:5 000

Состав работ

Фотолабораторные работы (Изготовление основы на алюминии. Резка и обработка алюминия, травление и промывка алюминия. Изготовление негативов, ретушь негативов, контроль негативов. Изготовление голубых копий. Подрезка голубых копий. Изготовление наклеек. Изготовление негативов сводок. Изготовление штриховых оттисков для сводок. Изготовление конверта для хранения, смывка бумаги с алюминия. Подготовка основы с помощью координатографа. Контроль нанесения точек подготовки. Монтаж синих копий.).

Проверка правильности нанесения на основу вершин углов рамок трапеции, километровой сетки и опорных пунктов геодезической основы. Составление всех элементов содержания карты с вычерчиванием тушью в условных обозначениях. Подпись названий и высот в соответствии с установленными требованиями. Оформление рамок листа карты. Снятие копий по рамкам трапеций. Самокорректура, исправление корректурных замечаний. Заполнение формуляра. Систематизация материалов.

Таблица 8.1

Составление оригиналов карт масштабов 1:1000 000, 1:500 000, 1:200 000, 1:100 000, 1:50 000, 1:25 000, 1:10 000, 1:5 000

8.2 Подготовка оригиналов карт (планов) масштабов 1:1000 000,1:500 000, 1:200 000,1:100 000,1:50 000,1:25 000,1:10 000,1:5000,1:2000 к изданию методом гравирования

Состав работ

Фотолабораторные работы (Резка пластика на листы. Изготовление негативов на пленке. Техническая ретушь негативов. Контроль негативов. Изготовление абрисных копий на пластике. Изготовление расчлененных позитивных копий. Вкопирование оригинала подписей. Изготовление совмещенной позитивной копии. Изготовление конвертов для хранения. Восстановление пластика после гравирования.).

Выписка названий для набора подписей, отметок высот, численных характеристик и текстов для зарамочного оформления. Проверка размеров и гравирование рамок и километровой сетки. Проверка положения и гравирование пунктов геодезического обоснования. Гравирование элементов содержания карты на абрисных отпечатках. Сводки и снятие копий по рамкам. Вырезка из гранок и наклейка названий, цифр, условных обозначений, зарамочного оформления. Ретушь отгравированных элементов гидрографии. Просмотр и исправление позитивных копий, исправление корректурных замечаний. Изготовление масок. Заполнение формуляра.

Таблица 8.2

Подготовка оригиналов карт (планов) масштабов 1:1000 000, 1:500 000, 1:200 000, 1:100 000, 1:50 000, 1:25 000, 1:10 000, 1:5000, 1:2000 к изданию методом гравирования

8.3 Составление оригиналов карт с одновременной подготовкой к изданию методом гравирования масштабов 1:1000 000,1:500 000,1:200 000,1:100 000,1:50 000,1:25 000

Состав работ

Фотолабораторные работы (см. раздел 8.1, 8.2).

Выписка названий для набора подписей, отметок высот, численных характеристик и текстов для зарамочного оформления. Проверка размеров и гравирование рамки и километровой сетки. Отбор, проверка положения и гравирование пунктов геодезического обоснования. Генерализация и гравирование элементов содержания карты на абрисных отпечатках. Сводки и снятие копий по рамкам. Вырезка из гранок и наклейка названий, цифр, условных обозначений, зарамочного оформления. Ретушь отгравированных элементов гидрографии. Просмотр и исправление позитивных копий, исправление корректурных замечаний. Изготовление масок. Заполнение формуляра.

Таблица 8.3

Составление оригиналов карт с одновременной подготовкой к изданию методом гравирования масштабов 1:1000 000, 1:500 000, 1:200 000,1:100 000, 1:50 000, 1:25 000

8.4 Вычерчивание топографических планов масштабов 1:5000,1:2000,1:1000, 1:500

Состав работ

Фотолабораторные работы (Изготовление основы на алюминии с наклеенной подложкой (резка и обработка алюминия, травление алюминия). Изготовление точного негатива с оригинала на фотопластине, ретушь негатива, контроль негатива. Изготовление голубых копий (на жесткой основе и без основы). Подрезка голубых копий. Изготовление макетов. Изготовление наклеек. Изготовление негативов сводок. Изготовление штриховых оттисков для сводок. Изготовление конверта для хранения. Смывка бумаги с алюминия.)

Проверка правильности нанесения и вычерчивания рамок листа, километровой сетки, пунктов (точек) геодезических сетей. Выписка названий для набора подписей, отметок высот, числовых характеристик и текстов для зарамочного оформления. Вычерчивание в туши всех элементов содержания плана в соответствии с установленными условными знаками. Подписи и наклейка названий, отметок высот и условных знаков. Зарамочное оформление. Снятие копий по рамкам и сведение сводок. Самокорректура. Исправление корректурных замечаний. Изготовление макетов. Заполнение формуляра.

Таблица 8.4

Вычерчивание топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500

Примечание. При подготовке топографических планов к изданию методом улучшенного вычерчивания на пластике расценки применяются с коэффициентом 1,055; нормативы заработной платы и трудовых затрат специалистов применяются в этом случае соответственно с коэффициентами - 1,075 и 1,076.

8.5 Переоформление карт и планов масштабов 1:100 000 -1:2000

Состав работ

Проверка нанесения и вычерчивание рамок трапеций, километровой сетки и геодезической основы. Вычерчивание в туши всех элементов содержания карты в условных обозначениях. Восстановление условных знаков, частичная замена их. Исправление корректурных замечаний. Снятие копий по рамкам и сведение сводок. Зарамочное оформление. Отметки в формуляре. Заполнение дневника.

Таблица 8.5

Переоформление карт и планов масштабов 1:100 000 - 1:2000

Раздел 9
Вычислительные, проектно - сметные работы, машинописные работы с применением ПЭВМ

Счет на ПЭВМ входит в расценки раздела 9.

9.1 Обработка материалов линейных, угловых измерений, нивелирования

Состав работ

Обработка материалов измерений сторон полигонометрии, выполненных светодальномером. Проверка журналов линейных измерений (проверка метеоданных, выбор поправочных коэффициентов по паспорту к барометру, вычисление среднего значения давления и температуры приемопередатчика и отражателя, вычисление по Таблицам поправок за метеоусловия, проверка неоднозначности, вычисление и введение поправок за центрировку и редукцию отражателя и приемопередатчика, вычисление наклонной дальности). Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств. Вычисление окончательного значения стороны. Формирование файла выходных данных. Печать.

Вычисление полигонометрических ходов. Проверка журналов угловых измерений. Проверка журналов линейных измерений. Составление таблицы горизонтальных направлений, приведенных к центру пунктов. Считка. Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств. Вычисление угловых невязок полигонов и средней квадратической ошибки измеренного угла полигонометрии. Приведение длин сторон к горизонту. Уравнивание одиночного хода упрощенным способом. Составление каталога рабочих координат и высот пунктов. Формирование файла выходных данных. Печать. Считка.

Вычисление теодолитных ходов. Проверка журналов угловых и линейных измерений (проверка полевых подсчетов и выписка в ведомость значений углов и длин линий). Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств. Вычисление координат точек одиночного теодолитного хода (вычисление дирекционных углов и приращений координат, увязка приращений и вычисление координат). Уравнивание координат узловых точек (система из 3-х ходов) способом приближений, по способу эквивалентной замены или по способу проф. В.В. Попова. Составление каталога точек теодолитных ходов. Формирование файла выходных данных. Печать. Считка.

Вычисление тахеометрических ходов. Проверка полевых журналов (проверка вычислений горизонтальных и вертикальных углов и записей прямых и обратных дальномерных отсчетов). Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств. Вычисление расстояний по отсчетам дальномера при готовых Таблицах поправок за коэффициент дальномера. Введение в расстояние поправок за угол наклона по Таблицам. Вычисление и увязка отметок станций магистрального тахеометрического хода по Таблицам превышений. Уравнивание координат узловых точек (система из 3-х ходов; длина хода 3,0 км, длина линий в среднем 0,2 км) способом приближений, по способу эквивалентной замены или по способу проф. В.В. Попова. Вычисление координат точек хода. Составление каталога точек тахеометрического хода. Формирование файла выходных данных. Печать. Считка.

Перевычисление координат геодезических пунктов из зоны в зону, из одной системы координат в другую. Получение материалов, регистрация бланков в спец. части, Получение задания от бригадира. Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств (разность долгот, номера районов, уровенная поверхность). Проверка информации. Формирование файла выходных данных. Печать. Считка.

Обработка материалов нивелирования I, II классов. Обработка результатов исследования нивелира (вычисление коэффициента дальномера, несимметрии нитей и цены деления элевационного винта нивелира; вычисление цены деления уровня из определения по рейке; вычисление цены деления шкалы микрометра; обработка результатов исследования правильности движения фокусирующей линзы). Обработка результатов исследования реек (определение общей длины рейки, определение расстояний между контрольными марками, вычисление дециметровых делений реек по материалам исследования, определение поправок к длине среднего метра рабочей части рейки из исследования дециметровых штрихов в период весеннего и осеннего компарирования, составление графиков дециметровых поправок, вычисление поправок в превышения за длину метра реек). Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств. Обработка журналов нивелирования I и II классов на ПЭВМ: проверка дальномерных расстояний и контрольных превышений, вычисление разности отсчетов по рейкам и микрометру, вычисление превышений на штативе, суммирование вычисленных разностей отсчетов по рейкам, по микрометру с записью результатов суммирования на 10, 20, 30 и т.д. штативах и по всему ходу, подсчет длины хода с точностью до 0,1 км (штатив правой и левой нивелировок считать за два штатива); вычисление превышений на каждой секции. Составление ведомости превышений (номеров и типов знаков, года закладки и описаний местоположения; из журналов превышений правой и левой нивелировок прямого и обратного ходов); вычисление средних превышений прямого и обратного ходов, оценка точности вычисляемого хода, суммирование расстояний и превышений, вычисление рабочих отметок с распределением полученной невязки в превышениях. Составление таблицы исходных данных для вычисления отметок и считка их. Считка ведомостей превышений нивелирования I и II классов двух исполнителей (считывают название, номер пункта, тип центра, год закладки, описание местоположения пункта, расстояние, превышение правой и левой нивелировок прямого и обратного ходов, разности превышений, среднее превышение в м). Уточнение описания местоположения пункта по карте, проверка по справочникам названий населенных пунктов, снятие координат до 0,1 км. Подсчет секций между фундаментальными реперами, суммирование всей линии по всем графам, запись красными чернилами. Вычисление дополнительных величин для оценки точности; выписка расстояний, расхождение разности превышений в мм, вычисление накоплений (составление таблицы для оценки), разграфка. Составление ведомости характеристики линий нивелирования, выборка данных из техотчетов каталогов. Составление каталога. Составление объяснительной записки. Формирование файла выходных данных. Печать. Считка.

Обработка материалов нивелирования III, IV классов. Обработка результатов исследования нивелира (определение коэффициента дальномера, определение цены деления уровня по рейке, исследование правильности движения окулярного колена трубы). Обработка результатов исследования реек (определение общей длины реек, определение ошибки отдельных дециметров рейки, определение неравенства высот нулей, введение в сумму превышений поправок за длину метра реек). Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств. Обработка журналов нивелирования на ПЭВМ (вычисление средних из отчетов по трем нитям черной стороны реек, вычисление превышений по черным и красным сторонам реек, постраничный контроль, вычисление длин секций с точностью до 0,1 км). Формирование файла уравнивания нивелирования (проверка и установление исходных данных с отметкой на схеме, установление границ системы уравнивания, сравнение предварительных отметок и центров узловых и исходных пунктов, сравнение превышений разных лет в узлах и установление окончательного превышения для уравнивания). Заполнение исходных данных для вычисления отметок в ведомость превышений и на схему. Составление ведомости превышений нивелирования без описания местоположения для уравнивания (название линии, трапеция, год производства работ, номера знаков, их типы, измеренные превышения по прямому и обратному ходам, суммы превышений, расстояния, превышения на контрольные репера, средние превышения). Расчет отметок пунктов нивелирования до 0,001 м (вставка между двумя твердыми пунктами): подсчет полученных и допустимых невязок, распределение невязок в превышения, расчет уравненных превышений, вычисление отметок, оценка точности, считка со 2-й рукой. Уравнивание группы нивелирных линий, образующих узловые точки (составление схемы для уравнивания, предварительная оценка материала, вычисление весов, уравнивание, вычисление высот узловых точек, оценка точности по результатам уравнивания): система ходов с одной узловой точкой. Составление каталога отметок марок и реперов нивелирования (название пункта или номер репера, марки, тип центра, класс, значение координат, высота над уровнем моря). Составление объяснительной записки по нивелирным работам. Формирование файлов выходных данных. Печать. Считка.

Таблица 9.1

Обработка материалов линейных, угловых измерений, нивелирования

9.2 Обработка материалов гравиметрических измерений

Состав работ

Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств. Формирование файла выходных данных. Печать.

Таблица 9.2

Обработка материалов гравиметрических измерений

9.3 Уравнительные вычисления и составление каталогов

Состав работ

Уравнивание координат пунктов спутниковых сетей СГС-1, АТС, ГСС. Уравнивание координат пунктов спутниковых локальных съемочных сетей, опорно-межевых сетей, сетей сгущения. Получение задания. Подбор материалов. Уравнивание координат пунктов спутниковых сетей. Совместное уравнивание координат пунктов наземных спутниковых сетей. Оценка точности, сравнение и анализ результатов. Составление каталога координат, вычерчивание схем пунктов сетей. Формирование файла выходных данных. Печать. Считка. Запись данных на магнитные носители, обеспечивающие сохранность информации. Архивирование.

Уравнивание гравиметрических сетей. Составление, ввод и редактирование входной информации. Расчеты с помощью программных средств. Формирование файла выходных данных. Печать.

Уравнивание ходов нивелирования III, IV классов. Составление рабочей схемы для уравнивания (получение списка работ, ознакомление с ним, сбор и получение материалов, сбор сведений о новых работах, нанесение на столике на просвет или вручную основы, схемы, вычерчивание в туши пунктов и линий нивелирования, нумерация линий карандашом, подпись действительных и условных номеров узлов и исходных пунктов). Составление, ввод и редактирование входной информации. Выбор и составление рабочего списка исходных пунктов нивелирования I и II классов, ограничивающих полигон (название пункта, класс, отметка, название работы и организации, ее выполнившей, считка). Составление основной информации о линиях и названиях (тип репера, его номер, длина секций с точностью до 0,0001 м, начало и конец линии). Составление информации о названиях (в первых шести позициях строки - условного номера пункта, а в позициях 7-10 - название пункта триангуляции или действительного номера репера). Анализ системы при составлении информации. Составление информации о полигонах (признака начала и конца полигона, действительных и условных номеров узлов, анализ системы). Считка составленной информации о полигонах со схемой уравнивания (сличение составленной информации со схемой уравнивания, анализ системы). Считка основной информации с исходными материалами.

Расчеты с помощью программных средств. Программный выбор на ПЭВМ линий и полигонов с недопустимыми невязками. Формирование таблицы линий, уравненных 2-ым порядком. Составление схемы уравнивания. Формирование файла выходных данных. Печать.

Составление каталогов государственной геодезической сети, сетей сгущения. Ознакомление с имеющимися на каталог материалами, записями в формуляр, наличием карт и материалов. Накладка пунктов на карту с записью названия. Установление классов, типов и высот знаков, типов центров. Установление отметок центров пунктов. Сличение координат и отметок пунктов с ранее изданными каталогами. Внесение исправления на карточку, разметка направлений для печати. Считка всех данных, вписанных в карточку. Составление, ввод и редактирование входной информации. Считка рабочей схемы с Таблицами направлений, материалами уравнивания, сводка со смежными схемами. Составление алфавитного указателя. Формирование файла выходных данных. Печать. Считка печатного алфавитного указателя с печатным или рукописным каталогом, со схемой. Составление объяснительной записки к каталогу. Считка печатных экземпляров объяснительной записки с рукописным оригиналом. Составление списка сокращенных названий. Изготовление наклеек. Проверка расположения пунктов в каталоге по убывающим значениям абсцисс. Определение номенклатуры трапеции в каталогах. Считка каталога на полосу перекрытия с основным каталогом. Считка отметок, помещенных в каталог, с каталогами высот, составленными по ходам нивелирования, по трапециям; с материалами уравнивания, с формулами. Исправления по замечаниям. Снятие копий издательского каталога пунктов, алфавитного указателя. Составление объяснительной записки к каталогу. Считка печатного экземпляра объяснительной записки с рукописным оригиналом. Раскладка печатных листов.

Составление каталогов пунктов нивелирования. Ознакомление с имеющимися на нивелирный каталог материалами и качественной характеристикой нивелирования (отчеты, каталоги, материалы обследования, уравнивания, формуляры). Составление сводного нивелирного каталога по линиям на основе информации из материалов и схемы (номер или название пункта, тип знака, класс, тип центра, расстояния, превышения, поправки за уравнивание, описания, снятие отметки с карты). Сведения о названии линии, номере работы, выяснения. Сведения о контрольных реперах и висячих пунктах (сведения о превышениях и вычисление отметок). Составление таблицы сравнивания отметок совмещенных пунктов нивелирования. Установление классов типов и высот знаков, типов центров пунктов по техотчетам, каталогам, актам постройки. Проверка снятия координат и описания местоположения пункта нивелирования по карте. Составление объяснительной записки по нивелирным работам к каталогу нивелирования. Составление, ввод и редактирование входной информации. Формирование файла выходных данных. Печать. Считка печатного экземпляра объяснительной записки с рукописным оригиналом. Составление списка сокращенных названий. Считка сводного нивелирного каталога с материалами вычислений. Считка сводного печатного каталога с рукописным оригиналом. Считка нивелирного каталога с каталогом триангуляции. Считка зарамочных пунктов со смежными каталогами нивелирования.

Таблица 9.3

Уравнительные вычисления и составление каталогов

9.4 Уравнивание пунктов ГГС на ПЭВМ

Состав работ

Инвентаризация пунктов ГГС. Изучение всех материалов (технических отчетов, каталогов, формуляров). Установление года производства работ, название ведомства, производившего работы. Установление утраченных пунктов с отметкой на схеме. Проверка схемы с материалами. Проверка класса пункта. Проверка совмещения пунктов. Проверка названия и других характеристик пункта по материалам. Проверка ориентирных пунктов и их измерений. Ведение формуляра. Определение типа центра, высоты знака. Внесение исправлений в информацию. Анализ результатов обработки и корректировки при работе с базой данных.

Составление информации по форме 1, 2, 3. Изучение всех материалов (технических отчетов, каталогов, формуляров). Установление года производства работ, название ведомства, производившего работы. Установление утраченных пунктов с отметкой на схеме. Проверка схемы с материалами. Проверка класса пункта. Проверка совмещения пунктов. Проверка названия и других характеристик пункта по материалам. Проверка ориентирных пунктов и их измерений. Ведение формуляра. Определение типа центра, высоты знака. Внесение исправлений в информацию. Заполнение формы 1, 2, 3. Считка всех данных, выписанных в формы с материалами. Перенос информации на технический носитель.

Уравнивание пунктов ГГС. Подбор материалов и их анализ. Составление основной информации. Формирование информации для машинного счета. Машинный счет. Анализ результатов уравнивания, исправление информации. Формирование выходного файла полученных результатов.

Таблица 9.4

Уравнивание пунктов ГТС на ПЭВМ

9.5 Составление и подготовка к изданию каталогов геодезических пунктов в системе координат 1995 г. (СК-95)

Состав работ

Получение задания. Изучение исходных документов. Вычисление координат дирекционных углов на ОРП в СК-95 и включение этих данных в БД. Создание на основе данных БД шаблона каталога с кодами полей. Составление списка координат и высот пунктов ГТС и СГС. Составление и редактирование пояснений к каталогу. Подбор, оформление и редактирование чертежей типов центров. Составление списка снесенных центров, списка сокращений. Оформление обложки, титульного листа и содержания. Пробная распечатка каталога, корректура. Окончательное редактирование каталога и печать издательского оригинала на принтере. Подготовка файла издательского оригинала каталога с версткой страниц для тиража и запись на машинный носитель.

Таблица 9.5

Составление и подготовка к изданию каталогов геодезических пунктов в системе координат 1995 г. (СК-95)

Примечания. 1. Стоимость работ по заполнению формуляров к каталогам геодезических пунктов в системе координат 1995 г. (СК-95) в расценку не включена. При выполнении работ по составлению и подготовке к изданию каталогов геодезических пунктов с заполнением формуляров сметная расценка применяется с коэффициентом 0,055; нормативы заработной платы и трудовых затрат специалистов - с коэффициентом 0,050.

2. При расчете сметных укрупненных расценок принято, что каталог в системе координат 1995 г. (СК-95) включает 100 пунктов. Если в состав каталога входит иное количество пунктов, сметные укрупненные расценки и нормативы применяются с соответствующими коэффициентами, помещенными в таблице 9.6.

Таблица 9.6

9.6 Составление и подготовка к изданию схем геодезической сети к каталогам геодезических пунктов в системе координат 1995 г. (СК-95)

Состав работ

Составление и редактирование схемы геодезических пунктов. Печать пробного экземпляра схемы. Окончательное редактирование схемы и запись на машинный носитель. Печать издательского оригинала схемы геодезических пунктов на пластике. Приемка работ.

Таблица 9.7

Составление и подготовка к изданию схем геодезической сети к каталогам геодезических пунктов в системе координат 1995 г. (СК-95)

9.7 Составление технических отчетов

Состав работ

Ознакомление с проектом, получение материалов. Составление текста отчета (общие сведения, приборы и инструменты, основные исследования приборов, вьшолненные производственные работы, полученные результаты, оценка точности). Составление схемы для отчета. Составление, ввод и редактирование входной информации. Формирование файла выходных данных. Печать.

Таблица 9.8

Составление технических отчетов

9.8 Составление и печать схем на ПЭВМ

Состав работ

Составление, ввод и редактирование входной информации. Составление схемы: разбивка километровой и географической сетки, нанесение рамок трапеции, пунктов по координатам, проверка по расстояниям, размещение подписей и обозначений пунктов. Соединение их в соответствии с рабочей схемой. Формирование файла выходных данных. Печать.

Таблица 9.9

Составление и печать схем на ПЭВМ

9.9 Проектно-сметные работы с применением ПЭВМ

Сметные нормативы (Таблица 9.10) установлены на средний уровень затрат по разработке проектно-сметной документации. В зависимости от сложности составления технические проекты подразделены на группы, для которых установлены коэффициенты (Таблица 9.11).

Состав работ

Получение проектного задания и его уточнение. Сбор топографо-геодезической, аэросъёмочной (космической) и картографической изученности объекта и других исходных материалов. Анализ и систематизация материалов. Составление технического проекта со сметными расчётами с применением ПЭВМ. Графическое оформление картограмм ранее исполненных и проектируемых работ в соответствии с действующими условными обозначениями. Рабочее согласование проекта с отделами и подразделениями предприятия, которым предстоит выполнить проектируемые работы. Представление проекта на технический совет предприятия. Исправление полученных замечаний. Оформление и переплёт проекта. Согласование технического проекта с ТИГГН. Сдача проекта для отправки. Исправление всех экземпляров проекта в соответствии с решением Федеральной службы геодезии и картографии России по рассмотрению проектно-сметной документации на производство топографо-геодезических и картографических работ.

Таблица 9.10

Составление технических проектов и смет

Таблица 9.11

Коэффициенты сложности технического проектирования топографо-геодезических и картографических работ

Примечания: 1. Если объем проектируемых работ отличается от указанного в таблице, стоимость проектирования устанавливается с учетом соотношения объемов работ.

2. При составлении проектно-сметной документации на другие виды госбюджетных работ (сметы на проектно-сметные работы, содержание ЦПХМ, АФС, создание карт открытого пользования и т.п.) расценки применяются с коэффициентом 0,4.

9.10 Машинописные работы с применением ПЭВМ

Состав работ

Составление, ввод и редактирование входной информации. Формирование файла выходных данных. Печать.

Таблица 9.12

Машинописные работы с применением ПЭВМ

Примечание. Расценки составлены для машинописных работ, единица измерения которых - машинописный лист - соответствует формату А4 (размером 210´297 мм) со стандартными полями под издание (верхнее - 2,5 см; нижнее - 2,5 см; левое - 2,5 см; правое - 2,5 см). Размер шрифта в текстовом редакторе - кегль № 12.

Раздел 10
Цифровое картографирование

Сметные расценки и нормативы установлены на изготовление цифровых топографических карт (планов) с применением АРМ «РАСТР-2» и «РАСТР-2П».

За единицу измерения принят один лист карты общегосударственной разграфки с размерами рамок, соответствующими широте 50° (см. приложение 2). При расположении объекта в других широтных поясах нормативы корректируются путем умножения на коэффициенты, приведенные в таблице 5.1.

Категории трудности работ по цифровому картографированию соответствуют эталонам приложений 5, 6 к ЕНВ, часть 2, 1989 г. издания.

10.1 Создание цифровых топографических карт масштабов 1:200 000,1:25 000 с применением АРМ «РАСТР-2»

Состав работ

Подготовка материалов. Сканирование. Цифрование в автоматическом режиме. Цифрование в интерактивном режиме. Сводки по рамкам. Установка ТМО. Сводка с учетом ТМО. Контроль. Передача материалов в региональный архив.

Таблица 10.1

Создание цифровых топографических карт масштабов 1:200 000, 1:25 000 с применением АРМ «РАСТР-2»

10.2 Создание цифровых топографических планов городов масштабов 1:10 000,1:25 000 с применением АРМ «РАСТР-2П»

Состав работ

Подготовка материалов. Сканирование. Привязка штриховой информации. Цифрование в автоматическом режиме. Цифрование в интерактивном режиме. Установка ТМО. Сводка с учетом ТМО. Контроль цифрового плана города. Оформление цифрового плана в формат обмена. Передача материалов в региональный архив.

Таблица 10.2

Создание цифровых топографических планов городов масштабов 1:10 000, 1:25 000 с применением АРМ «РАСТР-2П»

10.3 Получение массива штрихов (сканирование пластиков)

Состав работ

1. Получение массива штрихов (сканирование пластиков) топографических карт масштабов 1:200 000, 1:25 000. Выбор опорных точек для преобразования координат. Закрепление пластика на устройстве ввода графической информации. Выбор порога ввода. Определение размеров сканируемого пластика по осям X и Y. Ввод входных параметров для получения массива штрихов. Сканирование. Исправление замечаний по созданному файлу штрихов. Покадровый просмотр полученного файла при выборе порога ввода. Контроль длин штрихов. Просмотр созданного файла штрихов. Определение параметров для повторного сканирования. Перенос файла штрихов на ПЭВМ с оптическим накопителем. Перепись файла на оптический диск.

2. Получение массива штрихов (сканирование пластиков) топографических планов масштабов 1:25 000, 1:10000. Выбор линии разреза (опорных точек) для деления листа на две части. Изготовление половинчатых копий ДПХ. Закрепление пластика на устройстве ввода графической информации (УВГИ). Определение размеров сканируемого пластика по осям X и Y. Выбор порога ввода. Ввод входных параметров для получения массива пггрихов. Сканирование. Покадровый просмотр полученного файла. Автоматический контроль полученной штриховой информации. Передача комплекта файлов штрихов в архив.

Таблица 10.3

Получение массива штрихов (сканирование пластиков)

Раздел 11
Создание и обновление цифровых топографических карт (планов) с применением цифровой фотограмметрической станции ЦФС

11.1 Сканирование диапозитивов, контроль сканирования

Состав работ

Получение задания, материалов. Включение сканера. Осмотр сканера и проверка его работоспособности по видеотерминалу. Расчёт требуемого элемента геометрического разрешения. Закладка диапозитива в кассету прибора и его ориентирование относительно системы координат сканера для наиболее точного устранения угла разворота. Автоматическое сканирование фотоснимка в соответствии с требуемым (расчётным) элементом геометрического разрешения. Визуальный контроль качества изображения. При необходимости повторное сканирование снимка. Извлечение диапозитива из кассеты прибора. Сдача работы и исходных материалов. Выключение прибора. Заполнение дневника. Уборка рабочего места.

Таблица 11.1

Сканирование диапозитивов, контроль сканирования

11.2 Фотограмметрическое сгущение опорных сетей по цифровым снимкам с использованием цифровой фотограмметрической станции

11.2.1 Измерение цифровых снимков на цифровой фотограмметрической станции

Состав работ

Получение задания и материалов. Юстировка стереонасадки и наладка штурвалов. Подготовка цифровых снимков к наблюдениям (приведение снимков к заданному масштабу). Ввод в ЦФС исходных данных (параметры съемочной камеры, ввод файлов с цифровыми снимками). Автоматизированное создание рабочего проекта фотограмметрического сгущения точек сетей. Измерение координатных меток снимков в автоматизированном режиме (для съемочных камер с механическими метками - в основном в ручном режиме). Контроль внутреннего ориентирования снимков. Интерактивное моно или стереоотождествление связующих точек на снимках блока и их измерение. Интерактивное стереоотождествление опорных и контрольных точек на снимках блока. Контроль моно и стереоотождествлений точек. Конвертирование результатов измерений в формат ФОТОБЛОК. Исправление ошибок, обнаруженных в процессе первого уравнивания. Повторное уравнивание. Восстановление ориентирования снимков. Анализ точности восстановления ориентирования снимков. Исправление ошибок, обнаруженных в процессе последующих уравниваний.

Таблица 11.2

Измерение цифровых снимков на цифровой фотограмметрической станции

Примечание. Если свыше 50 % территории стереопары покрыто лесом, затрудняющим отождествление точек, то расценки и нормативы заработной платы и трудовых затрат применяют с коэффициентами соответственно: при 51-70 % - 1,099; свыше 70 % - 1,180.

11.2.2 Обработка (уравнивание) результатов измерений цифровых снимков с использованием программного комплекса ФОТОБЛОК

Состав работ

Создание файла паспортных данных съемочной сети. Создание файла каталога координат и высот полевых опорных точек. Создание файла опорных точек. Создание файла центров проектирования снимков. Первое уравнивание. Построение одиночных моделей фотограмметрического блока в режиме off-line, контроль и выявление погрешностей построения моделей и свободных маршрутных сетей блока. Корректировка результатов измерений снимков блока. Построение и уравнивание фотограмметрического блока по результатам измерений. Контроль и выявление ошибок в положении опорных и связующих точек после первого уравнивания блока. Исправление обнаруженных ошибок. Повторное построение и уравнивание фотограмметрического блока по исправленным результатам измерений. Контроль и выявление ошибок в положении опорных и связующих точек после повторных уравниваний блока. Составление каталога координат и высот точек и элементов внешнего ориентирования снимков блока. Сдача работы и материалов. Заполнение дневника.

Таблица 11.3

Обработка (уравнивание) результатов измерений цифровых снимков с использованием программного комплекса ФОТОБЛОК

11.2.3 Фотограмметрическое сгущение опорных сетей по цифровым снимкам с использованием цифровой фотограмметрической станции и уравниванием по программе ФОТОБЛОК

Состав работ

Измерение цифровых снимков на цифровой фотограмметрической станции. Обработка (уравнивание) результатов измерений цифровых снимков с использованием программного комплекса ФОТОБЛОК.

Таблица 11.4

Фотограмметрическое сгущение опорных сетей по цифровым снимкам с использованием цифровой фотограмметрической станции и уравниванием по программе ФОТОБЛОК

11.3 Создание цифровых топографических карт (планов) на цифровой фотограмметрической станции ЦФС

Характеристика категорий трудности работ

Категории трудности определяют по эталонам на камеральные работы по «Единым нормам выработки (времени) на геодезические и топографические работы. Эталоны категорий трудности», Москва «Недра», 1966 г., 1983 г., с учетом дополнительных количественных показателей сложности - информационных единиц (ИЕ), т.е. количества объектов, характеристик и прерываний НЛ ЦТК, функционально связанных с количеством Мбайт.

Состав работ

Сканирование диапозитивов (Получение задания, материалов. Включение сканера. Осмотр сканера и проверка его работоспособности по видеотерминалу. Расчёт требуемого элемента геометрического разрешения. Закладка диапозитива в кассету прибора и его ориентирование относительно системы координат сканера для наиболее точного устранения угла разворота. Автоматическое сканирование фотоснимка в соответствии с требуемым (расчётным) элементом геометрического разрешения. Визуальный контроль качества изображения. При необходимости повторное сканирование снимка. Извлечение диапозитива из кассеты прибора. Сдача работы и исходных материалов. Выключение прибора. Заполнение дневника. Уборка рабочего места.).

Построение фотограмметрической модели местности по аэроснимкам на стерео ЦФС и наполнение базы топографических данных цифровой информацией на район картографирования (Получение задания, материалов. Включение ПЭВМ. Подготовка файла с каталогом координат и высот опорных точек на стереопару. Ввод исходных данных - параметров съёмочной фотокамеры и координат исходных опорных пунктов. Внутреннее, взаимное и внешнее ориентирование стереопары снимков. Построение фотограмметрической модели местности в автоматическом режиме. Анализ результатов ориентирования. При неудовлетворительных результатах построения фотограмметрической модели местности (превышение допусков) - повторные измерения или исключение грубых точек. Настройка стереонасадки. Наполнение базы топографических данных цифровой информацией на площадь стереопары (сбор цифровой информации о контурах и рельефе в ручном или автоматизированном режиме). Проведение первичного редактирования с использованием графического редактора ЦФС. Заполнение формуляра и подготовка на машинном носителе паспорта ЦТК (ЦТП). Сдача работы и исходных материалов. Выключение стерео ЦФС. Заполнение дневника. Уборка рабочего места.).

Редактирование собранной цифровой информации и контроль качества ее сбора на стерео ЦФС (Получение задания, материалов. Включение ПЭВМ. Графическое интерактивное редактирование цифровой информации с использованием графического редактора ЦФС, в том числе: просмотр информации по типам объектов; перемещение точек и объектов; удаление точек, линий и объектов; изменение порядка следования точек в объекте на обратный; слияние объектов; вставка разрыва в объект; перенос и копирование объектов и их атрибутов; изменение атрибутов линии; изменение атрибутов площадного объекта; присвоение объектам семантической идентификации; присвоение объектам характеристик; присвоение объектам условных знаков; нанесение, изменение очередности показа объектов на карте и др. Исправление ошибок, допущенных при вводе семантической и метрической информации на предыдущем этапе создания ЦТК (ЦТП). Ввод дополнительных объектов, а также характеристик в существующие объекты по данным справочных материалов. Установление в необходимых случаях топологических отношений между объектами. Сводки цифровой информации по рамкам со смежными листами. Вставка километровой сетки. Оформление рамки трапеции и зарамочное оформление. Заполнение формуляра ЦТК (ЦТП) в автоматическом режиме специальным текстовым редактором. Сдача работы и исходных материалов. Выключение станции. Заполнение дневника. Уборка рабочего места.).

Подготовка материалов цифровых топографических карт (планов) для передачи в региональный архив (Оформление материалов ЦТК в соответствии с требованиями соответствующих нормативных документов. Проверка носителей цифровой картографической информации. Контроль комплектности архивируемого материала. Копирование НЛ ЦТК (ЦТП) на оптический диск. Составление документа (заявки) о передаче материалов НЛ ЦТК (ЦТП) в архив. Передача материалов НЛ ЦТК (ЦТП) в архив в порядке, определяемом нормативно-техническими документами.).

Таблица 11.5

Создание цифровых топографических карт (планов) на цифровой фотограмметрической станции ЦФС

Примечание. Если при создании цифровых топографических карт (планов) на цифровой фотограмметрической станции ЦФС сканирование диапозитивов не выполняется, то сметные укрупненные расценки, нормативы заработной платы и трудовых затрат специалистов применяются соответственно с коэффициентами: 0,912; 0,958; 0,956.

11.4 Обновление цифровых топографических карт (планов) на цифровой фотограмметрической станции ЦФС

Характеристика категорий трудности работ

Категории трудности определяют по эталонам на камеральные работы по «Единым нормам выработки (времени) на геодезические и топографические работы. Эталоны категорий трудности», Москва «Недра», 1966 г., 1983 г., с учетом дополнительных количественных показателей сложности - информационных единиц (ИЕ), т.е. количества объектов, характеристик и прерываний НЛ ЦТК, функционально связанных с количеством Мбайт.

Состав работ

Конвертирование ЦТК (ЦТП) из формата хранения в формат обработки при обновлении ЦТК (ЦТП) по аэроснимкам на стерео ЦФС (Получение задания, материалов. Включение ПЭВМ. Перевод из формата хранения обновляемой ЦТК (ЦТП) в формат РАСТР. Выборка объектов с высотными отметка-

ми. Построение матрицы рельефа. Конвертирование в формат ЦФС. Анализ протокола. Сдача работы и исходных материалов. Заполнение дневника. Уборка рабочего места.).

Обновление ЦТК (ЦТП) по аэроснимкам на стерео ЦФС и наполнение базы топографических данных цифровой информацией на район обновления карт (планов) (Получение задания, материалов. Включение ПЭВМ. Подготовка файла с каталогом координат и высот опорных точек на стереопару. Ввод исходных данных - параметров съёмочной фотокамеры и координат исходных опорных пунктов. Внутреннее, взаимное и внешнее ориентирование стереопары снимков. Построение фотограмметрической модели местности в автоматическом режиме. Анализ результатов ориентирования. При неудовлетворительных результатах построения фотограмметрической модели местности (превышение допусков) -повторные измерения или исключение грубых точек. Настройка стереонасадки. Наполнение базы топографических данных новой цифровой информацией на площадь стереопары, формирование файлов обновления (сбор новой цифровой информации о контурах в ручном или автоматизированном режиме, исключение из ранее собранной базы отсутствующих на снимке объектов; включение в базу вновь появившихся объектов; изменение формы или семантики объектов). Проведение первичного редактирования с использованием графического редактора ЦФС. Заполнение формуляра и подготовка на машинном носителе паспорта ЦТК (ЦТП). Сдача работы и исходных материалов. Выключение стерео ЦФС. Заполнение дневника. Уборка рабочего места.).

Редактирование обновленной информации и контроль качества ее сбора на стерео ЦФС (Получение задания, материалов. Включение ПЭВМ. Графическое интерактивное редактирование цифровой информации с использованием графического редактора ЦФС, в том числе: просмотр информации по типам объектов; перемещение точек и объектов; удаление точек, линий и объектов; изменение порядка следования точек в объекте на обратный; слияние объектов; вставка разрыва в объект; перенос и копирование объектов и их атрибутов; изменение атрибутов линии; изменение атрибутов площадного объекта; присвоение объектам семантической идентификации; присвоение объектам характеристик; присвоение объектам условных знаков; нанесение, изменение очередности показа объектов на карте; и др. Исправление ошибок, допущенных при вводе семантической и метрической информации на предыдущем этапе обновленной ЦТК (ЦТП). Ввод дополнительных объектов, а также характеристик в существующие объекты по данным справочных материалов. Установление в необходимых случаях топологических отношений между объектами. Сводки цифровой информации по рамкам со смежными листами. Заполнение формуляра ЦТК (ЦТП) в автоматическом режиме специальным текстовым редактором. Сдача работы и исходных материалов. Выключение станции. Заполнение дневника. Уборка рабочего места.).

Подготовка материалов цифровых топографических карт (планов) для передачи в региональный архив (Оформление материалов ЦТК в соответствии с требованиями соответствующих нормативных документов. Проверка носителей цифровой картографической информации. Контроль комплектности архивируемого материала. Копирование НЛ ЦТК (ЦТП) на оптический диск. Составление документа (заявки) о передаче материалов НЛ ЦТК (ЦТП) в архив. Передача материалов НЛ ЦТК (ЦТП) в архив в порядке, определяемом нормативно-техническими документами.).

Таблица 11.6

Обновление цифровых топографических карт (планов) на цифровой фотограмметрической станции ЦФС

Примечание. Расценки и нормативы заработной платы и трудовых затрат рассчитаны для случаев, когда число изменений на обновляемой цифровой топографической карте (плане) не превышает 20 %. В случаях, когда число изменений на обновляемой цифровой топографической карте (плане) не превышает 30 %, расценки и нормативы заработной платы и трудовых затрат специалистов применяются соответственно с коэффициентами: 1,091; 1,089; 1,093. В случаях, когда число изменений на обновляемой цифровой топографической карте (плане) составляет 40 % и выше, расценки и нормативы заработной платы и трудовых затрат специалистов применяются соответственно с коэффициентами: 1,252; 1,265; 1,260.

11.5 Получение цифровых ортофотопланов на цифровой фотограмметрической станции ЦФС

Характеристика категорий трудности работ

Категории трудности определяют по эталонам на камеральные работы по «Единым нормам выработки (времени) на геодезические и топографические работы. Эталоны категорий трудности», Москва «Недра» 1983 г., с учетом дополнительных количественных показателей сложности - информационных единиц (ИЕ), т.е. количества объектов и характеристик, функционально связанных с количеством Мбайт.

Состав работ

Подготовительные работы при получении цифровых ортофотопланов. Получение задания и материалов. Приведение аппаратно-программного комплекса в рабочее состояние (включение системного блока и видеотерминала, запуск операционной системы и активизация директории с программными модулями рабочего комплекса). Очистка памяти компьютера от старой ненужной информации, запуск антивирусных программ. Подготовка стерео ЦФС к работе. Проверка работоспособности и настройка оптико-механических узлов ЦФС-стерео (стереоскопической насадки, ручных штурвалов, ножного диска, ножных педалей). Ввод исходных данных. Создание каталога координат опорных и контрольных точек на объект обработки. Создание исходных данных на съемочную камеру и залет.

Построение фотограмметрической модели местности в автоматизированном режиме. Настройка стереонасадки. Ввод цифровых изображений с машинных носителей информации (CD - диски, МО - диски, ленточные картриджи, и др.), либо непосредственно со сканера через локальную сеть. Построение фотограмметрической модели местности в автоматизированном режиме. Внутреннее, взаимное и внешнее ориентирование стереопары снимков. Анализ результатов ориентирования. Протоколирование результатов ориентирования путем вывода их на печать. Контроль качества построения фотограмметрической модели местности. При неудовлетворительных результатах построения фотограмметрической модели местности (превышение допусков) - повторные измерения или исключение грубых точек.).

Формирование цифровой информации о рельефе. Автоматическое построение горизонталей по пикетам. Получение цифровой модели рельефа для пикетов (характерных точек местности) и ручное редактирование их высот. Стереоскопическая векторизация границ выбранного фрагмента снимка. Сбор пикетов в ручном режиме. Автоматическое построение горизонталей и контроль правильности их положения. Сглаживание горизонталей. Присвоение слоя горизонталям. Редактирование горизонталей.

Ручная сводка фрагментов ЦМР смежных стереопар. Ручная сводка фрагментов ЦМР смежных стереопар (сводка горизонталей смежных стереопар).

Получение цифрового ортофотоплана. Выбор фрагментов для ортофототрансформирования в пределах полезной площади, ограниченной линиями, проведенными через середину продольного и поперечного перекрытий смежных снимков. Представление выбранного фрагмента в векторном формате в виде замкнутого полигона. Автоматическое ортофототрансформирование фрагментов. Формирование цифрового ортофотоплана из смежных цифровых трансформированных снимков с одинаковыми размерами элементарных участков (пикселей) по выбранным границам фрагментов, полученным со смежных снимков («порезов»). Выравнивание тона изображения (автоматическое или ручное). Автоматическое оформление ортофотоплана.

Таблица 11.7

Получение цифровых ортофотопланов на цифровой фотограмметрической станции ЦФС

Примечания: 1. Сметные укрупненные расценки установлены для получения цифровых ортофотопланов при автоматическом построении горизонталей по пикетам. При построении горизонталей по регулярной цифровой модели рельефа (ЦМР) сметные укрупненные расценки применяются с коэффициентом 1,068; нормативы заработной платы и трудовых затрат специалистов - с коэффициентом 1,082.

2. Сметные укрупненные расценки установлены для получения цифровых ортофотопланов по черно-белым снимкам с размерами элемента ортофототрансформирования Р=300 dpi. Если цифровые ортофотопланы получены по цветным или спектрозональным аэрофотоснимкам, или по аэрофотоснимкам с другими размерами элемента разрешения, сметные укрупненные расценки, а также нормативы заработной платы и трудовых затрат специалистов применяются с коэффициентами, помещенными в таблице 11.8.

Таблица 11.8

11.6 Получение графической копии ортофотоизображения на заданную трапецию (участок)

Состав работ

Получение задания и материалов. Подготовка ПЭВМ и плоттера к работе. Вызов цифрового ортофотоплана, сформированного из цифровых трансформированных фрагментов смежных снимков, имеющих одинаковое геометрическое разрешение и сведенных с соседними по выбранным границам. Вывод на печать ортофотоплана на бумажный или пленочный носитель. Контроль качества полученного ортофотоплана. Сдача материалов. Заполнение дневника.

Таблица 11.9

Получение графической копии ортофотоизображения на заданную трапецию (участок)

11.7 Получение графических копий цифровых топографических карт (планов) на плоттере

Состав работ

Получение задания и материалов. Осмотр плоттера и проверка его работоспособности. Заправка бумаги и картриджей (по мере необходимости). Включение прибора. Инициализация. Настройка параметров. Получение текстовых страниц. Вывод ЦТК (ЦТП) на печать. Выключение прибора. Сдача работы и материалов. Заполнение дневника.

Таблица 11.10

Получение графических копий цифровых топографических карт (планов) на плоттере

Раздел 12
Создание ЦТК масштабов 1:200 000,1:100 000,1:50 000,1:25 000 в программном комплексе «Панорама»

Состав работ

Редакционно-подготовительные работы. Получение массива штрихов (сканирование). Контроль сканирования. Подготовительные работы в АРМ «РАСТР-2» для конвертации метрической и семантической информации в формат SXF. Конвертация растровой и цифровой картографической информации (ЦКИ) из формата АРМ «РАСТР-2» в формат ПО «Панорама». Доработка НЛ ЦТК в ПО «Панорама». Сводка цифровой картографической информации смежных листов цифровых топографических карт. Контроль сводки. Подготовка материалов НЛ ЦТК для передачи в региональный архив.

Таблица 12.1

Создание цифровых топографических карт масштабов 1:200 000, 1:100 000, 1:50 000, 1:25000 в программном комплексе «Панорама»

Примечания. 1. Сметные укрупненные расценки включают затраты на получение массива штрихов (сканирование пластиков) в количестве 8-ми пластиков. Если сканирование пластиков не выполняется, расценки, а также нормативы заработной платы и трудовых затрат специалистов применяются с коэффициентом 0,944.

2. В случае выполнения комплекса работ по созданию цифровых топографических карт с использованием АРМ «РАСТР-2» и созданию цифровых топографических карт в программном комплексе «Панорама» расценки, а также нормативы заработной платы и трудовых затрат специалистов применяются с коэффициентом 0,876.

ПРИЛОЖЕНИЯ
