Е. Г. Малявина

Теплопотери здания

Справочное пособие

Москва
«АВОК-ПРЕСС»
2007

Содержание

В книге подробно рассматриваются все этапы расчета теплопотерь современного здания, основываясь на современной методологической и нормативной базе.

Отдельные разделы посвящены выбору расчетных параметров наружной среды и микроклимата здания, основам теплопередачи в ограждениях здания, нормам выбора расчетных значений коэффициентов теплопроводности строительных материалов и коэффициентов теплообмена на поверхностях ограждений, определению требуемого сопротивления теплопередаче ограждений, расчету трансмиссионных теплопотерь здания и потребности в теплоте на нагревание инфильтрационного воздуха, сравнению теплопотерь здания при различных типах системы отопления.

Приведены значения удельной тепловой характеристики для современных жилых и общественных зданий. Даны рекомендации по учету теплопоступлений в помещение от солнечной радиации при расчете теплопотребления зданием за отопительный период.

Каждый раздел сопровождают примеры расчетов.

Издание адресовано специалистам в области отопления и студентам отраслевых вузов и может считаться пособием по расчету теплопотерь здания и необходимому при этом теплотехническому расчету ограждающих конструкций.

Об авторе

Елена Георгиевна Малявина работает в МГСУ (МИСИ) на кафедре «отопление и вентиляция» с сентября 1965 года после 2 лет работы проектировщиком систем отопления и вентиляции в ГПИ «Промстройпроект». В 1975 году защитила кандидатскую диссертацию на тему «Нестационарный тепловой режим зданий», а в 1976 году ей было присвоено ученое звание старшего научного сотрудника. С 1987 года Е.Г. Малявина по конкурсу занимала должность доцента, а с 2002 года является профессором кафедры.

Она считается известным специалистом в области строительной теплофизики, состоит членом некоммерческого партнерства «Инженеров по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике» (НП «АВОК»), входит в состав научно-технического совета секции «Теплофизика» Научно-исследовательского института строительной физики РААСН. Еленой Георгиевной опубликовано более 100 научных и методических печатных работ в области теплового микроклимата помещений, нестационарного теплового режима ограждений и помещений, воздушного режима зданий. По разработанной под руководством Е.Г. Малявиной программе расчета на ЭВМ воздушного режима зданий были просчитаны и даны рекомендации по учету инфильтрации и работе систем вентиляции ряда зданий Москвы, в том числе и высотных. За последние 5 лет Е.Г. Малявиной написаны глава «Электрическое отопление» в учебник «Отопление», несколько глав в справочное пособие «Отопление и вентиляция жилых зданий со встроенно-пристроенными помещениями», стандарты АВОК «Руководство по расчету теплопотребления эксплуатируемых жилых зданий» и «Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома» (в соавторстве). Елена Георгиевна неоднократно выступала с докладами на российских и международных научных конференциях, организованных МГСУ, НП «АВОК», REHVA (Европейская ассоциация инженеров по отоплению и вентиляции).

Более 15 лет Е.Г. Малявина является основным лектором по курсу «Строительная теплофизика» факультета «теплогазоснабжение и вентиляция», автором рабочей программы дисциплины «Строительная теплофизика».

На протяжении последних 5 лет Е.Г. Малявина участвовала в научно-исследовательских работах по линии РААСН и Министерства образования Российской Федерации в темах, связанных с микроклиматом помещений, воздушным режимом зданий, энергосбережением. Результаты научно-исследовательских работ применяет в читаемых студентам курсах. Постоянно руководит дипломным проектированием и аспирантами. Два аспиранта (С.В. Бирюков и Ку Суан Донг) под ее руководством защитили кандидатские диссертации.

С 2000 года Е.Г. Малявина работает по совместительству в ЗАО «Промстройпроект» главным специалистом по теплотехнике. Она осуществляет теплотехническое сопровождение всех проектов института и является автором более 50 проектов в утверждаемой части по разделу «Энергоэффективность».

Введение

Принятый в 2002 году закон «О техническом регулировании» предполагает добровольное использование большинства отраслевых нормативных документов. В соответствии с этим при расчете теплопотерь необходимо опираться, с одной стороны, на традиционную школу расчета, основанную на изучении физических законов, влияющих на теплопотери помещения, а с другой стороны, на положения последних СНиП и ГОСТ, включающих многолетние наработки, отличающиеся высокой степенью достоверности.

Расчет теплопотерь является важнейшим этапом проектирования систем отопления. Для определения тепловой мощности, покрывающей максимальную нагрузку на систему отопления, необходимо знать теплопотери здания в самую суровую расчетную часть холодного периода года. Для решения вопроса о соответствии уровня теплопотребления системой отопления здания современным требованиям, особенно учитывая проблему энергосбережения, необходимо определить теплопотери здания за весь отопительный период.

Теплопотери нельзя рассчитать не зная теплозащитных качеств ограждений, коэффициентов теплообмена на поверхностях, расчетных наружных и внутренних условий. Поэтому в работе достаточно большое место уделено этим характеристикам. Кроме того, по многим вопросам приведены обоснования общеизвестных рекомендаций и указаны их авторы. Вместе с тем представленный материал не претендует на всеохватывающее изложение сопутствующих вопросов.

Существуют различные подходы к выбору расчетных значений коэффициентов теплопроводности строительных материалов. При этом тщательность в выборе значения данного коэффициента крайне важна, принимая во внимание тот факт, что производители теплоизоляции зачастую приводят в рекламных материалах теплопроводность не при эксплуатационных условиях, а в сухом состоянии. Необходимо также правильно оценивать значения коэффициентов теплообмена на поверхностях ограждений, особенно коэффициента теплоотдачи на внутренней поверхности, т.к. при завышенном его значении будет завышена и расчетная температура на внутренней поверхности, например, окна.

При определении теплопотерь здания важна правильная оценка коэффициентов теплопередачи ограждающих конструкций. В книге рассматриваются предписывающий и потребительский подходы к определению требуемого сопротивления теплопередаче ограждений, обращено внимание на возможность снижения приведенного сопротивления теплопередаче наружных ограждений по сравнению со значением, нормируемым предписывающим подходом, при выполнении требований потребительского. Приведены значения коэффициентов теплотехнической однородности ряда конструкций наружных стен со стержневыми связями, с откосами окон, а также коэффициенты теплотехнической однородности перекрытий над неотапливаемыми подвалами и коэффициенты для учета прохода различного рода шахт через чердачные перекрытия и бесчердачные покрытия зданий.

Представлены правила расчета трансмиссионных теплопотерь здания и потребности в теплоте на нагревание инфильтрационного воздуха.

Дано сравнение теплопотерь здания при различных типах системы отопления. При этом опровергнуто широко распространенное мнение о том, что при лучистых системах отопления теплопотери значительно меньше, чем при конвективных. Приведены значения удельной тепловой характеристики для современных жилых и общественных зданий, помогающие адекватно оценить нагрузку на системы отопления на предпроектной стадии.

Изложены рекомендации по учету теплопоступлений в помещение от солнечной радиации при расчете теплопотребления зданием за отопительный период и обращено внимание на то, что зачастую, особенно в начале и конце отопительного периода, теплопоступления превосходят теплопотери. В связи с этим такие теплопоступления не могут быть скомпенсированы уменьшением теплопоступлений от системы отопления закрытием регулирующего клапана, и увеличение температуры помещения в подобных случаях (без принятия специальных дополнительных мер) практически неизбежно.

По каждому разделу представлены примеры расчета.

Для удобства восприятия материала обозначения величин приняты с русскими буквенными индексами и только в главе 10 при расчете удельного теплопотребления системами отопления и вентиляции - с латинскими буквенными индексами согласно СНиП 23-02-2003 [1]. Это связано с тем, что раздел «Энергоэффективность» утверждаемой части проекта представляется в контролирующие органы (на экспертизу) с развернутым расчетом, в котором все обозначения должны точно соответствовать СНиП.

Основные буквенные обозначения

А - площадь поверхности, м²;

А_i - площадь поверхности i, м²;

А_б - площадь окон на боковом фасаде, м²;

А₃ - площадь окон на подветренном фасаде, м²;

А_н - площадь окон на наветренном фасаде, м²;

В - барометрическое давление, кПа;

С - коэффициент излучения серого тела, Вт/(м²×К⁴);

С₀ - коэффициент излучения абсолютно черного тела, Вт/(м²×К⁴);

с - удельная массовая теплоемкость материала или транспортного средства, Дж/(кг×°С);

с_б - аэродинамический коэффициент на боковом фасаде;

с₃ - аэродинамический коэффициент на подветренном фасаде;

с_н - аэродинамический коэффициент на наветренном фасаде;

D_d - градусо-сутки отопительного периода, °С×сут;

G_инф - расход инфильтрационного воздуха, кг/ч;

G_м - масса ввозимых материалов, изделий, одежды, а также транспортных средств (автомашин, железнодорожных вагонов и т. п.), кг;

G^н - нормируемая воздухопроницаемость ограждающей конструкции, кг/(м²×ч);

G_о - воздухопроницаемость ограждающей конструкции, кг/(м²×ч);

G_тс - собственная масса транспортного средства, кг;

g - ускорение силы тяжести, м/с²;

h - расстояние от земли до центра рассматриваемого воздухопроницаемого элемента в здании (окна, балконной двери, входной двери в здание, ворот, витража), м;

К - коэффициент теплопередачи ограждения, Вт/(м²×°С);

К_дин - коэффициент изменения скорости ветра в различных типах местности и на разной высоте;

k - коэффициент учета влияния встречного теплового потока на нагревание инфильтрационного воздуха в светопрозрачных конструкциях;

к - коэффициент относительного пропускания солнечной радиации прозрачной частью светопрозрачной конструкции;

L - расчетный расход вентиляционного воздуха, м³/ч;

М - количество испаряющейся влаги, кг/ч;

п - коэффициент, учитывающий положение ограждения относительно наружного воздуха;

р_в - условно постоянное внутреннее давление в здании, сформированное под воздействием разных значений наружного давления по разные стороны здания, Па;

р_в.г - гравитационное давление внутреннего воздуха, Па;

р_ветр - ветровое давление наружного воздуха, Па;

р_грав - расчетное гравитационное давление наружного воздуха, Па;

р_н - расчетное давление наружного воздуха, Па;

р_н.г - гравитационное давление наружного воздуха, Па;

р_окр - парциальное давление насыщения воздуха водяным паром в окружающем воздухе, кПа;

р_пов - парциальное давление насыщения воздуха водяным паром при температуре поверхности испарения жидкости, кПа;

Dр - разность давлений, Па;

Dр₀ - разность давлений воздуха с наружной и внутренней сторон светопрозрачного ограждения, при которой определяется сопротивление воздухопроницанию, Па;

Q - суммарная (прямая и рассеянная) солнечная радиация на горизонтальную и вертикальные поверхности, МДж/м²;

Q_быт - тепловой поток от бытовых источников теплоты, Вт;

Q_вент - расход теплоты на нагревание вентиляционного воздуха, Вт;

Q_зд - тепловая нагрузка на систему отопления здания, Вт;

Q_инф - потребность в теплоте на нагревание инфильтрационного воздуха, Вт;

Q_исп - расход теплоты на испарение воды, Вт;

Q_м - теплозатраты на нагревание транспортных средств и ввозимых материалов, изделий, одежды, Вт;

Q_oгp - теплопотери за счет теплопередачи (трансмиссионные теплопотери), Вт;

Q_п - теплопотери помещения за счет теплопередачи через все ограждения, Вт;

Q_т.с - теплозатраты на нагревание транспортных средств, Вт;

Q_техн - теплопотери на технологические процессы, Вт;

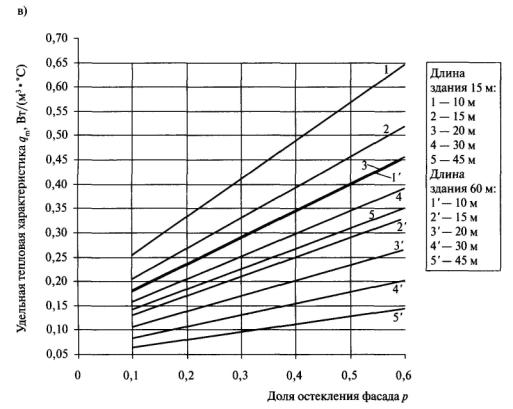

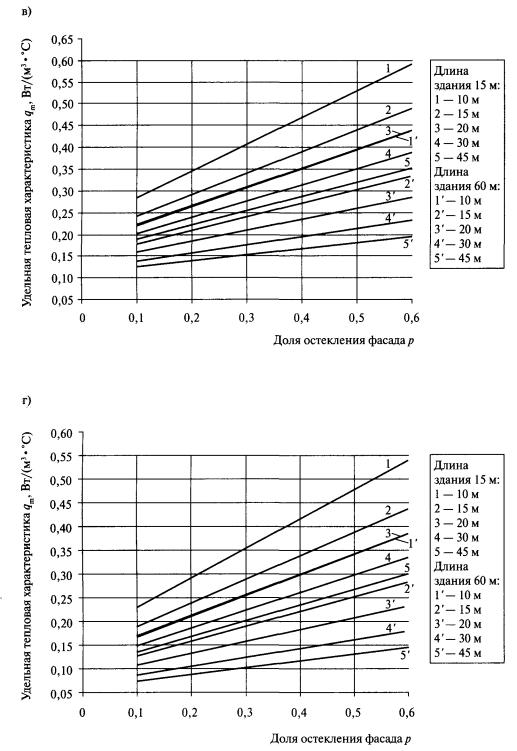

Q_m - удельная тепловая характеристика здания, Вт/(м³×°С);

q_в.п - тепловой поток, проходящий через воздушную прослойку, Вт/м²;

q_к - конвективный тепловой поток, Вт/м²;

q_л - лучистый тепловой поток, Вт/м²;

q_т - тепловой поток, передаваемый теплопроводностью, Вт/м²;

R_req - нормируемое (требуемое) сопротивление теплопередаче наружного ограждения, м²×°С/Вт;

R_в - сопротивление теплообмену на внутренней поверхности ограждения, м²×°С/Вт;

R_в.п - термическое сопротивление замкнутой воздушной прослойки, м²×°С/Вт;

R_в-х - сопротивления теплопередаче от внутреннего воздуха до точки х, м²×°С/Вт;

R_инф - приведенное сопротивление воздухопроницанию при Dр₀ =10 Па, м²×ч/кг;

R_инф,req - нормируемое сопротивление воздухопроницанию при Dр₀ = 10 Па, м²×ч/кг;

R_л - сопротивление теплопередаче пола на лагах, м²×°С/Вт;

R_н - сопротивление теплообмену на наружной поверхности ограждения, м²×°С/Вт;

R_н-х - сопротивления теплопередаче от наружного воздуха до точки х, м²×°С/Вт;

R_о - приведенное сопротивление теплопередаче ограждения, м²×°С/Вт;

 ^- условное сопротивление теплопередаче наружного ограждения, м²×°С/Вт;

- требуемое условное сопротивление теплопередаче, м²×°С/Вт;

R_т - термическое сопротивление материального слоя, м²×°С/Вт;

 - требуемое сопротивление теплопередаче утеплителя, м²×°С/Вт;

r - коэффициент теплотехнической однородности;

Т - температура излучающей поверхности по шкале абсолютных температур, К;

t_i - температура поверхности i, °С;

t_r - радиационная температура, °С;

t_в - температура внутреннего воздуха, °С;

t_исп - температура испарения воды, °С;

t_м - температура поступившего материала или транспортного средства, °С;

t_н - расчетная температура наружного воздуха, °С;

t_о.п - средняя температура отопительного периода, °С;

t_п - результирующая температура помещения, °С;

t_т.р - температура точки росы, °С;

Dt - разность температур поверхности и воздуха, °С;

Dt^н - нормируемый перепад температур внутреннего воздуха t_в и внутренней поверхности t_в ограждения;

V_зд - отапливаемый объем здания, м³;

v - расчетная скорость ветра, м/с;

v_в - скорость движения воздуха в помещении, м/с;

v_o.п - средняя скорость ветра за отопительный период, м/с;

z_o.п - продолжительность отопительного периода, сут;

a_в - коэффициент теплоотдачи на внутренней поверхности ограждения, Вт/(м²×°С);

a_к - коэффициент конвективного теплообмена (теплоотдачи конвекцией) на поверхности стенки, Вт/(м²×°С);

a_л - коэффициент лучистого теплообмена на поверхности стенки, Вт/(м²×°С);

a_н - коэффициент теплоотдачи на наружной поверхности ограждения, Вт/(м²×°С);

b - коэффициент, учитывающий добавочные теплопотери;

b_t - коэффициент температурного расширения, 1/°С;

g_в - удельный вес внутреннего воздуха, Н/м³;

g_н - удельный вес наружного воздуха, Н/м³;

d - толщина стенки, м;

d_у.с - толщина утепляющего слоя, м;

d_ут - толщина утеплителя, м;

e - степень черноты серого тела или относительный коэффициент излучения поверхности;

l - коэффициент теплопроводности материала, Вт/(м×°С);

l_у.с - коэффициент теплопроводности материала утепляющего слоя, Вт/(м×°С);

n - коэффициент кинематической вязкости воздуха, м²/с;

r_в - плотность внутреннего воздуха, кг/м³;

r_н - плотность наружного воздуха, кг/м³;

t - коэффициент затенения светопрозрачной конструкции непрозрачными элементами;

t - температура на поверхности стенки, °С;

 - максимально допустимая температура нагретой поверхности, °С;

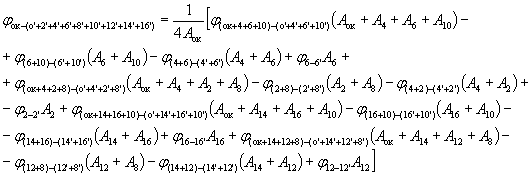

j_1-2 - коэффициент облученности с поверхности 1 на поверхность 2;

j_в - относительная влажность внутреннего воздуха, %;

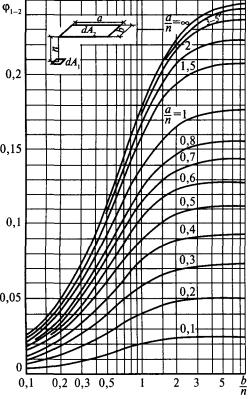

j_ч-п - коэффициент облученности с элементарной площадки поверхности тела человека в сторону нагретой поверхности;

w_в - весовая влажность материала, %;

w_о - объемная влажность материала, %.

***

- общая площадь всех наружных ограждений здания, м²;

A_h - отапливаемая площадь здания, м²;

А₁ - расчетная площадь общественного здания или жилая в жилом доме, м²;

G_inf - расход инфильтрационного воздуха в средние за отопительный период сутки, кг/ч;

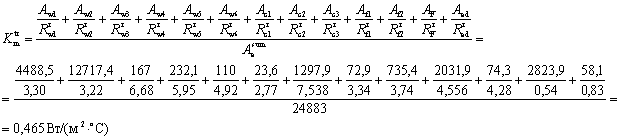

К_m - общий коэффициент теплопередачи здания, Вт/(м²×°С);

- приведенный инфильтрационный (условный) коэффициент теплопередачи здания, Вт/(м²×°С);

 - приведенный трансмиссионный коэффициент теплопередачи здания, Вт/(м²×°С);

L_v - расход вентиляционного воздуха, м³/ч;

n - коэффициент положения отдельного ограждения относительно наружного воздуха, уменьшающий разность температур для ограждения, не соприкасающегося с наружным воздухом;

п_inf - количество часов поступления инфильтрационного воздуха в неделю;

п_v - количество часов работы системы вентиляции в неделю;

Q_h - общие теплопотери здания за отопительный период, МДж или кВт×ч;

 - потребность в тепловой энергии на отопление здания за отопительный период, МДж или кВт×ч;

Q_int - общие тепловыделения от внутренних источников в здании за отопительный период, МДж или кВт×ч;

Q_s - теплопоступления в здание от солнечной радиации за отопительный период через окна и фонари, МДж или кВт×ч;

- расчетный удельный расход тепловой энергии на отопление здания, кДж/(м²×°С×сут), или кДж/(м³×°С×сут), или кВт×ч/м²;

q_h,req - нормируемый удельный расход тепловой энергии на отопление здания, кДж/(м²×°С×сут), или кДж/(м³×°С×сут), или кВт×ч/м²;

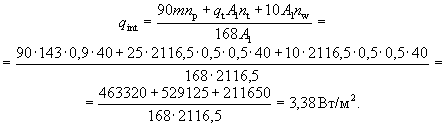

q_int - удельные бытовые тепловыделения в здании за отопительный период, Вт/м²;

R^r - приведенное сопротивление теплопередаче наружных ограждений, м²×°С/Вт;

t_ext - расчетная температура наружного воздуха, °С;

t_int - расчетная температура внутреннего воздуха, °С;

V_h - отапливаемый объем здания, м³;

b_h - коэффициент учета дополнительного теплопотребления системы отопления;

b_v - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций;

z - коэффициент эффективности автоматического регулирования подачи теплоты в системы отопления;

n - коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций;

 - средняя плотность приточного воздуха за отопительный период, кг/м³.

Глава 1. Расчетные параметры наружной среды

1.1. Холодный период года и отопительный период

Показатели расчетных нагрузок на системы отопления и теплозащиты здания должны отвечать нормируемым уровням наружных климатических параметров в холодный период года, который в соответствии с ГОСТ 30494-96 [2] определяется как отрезок времени со среднесуточной температурой наружного воздуха, равной 8 °С и ниже. По СНиП 23-02-2003 [1] для большинства зданий понятие отопительного периода совпадает с понятием холодного периода года и только для лечебно-профилактических, детских учреждений и домов-интернатов для престарелых считается периодом со среднесуточной температурой наружного воздуха не более 10 °С.

Параметрами наружной среды, учитываемыми в расчете теплотехнических показателей здания и тепловой нагрузки на систему отопления, являются: температура наружного воздуха, скорость ветра, зона влажности в районе строительства, интенсивность солнечной радиации. Одни значения параметров климата описывают наиболее холодный расчетный период, другие - средние уровни в пределах отопительного периода. Значения климатических параметров холодного периода года принимаются по табл. 1* СНиП 23-01-99* [3], где в алфавитном порядке расположены наименования областных и краевых центров, а названия остальных пунктов даны внутри области или края.

1.2. Расчетная температура наружного воздуха

Самые холодные метеоусловия в пределах отопительного периода описываются расчетными значениями климатических параметров, которые не являются абсолютными экстремумами для района строительства. Дело в том, что экстремальные, наиболее суровые условия бывают очень редко - раз в сотни лет. Ориентация на эти значения привела бы к значительному удорожанию строительства. Поэтому расчетные уровни принимаются с некоторой обеспеченностью, под которой понимается суммарная вероятность того, что данный параметр не превзойдет (в холодный период года по степени суровости) расчетного значения.

Наиболее значимым параметром холодного периода года для выбора теплозащитных качеств наружных ограждений и определения мощности системы отопления считается температура наружного воздуха. Так как ограждения и помещения обладают тепловой инерцией, иначе говоря, требуют времени для охлаждения или нагрева до изменившейся температуры окружающего воздуха, то в качестве расчетной принимают среднюю температуру наиболее холодной пятидневки - пяти последовательных суток с самой низкой средней температурой за год.

До 1994 года расчетная температура наружного воздуха для проектирования ограждений связывалась с их тепловой инерцией. Для «легких» ограждений, быстро остывающих при понижении температуры наружного воздуха, за расчетную принималась средняя температура наиболее холодных суток, а для «массивных» - средняя температура наиболее холодной пятидневки. Идея рассматривать пятидневку как расчетный период усреднения температуры наружного воздуха в 1946 году была предложена К. Ф. Фокиным [4]. Ученый проанализировал многолетние данные об изменении температуры наружного воздуха в период похолодания и выдвинул предложения по «нормализации» расчетных кривых изменения температуры наружного воздуха. Кроме того, он экспериментально установил, что стена из полнотелого кирпича толщиной 64 см (наиболее распространенная конструкция в то время) имеет такие же теплопотери за 5 сут при переменной температуре наружного воздуха, как если бы температура наружного воздуха держалась постоянной и равной средней за тот же период.

После 1994 года, когда теплозащита зданий была значительно усилена, все ограждения отнесли к числу «массивных», и расчетной температурой для теплотехнического расчета ограждающих конструкций стала средняя температура наиболее холодной пятидневки. Эта же температура является расчетной для определения теплопотерь.

За расчетную температуру наружного воздуха t_н, °С, принимается не самая низкая средняя температура наиболее холодной пятидневки t₅, °С, а ее значение с обеспеченностью 0,92.

Для получения этой величины выбирается наиболее холодная пятидневка в каждый год рассматриваемого отрезка п, лет (в СНиП 23-01-99* [3] период с 1925-го по 1980-е годы). Выделенные значения температуры наиболее холодной пятидневки t₅ ранжируются в порядке убывания. Каждому значению присваивается номер т. Обеспеченность К_об в общем случае вычисляется по формуле

                                                                                                                (1.1)

Общий вид кривой накопленной вероятности К_об изображен на рис. 1.

Для приведения значений обеспеченности к более продолжительному периоду наблюдений в формулу (1.1) вносятся небольшие поправки.

Ход действий следующий. Из опорных метеорологических таблиц и ежемесячников осуществляют выборку температуры наиболее холодной пятидневки за 30-50 лет.

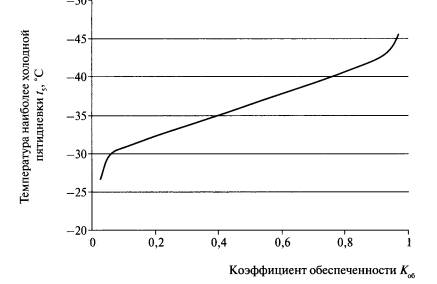

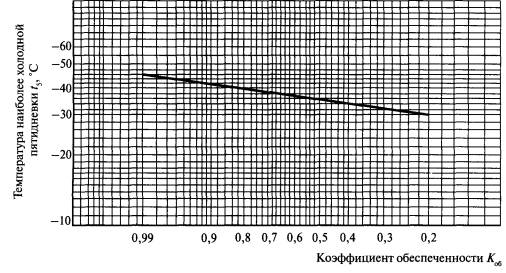

Рис. 1. Пример зависимости температуры наиболее холодной пятидневки от обеспеченности

Эти данные располагают по убыванию с присвоением каждой величине порядкового номера (табл. 1).

Таблица 1

Первичные данные о температуре наиболее холодной пятидневки (в порядке убывания)

Температуру наиболее холодной пятидневки округляют до 0,5 °С, и для каждого полученного значения определяется средний порядковый номер т_ср (табл. 2).

Таблица 2

Средний порядковый номер в убывающем ряду округленных данных о температуре наиболее холодной пятидневки

Интегральную вероятность (обеспеченность К_об) того, что температура наиболее холодной пятидневки не будет ниже значения с порядковым номером т_ср в ряду из п членов, рассчитывают по формуле

                                                                                                   (1.2)

По полученным данным строятся интегральные кривые распределения температуры наиболее холодной пятидневки на сетке асимметричной частоты: по оси ординат - логарифмическая шкала температуры воздуха, по оси абсцисс - двойная логарифмическая шкала обеспеченности. С кривых снимается температура наиболее холодной пятидневки заданной обеспеченности. Пример графика зависимости температуры наиболее холодной пятидневки t₅, °С, от обеспеченности приведен на рис. 2 [5].

Рис. 2. Интегральная кривая температуры наиболее холодной пятидневки

По заданию на проектирование допускается принимать за расчетную более низкую температуру наружного воздуха. Однако следует иметь в виду, что понижение расчетной температуры наружного воздуха (ужесточение условий) для зданий, присоединяемых к тепловой сети централизованного теплоснабжения, во избежание перетопа требует автоматизации теплоподачи в помещение.

1.3. Средняя температура и продолжительность отопительного периода

Основными характеристиками отопительного периода являются средняя температура t_o.п, °С, и продолжительность z_o.п, сут, этого периода. Причем они относятся к отрезку времени с устойчивыми значениями граничной температуры отопительного периода. Отдельные дни со среднесуточной температурой, равной или ниже соответственно 8 или 10 °С, не учитываются. Эти данные приведены в СНиП 23-01-99* [3].

Средняя температура t_o.п и продолжительность z_o.п отопительного периода рассчитываются по следующей методике. Сначала строится гистограмма годового хода температуры воздуха: наносятся прямоугольники, у которых основание равно числу дней месяца, а высота - средней температуре воздуха за данный месяц. Кривая годового хода проводится так, чтобы участок, отсекаемый от каждого прямоугольника, был равен по площади участку, который эта кривая прибавляет к нему с другой стороны. Затем с графика снимаются даты устойчивого перехода среднесуточных температур воздуха через отметки 8 или 10 °С. По разнице между этими датами определяется продолжительность отопительного периода z_o.п.

Средняя температура отопительного периода t_o.п находится следующим образом. Сумма температур воздуха за полные месяцы отопительного периода вычисляется сложением произведений среднемесячной температуры воздуха соответствующего полного месяца и числа дней в этом месяце. Затем определяется сумма температур воздуха за неполные месяцы по кривой годового хода как произведение числа дней от даты начала отопительного периода до конца месяца и от начала месяца до даты конца отопительного периода и средней температуры на этих отрезках неполных месяцев. Средняя температура отопительного периода определяется делением общей суммы значений температуры отопительного периода на его продолжительность в днях.

Пример определения продолжительности и средней температуры отопительного периода приведен на рис. 3. На графике над каждым прямоугольником указана среднемесячная температура воздуха. Даты начала и конца отопительного периода - 30 сентября и 23 апреля. Продолжительность отопительного периода

z_o.п = 1(сентябрь) + 31(октябрь) + 30(ноябрь) + 31(декабрь) + 31(январь) + 28(февраль) + 31(март) + 23(апрель) = 206 сут.

Сумма температур за полные месяцы отопительного периода:

4,2·31 + (-4,1·30) + (-10,7·31) + (-13,8·31) + (-13·28) + (-6,8·31) = -1327,1 °С.

Сумма температур за неполные месяцы отопительного периода:

8·1 + 3,1·23 = 79,3 °С.

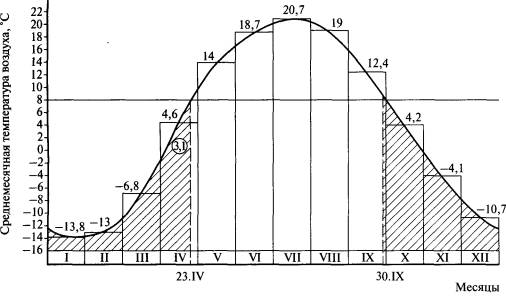

Рис. 3. Расчет продолжительности и средней температуры воздуха периода со среднесуточной температурой воздуха ниже 8 °С: цифра в кружочке - средняя температура воздуха за неполный месяц; 30.IX, 23.IV - даты начала и конца периода со среднесуточной температурой воздуха, равной и ниже 8 °С (отопительный период)

Средняя температура отопительного периода

1.4. Расчетная и среднесезонная скорость ветра

За расчетную скорость ветра v, м/с, принимается максимальная из средних скоростей ветра в январе по румбам (направлениям ветра). При этом учитывается только тот ветер, повторяемость румба которого составляет 16 % и более. В случае когда средняя скорость ветра по румбу повторяемостью 12-15 % превышает на 1 м/с и более наибольшую из средних скоростей ветра по румбу повторяемостью 16 %, максимальная скорость ветра принимается по румбу повторяемостью 12-15 %.

Ветровой режим отопительного периода характеризуется средней скоростью v_о.п, м/с, за этот период.

1.5. Влажностные условия района строительства

Для описания условий влажности в районе строительства СНиП 23-02-2003 [1] выделяет три зоны наружных влажностных условий: 1 - влажная, 2 - нормальная, 3 - сухая, - которые обозначены на географической карте России (прил. 1). Эта карта составлена В.М. Ильинским [6] на основе значений комплексного показателя, который рассчитан по соотношению среднемесячного для безморозного периода количества осадков на горизонтальную поверхность, относительной влажности воздуха в 15 ч самого теплого месяца, среднегодовой суммарной солнечной радиации на горизонтальную поверхность, годового размаха (январь и июль) среднемесячных значений температуры воздуха.

1.6. Интенсивность солнечной радиации в отопительный период

В теплотехнических расчетах для холодного периода года применяется средняя в многолетнем разрезе интенсивность суммарной солнечной радиации на горизонтальную и вертикальные поверхности Q, МДж/м², при действительных условиях облачности за отопительный период. К сожалению, эти цифры пока установлены только для некоторых областей России в территориальных нормах, причем в некоторых из них, как, например, в СНиП 23-01-99* [3], они определены неверно. Методика нахождения суммарной солнечной радиации при действительных условиях облачности за отопительный период приведена в СП 23-101-2004 [7].

Суммарная (прямая и рассеянная) солнечная радиация на горизонтальную поверхность Q^hor, МДж/м², при действительных условиях облачности за отопительный период для данной местности определяется суммированием прихода суммарной солнечной радиации на горизонтальную поверхность , МДж/м², в каждый из т месяцев или их части в течение отопительного периода:

                                                                                                             (1.3)

Величина суммарной солнечной радиации на горизонтальную поверхность при действительных условиях облачности для i-го месяца отопительного периода  принимается по данным табл. 1.10 «Научно-прикладного справочника по климату СССР» [8]. Суммарная солнечная радиация на j-ю вертикальную поверхность , МДж/м², при действительных условиях облачности за отопительный период определяется по формуле*

                                           (1.4)

где  - соответственно суммарная и прямая солнечная радиация на j-ю вертикальную поверхность в i-й месяц при действительных условиях облачности, МДж/м²;

- рассеянная солнечная радиация на вертикальную поверхность в i-й месяц при действительных условиях облачности, МДж/м²;

 - соответственно прямая и рассеянная солнечная радиация на горизонтальную поверхность в i-й месяц при действительных условиях облачности, МДж/м²;

 - коэффициент пересчета прямой солнечной радиации с горизонтальной поверхности на вертикальные в i-й месяц отопительного периода для j-й ориентации; принимается по табл. В.2 СП 23-101-2004 [7].

* В отличие от формулы, рекомендованной в СП 23-101-2004 [7], здесь не учитывается отраженная радиация.

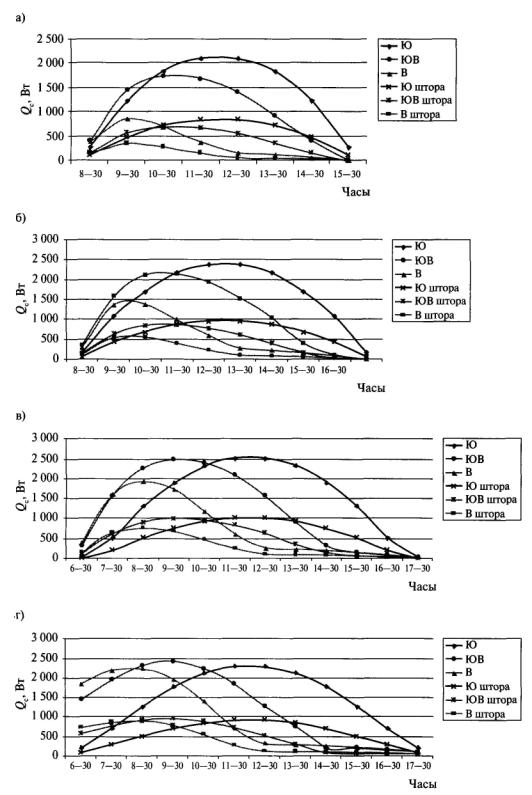

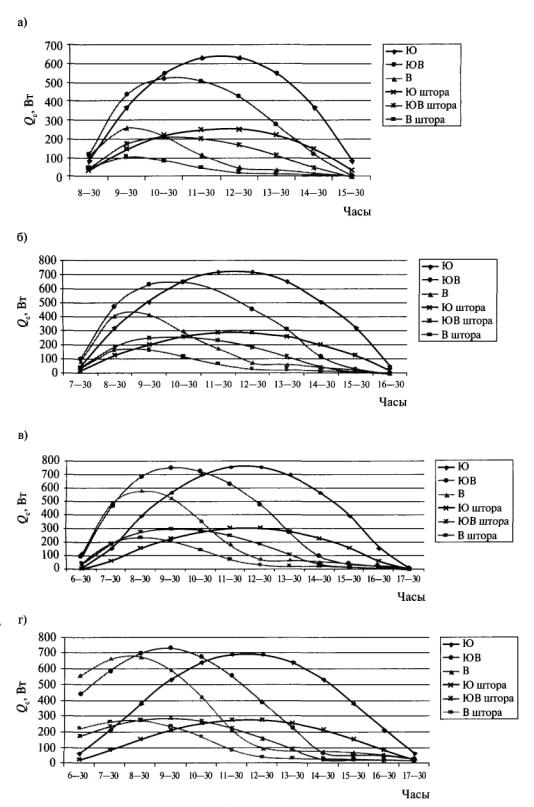

Результаты расчетов интенсивности суммарной солнечной радиации для 18 городов РФ, сделанных автором, приведены в прил. 2.

1.7. Пример выбора наружных условий для теплотехнического расчета и расчета теплопотерь здания

Район строительства - Москва. Объект строительства - административное здание.

По СНиП 23-01-99* [3] определяются:

1. Средняя температура наиболее холодной пятидневки (с обеспеченностью 0,92) t_н = -28 °С (табл. 1, графа 5).

2. Средняя температура отопительного периода (период со среднесуточной температурой воздуха 8 °С) t_о.п = -3,1 °С (табл. 1, графа 12).

3. Продолжительность отопительного периода z_о.п = 214 сут (табл. 1, графа 11).

4. Расчетная скорость ветра для холодного периода (максимальная из средних скоростей по румбам за январь, повторяемость которой не ниже 16 %) v = 4,9 м/с (табл. 1, графа 19).

5. Средняя скорость ветра (за период со среднесуточной температурой воздуха 8 °С и ниже) v_о.п = 3,8 м/с (табл. 1, графа 20).

По прил.В СНиП 23-02-2003 [1] (прил. 1 настоящей книги) определяется зона влажности 2 - нормальная.

Глава 2. Расчетные параметры микроклимата помещений

2.1. Оптимальные и допустимые параметры микроклимата жилых и общественных зданий

В ГОСТ 30494-96 [2] регламентируется понятие обслуживаемой зоны как пространства в помещении, ограниченного плоскостями, параллельными полу и стенам: на высоте 0,1 и 2,0 м над уровнем пола (но не ближе чем 1 м от потолка при потолочном отоплении), на расстоянии 0,5 м от внутренних поверхностей наружных и внутренних стен, окон и отопительных приборов.

К параметрам, характеризующим микроклимат помещений, прежде всего относятся: температура t_в, скорость движения v_в и относительная влажность воздуха φ_в. На ощущения человека, находящегося в помещении, влияет также и радиационная температура t_r, °С, которая является усредненной по коэффициенту облученности температурой всех поверхностей, окружающих человека (или какую-либо поверхность):

                                                                                                              (2.1)

где φ_1-i - коэффициент облученности, показывающий долю лучистого потока, излучаемого поверхностью 1 и попадающего на поверхность i; определяется по данным п. 3.3.3;

t_i - температура поверхности i, °С.

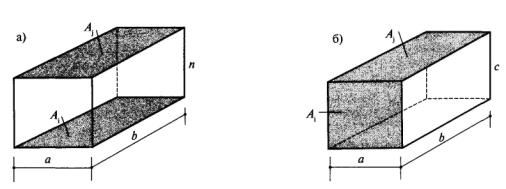

Для помещений прямоугольной формы , поэтому

                                                                                                               (2.2)

Радиационная температура представляет интерес на границе обслуживаемой зоны помещения. Например, человек, стоящий зимой у окна, может испытать лучистое переохлаждение от окна, а голова человека, находящегося под панелью потолочного лучистого отопления, может ощутить перегрев от этой панели.

При оценке общей радиационной тепловой обстановки в помещении рассчитывают радиационную температуру t_r, которая вычисляется относительно человека, стоящего в центре комнаты. При этом ее можно считать равной усредненной по площадям температуре внутренних поверхностей ограждений помещения и отопительных приборов:

                                                                                                              (2.3)

где А_i - площадь поверхности, обращенной в помещение, м².

Учет радиационной обстановки, согласно ГОСТ 30494-96 [2], осуществляется с помощью комплексного показателя - результирующей температуры помещения t_п, °С, сочетающей в себе радиационную температуру помещения t_r и температуру воздуха t_в. Причем при скорости движения воздуха до 0,2 м/с результирующая температура равна средней между температурами воздуха и радиационной:

                                                                                                                 (2.4)

а при скорости движения воздуха в пределах 0,2-0,6 м/с следует учитывать преимущественное воздействие на человека конвективной составляющей теплообмена:

t_п = 0,6t_в + 0,4t_r.                                                                                                          (2.5)

Общий подход к гигиенической оценке тепловой обстановки в помещении сформулировал В.Н. Богословский [9]. Он выделил два условия комфортного пребывания человека в помещении.

Первое условие гласит, что комфортной будет такая температурная обстановка, при которой человек, находясь в центре помещения, не испытывает перегрева или переохлаждения. Это условие ограничивает область сочетаний параметров микроклимата помещения.

Второе условие определяет температурный комфорт для человека, находящегося на границе обслуживаемой зоны помещения около нагретых или охлажденных поверхностей, и связано с положительной или отрицательной интенсивностью лучистого теплообмена человека (с радиационным балансом на наиболее невыгодно расположенной и наиболее чувствительной к излучению части поверхности тела человека).

Первое условие комфортности обеспечивается сочетанием параметров, нормируемых в ГОСТ 30494-96 [2] и представленных в табл. 3, 4.

Второе условие комфортности частично обеспечивается ограничением отклонений от средних значений параметров по объему и в плане помещения. Что касается значений радиационной температуры на границе обслуживаемой зоны, то этой нормы в ГОСТ 30494-96 [2] нет.

Наиболее значимо второе условие комфортности для расчетов системы потолочного лучистого отопления. К радиационному перегреву особенно чувствительна голова человека, поэтому радиационные условия в помещении должны быть такими, чтобы любая элементарная площадка на поверхности головы отдавала излучение окружающим поверхностям не менее 11,6 Вт/м², но не более 35 Вт/м². Эти цифры приняты В.Н. Богословским [9] исходя из анализа экспериментальных данных и рекомендаций гигиенистов.

При расположении нагретой панели на потолке наиболее невыгодным (а потому расчетным) является положение человека под ее центром. При нагретой стеновой панели за расчетное принимают положение человека на расстоянии 0,5 м от нагретой поверхности. Из уравнения лучистого теплообмена для элементарной площадки на теле человека В.Н. Богословским [9] получена формула максимально допустимой температуры нагретой поверхности , °С, в помещении в холодный период года:

                                                                                                      (2.6)

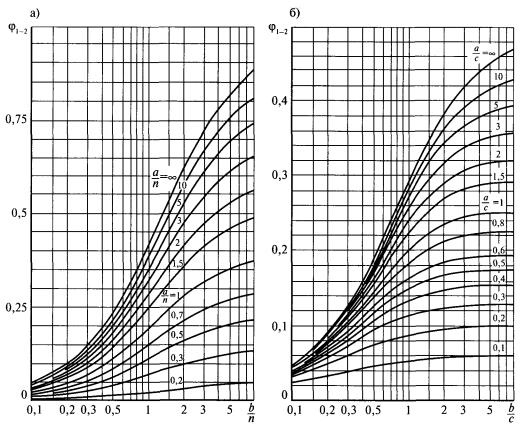

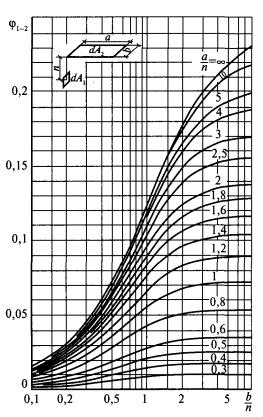

где j_ч-п - коэффициент облученности с элементарной площадки поверхности тела человека в сторону нагретой поверхности; определяется по формуле (3.34) и рис. 13.

В зависимости от уровня требований к комфортности в обслуживаемой зоне различных категорий помещений жилых и общественных зданий установлены оптимальные и допустимые параметры микроклимата. Параметры микроклимата жилых зданий представлены в табл. 3.

Таблица 3

Оптимальные и допустимые параметры микроклимата жилых зданий по ГОСТ 30494-96 [2]

Примечания:

1. Значения в скобках относятся к домам для престарелых и инвалидов.

2. НН - не нормируется.

Для помещений общественных зданий оптимальные и допустимые параметры микроклимата приведены в табл. 4 в соответствии со следующей классификацией помещений:

• Категория 1 - помещения, в которых люди в положении лежа или сидя находятся в состоянии покоя и отдыха.

• Категория 2 - помещения, в которых люди заняты умственным трудом, учебой.

• Категория 3а - помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя без уличной одежды.

• Категория 3б - помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя в уличной одежде.

• Категория 3в - помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении стоя без уличной одежды.

• Категория 4 - помещения для занятий подвижными видами спорта.

• Категория 5 - помещения, в которых люди находятся в полураздетом виде (раздевалки, процедурные кабинеты, кабинеты врачей и т. п.).

• Категория 6 - помещения с временным пребыванием людей (вестибюли, гардеробные, коридоры, лестницы, санузлы, курительные, кладовые).

Таблица 4

Оптимальные и допустимые параметры микроклимата общественных зданий по ГОСТ 30494-96 [2]

Примечания:

1. Для детских дошкольных учреждений, расположенных в районах с температурой наиболее холодной пятидневки (с обеспеченностью 0,92) -31 °С и ниже, допустимую расчетную температуру воздуха в помещениях следует принимать на 1 °С выше указанной в таблице.

2. НН - не нормируется.

Кроме параметров, значения которых представлены в табл. 3,4, ГОСТ 30494-96 [2] ограничивает величину локальной асимметрии результирующей температуры, т.е. разности значений результирующей температуры в одной точке помещения, определенных шаровым термометром для двух противоположных направлений. Локальная асимметрия результирующей температуры не должна превышать 2,5 °С для оптимальных показателей и быть не выше 3,5 °С для допустимых.

Эта асимметрия для противоположных направлений в одной точке может оказаться разной, т.к. противоположные стороны любого тела «видят» разные поверхности. Например, лицо человека, стоящего на границе обслуживаемой зоны у окна, будет испытывать холодное излучение от окна, в то время как его затылок будет находиться в зоне температур, близких к температуре воздуха.

При обеспечении параметров микроклимата в различных точках обслуживаемой зоны допускаются:

• перепад температуры воздуха не более 2 °С для оптимальных показателей и не более 3 °С для допустимых;

• перепад результирующей температуры помещения по высоте обслуживаемой зоны не более 2 °С;

• изменение скорости движения воздуха не более 0,07 м/с для оптимальных показателей и не более 0,1 м/с для допустимых;

• изменение относительной влажности воздуха не более 7 % для оптимальных показателей и не более 15 % для допустимых.

В общественных зданиях в нерабочее время допускается снижение показателей микроклимата при условии обеспечения требуемых параметров к началу рабочего времени.

2.2. Оптимальные и допустимые параметры микроклимата производственных зданий

Гигиенические требования к микроклимату рабочих мест в производственных помещениях в холодный период, необходимые для поддержания оптимального или допустимого теплового состояния организма с учетом интенсивности энергозатрат трудящегося, устанавливаются в соответствии с СанПиН 2.2.4.548-96 [10].

Рабочим местом считается участок помещения, на котором в течение рабочей смены или ее части осуществляется трудовая деятельность. Рабочим местом могут являться и несколько участков производственного помещения. Если эти участки расположены по всему пространству, то рабочим местом считается вся площадь помещения.

На основе интенсивности общих энергозатрат организма человека виды выполняемых работ разграничиваются по категориям. Характеристика отдельных категорий работ представлена в табл. 5.

Таблица 5

Категории отдельных видов работ

На рабочих местах в производственных помещениях, на которых выполняется работа операторского типа, связанная с нервно-эмоциональным напряжением (в кабинах, на пультах и постах управления технологическими процессами, в залах вычислительной техники и др.), необходимо соблюдать оптимальные параметры микроклимата. Другие рабочие места и виды работы, при которых должны обеспечиваться оптимальные параметры микроклимата, определяются санитарными правилами по отдельным отраслям промышленности и другими документами, согласованными с органами Госсанэпиднадзора России в установленном порядке.

При выполнении работ различных категорий в холодный период года оптимальные параметры микроклимата должны соответствовать величинам, приведенным в табл. 6.

Таблица 6

Оптимальные параметры микроклимата рабочих мест производственных зданий в холодный период года

Перепады температур воздуха по высоте и по горизонтали, а также изменения температуры воздуха в течение смены при обеспечении оптимальных параметров микроклимата на рабочих местах не должны превышать 2 °С и выходить за пределы значений, указанных в табл. 6 для отдельных категорий работ.

Допустимые значения параметров микроклимата при выполнении работ различных категорий в холодный период года должны соответствовать значениям, приведенным в табл. 7.

Таблица 7

Допустимые параметры микроклимата рабочих мест производственных зданий в холодный период года

* При температуре воздуха 25 °С максимально допустимая величина относительной влажности воздуха не должна превышать 70 %.

При обеспечении допустимых величин микроклимата на рабочих местах:

• перепад температуры воздуха по высоте должен быть не более 3 °С;

• перепад температуры воздуха по горизонтали, а также ее изменения в течение смены не должны превышать: при Iа и Iб - 4 °С; при IIа и IIб - 5 °С; при III - 6 °С.

При этом абсолютные значения температуры воздуха не должны выходить за пределы величин, указанных в табл. 7 для отдельных категорий работ.

2.3. Градации влажностного режима помещений

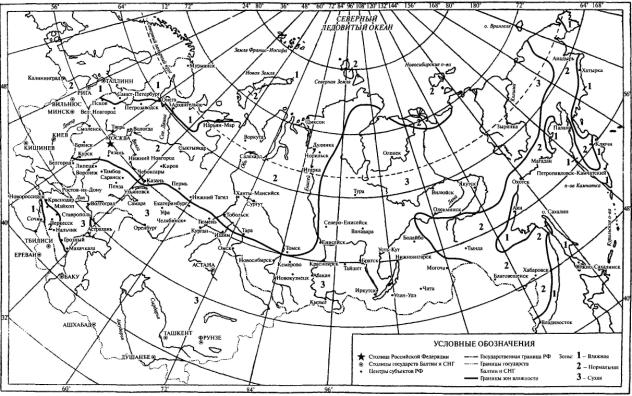

В СНиП 23-02-2003 [1] выделяются четыре градации влажностного режима помещений в холодный период года в зависимости от относительной влажности и температуры внутреннего воздуха: сухой, нормальный, влажный и мокрый (табл. 8).

Таблица 8

Влажностный режим помещения

2.4. Расчетные параметры микроклимата жилых и общественных зданий

В расчете сопротивления теплопередаче ограждений жилых и общественных зданий, а также нагрузки на системы отопления жилых помещений по СНиП 23-02-2003 [1] и СНиП 41-01-2003 [11] за расчетную температуру внутреннего воздуха t_в принимается минимальное значение оптимальной температуры, приведенной в табл. 3,4. При согласовании с органами Госсанэпиднадзора России и по заданию заказчика допускается для расчета нагрузки на системы отопления жилых помещений принимать температуру воздуха в пределах допустимых норм по СНиП 41-01-2003 [11].

Отопление нежилых помещений в жилых зданиях, а также общественных и административно-бытовых помещений выполняется при расчетной температуре внутреннего воздуха, равной минимальной из допустимых показателей по табл. 4, если в данных помещениях не наблюдаются избытки явной теплоты, а в случае обратного - при экономически целесообразной температуре воздуха в пределах допустимых норм.

В жилых, общественных и административно-бытовых помещениях отапливаемых зданий при использовании не по назначению и в нерабочее время возможно поддержание температурного режима ниже нормы, но не ниже 15 °С в жилых и не ниже 12 °С в общественных и административно-бытовых помещениях.

Скорость движения воздуха в жилых и общественных зданиях обеспечивается в пределах допустимых норм.

Относительную влажность внутреннего воздуха φ_в, %, для определения температуры точки росы t_т.p, °С, в местах теплопроводных включений ограждающих конструкций, в углах и оконных откосах, откосах зенитных фонарей следует принимать:

• для помещений жилых зданий, больничных учреждений, диспансеров, амбулаторно-поликлинических учреждений, родильных домов, домов-интернатов для престарелых и инвалидов, общеобразовательных школ, детских садов, яслей, яслей-садов (комбинатов) и детских домов - 55 %;

• для помещений кухонь - 60 %;

• для ванных комнат - 65 %;

• для подвалов и подполий с коммуникациями - 75 %;

• для теплых чердаков жилых зданий - 55 %;

• для помещений общественных зданий (кроме вышеуказанных) - 50 % по СНиП 23-02-2003 [1].

Параметры микроклимата (или один из них) допускается принимать в пределах оптимальных норм вместо допустимых, если это экономически обосновано или соответствует заданию на проектирование.

В МГСН 2.01-99* [12] приведены расчетные сочетания температуры и относительной влажности для жилых и общественных зданий, проектируемых в Москве. Эти сочетания приведены в табл. 9.

Таблица 9

Параметры микроклимата помещений, принимаемые при теплотехнических расчетах ограждающих конструкций

Примечание. Для зданий и помещений, не указанных в таблице, температуру воздуха t_в, относительную влажность внутри здания φ_в и соответствующую им температуру точки росы t_т.p следует принимать по минимальным значениям оптимальной температуры по ГОСТ 30494-96 [2] и нормам проектирования соответствующих зданий.

2.5. Расчетные параметры микроклимата производственных зданий

Расчетная температура для отопления производственных помещений без избытков явной теплоты равна минимальной из допустимого интервала по табл. 7, а для отопления помещений с избытками теплоты - экономически целесообразной в пределах допустимых норм по СНиП 41-01-2003 [11]. Когда эти помещения не используются и в нерабочее время, температуру в них можно принимать ниже нормируемой, но не ниже 5 °С.

В производственных зданиях с сухим или нормальным режимом расчетная температура внутреннего воздуха для теплотехнических расчетов ограждений принимается по нормам проектирования соответствующих зданий.

В производственных помещениях площадью более 50 м² на одного работающего обеспечивают расчетную температуру воздуха на постоянных рабочих местах и более низкую (но не ниже 10 °С) на непостоянных рабочих местах.

В животноводческих, звероводческих и птицеводческих зданиях, сооружениях для выращивания растений, постройках для хранения сельскохозяйственной продукции параметры микроклимата принимают в соответствии с нормами технологического и строительного проектирования этих зданий.

Для производственных помещений с полностью автоматизированным технологическим оборудованием, функционирующим без присутствия людей (кроме дежурного персонала, который постоянно находится в специальном помещении и периодически осматривает производство или налаживает оборудование, но не более 2 ч без перерыва), при отсутствии технологических требований к температурному режиму помещений температуру воздуха в рабочей зоне принимают равной 10 °С (при отсутствии избытков явной теплоты) и экономически целесообразной (при наличии избытков явной теплоты).

Скорость движения воздуха в помещениях производственных зданий обеспечивают в пределах допустимых норм.

Относительная влажность и скорость движения воздуха в производственных помещениях с полностью автоматизированным технологическим оборудованием при отсутствии специальных требований не нормируются.

2.6. Пример выбора внутренних условий для теплотехнического расчета и расчета теплопотерь здания

Район строительства - Москва. Объект строительства - административное здание.

Параметры микроклимата определяются по табл. 4.

1. Расчетная температура внутреннего воздуха для выбора наружных ограждений и расчета теплопотерь t_в = 19 °С - минимальное значение оптимальной температуры для помещений категории 2. Но так как здание расположено в Москве, где действуют более жесткие требования, в соответствии с МГСН 2.01-99* [12] по табл. 9 принимается расчетная температура внутреннего воздуха t_в = 20 °С.

2. Относительная влажность внутреннего воздуха φ_в = 50 % выбирается по примечанию к п. 5.9 СНиП 23-02-2003 [1] (см. п. 2.4 настоящей книги).

По табл. 1 СНиП 23-02-2003 [1] (табл. 8 настоящей книги) выясняется, что эти параметры соответствуют сухому влажностному режиму.

Глава 3. Теплопередача

Перемещение теплоты всегда происходит от более теплой среды к более холодной. Процесс переноса теплоты из одной точки пространства в другую за счет разности температур называется теплопередачей. Она включает три элементарных вида теплообмена: теплопроводность, конвекцию и излучение.

3.1. Теплопроводность

3.1.1. Основные положения

Теплопроводность - вид передачи теплоты между неподвижными частицами твердого, жидкого или газообразного вещества. Таким образом, теплопроводность - это теплообмен между частицами или элементами структуры материальной среды, находящимися в непосредственном соприкосновении друг с другом. При изучении теплопроводности вещество рассматривается как сплошная масса, его молекулярное строение игнорируется. В чистом виде теплопроводность встречается только в твердых телах, т.к. в жидких и газообразных средах практически невозможно обеспечить неподвижность вещества.

Строительные материалы являются пористыми телами. В порах находится воздух, имеющий возможность двигаться. При рассмотрении теплопроводности характеристики этого процесса относят к общей массе вещества, т.е. одновременно к скелету и порам.

3.1.2. Теплопроводность через плоскопараллельную однородную стенку в стационарных условиях

Большинство ограждений здания представляет собой плоскопараллельные стенки, перенос теплоты в которых осуществляется в одном направлении. Кроме того, обычно при теплотехнических расчетах наружных ограждающих конструкций принимается, что теплопередача происходит в стационарных тепловых условиях, т.е. при постоянстве во времени всех характеристик процесса: теплового потока, температуры в каждой точке, теплофизических характеристик строительных материалов. Поэтому важно рассмотреть процесс одномерной стационарной теплопроводности в однородном материале, который описывается уравнением Фурье

                                                                                                                 (3.1)

где q_т - тепловой поток, проходящий через единицу перпендикулярной ему поверхности, Вт/м²;

λ - коэффициент теплопроводности материала, Вт/(м·°С);

t - температура, изменяющаяся вдоль оси х, °С.

Отношение dt/dx носит название градиента температуры и обозначается gradt, °С/м. Этот градиент направлен в сторону возрастания температуры, которое связано с поглощением теплоты и уменьшением теплового потока. Знак минус, стоящий в правой части уравнения (3.1), показывает, что увеличение теплового потока не совпадает с увеличением температуры.

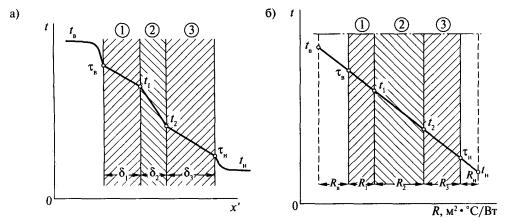

Рис. 4. Распределение температуры в плоскопараллельной стенке при переносе теплоты теплопроводностью

Для плоской однородной стенки (рис. 4) тепловой поток q_т, Вт/м², передаваемый теплопроводностью через однородную стенку, определяется по формуле

                                                                                                           (3.2)

где δ - толщина стенки, м;

τ₁, τ₂ - значение температуры соответственно на поверхностях стенки 1 и 2, °С.

Из формулы (3.2) следует, что распределение температуры по толщине стенки - линейное.

Термическое сопротивление материального слоя R_т, м²·°С/Вт, определяется по формуле

                                                                                                                       (3.3)

Следовательно,

                                                                                                               (3.4)

Термическое сопротивление слоя - это сопротивление теплопроводности, равное разности температур на противоположных поверхностях слоя при прохождении через него теплового потока с поверхностной плотностью 1 Вт/м².

Теплообмен теплопроводностью имеет место в материальных слоях ограждающих конструкций здания.

3.1.3. Коэффициент теплопроводности материала

Коэффициент теплопроводности λ, Вт/(м·°С), является одной из основных тепловых характеристик материала. Как следует из уравнения (3.1), коэффициент теплопроводности материала выражает меру проводимости теплоты материалом, численно равную тепловому потоку q_т, Вт, проходящему сквозь 1 м² площади, перпендикулярной направлению потока, при градиенте температуры, равном 1 °С/м (рис. 5). Чем больше значение λ, тем интенсивнее в материале процесс теплопроводности и значительнее тепловой поток. Поэтому теплоизоляционными материалами принято считать материалы с коэффициентом теплопроводности менее 0,3 Вт/(м·°С).

Рис. 5. К определению коэффициента теплопроводности материала: п - нормаль к поверхности

Большинство строительных материалов - пористые тела. Зависимость коэффициента теплопроводности строительных материалов от их плотности обусловлена тем, что практически любой строительный материал состоит из скелета - основного строительного вещества - и воздуха. К.Ф. Фокин [13] для примера приводит такие данные: коэффициент теплопроводности абсолютно плотного вещества (без пор) в зависимости от природы имеет теплопроводность от 0,1 Вт/(м·°С) (пластмасса) до 14 Вт/(м·°С) (кристаллические вещества при потоке теплоты вдоль кристаллической поверхности), в то время как теплопроводность воздуха около 0,026 Вт/(м·°С). Чем выше плотность материала (меньше пористость), тем больше значение коэффициента теплопроводности. Понятно, что легкие теплоизоляционные материалы имеют сравнительно небольшую плотность.

Коэффициент теплопроводности увеличивается с повышением влажности материала. Влажность характеризуется наличием в материале химически несвязанной воды. Весовая влажность ω_в, %, определяется отношением массы влаги, содержащейся в образце материала, к его массе в сухом состоянии:

                                                                                                  (3.5)

где М₁, М₂ - масса образца материала соответственно до и после высушивания, кг. Объемная влажность ω_о, %, определяется по формуле

                                                                                                             (3.6)

где V₁, V₂ - соответственно объем влаги в образце материала и самого образца, м³.

На практике чаще пользуются весовой влажностью, т.к. извлечь в натурных условиях из строительной конструкции целый кусок материала в качестве образца трудно.

Повышение коэффициента теплопроводности с увеличением влажности материала происходит из-за того, что вода, находящаяся в порах материала, имеет коэффициент теплопроводности около 0,58 Вт/(м·°С), что в 22 раза больше, чем у воздуха, находящегося в порах. Большая интенсивность возрастания коэффициента теплопроводности при малой влажности вызвана тем, что при увлажнении материала сначала заполняются водой мелкие поры и капилляры, влияние которых на теплопроводность материала больше, чем влияние крупных пор. Еще более резко возрастает коэффициент теплопроводности, если влажный материал промерзает, т.к. лед имеет коэффициент теплопроводности 2,3 Вт/(м·°С), что в 80 раз больше, чем у воздуха. Установить общую математическую зависимость теплопроводности материала от его влажности для всех строительных материалов невозможно (большое влияние оказывает форма и расположение пор). Однако очевидно, что увлажнение строительных конструкций приводит к снижению их теплозащитных качеств, увеличивая коэффициент теплопроводности влажного материала.

Влажностное состояние материалов в ограждающих конструкциях зданий зависит от климата района строительства и от влажностного режима помещений. Различные сочетания наружных и внутренних влажностных режимов формируют два типа условий эксплуатации ограждающих конструкций: А и Б. Условиям эксплуатации А соответствуют сочетания сухого или нормального влажностного режима помещений с сухой зоной района строительства, а также сухого режима помещений с нормальной климатической зоной влажности. Все остальные сочетания влажностного режима помещений и климатических зон влажности формируют условия эксплуатации Б (табл. 10).

Таблица 10

Условия эксплуатации ограждающих конструкций

В соответствии с условиями эксплуатации строительной конструкции принимается значение коэффициента теплопроводности λ_А или λ_Б, Вт/(м·°С).

Коэффициент теплопроводности материала увеличивается с повышением температуры, при которой происходит передача теплоты. Усиление теплопроводных свойств объясняется возрастанием кинетической энергии молекул скелета вещества. Увеличивается также и теплопроводность воздуха в порах материала, и интенсивность передачи в них теплоты излучением. В строительной практике зависимость теплопроводности от температуры большого значения не имеет. Расчет коэффициента теплопроводности материала при 0 °С λ₀, Вт/(м·°С), на основании величины, полученной при температуре до 100 °С, выполняется по эмпирической формуле О.Е. Власова [14]:

                                                                                                                 (3.7)

где λ_t - коэффициент теплопроводности материала, Вт/(м·°С), при соответствующей температуре t, °С;

β_t - температурный коэффициент для различных материалов, равный около 0,0025 1/°С.

Рекомендуемые в СП 23-101-2004 [7] значения λ приняты при температуре 25 °С. Для различных строительных материалов с указанием их плотности расчетные значения λ, соответствующие условиям эксплуатации А и Б, приведены также в [15, 16]. При этом в таблицах из [7, 15, 16] указана весовая влажность материала, соответствующая условиям эксплуатации.

Однако величины коэффициентов теплопроводности, приведенные в СП 23-101-2004 [7], получены исследованиями по разным методикам [15]. Дело в том, что расчетные значения коэффициентов теплопроводности различных конструкционных и теплоизоляционных строительных материалов, указывавшиеся в ранее действовавшем СНиП II-3-79* [17], определены при температуре 0 °С [13]. Температура 0 °С соответствует средней температуре наружной стены здания в зимнее время, когда значительная часть слоя утеплителя находится в зоне отрицательной температуры. Согласно методикам ГОСТ 26254-84 [18] и ГОСТ 530-95 [19], коэффициенты теплопроводности установлены в ходе исследований теплозащитных качеств материалов наружных ограждающих конструкций эксплуатируемых зданий или фрагментов наружных стен размерами 1,5´1,0 и 1,8´1,8 м в климатической камере. Температурно-влажностный и воздушный режимы исследуемого ограждения соответствуют расчетной температуре холодного периода года, т.к. исследования проводятся при температуре наружного воздуха (или ее имитации в камере), равной -20...-30 °С. Такой подход учитывает влияние замерзшей влаги и фильтрации холодного воздуха на увеличение коэффициента теплопроводности. По методике ГОСТ 7076-99 [20], коэффициенты теплопроводности ячеистых бетонов, полистиролбетона и современных мягких теплоизоляционных материалов определены в лабораторных условиях на плитках размером 250´250´50 мм при температуре 10 и 20 °С. Полученные таким образом коэффициенты отличаются в меньшую сторону от значений, полученных при испытаниях в натурных условиях или на фрагментах стен в климатической камере, т.к. указанная методика исключает влияние замерзшей влаги и фильтрации холодного воздуха. Поэтому при определении сопротивления теплопередаче ограждений в расчетный зимний период в [15] значения коэффициентов теплопроводности теплоизоляционных материалов (минераловатных и пенополистирольных плит), полученных по ГОСТ 7076-99 [20], рекомендуется увеличивать на 30 % в невентилируемых конструкциях и на 20 % в вентилируемых.

Теплотехнические характеристики легких утеплителей наиболее полно даны в СП 23-101-2004 [7], кирпичной кладки на различных растворах и кладки из полистиролбетона - в [15], ячеистых бетонов - в [16].

3.2. Конвекция

3.2.1. Основные положения

Конвекция - перенос теплоты движущимися частицами вещества. Конвекция наблюдается только в жидких и газообразных веществах, а также между жидкой или газообразной средой и поверхностью твердого тела (рис. 6). При этом осуществляется и теплопроводность. Совместное воздействие конвекции и теплопроводности в пограничной области у поверхности тела называют конвективным теплообменом.

Рис. 6. Конвекция

Конвекция имеет место на наружной и внутренней поверхностях ограждений здания. В теплообмене внутренних поверхностей помещения конвекция играет существенную роль. При различных значениях температуры поверхности и прилегающего к ней воздуха происходит переход теплоты в сторону меньшей температуры. Тепловой поток, передаваемый конвекцией, зависит от режима движения жидкости или газа, омывающих поверхность; температуры, плотности и вязкости движущейся среды; шероховатости поверхности; разности между температурами поверхности и омывающей ее среды.

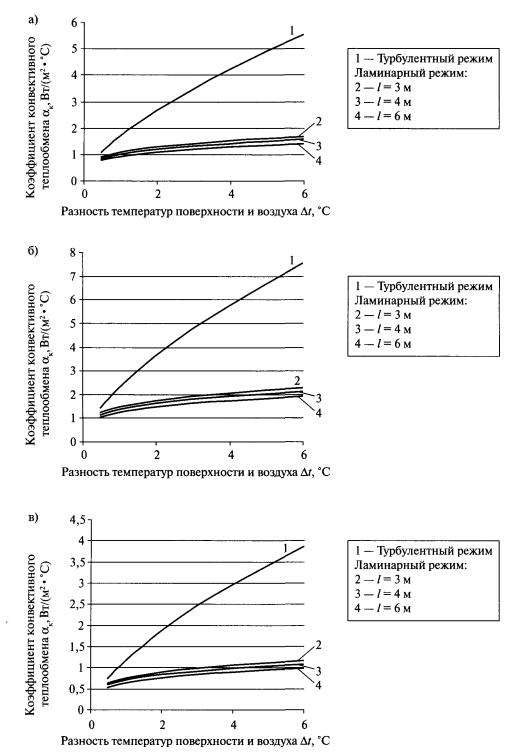

Процесс теплообмена между поверхностью и газом (или жидкостью) протекает различно в зависимости от природы возникновения движения газа. Выделяют естественную и вынужденную конвекцию.

В первом случае движение газа происходит за счет разности температур поверхности и газа, во втором - за счет влияния внешних сил (работы вентиляторов, ветра).

Вынужденная конвекция в общем случае может сопровождаться и естественной конвекцией, но из-за того что интенсивность вынужденного процесса заметно больше, то при его рассмотрении естественной конвекцией часто пренебрегают.

В дальнейшем будут рассмотрены только стационарные процессы конвективного теплообмена, предполагающие постоянство во времени скорости и температуры в любой точке воздуха. Однако поскольку температура элементов помещения изменяется довольно медленно, полученные для стационарных условий зависимости могут быть распространены и на процесс нестационарного теплового режима помещения, при котором в каждый рассматриваемый момент процесс конвективного теплообмена на внутренних поверхностях ограждений считается стационарным. Полученные для стационарных условий зависимости могут быть распространены и на случай внезапной смены природы конвекции от естественной к вынужденной, например, при включении рециркуляционного аппарата для нагрева помещения (фэнкойла или сплит-системы в режиме теплового насоса). Во-первых, новый режим движения воздуха устанавливается быстро. Во-вторых, требуемая точность инженерной оценки процесса теплообмена ниже возможных неточностей от отсутствия коррекции теплового потока в течение переходного состояния.

В практических расчетах конвективного теплового потока q_к, Вт, передаваемого конвекцией от движущейся среды к поверхности или наоборот (рис. 6), применяют уравнение Ньютона

q_к = α_к(t_a - τ),                                                                                                               (3.8)

где α_к - коэффициент конвективного теплообмена (теплоотдачи конвекцией) на поверхности стенки, Вт/(м²·°С);

t_a - температура воздуха, омывающего поверхность стенки, °С;

τ - температура поверхности стенки, °С.

3.2.2. Движение воздуха у внутренней поверхности ограждения

В обычных условиях на внутренней поверхности ограждения наблюдается естественная конвекция. В таком процессе выделяют хорошо изученный идеальный случай свободной конвекции, когда практически неограниченная по длине поверхность находится в большом объеме воздуха. Температура поверхности постоянна по длине и ширине. Воздух вдали от поверхности неподвижен, и его температура одинакова. Если температура стенки будет выше температуры воздуха, это вызовет нагрев прилегающего к поверхности воздуха и подъем его вверх за счет вытеснения снизу более холодным воздухом. При охлаждении теплообмен аналогичен процессу нагрева воздуха, но противоположен по направлению.

Около нагретой (или охлажденной) поверхности формируется пограничный слой (рис. 7), толщина которого возрастает по направлению движения. Существенное влияние на процесс конвективного теплообмена оказывает характер движения газа. Из гидродинамики известно, что существуют два основных режима течения: ламинарный и турбулентный. В первом случае частицы газа движутся не перемешиваясь, параллельно поверхности, с которой газ обменивается теплотой; во втором - неупорядоченно, хаотически, направление и скорость отдельных частиц непрерывно изменяются. Так вот, в нижней части нагретой поверхности движение воздуха имеет ламинарный характер, а на некотором расстоянии от начала движения становится турбулентным. Процесс теплообмена на поверхности ограждения в ламинарной и турбулентной зонах происходит по-разному.

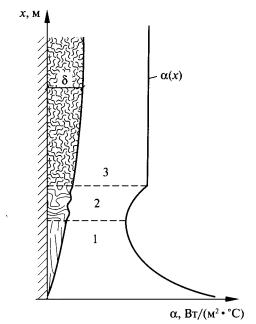

Рис. 7. Изменение коэффициента теплоотдачи при свободном движении вдоль вертикальной стенки:
δ - толщина пограничного слоя; 1 - зона ламинарного течения воздуха; 2 - зона переходного течения воздуха; 3 - зона турбулентного течения воздуха

Около поверхности температура и скорость воздуха изменяются по направлению его движения, причем температура меняется в пределах теплового пограничного слоя, а скорость снижается в пределах гидродинамического пограничного слоя. В общем случае размеры этих слоев не совпадают. Толщина ламинарного пограничного слоя растет по высоте, в переходной области происходит резкое увеличение толщины пограничного слоя, а в турбулентной области она остается неизменной.

Интенсивность естественного конвективного потока для любых форм поверхностей и сред в обобщенном виде определяется произведением критериев Грасгофа

и Прандтля

Для воздуха в помещении с температурой 20 °С произведение этих критериев, подсчитанное В.Н. Богословским в [21], равно

где b_t - коэффициент температурного расширения воздуха, равный 1/Т= 1/293 1/К;

g - ускорение свободного падения, м/с²; g = 9,81 м/с²;

l - определяющий размер поверхности в направлении потока воздуха, м;

Dt - разность температур поверхности и воздуха, °С;

v - коэффициент кинематической вязкости воздуха, м²/с; при температуре воздуха 20 °С v = 15,06·10^-6 м²/с;

Рr = 0,709 для воздуха с температурой 20 °С.

Переход от ламинарного к турбулентному режиму происходит на некотором расстоянии l_кр, м, от начала поверхности. По данным Эккерта [22], для воздуха этот переход происходит при критическом значении критерия Грасгофа:

Отсюда полученное В.Н. Богословским в [21] критическое расстояние, на котором происходит переход от ламинарного к турбулентному режиму, равно

и зависит от разности температур поверхности и воздуха (табл. 11).

Таблица 11

Влияние разности температур на расстояние перехода от ламинарного режима течения воздуха к турбулентному

Как видно из табл. 11, не совсем верно утверждение, что в помещении естественный конвективный теплообмен происходит преимущественно при турбулентном режиме течения воздуха у поверхности ограждения*.

* Вывод о преимущественно турбулентном течении сделан в [23], где А.М. Шкловер опирается на данные М.А. Михеева [24] о переходе от ламинарного к турбулентному режиму при произведении GrPr = 2·10⁷, когда переход осуществляется на расстоянии , что определяет расстояние l_кр ≈ 0,25 м даже при Dt = 0,5 °С.

3.2.3. Коэффициент конвективного теплообмена на внутренней поверхности ограждения при естественной конвекции

Для расчета коэффициента конвективного теплообмена сначала А.М. Шкловером [23], а затем В.Н. Богословским [21] были предложены формулы исходя из преимущественно турбулентного течения воздуха у внутренних поверхностей ограждения, для которого М.А. Михеев [24] на основе экспериментальных данных привел зависимость

                                                                                                   (3.9)

При температуре внутреннего воздуха 20 °С коэффициент конвективного теплообмена α_к, Вт/(м²·°С), для вертикальных ограждений равен

                                                                                                              (3.10)

для горизонтальной нагретой поверхности, обращенной вверх, или охлажденной, обращенной вниз,

                                                                                                             (3.11)

для горизонтальной нагретой поверхности, обращенной вниз, или охлажденной, обращенной вверх,

                                                                                                               (3.12)

Следует отметить, что если температура воздуха отличается от 20 °С, при которой были получены коэффициенты в формулах (3.10)-(3.12), то эти коэффициенты будут уменьшаться на 1 % при увеличении температуры воздуха на 10 °С и, наоборот, возрастать при падении температуры воздуха на 10 °С [21].

Из формул (3.10)-(3.12) видно, что величина конвективного теплообмена в турбулентной области зависит только от разности температур воздуха и внутренней поверхности ограждения.

Однако в [25] формулы (3.10)-(3.12) и утверждение о преимущественно турбулентном течении воздуха у внутренних поверхностей наружных ограждений подвергаются сомнению. Дело в том, что при получении основополагающих обобщенных зависимостей и границ их применения исследовались процессы, в которых разность температур достигала 50-70 °С, тогда как на поверхности ограждения эта разность никогда не превышает 20 °С, а в большинстве случаев составляет 1-6 °С. А.В. Лыковым [26] сформулировано теоретическое обоснование физических особенностей теплообменных процессов с небольшими разностями температур в пристенной зоне. В [25] утверждается, что по А.В. Лыкову переход к турбулентному режиму течения происходит при соблюдении двух условий. Во-первых, необходимо, чтобы GrPr > 10⁹, и, во-вторых, чтобы скорость движения воздуха в переходной зоне была равна не менее 0,91 м/с. При этой скорости критерий Рейнольдса Re = 1,79·10⁵, что не превышает верхний предел значения для ламинарного движения Re = 3·10⁵ [25]. Натурные и лабораторные исследования однородных наружных стен в климатической камере, а также интерферометрическое моделирование выполнялись [25] при значениях критерия Рейнольдса в пределах 4·10⁴-1,4·10⁵. Поэтому вслед за А.В. Лыковым авторы [25] А.И. Ананьев, Л.В. Иванов и В.М. Комов предлагают считать, что на внутренней поверхности ограждения соблюдается ламинарный режим движения воздуха.

Для ламинарной зоны В.Н. Богословским [21] из критериального выражения, определяющего интенсивность теплообмена в произвольном сечении х при Рr = 0,709,

                                                                                                      (3.13)

выведена формула расчета среднего по длине l, м, значения коэффициента конвективного теплообмена α_к, Вт/(м²·°С). Для вертикальных ограждений при температуре воздуха 20 °С он равен

                                                                                                          (3.14)

Формула (3.14) приводит даже к завышенным значениям коэффициентов конвективного теплообмена по сравнению с полученными из экспериментальных исследований [25]. Следует отметить также, что В.Н. Богословский в статье, написанной в 2000 году (вместе с О.Д. Самариным), [27] признавал преимущественное ламинарное течение на поверхностях ограждения, ссылаясь в ней на работу [25], и применял для обработки данных натурных экспериментов некоторые зависимости, соответствующие этому утверждению.

Для горизонтальной нагретой поверхности, обращенной вверх, или охлажденной, обращенной вниз, величина коэффициента конвективного теплообмена α_к, Вт/(м²·°С), составит

                                                                                                          (3.15)

для горизонтальной нагретой поверхности, обращенной вниз, или охлажденной, обращенной вверх,

                                                                                                       (3.16)

Сравнение коэффициентов теплоотдачи внутренней поверхности ограждения, рассчитанных при преимущественно турбулентном и ламинарном течениях воздуха, приведено на рис. 8. Согласно рисунку, если принять в качестве преимущественного ламинарное движение воздуха, значения α_к придется считать несколько меньшими, чем при общепринятом турбулентном. Причем снижение значения α_к тем заметнее, чем больше разность температур воздуха помещения и внутренней поверхности ограждения и чем длиннее сама поверхность.

Рис. 8. Значения коэффициента конвективного теплообмена α_к, Вт/(м²·°С), рассчитанные по формулам (3.10)-(3.12) для турбулентного режима течения воздуха у поверхности ограждения и по формулам (3.14)-(3.16) для ламинарного режима при различной длине поверхности вдоль потока l: а - у вертикальной поверхности; б - у горизонтальной нагретой поверхности, обращенной вверх, или охлажденной, обращенной вниз; в - для горизонтальной нагретой поверхности, обращенной вниз, или охлажденной, обращенной вверх

3.2.4. Коэффициент конвективного теплообмена на внутренней поверхности ограждения при смешанной или вынужденной конвекции

В помещении всегда есть некая подвижность воздуха, не зависящая от естественной конвекции на поверхности ограждения, поэтому конвективный теплообмен принимает характер смешанной (естественной и вынужденной) конвекции. Для учета общей подвижности воздуха в помещении В.Н. Богословский [21] предложил энергетический подход, при котором, зная вынужденную подвижность воздуха v_в в помещении, можно было бы установить разность температур Dt_v, формирующую конвективный поток вдоль поверхности с такой же интенсивностью теплообмена. Для этого потенциальная энергия естественного конвективного потока 1 кг воздуха приравнивается к кинетической энергии вынужденного движения воздуха. Потенциальная энергия естественной конвекции Wп, Вт, за счет разности температур Dt_v в гравитационном поле равна

Wп = lbDt_vg,

а кинетическая энергия этого воздуха Wк, Вт, движущегося со скоростью v_e, м/с, в естественном потоке составляет

Считая потери на трение пренебрежимо малыми, получаем равенство

                                                                                                     (3.17)

Принимая во внимание положение [21] о том, что теплообмен в потоке свободной конвекции оказывается таким же, как и в вынужденном, если скорость вынужденного движения v_к, м/с, равна половине максимальной скорости свободного потока v_e получаем

                                                               (3.18)

Таким образом, зная подвижность воздуха v_к вдоль поверхности при вынужденном движении, можно установить разность температур Dt_v при которой теплообмен воздуха с поверхностью при свободной конвекции соответствовал бы теплообмену в вынужденном потоке воздуха, движущегося со скоростью v_к.

Формула (3.18) позволяет принять условную разность температур Dt_усл как сумму разностей температур при свободной конвекции Dt и вынужденной Dt_v:

Dt_усл = Dt + Dt_v.                                                                                                           (3.19)

В качестве определяющего размера l, м, принимается высота помещения. Для расчета коэффициента конвективного теплообмена a_к, Вт/(м²·°С), при вынужденной конвекции часто применяют формулу Франка [6, 23]:

a_к = 7,34v^0,656 + 3,78e^-1,91v.                                                                                         (3.20)

Эта формула может быть использована для расчета коэффициента как на внутренней, так и на наружной поверхностях ограждения.

Если в помещении работает рециркуляционный вентиляционный аппарат (фэнкойл или сплит-система) или приток в помещение осуществляется механической вентиляцией, которая создает достаточно высокую подвижность воздуха (выше 0,3 м/с), конвекцию можно считать вынужденной. На основании экспериментальных данных по рекомендации AS HRAE 1985b [28] коэффициент конвективного теплообмена a_к, Вт/(м²·°С), принимаемый для вынужденной конвекции, равен

a_к = 5,6 + 3,9v².                                                                                                          (3.21)

3.2.5. Коэффициент конвективного теплообмена на наружной поверхности ограждения

Конвективный теплообмен на наружной поверхности ограждения происходит при вынужденном движении воздуха. Применительно к этому случаю В.М. Ильинским [6] предложена формула для расчета коэффициента конвективного теплообмена a_к, Вт/(м²·°С), в зависимости от скорости ветра v и характерного (наименьшего) размера обдуваемой поверхности:

                                                                                                               (3.22)

Эта формула основана на зависимости, полученной экспериментальным путем М.А. Михеевым [24], для вынужденной конвекции:

Nu = 0,032Re^0,8.                                                                                                          (3.23)

Здесь

где l - коэффициент теплопроводности воздуха Вт/(м·°С); принят В.М. Ильинским при температуре воздуха 0 °С l = 0,025 Вт/(м·°С);

v - коэффициент кинематической вязкости воздуха, м²/с; принят В.М. Ильинским при температуре воздуха 0 °С v = 13,7·10^-6 м²/с

3.3. Излучение

3.3.1. Основные положения

Излучение, или лучистый теплообмен, - это перенос теплоты с поверхности на поверхность через лучепрозрачную среду электромагнитными волнами, трансформирующимися в теплоту (рис. 9).

Рис. 9. Теплообмен излучением

Например, лучистый теплообмен происходит между поверхностями, обращенными в помещение, наружными поверхностями различных зданий, поверхностями земли и неба. Важен лучистый теплообмен между внутренними поверхностями ограждений помещения и поверхностью отопительного прибора. Во всех этих случаях лучепрозрачной средой, пропускающей тепловые волны, является воздух.

Каждая поверхность тела в зависимости от своей температуры излучает энергию в виде волн различной длины. Видимые световые лучи имеют длину волны от 0,4 до 0,8 мк, а инфракрасные - тепловые - от 0,8 до 800 мк. Это излучение называется собственным. В соответствии с законом Планка при значениях температуры, имеющих место в помещениях, подавляющая часть энергии излучается в узком диапазоне длин волн, поэтому собственное излучение поверхностей в помещениях может считаться монохроматическим.

Если на поверхность падает лучистая энергия, то, как известно, часть ее поглощается телом, повышая его температуру, часть отражается, а если это лучепрозрачное тело, то часть падающей энергии пропускается сквозь него. Тело, которое поглощает всю падающую на него лучистую энергию, называется абсолютно черным; то, которое частично отражает лучистый поток, - серым; то, которое отражает всю падающую лучистую энергию, - абсолютно белым; тело, пропускающее всю энергию через себя, - абсолютно прозрачным.

Собственное излучение поверхности абсолютно черного тела q, Вт/м², по закону Стефана-Больцмана пропорционально четвертой степени абсолютной температуры тела:

                                                                                                            (3.24)

где С_о - коэффициент излучения абсолютно черного тела; С_о = 5,67 Вт/(м²·К⁴);

Т - температура излучающей поверхности по шкале абсолютных температур, К.

Это означает, что интенсивность излучения резко возрастает с повышением температуры поверхности тела.

Серые тела излучают меньше энергии, чем абсолютно черные. Их коэффициент излучения С, Вт/( м²·К⁴), может быть представлен в виде

С = С_оe,                                                                                                                      (3.25)

где e - степень черноты серого тела или относительный коэффициент излучения поверхности.

Для серой поверхности e < 1. Поверхности в помещении имеют высокие коэффициенты излучения - больше чем 0,8 (исключение составляют побеленные поверхности, у которых e = 0,62).

По закону Кирхгофа у серых тел коэффициент излучения равен коэффициенту поглощения. Так как поверхности излучают собственную и отраженную теплоту, эту сумму называют эффективным излучением поверхности (рис. 10). Из-за того что коэффициенты поглощения в помещении близки к 1, отраженная от них часть лучистой энергии, упавшей от других поверхностей, близка к 0. Поэтому отраженной частью излучаемой энергии пренебрегают и эффективное излучение считают равным собственному.

Рис. 10. Структура лучистых потоков на поверхности серого тела: q_погл - поглощенный лучистый поток, Вт/м²; q_пад - падающий лучистый поток, Вт/м²; q_отр - отраженный лучистый поток, Вт/м²; q - собственное излучение поверхности, Вт/м²; q_эфф - эффективное излучение поверхности, Вт/м²

3.3.2. Приведенный коэффициент излучения

Для учета взаимодействия двух серых поверхностей со своими коэффициентами излучения e₁ и e₂ в расчет вводится приведенный коэффициент излучения e_пр,1-2, который может быть рассчитан для трех идеальных случаев.

1. Если поверхности малы или расстояние между ними велико настолько, что отраженная часть излучения, возвращающаяся на излучающую поверхность, становится пренебрежимо малой, то

e_пр,1-2 = e₁e₂                                                                                                                 (3.26)

2. Если расстояние между двумя параллельными поверхностями по сравнению с их размерами мало настолько, что вся излучаемая ими теплота попадает друг на друга и вся отраженная от соседней поверхности возвращается на излучающую до полного ее поглощения, то

                                                                                                    (3.27)

3. Если одна поверхность площадью А₁, м², окружена со всех сторон другой поверхностью площадью А₂, м², как, например, сфера в сфере, цилиндр в цилиндре, то

                                                                                               (3.28)

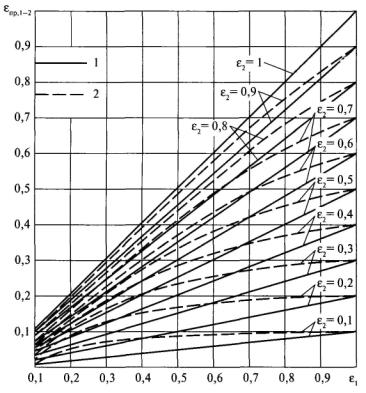

Рис. 11. Приведенные коэффициенты излучения:
1 - по формуле (3.26); 2 - по формуле (3.28)

При произвольном расположении поверхностей в помещении точный расчет e_пр,1-2 труден. Реальные значения приведенного коэффициента излучения двух поверхностей лежат между величинами, полученными по формулам (3.26) и (3.28), которые показаны на рис. 11. Для высоких значений коэффициентов излучения поверхностей e₁ и e₂ в помещении эти величины мало отличаются друг от друга, и поэтому e_пр,1-2 можно считать по формуле (3.27), которая приводит к среднему между крайними значениями результату.

3.3.3. Коэффициент облученности

Тепловая энергия излучается поверхностью во всех направлениях. По закону Ламберта распределение этой энергии по направлениям излучения пропорционально косинусу угла между направлением излучения и перпендикуляром к излучающей поверхности. Важно и то, что при лучистом теплообмене двух поверхностей не вся теплота, излучаемая поверхностью 1, падает на поверхность 2.

Чтобы определить долю тепловой энергии, падающей с поверхности 1 на поверхность 2, выделим на поверхностях 1 и 2 элементарные площадки dА₁ и dА₂ (рис. 12). Будем считать, что отрезок прямой, соединяющей центры площадок, является линией, по которой излучение взаимно направлено с площадок друг на друга. Расстояние R, м, между площадками равно отрезку прямой между их центрами. Восстановим из центров площадок перпендикуляры к ним и получим углы b₁ и b₂ между перпендикулярами и соединяющей площадки прямой. С учетом закона распределения энергии доля теплоты j_dА1-dА2 падающая на элементарную площадку dА₂ с площадки dА₁:

                                                                                          (3.29)



Рис. 12. Взаимооблучаемые плоскости

Чтобы узнать долю теплоты, падающей с элементарной площадки dА₁ на всю поверхность А₂, надо проинтегрировать выражение (3.29) по А₂, а чтобы рассчитать долю теплоты j_1-2, падающей со всей поверхности 1 на поверхность 2, надо это выражение проинтегрировать еще и по А₁:

                                                                                    (3.30)

Значения коэффициентов облученности подчиняются трем геометрическим законам излучения: замкнутости, взаимности, распределительности лучистых потоков.

Первый закон описывает свойство замкнутости лучистых потоков для невогнутых поверхностей и состоит в том, что сумма коэффициентов облученности с поверхности 1 в сторону всех окружающих поверхностей п равна единице, т.е.

Sj_1-п = l.                                                                                                                      (3.31)

Второй закон касается свойства взаимности лучистых потоков и утверждает, что поток с поверхности 1 на поверхность 2 равен потоку с поверхности 2 на поверхность 1, следовательно,

А₁j_1-2 = А₂j_2-1.                                                                                                            (3.32)

Третий закон раскрывает свойство распределительности лучистых потоков и показывает, что поток с поверхности 1 на поверхность 2 может быть представлен в виде суммы потоков между т отдельными частями поверхности 1 и п частями поверхности 2:

                                                      (3.33)

Для простых случаев расчета коэффициентов облученности выведены формулы. Метод нахождения угловых коэффициентов алгебраическим путем разработан Г.Л. Поляком [29].

Для случаев, имеющих практическое значение, ниже приведено несколько формул расчета коэффициентов облученности.

Если элементарная площадка расположена над углом параллельного ей прямоугольника (рис. 13), коэффициент облученности j_j-i равен

                              (3.34)

а если над углом перпендикулярного ей прямоугольника (рис. 14), то

                                                          (3.35)

Расположение двух прямоугольных поверхностей и обозначения представлены на рис. 15. При двух одинаковых поверхностях в параллельных плоскостях, расположенных друг против друга,

  (3.36)

где a, b - стороны прямоугольников, м;

n - расстояние между ними, м;

при этом х = b/n, у = а/n, z = 1 + х², w = 1 + у².

Для поверхностей в перпендикулярных плоскостях с общей гранью

            (3.37)

где p - отношение длины окружности к диаметру; p = 3,14159265;

а - общая грань, м;

b, с - сторона соответственно 1-го и 2-го прямоугольника, м.

Рис. 13. Коэффициент облученности с элементарной площадки на поверхность в параллельной плоскости

Рис. 14. Коэффициент облученности с элементарной площадки на поверхность в перпендикулярной плоскости

Рис. 15. Расположение поверхностей:
а - в параллельных плоскостях друг против друга; б - в перпендикулярных плоскостях с общей гранью

Рис. 16. Коэффициент облученности с поверхности на поверхность:
а - в параллельных плоскостях; б - в перпендикулярных плоскостях

Кривые изменений коэффициентов облученности при расположении поверхностей в параллельных и перпендикулярных плоскостях относительно друг друга представлены на рис. 16а, 16б.

Формулы (3.36) и (3.37) считаются базовыми и вместе с геометрическими законами излучения позволяют определять коэффициент облученности для различных схем расположения поверхностей в помещении. Наиболее важные для расчета температурного режима в помещении варианты расположения поверхностей относительно друг друга и формулы расчета коэффициентов облученности с одной на другую приведены ниже. При этом площади поверхностей обозначены буквой А с индексом, соответствующим номеру поверхности.

Коэффициент облученности j_1-2 для схемы № 1 (рис. 17):

                                                         (3.38)

Коэффициент облученности j_1-2 для схемы № 2 (рис. 18):

                         (3.39)

Коэффициент облученности j_1-2 для схемы № 3 (рис. 19):

                           (3.40)

Рис. 17. Схема расположения поверхностей № 1

Рис. 18. Схема расположения поверхностей № 2



Рис. 19. Схема расположения поверхностей № 3

Рис. 20. Схема расположения поверхностей № 4

Рис. 21. Схема расположения поверхностей № 5

Рис. 22. Схема расположения поверхностей № 6

Коэффициент облученности j_1-2 для схемы № 4 (рис. 20):

                                                          (3.41)

Коэффициент облученности j_1-2 для схемы № 5 (рис. 21):

                         (3.42)

Коэффициент облученности j_1-2 для схемы № 6 (рис. 22):

           (3.43)

3.3.4. Лучистый теплообмен между поверхностями помещения

Упрощающие допущения, обычно принимаемые при моделировании лучистого теплообмена в помещении, наиболее точно сформулированы Ю.А. Табунщиковым и М.М. Бродач в [30]. Эти допущения сводятся к следующим:

• поверхности в помещении есть прямоугольные пластины, которые не затеняют одна другую, параллельны или расположены под прямым углом друг к другу; поверхности в целом изотермичны или могут быть разделены на несколько прямоугольных изотермичных частей;

• теплотехнические показатели поверхностей не зависят от температуры;

• лучистая теплота не поглощается воздухом помещения; поверхности являются серыми, и тепловое излучение их подчиняется закону Ламберта.

При лучистом теплообмене двух поверхностей каждая излучает собственную энергию в соответствии со своей температурой. Лучистым потоком Q_1-2, Вт, принято считать разность этих излучений в направлении от поверхности с большей температурой к поверхности с меньшей:

                                                           (3.44)

Так как Т₁ > Т₂, к разности излучений с поверхностей 1 и 2 применимо понятие приведенного коэффициента излучения e_пр,1-2. Кроме того, по закону взаимности лучистых потоков j_1-2А₁ = j_2-1А₂.

Тогда формулу (3.44) можно записать более компактно:

                                                                     (3.45)

Разность четвертых степеней температуры в практических расчетах неудобна. Да и сами инженерные расчеты принято выполнять, используя не абсолютную шкалу температур, а шкалу Цельсия. Поэтому введем коэффициент, линеаризующий формулу (3.45), так называемый температурный множитель b_1-2:

                                                                                              (3.46)

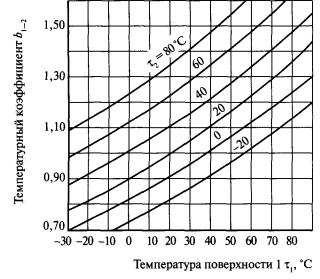

Рис. 23. Зависимость температурного коэффициента b от температуры t₁ и t₂ теплообменивающихся поверхностей

Значения температурного множителя в практически значимом для расчета теплопотерь здания диапазоне температур приведены на рис. 23. Для условий помещения, где значения температуры поверхностей сравнительно мало отличаются друг от друга, при вычислениях температурного множителя можно использовать эмпирическую формулу, предложенную В.Н. Богословским [21]:

b_1-2 = 0,81 + (t₁ + t₂)×0,005.                                                                                        (3.47)

После введения температурного множителя лучистый поток от поверхности 1 к поверхности 2 примет вид

Q_1-2 = C_oe_пр,1-2b_1-2φ_1-2 A₁(t₁ - t₂).                                                                                 (3.48)

3.3.5. Радиационная температура окружающих поверхностей

При расчете теплопотерь наибольший интерес вызывает лучистый поток на наружное ограждение со всех окружающих поверхностей. Если в помещении насчитывается I поверхностей, то лучистый тепловой поток, уходящий с внутренней поверхности наружного ограждения 1 в сторону окружающих ее поверхностей, Q₁, Вт, определяется по формуле

Q₁ = C_o Σe_пр,1-2φ_1-2b_1-2 A₁(t₁ - t_i), (i = 2, 3,..., I).                                                         (3.49)

Принято считать, что приведенные коэффициенты излучения для всех пар поверхностей в помещении одинаковы и приблизительно равны e_пр = 0,93·0,93 = 0,865. Температурные множители для всех пар поверхностей также практически одинаковы. Тогда при раскрытии скобок, получается

Q₁ = C_oe_прbA₁t₁ Σφ_1-i - C_oe_прbA₁Σt_iφ_1-i.                                                                      (3.50)

По закону замкнутости лучистых потоков Σφ_1-i = 1. Величину Σt_iφ_1-i принято называть радиационной температурой t_rl, °С, относительно поверхности 1:

t_rl = Σt_iφ_1-i                                                                                                                    (3.51)

Радиационная температура является усредненной температурой поверхностей, окружающих поверхность 1 (по признаку эквивалентности лучистого теплообмена поверхности 1 со всеми окружающими). При усреднении температура каждой поверхности берется в доле, равной коэффициенту облученности с поверхности 1 на эту поверхность, что отвечает физическому смыслу коэффициента φ_1-i. (Зачастую для упрощения расчетов радиационная температура определяется при усреднении температуры окружающих поверхностей по их площади, как это показано в п. 2.1.)

Теперь формула (3.49) может быть переписана в более компактном виде:

Q₁ = C_oe_прbA₁(t₁ - t_rl).                                                                                                 (3.52)

3.3.6. Коэффициент лучистого теплообмена

В практике расчетов теплового потока при лучистом теплообмене используют упрощенную формулу. Интенсивность передачи теплоты излучением q_л, Вт/м², определяется разностью температур поверхностей, участвующих в лучистом теплообмене:

q_л = α_л(t₁ - t₂),                                                                                                             (3.53)

где t₁ и t₂ - температура поверхностей, обменивающихся лучистой теплотой, °С;

α_л - коэффициент лучистого теплообмена на поверхности стенки, Вт/(м²·°С).

Как следует из формулы (3.48), коэффициент лучистого теплообмена между двумя поверхностями α_л,1-2, Вт/(м²·°С), определяется по формуле

α_л,1-2 = C_ob_1-2e_пр,1-2φ_1-2                                                                                                                                  (3.54)

Коэффициент лучистого теплообмена равен плотности теплового потока, передаваемого излучением от поверхности 1 к поверхности 2 при разности температур поверхностей в 1 °С.

Если в расчет не вводить описанных выше допущений, то более полно коэффициент лучистого теплообмена может быть записан исходя из формулы (3.45):

                                                                        (3.55)

Каждая поверхность в помещении обменивается лучистой теплотой со всеми окружающими ее поверхностями. Коэффициент лучистого теплообмена между одной поверхностью 1 и окружающими поверхностями i α_л,1, Вт/(м²·°С), принято относить к этой одной, поэтому для любой поверхности, обращенной в помещение, можно вывести формулу

                                                                    (3.56)

или

α_л,1 = C_oΣb_1-ie_пр,1-iφ_1-i                                                                                                   (3.57)

Средняя температура внутренних поверхностей ограждений равна радиационной температуре. Коэффициент лучистого теплообмена поверхности 1 в соответствии с формулой (3.52) равен

α_л,1 = C_obe_пр.                                                                                                                (3.58)

Если принять разность температур между внутренними поверхностями наружного ограждения и окружающих внутренних ограждений последовательно равной 2,4,6 °С при температуре внутренних ограждений 20 °С, то температурный множитель примет соответственно значения b = 1, b = 0,99, b = 0,98, а коэффициенты лучистого теплообмена будут соответственно равны α_л,1  = 5,67·0,865·1 = 4,9 Вт/(м²·°С); α_л,1 = 5,67·0,865·0,99 = 4,85 Вт/(м²·°С); α_л,1 = 5,67·0,865·0,98 = 4,8 Вт/(м²·°С).

Следует иметь в виду, что при более аккуратном отношении к величине приведенного коэффициента излучения между отдельными парами поверхностей разброс значений коэффициентов лучистого теплообмена получится несколько большим.

3.4. Теплопередача через многослойную стенку

3.4.1. Основные понятия и определения

Процесс передачи теплоты от теплой среды к холодной через разделяющее их ограждение происходит всеми видами теплообмена: на поверхностях имеют место конвективный и лучистый теплообмен, а в материальных слоях - теплопроводность. Как уже было отмечено, такой сложный процесс называется теплопередачей.

При расчете теплопередачи через наружные ограждения в инженерной практике принято не разделять лучистую и конвективную составляющие в общем теплообмене на поверхностях. Считается, что на внутренней поверхности наружного ограждения в отапливаемом помещении происходит тепловосприятие, оцениваемое общим коэффициентом α_в, Вт/(м²·°С), а на наружной поверхности - теплоотдача, интенсивность которой определяется коэффициентом теплоотдачи α_н, Вт/(м²·°С). Причем коэффициенты теплоотдачи (теплообмена) на наружной и внутренней поверхностях ограждения равны сумме коэффициентов лучистого и конвективного теплообмена с каждой стороны:

α_в = α_к.в + α_л.в; α_н = α_к.н + α_л.н.                                                                                     (3.59)

Величины, обратные коэффициентам теплоотдачи, принято называть сопротивлениями теплообмену на внутренней R_в, м²·°С/Вт, и наружной R_н, м²·°С/Вт, поверхностях ограждения:

                                                                                                     (3.60)

Рис. 24. Распределение температуры при теплопередаче через многослойную стенку

Если с одной стороны многослойной стенки, состоящей из п слоев, поддерживается температура t_в, а с другой стороны t_н < t_в, то возникает тепловой поток q, Вт/м² (рис. 24). Этот тепловой поток движется от среды с температурой t_в к среде с температурой t_н, проходя последовательно от внутренней среды к внутренней поверхности с температурой τ_в:

                                                                                                            (3.61)

затем от внутренней поверхности сквозь 1-й слой с термическим сопротивлением R₁ м²·°С/Вт, к стыку 1-го и 2-го слоев:

                                                                                                            (3.62)

после этого через все остальные слои:

                                                                                                            (3.63)

и, наконец, от наружной поверхности с температурой τ_н к наружной среде с температурой t_н:

                                                                                                          (3.64)

где R_i - термическое сопротивление слоя с номером i, м²·°С/Вт;

t_i-1 - температура на стыке слоев с номерами i-1 и i, °С;

t_i - температура на стыке слоев с номерами i и i+1, °С.

Переписав полученные равенства относительно разности температур и сложив их, получим

t_в - t_н = q(R_в + R₁ + R₂ + ... + R_i + ... + R_n + R_н).                                                          (3.65)

Выражение в скобках - сумма термических сопротивлений слоев ограждения и сопротивлений теплообмену на его поверхностях - называется общим сопротивлением теплопередаче ограждения R_о, м²·°С/Вт:

R_о = R_в + ΣR_i + R_н,                                                                                                       (3.66)

а сумма термических сопротивлений отдельных слоев ограждения - его термическим сопротивлением R_т, м²·°С/Вт:

R_т = R₁ + R₂ + ... + R_в.п + ... + R_n,                                                                                 (3.67)

где R₁, R₂, ..., R_n - термические сопротивления отдельных слоев ограждающей конструкции, м²·°С/Вт; определяются по формуле (3.3);

R_в.п - термическое сопротивление замкнутой воздушной прослойки, м²·°С/Вт; принимается по табл. 12.

Из формулы (3.65) следует, что тепловой поток q, Вт/м², проходящий через ограждение, пропорционален разности температур сред по разные стороны ограждения (t_в - t_н) и обратно пропорционален общему сопротивлению теплопередаче:

                                                                                                                  (3.68)

По физическому смыслу общее сопротивление теплопередаче ограждения R_о - это разность температур, °С, по разные стороны от ограждения, которая формирует проходящий через него тепловой поток в 1 Вт/м².

Величина, обратная сопротивлению теплопередаче, названа коэффициентом теплопередачи К, Вт/(м²·°С):

                                                                                                                      (3.69)

Коэффициент теплопередачи ограждения К равен плотности теплового потока, проходящего сквозь ограждение, при разности температур сред по разные стороны от него в 1 °С.

Следовательно, тепловой поток q, Вт/м², проходящий через ограждение за счет теплопередачи, определяется по формуле

q = K(t_в - t_н).                                                                                                               (3.70)

3.4.2. Термическое сопротивление воздушной прослойки

Для единообразия сопротивление теплопередаче воздушных прослоек называют термическим сопротивлением.

Схема передачи теплоты через воздушную прослойку представлена на рис. 25.

Рис. 25. Схема передачи теплоты через воздушную прослойку:
1 - конвекция; 2 - излучение; 3 - теплопроводность

Тепловой поток, проходящий через воздушную прослойку, q_в.п, Вт/м², складывается из потоков, передаваемых теплопроводностью, q_т, Вт/м², конвекцией, q_к, Вт/м², и излучением, q_л, Вт/м²:

q_в.п = q_т + q_к + q_л.                                                                                                        (3.71)

При этом доля потока, передаваемого излучением, самая большая. Рассмотрим замкнутую вертикальную воздушную прослойку, на поверхностях которой разность температур составляет 5 °С. С увеличением толщины прослойки от 10 до 200 мм доля теплового потока за счет излучения возрастает от 60 до 80 %. Доля теплоты, передаваемой путем теплопроводности, падает от 38 до 2 %, а доля конвективного теплового потока возрастает от 2 до 20 % [13].

Прямой расчет этих составляющих достаточно сложен. В табл. 12 приводятся данные о термических сопротивлениях замкнутых воздушных прослоек, взятые из СП 23-101-2004 [7], которые были получены в 50-х годах XX века К.Ф. Фокиным [13] по результатам экспериментов М.А. Михеева.

Таблица 12

Термическое сопротивление замкнутой воздушной прослойки

Примечание. При наличии на одной или обеих поверхностях воздушной прослойки теплоотражающей металлической фольги термическое сопротивление следует увеличить в два раза.

При проектировании ограждений с замкнутыми воздушными прослойками в [13] рекомендуется учитывать следующие выводы из исследований:

• эффективными в теплотехническом отношении являются прослойки небольшой толщины;

• рациональнее делать в ограждении несколько прослоек малой толщины, чем одну большой;

• воздушные прослойки желательно располагать ближе к наружной поверхности ограждения, т.к. при этом в зимнее время уменьшается тепловой поток излучением;

• вертикальные прослойки в наружных стенах необходимо перегораживать горизонтальными диафрагмами на уровне междуэтажных перекрытий;

• для сокращения теплового потока, передаваемого излучением, одну из поверхностей прослойки можно покрывать алюминиевой фольгой с коэффициентом излучения около 0,05. Покрытие фольгой обеих поверхностей воздушной прослойки практически не уменьшает передачу теплоты.

Рис. 26. Кривые распределения температуры при стационарном тепловом режиме: а - в масштабе толщин; б - в масштабе термических сопротивлений: δ₁, δ₂, δ₃, - толщины слоев, м; R₁; R₂, R₃ - термические сопротивления слоев, м²·°С/Вт; R_н, R_в - сопротивления теплообмену на наружной и внутренней поверхностях стенки

3.4.3. Распределение температуры по сечению ограждения

Важной практической задачей является расчет распределения температуры по сечению ограждения (рис. 26). Из дифференциального уравнения (3.1) следует, что оно линейно относительно сопротивления теплопередаче, поэтому можно записать температуру t_x, °С, в любом сечении ограждения:

                                                                      (3.72)

где R_в-х и R_н-х - сопротивление теплопередаче соответственно от внутреннего воздуха до точки х и от наружного воздуха до точки х, м²·°С/Вт.

3.4.4. Коэффициенты теплоотдачи на внутренней и наружной поверхностях ограждения

Величина коэффициента теплообмена на внутренней поверхности наружного ограждения важна как с точки зрения определения общего сопротивления теплопередаче ограждения, так и для нахождения температуры на внутренней поверхности ограждения. Причем в последнем случае роль величины коэффициента α_в существенна. Расчетные значения коэффициентов теплоотдачи внутренней поверхности наружного ограждения по СНиП 23-02-2003 [1] приведены в табл. 13.

Таблица 13

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции

Таблица 14

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции

Значения коэффициентов теплоотдачи на внутренней поверхности ограждающих конструкций рекомендованы для проектирования с 1952 года, т.е. задолго до 2000 года, когда были приняты для строительства повышенные требования к теплозащите зданий. Поэтому эти величины больше пригодны для теплотехнических расчетов зданий, построенных до 2000 года. В связи с тем что в современных зданиях требования к сопротивлению теплопередаче наружных ограждающих конструкций резко повышены, разность температур на их внутренней поверхности и воздуха сократилась. Расчеты [31] показывают, что значение α_в для наружных стен находится в пределах 6,5-7,5 Вт/(м²·°С); для потолков верхних этажей - 5-7 Вт/(м²·°С); для полов по грунту, над проездами и под эркерами и над неотапливаемыми подвалами - 4,5-6,5 Вт/(м²·°С). Полученные в [31] значения α_в в соответствии с формулой (3.59) определялись сложением коэффициентов конвективного теплообмена α_к по формулам (3.10)-(3.12) для турбулентного течения воздуха в пограничном слое у ограждения и коэффициента лучистого теплообмена α_л, определенного по формуле (3.56). В [25] предлагается принимать коэффициенты теплообмена на внутренней поверхности наружных ограждений исходя из ламинарного течения у поверхности по формулам (3.14)-(3.16). Для наружных стен величину α_в рекомендуется принимать 6,25-6,75 Вт/(м²·°С) при увеличении разности температур воздуха и внутренней поверхности ограждения от 2 до 6 °С.

В СП 23-101-2004 [7] приводятся рекомендации по значениям коэффициентов теплоотдачи внутренней поверхности ограждений «теплых» чердаков: наружных стен α_в = 8,7 Вт/(м²·°С); покрытий 7-9-этажных домов α_в = 9,9 Вт/(м²·°С); 10-12-этажных домов α_в = 10,5 Вт/(м²·°С); 13-16-этажных домов α_в = 12,0 Вт/(м²·°С).

Коэффициенты теплоотдачи наружной поверхности α_н ограждающих конструкций по СП 23-101-2004 [7] представлены в табл. 14. Если в ограждающей конструкции имеется воздушная прослойка, вентилируемая наружным воздухом, на поверхности, обращенной в сторону воздушной прослойки, принимается коэффициент теплоотдачи α_н = 10,8 Вт/(м²·°С).

Глава 4. Требуемое сопротивление теплопередаче наружного ограждения

4.1. Показатели теплозащиты здания

СНиП 23-02-2003 [1] устанавливает три показателя тепловой защиты здания:

1. Приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций.

2. Перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций, а также значение температуры на внутренней поверхности ограждения, которое должно быть выше температуры точки росы (санитарно-гигиенический показатель).

3. Удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждений здания с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя.

Выбор теплозащитных показателей здания осуществляется по одному из двух альтернативных подходов, изложенных в СНиП 23-02-2003 [1]:

• предписывающему (нормативные требования предъявляются к отдельным элементам теплозащиты здания: наружным стенам, полам над неотапливаемыми пространствами, покрытиям и чердачным перекрытиям, окнам, входным дверям и т. п.);

• потребительскому (сопротивление теплопередаче ограждений может быть снижено по отношению к предписывающему уровню при условии, что проектный удельный расход тепловой энергии на отопление здания ниже нормативного).

Санитарно-гигиенические требования должны выполняться всегда. В зданиях производственного назначения допускается проектирование только по предписывающему варианту.

4.2. Предписывающий подход к выбору сопротивления теплопередаче наружных ограждений

По предписывающему подходу для ограждений помещений с температурой внутреннего воздуха выше 12 °С сопротивление теплопередаче наружных ограждений R_req, м²·°С/Вт, следует принимать не менее нормируемых значений, определяемых по табл. 4 СНиП 23-02-2003 [1] и приведенных в табл. 15 настоящей книги.

В жилых зданиях требуемое сопротивление теплопередаче наружных ограждений, не относящихся непосредственно к квартирам: лестничных клеток, лестнично-лифтовых холлов, отапливаемых технических этажей и отдельных помещений, - следует принимать по строке 2 - как для общественных помещений.

Значения сопротивления теплопередаче наружных ограждений, представленные в табл. 15, отражают уровень второго этапа повышения требований к теплозащите, введенного с 2000 года Госстроем России. Величины требуемых сопротивлений теплопередаче R_req приводятся в таблице в соответствии с назначением здания и ограждения, а также с числом градусо-суток отопительного периода. Градусо-сутки отопительного периода D_d, °С·сут, определяются по формуле

D_d = (t_в - t_о.п)z_о.п,                                                                                                         (4.1)

где t_в - расчетная температура внутреннего воздуха для основных помещений здания, °С; принимается по пп. 2.4 (табл. 9), 2.5;

t_о.п, z_о.п - соответственно средняя температура, °С, и продолжительность, сут, отопительного периода в районе строительства; принимаются по СНиП 23-01-99* [3].

Таблица 15

Требуемые значения сопротивления теплопередаче ограждающих конструкций

Значения R_req, м²·°С/Вт, для величин D_d, °С·сут, отличающихся от табличных, определяются по формуле

R_req = aD_d + b,                                                                                                              (4.2)

где a, b - коэффициенты, значения которых принимаются по табл. 15 для соответствующих групп зданий (кроме графы 6 группы зданий 1, где для интервала до 6000 °С·сут а = 0,000075, b = 0,15, для интервала 6000-8000 °С·сут а = 0,00005, b = 0,3, для интервала свыше 8000 °С·сут а = 0,000025, b = 0,5.

Требуемые значения сопротивления теплопередаче чердачных и цокольных перекрытий, отделяющих помещения здания от неотапливаемых пространств с температурой t_c, которая лежит между расчетными значениями наружной t_н и внутренней t_в (t_н < t_c < t_в) следует уменьшать умножением величин, указанных в табл. 15, графе 5, на коэффициент п. При этом расчетную температуру воздуха t_c на теплом чердаке, в подвале, остекленной лоджии или на балконе определяют из расчета теплового баланса. Коэффициент и в этом случае рассчитывается по формуле

                                                                                                                  (4.3)

Для холодных чердаков и подвалов коэффициент п принимается по табл. 17 СНиП 23-02-2003 [1].

До 1994 года ограждения имели сопротивление теплопередаче, обеспечивающее нижнюю санитарно-гигиеническую границу. При расчете требуемого сопротивления теплопередаче ограждений R_req, м²·°С/Вт, исходили из поддержания в заданных пределах разности температур внутренней поверхности ограждения и внутреннего воздуха в расчетный зимний период:

                                                                                                           (4.4)

где п - коэффициент положения ограждения относительно наружного воздуха, уменьшающий разность температур для ограждений, не соприкасающихся с наружным воздухом (табл. 16);

Δt^н - нормируемый перепад температур внутреннего воздуха и внутренней поверхности ограждения (табл. 17);

α_в - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции (табл. 13).

Таблица 16

Коэффициент положения ограждения относительно наружного воздуха

Таблица 17

Нормируемый перепад температур внутреннего воздуха и внутренней поверхности наружного ограждения

Примечания:

1. t_в - то же, что в формуле (4.1).

2. t_т.р - температура точки росы, °С; при расчетной температуре t_в и относительной влажности φ_в принимается в соответствии с п. 2.4.

Теперь формула (4.4) применяется для определения сопротивления теплопередаче наружных ограждений (кроме окон) производственных зданий с большими избытками теплоты, зданий, предназначенных для сезонной эксплуатации (весной или осенью), а также зданий с расчетной температурой внутреннего воздуха 12 °С и ниже. Формула (4.4) определяет норму сопротивления теплопередаче внутренних ограждений здания, если разность температур разделяемых помещений равна 6 °С и выше. При этом за температуры наружного t_н и внутреннего t_в воздуха принимаются расчетные значения для помещений, разделенных ограждением, а коэффициент и приравнивается к 1. Однако получаемые в этом случае величины требуемого сопротивления теплопередаче ограждений получаются значительно ниже, чем того требует табл. 15. Поэтому для соблюдения единообразия в подходе к выбору сопротивления теплопередаче ограждений и для уменьшения теплопотерь основных функциональных помещений Московская государственная экспертиза (МГЭ) рекомендует требуемое сопротивление теплопередаче для внутренних ограждений определять по табл. 15, вводя понижающий коэффициент п, рассчитываемый по формуле (4.3), в которой t_c - температура помещения с более низкой температурой [32].

Сопротивление теплопередаче входных дверей в здание R_нд, м²·°С/Вт, должно быть не менее

R_нд,req = 0,6 R_нc,req,                                                                                                        (4.5)

где R_нc,req - требуемое сопротивление теплопередаче наружной стены, м²·°С/Вт; рассчитывается по формуле (4.4).

При расчете R_нд,req для входных дверей в одноквартирные дома коэффициент 0,6 в формуле (4.5) заменяется на 0,8.

При остекленности фасада в жилых зданиях более 18 %, а в общественных зданиях более 25% нормируемое сопротивление теплопередаче окон увеличивается по сравнению с требуемым по табл. 4 до 0,51 м²·°С/Вт при 3500 °С·сут и ниже; 0,56 м²·°С/Вт при более 3500 °С·сут, но ниже 5200 °С·сут; 0,65 м²·°С/Вт при более 5200 °С·сут, но ниже 7000 °С·сут и 0,81 м²·°С/Вт при более 7000 °С·сут.

При доле остекления фасада выше 25 % в лечебно-профилактических и детских дошкольных учреждениях в Москве приведенное сопротивление теплопередаче окон (кроме мансардных) должно быть не ниже 0,65 м²·°С/Вт [32].

В проекте МГСН 2.01-99* [12] для Москвы требуемое сопротивление теплопередаче светопрозрачных конструкций R_ок,req, м²·°С/Вт, следует принимать:

• для окон, балконных дверей и витражей (кроме зданий поликлиник, лечебных учреждений, домов-интернатов и дошкольных учреждений) - 0,54 м²·°С/Вт;

• для окон, балконных дверей и витражей зданий поликлиник, лечебных учреждений и домов-интернатов - 0,55 м²·°С/Вт;

• для окон, балконных дверей и витражей зданий дошкольных учреждений, а также плавательных бассейнов для детей - 0,57 м²·°С/Вт;

• для глухой части балконных дверей - 0,81 м²·°С/Вт;

• для входных дверей квартир, расположенных выше первого этажа, - 0,55 м²·°С/Вт;

• для входных дверей одноквартирных зданий и квартир, расположенных на первых этажах многоквартирных зданий, а также зданий с малыми производствами бытового назначения и ворот помещений для хранения автомобилей в жилых зданиях - 1,2 м²·°С/Вт.

4.3. Потребительский подход к выбору сопротивления теплопередаче наружных ограждений

По потребительскому подходу для определения теплозащиты здания необходимо выполнить расчет удельного расхода тепловой энергии на отопление жилых и общественных зданий за отопительный период , Вт/м². Процедура этого расчета, приведенная в СНиП 23-02-2003 [1], учитывает не только принимаемое сопротивление теплопередаче наружных ограждений, но и объемно-планировочные решения здания, а также вид и возможности регулирования систем поддержания микроклимата в помещениях. Величина  определяется исходя из расхода тепловой энергии на отопление здания в течение отопительного периода , кВт·ч/м². Основные положения показанной в СНиП 23-02-2003 [1] методики расчета теплопотерь за отопительный период приведены в главе 10.

Сопротивление теплопередаче наружных ограждений можно снижать в сравнении с величинами, указанными в табл. 15, пока удельный расход тепловой энергии на отопление здания не превысит нормируемый. Однако сопротивление теплопередаче отдельных элементов ограждения не должно быть ниже минимальных величин, определяемых по формуле (4.6) для стен жилых и общественных зданий и по формуле (4.7) для остальных ограждающих конструкций, кроме окон и входных дверей:

R_min = 0,63R_req;                                                                                                             (4.6)

R_min = 0,8R_req.                                                                                                               (4.7)

Сопротивление теплопередаче окон и дверей может быть понижено на 5 % в сравнении со значениями, указанными в табл. 15.

Для производственных зданий не существует норм удельного теплопотребления системами отопления и вентиляции, поэтому понижать сопротивление теплопередаче по сравнению с приведенными в табл. 15 данными нельзя (кроме заполнений световых проемов: окон, витражей, балконных дверей и фонарей, - сопротивление теплопередаче которых может понижаться на 5 %).

4.4. Пример выбора требуемых сопротивлений теплопередаче наружных ограждений для Москвы

В качестве примера в табл. 18 приведены для Москвы значения требуемых и минимально допустимых сопротивлений теплопередаче ограждений в жилых и общественных зданиях.

Таблица 18

Требуемое сопротивление теплопередаче ограждений для Москвы

* В соответствии с требованиями МГСН 2.01-99* [12].

Глава 5. Приведенное сопротивление теплопередаче ограждения

5.1. Приведенное сопротивление теплопередаче однослойных и многослойных ограждений

5.1.1. Учет внутренних связей в ограждении и примыкания ограждений друг к другу с помощью коэффициента теплотехнической однородности

В п. 3.4.1 описан расчет общего сопротивления теплопередаче многослойного ограждения, в котором теплопередача может считаться одномерной. Однако современные наружные стены и другие ограждения имеют сложную конструкцию, в которой возмущается температурное поле, делая его двухмерным или даже трехмерным. Для таких ограждений величина общего сопротивления теплопередаче, определенная по формуле (3.66), называется условной , м²·°С/Вт, а в качестве расчетного принимается приведенное сопротивление теплопередаче наружного ограждения R_о, м²·°С/Вт, т.е. общее сопротивление теплопередаче такого ограждения с одномерным температурным полем, которое в среднем по площади имеет ограждение с неодномерным температурным полем.

Приведенное сопротивление теплопередаче R_о не ниже требуемого R_req достигается за счет толщины утеплителя. Однако R_о зависит не только от характеристики материалов и толщины слоев, составляющих ограждение, но и от наличия внутренних связей конструкции, являющихся теплопроводными включениями, а также от того, как и какие именно другие ограждения примыкают к расчетному. Эти факторы учитываются с помощью коэффициента теплотехнической однородности r, который показывает долю приведенного сопротивления теплопередаче от условного:

                                                                                                                      (5.1)

Для различных ограждений величина коэффициента теплотехнической однородности в зависимости от их конструкции колеблется в пределах 0,65-0,98. Коэффициент теплотехнической однородности r также может быть рассчитан как произведение коэффициентов, оценивающих различные факторы, возмущающие однородное температурное поле:

r = r₁r₂,                                                                                                                        (5.2)

где r₁, r₂ - коэффициенты соответственно оценки внутренних креплений в ограждении и примыкания других ограждений к расчетному.

Для некоторых случаев внутренних креплений в ограждении имеются эмпирические формулы, приведенные в СП 23-101-2004 [7].

Оценка коэффициента r₁ связана с расчетом трехмерного температурного поля неоднородного ограждения.

Ниже представлены значения коэффициента теплотехнической однородности для ряда конструкций наружных стен по данным расчета. Большие значения коэффициентов относятся к утеплителю с коэффициентом теплопроводности λ = 0,08 Вт/(м·°С), меньшие - с коэффициентом теплопроводности λ = 0,03 Вт/(м·°С). Следует иметь ввиду, что чем толще слой утеплителя, тем ниже значение r₁. Большей плотности конструктивных слоев соответствуют более высокие значения r₁.

Для двухслойных стен с конструктивным слоем плотностью от 600 до 2500 кг/м³ и эффективным утеплителем на прямых металлических связях диаметром не более 3 мм с шагом 600 мм, закрепленных на дюбелях, r₁ = 0,95-0,98.

Для трехслойных стен с наружным кирпичным слоем и слоем эффективного утеплителя с прямым анкерным креплением (крепление в шов кладки через 6 слоев по вертикали, шаг по горизонтали - 600 мм, диаметр анкера не более 6 мм):

1. При внутреннем ячеистобетонном слое плотностью 600 кг/м³:

• при толщине утеплителя 100 мм r₁ = 0,78-0,91;

• при толщине утеплителя 150 мм r₁ = 0,77-0,90;

• при толщине утеплителя 200 мм r₁ = 0,75-0,88.

2. При внутреннем кирпичном слое r₁ = 0,78-0,92.

3. При внутреннем железобетонном слое r₁ = 0,79-0,93.

Для учета крепления утеплителя металлическими связями диаметром 3 мм снизу к цокольному перекрытию, перекрытию под эркером или над проездом со штукатуркой по утеплителю r₁ = 0,84-0,90.

Наличие оконных откосов в стенах, опорных «стаканов» зенитных фонарей в покрытиях учитывается коэффициентом теплотехнической однородности r₂ = 0,90-0,95 в зависимости от протяженности откосов. Присутствие вытяжных вентиляционных шахт (в том числе и над канализационными стояками и мусоропроводами) оценивается коэффициентом r₂ = 0,90-0,95 в зависимости от суммарного периметра этих шахт.

Если в конструкции стен применяется кладка из ячеистобетонных, керамзитобетонных и полистиролбетонных блоков, следует учитывать цементные или клеевые швы кладки. Дело в том, что для кирпичной кладки в нормативных таблицах СП 23-101-2004 [7] даются коэффициенты теплопроводности с учетом швов. Для ячеистого бетона, керамзитобетона, полистиролбетона приводятся теплотехнические характеристики массивов материалов. Цементные и клеевые швы имеют теплопроводность значительно более высокую, чем массив материала, а следовательно, сопротивление теплопередаче слоя уменьшается.

Для учета цементных швов (как правило, толщиной не менее 10 мм из-за неровностей на гранях блоков) можно принимать коэффициент теплопроводности кладки из ячеистобетонных блоков на 15-25 %, а для полистиролбетонных блоков на 30-45 % выше коэффициента теплопроводности соответственно ячеистого бетона и полистиролбетона (чем меньше плотность материала блока, тем выше надбавка к коэффициенту теплопроводности).

5.1.2. Учет неоднородности конструкции методом сложения проводимостей

В СП 23-101-2004 [7] для плоских ограждающих конструкций с включениями более 50 % от толщины ограждения, теплопроводность которых не превышает теплопроводности основного материала более чем в 10 раз, приведенное термическое сопротивление теплопередаче R_т определяется методом сложения проводимостей по следующему алгоритму:

1. Плоскостями, параллельными направлению теплового потока, ограждающая конструкция (или ее часть) условно разрезается на участки, из которых одни могут быть однородными (однослойными) - из одного материала, а другие - неоднородными - из слоев с различными материалами. Термическое сопротивление ограждающей конструкции R_а.т, м²·°С/Вт, определяется по формуле

                                                                                                              (5.3)

где А_i - площадь i-го участка характерной части ограждения, м²;

R_i - приведенное сопротивление теплопередаче i-го участка, м²·°С/Вт; определяется по формуле (3.3) для однослойных участков или по формуле (3.63) для многослойных;

m - число участков ограждающей конструкции с различным приведенным сопротивлением теплопередаче.

2. Плоскостями, перпендикулярными направлению теплового потока, ограждающая конструкция (или ее часть, принятая для определения R_в.т) условно разрезается на слои, из которых одни могут быть однородными, а другие неоднородными. Термическое сопротивление однородных слоев определяется по формуле (3.3), неоднородных - по формуле (5.3). Термическое сопротивление всей конструкции R_в.т, м²·°С/Вт, определяется как сумма термических сопротивлений однородных и неоднородных слоев по формуле (3.67).

3. Приведенное термическое сопротивление ограждающей конструкции R_т, м²·°С/Вт, определяется по формуле

                                                                                                        (5.4)

5.1.3. Пример определения приведенного термического сопротивления неоднородной конструкции методом сложения проводимостей

Расчет приведенного термического сопротивления пустотной панели перекрытия представлен для двух случаев: когда пустотная панель является основанием чердачного перекрытия и когда она несущая часть перекрытия над неотапливаемым подвалом. Плита выполнена из железобетона с коэффициентом теплопроводности l_А = 1,92 Вт/(м·°С). Поперечное сечение плиты с размерами и расчетная схема сечения приведены на рис. 27.

1. Для простоты расчета принимаем схему сечения плиты с квадратными отверстиями в плите вместо круглых. Так, сторона эквивалентного по площади квадрата (А_квадр – А_круга):

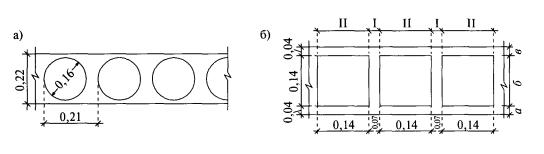

Рис. 27. Поперечное сечение плиты (а) и расчетная схема (б)

2. Выделяем регулярный элемент и делим его плоскостями, параллельными тепловому потоку. Получаем два параллельных участка. Участок I - однородный, участок II - многослойный, состоящий из двух одинаковых по толщине слоев а и в, а также горизонтальной воздушной прослойки. Сопротивления теплопередаче этих участков R_I и R_II соответственно равны:

Термическое сопротивление воздушной прослойки R_в.т находим по табл. 12:

• для панели чердачного перекрытия горизонтальная воздушная прослойка с потоком теплоты снизу вверх отделена от холодного чердака слоем утеплителя, поэтому в ней воздух находится при положительной температуре. Для прослойки толщиной 0,14 м в этих условиях R_в.п = 0,15 м²·°С/Вт. Следовательно, R_II = 0,04 + 0,15 = 0,19 м²·°С/Вт;

• для панели перекрытия над неотапливаемым подвалом с утеплителем, лежащим под железобетонной плитой, горизонтальная воздушная прослойка от холодного техподполья отделена слоем утеплителя, поэтому в ней воздух находится при положительной температуре. Для прослойки толщиной 0,14 м в этих условиях при потоке теплоты сверху вниз R_в.п = 0,19 м²·°С/Вт. Следовательно, R_II = 0,04 + R_в.п = 0,04 + 0,19 = 0,23 м²·°С/Вт.

Сопротивление теплопередаче всего регулярного элемента при разбивке его плоскостями, параллельными тепловому потоку, определяем по формуле (5.3):

• для чердачного перекрытия

• для перекрытия над подвалом

3. Делим регулярный элемент плоскостями, перпендикулярными тепловому потоку (см. рис. 27 на схеме справа), и получаем три параллельных участка. Участки а и в - однородные, участок б - неоднородный, состоящий из горизонтальной воздушной прослойки и слоя железобетона шириной I = 0,07 м и толщиной б = 0,14 м  Определяем сопротивление теплопередаче этих участков:

R_б определяем по формуле (5.3):

• для чердачного перекрытия

• для перекрытия над подвалом

Сопротивление теплопередаче всего регулярного элемента R_в.т, м²·°С/Вт, при разбивке его плоскостями, перпендикулярными тепловому потоку, определяем по формуле (3.63):

R_в.т = 2· R_а + R_б = 2·0,02 + R_б;

• для чердачного перекрытия

R_в.т = 2·0,02 + 0,109 = 0,149 м²·°С/Вт;

• для перекрытия над подвалом

R_в.т = 2·0,02 + 0,122 = 0,162 м²·°С/Вт.

Приведенное термическое сопротивление теплопередаче плиты R_т, м²·°С/Вт, определяется по формуле (5.4):

• для чердачного перекрытия

• для перекрытия над подвалом

Полученные значения используются как известные величины при дальнейшем определении толщины изоляции в указанных перекрытиях.

5.1.4. Процедура определения толщины утеплителя в ограждении

Основным требованием к выбору толщины слоя утеплителя в ограждении с известным составом является выполнение условия: приведенное сопротивление теплопередаче R_о должно быть не меньше требуемого сопротивления теплопередаче ограждения R_req. Для этого:

1. Находим требуемое сопротивление теплопередаче наружного ограждения R_req, м²·°С/Вт.

2. Принимаем значение r по п. 5.1.1.

3. Вычисляем требуемое условное сопротивление теплопередаче , м²·°С/Вт:

                                                                                                              (5.5)

4. Зная район строительства и тепловлажностные условия в проектируемом здании, определяем по табл. 10 влажностные условия эксплуатации ограждений.

5. Вычисляем требуемое сопротивление теплопередаче утеплителя , м²·°С/Вт:

                                                                            (5.6)

где  - сумма термических сопротивлений всех слоев ограждения без слоя утеплителя, определенных с учетом коэффициентов теплопроводности материалов, принятых по графе А или Б в соответствии с влажностными условиями эксплуатации ограждения, м²·°С/Вт.

6. Находим расчетную толщину утеплителя δ_ут м:

                                                                                                               (5.7)

где λ_ут - коэффициент теплопроводности материала утеплителя, Вт/(м·°С); определяется по табл. Д.1 СП 23-101-2004 [7] или по [15, 16] для выявленных условий эксплуатации ограждений А или Б.

7. Принимаем конструктивное значение толщины утеплителя δ_ут. Дело в том, что некоторые утеплители выпускаются с определенной номенклатурой толщины, например, с шагом, равным 1 см. Возможны и другие требования.

8. Определяем фактическое условное сопротивление теплопередаче ограждения , м²·°С/Вт:

                                                                                              (5.8)

где  - сумма термических сопротивлений всех слоев ограждения, в том числе и слоя утеплителя, принятой конструктивной толщины, м²·°С/Вт.

9. Определяем фактическое приведенное сопротивление теплопередаче ограждения R_о, м²·°С/Вт:

                                                                                                                  (5.9)

10. Проверяем выполнение условия

R_о ³ R_req.                                                                                                                      (5.10)

5.1.5. Пример определения толщины утеплителя и приведенного сопротивления теплопередаче многослойной ограждающей конструкции

Район строительства - Москва. Объект строительства - административное здание.

Требуется определить толщину утеплителя и вычислить приведенное сопротивление теплопередаче следующей многослойной наружной стены с металлическими связями d = 6 мм (шаг раскладки - 0,6 м) (рис. 28):

Рис. 28. Схема многослойной стены со стержневыми связями

Таблица 19

Слои ограждающей конструкции

По примеру п. 1.7 район строительства относится к нормальной влажностной зоне, а по примеру п. 2.6 в здании поддерживается сухой влажностный режим.

1. Определяем расчетное требуемое сопротивление теплопередаче для наружных стен административного здания:

R_нс,req  = 2,68 м²·°С/Вт (табл. 18).

2. По табл. 10 при сухом влажностном режиме помещения и нормальной зоне влажности района строительства все ограждения объекта находятся в условиях эксплуатации А.

3. По табл. Д.1 СП 23-101-2004 [7] находим следующие данные:

Таблица 20

Теплотехнические показатели строительных материалов

4. Требуемое условное сопротивление теплопередаче находим по формуле (5.5):

где - требуемое сопротивление теплопередаче конструкции без учета теплопроводных включений (гибких связей), м²·°С/Вт;

r - коэффициент теплотехнической однородности, «глади», «глухой» части стены. В рассматриваемом варианте специальным расчетом определено, что r = 0,87 (см. п. 5.1.1).

5. Требуемое значение сопротивления теплопередаче слоя утеплителя (минераловатных плит) определяем по формуле (5.6):

6. Расчетную толщину утеплителя находим по формуле (5.7):

7. Фактическую толщину утеплителя принимаем из конструктивных соображений

8. Приведенное сопротивление теплопередаче наружной стены находим по формулам (5.8), (5.9):

9. Проверяем выполнение условия неравенства (5.10):

R_о = 2,69 м²·°С/Вт > R_req = 2,68 м²·°С/Вт.

Фактическое приведенное сопротивление теплопередаче не меньше требуемого.

10. Таким образом, коэффициент теплопередачи стены:

5.2. Приведенное сопротивление теплопередаче окон и наружных дверей

Фактическое приведенное сопротивление теплопередаче окон, витражей, зенитных и других световых фонарей, балконных и наружных дверей принимается на основании результатов сертификационных испытаний. При их отсутствии приведенное сопротивление можно принимать по прил. Л СП 23-101-2004 [7], которое воспроизведено в табл. 21.

При выборе конструкции окна должно соблюдаться неравенство (5.10).

Таблица 21

Значения приведенного сопротивления теплопередаче R_о, коэффициента затенения непрозрачными элементами t, коэффициента относительного пропускания солнечной радиации окон, балконных дверей и фонарей к для светопрозрачной конструкции

5.3. Приведенное сопротивление теплопередаче полов и стен на грунте

Передача теплоты из помещения через конструкцию пола или стены и толщу грунта, с которыми они соприкасаются, подчиняется сложным закономерностям. Для расчета сопротивления теплопередаче конструкций, расположенных на грунте, применяют упрощенную методику. Поверхность пола и стен (при этом пол рассматривается как продолжение стены) по грунту делится на полосы шириной 2 м, параллельные стыку наружной стены и поверхности земли. Отсчет зон начинается по стене от уровня земли, а если стен по грунту нет, то зоной I является полоса пола, ближайшая к наружной стене. Следующие две полосы будут иметь номера II и III, а остальная часть пола составит зону IV. Причем одна зона может начинаться на стене, а продолжаться на полу (рис. 29).



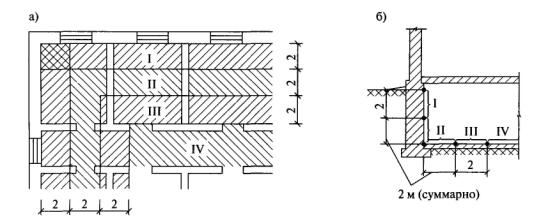

Рис. 29. Разбивка поверхности пола (а) и заглубленных частей наружных стен (б) на расчетные зоны I-IV

Пол или стена, не содержащие в своем составе утепляющих слоев из материалов с коэффициентом теплопроводности l £ 1,2 Вт/(м·°С), называются неутепленными. Сопротивление теплопередаче такого пола принято обозначать R_н.п, м²·°С/Вт. Для каждой зоны неутепленного пола предусмотрены нормативные значения сопротивления теплопередаче:

зона I - R_I = 2,1 м²·°С/Вт;

зона II - R_II = 4,3 м²·°С/Вт;

зона III - R_III = 8,6 м²·°С/Вт;

зона IV - R_IV = 14,2 м²·°С/Вт.

Если в конструкции пола, расположенного на грунте, имеются утепляющие слои, его называют утепленным, а его сопротивление теплопередаче R_у.п, м²·°С/Вт, определяется по формуле

                                                                                                   (5.11)

где R_н.п - сопротивление теплопередаче рассматриваемой зоны неутепленного пола, м²·°С/Вт;

d_у.с - толщина утепляющего слоя, м;

l_у.с - коэффициент теплопроводности материала утепляющего слоя, Вт/(м·°С).

Для пола на лагах сопротивление теплопередаче R_л, м²·°С/Вт, рассчитывается по формуле

R_л =1,18R_у.п.                                                                                                                (5.12)

5.4. Пример определения сопротивления теплопередаче утепленных полов на лагах

Необходимо определить сопротивление теплопередаче пола на лагах рядовой жилой комнаты. Полы не заглублены. Конструкция пола включает в себя доски толщиной 50 мм с l_Б = 0,18 Вт/(м·°С), лежащие на лагах (брус 100´100 мм l_Б = 0,18 Вт/(м·°С)), с шагом 700 мм, между которыми проложен экструдированный пенополистирол l_Б = 0,03 Вт/(м·°С), толщиной 50 мм, шириной 600 мм. Над пенополистиролом находится замкнутая воздушная прослойка толщиной 50 мм.

Глубина помещения от внутренней грани наружной стены до оси противолежащей перегородки - 6 м.

1. Требуемое и минимально допустимое сопротивление теплопередаче полов жилого здания определяем по табл. 18:

R_req = 4,67 м²·°С/Вт;

R_req.min = 3,74 м²·°С/Вт.

2. Термическое сопротивление горизонтальной воздушной прослойки с тепловым потоком сверху вниз при положительной температуре определяем по табл. 12:

R_в.п = 0,17 м²·°С/Вт.

3. Термическое сопротивление теплопередаче утепляющих слоев рассчитываем с учетом того, что слой утеплителя перерезается брусом:

• термическое сопротивление утепляющих слоев участка по брусу [формулы (3.3), (3.67)]

• термическое сопротивление утепляющих слоев участка по пенополистиролу и воздушной прослойке

• среднее термическое сопротивление утепляющих слоев, определенное методом сложения проводимостей по формуле (5.3),

4. Сопротивление теплопередаче пола на лагах рассчитывается по зонам. Пол занимает три расчетные зоны и начинается с расчетной зоны I.

В зоне I с учетом формул (5.11) и (5.12)

R_плI = 1,18R_у.п = 1,18(R_н.п + R_у.с) = 1,18·(2,1 + 1,734) =
= 4,52 м²·°С/Вт < R_req = 4,67 м²·°С/Вт,

но

R_плI = 4,52 м²·°С/Вт > R_req.min = 3,74 м²·°С/Вт.

Требуемому сопротивлению теплопередаче (R_req = 4,67 м²·°С/Вт) по условиям энергосбережения должно соответствовать среднее сопротивление теплопередаче всего пола, а не одной зоны.

В зоне II

R_плII = 1,18R_у.п = 1,18(R_н.п + R_у.с) = 1,18·(4,3 + 1,734) = 7,12 м²·°С/Вт.

В зоне III

R_плIII = 1,18R_у.п = 1,18(R_н.п + R_у.с) = 1,18·(8,6 + 1,734) = 12,20 м²·°С/Вт.

5. Проверяем выполнение условия R_пл > R_req = 4,67 м²·°С/Вт. Для этого найдем среднее сопротивление теплопередаче пола R_пл, м²·°С/Вт, в соответствии с занимаемыми каждой зоной площадями:

Условие выполнено.

Глава 6. Воздухопроницание в здание

6.1. Избыточное давление внутри и снаружи здания

6.1.1. Основные положения

Воздухопроницанием через ограждения называют процесс проникновения воздуха сквозь неплотности наружного ограждения. Проникновение воздуха внутрь помещения называется инфильтрацией; а из помещения наружу - эксфильтрацией.

Воздухопроницаемостью называется свойство строительных материалов и ограждающих конструкций пропускать сквозь себя поток воздуха. Воздухопроницаемостью считают также расход воздуха G_о, кг, который проходит через 1 м² ограждения за 1 ч.

Воздухопроницаемостью обладают все наружные ограждения, но в расчете теплопотерь обычно учитывается только инфильтрация через окна, балконные двери и витражи. Нормы плотности остальных ограждений исключают возможность воздухопроницаемости ощутимо влиять на величину теплопотерь.

Инфильтрация и эксфильтрация возникают под воздействием перепадов давлений Dр, Па, с разных сторон ограждения. Разность давлений воздуха внутри здания и снаружи объясняется, во-первых, различной плотностью холодного наружного воздуха и теплого внутреннего (гравитационная составляющая) и, во-вторых, действием ветра, создающим избыточное давление в набегающем потоке с наветренной стороны здания и разрежение с подветренной (ветровая составляющая).

В каждом помещении под воздействием разных значений наружного давления по разные стороны здания формируется внутренне давление р_в, Па, которое в инженерных расчетах принято считать одинаковым для всего здания. Его называют условно постоянным внутренним давлением здания.

6.1.2. Избыточное гравитационное давление

Если принять за начало отсчета избыточных давлений (по отношению к атмосферному) давление у вытяжной шахты в верхней точке здания на подветренной стороне, то давление в наружном воздухе на этом уровне р_н - 0 Па. Высота здания от земли до уровня верхнего среза шахты Н, м (рис. 30).

Рис. 30. Формирование воздушных потоков в многоэтажном здании с естественной вентиляцией

Известно, что в столбе газа гравитационное давление переменно по высоте. В наружном и внутреннем воздухе соответственно гравитационное давление р_н.г и р_в.г, Па, на любой высоте от земли h, м, определяется по формулам

р_н.г = (H - h)r_нg;                                                                                                          (6.1а)

Рис. 31. Формирование избыточных давлений вокруг и внутри здания

р_в.г = (H - h)r_вg;                                                                                                          (6.1б)

где r_н, r_в - плотность соответственно наружного и внутреннего воздуха, кг/м³; определяется по формуле (6.2).

Плотность воздуха r, кг/м³, может быть определена по эмпирической формуле в зависимости от температуры t

                                                                                                                 (6.2)

В расчетах внутреннее давление удобно считать постоянным по высоте помещения и равным r_н, Па, поэтому переменную гравитационную часть (H - h)r_вg принято учитывать при определении наружного давления (рис. 31). Тогда расчетное наружное гравитационное давление r_грав, Па, определяется по формуле

r_грав = r_н.г - r_в.г = (H - h)(r_н - r_в)g.                                                                             (6.3)

6.1.3. Избыточное ветровое статическое давление

Ветровое статическое давление на здание пропорционально динамическому r_нv²/2, Па, при его скорости v, м/с. Скорость ветра измеряется на метеостанциях на высоте 10 м от земли на открытой местности. В застройке скорость ветра изменяется. Для учета изменения скорости ветра в различных типах местности и на разной высоте применяется коэффициент К_дин, значения которого регламентированы СНиП 2.01.07-85* [33] и представлены в табл. 22. Выделяются следующие типы местности:

• А - открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра;

• В - городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м;

• С - городские районы с застройкой зданиями свыше 25 м.

Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30Н - при высоте сооружения Н до 60 м и 2 км - при большей высоте.

Таблица 22

Изменение ветрового давления

Аэродинамические коэффициенты показывают, какую долю от динамического давления ветра составляет формируемое им статическое давление на каком-либо фасаде здания. В соответствии со СНиП 2.01.07-85* [33] для большинства зданий величина аэродинамического коэффициента на наветренной стороне с_н = 0,8, а на подветренной - с_з = -0,6. Так как за начало отсчета давления принято избыточное давление на подветренном фасаде, то ветровое давление на наветренной стороне р_ветр, Па:

                                                                                           (6.4)

6.1.4. Избыточное давление в наружном воздухе

Гравитационная и ветровая составляющие давления действуют на здание независимо друг от друга, поэтому их значения можно сложить и получить суммарное расчетное наружное давление р_н, Па:

                                          (6.5)

6.1.5. Избыточное давление внутри здания

Величина внутреннего давления р_в может быть различной для одинаково ориентированных помещений одного этажа в силу того, что для каждого помещения формируется собственное значение внутреннего давления. Определение внутренних давлений в помещениях требует полного расчета воздушного режима здания, что является весьма трудоемкой задачей. Но в СНиП 2.04.05-91* [34] предлагают рассматривать давление в здании р_в как приближенное к давлению в лестничной клетке.

Также существуют упрощенные методы расчета внутреннего давления в здании. Наиболее распространен подход, когда за внутреннее давление в здании р_в, Па, принимается полусумма ветрового и гравитационного давлений:

                                                             (6.6)

Второй способ расчета р_в, предложенный в [35], более сложный. Отличается от первого способа тем, что вместо приравнивания ветрового давления к половине разности ветровых давлений на наветренном и подветренном фасадах оно усредняется по площади этих фасадов. При рассмотрении одного из фасадов в качестве наветренного формула принимает вид

                                    (6.7)

где с_б - аэродинамический коэффициент на боковом фасаде;

А_н, А_б, А_з - площадь окон и витражей соответственно на наветренном, боковом и подветренном фасадах, м².

Следует обратить внимание на то, что величина р_в, принимаемая по этому методу, получается различной для каждого фасада, считающегося наветренным. Разница тем заметнее, чем больше отличия в плотности окон и витражей на различных фасадах. Для зданий с равномерным распределением окон по фасадам величина р_в приближается к получаемой методом приравнивания ветрового давления к половине полной разности ветровых давлений на наветренном и подветренном фасадах. Таким образом, использование формулы (6.7) для расчета внутреннего давления в зданиях со сбалансированной вентиляцией оправдано в случаях, когда распределение световых проемов по фасадам явно неравномерно или когда рассматриваемое здание примыкает к соседнему, а один фасад (или его часть) вовсе не имеет окон.

6.1.6. Разность наружного и внутреннего давлений

Разность наружного и внутреннего давлений Dр, Па, по разные стороны ограждения на наветренном фасаде на любой высоте h, м, с учетом формулы (6.5):

                                                       (6.8)

Значение внутреннего давления р_в принимается по формуле (6.6) или (6.7).

Поэтому по формуле (6.8) разность давлений Dр для помещений на разных этажах с одним фасадом будет отличаться только величиной гравитационного давления р_грав, зависящей от разности отметок центра рассматриваемого воздухопроницаемого элемента и верхней точки здания, принятой за начало отсчета (H - h).

6.2. Требуемое сопротивление воздухопроницанию окон, балконных дверей, витражей и световых фонарей

В соответствии со СНиП 23-02-2003 [1] требуемое сопротивление воздухопроницанию светопрозрачных конструкций окон, балконных дверей, витражей и световых фонарей в жилых, общественных и производственных зданиях должно быть не менее нормируемого значения сопротивления воздухопроницанию при разности давлений Dр₀ = 10 Па R_инф,req, м²·ч/кг:

                                                                                                 (6.9)

где G^н - нормируемая воздухопроницаемость ограждающей конструкции, кг/(м²·ч);

Dр₀ - разность давлений воздуха с наружной и внутренней сторон светопрозрачных ограждений, при которой определяется сопротивление воздухопроницанию, по СНиП 23-02-2003 [1] Dр₀ = 10 Па.

Нормируемая воздухопроницаемость G^н - это максимальная разрешенная воздухопроницаемость конструкции при любых погодных условиях, принимаемая в соответствии со СНиП 23-02-2003 [1], значения которой приведены в табл. 23.

Таблица 23

Нормируемая воздухопроницаемость ограждающих конструкций

* В кг/(м·ч).

Для определения расчетной разности давлений при нахождении требуемого сопротивления воздухопроницанию окна в СНиП 23-02-2003 [1] заложена преобразованная формула (6.8). Наибольшее значение этой разности наблюдается в холодный расчетный период на окнах первого этажа, расположенных на наветренном фасаде. Для них расчетная разность давлений может быть получена подстановкой (6.5) в (6.7) при условии, что расчетная высота от земли до центра рассматриваемого окна h, м, близка к нулю. Тогда

В СНиП 23-02-2003 [1], во-первых, принято, что расстояние от центра окна первого этажа до верха здания равно высоте здания от земли до верха здания Н, м (с запасом); во-вторых, что для большинства зданий произведение K_дин(с_н - с_з) приближается к 1; в-третьих, величина r_н заменена на g_н/g; в-четвертых, для некоторого запаса коэффициенты увеличены, поэтому формула для расчета разности давлений при определении требуемого сопротивления воздухопроницанию имеет вид

Dр = 0,55Н(g_н -g_в) + 0,03g_нv²,                                                                                    (6.10)

где g_н, g_в - удельный вес соответственно наружного и внутреннего воздуха, Н/м³; g_н = r_нg, g_в = r_вg;

v - расчетная скорость ветра (см п. 1.4), м/с.

Удельный вес воздуха g, Н/м³, можно определить по эмпирической формуле

                                                                                                                (6.11)

где t - температура, при которой рассчитывается g. Для определения g_н температура наружного воздуха принимается равной средней температуре наиболее холодной пятидневки (с обеспеченностью 0,92), а при расчете g_в - равной расчетной температуре внутреннего воздуха.

Требуемое сопротивление воздухопроницанию окна R_инф,req не содержит размерности потенциала переноса воздуха - давления. Такое положение возникает из-за того, что в формуле (6.9) делением фактической разности давлений Dр на нормативное значение Dр₀ = 10 Па требуемое сопротивление воздухопроницанию приводится к разности давлений Dр₀ = 10 Па.

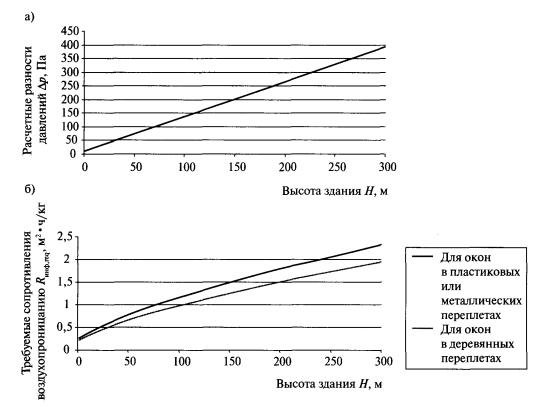

Расчетные разности давлений и требуемые сопротивления воздухопроницанию окон в зданиях различной высоты в Москве при расчетной температуре наружного воздуха t_н = -28 °С и расчетной скорости ветра v = 4,9 м/с даются на рис. 32.

6.3. Пример определения требуемого сопротивления воздухопроницанию окна

Следует определить требуемое сопротивление воздухопроницанию окна в пластиковом переплете 10-этажного административного здания в Москве (h_эт = 3,2 м). Пол первого этажа поднят над землей в среднем на 0,9 м; высота вентиляционной шахты над полом чердака - на 4,5 м (рис. 33).

Температура наиболее холодной пятидневки (с обеспеченностью 0,92) района строительства t_н = -28 °С, расчетная скорость ветра v = 4,9 м/с. Расчетная температура внутреннего воздуха t_в = 20 °С.

1. Находим высоту здания от земли до верха вентиляционной шахты:

Н = 0,9 + 10·3,2 + 4,5 = 37,4 м.

2. Расчетную разность давлений по разные стороны окна на уровне первого этажа определяем по формуле (6.10):

Dр = 0,55Н(g_н - g_в) + 0,03g_нv² = 0,55·37,4·(14,13 - 11,82) + 0,03·14,13·4,9² = 57,7 Па,

где g_н определяется по формуле (6.11) при температуре -28 °С:

g_в определяется по формуле (6.11) при температуре 20 °С:

3. Требуемое сопротивление окна в пластиковом переплете с максимальной воздухопроницаемостью G^н = 5 кг/(м²·ч) (табл. 23) при Dр₀ = 10 Па рассчитываем по формуле (6.9):

4. Приведенное сопротивление воздухопроницанию окна должно быть равно или больше требуемого (R_инф ³ R_инф,req). Значение сопротивления воздухопроницанию принимается по сертификату соответствия. В данном случае считаем R_инф,req = 0,64 м²·ч/кг при Dр₀ = 10 Па и требуем от заказчика закупки окон с сопротивлением воздухопроницанию не меньше принятого R_инф ³ 0,64 м²·ч/кг при Dр₀ = 10 Па.

5. Объект строительства находится в Москве, поэтому требуемое сопротивление воздухопроницанию окна можно снять с графика рис. 32 (высота здания - 37,4 м). По графику (верхняя линия) R_инф,req = 0,64 м²·ч/кг при Dр₀ = 10 Па, что практически совпадает с полученным по расчету.

Рис. 32. Зависимость характеристик воздухопроницания заполнения светопроемов от высоты здания Н, м, на примере Москвы: а - расчетные разности давлений Dр, Па, по разные стороны окна; б - требуемые сопротивления воздухопроницанию R_инф,req, м²·ч/кг, при Dр = 10 Па

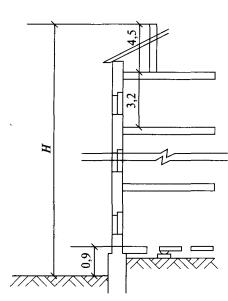

Рис. 33. Разрез по зданию (к примеру п. 6.3)

6.4. Приведенное сопротивление воздухопроницанию окон, балконных дверей, витражей и световых фонарей жилых, общественных и производственных зданий

Величина приведенного сопротивления воздухопроницанию окон жилых, общественных и производственных зданий R_инф при Dр₀ = 10 Па должна по сертификату соответствия на заполнение проема быть больше R_инф,req.

По показателям воздухопроницаемости ГОСТ 23166-99 [36] подразделяет оконные и балконные дверные блоки в деревянных, пластиковых и металлических переплетах на 5 классов. Основным признаком классификации является объемная воздухопроницаемость при Dр = 100 Па. Максимально допустимые параметры для вьщеленных классов, согласно ГОСТ 23166-99 [36], пересчитаны в массовые при Dр₀ = 10 Па по СНиП 23-02-2003 [1], а также в соответствующие им сопротивления воздухопроницанию при Dр₀ = 10 Па (табл. 24).

Таблица 24

Классификация заполнения светового проема по воздухопроницаемости

По расчетам воздушного режима 17-этажного жилого здания норма плотности для входных дверей в квартиры (табл. 23) в нем выполняется в том случае, когда R_инф ³  0,65 м²·ч/кг (при Dр₀ = 10 Па).

Обычно считается, что для входных дверей в здание R_инф = 0,14...0,16 м²·ч/кг (при Dр₀ = 10 Па), а для одинарных балконных дверей-переходов в незадымляемых лестничных клетках и холлах лестнично-лифтовых узлов R_инф = 0,47 м²·ч/кг (при Dр₀ = 10 Па) [32].

Глава 7. Теплопотери здания

7.1. Расчетные трансмиссионные теплопотери

Теплопотери за счет теплопередачи (трансмиссионные теплопотери) Q_oгp, Вт, по СНиП 2.04.05-91* [34] и [37, 38] рассчитываются через каждое теплотеряющее ограждение (или его часть) отдельно по формуле

Q_oгp = KA(t_в - t_н)n(1+Sb),                                                                                           (7.1)

где К определяется из теплотехнического расчета по формуле (3.65);

n определяется по табл. 16;

b - коэффициент, учитывающий добавочные теплопотери.

Трансмиссионные теплопотери каждого помещения рассчитываются суммированием потерь теплоты через каждое теплотеряющее ограждение, определенных по формуле (7.1). Полученную сумму округляют до 5 Вт.

При расчете теплопотерь ограждающие конструкции измеряются по наружному обмеру. Этот способ обмера используется в связи с тем, что, во-первых, неодномерная теплопередача через наружные ограждения осуществляется через всю толщу наружных ограждений; во-вторых, наружный обмер приводит к некоторому (очень небольшому) запасу мощности системы отопления, тогда как внутренний обмер дает несколько заниженный результат, что в реальном проектировании совершенно неприемлемо.

При подсчете потерь теплоты по формуле (7.1) площадь отдельных ограждений А, м², определяется с соблюдением следующих правил обмера:

1. Площадь окон (ок), дверей (нд) и фонарей (ф) измеряют по наименьшему строительному проему.

2. Площадь потолка (пт) и пола (пл) измеряют между осями внутренних стен и внутренней поверхностью наружной стены (рис. 34). Площадь стен и пола, расположенных на грунте, в том числе на лагах, определяют с условной разбивкой их по зонам, как это было описано в п. 5.3 при определении сопротивлений теплопередаче этих конструкций (рис. 29).

3. Площадь наружных стен (нс) измеряют (рис. 34):

• в плане - по наружному периметру между осями внутренних стен и наружным углом стены;

• по высоте - на всех этажах, кроме нижнего: от уровня чистого пола до пола следующего этажа. На последнем этаже верх наружной стены совпадает с верхом покрытия или чердачного перекрытия. На нижнем этаже в зависимости от конструкции пола: а) от внутренней поверхности пола по грунту; б) от поверхности подготовки под конструкцию пола на лагах; в) от нижней грани перекрытия над неотапливаемым подпольем или подвалом.

4. При определении теплопотерь через внутренние стены их площади обмеряют по внутреннему периметру. Потери теплоты через внутренние ограждения помещений можно не учитывать, если разность температур воздуха в этих помещениях составляет 3 °С и менее.

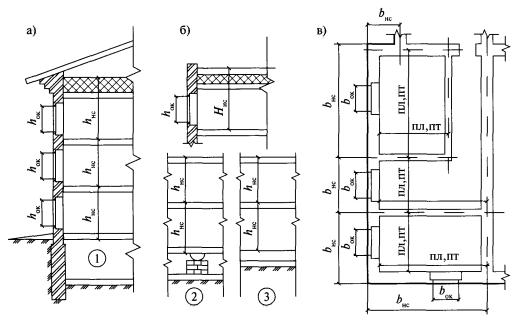

Рис. 34. Правила обмера площадей ограждающих конструкций: а - разрез здания с чердачным перекрытием; б - разрез здания с совмещенным покрытием; в - план здания; 1 - пол над подвалом; 2 - пол на лагах; 3 - пол на грунте;

Перечисленные правила учитывают сложность процесса теплопередачи через элементы ограждения и предусматривают условное увеличение и уменьшение площади, когда фактические теплопотери могут быть соответственно больше или меньше подсчитанных по формуле (7.1).

Расчет обычно сводят в стандартную таблицу, представленную в п. 7.3.

7.2. Добавочные теплопотери через ограждения

Теплопотери, рассчитанные по формуле (7.1) без учета добавочных потерь (при Sb = 0), называются основными. Основные трансмиссионные теплопотери часто оказываются меньше действительных, т.к. в формуле не отображены некоторые факторы. Дополнительные теплопотери учитываются добавками к основным, задаваемыми в долях единицы. Выраженные коэффициентом b добавки подразделяются на несколько видов:

1. Добавка на ориентацию ограждения по сторонам света принимается для всех наружных вертикальных ограждений или проекций на вертикаль наружных наклонных ограждений. Для северной, северо-восточной, северо-западной, восточной ориентации b = 0,1; юго-восточной и западной b = 0,05; южной и юго-западной b = 0 (рис. 35).

Рис. 35. Величины добавок к основным теплопотерям в зависимости от ориентации ограждения по сторонам света

2. Добавка b = 0,05 вводится для необогреваемого пола первого этажа над холодным подпольем здания в местности с расчетной температурой наружного воздуха -40 °С и ниже.

3. Добавка на угловое помещение, имеющее две и более наружных стен, учитывает, что в таком помещении радиационная температура ниже, чем в рядовом. Поэтому в угловом помещении жилого дома температуру внутреннего воздуха принимают на 2 °С выше, чем в рядовом помещении, а в зданиях другого назначения увеличенные теплопотери учитывают добавкой b = 0,05 к основным теплопотерям вертикальных наружных ограждений.

4. Добавка на врывание холодного воздуха через наружные двери в здание, не оборудованное воздушно-тепловой завесой, при их кратковременном открывании принимается к основным теплопотерям дверей. Так, в здании высотой Н для тройных дверей с двумя тамбурами b = 0,20Н, для двойных дверей с тамбуром b = 0,27Н, для двойных дверей без тамбура b = 0,34Н, для одинарных дверей b = 0,22Н. Для наружных ворот при отсутствии тамбура и воздушно-тепловой завесы теплопотери рассчитываются с добавкой b = 3, а при наличии тамбура у ворот - с добавкой b = 1. Указанные добавки не относятся к летним и запасным наружным дверям и воротам.

5. Ранее нормами предусматривалась добавка, учитывающая увеличение теплопотерь в верхней части помещения высотой более 4 м, равная b = 0,02 на каждый метр высоты стены сверх 4 м, но не более b = 0,15. Позднее это требование было исключено из норм. Теперь при расчете высоких помещений необходимо делать специальный расчет распределения температуры по высоте для определения теплопотерь через стены и покрытия. В лестничных клетках изменение температуры по высоте не учитывается.

Теплопотери через наружные ограждения за счет теплопередачи принято отображать в виде таблицы, аналогичной представленной в п. 7.3.

7.3. Пример расчета трансмиссионных теплопотерь помещений

Требуется определить трансмиссионные теплопотери шести помещений административного здания: углового (1005) и рядового (1008) на верхнем этаже, углового (305) и рядового (308) на промежуточных этажах, углового (105) и рядового (108) на первом этаже, - а также рассчитать теплопотери лестничной клетки.

Здание расположено в Москве. Фрагмент плана типового этажа и разрез здания приведены на рис. 36. Пол первого этажа располагается над неотапливаемым подпольем, пол лестничной клетки не утеплен по грунту.

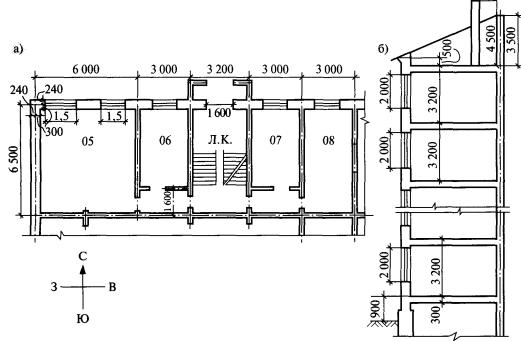

Рис. 36. План и разрез здания к примеру расчета теплопотерь: а - фрагмент плана типового этажа; б - разрез 1 - 1

Высота наружной стены лестничной клетки от земли до верха покрытия (уровень земли ниже пола первого этажа на 0,9 м) принята равной Н_нс = 0,9 + 10·3,2 = 32,9 м. Высота здания от земли до верха вентиляционной шахты при ее высоте над полом чердака, равной 4,5 и, Н = 32,9 + 4,5 = 37,4 м.

От неотапливаемого техподполья лестничная клетка отделена тремя внутренними стенами вc₁ высотой 0,9 м с дверью общей площадью А_вс1 = 3,2·0,9 + 2·6,2·0,9 = 14,04 м². От холодного чердака лестничная клетка отделена тремя внутренними стенами вс₂ с дверью общей площадью А_вс2 = 3,2·3,5 + 6,2·2·(0,5 + 3/2) = 36,0 м².

Расчетная наружная температура t_н = -28 °С, согласно п. 1.7, берется равной средней температуре наиболее холодной пятидневки (с обеспеченностью 0,92).

Расчетная температура внутреннего воздуха t_в = 20 °С принимается по п. 2.6.

Фактическое приведенное сопротивление теплопередаче наружных ограждений принято по расчетам в соответствии с пп. 5.1-5.3. Тогда коэффициенты теплопередачи:

• для наружных стен ;

• для внутренних стен техподполья ;

• для внутренних стен чердака ;

• для чердачного перекрытия ;

• для бесчердачного покрытия над лестничной клеткой ;

• для перекрытия над неотапливаемым техподпольем ;

• для тройного окна ;

• для входной двери в здание ;

• для дверей на чердак и в подвал .

Расчеты теплопотерь сведены в табл. 25. При этом следует иметь в виду:

1. Теплопотери наружных стен принято рассчитывать по суммарной площади стены и расположенных в ней окон. Поэтому в графу коэффициента теплопередачи для окна заносим разность коэффициентов теплопередачи окна и наружной стены: К_то - К_нс = 1,852 - 0,372 = 1,48 Вт/(м²·°С). По этой же причине в графу коэффициента теплопередачи двери на чердак вносится разность коэффициентов теплопередачи двери и стены чердака, в которую она врезана:

К_вд - К_вс2 = 1,351 - 0,40 = 0,951 Вт/(м²·°С).
