УТВЕРЖДАЮ Главный инженер ОАО ЛМЗ «Свободный сокол» _______________П.Н. Рублев «____»_________2003 г. |
Части соединительные литые из высокопрочного чугуна для напорных трубопроводов
Технические условия
ТУ 1460-035-50254094-2000
Изменение №1
Держатель подлинника - ОАО ЛМЗ «Свободный сокол»
Дата введения с
|
|
РАЗРАБОТАНЫНачальника технического отдела ОАО ЛМЗ "Свободный сокол" ___________________А.В. Минченков «___»___________2003 г. |
По всему тексту технических условий заменить слова:
- «ВР» на «Тайтон»;
- исключить слова: «уплотнительные прокладки» и «болты и гайки из высокопрочного чугуна».
Раздел 2. Десятый абзац изложить в новой редакции: «В индексе соединения ВРС добавляются буквы «ВРС», в соединении Тайтон добавляется - «Т».
Примеры условных обозначений. Пятый абзац изложить в новой редакции:
«Резиновое универсальное уплотнительное кольцо Dy 300 мм:
- резиновое кольцо У 300. ТУ 1461-037-50254094-2000»
Дополнить абзацами (после последнего):
«Соединительная часть с раструбом (типа Тайтон) - тройник раструбный со стволом условного прохода 300 мм и отростком условного прохода 150 мм:
- ТР Т 300×150. ТУ 1460-035-50254094-2000
Резиновое уплотнительное кольцо (под соединение Тайтон) для труб Dy 200 мм:
резиновое кольцо Т 200. ТУ 1461-037-50254094-2000»
Рисунок 3 и таблицу 4 изложить в новой редакции:

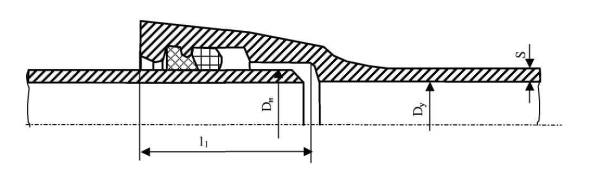

9.3 РАСТРУБНОЕ СОЕДИНЕНИЕ ТИПА ТАЙТОН
Рисунок 3
Таблица 4
|
Размеры в миллиметрах |
|||||
|
Условный проход, |
DH |
S |
l1 |
Масса раструба, кг |
|
|
Тройники и кресты |
Другие ФСЧ |
||||
|
100 |
|
8,4-2,4 |
7,2-2,4 |
88 |
4,3 |
|
150 |
|
9,1-2,5 |
7,8-2,5 |
94 |
7,1 |
|
200 |
|
9,8-2,5 |
8,4-2,5 |
100 |
10,3 |
|
250 |
|
10,5-2,6 |
9,0-2,6 |
105 |
14,2 |
|
300 |
|
11,2-2,6 |
9,6-2,6 |
110 |
18,9 |
|
|
