Настоящая рекомендация устанавливает методы и средства первичной и периодической поверки тарификатора радиотаксофонов сотовой подвижной связи стандарта GSM 900/1800 (далее - тарификатор).

Рекомендация предназначена для использования при поверке тарификатора радиотаксо-фонов органами Государственной метрологической службы, поверителями ГНМЦ и метрологическими службами юридических лиц, аккредитованными в установленном порядке на право поверки средств измерений времени и частоты.

При проведении поверки возможно использование одного из двух предлагаемых методов выполнения измерений:

• локального, когда средство измерения и радиотаксофон находятся рядом;

• дистанционного, когда средство измерения и радиотаксофон пространственно разнесены.

Рекомендуемый межповерочный интервал периодической поверки тарификатора радио-таксофонов - два года.

2 Нормативные ссылки

В настоящей рекомендации использованы ссылки на следующие нормативные документы:

ОСТ 45.147-99 Таксофоны. Общие технические требования;

HP 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений.

3 Операции поверки

При первичной и периодической поверке должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование Операции	Первичная поверка	Периодическая поверка
1.1 Внешний осмотр	+	+
1 2 Определение длительности тарифных интервалов	+	+

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности эксплуатации системы.

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы на данные виды работ.

4 Средства поверки

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки
5	Термометр ТМ-6, °С [(-30 - +50) ±0,1] Барометр БАММ-1, кПа [(80 - 106) ± 0,2] Гигрометр «Волна-5», % [(0 - 100) + 2,5]
	Система измерений параметров средств и сетей мобильной связи КОРУНД КБРД.468261.001; (от 5 до 1780) с, ± 0,5 с.
Примечания 1. Вместо указанных средств поверки разрешается применять другие средства, обеспечивающие измерение соответствующих параметров с требуемой точностью. 2. Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

5. Требования к квалификации поверителей

К проведению поверки допускаются лица, аттестованные в качестве поверителей радио-электронных средств, имеющие опыт работы в среде Windows и изучившие эксплуатационную документацию СИДС и средств поверки.

6. Требования безопасности

• Корпуса средств поверки должны быть заземлены.

• Рабочее место должно иметь соответствующее освещение.

• При включенном питании запрещается проводить работы по монтажу и демонтажу уча-ствующего в поверке оборудования, проводить работы по подключению и отключению соединительных кабелей.

7. Условия поверки

При проведении поверки должны соблюдаться следующие условия:

• температура окружающей среды радиотаксофонов, °С от минус 20 до плюс 40;

• температура окружающей среды Корунда, °С 20 ± 5;

• относительная влажность воздуха, % 45-80;

• атмосферное давление, кПа (мм рт.ст.) 84 - 106,7 (630 - 800);

• питание прибора «Корунд» (с преобразователем ~220В/=12В):

напряжение переменного тока (220 ± 22) В, частотой (50 ± 0,5) Гц.

8. Дистанционная поверка

Дистанционной поверкой считается поверка, когда поверитель и поверяемый радиотаксофон находятся в разных локальных зонах и/или имеют разное географическое положение.

При проведении дистанционной поверки со стороны организации, обслуживающей Радиотаксофоны поверителю оказывается помощь в проведении поверки. Организация, обслуживающая радиотаксофоны, выделяет отдельного сотрудника(ов). Количество сотрудников определяется по договоренности, исходя из общего числа радиотаксафонов, подлежащих поверке, и их удаленности друг от друга.

Подготовка к проведению поверки делится на две составляющих: действия поверителя и действия сотрудника организации, обслуживающей радиотаксофоны.

8.1 Подготовка к дистанционной поверке:

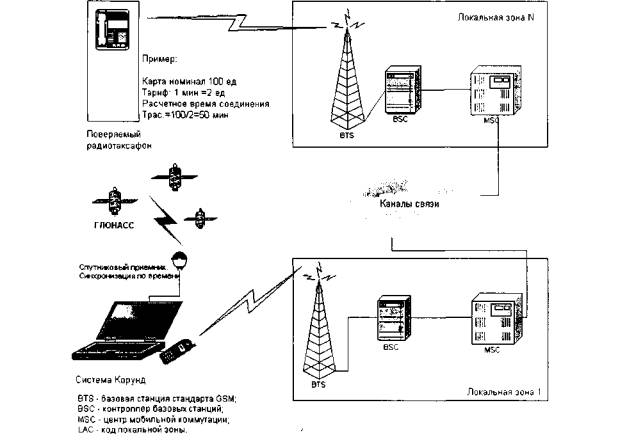

■ собрать схему поверки (рисунок 1);

■ проверить срок действия свидетельства о поверке Корунда.

Рис. 1

■ подключить Корунд к адаптеру бортового питания автомобиля или блоку питания;

■ включить питание системы, тестовых мобильных терминалов, спутникового приемника ГЛОНАСС/GPS и ноутбука в составе Корунда;

■ в соответствии с п.3 руководства по эксплуатации Корунда подготовить его к использованию. Убедиться, что тестовые мобильные терминалы зарегистрировались в сети сотовой связи, а на компьютере произошла загрузка операционной системы Windows;

■ проверить наличие положительного и достаточного остатка на балансе СИМ - карт тестовых терминалов с учетом количества и длительности исходящих вызовов - в том числе и междугородных в случае дистанционной поверки коммутатора. Проверка баланса осуществляется путем совершения исходящего вызова с тестового терминала на специальный короткий номер оператора (и/или USSD запрос *102# или *100#);

■ в соответствии с руководством по эксплуатации КБРД.468261.001РЭ проверить функцию корректировки системного времени ПК от навигационной системы Глонасс;

■ нажать пиктограмму "Старт" панели "Измерения";

■ Убедиться, что в окне "Навигация", строка "Время" отображается и меняется время, а в строках "широта" и "долгота" отображаются географические координаты Корунда;

■ убедиться, что уровень сигнала, принимаемый по обоим тестовым терминалам не менее минус 85 dBm, его значение находится в окне "GSM Информация о сети в строке "RXLevel". Если его значение меньше минус 85 dBm, то необходимо изменить место расположения Корунда или воспользоваться внешними антеннами, поставляемыми в комплекте;

■ нажать пиктограмму "Стоп" панели "Измерения".

8.1.1 Действия поверителя

Для подготовки к проведению поверки поверитель обязан заблаговременно договориться с сотрудником(и) организации, эксплуатирующей таксофоны о следующем:

• порядок проведения поверки;

• дата, время начала и время окончания проведения поверки;

• абонентские номер(а) SIM-карт, установленных в тестовых терминалах в составе Корунда;

• способ и порядок связи между поверителем и сотрудником для синхронизации действий (при необходимости учесть разницу во временных поясах);

• согласовать с сотрудником организации, обслуживающей радиотаксофоны, номинал используемой при поверке таксофонной карты и рассчитать расчетное время по формуле

, (1)

где N - номинал таксофонной карты,

n - тариф, ед./мин.

При нахождении радиотаксофона и Корунда в разных тарифных зонах, необходимо учесть стоимость исходящих вызовов с радиотаксофона на абонентские сотовые номера SIM-карт, установленные в терминалы Корунда.

Перед проведением поверки необходимо:

• произвести включение и подготовку Корунда в соответствии с п. 8.1 настоящей методики.

• для проведения поверки тарификатора проверить настройки рабочего набора программы Корунд. Для этого проследовать в меню программы "Сервис" → "Конфигурация" (см. рис. 2)

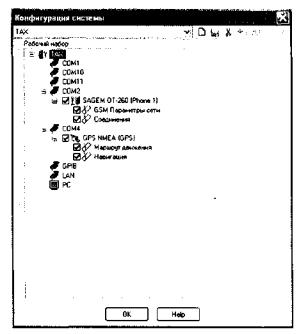

Рис. 2

• В настройках "Соединения", для активации программной функции «Автоответ», установить галочку напротив пункта "Автоответчик" (рис. 3).

Рис. 3

• Путём нажатия клавиши «ОК» выйти из настроек и завершить выполнение операций в за-кладке программы "Конфигурация системы".

• Открыть закладку рабочий набор "TAX"; "Файл" → "Открыть рабочий набор... → "Выбор рабочего набора" и выбрать "TAX".

• Создать новую базу данных измерений: "Файл" → "Новая база данных" далее ввести имя новой БД, например "taxphone01.12.06.mdb" (рекомендуется именовать БД в соответствии датой и числом поверки) и нажать "Сохранить".

8.2.1 Действия сотрудника организации, эксплуатирующей поверяемые радиотаксофоны:

• Сотрудник обязан строго выполнять все оговоренные с повелителем действия и строго следовать временному плану поверки;

• Сотрудник обязан договориться и утвердить у поверителя номинал используемой при по-верке таксофонной карты. Рекомендуется использовать карту с минимальным номиналом:

• Сотрудник обязан провести внешний осмотр поверяемого радиотаксофона. При проведении внешнего осмотра радиотаксофона, в состав которого входит тарификатор, необходимо проверить отсутствие механических повреждений клавиатуры, картридера (картоприемника), чистоту и целостность буквенно-цифрового дисплея, соответствие маркировки требованиям эксплуатационной документации на радиотаксафон. При обнаружении повреждений или дефектов по результатам внешнего осмотра, поверка тарификатора радиотасофона не проводится до их устранения.

• Сотрудник должен иметь журнал учета, в котором для каждого измерения обязан записать:

- личные данные (ФИО);

- дата и время проведения измерений;

- серийный № радиотаксофона и его местонахождение (адрес или км шоссе);

- результаты внешнего осмотра.

• Для контроля проведения измерений этот сотрудник обязан периодически связываться с поверителем по телефону (периодичность устанавливается по договоренности).

8.2 Проведение поверки

При проведении дистанционной поверки действия поверителя координируются с действиями сотрудника оператора связи, эксплуатирующей поверяемые таксофоны.

8.2.1 Действия поверителя.

Для проведения поверки, поверителю необходимо произвести следующие действия:

• Нажать пиктограмму "Запись" на панели "Измерения" программы Корунд и ввести имя измерения (например, Таксофоны трассы Е95), нажать "ОК";

• Система Корунд готова к проведению поверки тарификатора радиотаксофона;

• В случае необходимости, поверитель сообщает о своей готовности сотруднику организации, обслуживающей радиотаксофоны;

• Поверитель ожидает (контролирует) прохождение входящего вызова на дисплее(ях) тестового мобильного терминала и в программе Корунд. Факт установления соединения на Корунде визуально отображается на дисплее тестового терминала и монитора персонального компьютера, в окне "GSM Информация о сети", строка "Состояние": значение "Соединение".

8.2.2 Действия сотрудника, организации, обсуживающей радиотаксофоны

Для проведения поверки, сотруднику организации, обсуживающей радиотаксофоны, необходимо произвести следующие действия:

• Снять телефонную трубку поверяемого радиотаксофона;

• Установить в картридер (картоприемник) таксофонную карту и убедиться в том, что на буквенно-цифровом дисплее таксофона отображается значение кредита таксофонной карты в соответствии с указанным на ней значением кредита таксофонной карты;

• На клавиатуре радиотаксофона набрать телефонный номер SIM-карты, установленной в тестовый мобильный терминала в составе Корунда;

• Проконтролировать сигнал вызова и установления соединения с тестовым терминалом Корунда;

• При завершении соединения, при полном расходовании тарифных единиц таксофонной карты (индикация на таксофонном дисплее), повесить трубку радиотаксофона и удалить таксофонную карту из картридера (картоприемника).

• Перейти к поверке следующего радиотаксофона, выполняя все действия п. 8.2.2.

• По завершении поверки последнего радиотаксофона, связаться по телефону с поверителем и подтвердить у него окончание поверки.

8.3 Обработка и анализ результатов поверки.

• По завершении поверки, нажать "Стоп" на панели "Измерения" программы Корунд и "Стоп" - остановка записи данных в БД.

• Далее необходимо сформировать отчет. Для чего проследовать по меню "Файл" → "Просмотр" → "Редактор отчета".

• В появившемся окне "Редактор отчета" в строке "Заголовок" указать регион, адрес и номер поверяемого радиотаксофона;

• В группе пунктов "Типы отчетов" установить значок (v) только напротив "Соединения". Нажать "ОК".

• Нажать "Сохранить как" в окне "Предварительный просмотр", выбрать тип файла "Excel File OLE", задать имя (например tax2.xls) и путь для сохранения (например "Рабочий стол"), нажать "Сохранить".

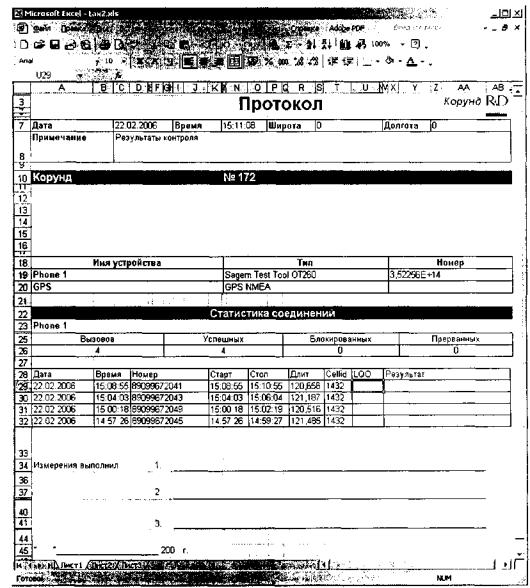

• Открыть файл отчета программой Excel (например tax2.xls) (рис. 4);

Рис. 4

Под ячейкой "Длительность" указана измеренная Корундом длительность соединения;

■ Необходимо ввести под ячейку "LQО" значение соединения Трасч., найденное по формуле п. 7.1.1;

■ Под ячейку "Результат" ввести формулу расчета относительной погрешности измерения времени соединения: в формате Excel она будет иметь вид: =(R29-U29)/R29*100

■ После ввода указанной формулы, под ячейкой "Результат" отображаются значения относительной погрешности тарификаторов радиотаксафонов в %.

■ В строки 1, 2, 3 ввести Ф.И.О. поверителя (ей).

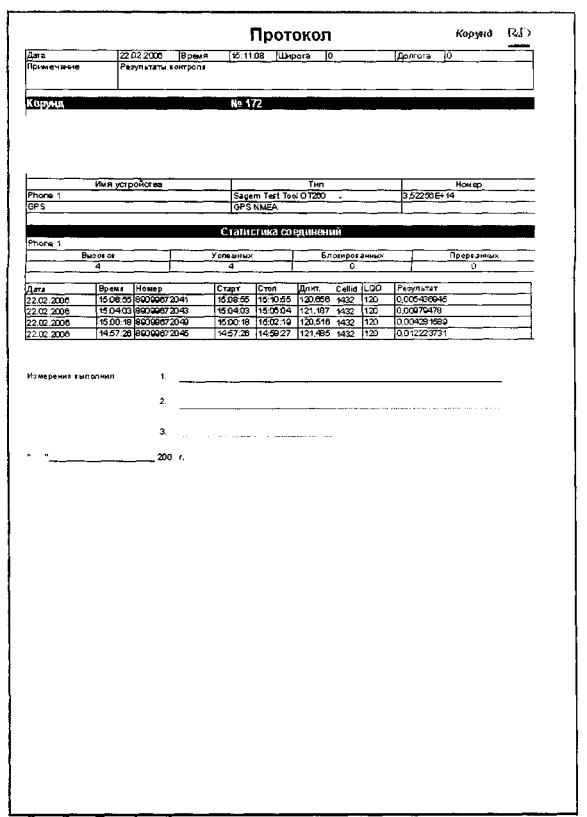

■ Сохранить файл отчета и распечатать. Пример распечатки протокола результатов измерения на рис. 5.

Рис. 5

Поверка тарификаторов радиотаксафонов окончена. Систему Корунд привести в исходное состояние.

Оформление протокола результатов поверки может быть проведено в стационарных условиях (осуществляется в соответствии с п. 10 настоящей методики). Протокол измерения содержит следующую информацию:

• дата, время, географические координаты при проведении поверки;

• регион, адрес и номер поверяемого радиотаксофона;

• телефонный номер поверяемого радиотаксофона, время начала и окончания соединения, а также длительность соединения, расчетное время соединения;

• относительную погрешность работы тарификатора радиотаксофона в %, а также ФИ.О поверителя.

9 Локальная поверка

Локальной поверкой называется поверка, когда поверитель и поверяемый радиотаксафон находятся в непосредственной близости. Поверка производится одним лицом - поверителем, без помощи посторонних лиц.

9.1 Подготовка к локальной поверке:

■ собрать схему поверки (рисунок 6);

■ проверить срок действия свидетельства о поверке системы «КОРУНД»;

Рис. 6

■ подключить Корунд к адаптеру бортового питания автомобиля или блоку питания;

■ в соответствии с п.3 руководства по эксплуатации подготовить Корунд к использованию. Убедиться, что тестовые мобильные терминалы зарегистрировались в сети сотовой связи, а на компьютере произошла загрузка операционной системы Windows;

■ в соответствии с п.4.6 руководства по эксплуатации КБРД.468261.001РЭ запустить программу корректировки системного времени ПК от навигационной системы Глонасс. Убедиться, что в окне "Навигация", строка "Время" отображается и меняется время, а в строках "широта" и "долгота" отображаются географические координаты Корунда.

■ убедиться, что уровень сигнала, принимаемый по обоим тестовым терминалам не менее минус 85 dBm, его значение находится в окне "GSM Информация о сети в строке "RXLevel". Если его значение меньше минус 85 dBm, то необходимо изменить место распо-ложения Корунда или воспользоваться внешними антеннами, поставляемыми в комплекте;

■ нажать пиктограмму "Стоп" панели "Измерения".

9.2 Проведение поверки

Для проведения поверки, поверителю необходимо произвести следующие действия.

• Нажать пиктограмму "Запись" на панели "Измерения" программы Корунд и ввести имя измерения (например, Таксофоны трассы Е95), нажать "ОК";

• Корунд готов к проведению поверки тарификатора радиотаксофона;

• Снять телефонную трубку поверяемого радиотаксофона;

• Поверитель ожидает (контролирует) прохождение входящего вызова на дисплее(ях) тестового мобильного терминала и в программе Корунд. Факт установления соединения на Корунде визуально отображается на дисплее тестового терминала и монитора персонального компьютера. В окне "GSM Информация о сети", строка "Состояние", значение "Соединение".

• Проконтролировать сигнал вызова и установления соединения с тестовым терминалом Корунда;

• Перейти к поверке следующего радиотаксофона, выполняя все действия п.п. 8.2.2.

• По завершении поверки последнего радиотаксофона приступить к обработке и анализу результатов.

9.3 Обработка и анализ результатов поверки.

Обработка и анализ результатов поверки производится полностью аналогично п.п. 7.3 настоящей Методики. Оформление протокола результатов поверки осуществляется в соответствии с п. 10 настоящей Методики.

10 Оформление результатов поверки

10.1. Если относительная погрешность работы тарификатора радиотаксофона составляет не более ±1%, что соответствует ОСТ 45.147, радиотаксафон признается годным к применению и на него выписывается свидетельство о поверке в соответствии с ПР 50.2.006.

10.2. Если относительная погрешность тарификатора радиотаксофона составляет более ±1%, то радиотаксафон признается непригодным к применению и на него выписывается «Извещение о непригодности» в соответствии с ПР 50.2.006, в котором указываются сведения, приведенные в Приложении А.

Приложение А
Извещение о непригодности

Дата поверки………………………..

Тип радиотаксофона…………………………………………………………………;

Заводской (идентификационный) №…………………………………………………..;

Наименование организации, ИНН……………………………………………………..;

Место нахождения………………………………………………………………………..;

Условия проведения поверки:

• температура окружающей среды, С°………………………………..;

• атмосферное давление, мм рт.ст……………………………………;

• относительная влажность, %.................................................................;

• напряжение питания, В……………………………………………….;

Эталонные средства, используемые для поверки:

• Система измерения параметров средств и сетей связи Корунд;

заводской №……………………………..

Результаты поверки:

Погрешности тирификатора

Начало и окончание соединения

Расчетное и измерен-ное время соед.

абсолютная DT, [с]

относит.

Dl [%]

Тнач., [ч.м.с]

Ткон. [ч.м.с]

Трасч.,[с]

Тизм.. [с]

На основании результатов поверки СИ признано непригодным к эксплуатации.

Причины непригодности:

выход измеряемых параметров за пределы допустимых значений.

Поверитель: …………..…………/ Ф.И.О………………………………/

Приложение Б
Использованные сокращения

АЛ - абонентская линия;

АСР - автоматическая система регистрации соединений;

БД - база данных;

БП - блок питания;

ГКС - генератор контрольного сигнала;

ИИК - информационно-измерительные каналы;

МТ - мобильный терминал (сотовый телефон);

МП - методика поверки;

MX - метрологическая характеристика;

ОС - операционная система;

ПК - персональный компьютер;

ПО - программное обеспечение;

СИ - средство измерений;

СИДС - система измерения длительности соединений;

ССПС - система сотовой подвижной связи;

ПЭВМ - персональная электронно-вычислительная машина;

РД - руководящий документ;

ВССН - Broadcast Control Channel - широковещательный канал управления;

BSIC - Base Station Identity Code - идентификатор базовой станции;

BSC - Base Station Controller - контроллер базовой станции;

BTS - Base Transceiver Station - базовая передающая станция (то же что и базовая станция);

GSM - Global System for Mobile communications - стандарт подвижной радиосвязи;

GPRS - General Pocket radio Service - услуга пакетной передачи данных стандарта GSM;

СНТ - Channel Type - тип используемого канала;

СН - Channel - канал (общее значение);

IN - платформа - интеллектуальная платформа (тип биллинговой системы);

LAC - Local Area Code - код локальной зоны;

МСС - Mobile Country Code - мобильный код страны;

MSC - Mobile Switching Centre - центр мобильной коммутации (тоже, что и коммутатор);

MNC - Mobile Network Code - мобильный код сети;

RXLEV, Rx Level - уровень принимаемого РЧ сигнала МТ в режиме ожидания (канал ВССН);

RXLEVF, Rx Level Full - уровень принимаемого РЧ сигнала МТ в режиме соединения (канал ТСН);

TCH - Traffic Channel - трафиковый канал.
