ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТРУДА В СТРОИТЕЛЬСТВЕ ГОССТРОЯ СССР
(ВНИПИ ТРУДА В СТРОИТЕЛЬСТВЕ ГОССТРОЯ СССР)

ОТДЕЛОЧНЫЕ РАБОТЫ.
ШПАТЛЕВКА СТЕН, УСТРОЙСТВО ПОТОЛКОВ
ККТ-8.0-11
ККТ-8.0-30

Содержание

ВВЕДЕНИЕ

ШПАТЛЕВКА СТЕН, ПОТОЛКОВ И ПОЛОВ ШПАТЛЕВОЧНЫМ СОСТАВОМ ОКС ККТ-8.0-11

ПОДГОТОВКА ДОЩАТЫХ ПОЛОВ ПОД СПЛОШНУЮ ШПАТЛЕВКУ КТ-8.0-24.47-81

СПЛОШНАЯ ШПАТЛЕВКА ПОЛОВ КТ-8.0-24.48-81

ПОДГОТОВКА ОШТУКАТУРЕННЫХ СТЕН К СПЛОШНОЙ ШПАТЛЕВКЕ КТ-8.0-24.49-81

СПЛОШНАЯ ШПАТЛЕВКА СТЕН КТ-8.0-24.50-81

ШПАТЛЕВКА СТЕН И ПОТОЛКОВ ПИСТОЛЕТОМ-РАСПЫЛИТЕЛЕМ КТ-8.0-27.1-81

Устройство подвесных потолков из плиток «Акмигран» ККТ-8.0-30

ВВЕДЕНИЕ

СОРТИРОВКА И ОБРЕЗКА ПЛИТОК «АКМИГРАН» КТ-8.0-0.1-81

РАЗБИВКА ОСЕЙ НАПРАВЛЯЮЩИХ ПРОФИЛЕЙ КТ-8.0-0.2-81

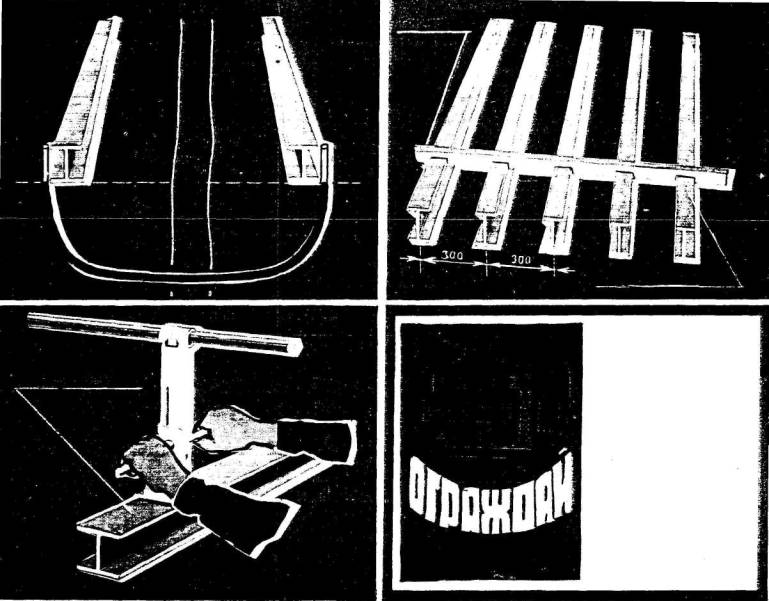

ПОДГОТОВКА ДЕТАЛЕЙ РАБОЧЕГО КАРКАСА КТ-8.0-0.3-81

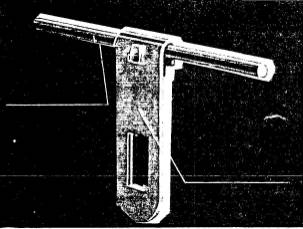

УСТАНОВКА ПОДВЕСОК НА СТАЛЬНОЙ КАРКАС КТ-8.0-0.4-81

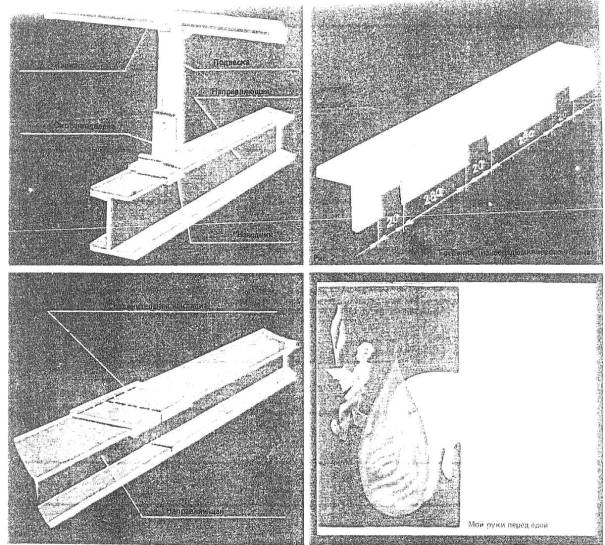

УСТАНОВКА И ПРЕДВАРИТЕЛЬНОЕ ЗАКРЕПЛЕНИЕ НАПРАВЛЯЮЩИХ КТ-8.0-0.5-81

ВЫВЕРКА И ОКОНЧАТЕЛЬНОЕ ЗАКРЕПЛЕНИЕ НАПРАВЛЯЮЩИХ КТ-8.0-0.6-81

УКЛАДКА РЯДОВЫХ ПЛИТОК «АКМИГРАН» КТ-8.0-0.7-81

УКЛАДКА ФРИЗОВЫХ ПЛИТОК «АКМИГРАН» КТ-8.0-0.8-81

ВВЕДЕНИЕ

В комплект входят карты следующих трудовых процессов:

Подготовка дощатых полов под сплошную шпатлевку (КТ-8.0-24.47-81);

Сплошная шпатлевка полов (КТ-8.0-24.48-81);

Подготовка оштукатуренных стен к сплошной шпатлевке (КТ-8.0-24.49-81);

Сплошная шпатлевка стен (КТ-8.0-24.50-81);

Шпатлевка стен и потолков пистолетом-распылителем (КТ-8.0-27.1-81).

Нормативные данные получены на основе изучения наиболее рациональных приемов труда с применением усовершенствованных инструмента и приспособлений.

Режим труда принят из условия оптимально высокого темпа выполнения трудовых процессов в соответствии с "Основами методики технического нормирования труда в строительстве". Вып. 1. (М., Стройиздат, 1967) .

Согласно нормативным и расчетным данным, внедрение карт ККТ-8.0-11 позволит сократить затраты труда по сравнению с нормами ЕНиР в среднем на 24,4%.

Это достигается за счет хорошей организации труда, применения усовершенствованных инструмента, приспособлений и инвентаря.

Высокое качество работ может быть обеспечено при выполнении их в строгом соответствии с требованиями СНиП III-B-1-70.

Работы следует выполнять полностью соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.II-70.

В некоторых картах трудовых процессов экономическая эффективность принята ориентировочно, так как составы и условия выполнения работ отличаются от предусмотренных ЕНиР.

ШПАТЛЕВКА СТЕН, ПОТОЛКОВ И ПОЛОВ ШПАТЛЕВОЧНЫМ СОСТАВОМ ОКС ККТ-8.0-11

ПОДГОТОВКА ДОЩАТЫХ ПОЛОВ ПОД СПЛОШНУЮ ШПАТЛЕВКУ
КТ-8.0-24.47-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ



По КТ

По ЕНиР

Разработка на 1 чел.-день, м2 поверхности

200

143,40

Затраты труда на 100 м2 поверхности, чел.-ч

4

5,58

ИСПОЛНИТЕЛЬ - маляр 2-го разряда

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Валик открытый длиной 180 мм на удлиненной ручке

Шпатель стальной

Пластинка резиновая для сглаживания подмазанных мест

Ведро для шпатлевки и воды (2 шт.)

Колодка деревянная со шлифовальной шкуркой

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

закончить прострожку провесов и поперечных стыков;

зачистить заусенцы и шероховатости;

устранить прогибы и вибрацию досок и прибить гвоздями все доски к лагам;

при необходимости вырезать (высверлить) гнилые сучья и заделать эти места пробками на казеиновом клее;

заполнить мелкие выбоины и щели шпатлевкой;

доставить на рабочее место инструмент, приспособления и материалы.



Операция

Затраты труда, чел.-мин

Описание операции

Огрунтовка поверхности пола мыловаром

66

Опустив валик в ведро с мыловаром и отряхнув его над ведром, маляр, передвигаясь назад, прокатывает валик по поверхности пола параллельными полосами, начиная от стены, противоположной входу. При огрунтовке не следует допускать пропусков и луж огрунтовочного состава.

Подмазка трещин и выбоин (рис. 1)

102

После просушки огрунтовочного слоя маляр, набрав из ведра шпателем необходимое количество шпатлевочного состава, наносит его на поврежденные места, вдавливает состав в углубления и разравнивает шпателем. Затем несколькими движениями шпателя вдоль или поперек шпатлюемых мест выравнивает слой шпатлевки заподлицо с поверхностью пола и сглаживает зашпатлеванное место резиновой пластинкой.

Шлифовка подмазанных мест (рис. 2)

49

После просушки маляр шлифует зашпатлеванные места круговыми движениями шкурки, закрепленной на деревянной колодке.

Огрунтовка подмазанных мест мыловаром

23

После шлифовки маляр огрунтовывает мыловаром подмазанные места с помощью валика на удлиненной ручке.

Итого на 100 м2 поверхности

240



СПЛОШНАЯ ШПАТЛЕВКА ПОЛОВ
КТ-8.0-24.48-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ



По КТ

По ЕНиР

Выработка на 1 чел.-день, м2 поверхности

80

66,7

Затраты труда на 100 м2 поверхности, чел.-ч

10

12

ИСПОЛНИТЕЛЬ - маляр 3-го разряда

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Пластинка резиновая для сглаживания поверхности полов

Шпатель деревянный с рабочей частью из пластмассы

Ведро для шпатлевочного состава

Терка шарнирная на удлиненной ручке

Колодка деревянная со шлифовальной шкуркой

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

просушить поверхность полов после огрунтовки;

доставить на рабочее место инструмент, приспособления, инвентарь и шпатлевочный состав ОКС.



Операция

Затраты труда, чел.-мин

Описание операции

Сплошная шпатлевка огрунтованной мыловаром поверхности пола (рис. 1)

420

После просушки огрунтовочного слоя маляр берет из ведра шпателем необходимое количество шпатлевочного состава и наносит его на поверхность пола, держа шпатель под углом 10-15° к полу. Движениями шпателя в противоположном направлении сглаживает и снимает излишки состава. Окончательное сглаживание выполняют с помощью резиновой пластинки, перекрывая на 2-3 см каждую предыдущую полосу.

Шлифовка прошпатлеванной поверхности пола (рис. 2)

180

После просушки шпатлевки маляр, слегка прижав шарнирную терку к поверхности пола, делает возвратно-поступательные движения до образования гладкой поверхности, пригодной под масляную окраску. Труднодоступные места шлифует шкуркой на деревянной колодке без ручки. После шлифовки протирает поверхность ветошью.

Итого на 100 м2 поверхности

600



ПОДГОТОВКА ОШТУКАТУРЕННЫХ СТЕН К СПЛОШНОЙ ШПАТЛЕВКЕ
КТ-8.0-24.49-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ



По КТ

По ЕНиР

Выработка на 1 чел.-день, м2 поверхност

163

58,7

Затраты труда на 100 м2 поверхности, чел.-ч

4,9

8,26

ИСПОЛНИТЕЛЬ - маляр 2-го разряда

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Шпатель стальной

Шпатель деревянный с рабочей частью из пластмассы (2 шт.)

Обойма для крепления лещади или пемзы

Колодка деревянная со шлифовальной шкуркой

Кисть-ручник волосяная

Кисть маховая для огрунтовки поверхности мыловаром

Ведро

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

проверить качество штукатурки путем простукивания, оштукатурить и просушить отбитые места;

закончить устройство скрытой электропроводки и прокладку трубопроводов внутренних санитарно-технических систем, отопления и газоснабжения;

просушить поверхность стен;

доставить на рабочее место материалы, инструмент и приспособления.



Операция

Затраты труда, чел.-мин

Описание операции

Очистка поверхности стен от затвердевших брызг раствора и грязи (рис. 1)

3,5

Маляр стальным шпателем счищает затвердевшие брызги раствора и грязь с поверхности оштукатуренных стен.

Сглаживание поверхности стен

6

Круговыми движениями лещади или пемзы, закрепленной в обойме, маляр сглаживает следы грубой затирки штукатурки.

Расчистка мест, подлежащих подмазке (рис. 2)

34

Углом шпателя маляр расчищает трещины и выбоины, подлежащие подмазке и сметает пыль кистью-ручником.

Огрунтовка стен мыловаром

125

Маховой кистью маляр наносит раствор мыловара на поверхность стен и растушевывает его ровным слоем, не допуская пропусков и подтеков.

Заполнение трещин и выбоин шпатлевочным составом

50

Маляр деревянным шпателем в левой руке берет из ведра некоторое количество шпатлевочного состава, шпателем в правой руке снимает с него немного состава и наносит на стену, заполняя трещины и выбоины. Разравнивает шпатлевку движениями шпателя сверху вниз и слева направо.

Шлифовка подмазанных мест

41

После просушки шпатлевки маляр шлифует подмазанные места круговыми движениями шлифовальной шкурки, закрепленной в колодке.

Огрунтовка подмазанных мест

35

Маховой кистью маляр наносит на стену раствор мыловара и разравнивает его ровным слоем по всей поверхности, не допуская пропусков и подтеков.

Итого на 100 м2 поверхности

295



СПЛОШНАЯ ШПАТЛЕВКА СТЕН
КТ-8.0-24.50-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ







По КТ

По ЕНиР

Выработка на 1 чел.-день, м2 поверхности

55

50

Затраты труда на 100 м2 поверхности, чел.-ч

14,6

15,8

ИСПОЛНИТЕЛЬ - маляр 3-го разряда

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Шпатель деревянный с рабочей частью из пластмассы (2 шт.)

Ведро

Терка шарнирная на удлиненной ручке

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

просушить огрунтованную поверхность стен;

доставить на рабочее место материалы, инструмент и приспособления;

установить подмости.



Операция

Затраты труда, чел.-мин

Описание операции

Сплошная шпатлевка поверхности стен (рис. 1)

700

Маляр деревянным шпателем в левой руке берет из ведра некоторое количество шпатлевочного состава, шпателем в правой руке снимает с него немного состава и наносит на стену. Держа шпатель под углом 20-30° к поверхности стены, разравнивает шпатлевку движением шпателя сверху вниз и слева направо до образования ровного слоя толщиной до 1 мм. Излишки состава собирает и кладет на шпатель в левой руке. Так же заполняет все неровности и повреждения на поверхности стены.

Шлифовка прошпатлеванной поверхности стен (рис. 2)

180

После просушки шпатлевки маляр шлифует нанесенный слой шарнирной теркой, передвигая ее в разных направлениях, до получения ровной и гладкой поверхности.

Итого на 100 м2 поверхности

880



ШПАТЛЕВКА СТЕН И ПОТОЛКОВ ПИСТОЛЕТОМ-РАСПЫЛИТЕЛЕМ
КТ-8.0-27.1-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел.-день - 520 м2 поверхности

Затраты труда на 100 м2 поверхности - 1,58 чел.-ч

-

ИСПОЛНИТЕЛИ

Маляр 4-го разряда (М1)

Маляры 3-го разряда (М3, М4)

Маляр 2-го разряда (М2)

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Компрессор передвижной

Пистолет-распылитель

Насадка к пистолету-распылителю

Смеситель турбулентный вместимостью 40 л

Вибросито с ячейками размером 1,5-2 мм

Бачок конусный

Растворонасос

Кабель ШРПС (3´2,5+1´1)

Емкость для воды вместимостью 1500 л

Емкость для мыльно-клеевого раствора вместимостью 100 л

Шланги резиновые диаметром 25 мм для подачи воды, шпатлевочного и мыльно-клеевого составов

Шланги резиновые диаметром 12 мм для подачи шпатлевочного состава к пистолету-распылителю

Шланги резиновые диаметром 9 мм для подачи воздуха

Молоток слесарный

Пила-ножовка

Подмости универсальные сборно-разборные, передвижные

Емкость для готового состава

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

закончить все общестроительные и специальные работы;

отеплить помещение и обеспечить температуру воздуха не ниже 8° С;

обеспечить достаточную освещенность и подвести силовую электропроводку для питания механизмов;

выполнить частичную подмазку и шлифовку подмазанных мест;

доставить на рабочее место механизмы и инструмент;

просушить помещение (допустимая влажность бетонных и оштукатуренных поверхностей - не более 8%, относительная влажность в помещении - не более 70%).



Операция

Продолжительность процесса, мин

Продолжительность операции, мин

Затраты труда, чел.-мин

Описание операции

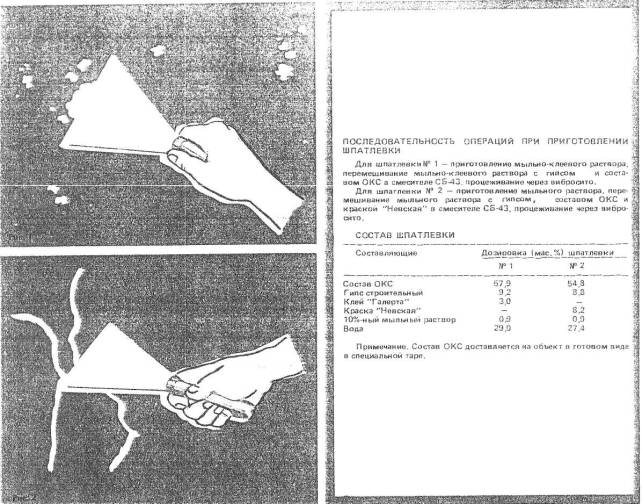

Приготовление шпатлевки (рис.1)

34

68

Подобрав по таблице компоненты, М3 загружает их в смеситель, М4 добавляет ковшом воду и мыльно-клеевой раствор, после чего, включив бачок, перемешивают компоненты до требуемой вязкости, которую определяют погружением в состав стального штыря. (Составляющие дозируют мерной тарой.) Пригодный для работы состав должен медленно, каплями стекать со штыря. Открыв крышку затвора, М4 выгружает смесь на вибросито с лотком и включает его.

Загрузка бачка ЛОС (рис. 2)

4

8

МЗ отвинчивает крышку бачка ЛОС и опускает шланг для подачи готовой шпатлевки, М4 по его сигналу включает растворонасос. После заполнения бачка шпатлевочным составом М4 выключает насос, М3 закрывает крышку бачка и плотно завинчивает ее барашковым винтом.

Установка подмостей

14

28

М1 и М2 передвигают универсальные сборно-разборные передвижные подмости и устанавливают их на расстоянии 30-50 см от стены. Затем закрепляют подмости колодками, подкладывая их под катки.

Нанесение шпатлевки на поверхность стен или потолков (рис. 3-5)

24

48

М1, находясь на подмостях и держа пистолет-распылитель на расстоянии 40-50 см от поверхности, подает сигнал М2 включить компрессор, после чего нажимает на курок пистолета и наносит шпатлевку на поверхность плавными возвратно-поступательными движениями, перекрывая ранее обработанные участки. М2 следит за работой компрессора, а при шпатлевке участков, примыкающих к оконным и дверным откосам, с помощью защитных козырьков предохраняет от брызг состава окна и двери. Козырьки держит под углом 45° к плоскости окна или дверей.

Итого на 160 м2 поверхности (одна заправка бачка ЛОС)

152

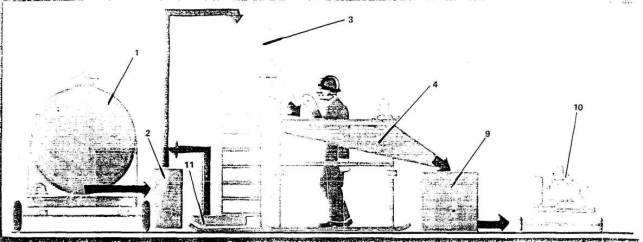

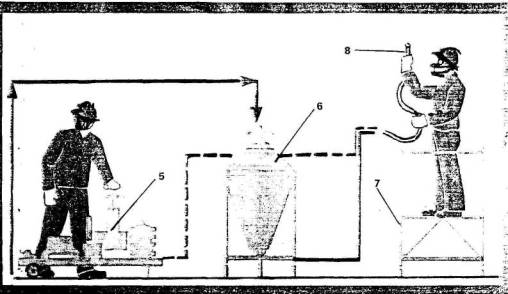

СХЕМА ОРГАНИЗАЦИИ РАБОЧЕГО МЕСТА
1 - емкость для воды вместимостью 1500; 2 - емкость для мыльно-клеевого раствора вместимостью 100 л; 3 - турбулентный смеситель СБ-43 вместимостью 40 л; 4 - вибросито с лотком; 5 - компрессор СО-7А; 6 -конусный бачок ЛОС; 7 - универсальные сборно-разборные передвижные подмости; 8 - пистолет-распылитель; 9 - емкость для готового шпатлевочного состава; 10 - растворонасос; 11 - емкость для состава ОКС

Устройство подвесных потолков из плиток «Акмигран» ККТ-8.0-30

ВВЕДЕНИЕ

В комплект входят карты следующих трудовых процессов:

Сортировка и обрезка плиток "А к ми гран" (КТ-8.0-0.1-81) ;

Разбивка осей направляющих профилей (КТ-8.0-0.2-81);

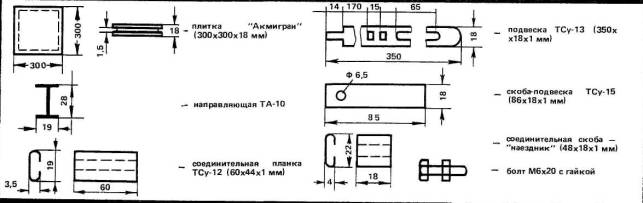

Подготовка деталей рабочего каркаса (КТ-8.0-0.3-81) ;

Установка подвесок на стальной каркас (КТ-8.0-0.4-81) ;

Установка и предварительное закрепление направляющих (КТ-8.0-05-81);

Выверка и окончательное закрепление направляющих (КТ-8.0-0.6-81);

Укладка рядовых плиток "Акмигран" (КТ-8.0-0.7-81);

Укладка фризовых плиток "Акмигран" (КТ-8.0-0.8-81) .

Нормативные данные получены на основе наблюдения и отбора наиболее рациональных приемов труда с применением усовершенствованных инструмента, приспособлений и инвентаря.

Режим труда принят из условия оптимально высокого темпа выполнения трудовых процессов; продолжительность отдыха составляет по отдельным картам до 12% от общего объема трудовых затрат; продолжительность подготовительно-заключительных работ - 3% в соответствии с Основами методики технического нормирования труда в строительстве. Вып.1. (М., Стройиздат, 1967) .

Устройство подвесных потолков из плит "Акмигран" позволяет избавиться от мокрых процессов, повысить акустические и декоративные качества потолков, сократить сроки работ и снизить затраты труда.

Высокое качество работ может быть обеспечено при выполнении их в строгом соответствии со СНиП.

Работы следует выполнять, соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.II-70.

СОРТИРОВКА И ОБРЕЗКА ПЛИТОК «АКМИГРАН»
КТ-8.0-0.1-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел. день - 52 м2 потолка

Затраты труда на 10 м2 потолка - 1,53 чел.-ч

ИСПОЛНИТЕЛЬ - монтажник 2-го разряда

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Пила-ножовка узкая для обрезки плиток

Метр стальной складной для разметки плиток

Верстак (1600´800´700 мм) для сортировки плиток

Линейка деревянная для разметки плиток

Шаблон для проверки прямоугольности и размеров плиток

Ящик (650´350´350 мм) для укладки отобранных плиток (2 шт.)

ДО НАЧАЛА РАБОТ НЕОБХОДИМО

доставить на рабочее место необходимое число плиток "Акмигран", инструмент и приспособления.



Операция

Затраты труда, чел. мин

Описание операции

Сортировка, проверка формы и размеров плиток (рис. 1)

52

Монтажник сортирует плитки по цвету и с помощью шаблона проверяет их форму и размеры.

Обрезка плиток

20

Плитки с прямыми углами, нос разной длиной сторон монтажник укладывает на верстак, размечает по размерам и обрезает ножовкой.

Укладка отобранных плиток в ящики

20

Отобранные и обрезанные плитки монтажник укладывает в ящики по 30 шт.

Итого на 10 м2 потолка

92







РАЗБИВКА ОСЕЙ НАПРАВЛЯЮЩИХ ПРОФИЛЕЙ
КТ-8.0-0.2-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел.-день - 250 м2 потолка

Затраты труда на 10 м2 потолка - 0,32 чел.-ч

ИСПОЛНИТЕЛИ

Монтажник 4-го разряда (M1)

Монтажник 3-го разряда (М2)

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Угольник деревянный для разбивки осей (2 шт.)

Штырь стальной диаметром 16 мм, длиной 300 мм (2 шт.)

Молоток стальной строительный МСТ-3 (2 шт.)

Метр стальной складной

Столик-подмости (2 шт.)

Нить капроновая для разбивки осей (80-100 м)



ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

подготовить инструмент, приспособления и инвентарь;

проверить прочность и устойчивость столиков-подмостей.

Разбивку осей направляющих выполняют после устройства и окраски стального каркаса.

При больших площадях помещений с резким отклонением от прямоугольной формы оси разбивают с помощью теодолита.



Операция

Продолжительность процесса, мин

Продолжительность операции, мин

Затраты труда, чел.-мин*

Описание операции

Определение исходных точек и забивка штырей

7,5

15

М1 устанавливает первый угольник в углу, образованном пересечением двух смежных стен. М2 передвигает второй угольник по противоположной стене до тех пор, пока он не станет в створе с первым. Наружные вершины угольников определяют исходные точки, в которых монтажники забивают штыри.

Натягивание капроновой нити

2

4

По забитым штырям М1 и М2 натягивают капроновую нить, которая служит основной осью.

Итого на 10 м2 потолка

19



* Включено время на подготовительно-заключительные работы и отдых.



ПОДГОТОВКА ДЕТАЛЕЙ РАБОЧЕГО КАРКАСА
КТ-8.0-0.3-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел.-день - 123 м2 потолка

Затраты труда на 10 м2 потолка - 0,65 чел.-ч

ИСПОЛНИТЕЛЬ - монтажник 2-го разряда

ИНСТРУМЕНТ - плоскогубцы комбинированные для крепления скоб-подвесок

ДО НАЧАЛА РАБОТ НЕОБХОДИМО

подготовить необходимое число направляющих профилей с соответствующим набором соединительных скоб ("наездников") и скоб-подвесок.



Операция

Затраты труда, чел.-мин

Описание операции

Насадка "наездников" (рис. 1)

6

Монтажник насаживает на верхнюю полку направляющих профилей необходимое число "наездников".

Крепление скоб-подвесок (рис.2)

33

Монтажник сгибает скобу-подвеску под прямым углом, заводит под "наездник" конец скобы без отверстия и загибает его плоскогубцами.

Итого на 10 м2 потолка

39



УСТАНОВКА ПОДВЕСОК НА СТАЛЬНОЙ КАРКАС
КТ-8.0-0.4-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел.-день - 112 м2 потолка

Затраты труда на 10 м2 потолка - 0,72 чел.-ч

ИСПОЛНИТЕЛИ

Монтажник 4-го разряда (М1)

Монтажник 3-го разряда (M2)

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Плоскогубцы комбинированные для крепления подвесок (2 шт.)

Столик-подмости (2 шт.)

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

доставить на рабочее место необходимое число подвесок;

проверить прочность и устойчивость столиков-подмостей.



Операция

Продолжительность процесса, мин

Продолжительность операции, мин

Затраты труда, чел.-мин*

Описание операции

Навеска подвесок на стальной каркас (см. рис.)

7.5

16

М1 и М2, проверив прочность стального каркаса, навешивают подвески на его продольные стержни, с помощью плоскогубцев загибают язычки подвесок под углом 90° и руками огибают подвески вокруг стержней каркаса.

Закрепление подвесок

14

28

М1 и М2 с помощью плоскогубцев вставляют отогнутый язычок подвески в гнездо и загибают его книзу.

Итого на 10 м2 потолка

43



* Включено время на подготовительно-заключительные работы и отдых.





Усовершенствованные инструмент, приспособления. инвентарь

Наименование

№ чертежа, организация-калькодержатель

Адрес

Пила-ножовка узкая для обрезки плиток

Каталог-справочник ЦНИИТЭстроймаша

121019, Москва, ул. Маркса и Энгельса 7/10

Угольник деревянный для разбивки осей

То же

То же

Станок ножовочный раздвижной для закрепления полотен

-"-

-"-

Уровень гибкий водяной для выверки направляющих

-"-

-"-

Киянка прямоугольная для сплачивания плиток

-"-



Столик-подмости

251-0000, Управление механизации отделочных работ Главмосстроя

129344, Москва, ул. Кольская. 10

Шаблон для проверки прямоугольности и размеров плиток

КТ-8.0-0.1-81

-

Гребенка длиной 2000 мм для фиксации расстояния между направляющими

КТ-8.0-0.5-81

-



УСТАНОВКА И ПРЕДВАРИТЕЛЬНОЕ ЗАКРЕПЛЕНИЕ НАПРАВЛЯЮЩИХ
КТ-8.0-0.5-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел.-день - 35 м2 потолка

Затраты труда на 10 м2 потолка - 2,27 чел.-ч

ИСПОЛНИТЕЛИ

Монтажник 4-го разряда (М1)

Монтажник 3-го разряда (М2)

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Ключ гаечный торцовый для закрепления подвесок (2 шт.)

Рейка деревянная длиной 2000-2500 мм

Полотно ножовочное для обрезки направляющих (2 шт.)

Станок ножовочный раздвижной для закрепления полотен (2 шт.)

Плоскогубцы комбинированные для крепления направляющих (2 шт.)

Столик-подмости (2 шт.)

Гребенка длиной 2000 мм для фиксации расстояния между направляющими (4 шт.)

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

подать на рабочее место инструмент, приспособления и материалы;

проверить прочность и устойчивость столиков-подмостей.



Операция

Продолжительность процесса, мин

Продолжительность операции, мин

Затраты труда, чел.-мин*

Описание операции

Обрезка направляющих

2,5

5

М1 и М2 размечают направляющие профили по длине и разрезают их ножовкой, положив обрезаемую направляющую на столик-подмости.

Подвешивание направляющих (рис. 1, 2)

63

126

М1 и М2, стоя на столиках-подмостях, устанавливают (по оси и отметкам, вынесенным на стены) и закрепляют на подвесках в проектном положении один направляющий профиль. Для этого с помощью гаечных ключей соединяют болтами подвески со скобами-подвесками. Все последующие направляющие профили устанавливают, соблюдая уровень с помощью рейки и фиксируя расстояние между направляющими с помощью гребенки.

Стыковка направляющих по длине (рис. 3)

3

6

М1 и М2 с помощью плоскогубцев стыкуют направляющие профили по длине соединительными планками.

Итого на 10 м2 потолка

137



* Включено время на подготовительно-заключительные работы и отдых.

ВЫВЕРКА И ОКОНЧАТЕЛЬНОЕ ЗАКРЕПЛЕНИЕ НАПРАВЛЯЮЩИХ
КТ-8.0-0.6-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел.-день - 150 м2 потолка

Затраты труда на 10 м2 потолка - 0,53 чел.-ч

ИСПОЛНИТЕЛИ

Монтажник 4-го разряда (M1)

Монтажник 3-го разряда (М2)

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Уровень гибкий водяной для выверки направляющих

Ключ гаечный торцовый (2 шт.)

Столик-подмости (2 шт.)

Гребенка длиной 2000 мм для фиксации расстояния между направляющими (4 шт.)

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

доставить на рабочее место инструмент, приспособления и инвентарь;

проверить прочность и устойчивость столиков-подмостей.



Операция

Продолжительность процесса, мин

Продолжительность операции, мин

Затраты труда, чел.-мин*

Описание операции

Выверка вертикальных отметок направляющих (рис. 1)

6

12

М1 и М2 с помощью водяного уровня выверяют соответствие вертикальных отметок направляющих профилей проектным, вынесенным на стену. Выверку начинают от крайней направляющей.

Выверка расстояний между направляющими (рис. 2)

4

8

Расстояния между направляющими профилями фиксируют с помощью гребенок, которые устанавливают через каждый метр по длине направляющих.

Окончательное закрепление направляющих (рис. 3)

6

12

M1 и М2 гаечными ключами окончательно закрепляют выверенные направляющие, закручивая гайки болтов на подвесках.

Итого на 10 м2 потолка



32



* Включено время на подготовительно-заключительные работы и отдых.



УКЛАДКА РЯДОВЫХ ПЛИТОК «АКМИГРАН»
КТ-8.0-0.7-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел.-день - 17,7 м2 плиток

Затраты труда на 10 м2 плиток - 4,5 чел.-ч

ИСПОЛНИТЕЛИ

Монтажник 4-го разряда (M1)

Монтажник 3-го разряда (M2)

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Киянка прямоугольная для сплачивания плиток (2 шт.)

Столик-подмости (2 шт.)

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

оштукатурить и подготовить поверхность стен под окончательную отделку;

подать на рабочее место инструмент, приспособления и инвентарь, проверить прочность и устойчивость столиков-подмостей.



Операция

Продолжительность процесса, мин

Продолжительность операции, мин

Затраты труда, чел.-мин*

Описание операции

Укладка плиток между направляющими (рис. 1)

4,5

9

М1 и М2 вставляют плитки пазами между нижними полками направляющих.

Установка шпонок (рис. 2)

3

6

M1 и М2 устанавливают в пазах каждой плитки по две фибровые шпонки.

Сплачивание плиток (рис. 3)

3

6

М1 и М2 подбивают киянками вставленные в пазы плитки шпонки, надвигают следующую плитку и с помощью деревянной бобышки и киянки сплачивают их.

Расчистка швов

3

6

М1 и М2 расчищают швы между плитками, где это необходимо.

Итого на 1 м* плиток

27



* Включено время на подготовительно-заключительные работы и отдых.



УКЛАДКА ФРИЗОВЫХ ПЛИТОК «АКМИГРАН»
КТ-8.0-0.8-81

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

Выработка на 1 чел.-день - 14,2 м2 плиток

Затраты труда на 10 м2 плиток - 5,6 чел.-ч

ИСПОЛНИТЕЛИ

Монтажник 4-го разряда (М1)

Монтажник 3-го разряда (М2)

ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ

Молоток стальной строительный МСТ-3 (2 шт.)

Шлямбур для пробивки отверстий (2 шт.)

Столик-подмости (2 шт.)

Электросверло И-90

Верстак (1600´800´700 мм) для обрезки плиток

Метр стальной складной для разметки плиток

Пила-ножовка узкая для обрезки плиток

Киянка прямоугольная для сплачивания плиток (2 шт.)

Шнур разметочный длиной 15 м

ДО НАЧАЛА РАБОТ НЕОБХОДИМО:

оштукатурить и подготовить стены под окончательную отделку;

уложить рядовые плитки по всей площади потолка.

Если в стенах нет закладных деталей для опоры фризовых плиток "Акмигран", на них устанавливают дюралюминиевый уголок. Работы выполняют в следующем порядке: размечают на стенах линии низа потолка; пробивают в стенах отверстия и устанавливают а них деревянные пробки на гипсовом растворе; сверлят в вертикальной полке уголка отверстия для гвоздей; прибивают уголки гвоздями к пробкам.



Операция

Продолжительность процесса, мин

Продолжительность операции, мин

Затраты труда, чел.-мин*

Описание операции

Установка дюралюминиевого уголка

12

24



Разметка на стене линии низа потолка

1,5

3

М1 и М2 отбивают на стенах шнуром линии на уровне низа потолка.

Пробивка отверстий в стене

5

10

М1 и М2 шлямбурами пробивают отверстия в стене для крепления уголка.

Установка в отверстия деревянных пробок

1

2

M1 подготовляет пробки и гипсовый раствор. М2 забивает деревянные пробки в отверстия, заполнив их предварительно гипсовым раствором.

Сверление отверстий в вертикальной полке уголков

1,5

3

М1 измеряет расстояние между пробками и переносит эти размеры на уголок. М2 в намеченных местах сверлит отверстия для гвоздей.

Установка и прибивка уголков гвоздями

3

6

M1 и М2 совмещают отверстия уголков с деревянными пробками в стенах и прибивают уголки гвоздями.

Определение величины и разметка фризовых плиток

20

20

М1 замеряет расстояние между уголком и направляющей, переносит эти размеры на плитки и маркирует их по порядку.

Обрезка фризовых плиток по размерам

20

20

М2обрезает плитки соответственно сделанным замерам.

Укладка фризовых.плиток

135

270

M1 и М2 укладывают обрезанные плитки между крайней направляющей и уголком на стене, вставляют шпонки и сплачивают плитки.

Итого на 10 м2 плиток

334



* Включено время на подготовительно-заключительные работы и отдых.








Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
