КАРТА ТРУДОВОГО ПРОЦЕССА

ОТДЕЛКА СТЕН ДРЕВЕСНО-СТРУЖЕЧНЫМИ ПАНЕЛЯМИ,
ОБТЯНУТЫМИ ТЕКСТОВИНИТОМ

КТ-0.0-3-71

Ленинград 1971 г.

СОДЕРЖАНИЕ

1. НАЗНАЧЕНИЕ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

2. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3. ПОДГОТОВКА ПРОЦЕССА И УСЛОВИЯ ЕГО ВЫПОЛНЕНИЯ

4. ОРГАНИЗАЦИЯ ПРОЦЕССА

5. ПРИЕМЫ ТРУДА

КТ-0.0-3-71	Отделка помещений сухими способами	Разработана Трестом Ленинградоргстрой*
Карта трудового процесса строительного производства
	Отделка стен древесно-стружечными панелями, обтянутыми текстовинитом	Откорректирована и рекомендована к внедрению ВНИПИ труда в строительстве при Госстрое СССР "____"_____71 г.
Входит в комплект карт ККТ-0-1		Взамен КТ

* Ленинград Ф = 121, наб. р. Мойки, 122

1. НАЗНАЧЕНИЕ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для внедрения рациональных приемов труда рабочих при отделке стен интерьеров древесно-стружечными панелями, обтянутыми текстовинитом.

1.2. Показатели производительности труда

№ п/п	Наименование показателей	Ед. изм.	По карте	По ВНИР
1.	Выработка на 1 чел. день	м²	7,41	4,44
2.	Затраты труда на 10м² стен	чел.=дн.	1,35	2,25

2. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

2.1. Состав исполнителей

Облицовщик 4 разр. /О₁ / - 1

Облицовщик 3 разр. /О₂/ - 1

2.2. Инструменты, приспособления, инвентарь

№ п/п	Наименование, назначение, основные параметры	№ ГОСТа, чертежа	Количество
1.	Стол для натягивания текстовинита на панели из ДСП 4,0 ´ 1,0 м, высота 0,7 м	-	1
2.	Передвижные сборно-разборные металлические подмости	Чертеж № 318.00.00 Управл. Механизации отделочных работ Мосстроя	1
3.	Лестница - стремянка	Чертеж КБ-68081 2 и 68082 института Гипрооргсельстрой	2
4.	Пистолет пружинный для пристрелки текстовинита к панели	Образец треста Ленотделстрой	2
5.	Молоток столярный типа МСТ	ГОСТ 11042-64	2
6.	Топор столярный типа А = 2	ГОСТ 1399-56	2
7.	Дрель универсальная для завинчивания шурупов	ДУ, выпускается промышленностью	2
8.	Пила-ножовка с мелким зубом	Конструкция НИИСП ГОССТРОЯ УССР***	2
9.	Нож сапожный для резки текстовинита	Чертеж института Гипрооргсельстрой	2
10.	Рубанок для острожки кромок панелей	ГОСТ 90088-40	2
11.	Клещи для удаления гвоздей	Каталог НИИ Стойдоркоммунмаша	2
12.	Электродрель с перкой для сверления отверстий	-	2
13.	Дисковая пила С-456 для распиловки панелей	ГОСТ 11084-64	1
14.	Отвес для провешивания горизонтальных брусков	ГОСТ 7948-63	2
15.	Рулетка стальная для разметки панелей, длина 10 м	ГОСТ 7502-61	2
16.	Рычажное приспособление для установки панелей	-	1
17.	Шаблон для разметки места крепления фанерных накладок	-	1
18.	Брусок-шаблон длиной 0,6 м для установки горизонтальных брусков	-	2
19.	Линейка деревянная	-	2
20.	Струбцина для крепления панели к столу при натягивании текстовинита	-	1

* Москва, Кольская ул., д. 10

** Москва, Волоколамское шоссе, д. 3

*** Киев, Преображенская ул., д. 5/5

3. ПОДГОТОВКА ПРОЦЕССА И УСЛОВИЯ ЕГО ВЫПОЛНЕНИЯ

3.1. Отделку стен панелями из древесно-стружечных плит, обтянутыми текстовинитом, рекомендуется выполнять при соблюдении следующих условий:

окончания общестроительных и специальных работ;

устройства в помещении потолков в соответствии с проектом:

выполнения противопожарных мероприятий в соответствии с проектом и требованиями СНиП II-А.5-62:

наличия в кирпичных стенах деревянных пробок размером 7´7´6 см через 60 см по вертикали и горизонтали или металлических закладных деталей в стенах крупнопанельных зданий для крепления черных брусков каркаса:

соответствия материалов требованиям ГОСТа или техническим условиям:

устройства фасок на продольных кромках панелей:

глубокой пропитки брусков черного и чистого каркасов и поверхностной пропитки тыльной стороны панелей антипиренами;

температуры воздуха в помещениях не ниже +8 и относительной влажности не выше 70 %;

влажности древесины каркасов не более 20 %;

доставки к рабочим местам брусков чистого каркаса и брусков черного каркаса и панелей из древесно-стружечных плит, нарезанных по высоте помещения;

обеспечения рабочих исправным инструментом и инвентарем.

3.2. Работы должны выполняться при соблюдении правил техники безопасности и охраны труда рабочих.

4. ОРГАНИЗАЦИЯ ПРОЦЕССА

Отделку стен панелями из древесно-стружечных плит, обтянутыми текстовинитом, ведут в технологической последовательности, указанной в графике. При устройстве каркаса в качестве захватки принята площадь всех стен отдельного помещения, при установке панелей - площадь одной стены.

Черный каркас устраивают из брусков сечением 25´70 мм, которые прибивают вертикально к заделанным в стены пробкам.

Бруски чистого каркаса сечением 25´70 мм прибивают перпендикулярно черным брускам и выверяют по отвесу и контрольной рейкой. При наращивании горизонтальных брусков стыки располагают вразбежку.

Панели из ДСП размером 0,65´3,0 м после предварительного подбора и пригонки по размерам помещения и выделки отверстий в местах установки светильников, штепсельных розеток и выключателей обтягивают текстовинитом.

Соединение панелей между собой осуществляют с помощью фанерных накладок размером 5´70´180 мм, устанавливаемых на шурупах с тыльной стороны панелей. К каркасу панели крепят через фанерные накладки шурупами.

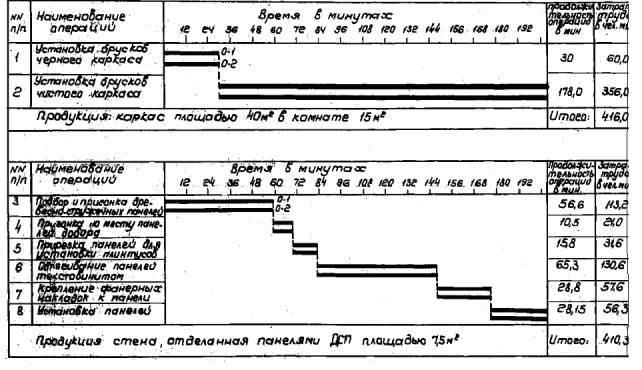

4.2. График трудового процесса

Примечания: В графике учтены затраты времени на отдых 10 % и подготовительно-заключительную работу 2 %.

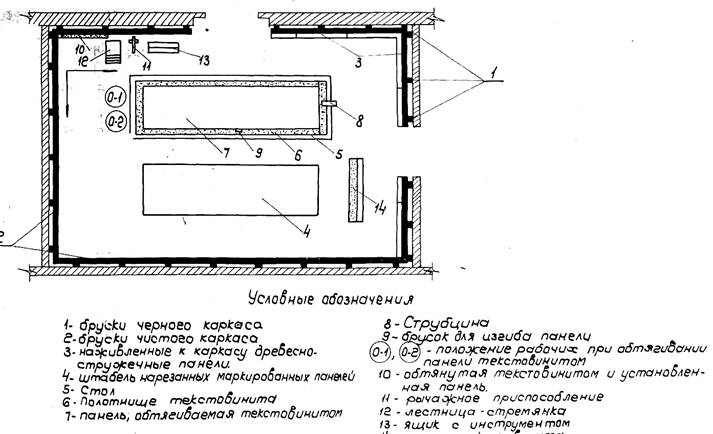

4.3 Схема организации процесса

5. ПРИЕМЫ ТРУДА

№ п/п

Наименование операций, их продолжительность, исполнители, орудия труда

Характеристика приемов труда

Установка брусков черного каркаса

0,75 мин.

О₁, О₂

Молоток, лестница-стремянка, подмости

О₁ или О₂устанавливает бруски вертикально и прибивает через 60 см к заложенным в стене пробкам.

Рис. 3

Установка брусков чистого каркаса

4,4 мин.

О₁, О₂

Молоток, брусок-шаблон, отвес, контрольная рейка, топор, подмости, лестница-стремянка

О₁или О₂ устанавливает первым нижний брусок перпендикулярно вертикальным брускам на расстоянии 10 см от отметок поверхности чистого пола и наживляет его гвоздями к каждому вертикальному бруску.

Затем устанавливает по шаблону и наживляет остальные бруски через каждые 60 см по высоте.

Рис. 4

Установку верхних брусков производят с подмостей.

Закрепив на верхнем горизонтальном бруске против черного бруска нить отвеса, провешивают горизонтальные бруски на всю высоту стены. При наличии просвета между бруском и нитью отвеса О₁ или О₂отрывает горизонтальный брусок и закладывает между - ним. и вертикальным бруском деревянную прокладку, которою прибивают к вертикальным брускам. Затем переносит отвес и выверяет чистовой каркас у следующего вертикального бруска.

Таким образом, добиваются вертикальности всей плоскости каркаса, после чего бруски прибивают окончательно. Плоскость каркаса проверяют прикладыванием контрольной рейки.

Подбор и пригонка древесностружечных панелей.

7,5 мин.

Рычажное приспособление, лестница-стремянка, линейка, ножовка, рубанок, электродрель с перкой, молоток

Подбор древесно-стружечных панелей по месту и пригонку их в местах примыкания к потолку начинают от угла помещения и ведут в направлении к оконному проему.

О₁ и О₂устанавливают панель на педаль рычажного приспособления. О₂, нажимая ногой на другой конец педали прижимает панель к потолку. О₁ со стремянки размечает линию среза и места расположения приборов электроосвещения.

Рис. 5

О₂ укладывает плиту на стол и по нанесенной линии производит опиловку или острожку верхней кромки. О₁ высверливает отверстия электродрелью с перкой.

Пригнанную панель О₁ и О₂ наживляют к брускам чистого каркаса.

Пригонка по месту панелей добора

О₁ и О₂ - размечают панель по месту рулеткой и наносят на панель по линейке линии реза, затем отрезают дисковой электропилой. Кромку панели зачищают рубанком. Пригнанную панель добора устанавливают с помощью рычажного приспособления и наживляют к горизонтальным брускам чистого каркаса.

Прирезка панелей для установки плинтусов

2,1 мин.

О₁, О₂

Рейка - шаблон, клещи, дисковая электропила

О₁ или О₂ прикладывает рейку к нижней кромке наиболее короткой панели и наносит по рейке на панелях горизонтальную линию. О₂снимает временно закрепленные панели, удаляя клещами гвозди, маркирует, указывая номер и "верх" панели, и укладывает на стол. О₁ по размеченным линиям производит опиловку панели дисковой электропилой и укладывает ее в штабель.

Рис. 6

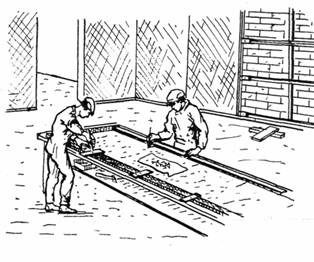

Обтягивание панелей текстовинитом

8,7 мин.

О₁, О₂

Стол, нож сапожный струбцина, молоток, пистолет

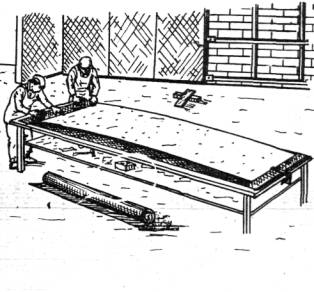

О₁ и О₂ на столе раскатывают рулон текстовинита лицевой стороной вниз длиной более длины панели на 20-25 см. Затем посередине раскатанного участка укладывают панель, отрезают полотнище текстовинита ножом и загибают на одном конце панели, пристреливая шпиль через 6-7 см. Пристрелку текстовинита к панели производят пистолетом пружинного типа.

О₁ или О₂ прикладывает пистолет вплотную к текстовиниту и нажимает на курок, после чего переставляет его на новое место. Прикрепив обвернутый текстовинитом конец панели к столу струбциной, О₁ и О₂ под середину панели, между нею и полотнищем текстовинита, укладывают брусок высотой 10 см. Нажимая на противоположный конец панели О₁ и О₂ слегка изгибают панель, натягивая текстовинит, и пристреливают его шпильками.

Рис. 7

Затем извлекают брусок, снимают струбцину: панель, выпрямляясь, растягивает текстовинит, который плотно прилегает к- панели. О₁ и О₂ обтягивают текстовинитом сначала одну продольную кромку и пристреливают шпильками по направлению от середины кромки к углам панели, одновременно натягивая текстовинит. Затем обтягивают текстовинитом другую продольную кромку и пристреливают шпильками к панели. В углах текстовинит разрезают "на ус", загибают за кромку панели и пристреливают.

Крепление фанерных накладок к панели

3,8 мин.

О_1, О₂

Шаблон, дрель универсальная

О₁ и О₂, прикладывая шаблон к тыльной стороне панели, наносят риски, обозначающие места крепления фанерок. Фанерки располагают так, чтобы при монтаже с одной продольной стороны они оказались над накладками установленной ранее панели, а с другой стороны - на уровне горизонтальных брусков.

Заготовленные заранее фанерки крепят к панели шурупами.

Рис. 8

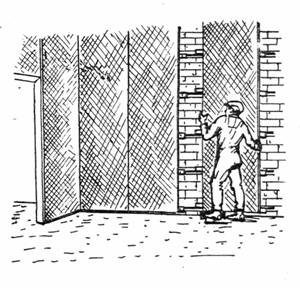

Установка панелей

3,7 мин.

О₁, О₂

Рычажное приспособление, лестница-стремянка, отвертка, дрель универсальная

О₁ и О₂заводят панель фанерными накладками над прибитыми к горизонтальным брускам накладками ранее установленной панели и опускают на рычажное приспособление

Рис. 9

О₂ нажимает ногой на педаль приспособления, прижимает панель к потолку и удерживает ее руками О₁ крепит открытые фанерные накладки панели шурупами к горизонтальным брускам чистого каркаса.

Рис. 10

* Продолжительность приведена на м² стены
