ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

УТВЕРЖДАЮ:
Зам. Директора института
/Г. ХАСХАЧИХ/

МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО ПРОЕКТИРОВАНИЮ ЗЕМЛЯНОГО ПОЛОТНА (ВЫЕМОК) В ЛЕГКОВЫВЕТРИВАЮЩИХСЯ СКАЛЬНЫХ ПОРОДАХ

Москва 1974

СОДЕРЖАНИЕ

ПРЕДИСЛОВИЕ

Настоящие Методические указания разработаны в развитие "Предложений по совершенствованию норм проектирования скальных выемок" (ЦНИИС, 1968). Они освещают вопросы прогнозирования общей и местной устойчивости откосов выемок в легковыветривающихся породах, получения расчетных параметров, типового и индивидуального проектирования и др. Приводимые количественные показатели расчетных параметров и значений интенсивности выветривания являются ориентировочными и подлежат дальнейшему уточнению по мере накопления опыта проектирования.

Методические указания предназначены дня использования при проектировании выемок вновь строящихся дорог и при разработке оздоровительных мероприятий на эксплуатируемых объектах.

Основные вопросы, освещенные в методических указаниях, предварительно рассматривались в Ленгипротрансе, Мосгипротрансе, Киевгипротрансе, Харгипротрансе и Томгипротрансе, были одобрены и рекомендованы к изданию Главтранспроектом.

Методические указания составлены в лаборатории конструкций земляного полотна кандидатами техн. наук Ф.И. ЦЕЛИКОВЫМ, Е.А. ЯКОВЛЕВОЙ, А.И. ПЕСОВЫМ и инженерами А.М. ВОЛОДИНЫМ, Г.И. КОКОВАШИНОЙ, Л.М. БИРЮКОВОЙ, Л.И. КУЗНЕЦОВОЙ.

ЗАМ. ДИРЕКТОРА ИНСТИТУТА

/Г. ХАСХАЧИХ/

РУКОВОДИТЕЛЬ ОТДЕЛЕНИЯ

ЗЕМЛЯНОГО ПОЛОТНА И

ВЕРХНЕГО СТРОЕНИЯ ПУТИ

/Б. ЦВЕЛОДУБ/

1. ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ СВОЙСТВА ЛЕГКОВЫВЕТРИВАЮЩИХСЯ СКАЛЬНЫХ ПОРОД И ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ откосов В них

Характеристика легковыветривающихся пород

1.1. Легковыветривающиеся породы (аргиллиты, алевролиты, глинистые мергели и др.) обычно встречаются в различных сочетаниях между собой, а также переслаиваются с более стойкими по отношению к выветриванию породами (песчаниками, известняками, доломитами и др.).

1.2. Рассматриваемые породы, даже если они имеют первоначально относительно высокую прочность, после обнажения в откосах начинают в большинстве случаев быстро разрушаться (в пределах зоны активного воздействия выветривания). При этом в поверхностных частях вскрытого массива образуется преимущественно щебенисто-дресвяный или дресвяно-песчаио-пылевато-глинистый материал.

1.3. С увеличением степени выветрелости пород прочность их и объемный вес уменьшаются, а пористость и влажность возрастают.

1.4. Породы одного наименования могут иметь различную степень устойчивости по отношению к выветриванию. Это объясняется комплексным влиянием на степень устойчивости к выветриванию легковыветривающихся пород большого числа, трудно поддающихся количественному учету различно воздействующих факторов: состава и типа цемента, степени метаморфизма, химического и минералогического составов и т.п.

Классификация пород

1.5. Основным показателем состояния пород в откосе следует считать их отношение к переменному высушиванию и увлажнению. Методика определения этого показателя приведена в приложении 1.

Поведение породы в условиях переменного высушивания и увлажнения дает возможность прогнозировать состояние откосов во времени,¹ так как оно отражает совокупное влияние на трудно поддающихся количественному учету факторов, определяющих выветриваемосгь пород.

1. Имеющиеся общие инженерно-геологические классификации предусматривающих регистрацию состояния пород на момент обследования, но не увязаны с состоянием их (интенсивность выветривания) на ближайшую перспективу [1, 2, 3, 4]. Разделение пород на слабо- и легковыветривающиеся в проектно-изыскательской практике обычно не предусматривает четких количественных критериев для отнесения пород к той или иной группе [5, 6, 7, 8].

1.6. Разделение легковыветривающихся пород по степени устойчивости их к выветривания на группы представлено на рис, 1.

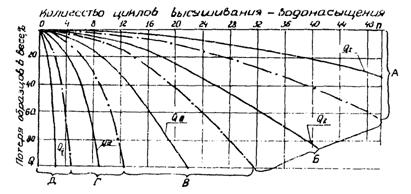

Рис. 1. Зависимости потери образцов в весе (за счет фракций менее 10 мм) от количества циклов высушивания - водонасыщения для различных по степени устойчивости групп пород:Q_I, Q_II, Q_III, Q_IV, Q_V - средние значения потерь в весе пород соответствующих групп;

- границы между группами

A) I группа - породы относительной устойчивости

Б) II группа - породы средней устойчивости

B) III группа - порода слабой устойчивости

Г) IV группа - породи неустойчивые

Д) V группа - породы весьма неустойчивые

Методика использования графика приведена в приложении 1 и в разделах 2 и 3.

1.7. Для каждой выделенной группы пород по устойчивости их к выветриванию прогнозируется вероятная мощность образования в них зоны выветривания во времени (рис. 2) и интенсивность осыпания продуктов выветривания с 1 м² поверхности откоса в зависимости от крутизны и литологии пород (рис. 3).

Виды деформаций откосов выемок

1.8. Основными видами деформаций откосов выемок и полувыемок в легковыветривающихся скальных породах являются:

осыпи интенсивно выветривающихся пород;

выпадение из откосов отдельных глыб (обломков) пород более стойких к выветриванию (песчаников, известняков и др.), чем переслаивающие их легковыветривающиеся породы;

обвалы из-за нарушения общей устойчивости откосов;

оползни и сплывы сильно выветрившегося поверхностного слоя коренных пород и делювиального покрова;

размывы откосов, сложенных выветрившимися породами.

Особенности проектирования откосов в легковыветривающихся скальных породах

1.9. В процессе проектирования необходимо осуществлять прогнозирование (расчет) общей и местной устойчивости откосов.

На основании полученных результатов оценки общей и местной устойчивости можно установить оптимальную в технико-экономическом отношении конфигурацию откосов по методике, приведенной в приложении 2.

1.10. Расчет общей устойчивости необходим для оценки вероятности возникновения обвалов и оползней.

Определение местной устойчивости требуется для прогнозирования интенсивности осыпания продуктов выветривания с откосов в процессе эксплуатации и возможности появления сплывов, а также для осуществления технико-экономического сравнения вариантов и выбора оптимального очертания откосов.



1.11. Особенности проектирования откосов в легковыветривающихся скальных породах связаны с тем, что массивы, в которых они устраиваются, являются структурной анизотропной (неоднородной) средой, поэтому к ним, как правило, не применимы основные расчетные методы, разработанные для оценки устойчивости рыхлых грунтов.

Учет структурной анизотропии исключает (или весьма затрудняет) возможность использования какого-либо универсального способа оценки общей устойчивости откосов, вызывает появление множества расчетных схем, а также необходимость определения большого количества различных параметров и требует тщательной регистрация инженерно-геологических особенностей массива.

2. РАСЧЕТ ОБЩЕЙ УСТОЙЧИВОСТИ ОТКОСОВ ВЫЕМОК

Расчетные схемы

2.1. Общую устойчивость откосов (при индивидуальном проектировании) следует оценивать в зависимости от их очертания, характера и расположения поверхностей ослабления (трещиноватости, слоистости) по отношению к проектируемому откосу, группы пород по устойчивости к выветриванию (см. рис. 1) и прочностных параметров.

2.2. При оценке общей устойчивости следует руководствоваться расчетными схемами ¹, представленными в табл. 1 и на рис. 4, где отражены наиболее характерные условия, встречающиеся в практике. Расчет общей устойчивости сводится к определению предельной высоты устойчивого откоса заданной крутизны при принятом коэффициенте запаса.

¹ В основу предлагаемых схем положены рекомендации Фисенко Г.Л. [2, 9, 10] и Савкова Л.В. [11, 12], учтены при этом результаты обобщения и анализа других расчетных методов, а также исследований, проведенных в ЦНИИСе.

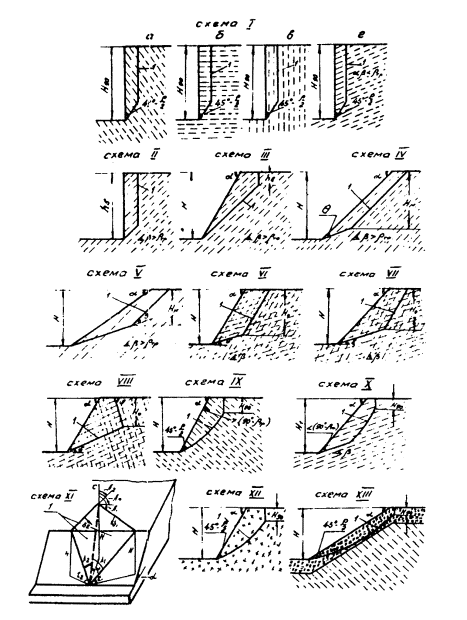

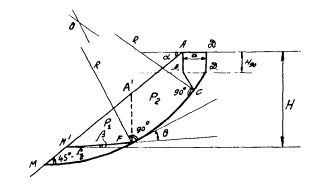

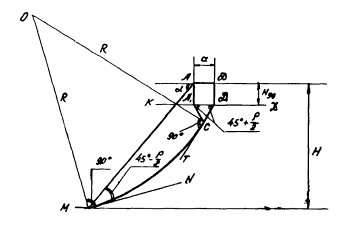

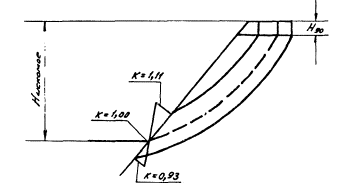

Рис. 4. Расчетные схемы общей устойчивости:

1 - контур поверхности сооружения



Таблица 1

Примечания.

1. Сдвиговые параметры по контактам более пологих поверхностей ослабления обозначены в номограммах для этих расчетных схем через С₁ и ρ.

2. ρ - угол внутреннего трения в образце, град.;

ρ_ТР - угол внутреннего трения по контактам поверхностей ослабления, град;

С - сцепление образца, т/м²;

С_М - сцепление в массиве, т/м²,

С_ТР - сцепление по контактам поверхностей ослабления, т/м²;

γ₀ - объемный вес, т/м³;

σ_Р - сопротивление отрыву по системе трещин, наклоненных в сторону массива.



Высота проектируемого откоса не должна превышать ее значения, полученного расчетом.

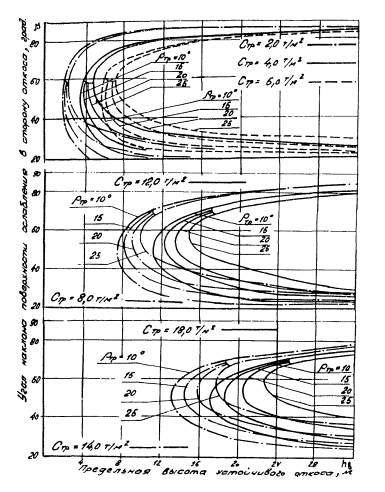

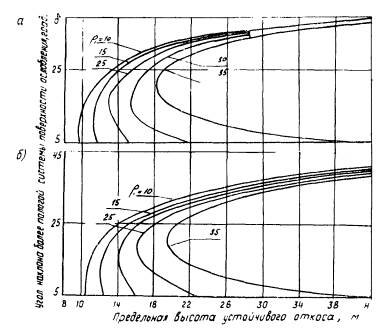

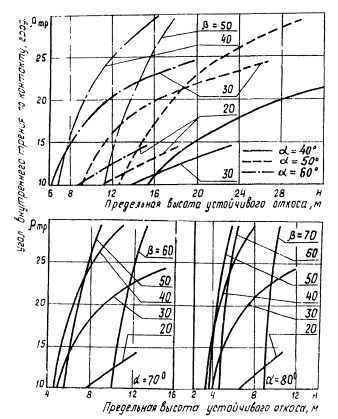

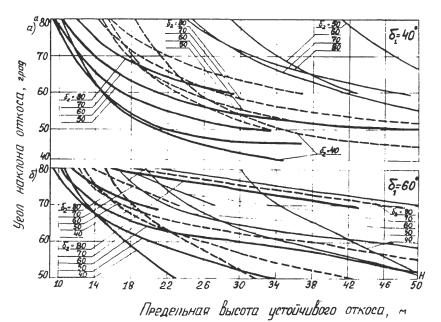

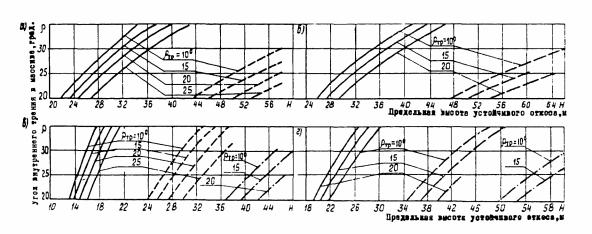

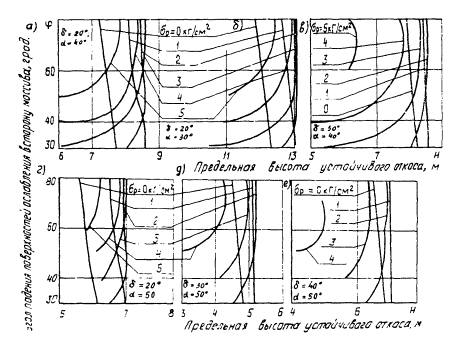

2.3. Для расчетных схем I - VIII и ХI (см. рис. 4) в ЦНИИСе по специально разработанным программам на ЭВМ произведены вычисления для различных сочетаний практически встречающихся в природе значений расчетных параметров. Некоторые из полученных результатов, оформленные в виде номограмм, представлены в приложении 3.

Характеристика расположения поверхностей ослабления

2.4. В расчетных схемах, приведенных в табл. 1, под благоприятным понимается следующее расположение поверхностей ослабления:

горизонтальное;

наклонное в сторону массива (запрокинутое);

вертикальное;

наклонное в сторону откоса под углом, меньшим ρ_ТР;

расположение вкрест простирания с поверхностью откоса, за исключением случаев, когда поверхности ослабления пересекают поверхность откоса под углом, меньшим 30^о, и одновременно имеют угол падения в направлении откоса, превышающий ρ_ТР.

2.5. Под неблагоприятным залеганием поверхностей ослабления понимается наклонное расположение их в сторону откоса под углом, превышающим ρ_ТР, а также расположение вкрест простирания с поверхностью откоса, когда поверхности ослабления пересекают поверхность откоса под углом, меньшим 30° и одновременно имеют угол падения в направлении откоса, превышающий ρ_ТР.

Учет обводнения

2.6. Гидростатическое и гидродинамическое давление при расчетах общей устойчивости откосов в легковыветривающихся скальных породах в большинстве случаев не учитывается, поскольку указанные породы, как правило, разбиты системами трещин и поэтому имеют пологую депрессионную кривую подпора [2, 9].

2.7. Учет гидростатического и гидродинамического давления рекомендуется осуществлять при наличии возможности повышения пьезометрического уровня вода вследствие частичной и полной закупорки трещин во внешней зоне откосов (например, из-за забивки водоносных трещин льдом и т.п.).

2.8. Учет обводнения при расчете общей устойчивости откосов сводится к тому, что в уравнении равновесия призм возможного обрушения учитывается уменьшение нормальной составляющей N_i веса блоков (которыми эта призма условно разбивается при расчете) на величину ΔN_i, равную

где

l_i - длина поверхности обрушения на участке подтопленного блока;

D_i - величина гидростатического давления в середине основания каждого подтопленного блока ¹.

¹ По исследованиям Г.Л. Фисенко [2], суммарное влияние фильтрационного потока (гидростатическое взвешивание и гидродинамическое давление) на призму возможного обрушения проявляется как гидростатическое давление, распределенное по поверхности скольжения (в зоне обводнения), нормальное к ней и изменяющее только нормальную составляющую. На касательную составляющую водное давление существенного влияния не оказывает.

Последовательность выполнения расчетов общей устойчивости откосов

2.9. Общая последовательность расчетов при оценке устойчивости откосов выемок принимается следующей:

на основании имеющихся инженерно-геологических материалов, полученных и результате обследования массива, в котором проектируется откос, строят розу устойчивости, которая характеризует ориентацию поверхностей ослабления по отношению к проектируемому откосу и дает возможность выявить наиболее опасные их системы. В зависимости от сложности инженерно-геологических условий строят одну или несколько роз устойчивости откоса. Образец ее построения приведен в приложении 10.

В зависимости от характера расположения поверхностей ослабления по отношению к проектируемому откосу, выявленному после построения роз устойчивости, устанавливают наиболее опасный (с точки зрения устойчивости) участок по длине проектируемого откоса и наиболее опасные системы поверхностей ослабления, располагающиеся неблагоприятно по отношению к откосу, которые должны быть учтены при выборе расчетной схемы;

с учетом расположения поверхностей ослабления выбирают расчетную схему в соответствие с указаниями табл. 1 и рис. 4;

определяют значения расчетных параметров в соответствии с указаниями, изложенными в разделе 4. Принятие значения прочностных параметров С, ρ, С_ТР, ρ_ТР, С_M уменьшают на величину коэффициента запаса устойчивости К, который рекомендуется брать равным не менее 1,3, т.е.

для принятой крутизны откоса, применительно к выбранной расчетной схеме, определяется предельная высота устойчивого откоса (по формулам, приведенным в табл. 1 или в приложениях 4 и 5, а также по номограммам в приложении 3 и на рис. 5 и 6);

если полученная расчетом высота устойчивого откоса Н_Р оказывается меньше проектной Н_п, то производят перепроектировку (изменение конфигурации) откоса и расчет повторяют до тех пор, пока не будет обеспечиваться условие, при котором Н_п < Н_P.

2.10. В случаях, когда инженерно-геологические условия удовлетворяют одновременно нескольким расчетным схемам, определение общей устойчивости осуществляется по каждой из них и за окончательный результат принимается тот, который дает наиневыгоднейшее очертание откоса.

2.11. При наличии в откосе слабых прослоек, расположенных выше его подошвы, необходимо осуществлять дополнительную проверку общей устойчивости, ориентируясь на возможность прохождения линии обрушения через указанные прослойки (применительно к одной из схем, указанных в табл. 1).

Рис. 5. Зависимость Н/Н₉₀ от угла наклона откоса (α) при разных значениях ρ.

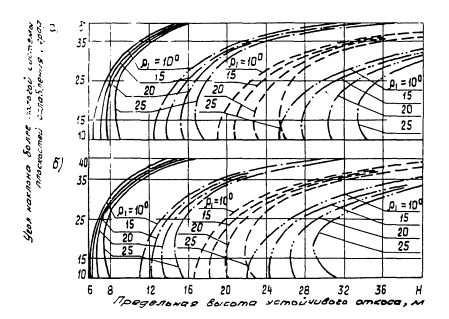

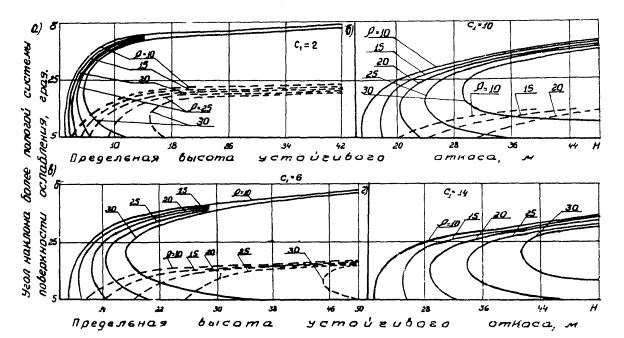

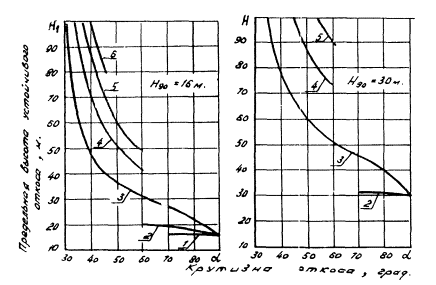

Рис. 6. Предельная высота устойчивого откоса при расчете no схеме Х (для некоторых частных случаев);

1 - при β = -30°;                        2 - при β = -20°;

3 - при β = -10°;                        4 - при β = 0°

5 - при β = +10°                         6 - при β = +20°

3. ОЦЕНКА МЕСТНОЙ УСТОЙЧИВОСТИ

Общие положения

3.1. Расчеты местной устойчивости производят для прогнозирования возможности возникновения деформаций (осыпей, сплывов, промоин) и интенсивности их проявления.

3.2. Для осуществления расчетов местной устойчивости легковыветривающихся скальных пород необходимо прежде всего классифицировать их по устойчивости к выветриванию.

По графику на рис. 1 определяется группа пород, слагающих откос, в соответствии с указаниями приложения 1. Для этого на графике фиксируется положение экспериментально полученных значений отношения к переменному высушиванию и увлажнению рассматриваемой породы и устанавливается осредненное расположение экспериментальной кривой по отношению к линии средних значений указанного отношения в группе, к которой она отнесена.

С этой целью вычисляется соотношение

где

п_Ф.К - количество циклов высушивания и увлажнения, при котором зафиксирован определенный процент потерь в весе исследуемых образцов;

 - количество циклов высушивания и увлажнения, соответствующее тому же проценту потерь в весе для линии средних значений отношения к переменному высушиванию и увлажнению в группе i;

 - количество циклов высушивания и увлажнения, соответствующее 100 % потерь в весе для линии средних значений выделенной группы;

К - количество сравниваемых значений процентов потерь в весе.

Пример практического использования формулы (2) для вычисления соотношения  приведен в приложении 1.

3.3. Расчет местной устойчивости для пород I - III и IV - V групп проводится по двум принципиально различным методам, что обусловлено разной степенью раздробления пород этих групп в процессе выветривания. В то время как породы I - III груш выветриваются преимущественно до состояния каменисто-щебенисто-дресвяных фракций, породы IV - V групп - до состояния глинисто-пылевато-песчано-дресвяных фракций. Помимо этого породы IV - V групп характеризуются повышенной интенсивностью выветривания во времени и отличаются значительной мощностью выветрелой зоны, в пределах которой в перспективе их можно считать рыхлыми грунтами. Поэтому на эти породы при расчетах устойчивости (как общей, так и местной) можно распространять те же рекомендации, которые приняты для рыхлых грунтов.

Расчет местной устойчивости для пород I - III групп

3.4. Расчет местной устойчивости для пород I - III групп сводятся к определению интенсивности поступления продуктов выветривания (объема осыпи) с единицы поверхности откоса и величины отступления бровки откоса во времени. При этом предполагается или периодически убирать продукты выветривания, или оставлять их у подошвы откоса, что влияет на методику расчета.

3.5. Последовательность расчетов при условии периодической уборки продуктов выветривания следующая:

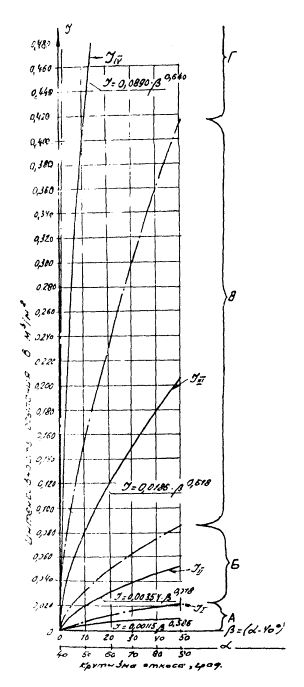

по графику, приведенному на рис. 3, для полученной по испытаниям на переменное высушивание и увлажнение группы пород, вычисленной по формуле (2) величина соотношения  и исходной (заданной) крутизны откоса определяется величина интенсивности осыпания рассматриваемых пород J_αФ по выражению

где

 - среднее значение интенсивности осыпания пород выделенной группы при заданной крутизне откоса α, м³/м² год;

по выражению (3) для рассматриваемых пород и на основании рис. 3 строится зависимость интенсивности осыпания от крутизны откоса

J_αФ = f(α)

по полученному графику J_αФ = f(α) определяют значения интенсивности осыпания по мере уположения откоса и прежде всего - возможную интенсивность осыпания в первый год после сооружения откоса заданной крутизны J_αФ1 условно принимая крутизну откоса в течение года неизменной, равной запроектированной или фактически полученной после разработки;

вычисляют полную длину Z₁ образующей откоса в первый год его существования по выражению

где

Н₁ и α₁ - первоначальные (проектные или фактически полученные) значения высоты и крутизны откоса соответственно;

определяют объем осыпи с 1 пог. м длины откоса (вдоль подошвы) за первый год его существования  по выражению

Объем осыпи, накопившейся в течение первого года с 1 пог. м откоса, приводится к объему породы в плотном состоянии  по выражению

где

К_Р - коэффициент разрыхления, который может быть принят равным 1,5;

вычисляют размер отступления бровки откоса выемки l_α1 на первый год по выражению

определяют новый (более пологий) угол наклона откоса после его годичного существования по выражению (рис. 7)

где

ε₁ - величина уплотнения откоса за первый год его существования.

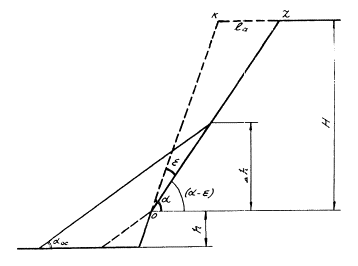

Рис. 7. Схема в расчету уположения откоса во времени (за счет осыпания продуктов выветривания)

Затем (для второго года эксплуатации) вычисления повторяют в той же последовательности при принятии в качестве исходного угла α₁ - ε₁ и т.д.

3.6. При оставлении осыпи у подошвы откоса выемки последовательность расчета поступления продуктов выветривания и величины отступания бровки откоса во времени принципиально остается такой же, какой она указана в п. 3.5. Однако расчетная высота откоса, с которой возможно в последующем поступление продуктов выветривания, уменьшается на высоту осыпи, ежегодное возрастание которой Δh делается по формуле (13).

где

h - высота осыпи в предшествующем году (см. рис. 7);

α - крутизна откоса в предшествующем году;

l_α - величина отступания бровки откоса в рассматриваемом году;

Н - расчетная высота откоса;

К_Р - коэффициент разрыхления;

α_ос - угол наклона откоса осыпи (ориентировочно 35 - 40°);

ε - величина уположения откоса в рассматриваемом году.

При наличии в пределах проектируемого откоса толщи переслаивающихся пород, имеющих различную устойчивость по отношению к выветриванию, целесообразно осуществлять построение графика J_αФ = f(α) по описанному в п. 3.5. методу для каждой литологической разности, а в качестве расчетного для всего откоса приникать выражение J_αФ = f(α), осредненное (взвешенное) по мощности переслаивающихся пород.

Расчет местной устойчивости для пород IV - V групп

3.7. Проверка местной устойчивости откосов в породах IV - V групп заключается в определении вероятности образования на них поверхностных сплывов выветрелого до состояния мелкозема грунта, что оценивается величиной коэффициента местной устойчивости.

3.8. Последовательность расчетов местной устойчивости в этом случае принимается следующей;

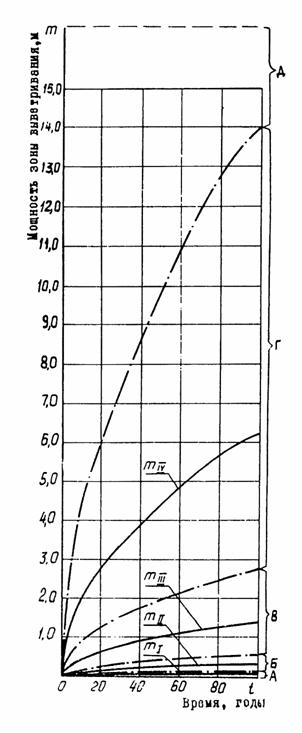

для полученной по испытаниям на переменное высушивание и увлажнение группы пород, по величине соотношения  и расчетного срока существования относа t вычисляется мощность прогнозируемой зоны выветривания m_tФ по выражению

где

 - среднее значение мощности зоны выветривания выделенной группы i на расчетный срок существования откоса, и определяемое по графику на рис. 2;

оценивается местная устойчивость выветрелого слоя путем определения величины К_местн^, в условиях избыточного увлажнения (возникающего, например, весной при оттаивании грунта, осенью и летом после затяжных или ливневых дождей) по формуле (14).

где

n = ctg α - заложение относа;

γ₀ - обменный вес выветрелого грунта, т/м³;

α - крутизна откоса, град;

ρ - угол внутреннего трения выветрелого слоя грунта, град;

С - сцепление этого же грунта, т/м²;

Н - высота откоса, м;

А и В - безразмерные коэффициенты, определяемые в зависимости от отношения  по специальный графикам в приложении 6;

h_P - глубина зоны возможного сплывообразования, принимается равной 0,4 - 0,8 м [14].*

* Расчет производится в той же последовательности, как и для откосов в обычных (рыхлых) грунтах в связи с указаниями п. 3.3, a также с учетом, что при индивидуальном проектировании очертание откосов в пределах I - V групп не следует делать круче 1:1,5 (см. раздел 5)

4. ПРОЧНОСТНЫЕ ПАРАМЕТРЫ СКАЛЬНЫХ ПОРОД И МЕТОДЫ ИХ ОПРЕДЕЛЕНИЯ

Перечень параметров

4.1. Основными параметрами при расчетах общей устойчивости откосов являются: ρ, ρ_тр, С; С_М, С_ТР (значения параметров см. в табл. 1).

4.2. Основными (дополнительно к указанным выше) параметрами при расчетах местной устойчивости легковыветривающихся скальных откосов являются:

J - интенсивность осыпания с 1 м² поверхности откоса различной крутизны, ;

К_Р - коэффициент разрыхления, принятый в среднем равный 1,50.

Численные значения ρ и С

4.3. Для получения численных значений сцепления С и угла внутреннего трения ρ легковыветривающихся скальных пород необходимо произвести соответствующие испытания образцов пород.

Эти испытания в основном сводятся или к сдвигу со сжатием в наклонных матрицах по методике ВНИМИ [15], или же к раскалыванию пластин и раздавливанию образцов полуправильной формы, широко используемому в ИГД им. Скочинского [16].

По результатам проведенных испытаний строится так называемый паспорт прочности породы - зависимость напряжения сдвига от напряжения сжатия (рис. 8). При использовании методики ВНИМИ паспорт прочности получается графоаналитическим путем [9, 15]. При раскалывании пластин и раздавливания образцов полуправильной формы применяют расчетный прием построения огибающей к предельным кругам напряжений Мора, разработанные М.М. Протодьяконовым [16, 17].

4.4. Значения С и ρ при наличии паспорта прочности обычно определяют графически следующим построением [17]:

из начала координат проводят два луча под углами 30 и 50°к оси τ (см. рис. 8);

через точки пересечения лучей с огибающей проводят секущую;

отрезок, отсекаемый секущей на оси τ, считая от начала координат, дает величину С, а угол, образуемый ею с горизонталью, -ρ,

Для получения достаточно надежных расчетных значений указанных параметров такие определения целесообразно выполнять с необходимой повторностью (не менее чем с трехкратной) и осуществлять статистическую обработку полученных результатов.

4.5. Ориентировочные значения расчетных величин угла внутреннего трения в образцах, отобранных в массиве для некоторых легковыветривающихся пород и переслаивающих их литологических разностей, составляют, град.:

Аргиллиты                                                          29 - 32

Алевролиты                                                        31 - 33

Мергели глинистые                                            30

Мергеля известковые                                         32

Песчаники                                                                       34 - 38.

4.6. Приблизительное значение расчетных величин сцепления в образце можно определить двумя способами:

1) по выражению

где

σ_сж - сопротивление образцов на одноосное сжатие (с соотношением высоты к ширине, равным 1,5 ÷ 2:1);

2) по графику на рис. 9, на котором значение С берется в зависимости от относительной механической прочности, определяемой по динамическому пробнику, краткое описание и способ пользования которым приведены в Приложении 7.

Определение ρ_ТР и С_ТР

4.7. Значения ρ_ТР при отсутствии заполнителя по контактам поверхностей ослабления назначаются по таблице приложения 8 в зависимости от характера поверхностей ослабления. При возможности обводнения поверхностей контактов указанные в этой таблице значения ρ_ТР уменьшается на 2-4°.

4.8. При наличии заполнителя трещин расчетные значения ρ_ТР принимаются по графику на рис. 10 в зависимости от влажности заполнителя и шероховатости стенок поверхностей ослабления.

4.9. Расчетные значения С_ТР при отсутствии заполнителя назначаются по таблице приложения 9. При наличии заполнителя расчетные значения С_ТР определяется по графику на рис. 11 в зависимости от влажности и характера заполнителя.

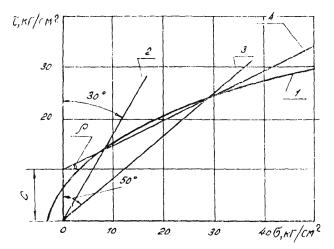

Рис. 8. Пример построения для получения значений С и ρ в образце;

1 - паспорт прочности (огибающая к кругам Мора);

2 - луч под углом 80° к ocи τ;

3 - луч под углам 50° к оси τ

4 - секущая, проведенная через точки пересечения лучей с огибающей

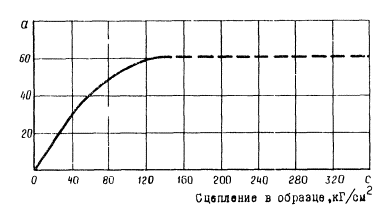

Рис. 9. Корреляционная зависимость R_ОТН от С (по данным ЦНИИСа)

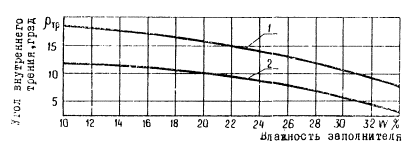

Рис. 10. Зависимость угла внутреннего трения по контактам поверхностей ослабления ρ_ТР от влажности заполнителя:

1 - поверхности ослабления шероховатые

2 - поверхности ослабления гладкие

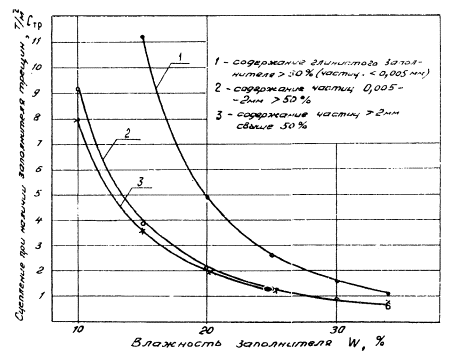

Рис. 11. Зависимость сцепления по контактам поверхностей ослабления С_ТР при наличии заполнителя трещин от влажности заполнителя

4.10. При отсутствии сведений о заполнителя трещин, его влажности и шероховатости стенок поверхностей ослабления принимается наиболее неблагоприятное из реально возможных сочетаний расчетных параметров ρ_ТР и С_ТР, (т.е. поверхности считаются гладкими, допускается наличие заполнителя, учитывается возможность его увлажнения).

Угол внутреннего трения и сцепление в массиве

4.11. Значения угла внутреннего трения в массиве (при направлении поверхностей обрушения поперек к поверхностям ослабления) принимается равными значениям угла внутреннего трения в образце, т.е. ρ_М = ρ.

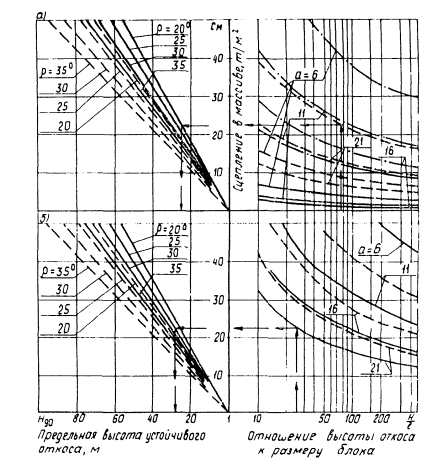

4.12. Сцепление в массиве С_М рекомендуется определять по формуле ¹

где

С - сцепление в образце, т/м²;

Н - проектная высота откоса, м;

а - коэффициент, определяемый по графику на рис. 12 в зависимости от С^х;

С_ТР - сцепление по контактам поверхностей ослабления, т/м²;

l - осредненная блочность пород в массиве, м

где

l₁, l₂…..l_n - средние расстояния между трещинами первой, второй и п-й систем, м.

¹. С целесообразно определять посредством опытных сдвигов в натурных условиях по имеющимся методикам [18, 19].

^х График зависимости α = f(с) построен по материалам полевых исследований ЦНИИСа и соответствует последним данным ВНИМИ.

Рис. 12. Зависимость коэффициента a от величины сцепления в образце (по данным ЦНИИСа)

Размер и форма элементарных структурных блоков определяются обычно тремя наиболее характерными системами трения.

Некоторые особенности выбора расчетных параметров скальных пород

4.13. Обычно различные литологические равности легковыветривающихся пород встречаются во всевозможных сочетаниях между собой и с переслаивающими их более прочными и устойчивыми к выветриванию породами. В связи с этим при расчетах по схемам I, IV, V, IХ, X, ХIII, в которых поверхность обрушения на каком-либо участке пересекает вкрест поверхности ослабления, параметры принимаются или по наиболее слабым разновидностям пересекаемых пород (в запас безопасности), или средневзвешенными по мощности пересекаемых литологических равностей (что более правильно, но требует тщательных инженерно-геологических исследований).

4.14. При определении величины сдвиговых параметров для расчетов по схеме ХIII (использующейся для пород IV - V групп) необходимо учитывать возможность избыточного увлажнения грунта выветрелой зоны, мощность которой определяется в соответствии с указаниями п. 3.9. При выборе расчетных значений ρ и С следует использовать результаты сдвиговых испытаний паст, приготовленных из рассматриваемых пород. В этом случае ρ = φ - углу внутреннего трения рыхлых грунтов.

4.15. При расчетах по схеме VIII сопротивление на разрыв по трещинам δ_Р обычно принимается равным нулю (в запас устойчивости).

4.16. Объемный вес пород γ₀ определяют по справочникам [20] или по данным лабораторных определений согласно выражению

,

где

Р - вес образца, г;

W - объем образца, см³.

При этом объем образцов неправильной формы может быть определен измерением объема вытесненной воды при погружении в нее образца. Перед погружением в воду образцы неводостойких пород следует покрывать тонкой водонепроницаемой пленкой (например, клеем БФ и т.п.).

5. ВОЗМОЖНЫЕ ТИПОВЫЕ И ИНДИВИДУАЛЬНЫЕ РЕШЕНИЯ

Общие принципы проектирования откосов

5.1. При установления рациональных очертаний откосов выемок можно исходить из двух основных принципов:

1) обеспечения общей и местной устойчивости;

2) обеспечения общей устойчивости с одновременным, частичным допущением осыпей, вызванных нарушением местной устойчивости (при соответствующем технико-экономическом обосновании целесообразности такого решения, методика осуществления которого приведена в приложении 2).

5.2. Возможны следующие конструктивные решения, применительно к типовому и индивидуальному проектированию:

пологие откосы крутизной, равной углу естественного откоса образующихся на них продуктов выветривания (1:1,25 - 1:1,5) с кюветом, закюветней полкой или кювет-траншеей.

крутые откосы (в пределах 1:0,5 - 1:1) с кювет-траншеей для сбора продуктов выветривания, поступающих с откоса, или с улавливающей стеной, выполняющей те же функции;

крутые откосы с кюветом или лотком при защите откосов при выветривания какими-либо покрытиями;

крутые откосы (вплоть до вертикальных) с широкими полками, рассчитанными на размещение продуктов выветривания в процессе всего периода существования откоса до его самоуположения на всю высоту,

комбинированные конструктивные решения:

откосы ломаного очертания (выпуклого или вогнутого - в зависимости от состава пород и их расположения по высоте откоса);

защищенные от выветривания участки по высоте и длине откосов, чередующиеся с неукрепленными, и др.

5.3. Выбор конструкции откоса определяемся степенью общей и местной устойчивости слагающих его пород, высотой проектируемого откоса и технико-экономическими показателями.

Типовое проектирование

5.4. Сферы типового проектирования для различных групп пород, с указанием конструктивных особенностей типовых решений, приведены в табл. 2.

Таблица 2

Примечание. В элювиально-делювиальном слое заложение откосов во всех типовых конструкциях принимается не круче 1:1,5.

ИНДИВИДУАЛЬНОЕ ПРОЕКТИРОВАНИЕ

5.5. Область индивидуального проектирования охватывает все сочетания инженерно-геологических и проектных условий, выходящие за рамки типового проектирования (неблагоприятное расположение поверхностей ослабления, высота откосов более 12 - 16 м, наличие обводнения и др.).

5.6. При индивидуальном проектировании очертания откосов определяют, исходя из необходимости обеспечения их общей устойчивости, и уточняют на основании оценки местной устойчивости - для возможности выбора оптимальной в технико-экономическом отношении конфигурации их (в соответствии с Приложением 2). Для пород V - IV очертания откосов не следует назначать круче 1:1,5.

5.7. при индивидуальном проектировании выемок следует учитывать, что по технико-экономическим показателям предпочтительнее других конструктивных решений могут быть:

крутые откосы (вплоть до вертикальных) с уширенными полками, рассчитанными на размещение продуктов выветривания при самоуположении откосов, - для выемок высотой 6 - 8 м и полувыемок на косогорах не круче 1:2;

крутые откосы с траншеями у подошвы - для прорезных выемок большой глубины и полувыемок на крутых косогорах;

крутые откосы, укрепленными защитными покрытиями, - для полувыемок на косогорах при значительной стоимости разработки скальных пород.

6. ХАРАКТЕР И ОБЪЕМ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ

6.1. Полный комплекс инженерно-геологических обследований, необходимых для оценки общей и местной устойчивости откосов выемок в легковыветривающихся скальных породах, включает в себя определение следующих показателей:

наименование пород, их размещения и процентного содержания в пределах проектируемого откоса;

ориентация поверхностей ослабления;

генезиса поверхностей ослабления;

качественной характеристики трещиноватости (характера заполнения трещин, степени шероховатости стенок, обводнения, изменчивости трещин в зависимости от пересечения различных литологических разностей, протяженности и выдержанности направлений трещин);

количественной оценки трещиноватости (числа трещин каждой системы, приходящихся на 1 пог. м в направлении, перпендикулярном плоскости трещин, определение блочности по формуле (15);

объемного веса γ₀;

сопротивления одноосному сжатию δ_сж;

сцепления и угла внутреннего трения в монолите (образце) С и ρ;

оцепления с учетом структурного ослабления в массиве С_М;

сцепления и угла внутреннего трения по контактам поверхностей ослабления С_ТР и ρ_ТР;

отношения к переменному высушивания и увлажнения.

Методы осуществления различиях видов инженерно-геологических обследований приведена в соответствующих пособиях и методических указаниях [21, 22, 23].

Сведения о способах определения механических характеристик даны также в разделе 4 настоящей работы.

6.2. Объем инженерно-геологических обследований применительно к конкретным расчетным схемам может быть значительно сокращен по сравнению с полным комплексом, приведенным в п. 6.1.

Перечень необходимых определений из указанного комплекса при различных расчетных схемах общей устойчивости (с учетом необходимости оценки местной устойчивости} приведен в табл. 3.

6.3. Некоторые инженерно-геологические характеристики можно уточнять в процессе разработки выемок. Если при этом выявится несоответствие первоначально принятым условиям, то необходима дополнительная проверка устойчивости откосов и корректировка проектных решений.



Таблица 3

Примечание.

1. знак "+" показывает необходимость выполнений определений, а знак "минус" -отсутствие такой необходимости.

2. При σ_сж ≥ 400 кг/см² (что соответствует примерно С ≥ 100 кг/см²) при благоприятном расположении поверхностей ослаблений откосы устойчивы при Н ≤ 60 м



ПРИЛОЖЕНИЕ 1
МЕТОДИКА КЛАССИФИКАЦИИ ПОРОД ПО СТЕПЕНИ УСТОЙЧИВОСТИ К ВЫВЕТРИВАНИЮ

Отбор образцов

Из участков массива, прорезаемого откосам выемки (проектируемой или существующей), отбирают образцы пород произвольной формы весом от 100 до 300 г каждый.

Образцы отбирают из подошвенной, средней и верхней частей откоса в количестве не менее трех по каждому из поперечников (при наличия однородного сложения толщи). Расстояние между поперечниками, в случае выдержанности элементов залегания пород, принимается равным 150 - 200 м. При изменчивости и невыдержанности элементов залегания расстояние между поперечниками уменьшается до 25 - 50 м.

В случае переслаивания различных пород по высоте проектируемого откоса образцы отбирают из каждой литологической разности.

Отбор образцов осуществляется из кернов или из обнажения пород.

Испытание образцов

При испытании отобранных образцов на высушивание-увлажнение их ставят в фарфоровых или стеклянных чашках в сушильный шкаф и выдерживают при температуре 105°С примерно 7 - 8 ч. Затем их вынимают из шкафа, взвешивают и заливают водой, в которой выдерживают не менее 7 - 8 ч.

После слива воды через фильтр (чтобы задержать мелкие частицы) образцы вновь ставят в сушильный шкаф ¹. Далее процесс (цикл) повторяется.

1 При отсутствии сушильного шкафа процесс высушивания при испытании можно осуществлять в лабораторных условиях (при комнатной температуре). При этом целесообразно увлажненную породу рассыпать на бумагу или металлический лист и т.п.), что ускоряет просушивание. Длительность процесса высушивания в этом случае составляет не менее 15 ч.

После определенного числа циклов (3 - 5) следует производить просев образцов через сито с ячейками 10 мм (с водой ила в сухом состоянии). Прошедшие через сито частица высушиваются (в случае просеивания с водой) и взвешивают с точностью до 0,01 г,

Затем вычисляют потерю в весе исследуемого образца, которая равняется отношению веса частиц, прошедших через сито с ячейками 10 мм, к первоначальному весу образца (в процентах). Общее количество циклов испытаний определяется степенью устойчивости исследуемой порода к высушиванию-увлажнению. При неустойчивых породах достаточно ограничиться несколькими циклами, чтобы получить потери образцов в весе, достигающие 100 %. В устойчивых породах потери в весе, равной 100 %, может вообще не наступить, поэтому в этих случаях испытания можно ограничить 30 - 40 циклами.

Обработка результатов

По потере образцов в весе, в зависимости от количества циклов высушивания-увлажнения, строится график в координатах Q = f(п),

где Q.- потеря образцов в весе, %;

п - количество циклов высушивания и увлажнения.

Полученная зависимость сопоставляется (совмещается) с графиком, приведенном на рис. 1 настоящих Методических указаний; определяется группа пород по степени устойчивости к выветриванию. При этом необходимо определять также положение полученной зависимости по отношению к линии средних значений потерь в весе рассматриваемой группы по соотношению

где  - количество циклов, соответствующе 100 % потерь для линии средних значений группы. Применительно к I и II группам пород по рис. 1 в разделе 1 вместо  принимается количество циклов, соответствующее наибольшему значению потерь, показанному на графике;

п_фк - количество циклов высушивания и увлажнения, при котором зафиксирован определенный процент потерь в весе исследуемого образца;

 - количество циклов высушивания и увлажнения, соответствующее тому же проценту похерь в весе для линии средних значений в группе l (см. рис. 1 в разделе 1);

К - количество сравниваешь значений процентов потерь в веса образца (Q_in).

Пример

В результате проведения опытов на высушивание и увлажнение с какой-либо породой получена следующая зависимость: Q = f(n)

После сопоставления этой зависимости с графиком на рис. 1 можно заключить, что исследуемая порода относится к III группе. Полученным из опыта значениям процентов потерь в весе соответствует следующее количество циклов  по линии средних значений Q_{III К}.

По указанной выше формуле (1) находим отношение . В рассматриваемом примере % = 6 (шесть сравниваемых величин процентов потерь породы в весе при просеивании через сито 10 мм: 5, 10, 40, 60, 70, 80 %;  = 22 цикла.

.

Второй член числителя в формуле для определения  (в нашем примере он равен +1,65) показывает, на сколько сместится экспериментальная зависимость Q = f(n) от линии средних значений. В рассматриваемом случае она сместится правее линии средних значений Q_III. При этом сдвиг вправо составит в среднем 1,65 цикла (т.е. 1,65n) в каждой сравниваемой точке, что можно использовать при нанесении осредненного очертания полученной опытным путем зависимости а = f(n). Если бы этот член получился отрицательным, то осредненное очертание экспериментальной зависимости сместилось бы левее линии средних значений Q_III на соответствующую величину циклов. Таким образом, если  > 1 - то экспериментальная зависимость пройдет правее от линии средних значений, если  < 1 - то левее; при  = 1 экспериментальная зависимость совпадает с линией средних значений.

Для определения интенсивности осыпания следует J_III (см. рис. 2) разделить на полученное соотношение, т.е. умножить на отношение  = 0,925.

Аналогичным образом это соотношение используется при определении мощности коры выветривания (применительно к т_а на рис. 3).

ПРИЛОЖЕНИЕ 2
МЕТОДИКА НАХОЖДЕНИЯ ОПТИМАЛЬНОГО ОЧЕРТАНИЯ ОТКОСОВ ВЫЕМОК

При назначении оптимальных в технико-экономическом отношении очертаний откосов следует исходить из условий обеспечения их общей устойчивости и такого сочетания строительных и эксплуатационных расходов, которые бы (с учетом отдаленности затрат) были минимальными.

Чем круче запроектированы откосы (при обязательности сохранения их общей устойчивости), тем меньше строительная стоимость разработки выемки, но тем больше затраты, связанные с необходимостью уборки осыпающихся продуктов выветривания в процессе эксплуатации.

Для возможности сопоставления суммарных строительных и эксплуатационных затрат в рассматриваемых вариантах с учетом отдаленности во времени рекомендуется сравнивай так называемые приведенные расходы, определяемые по формуле [24].

где Σ_np - приведенные суммарные строительные и эксплуатационные расходы;

K_t u Э_t - соответственно капиталовложения и эксплуатационные расходы в соответствующем году t;

 - коэффициент приведения (отдаленности), учитывающий уменьшение значимости затрат, совершаемых через t лет;

t_c - год, ограничивающий период суммирования расходов по рассматриваемым вариантам;

Е_нп - норматив для приведения разновременных затрат, установленный в размере 0,08 [25].

В общую сумму затрат по указанной формуле включаются и первоначальные капиталовложения (как затраты первого этапа), условно относимые к нулевому году эксплуатация, т.е. принимаемые с коэффициентом приведения, равным 1.

При рассмотрении приведенных расходов применительно к скальным выемкам под капитальными затратами понимается строительная стоимость сооружения 1 пог. м продольной длины выемки, а эксплуатационные расходы складываются из стоимости уборки осыпающихся продуктов выветривания с 1 пог. м длины откосов (вдоль выемки).

Период суммирования приведенных затрат ограничивается двадцатью годами. При этом интенсивность осыпания продуктов выветривания с откосов заданной крутизны и интенсивность отступания бровки откосов выемки (степень уположення откосов во времени) подсчитывают при сравнении вариантов в соответствии с рекомендациями, изложенными в разделе 3.

По указанной методике производится сравнение различных конструктивных вариантов (в том числе откосов, защищенных от выветривания различными покрытиями, откосов с уширенными полками, рассчитанными на самоуположение их и размещение продуктов выветривания в процессе эксплуатации и др.).

ПРИЛОЖЕНИЕ 3
НОМОГРАММЫ ДЛЯ ОЦЕНКИ ОБЩЕЙ УСТОЙЧИВОСТИ ОТКОСОВ ВЫЕМОК

Рис. 1. Номограммы для определения предельной высоты устойчивого вертикального откоса при благоприятной расположении поверхностей ослабления (расчетная схема I):

а  С = 100 т/м²;  С = 600 т/м²;

С = 1100 т/м²;

б -  - С = 1600 т/м²; ------ - С = 2100 т/м²;

 - γ_0δ = 2,5 т/м³; ------ - γ_0δ = 2,0 т/м³

Рис. 2. Номограммы для определения предельной высоты устойчивого вертикального откоса при неблагоприятном расположении поверхностей ослабления (расчетная схема II)

Рис. 3. Номограммы для определения предельной высоты устойчивого откоса различной крутизны при неблагоприятной расположении поверхностей ослабления (расчетная схема III):

С_ТР = 2 т/м²;               γ₀ = 2,5 т/м³

Рис 4. Номограммы для определения предельной высоты устойчивого откоса при неблагоприятном расположении поверхностей ослабления и совпадении их с откосом (для некоторых расчетных сочетания)

(расчетная схема IV):

 - С_М = 10 т/м²;  - С_М = 20 т/м²; - • - - С_М = 30 т/м²;

а - β = 50°;            ρ_ТР = 10°;                    γ₀ = 2,5 т/м³;

б - β = 50°;            ρ_ТР = 15°;                    γ₀ = 2,5 т/м³;

Рис. 5. Номограммы для определения предельной высоты устойчивого откоса при неблагоприятном расположении поверхностей ослабления и при откосе более пологом, чем плоскости ослабления (для некоторых расчетных сочетаний) (расчетная схема V):

 - С_м = 10 т/м²;        С_М = 20 т/м²;      - • - - С_М = 30 т/м²;

а - β = 60°;            С_ТР = 0;                      α = 50°;           γ₀ = 2,5 т/м²;

б - β = 60°;            C_СР = 4 т/м²;               α = 50°;           γ₀ = 2,5 т/м²;

в - β = 60°;             С_ТР = 0;                      α = 60°;           γ₀ = 2,5 т/м²;_?

г - β = 60°;             С_ТР = 4 т/м²;               α = 60°;           γ₀ = 2,5 т/м²;_?

Рис, 6. Номограммы для определения предельной высоты устойчивого откоса при наличии двух или более систем поверхностей ослабления, падающих в сторону откоса под различными углами, одна из которых совпадает с откосом (для некоторых расчетных сочетаний) (расчетная схема VI):

а - β = 50°;            ρ_ТР = 10°;                    С_ТР = 0;           γ₀ = 2,5 т/м³;

б - β = 50°;            ρ_ТР = 15°;                    С_ТР = 0;           γ₀ = 2,5 т/м³;

Рис. 7. Номограммы для определения предельной высоты устойчивого откоса при наличии двух или более систем поверхностей ослаблений, падающих в сторону откоса под различными углами, одна из которых совпадает с откосом (для некоторых расчетных сочетаний) (расчетная схема I):

а - β = 50°;            ρ_ТР = 25°;                    С_ТР = 0;           γ₀ = 2,5 т/м³;

б - β = 50°;            ρ_ТР = 20°;                    С_ТР = 0;           γ₀ = 2,5 т/м³;

 - С₁ = 4 т/м²; - • - - С₁ = 8 т/м²; - - - - С₁ = 12 т/м²;  С₁ = 16 т/м²

Рис. 8. Номограммы для определения предельной высоты устойчивого откоса (для некоторых расчетных сочетаний) при наличии двух или более систем поверхностей ослабления, падающих в сторону откоса под различными углами β и δ и несовпадающих с углом откоса α; β > α > δ (расчетная схема VII):

β = 60°; С_ТР = 0; ρ_ТР = 10°; а - С₁ = 2; б - С₁ = 2; в - С₁ = 10; г - С₁ = 14 т/м²;

 - а = 50°;        - - - - а = 30°;

Рис. 9. Номограммы для определения предельной высоты устойчивого откоса (для некоторых расчетных сочетаний) при наличии двух или более систем поверхностей ослабления, падающих в сторону откоса под углами различными β и δ и несовпадающих с углом откоса α β > α > δ. (расчетная схема VII):

а - β = 60°;                        С_ТР = 0;                      ρ_ТР = 15°;

б - β = 60°;                        С_ТР = 0;                      ρ_ТР = 20°;

С₁ = 6 т/м²;                 α = 50°

Рис. 10. Номограммы для определения предельной высоты устойчивого откоса с углом наклона α при наличии двух или белее систем поверхностей ослабления, одна из которых имеет падение в сторону выемки под углом δ (δ < α), а другая - в сторону массива под углом φ (для некоторых расчетных сочетаний) (расчетная схема VIII)

ρ_ТР = 10°; С_ТР = 1 т/м²; γ₀ = 2,5 т/м³

а) δ = 20°; α = 40°; б) δ = 20°; α = 30°; в) δ = 30°; α = 40°; г) δ = 20°; α = 50°; д) δ = 30°; α = 50°; е) δ = 40°; α = 50°;

Рис. 11. Номограммы для определения предельной высоты устойчивого откоса, при расчетной схеме, учитывающей объемное расположение поверхностей ослабления (для некоторых расчетных сочетаний) (расчетная схема ХI):

а - С_ТР = 2 т/м²;     γ₀ = 2,5 т/м³;   β = 0°;             А₀ = 90°;         А₁ = 130°;       А₂ = 50°

б - С_ТР = 2 т/м²;     γ₀ = 2,5 т/м³;   β = 15°;            А₀ = 90°;         А₁ = 130°;       А₂ = 50°

в - С_ТР = 2 т/м²;     γ₀ = 2,5 т/м³;   _____ β = 30°;            А₀ = 90°;         А₁ = 130°;       А₂ = 50°

ПРИЛОЖЕНИЕ 4
ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАСЧЕТОВ ОБЩЕЙ УСТОЙЧИВОСТИ ОТКОСОВ ПО СХEME IХ ^х

В данной расчетной схеме массив принимается макрооднородным (квазиизотропным), а расчетная поверхность обрушения - круглоцилиндрической с вертикальным верхним участком высотой H₉₀, в пределах которого считается, что порода работает на разрыв. Сопротивление разрыву скальной породы в массиве в запас безопасности принимается равным нулю.

^х Изложенные в настоящем приложении методики основываются на разработках Г.Л. Фисенко [2, 9, 10] и уточнены по результатам исследований некоторых других авторов (10, 26, 27, 28).

Положение наиболее опасной поверхности обрушения для заданной конфигурации откоса, т.е. для конкретных значений крутизны α и высоты его Н, определяют в следующей последовательности (рис. 1);

Рис. 1. Построение поверхности обрушения в расчетной схеме IX

определяют высоту вертикального участка поверхности обрушения Н₉₀ - вертикальной трещины отрыва - по формуле для расчетной схемы 1 (см. табл. 1 раздела 2);

проводят на уровне проектируемого откоса горизонтальную линию АД, на глубине Н₉₀ от нее проводят пряную КZ, параллельную АД;

определяет ширину призм обрушения α (см. рис. 1) по формуле [10, 26]

,

где

Н - высота рассматриваемого откоса, м;

Р - угол внутреннего трения массива вкрест по направлению к поверхностям ослабления, град;

Откладываю т ширину призмы обрушения "а" от бровки откоса (участок АД на рис. 1);

проводят прямую под углом (45 - ) к линии поверхности проектируемого откоса через подошву откоса (точку М);

опускают из точек Д и А перпендикуляра ДД_l и АА₁ на линию КZ. Из точки Д₁ проводят прямые Д₁Т под углом (45 + ) к линии КZ (в сторону откоса); из точки А₁ проводят прямую под углом (45 + ) к линии КZ (в сторону, противоположную откосу) до пересечения с Д₁Т в узловой точке С;

восстанавливают перпендикуляры к линиям МN из точки М и Д₁Т - из точки С. Пересечешь этих перпендикуляров дает точку О, являющуюся центром окружности, из которой радиусом R проводят криволинейный участок MC поверхности обрушения.

Дальнейший расчет общей устойчивости участка массива, ограниченного полученной поверхностью обрушения и поверхностью откоса, проводят по общепринятому способу:

разбивают вертикальными поверхностями этот массив на отсеки;

определяют вес каждого отсека B_i, приходящийся на 1 пог. м длины выемки;

вычисляют коэффициент устойчивости Ky. по выражению

где N_i = Q_i·cos α_i;              T_i = Q_i sin α_i;

α_i - осредненный угол наклона к горизонту поверхности обрушения в пределах каждого выделенного отсека, град;

Z - длина поверхности обрушения в пределах участка;

 - средняя высота отсека, м;

 - средняя ширина отсека, м;

γ₀ - объемный вес пород, т/м³:

С_М - сцепление в массиве, т/м²;

ρ - угол внутреннего трения в массиве, град.

При выполнении расчета величины параметров ρ и С_М, в соответствии с указаниями раздела 4, уменьшается на величину коэффициента запаса, равного 1,3.

Получение в результате расчета К_у = 1 свидетельствует о том, что рассматриваемый откос устойчив при коэффициенте запаса, равном 1,3. Если К_у > 1, то предельная высота откоса при той же крутизне (при коэффициенте запаса 1,3) может быть увеличена; при К_у < 1 - высота должна быть уменьшена или откос соответственно уположен.

Для определения предельно допустимой высоты откоса при данной его крутизне и коэффициенте запаса 1,3 достаточно выполнить два расчета, изменяя Н во втором расчете в большую или меньшую сторону в зависимости от результатов первого.

По результатам двух таких вычислений строят график изменения коэффициента К от высоты откоса. Для этого в точках, являющиеся основанием откоса в двух выполненных расчетах, восстанавливают перпендикуляры к линии откоса в соответствии с рис. 2 и откладывают в одинаковых масштабах отрезки, превышающие 1 в величине К_у или недостающие до 1.

Рис. 2. Определение высоты предельного устойчивого откоса по двум расчетам

Концы этих перпендикуляров соединяют прямой, точка пересечения которой с линией откоса и укажет подошву искомого откоса (см. рис. 2).

Для ускоренных определений предельной высоты устойчивого откоса можно использовать график, приведенный на рис. 5 раздела 2 [2, 9, 10]. На этом графике приведены величины предельной высоты Н в долях от Н₉₀, определяемой по схеме I табл. 1 раздела 2 в зависимости от значений Р, величина которого снижается на коэффициент запаса (1,3).

Приложение 5
ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАСЧЕТОВ ОБЩЕЙ УСТОЙЧИВОСТИ ОТКОСОВ ПО СХЕМЕ X ¹

Настоящая расчетная схема, как и схема IX, (см. приложение 4) отражает размещение поверхности обрушения в верхней части массива, как в квазиизотропной среде; в нижней части поверхности обрушения предполагается ее прохождение по контактам плоскостей ослабления (см. рисунок). В этом случае рекомендуется следующая последовательность расчета:

¹. Данная методика разработана во ВНИМИ [10, 27, 28, 29].

Построение поверхности обрушения в расчетной схеме X

ориентировочно для заданной крутизны откоса и сдвиговых параметров ρ и С_М (уменьшенных на коэффициент запаса устойчивости) по графику, приведенному на рис. 5 раздела 2, определяют предельную высоту устойчивого откоса, как для квазиизотропного массива;

по способу, изложенному для расчетной схемы IX, осуществляется построение поверхности обрушения для найденной (в соответствии с указанием предшествующего абзаца) высоты откоса;

на произвольно выбранном от подошвы откоса расстоянии проводят линию, совмещенную с поверхностью ослабления год углом β к горизонту (см. рисунок), что определяет очертание призмы возможного обрушения;

в призме возможного обрушения M₁АДД₁F выделяют призму упора (1) М'А'F и призму активного давления (2) A'AДД₁F;

призму активного давленая разбивают на отдельные отсеки. Вес каждого из них составляет

,

где

 - осредненная высота отсека, м;

а_i - ширина отсека, м;

γ₀ - объемный вес массива пород, т/м³;

определяют нормальные и сдвигающие составляющие для каждого отсека. После алгебраического сложения удерживающих и сдвигающих сил, действующих по поверхности обрушения в пределах участка призмы активного давления (FCD₁) их проектируют на направление поверхности ослабления (m'f).

В результате определяются:

ΣT_i cos θ - сдвигающая сила, возникающая на поверхности под действием призмы активного давленая;

(tg ρΣN_i + C_MZ_a) cos θ + (ΣT_i - ΣN_i tg ρ - C_MZ_a) sin θ tg ρ_TP - удерживающая сила на поверхности M¹F, возникающая под влиянием призмы активного давления.

В этих выражениях:

N_i = P_2i·cosα_i;

T_i = P_2i·sinα_i;

α_i - осредненный угол наклона к горизонту поверхности обрушения в пределах каждого выделенного отсека, град.;

Z_а - длина поверхности обрушения на участке призмы активного давления, м;

θ - угол, град., между направлением поверхности ослабления (М¹F) и перпендикуляром, опущенным из точки F к радиусу поверхности обрушения на участке FC (см. рисунок);

определяют силы, возникающие на поверхности m'f под действием призм упора:

Р₁, cos β tg ρ_tp + C_TPZ_y - удерживающая сила;

P_i sin β - сдвигающая сила, при падении слоев в сторону массива эта сила становится удерживающей).

В приведенных выражениях:

Р₁ - вес призмы упора, т;

Z_y - длина поверхности обрушения на участке призмы упора, м;

устанавливают величину коэффициента устойчивости рассматриваемого откоса, которую вычисляют в случае падения поверхностей ослабления в сторону откоса по выражению

а при падении поверхностей ослабления в сторону массива -

изменяют положение нижнего участка поверхности обрушения, совмещаемого с плоскостью ослабления, и расчет повторяют;

определяют высоту откоса заданной крутизны, при которой К = 1. Способ ее отыскания остается таким же, как и для расчетной схемы IX (см. рис.2 приложения 4).

По большому количеству подобных расчетов во ВНИМИ [28] составлены таблицы, с помощью которых можно ускоренно определить искомую предельную высоту устойчивого откоса (по заданным характеристикам сопротивления сдвигу на различных участках поверхности обрушения и углам наклона откоса).

При этом последовательность расчетов принимается следующей;

по графику на рис. 5 раздела 2, по принятым значениям α и ρ (уменьшенным на коэффициент запаса устойчивости) определяют предельную высоту Н квазиизотропного откоса;

для получения искомой предельной высоты устойчивого откоса по принятой расчетной схема (см. рис. 4 раздела 2) полученная в соответствии с рекомендациями предшествующего пункта высота откоса Н уменьшается на поправочный коэффициент в, т.е.

Н₁ = Н·в.

Для определения коэффициента в необходимо предварительно вычислить коэффициент С по выражению

,

где

σ_ТР - средняя интенсивность нормального напряжения по поверхности скольжения, т/м²

σ_СР = 0,3γ₀·Н·cos β

После этого вычисляют коэффициент в по выражению

в = в₀ - С_δ

в котором вспомогательные коэффициенты в и δ принимают по таблице, приведенной в настоящем приложении.

По указанной методике ускоренного определения в ЦНИИСе вычислены искомые значения Н для некоторых значений крутизны откоса, величины и направления угла β и величины Н₉₀ (см. рис. 6, раздел 2).

Примечание. Углы падения β в сторону пассива обозначены со знаком " + ", а в сторону откоса - со знаком " - ".

ПРИЛОЖЕНИЕ 6
График для определения коэффициентов А и В при расчете местной устойчивости

ПрИЛоженИе 7
Использование динамического пробника для получения расчетных параметров ускоренным методом

Принцип использования динамического пробника конструкции Ю.Д. Белова [30, 31, 32] основан на оценке относительной механической прочности породы по количеству работы, затраченной на погружение в нее металлического штыря (пуансона) сечением S = 1 см², забиваемого молотком весом 1 кг. Общий вид динамического пробника представлен на рисунке.

Относительная механическая прочность вычисляется по выражению,

где R_отн - относительная механическая прочность, кг/см²;

п - число ударов;

l - глубина погружения (внедрения) пуансона, см;

А - работа одного плечевого удара молотка весом 1 кг, принимаемая в среднем равной 160 кг/см [30, 31].

Преимуществом использования динамического пробника является возможность осуществления по очень простой методике массовых определений прочности непосредственно в натурных условиях, т.е. возможность учета естественного состояния и сложения исследуемых пород в имеющихся обнажениях.

Несмотря на то, что точность отдельных определений невелика, но за счет массовости испытаний надежность получаемых результатов (при их статистической обработке) достаточна для практических целей.

Полученная относительная механическая прочность может быть корреляционно связана с различными прочностными параметрами, определяемыми по более точной методике (например, по типу зависимости, изображенной на рис. 9 раздела 4.

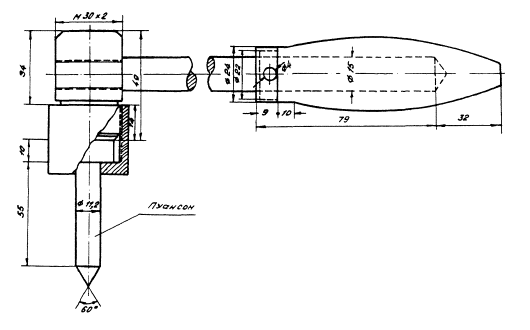

Динамический пробник

Приложение 8
Значения ρ_ТР при отсутствии заполнителя по контактам поверхностей ослабления ¹

Примечание: при возможности обводнения указанные в таблице значения ρТР следует уменьшать на 2 - 4о.

¹ Таблица составлена на основании данных Г.Л. Фисенко [2, 9], Н.Н. Куваева, изложенных в его диссертационной работа "Влияние трещиноватости на устойчивость бортов скальных разрезов", ВНИИ, 1958.

ПРИЛОЖЕНИЕ 9
Значения С_ТР, при отсутствии заполнителя по контактам поверхностей ослабления [2, 9]

Приложение 10
Примеры расчета общей устойчивости откосов выемок

Пример 1

Исходные данные Проверить расчетом общую устойчивость откоса, изображенного на рисунке. Высота откоса Н = 22 м, осредненная крутизна α = 55°.

Литология: аргиллиты - 76, песчаники - 24 %. На рисунке показано расположение слоистости и сочетание слоев, дана роза устойчивости, построенная по методу В.Н. Славянова, и основные данные для ее построения [33]. Выделены три системы трещин: I и III имеют благоприятное по отношению к откосу падение; II система характеризуется неблагоприятным падением, но угол ее наклона круче угла откоса (72 - 90° против 55 - 60°).

Таким образом, из имеющихся расчетных схем можно использовать схему IX, рассматривающую откос в качестве квазиизотропного массива. Из таблицы, характеризующей трещиноватость рассматриваемого массива, следует, что средний размер элементарного структурного блока l_CP ≈ 18,0 см. При Н = 22 м .

При таком соотношения  массив считается квазиизотропным [34].

Последовательности расчета

1. Определяем необходимые расчетные параметры для схемы IX,

Требуется знать С, ρ, γ₀, ρ_ТР, С_М, .

2. Согласно указаниям, изложенным в разделе 4, принимаем для аргиллитов ρ = 82°, для песчаников ρ = 84°.

Величина сцепления в куске ¹ для аргиллитов С_АРГ = 60 т/м²; для песчаников C_ПЕСЧ = 1420 т/м².

¹ В рассматриваемом примере приняты фактические значения прочностных параметров, полученные в результате испытаний образцов с рассматриваемого объекта в лабораторных условиях.

3. Определяем значения ρ и С в куске, взвешенные по мощности литологических разностей:

 т/м²

;

 т/м³ (взвешенное по мощности значение).

4. Вычисляем окончательные расчетные значения С и ρ с учетом уменьшения их величин на коэффициент запаса

;           ρ_РАСЧ = 26^о;

 ≈ 30 кг/см².

5. Находим значение С_М по формуле (13) (см. раздел 4)

Так как обводнения не отмечено, шероховатость стенок поверхностей ослабления (трещин) средняя, а заполнитель отсутствует, то согласно рекомендациям, изложенным в разделе 4, по таблице в приложении 9 находим:

С_ТР = 8,5 т/м² (для аргиллитов и песчаников принимаем среднее минимальное значение);

расчетное значение  2,7 т/м²;

по рис. 12 раздела 4 при С = 30 кг/см², а = 22

 т/м².

6. Согласно табл. 1 раздела 2  м

7. По графику, приведенному в разделе 2 на рис. 5, при α =55° и ρ = 26° получаем ; т.e,

Таким образом, рассматриваемый откос вполне устойчив, коэффициент запаса превышает 1,3.

Пример 2

Исходные денные. Оценить общую устойчивость обводненного откоса из выветрелого до состояния мелкозема аргиллита, Мощность выветрелого слоя до 5 м. Крутизна откоса 83° (1:1,5), высота его 16 м.

В данном случае применима расчетная схема ХIII. Полученные при испытаниях на пастах для влажности до 88 % расчетные параметры выветрелого до мелкозема аргиллита оказались равными:

С = 3,5 т/м²;

ρ = 12°;

γ = 2,0 т/м²,

Последовательность расчета

Мелкозем можно рассматривать как изотропный материал, т.е. С_М = С и ρ_ТР = ρ.

Для получения расчетных значений исходные параметры прочности уменьшаем на коэффициент запаса К = 1,3

 ρ_РАСЧ = 9°15';

С_РАСЧ =  = 2,7 т/м².

По графику на рис. 5 в разделе II для α = 38° (крутизна откосов) и ρ = 9°15' получаем: ;

Н = Н'·H₉₀ = 4,8·3,2 = 15 м < 16 м.

Таким образом, откос заданной крутизны (33°) имеет коэффициент запаса устойчивости менее 1,3.

Для обеспечения надлежащей устойчивости необходимо запроектировать более пологий откос. Принимаем заложение откоса 1:2 (26°24'). Тогда по графику на рис. 5 получим:

 Н = Н'·Н₉₀ = 5,6·3,2 = 18 м > 16 м

Следовательно, при заложении откоса 1:2 устойчивость его достаточна.





ЛИТЕРАТУРА

1. Локтадзе В.Д. Инженерная геология. Инженерная петрология, Л., "Недра", I970.

2. Фисенко Г.Л. Устойчивость сортов карьеров и отвалов. М., "Недра", 1965.

3. Сергеев Е.М., Голодковская Г.А., Зиангиров Р.С., Осипов В.И., Трофимов В.Г., Грунтоведение, М., Изд-во МГУ, 1971.

4. Строительные нормы и правила. СНиП II-Б 1-62. Основания зданий и сооружений. Нормы проектирования. М., Госстройиздат, 1962.

5. Указания по проектированию земляного полотна железных и автомобильных дорог (СН-449-72). М., Оргтрансстрой, 1973.

6. Строительные нормы и правила, часть II, раздел Д, глава I, Железные дороги, нормы проектирования (СНиП II-Д I-62). М., Изд-во литературы по строительству, 1964.

7. Технические условия сооружения железнодорожного земляного полотна (СН 61-59). M., Изд-во литературы по строительству, архитектуре и строительным материалам, 1960.

8. Альбом типовых поперечных профилей земляного полотна вновь строящихся железных дорог. М., Главтранспроект, 1964.

9. Руководство по определению оптимальных углов наклона бортов карьеров и отвалов, Л., изд. вними, 1962.

10. Методические указания по определению углов наклона бортов, откосов уступов и отвалов строящихся и эксплуатируемых карьеров. Л, изд. ВНИМИ, 1972.

11. Савков Л.В. Расчет устойчивости откосов в скальных трещиноватых породах. "Физико-механические проблемы разработки полезных ископаемых", № 6, Новосибирск, "Наука", 1965.

12. Савков Л.В. К вопросу учета трещиноватости при расчетах устойчивости откосов в скальных породах. "Физико-технические проблемы разработки полезных ископаемых", № 1 Новосибирск, "Наука", 1967.

13. Звонарев Н.К., Кагермазова С.В. Предварительный расчет параметров осыпания откосов на карьерах в результате выветривания. Известия высших учебных заведений. Геология и разведка, № 12, М., изд. МГРИ, 1969.

14. Методические указания по оценке местной устойчивости откосов и выбору способов их укрепления в различных природных условиях. М., изд. ЦНИИСа, 1970.

15. Матвеев Б.В. Методика лабораторного определения свойств горных пород на сдвиг (срез). Л., изд. ВНИМИ, 1961.

16. Протодьяконов М.М., Койфман М.И., Чирков С.Е., Кунтыш М.Ф., Тедер Р.И. Паспорта прочности горных пород и методы их определения. М., "Наука", 1964.

17. Чирков С.Е. Влияние масштабного фактора на прочность углей. М., "Наука", 1969.

18. Методические указания по производству натурных испытаний сопротивления сдвигу неоднородных слоистых и трещиноватых пород. Л., изд. ВНИМИ, 1965.

19. Методическое пособие по натурным методам механических испытаний горных пород. Л., изд. ВНИМИ, 1969.

20. Барон Л.И., Логунцов Б.М., Позин Е.В. Определение свойств горных пород. Госгортехиздат, 1962.

21. Методические указания по исследованию скальных массивов при изысканиях дорог. М., изд. ЦНИИСа, 1967.

22. Предложения по совершенствованию норм проектирования скальных выемок. М., изд. ЦНИИСа, 1968.

23. Методика инженерно-геологического обследования оползней на железных дорогах. "Вопросы геотехники", № 14. Днепропетровск, 1969.

24. Методические указания по сравнению вариантов проектных решений железнодорожных линий, узлов и станций. М., Оргтрансстрой, 1973.

25. Типовая методика определения экономической эффективности капитальных вложений, М., "Экономика", 1969.

26. Мочалов A.M. Определенна ширины призмы обрушения плоского откоса, "Физико-технические проблемы разработки полезных ископаемых", № 4, Новосибирск, "Наука", 1968.

27. Мочалов A.M. Расчет устойчивости слоистых откосов. Труды ВНИМИ, сб. 83, Л., изд. ВНИМИ, 1971.

28. Козленко П.Д. Расчет устойчивости слоистых откосов. Труды ВНИМИ, сб. 58, Л., изд. ВНИМИ, 1966.

29. Козленко П.Д. Расчет углов наклона бортов карьеров в условиях анизотропных пород. Труды ВНИМИ, сб. 38, Л., изд. ВНИМИ, 1960.

30. Белов Ю.Д. Определение прочности горных пород динамическими пробниками. Труды ВНИМИ, сб. 60. Л., изд. ВНИМИ, 1966.

31. Кагермазова С.В. Некоторые результаты изучения выветривания горных пород на карьерах. Труды ВНИМИ, сб. 64. Л., изд. ВНИМИ, 1968.

32. Инструкция по наблюдению за деформациями бортов, откосов уступов и отвалов на карьерах и разработке мероприятий по обеспечению их устойчивости. Л., изд. ВНИМИ, 1971.

33. Славянов В.Н. Инженерно-геологические прогнозы устойчивости откосов. М., Изд-во литературы по строительству, 1964

34. Куваев Н.Н. Влияние трещиноватости на устойчивость бортов карьеров. "Научные записка УкрНИИпроекта", вып. 10, Киев, 1963.
