ОТРАСЛЕВОЙ СТАНДАРТ

Звенья железобетонные прямоугольных водопропускных труб под железные и автомобильные дороги.

Конструкция и размеры

ОСТ 35-27.2-85

Взамен серии

3.5001-104 и 3.501.1-126 в части звеньев и труб

Приказом Министерства транспортного строительства от 18 июля 1985 г. № 193

срок введения установлен с 1 июля 1986 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на звенья железобетонные прямоугольных водопропускных труб под железные и автомобильные дороги и устанавливает конструкцию звеньев и арматурных изделий к ним.

2. Звенья должны удовлетворять требованиям ГОСТ 24547-81, ОСТ 35-27.0-85 и требованиям настоящего стандарта.

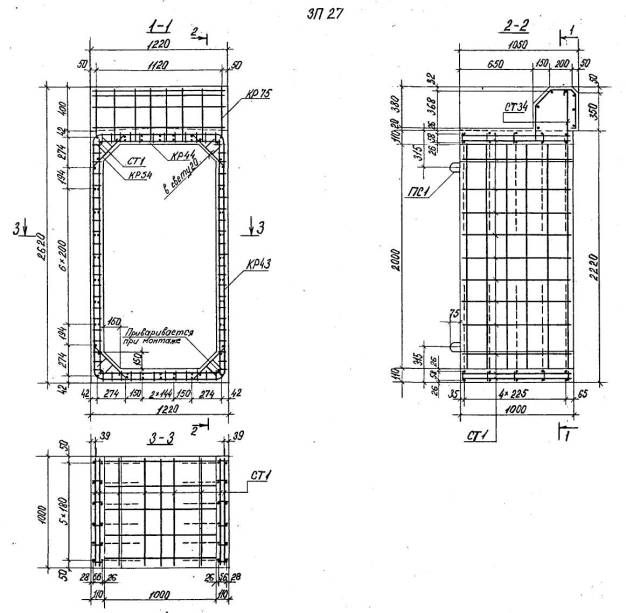

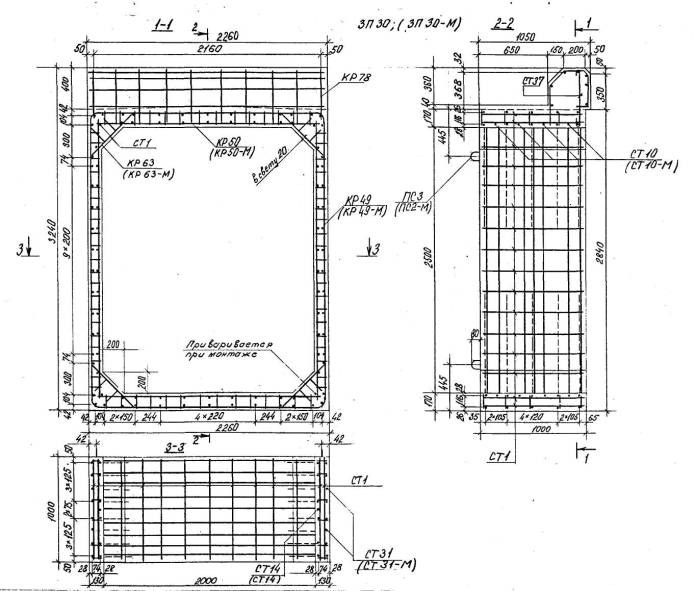

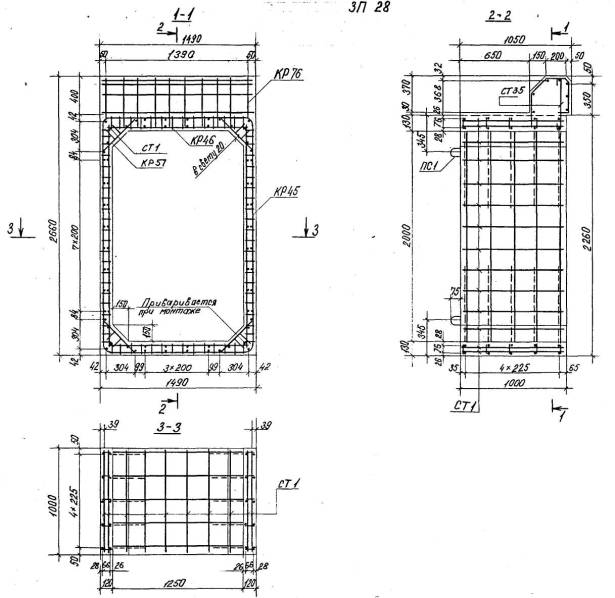

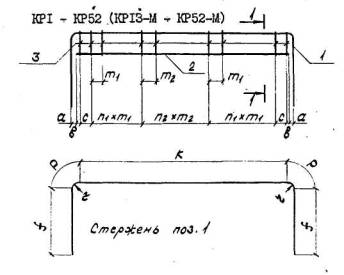

3. Форма, марки, арматурные каркасы звеньев должны соответствовать настоящему стандарту.

4. Скрепление арматурных изделий в пространственный каркас должно осуществляться с помощью вязальной проволоки или контактно-точечной сваркой.

Применение дуговой сварки не допускается.

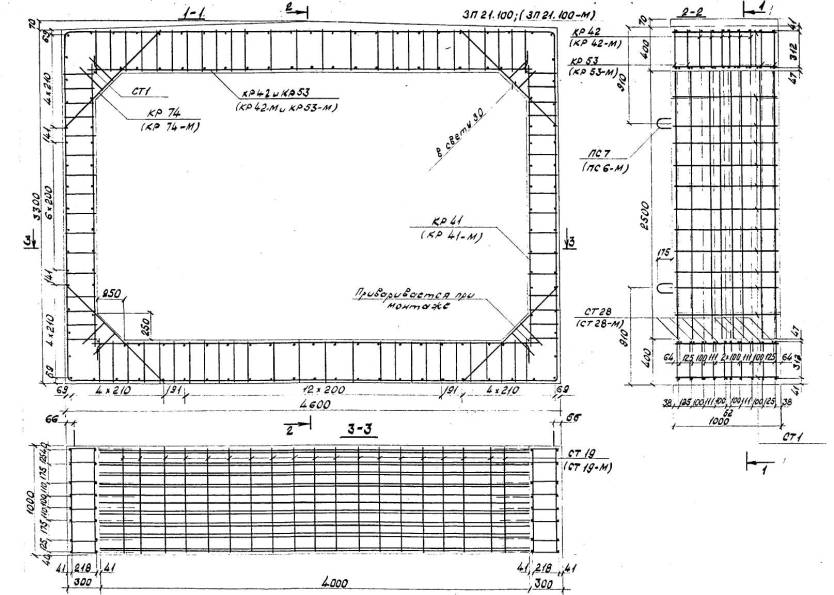

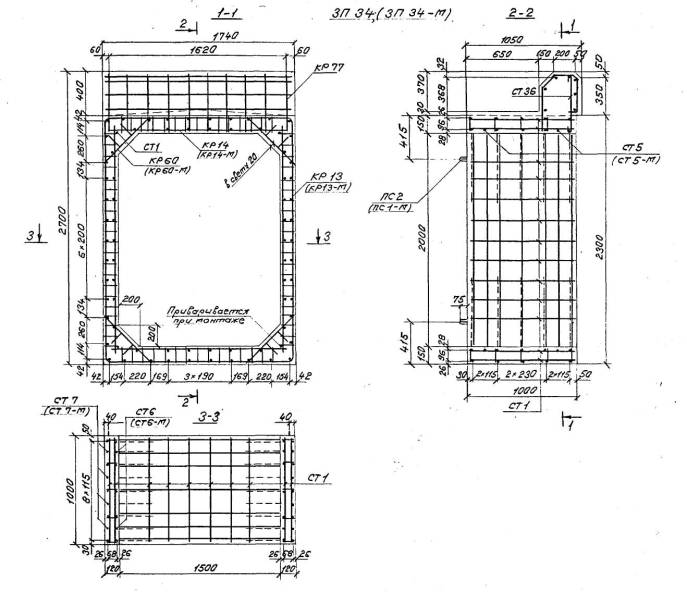

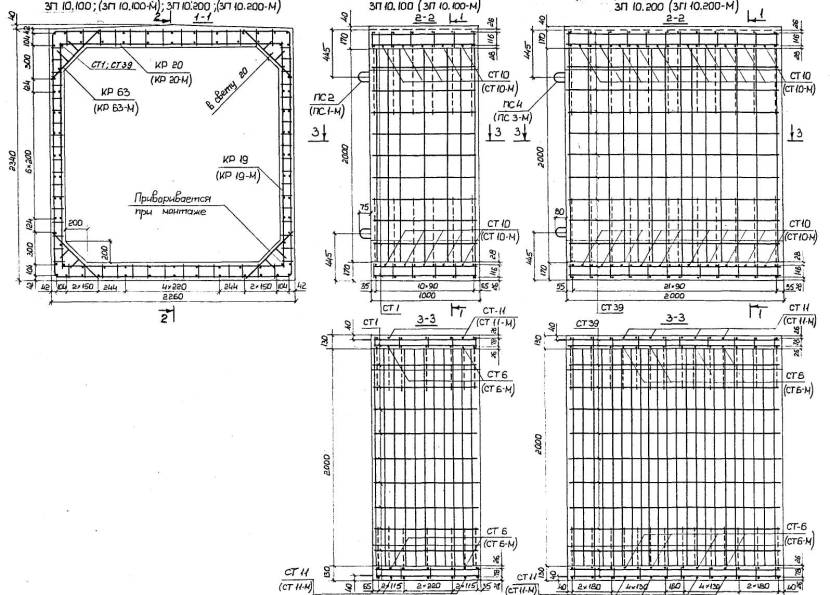

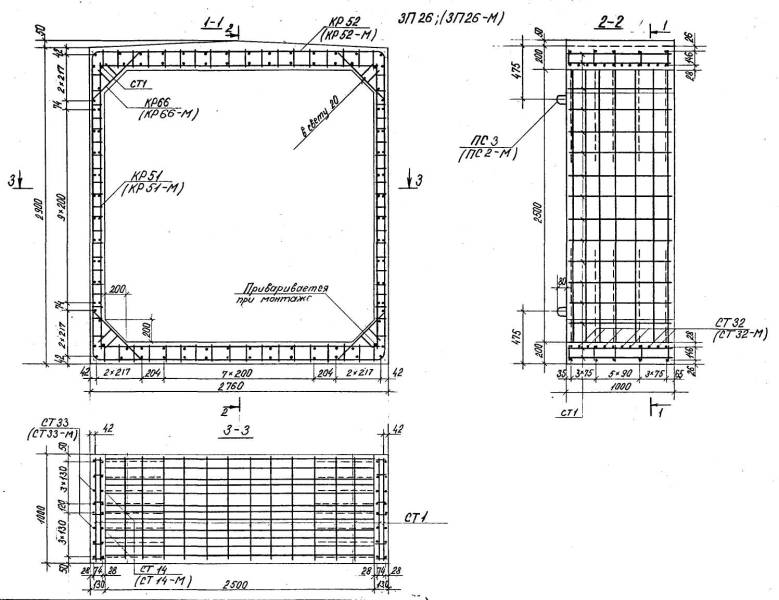

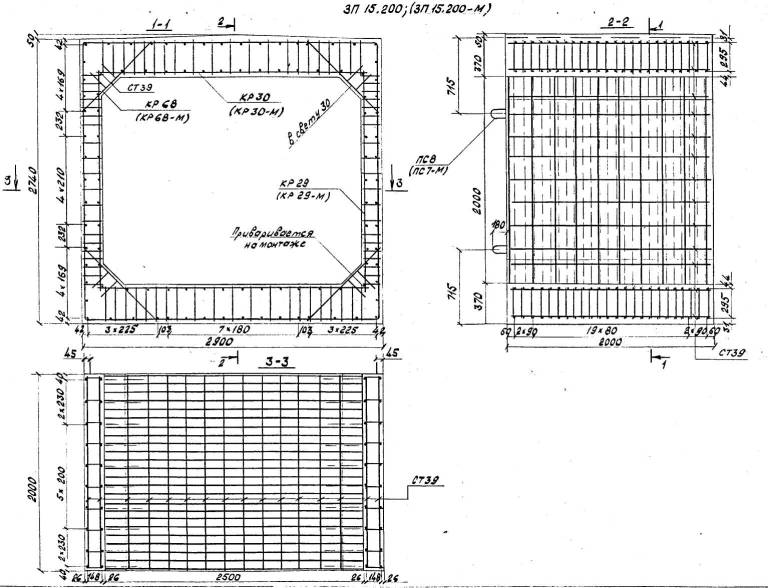

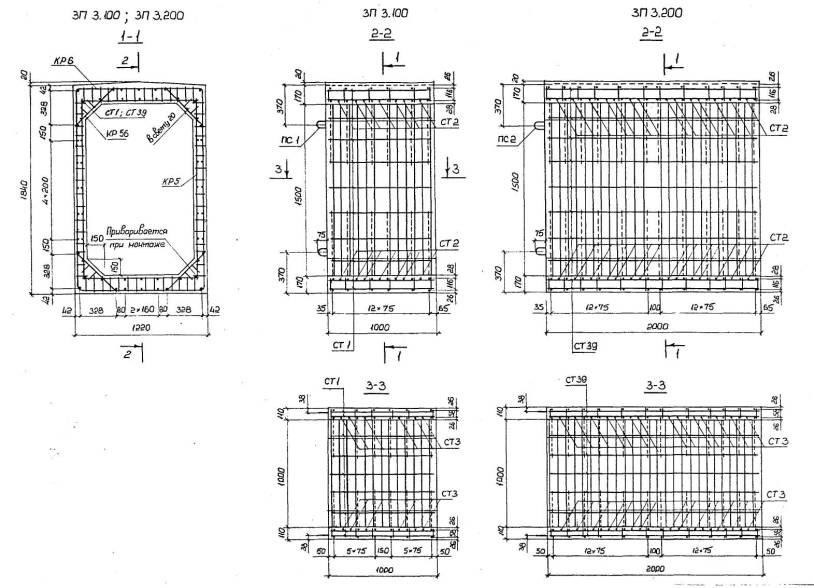

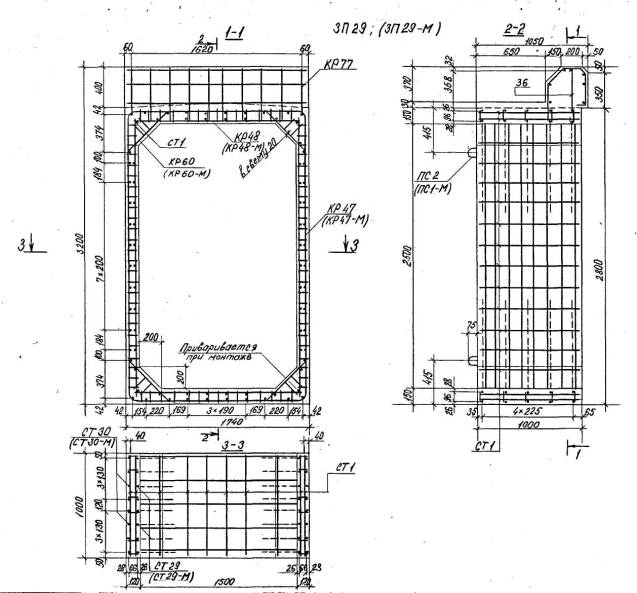

5. Расположение арматуры в звеньях отверстиями 1,00-4,00 м должно соответствовать указанному на черт. 1-38.

6. Спецификация арматуры и выборка стали на звено приведены в табл. 1-8, спецификация и расход стали на каркас приведены в табл. 12, 13.

7. Изменение класса и диаметра арматуры, предусмотренных настоящим стандартом, при технико-экономическом обосновании допускается по согласованию с автором ОСТ 35-27.2-85

8. Условия расчета и применения звеньев даны в ОСТ 35.27.0-85.

Таблица 1

Спецификация арматурных изделий на звено

марка звена

Каркасы

Отдельные стержни

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

ЗП 1.100

KP1

10 20

КР2

10 20

КР54

20

CT1

56

-

-

-

-

-

-

ПС1

4

ЗП 1.200

KP1

20

КР2

20

КР54

40

СТ39

56

-

-

-

-

-

-

ПС2

4

ЗП 2.100

КР3

10

КР4

12

КР55

20

CT1

56

СТ2

8

-

-

-

-

ПС1

4

ЗП 2.200

КР3

20

КР4

24

КР55

40

СТ2

16

СТ39

56

-

-

-

-

ПС2

4

ЗП 3.100

КР5

12

КР6

12

КР56

20

CT1

56

СТ2

14

СТ3

12

-

-

ПС1

4

ЗП 3 200

КР5

24

КР6

24

КР56

40

СТ2

28

СТ3

24

СТ39

56

-

-

ПС2

4

ЗП 4.100

КР7

10

КР8

12

КР57

20

CT1

60

-

-

-

-

-

-

ПС1

4

ЗП 4.200

КР7

20

КР8

24

КР57

40

СТ39

60

-

-

-

-

-

-

ПС2

4

ЗП 5.100

КР9

10

КРЮ

12

КР58

20

CT1

60

СТ4

12

-

-

-

-

ПС1

4

ЗП 5.200

КР9

20

KPIO

24

КР58

40

СТ4

24

СТ39

60

-

-

-

-

ПС3

4

ЗП 6.100

KP11

12

KPI2

14

КР59

20

CT1

64

СТ4

20

-

-

-

-

ПС1

4

ЗП 6.200

КР11

24

KPI2

28

КР59

40

СT4

40

СТ39

64

-

-

-

-

ПС3

4

ЗП 7.100

KP13

10

KPI4

10

КР60

20

СT1

76

СТ5

4

СТ6

4

СТ7

8

ПС1

4

ЗП 7.200

KP13

20

KPI4

20

КР60

40

СТ5

8

СТ6

8

СТ7

16

СТ39

76

ПС3

4

ЗП 8.100

KP15

10

KPI6

. ю

KP6I

20

CT1

76

СТ5

20

СТ6

4

СТ8

4

ПС1

4

ЗП 8.200

KP15

20

KPI6

20

KP6I

40

СТ5

40

СТ6

8

СТ8

8

СТ39

76

ПС4

4

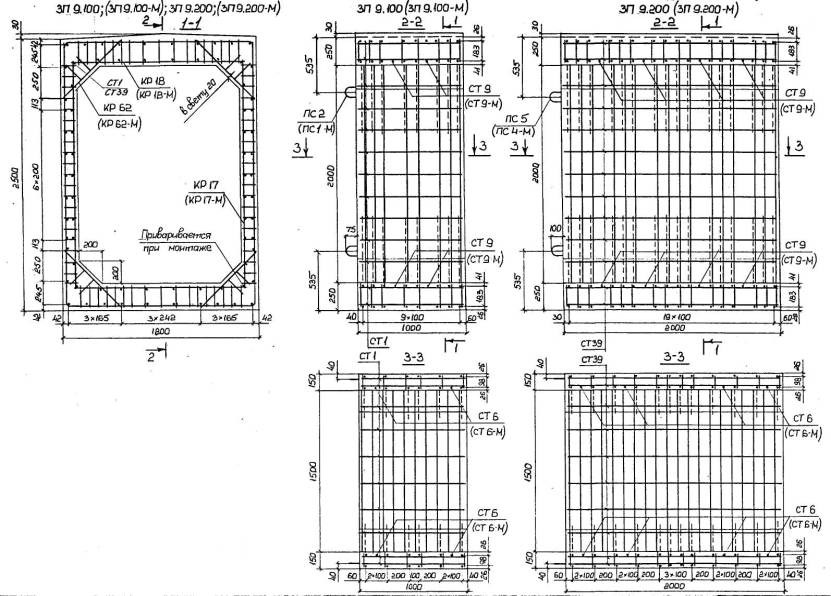

ЗП 9.100

KP17

12Г

KPI8

16

КР62

20

СTI

76

СТ6

4

СТ9

4

-

-

ПС2

4

ЗП 9.200

KP17

24

KPI8

32

КР62

40

СТ6

8

СТ9

8

СТ39

76

-

-

ПС5

4

ЗП 10.100

KP19

10

КР20

12

КР63

20

CT1

88

СТ6

4

CT10

10

CT11

4

ПС2

4

ЗП 10.200

KP19

20

КР20

24

КР63

40

СТ6

8

CT10

20

CT11

8

СТ39

88

ПС4

4

ЗП 11.100

KP21

10

КР22

16

КР64

20

CT1

88

CT12

6

CTI3

4

-

-

ПС2

4

ЗП 11.200

KP21

20

КР22

32

КР64

40

CTI2

12

CT13

8

СТ39

88

-

-

ПС5

4

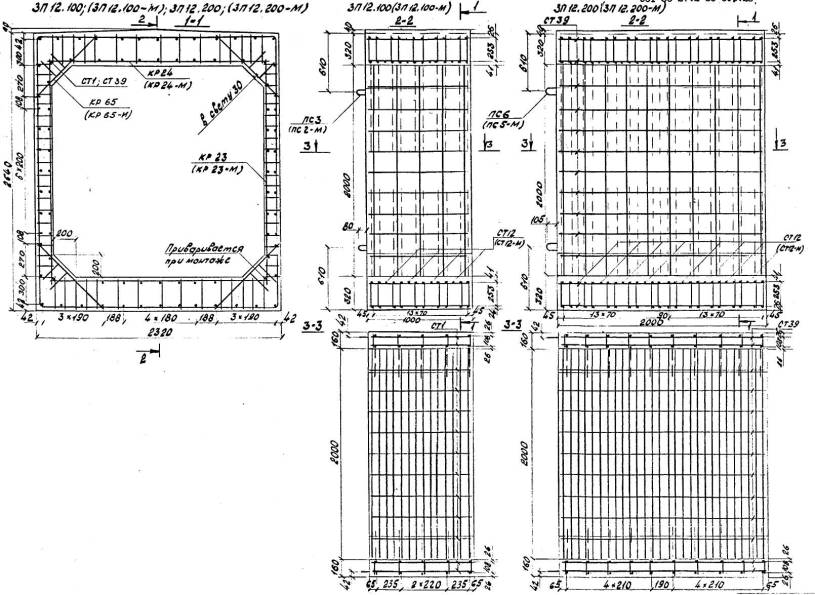

ЗП 12.100

КР23

10

КР24

20

КР65

20

CT1

88

CT12

8

-

-

-

-

ПС3

4

ЗП 12.200

КР23

20

КР24

40

КР65

40

CT12

16

СТ39

88

-

-

-

-

ПС6

4

ЗП 13.100

КР25

10

КР26

12

КР66

20

CT1

96

CT6

4

CT14

16

CT15

4

ПС2

4

ЗП 13.200

КР25

20

КР26

24

КР66

40

CT6

8

CT14

32

CT15

8

CT39

96

ПС5

4

ЗП 14.100

КР27

12

КР28

16

КР67

20

CT1

96

CT16

12

-

-

-

-

ПС3

4

ЗП 14.200

КР27

24

КР28

32

КР67

40

CT16

24

CT39

96

-

-

-

-

ПС7

4

ЗП 15.100

КР29

10

КР30

24

КР68

20

CT1

104

-

-

-

-

-

-

ПС5

4

ЗП 15.200

КР29

20

КР30

48

КР68

40

CT39

104

-

-

-

-

-

-

ПС8

4

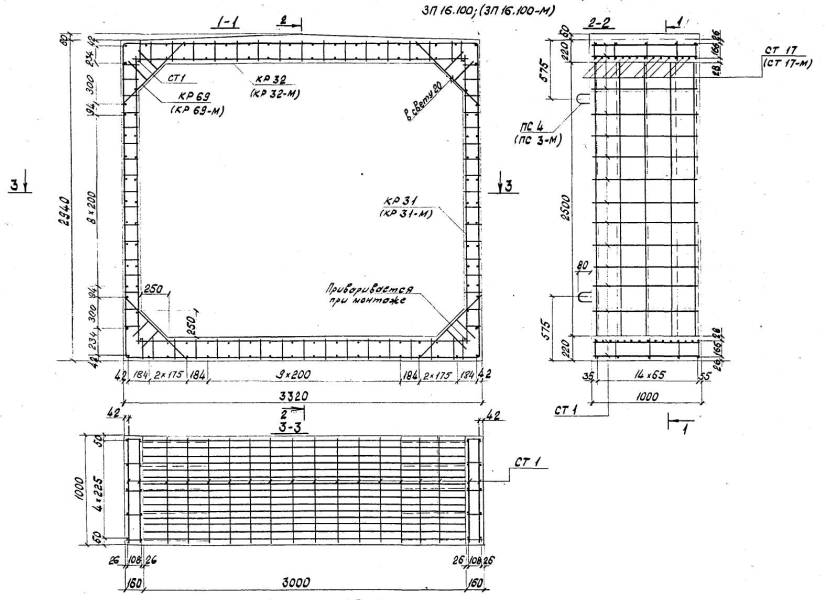

ЗП 16.100

КР31

10

КР32

10

КР69

20

CT1

116

CT17

20

-

-

-

-

ПС4

4

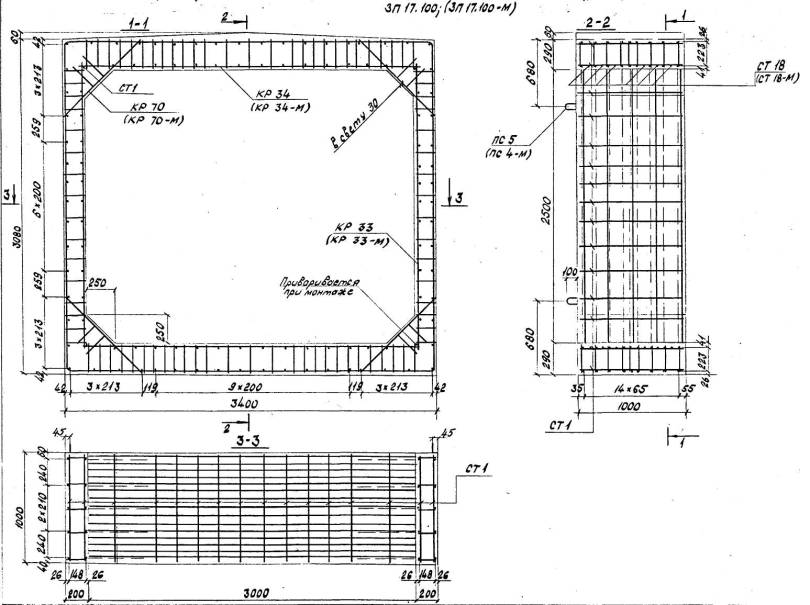

ЗП 17.100

КР33

10

КР34

18

КР70

20

CT1

116

CT18

12

-

-

-

-

ПС5

4

ЗП 18.100

КР35

12

КР36

20

КР71

20

CT1

92

CT19

28

CT20

12

CT21

8

ПС6

4

ЗП 19.100

КР37

12

КР38

12

КР72

20

CT1

136

CT22

8

CT23

8

-

-

ПС5

4

ЗП 20.100

КР39

12

КР40

16

КР70

20

CT1

98

CT19

38

CT24

14

CT25

12

ПС6

4

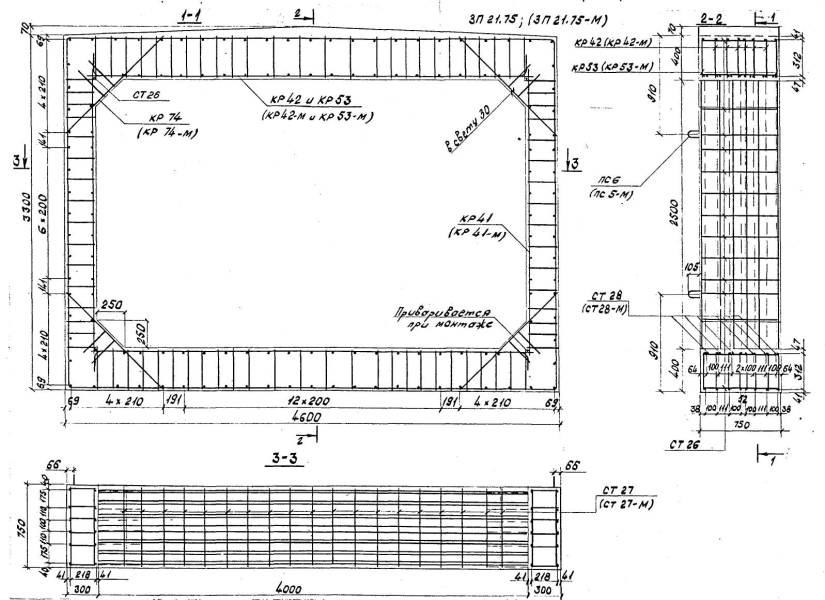

ЗП 21.75

КР41

12

КР42

12

КР74

16

СТ26

102

CT27

38

CT28

12

-

-

ПС6

4

-

-

КР53

4

-

-

-

-

-

-

-

-

-

-

-

-

ЗП 21.100

КР41

16

КР42

12

КР74

20

CT1

102

CT19

38

CT28

16

-

-

-

4

-

-

КР53

8

-

-

-

-

-

-

-

-

-

-

ПС1

-

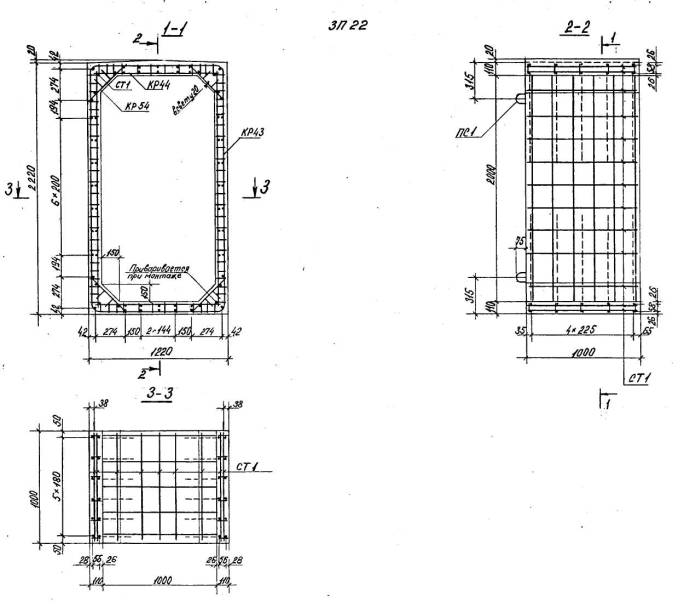

ЗП 22

КР43

12

КР44

10

КР54

20

CT1

68

-

-

-

-

-

-

ПС1

4

ЗП 23

КР45

10

КР46

10

КР57

20

CT1

72

-

-

-

-

-

-

ПС1

4

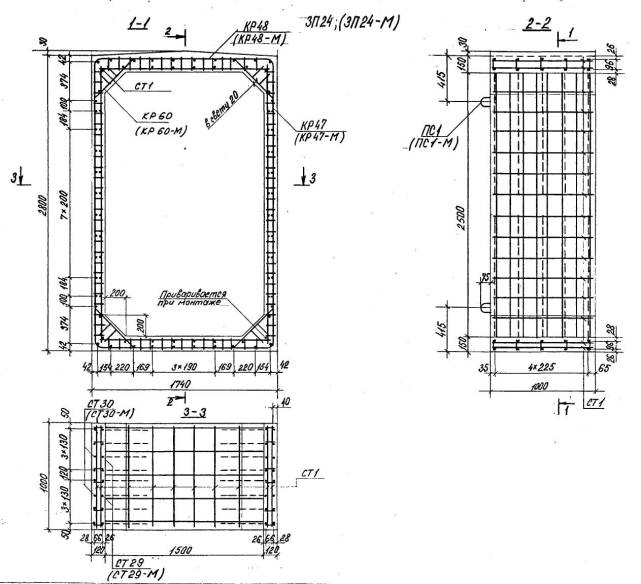

ЗП 24

КР47

12

КР48

10

КР60

20

CT1

84

CT29

4

CT30

4

-

-

ПС1

4

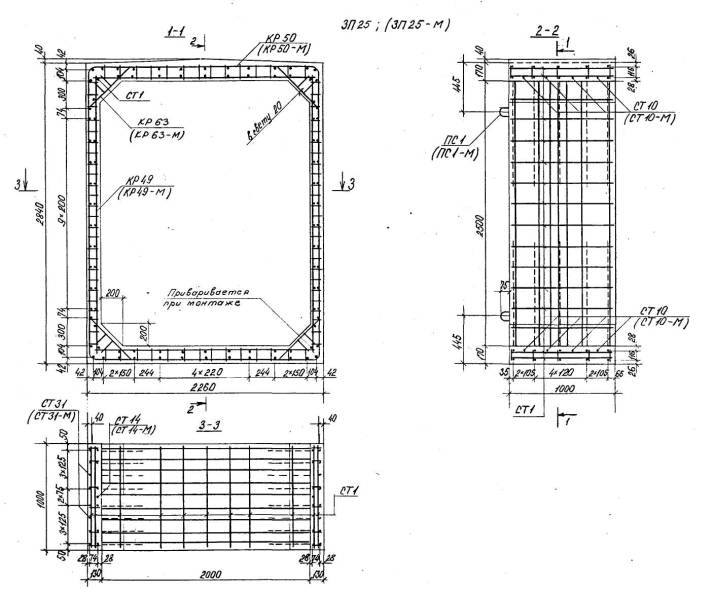

ЗП 25

КР49

12

КР50

10

КР63

20

CT1

100

CT10

8

CT14

2

CT31

4

ПС1

4

ЗП 26

КР51

12

КР52

10

КР66

20

CT1

108

CT14

4

CT32

14

CT33

4

ПС3

4

Таблица 2

Выборка стали на звено, кг

Марка звена

Арматурная сталь по ГОСТ 5781-82

Класс A-I

Класс А-II

Всего

Диаметр, мм

Итого

Диаметр, мм

Итого

6

8

10

12

14

16

18

20

22

25

28

10

12

14

20

25

32

ЗП 1.100

6,4

21,2

-

3,7

-

-

-

-

-

-

-

31,3

46,0

-

13,7

-



-

59,7

91,0

ЗП 1.200

12,8

43,4

-

-

6,2

-

-

-

-

-

-

62,4

92,0

-

27,4

-

-

-

119,4

181,8

ЗП 2.100

8,9

21,2

-

3,7

-

-

-

-

-

-

-

33,8

49,8

-

27,3

-

-

-

77,1

110,9

ЗП 2.200

17,8

43,4

-

-

6,2

-

-

-

-

-

-

67,4

99,6

-

54,6

-

-

-

154,2

221,6

ЗП 3.100

3,8

21,2

19,2

3,7

-

-

-

-

-

-

-

47,9

68,7

-

35,6

-

-

-

104,3

152,2

ЗП 3.200

7,6

43,4

38,4

-

6,2

-

-

-

-

-

-

95,6

137,4

-

71,2

-

-

-

208,6

304,2

ЗП 4.100

8,6

22,8

-

3,7

-

-

-

-

-

-

-

35,1

50,8

-

20,1

-

-

-

70,9

108,0

ЗП 4.200

17,2

46,5

-

-

6,2

-

-

-

-

-

-

69,9

101,6

-

40,2

-

-

-

141,8

211,7

ЗП 5.100

10,2

22,8

-

3,7

-

-

-

-

-

-

-

36,7

52,4

-

40,1

-

-

-

92,5

129,2

ЗП 5.200

20,4

46,5

-

-

-

8,8

-

-

-

-

-

75,7

104,8

-

80,2

-

-

-

185,0

260,7

ЗП 6.100

5,3

24,2

30,8

3,7

-

-

-

-

-

-

-

64,0

63,0

-

56,7

-

-

-

119,7

183,7

ЗП 6.200

10,6

49,5

61,6

-

-

8,8

-

-

-

-

-

130,5

126,0

-

113,4

-

-

-

239,4

369,9

ЗП 7.100

10,1

28,8

-

3,7

-

-

-

-

-

-

-

42,6

78,0

-

27,1



-

-

105,1

147,7

ЗП 7.200

20,2

58,8

-

-

-

8,8

-

-

-

-

-

87,8

156,0

-

54,2

-

-

-

210,2

298,0

ЗП 8.100

11,9

28,8

-

3,7

-

-

-

-

-

-

-

44,4

73,0

-

58,1

-

-

-

131,1

175,5

ЗП 8.200

23,8

58,8

-

-

-

-

12,2

-

-

-

-

94,8

146,0

-

116,2

-

-

-

262,2

357,0

ЗП 9.100

7,3

28,8

44,3

-

6,2

-

-

-

-

-

-

86,6

88,4

-

-

79,0

-

-

167,4

254,0

ЗП 9.200

14,6

58,8

88,6

-

-

-

-

17,6

-

-

-

179,6

176,8

-

-

158,0

-

-

334,8

514,4

ЗП 10.100

11,3

33,4

-

-

6,2

-

-

-

-

-

-

50,9

81,0

-

55,9

-

-

-

136,9

187,8

ЗП 10.200

22,6

68,1

-

-

-

-

12,2

-

-

-

-

102,9

162,0

-

111,8

-

-

-

273,8

376,7

ЗП 11.100

4,4

33,4

42,5

-

6,2

-

-

-

-

-

-

86,5

93,7

-

-

114,0

-

-

207,7

294,2

ЗП 11.200

8,8

68,1

85,0

-

-

-

-

17,6

-

-

-

179,5

187,4

-

-

228,0

-

-

415,4

594,9

ЗП 12.100

6,2

33,4

70,3

-

-

8,8

-

-

-

-

-

118,7

100,1

-

-

145,0

-

-

245,1

363,8

ЗП 12.200

12,4

68,1

140.6

-

-

-

-

-

22,8

-

-

243,9

200,2

-

-

290,0

-

-

490,2

734,1

ЗП 13.100

14,6

36,5

-

-

6,2

-

-

-

-

-

-

57,3

89,5

-

88,1

-

-

-

177,6

234,9

ЗП 13.200

29,2

74,3

-

-

-

-

-

17,6

-

-

-

121,1

179,0

-

176,2

-

-

-

355,2

476,3

ЗП 14.100

8,0

36,5

60.0

-

-

8,8

-

-

-

-

-

113,5

101,9

-

-

180,0

-

-

281,9

395,4

ЗП 14.200

16,0

74,3

120,4

-

-

-

-

-

-

37,0

-

247,7

203,8

-

-

360,0

-

-

563,8

811,5

ЗП 15.100

8,0

39,4

117,2

-

-

-

-

17,6

-

-

-

182,2

127,6

-

-

-

240,0

-

367,6

549,8

ЗП 15.200

10,0

80,5

234,4

-

-

-

-

-

-

-

50,0

380,9

255,2

-

-

-

480,0

-

735,2

1116,1

ЗП 16.100

14,6

44,0

-

-

-

-

12,2

-

-

-

-

70,8

83,6

-

113,5

-

-

-

197,1

267,9

ЗП 17.100

6,4

44,0

87,5

-

-

-

-

17,6

-

-

-

155,5

121,2

-

-

231,9

-

-

353,1

508,6

ЗП 18.100

-

50,8

-

-

-

-

-

-

22,8

-

-

73,6

30,6

134,6

303,0

-

386,0

-

854,2

927,8

ЗП 19.100

7,7

80,3

-

-

-

-

-

17,6

-

-

-

105,6

148,9

-

-

204,0

-

-

352,9

458,5

ЗП 20.100

-

53,5

-

-

-

-

-

-

22,8

-

-

76,3

34,7

109,6

302,2

-

477,0

-

923,5

999,8

ЗП 21.75

-

50,2

-

-

-

-

-

-

22,8

-

-

73,0

29,4

151,2

-

511,5

-

740,0

1432,1

1505,1

ЗП 21.100

-

59,9

-

-

-

-

-

-

-

37,0

-

96,9

38,2

153,9

-

657,1

-

954,6

1803,8

1900,7

ЗП 22

10,0

25,8

-

3,7

-

-

-

-

-

-

-

39,5

44,9

-

43,6

-

-

-

88,5

128,0

ЗП 23

10,2

27,3

-

3,7

-

-

-

-

-

-

-

41,2

38,8

-

51,2

-

-

-

90,0

131,2

ЗП 24

12,7

31,8

-

3,7

-

-

-

-

-

-

-

48,2

55,8

-

86,2

-

-

-

142,0

190,2

ЗП 25

13,8

37,9

-

3,7

-

-

-

-

-

-

-

55,4

35,0

-

158,3

-

-

-

193,3

248,7

ЗП 26

6,7

60,2

-

-

-

8,8

-

-

-

-

-

75,7

40,6

-

195,1

-

-

-

235,7

311,4

Таблица 3

Спецификация арматурных изделий на звено

Марка звена

Каркасы

Отдельные cтержни

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

ЗП 7.100-М

KP13-M

10

KPI4-M

10

КР60-М

20

CTI

76

СТ5-М

4

СТ6-М

4

СТ7-М

8

ПСI-М

4

ЗП 7.200-М

KP13-M

20

KPI4-M

20

КР60-М

40

СТ5-М

8

СТ6-М

8

СТ7-М

16

СТ39

76

ПС2-М

4

ЗП 8.100-М

KP15-M

10

KPI6-M

10

KP6I-M

20

CTI

76

СТ5-М

20

СТ6-М

4

СТ8-М

4

ПСI-М

4

ЗП 8.200-М

KP15-M

20

KPI6-M

20

KP6I-M

40

СТ5-М

40

СТ6-М

8

СТ8-М

8

СТ39

76

ПС3-М

4

ЗП 9.100-М

KP17-M

12

KPI8-M

16

КР62-М

20

CTI

76

СТ6-М

4

СТ9-М

4

-

-

ПСI-М

4

ЗП 9.200-М

KP17-M

24

KPI8-M

32

КР62-М

40

СТ6-М

8

СТ9-М

8

СТ39

76

-

-

ПС4-М

4

ЗП 10.100-М

KP19-M

10

КР20-М

12

КР63-М

20

CTI

88

СТ6-М

4

СТ10-М

10

CTII-M

4

ПСI-М

4

ЗП 10.200-М

KP19-M

20

КР20-М

24

КР63-М

40

СТ6-М

8

СТ10-М

20

CTII-M

8

СТ39

88

ПСЗ-М

4

ЗП 11.100-М

KP21-M

10

КР22-М

16

КР64-М

20

CTI

88

CTI2-M

6

CTI3-M

4

-

-

ПСI-М

4

ЗП 11.200-М

KP21-M

20

КР22-М

32

КР64-М

40

CTI2-M

12

CTI3-M

8

СТ39

88

-

-

ПС4-М

4

ЗП 12.100-М

КР23-М

10

КР24-М

20

КР65-М

20

CTI

88

CTI2-M

8

-

-

-

-

ПС2-М

4

ЗП 12.200-М

КР23-М

20

КР24-М

40

КР65-М

40

CTI2-M

16

СТ39

88

-

-

-

-

ПС5-М

4

ЗП 13.100-М

КР25-М

10

КР26-М

12

КР66-М

20

CTI

96

СТ6-М

4

CTI4-M

16

CTI5-M

4

ПС1-М

4

ЗП 13.200-М

КР25-М

20

КР26-М

24

КР66-М

40

СТ6-М

8

CTI4-M

32

CTI5-M

8

СТ39

96

ПС4-М

4

ЗП 14.100-М

КР27-М

12

КР28-М

16

КР67-М

20

CTI

96

CTI6-M

12

-

-

-

-

ПС2-М

4

ЗП 14.200-М

КР27-М

24

КР28-М

32

КР67-М

40

CTI6-M

24

СТ39

96

-

-

-

-

ПС6-М

4

ЗП 15.100-М

КР29-М

10

КР30-М

24

КР68-М

20

CTI

104

-

-

-

-

-

-

ПС4-М

4

ЗП 15.200-М

КР29-М

20

КР30-М

48

КР68-М

40

СТ39

104

-

-

-

-

-

-

ПС7-М

4

ЗП 16.100-М

KP3I-M

10

КР32-М

10

КР69-М

20

CTI

116

CTI7-M

20

-

-

-

-

ПСЗ-М

4

ЗП 17.100-М

КР33-М

10

КР34-М

18

КР70-М

20

CTI

116

CTI8-M

12

-

-

-

-

ПС4-М

4

ЗП 18.100-М

КР35-М

12

КР36-М

20

KP7I-M

20

CTI

92

CTI9-M

28

СТ20-М

12

CТ2I-M

8

ПС5-М

4

ЗП 19.100-М

КР37-М

12

КР38-М

12

КР72-М

20

CTI

136

СТ22-М

8

СТ23-М

8

-

-

ПС4-М

4

ЗП 20.100-М

КР39-М

12

КР40-М

16

КР73-М

20

CTI

98

CTI9-M

38

СТ24-М

14

СТ25-М

12

ПС5-М

4

ЗП 21.75-М

KP4I-M

12

КР42-М

12

КР74-М

16

СТ26

102

СТ27-М

38

СТ28-М

12

-

-

ПС5-М

4

ЗП 21.75-М

-

-

КР53-М

4

-

-

-

-

-

-

-

-

-

-

-

-

ЗП 21.100-М

KP4I-M

16

КР42-М

12

КР74-М

20

CTI

102

CTI9-M

38

СТ28-М

16

-

-

ПС6-М

4

ЗП 21.100-М

-

-

КР53-М

8

-

-

-

-

-

-

-

-

-

-

-

-

ЗП 24-М

КР47-М

12

КР48-М

10

КР60-М

20

СTI

84

СТ29-М

4

СТ30-М

4

-

-

ПСI-М

4

ЗП 25-М

КР49-М

12

КР50-М

10

КР63-М

20

CTI

100

CTIO-M

8

CTI4-M

2

CT3I-M

4

ПСI-М

4

ЗП 26-М

KP5I-M

12

КР52-М

10

КР66-М

20

CTI

108

CTI4-M

4

СТ32-М

14

СТ-33-М

4

ПС2-М

4

Таблица 4

Выборка стали на звено, кг

Марка звена

Арматурная сталь по ГОСТ 5781-82

Всего

Класс A-I



Класс АC-II

Диаметр, мм

Итого

Диаметр, мм

Итого

6

8

10

10

12

14

16

18

20

22

25

32

ЗП 7.100-М

10,1

28,8

-

38,9

78,0

4,5

27,1

-

-

-

-

-

-

109,6

148,5

ЗП 7.200-М

20,2

58,8

-

79,0

156,0

-

61,0



-

-

-

-

-

217,0

296,0

ЗП 8.100-М

11,9

28,8

-

40,7

73,0

4,5

58,1

-

-

-

-

-

-

135,6

176,3

ЗП 8.200-М

23,8

58,8

-

82,6

146,0

-

116,2

9,6

-

-

-

-

-

271,8

354,4

ЗП 9.100-М

7,3

28,8

44,3

80,4

88,4

4,5

-

-

-

79,0

-

-

-

171,9

252,3

ЗП 9.200-М

14,6

58,8

88,6

162,0

176,8

-

-

-

14,2

158,0

-

-

-

349,0

511,0

ЗП 10.100-М

11,3

33,4

-

44,7

81,0

4,5

55,9

-

-

-

-



-

141,4

186,1

ЗП 10.200-М

22,6

68,1

-

90,7

162,0

-

111,8

9,6

-

-

-

-

-

283,4

374,1

ЗП 11. 100-М

4,4

33,4

42,5

80,3

93,7

4,5

-

-

-

114,0

-

-

-

212,2

292,5

ЗП 11.200-М

8,8

68,1

85,0

161,9

187,4

-

-

-

14,2

228,0

-

-

-

429,6

591,5

ЗП 12.100-М

6,2

33,4

70,3

109,9

100,1

-

6,8

-

-

145,0

-



-

251,9

361,8

ЗП 12.200-М

12,4

68,1

140,6

221,1

200,2

-

-

-

-

308,9

-

-

-

509,1

730,2

ЗП 13.100-М

14,6

36,5

-

51,1

89,5

4,5

88,1

-

-

-

-

-

-

182,1

233,2

ЗП 13.200-М

29,2

74,3

-

103,5

179,0

-

176,2

-

14,2

-

-

-

-

369,4

472,9

ЗП 14.100-М

8,0

36,5

60,2

104,7

101,9

-

6,8

-

-

180,0

-

-

-

288,7

393,4

ЗП 14.200-М

16,0

74,3

120,4

210,7

203,8

-

-

-

-

360,0

28,6

-

-

592,4

803,1

ЗП 15.100-М

8,0

39,4

117,2

164,6

127,6

-

-

-

14,2

-

-

240,0

-

381,8

546,4

ЗП 15.200-М

16,0

80,5

234,4

330,9

255,2

-

-

-

-

-

-

519,9

-

775,1

1106,0

ЗП 16.100-М

14,6

44,0

-

58,6

83,6

-

113,5

9,6

-

-

-

-

-

206,7

265,3

ЗП 17.100-М

6,4

44,0

87,5

137,9

121,2

-

-

-

14,2

231,9

-

-

-

367,3

505,2

ЗП 18.100-М

-

50,8

-

50,8

30,6

134,6

303,0

-

-

18,9

-

386,0

-

873,1

923,9

ЗП 19.100-М

7,7

80,3

-

88,0

148,9

-

-

-

14,2

204,0

-

-

-

367,1

455,1

ЗП 20.100-М

-

53,5

-

53,5

34,7

109,6

302,2

-

-

18,9

-

477,0

-

942,4

995,9

ЗП 21.75-М

-

50,2

-

50,2

29,4

151,2

-

-

-

530,4

-

-

740,0

1451,0

1501,2

ЗП 21.100-М

-

59,9

-

59,9

38,2

153,9

-

-

-

657,1

28,6

-

954,6

1832,4

1892,3

ЗП 24-М

12,7

31,8

-

44,5

55,8

4,5

86,2

-

-

-

-

-

-

146,5

191,0

ЗП 25-М

13,8

37,9

-

51,7

35,0

4,5

158,3



-

-

-

-

-

197,8

249,5

ЗП 26-М

6,7

60,2

-

66,9

40,6

-

201,9

-

-

-

-

-

-

242,5

309,4

Черт. 1





Черт. 2



Черт. 3



Черт. 4



Черт. 5



Черт. 6



Черт. 7



Черт. 8



Черт. 9



Черт. 10



Черт. 11



Черт. 12



Черт. 13



Черт. 14



Черт. 15



Черт. 15а



Черт. 16



Черт. 17



Черт. 18



Черт. 19



Черт. 20



Черт. 21



Черт. 21а



Черт. 22



Черт. 23



Черт. 24



Черт. 25.



Черт. 26


Таблица 5
Спецификация арматурных изделий на звено

марка звена

Каркасы

Отдельные стержни

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

ЗП 27

КР43

12

KР44

10

КР54

20

КР75

1

CT1

68

СТ34

8

-

-

-

-

-

-

ПС1

4

ЗП 28

КР45

10

KР46

10

KР57

20

KР76

1

CT1

72

СТ35

10

-

-

-

-

-

-

ПС1

4

ЗП 29

КР47

12

KР48

10

KР60

20

KР77

1

CT1

84

СТ29

4

СТ30

4

СТ36

10

-

-

ПС2

4

ЗП 30

КР49

12

КР50

10

КР63

20

КР78

1

CT1

100

СТ10

8

СТ14

2

СТ31

4

СТ37

10

ПС3

4

ЗП 31

KP51

12

КР52

10

КР66

20

КР79

1

CT1

108

CT14

4

СТ32

14

СТ33

4

СТ38

12

ПС3

4

ЗП 32

KP1

10

KP2

10

КР54

20

КР75

1

CT1

56

СТ34

8

-

-

-

-

-

-

ПС1

4

ЗП 33

KP51

10

KP8

12

КР57

20

KР76

1

CT1

60

СТ35

10

-

-

-

-

-

-

ПС1

4

ЗП 34

KP51

10

KP14

10

КР60

20

KР77

1

CT1

76

СТ5

4

СТ6

4

СТ7

8

СТ36

10

ПС2

4

ЗП 35

KPI9

10

КР20

12

КР63

20

КР78

1

CT1

88

СТ6

4

СТ10

10

CT11

4

СТ37

10

ПС2

4

ЗП 36

КР25

10

КР26

12

КР66

20

КР79

1

CT1

96

СТ6

4

CT14

16

СТ15

4

СТ38

12

ПС3

4

ЗП 37

KP31

10

КР32

10

КР69

20

КР80

1

CT1

116

CT17

20

CT41

17

-

-

-

-

ПС4

4

ЗП 38

KP37

12

КР38

12

КР72

20

KP81

1

CT1

136

СТ22

8

СТ23

8

СТ40

18

-

-

ПС6

4



Таблица 6
Выборка стали на звено, кг

Марка звена

Арматурная сталь по ГОСТ 5781-82

Всего

Класс A-I

Класс Ас-II

Диаметр, мы

Итого

Диаметр, ми

Итого

6

8

12

14

16

18

22

10

14

20

ЗП 27

10,0

34,4

3,7

-

-

-

-

48,1

44,9

43,6

-

88,5

136,6

ЗП 28

10,2

38,3

3,7

-

-

-

-

52,2

38,8

51,2

-

90,0

142,2

ЗП 29

12,7

43,7

-

6,2

-

-

-

62,6

55,8

86,2

-

142,0

204,6

ЗП 30

13,8

51,3

-

-

8,8

-

-

73,9

35,0

158,3

-

193,3

267,2

ЗП 31

6,7

76,6

-

-

8,8

-

-

92,1

40,6

195,1

-

235,7

327,8

ЗП 32

6,4

29,9

3,7

-

-

-

-

40,0

46,0

13,7

-

59,7

99,7

ЗП 33

8,6

33,8

3,7

-

-

-

-

46,1

50,8

20,1

-

70,9

117,0

ЗП 34

10,1

40,6

-

6,2

-

-

-

56,9

78,0

27,1

-

105,1

162,0

ЗП 35

11,3

46,8

-

6,2

-

-

-

64,3

81,0

55,9

-

136,9

201,2

ЗП 36

14,6

53,0

-

-

8,8

-

-

76,4

89,5

88,1

-

177,6

254,0

ЗП37

14,6

66,1

-

-

-

12,2

-

92,9

83,6

113,5

-

197,1

290,0

ЗП 38

7,7

106,3

-

-

-

-

22,8

136,8

148,9

-

204,0

352,9

489,7

Таблица 7

Спецификация арматурных изделий на звено

Марка эвена

Каркасы

Отдельные стержни

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол, шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

Марка

Кол. шт.

ЗП 29-М

КР47-М

12

КР48-М

10

КР60-М

20

KР77

1

СТ1

84

СТ29-М

4

СТ30-М

4

СТ36

10

-

-

ПС1-М

4

ЗП 30-М

КР49-М

12

КР50-М

10

КР63-М

20

КР78

1

СТ1

100

CT10-M

8

CT14-M

2

CT3I-М

4

СТ37

10

ПС2-М

4

ЗП 31-М

KP5I-M

12

КР52-М

10

КР66-М

20

КР79

1

СТ1

108

CT14-M

4

СТ32-М

14

СТ33-М

4

СТ38

12

ПС2-М

4

ЗП 34- М

KP13-M

10

KP14-M

10

КР60-М

20

КР77

1

СТ1

76

СТ5-М

4

СТ6-М

4

СТ7-М

8

СТ36

10

ПС1-М

4

ЗП 35-М

KP19-M

10

КР20-М

12

КР63-М

20

КР78

1

СТ1

88

СТ6-М

4

CT10-M

10

СТ11-М

4

CT37

10

ПС1-М

4

ЗП 36-М

КР25-М

10

КР26-М

12

КР66-М

20

КР79

1

СТ1

96

СТ6-М

4

CT14-M

16

CT15-M

4

СТ38

12

ПС2-М

4

ЗП 37-М

KP31-M

10

КР32-М

10

КР69-М

20

КР80

1

СТ1

116

СТ17-М

20

CT41

17

-

-

-

-

ПС3-М

4

ЗП 38-М

КР37-М

12

КР38-М

12

КР72-М

20

KP81

1

СТ1

136

СТ22-М

8

СТ23-М

8

СТ40

18

-

-

ПС5-М

4

Таблица 8

Выборка стали на звено, кг

Марка эвена

Арматурная сталь по ГОСТ 5781-82

Всего

Класс A-I

Класс Ас-II

Диаметр, ми

Итого

Диаметр, мм

Итого

6

8

10

12

14

16

20

ЗП 29-М

12,7

43,7

56,4

55,8

4,5

86,2

-

-

146,5

202,9

ЗП 30-М

13,8

51,3

65,1

35,0

-

165,1

-

-

200,1

265,2

ЗП 31-М

6,7

76,6

83,3

40,6

-

201,9

-

-

242,5

325,8

ЗП 34-М

10,1

40,6

50,7

78,0

4,5

27,1

-

-

109,6

160,3

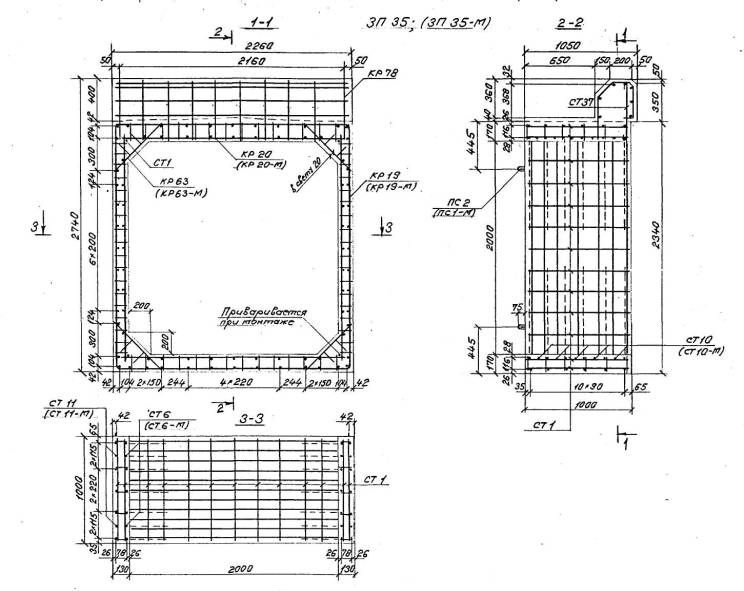

ЗП 35-М

11,3

46,8

58,1

81,0

4,5

55,9

-

-

141,4

199,5

ЗП 36-М

14,6

53,0

67,6

89,5

-

94,9

9,6

-

184,4

252,0

ЗП 37-М

14,6

66,1

80,7

83,6

-

113,5

-

-

206,7

287,4

ЗП 38-М

7,7

106,3

114,0

148,9

-

-

-

222,9

371,8

485,8

Черт. 27



Черт. 28



Черт. 29



Черт. 30



Черт. 31



Черт. 32



Черт. 33



Черт. 34



Черт. 35



Черт. 36



Черт. 37



Черт. 38



Черт. 39



Черт. 40

Таблица 9

Номинальные размеры, мм

Марка каркаса

а

b

с

n1 шт.

m1

n2 шт.

m2

d

е

Стержень поз.1

f

К

Р

r

l*

КР1

34

50

-

-

-

15

100

16

58

399

1608

47

30

2500

КР2

19

55

-

2

80

7

100

16

58

634

1108

47

30

2470

КР3

54

50

-

6

50

9

100

16

58

399

1648

47

30

2540

КР4

19

60

-

3

60

5

130

17

76

654

1108

47

30

2510

КР5

94

50

-

-

-

15

100

16

58

399

1728

47

30

2620

КР6

19

45

-

-

-

13

80

17

116

694

1108

47

30

2590

КР7

54

50

-

-

-

15

100

16

68

304

1648

47

30

2350

КР8

29

50

90

-

-

11

100

17

76

664

1378

47

30

2800

КР9

84

50

-

5

60

9

100

16

68

304

1708

47

30

2410

КР10

29

50

-

3

80

5

160

17

106

694

1378

47

30

2860

КР11

124

50

-

4

50

11

100

16

68

304

1788

47

30

2490

КР12

29

50

-

-

-

16

80

17

146

734

1378

47

30

2940

KP13; KP13-M

74

50

-

-

-

20

100

16

68

см. табл.13 СТ7(СТ7-М)

KP14; KP14-M

44

100

-

-

-

14

100

17

96

744

1628

47

30

3210

KP15; KP15-M

124

50

-

-

-

20

100

16

68

см. табл.13 СТ8(СТ8-М)

KP16; KP16-M

44

40

-

5

95

3

190

17

146

794

1628

47

30

3310

KP17; KP17-M

174

50

-

-

-

20

100

16

98

374

2388

47

30

3230

KP18; KP18-M

74

60

-

6

80

4

130

23,5

183

844

1683

47

30

3470

KP19; KP19-M

94

70

80

-

-

15

120

16

78

см. табл.13 СТ11(СТ11-М)

KP20; KP20-M

54

75

-

-

-

13

150

17

116

839

2148

47

30

3920

KP21; KP21-M

154

70

80

-

-

15

120

16

78

364

2348

47

30

3170

KP22; KP22-M

54

75

-

6

100

5

150

23,5

163

см. табл.13 СТ13(СТ13-М)

KP23; KP23-M

244

70

-

4

80

11

120

16

108

394

2528

47

30

3410

KP24; KP24-M

84

50

-

6

100

4

200

23,5

253

1099

2208

47

30

4500

KP25; KP25-M

124

70

80

-

-

15

120

16

78

см. табл.13 СТ15(СТ15-М)

KP26; KP26-M

54

35

140

-

-

15

150

17

146

999

2648

47

30

4740

KP27; KP27-M

184

75

-

6

75

7

150

16

118

479

2408

47

30

3460

KP28; KP28-M

94

50

-

9

100

4

175

23,5

193

1164

2728

47

30

5150

KP29; KP29-M

289

75

-

6

75

7

150

16

148

429

2618

47

30

3570

KP30; KP30-M

124

60

-

7

100

6

180

27,5

295

1274

2788

47

30

5430

KP31; KP31-M

144

100

-

-

-

16

150

16

108

424

2828

47

30

3770

KP32; KP32-M

69

56

109

-

-

14

200

17

166

1149

3208

47

30

5600

KP33; KP33-M

214

100

-

3

100

9

200

16

148

464

2968

47

30

3990

KP34; KP34-M

109

65

-

11

100

4

200

23,5

223

1409

3288

47

30

6200

КР35; КР35-М

277

55

-

3

120

9

200

18

174

см. табл.13 CT21(CT2I-M)

КР36; КР36-М

137

65

-

6

150

6

200

31

298

1539

3320

66

42

6530

КР37; КР37-М

201

40

135

-

-

15

150

16

128

464

2948

47

30

3970

КР38; КР38-М

89

60

120

2

130

13

250

235

213

см. табл. 13 СТ23(СТ23-М)

КР39; КР39-М

202

55

-

4

90

9

200

18

154

см. табл. 13 СТ25(СТ25-М)

КР40; КР40-М

117

65

-

8

150

8

200

285

223

1439

4280

66

42

7290

KP4I; KP4I-M

286

65

-

3

120

9

200

31

218

650

3102

94

60

4590

КР42; КР42-М

179

80

-

10

150

5

200

34

312

1542

4398

94

60

7510

КР43

99

35

-

8

50

13

100

16

58

399

2108

47

30

3000

КР44

49

35

-

4

50

6

100

16

58

884

1108

47

30

2970

КР45

69

35

-

5

60

14

100

17

66

304

2148

47

30

2850

КР46

29

50

-

3

80

8

100

17

76

914

1378

47

30

3300

КР47; КР47-М

74

50

-

-

-

25

100

17

66

см. табл. 13 СТ30(СТ30-М)

КР48; КР48-М

59

50

-

3

95

9

100

17

96

994

1628

47

30

3710

КР49; КР49-М

104

70

80

-

-

19

120

17

76

см. табл. 13 CT31(CT31-M)

КР50; КР50-М

54

75

-

6

100

5

150

17

116

1089

2148

47

30

4420

KP5I; KP5I-M

149

75

-

6

75

10

150

17

76

см. табл. 13 СТ33(СТ33-М)

КР52; КР52-М

104

50

-

9

100

4

150

17

116

1249

2648

47

30

5240

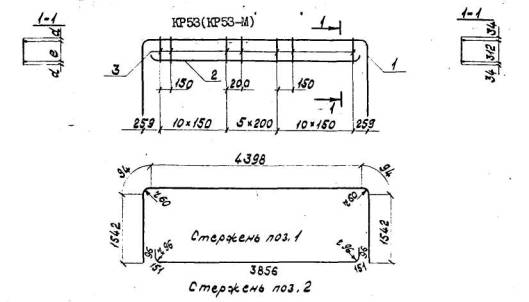

КР53: КР53-41

см. Черт.40

* полная длина стержня



Черт. 41






Черт. 42

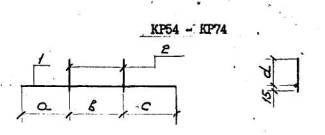

Таблица 10

Номинальные размеры, мм

Марка каркаса

а

b

с

d

КР54

170

100

170

75

КР55

180

100

190

95

КР56

150

100

280

95

КР57

180

100

180

95

КР58

190

100

240

125

КР59

210

100

280

165

КР60; КР60-М

210

150

220

115

KP61; KP61-M

210

150

290

165

КР62; КР62-М

240

150

380

215

КР63; КР63-М

220

150

250

135

КР64; КР64-М

210

150

350

195

КР65; KР65-M

280

150

450

285

КР66; КР66-М

210

150

310

165

КР67; КР67-М

260

150

400

225

КР68; КР68-М

360

150

500

335

КР69; КР69-М

350

150

310

185

КР70; КР70-М

315

200

455

255

KP71; KР7I-M

360

200

580

345

КР72; КР72-М

280

210

430

245

КР73; КР73-М

320

200

470

265

КР74; КР74-М

460

200

610

365

Таблица 11

Номинальные размеры, мм

Марка каркаса

b

с

d

п, шт.

m

Стержень поз.1

a

l*

КР75

132

30

-

7

160

337

1140

KР76

152

30

170

7

150

357

1160

КР77

172

40

-

9

180

377

1180

KР78

192

20

-

9

240

397

1200

KР79

222

40

-

11

240

427

1230

КР80

242

40

-

16

200

447

1250

KP81

262

35

-

17

250

467

1270

* полная длина стержня

Таблица 12

Спецификация на одно арматурное изделие

Марка каркаса

Поз.

Диаметр, мм, класс

Кол. шт.

Длина, мм

Масса каркаса, кг

KP1

1*

10А-II

1

2500

2,85

2

10А-II

1

см. СТ3

3

6A-I

16

90

КР2

1*

10А-II

1

2470

3,13

2

14А- II

1

см. СТ2

3

6A-I

12

см. KP1

КР3

1*

10А-II

1

2540

3,00

2

10А-II

1

см. СТ3

3

6A-I

22

см. KP1

КР4

1*

10А-II

1

2510

3,20

2

14А-II

1

см. СТ2

3

6A-I

12

110

КР5

1*

10А-II

1

2620

2,91

2

10А-II

1

см. СТ3

3

6A-I

16

см. KP1

КР6

1*

10А-II

1

2590

4,25

2

14А-II

1

см. СТ2

3

I0A-I

14

150

КР7

1*

10А-II

1

2350

2,78

2

10А-II

1

см. СТ3

3

6A-I

16

100

КР8

1*

10А-II

1

2800

3,73

2

14А-II

1

см. СТ4

3

6A-I

14

см. КР4

КР9

1*

10А-II

1

2410

2,91

2

10А-II

1

см. СТ3

3

6A-I

20

см. КР7

KP10

1*

10А-II

1

2860

3,80

2

14А-II

1

см. СТ4

3

6A-I

12

140

КР11

1*

10А-II

1

2490

2,96

2

10А-II

1

см. СТ3

3

6A-I

20

см. КР7

КР12

1*

10А-II

1

2940

5,36

2

14А-II

1

см. СТ4

3

10А-I

17

180

КР13, KP13М

1

10А-II(АС-II)

1

см. СТ7(СТ7-М)

3,59

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

21

см. КР7

КР14, KP14М

1*

10А-II(АС-II)

1

3210

4,33

2

14А-II(АС-II)

1

см. СТ5(СТ5-М)

3

6A-I

15

130

КР15, KP15М

1

10А-II(АС-II)

1

см. СТ8(СТ8-М)

3,64

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

21

см. КР7

КР16, KP16М

1*

10А-II(АС-II)

1

3310

4,54

2

10А-II(АС-II)

1

см. СТ5(СТ5-М)

3

6A-I

14

180

КР17, KP17М

1*

10А-II(АС-II)

1

3230

3,89

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

21

см. КР14(КР14-М)

KP18, KP18-М

1*

10А-II(АС-II)

1

3470

8,49

2

20А-II(АС-II)

1

см. СТ9(СТ9-М)

3

10A-I

17

230

KP19, KP19-M

1

10А-II(АС-II)

1

см. СТ11(СТ11-М)

3,61

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

18

см. КР4

КР20, КР20-М

1*

10А-II(АС-II)

1

3920

5,42

2

14А-II(АС-II)

1

см. СТ10(СТ10-М)

3

6A-I

14

150

KP21, KP21-M

1*

10А-II(АС-II)

1

3170

3,69

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

18

см. КР4

КР22, КР22-М

1

10А-II(АС-II)

1

см. СТ13(СТ13-М)

10,20

2

20А-II(АС-II)

1

см. СТ12(СТ12-М)

3

10A-I

18

210

КР23, КР23-М

1*

10А-II(АС-II)

1

3410

4,01

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

20

см. КР10

КР24, КР24-М

1*

10А-II(АС-II)

1

4500

11,10

2

20А-II(АС-II)

1

см. СТ12(СТ12-М)

3

10A-I

17

300

КР25, КР25-М

1

10А-II(АС-II)

1

см. СТ15(СТ15-М)

3,74

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

18

см. КР4

КР26, КР26-М

1*

10А-II(АС-II)

1

4740

6,78

2

14А-II(АС-II)

1

см. СТ14(СТ14-М)

3

6A-I

18

см. КР16(КР16-М)

КР27, КР27-М

1*

10А-II(АС-II)

1

3460

4,09

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

20

см. КР20(КР20-М)

КР28, КР28-М

1*

10А-II(АС-II)

1

5150

13,00

2

20А-II(АС-II)

1

см. СТ16(СТ16-М)

3

10A-I

23

240

КР29, КР29-М

1*

10А-II(АС-II)

1

3570

4,29

2

10А-II(АС-II)

1

см. СТ6(СТ6-М)

3

6A-I

20

см. КР16(КР16-М)

КР30, КР30-М

1*

10А-II(АС-II)

1

5430

17,85

2

25А-II(АС-II)

1

2600

3

10A-I

21

350

KP31, KP31-M

1*

10А-II(АС-II)

1

3770

4,45

2

10А-II(АС-II)

1

см. СТ29(СТ29-М)

3

6A-I

17

см. КР10

КР32, КР32-М

1*

10А-II(АС-II)

1

5600

7,99

2

14А-II(АС-II)

1

см. СТ17(СТ17-М)

3

6A-I

17

200

КР33, КР33-М

1*

10А-II(АС-II)

1

3990

4,71

2

10А-II(АС-II)

1

см. СТ29(СТ29-М)

3

6A-I

16

см. КР16(КР16-М)

КР34, КР34-М

1*

10А-II(АС-II)

1

6200

16,03

2

20А-II(АС-II)

1

см. СТ18(СТ18-М)

3

10A-I

27

270

КР35, КР35-М

1

14А-II(АС-II)

1

см. СТ21(СТ21-М)

9,83

2

14А-II(АС-II)

1

2630

3

8A-I

16

210

КР36, КР36-М

1*

14А-II(АС-II)

1

6530

26,02

2

25А-II(АС-II)

1

см. СТ20(СТ20-М)

3

12А-II(АС-II)

19

360

КР37, КР37-М

1*

10А-II(АС-II)

1

3970

4,69

2

10А-II(АС-II)

1

см. СТ29(СТ29-М)

3

6A-I

18

160

КР38, КР38-М

1

10А-II(АС-II)

1

см. СТ23(СТ23-М)

16,71

2

20А-II(АС-II)

1

см. СТ22(СТ22-М)

3

8A-I

20

260

КР39, КР39-М

1

14А-II(АС-II)

1

см. СТ25(СТ25-М)

9,65

2

14А-II(АС-II)

1

см. КР35(КР35-М)

3

8A-I

18

190

КР40, КР40-М

1*

14А-II(АС-II)

1

7290

30,96

2

25А-II(АС-II)

1

см. СТ24(СТ24-М)

3

12А-II(АС-II)

25

280

KP41, KP41-M

1*

20А-II(АС-II)

1

4590

19,65

2

20А-II(АС-II)

1

2650

3

8A-I

16

280

КР42, КР42-М

1*

20А-II(АС-II)

1

7510

53,55

2

32А-II(АС-II)

1

см. СТ28(СТ28-М)

3

12А-II(АС-II)

26

380

КР43

1*

14А-II

1

3000

5,36

2

10А-II

1

1970

3

6A-I

26

см. КР1

КР44

1*

10А-II

1

2970

2,80

2

10А-II

1

1070

3

6A-I

15

см. КР1

КР45

1*

14А-II

1

2850

5,28

2

10А-II

1

2070

3

6A-I

25

см. КР7

КР46

1*

10А-II

1

3300

4, 08

2

14А-II

1

см. СТ4

3

6A-I

15

см. КР4

КР47, КР47-М

1

14А-II(АС-II)

1

см. СТ30(СТ30-М)

6,39

2

10А-II(АС-II)

1

см. СТ29(СТ29-М)

3

6A-I

26

см. КР7

КР48, КР48-М

1*

10А-II(АС-II)

1

3710

4,65

2

14А-II(АС-II)

1

1570

3

6A-I

16

см. КР14(КР14-М)

КР49, КР49-М

1

14А-II(АС-II)

1

см. СТ31(СТ31-М)

7,96

2

14А-II(АС-II)

1

2580

3

6A-I

22

см. КР4

КР50, КР50-М

1*

10А-II(АС-II)

1

4420

5,86

2

14А-II(АС-II)

1

см. СТ10(СТ10-М)

3

6A-I

18

см. КР20(КР20-М)

КР51, КР51-М

1

14А-II(АС-II)

1

см. СТ33(СТ33-М)

8,20

2

14А-II(АС-II)

1

2250

3

6A-I

23

см. КР4

КР52, КР52-М

1*

10А-II(АС-II)

1

5240

7,89

2

14А-II(АС-II)

1

см. СТ32(СТ32-М)

3

8A-I

23

180

КР53, КР53-М

1*

20А-II(АС-II)

1

см. КР42(КР42-М)

54,69

2

32А-II(АС-II)

1

4350

3

12А-II(АС-II)

26

см. КР42(КР42-М)

КР54

1

10А-II

1

440

0,31

2

6A-I

2

см. КР1

КР55

1

10А-II

1

470

0,34

2

6A-I

2

см. КР4

КР56

1

10А-II

1

530

0,51

2

10А-I

2

см. КР6

КР57

1

10А-II

1

460

0,33

2

6A-I

2

см. КР4

КР58

1

10А-II

1

см. КР56

0,39

2

6A-I

2

см. КР10

КР59

1

10А-II

1

590

0,59

2

10А-I

2

см. КР12

КР60, КР60-М

1

10А-II(АС-II)

1

580

0,41

2

6A-I

2

см. КР14(КР14-М)

KP61, KP61-M

1

10А-II(АС-II)

1

650

0,48

2

6A-I

2

см. КР16(КР16-М)

КР62, КР62-М

1

10А-II(АС-II)

1

770

0,76

2

10А-I

2

см. КР18(КР18-М)

КР63, КР63-М

1

10А-II(АС-II)

1

620

0,45

2

6A-I

2

см. КР20(КР20-М)

КР64, КР64-М

1

10А-II(АС-II)

1

710

0,70

2

10А-I

2

см. КР22(КР22-М)

КР65, КР65-М

1

10А-II(АС-II)

1

880

0,91

2

10А-I

2

см. КР24(КР24-М)

КР66, КР66-М

1

10А-II(АС-II)

1

670

0,49

2

6A-I

2

см. КР16(КР16-М)

КР67, КР67-М

1

10А-II(АС-II)

1

810

0,80

2

10А-I

2

см. КР28(КР28-М)

КР68, КР68-М

1

10А-II(АС-II)

1

1010

1,05

2

10А-I

2

см. КР30(КР30-М)

КР69, КР69-М

1

10А-II(АС-II)

1

см. КР67(КР67-М)

0,58

2

6A-I

2

см. КР32(КР32-М)

КР70, КР70-М

1

10А-II(АС-II)

1

970

0,93

2

10A-I

2

см. КР34(КР34-М)

KP7I, KP7I-M

1

10А-II(АС-II)

1

1140

1,35

2

12А-II(АС-II)

2

см. КР36(КР36-М)

КР72, КР72-М

1

10А-II(АС-II)

1

см. КР19(КР19-М)

0,77

2

8А-I

2

см. КР38(КР38-М)

КР73, КР73-М

1

10А-II(АС-II)

1

990

1,11

2

12А-II(АС-II)

2

см. КР40(КР40-М)

КР74, КР74-М

1

10А-II(АС-II)

1

1270

1,46

2

12А-II(АС-II)

2

см. КР42(КР42-М)

КР75

1**

8А-I

8

1140

6,86

2

8А-I

7

1180

КР76

1**

8А-I

10

1160

8,59

2

8А-I

7

1450

КР77

1**

8А-I

10

1180

9,36

2

8А-I

7

1700

КР78

1**

8А-I

10

1200

10,87

2

8А-I

7

2220

КР79

1**

8А-I

12

1230

13,35

2

8А-I

7

2720

КР80

1**

8А-I

17

1250

17,46

2

8А-I

7

3280

KP81

1**

8А-I

18

1270

20,97

2

8А-I

7

4320

* стержни см. табл. 9

** стержни см. табл. 11

Таблица 13

Ведомость отдельных стержней

Марка стержня

Эскиз

Диаметр, мм, класс

Длина, мм

Масса, ед., кг

CT1

8A-I

960

0,38

СТ2

14А-II

ИЗО

1,37

СТ3

10А-II

1600

0,99

СТ4

14А-II

1380

1.67

СТ5(СТ5-М)

14А-II(АС-II)

1600

1,94

СТ6(СТ6-М)

10А-II(АС-II)

2100

1,30

СТ7(СТ7-М)

10А-II(АС-II)

2970

1,83

СТ8(СТ8-М)

10А-II(АС-II)

3070

1,89

СТ9(СТ9-М)

20А-II(АС-II)

1600

3,95

СТ10(СТ10-М)

14А-II(АС-II)

2100

2,54

CT11(CT11-M)

10А-II(АС-II)

3050

1,88

СТ12(СТ12-М)

20А-II(АС-II)

2100

5,19

СТ13(СТ13-М)

10А-II(АС-II)

4260

2,63

СТ14(СТ14-М)

14А-II(АС-II)

2600

3,15

СТ15(СТ15-М)

10А-II(АС-II)

3260

2,01

СТ16(СТ16-М)

20А-II(АС-II)

2600

6,42

СТ17(СТ17-М)

14А-II(АС-II)

3130

3,79

CT18(CT18-М)

20А-II(АС-II)

3130

7,73

СТ19(СТ19-М)

10А-II(АС-II)

960

0,59

СТ20(СТ20-М)

25А-II(АС-II)

3130

12,05

СТ21(СТ21-М)

14А-II(АС-II)

4410

5,34

СТ22(СТ22-М)

20А-II(АС-II)

4130

10.20

СТ23(СТ23-М)

10А-II(АС-II)

7230

4,46

СТ24(СТ24-М)

25А-II(АС-II)

4130

15,90

СТ25(СТ25-М)

14А-II(АС-II)

4230

5,12

СТ26

8A-I

720

0,28

СТ27(СТ27-М)

10А-II(АС-II)

720

0,44

СТ28(СТ28-М)

32А-II(АС-II)

4160

26,25

CT29(CT29-M)

10А-II(АС-II)

2600

1,60

СТ30(СТ30-М)

14А-II(АС-II)

3470

4,20

СТ31(СТ31-М)

14А-II(АС-II)

3550

4,30

СТ32(СТ32-М)

14А-II(АС-II)

2500

3,3

ст33(ст33-М)

14А-II(АС-II)

3760

4,55

СТ34

8A-I

570

0,23

СТ35

8A-I

600

0,24

СТ36

8A-I

620

0,24

СТ37

8A-I

640

0,25

СТ38

8A-I

670

0,26

СТ39

8A-I

I960

0,77

СТ40

8A-I

710

0,28

СТ41

8A-I

690

0,27

ПС1

12A-I

1050

0,93

ПС2

14A-I

1270

1,54

ПС1-М

12AС-II

1,13

ПС3

16A-I

1400

2,21

ПС2-М

14AС-II

1,69

ПС4

18A-I

1520

3,04

ПС3-М

16AС-II

2,40

ПС5

20A-I

1780

4,40

ПС4-М

18AС-II

3,56

ПС6

22A-I

1910

5,69

ПС5-М

20AС-II

4,72

ПС7

25А-I

2400

9,24

ПС6-М

22AС-II

7,15

ПС8

28А-I

2590

12,51

ПС7-М

25AС-II

9,97









Ленгипротрансмост



Главный инженер института

А.К. Васин

Руководитель службы стандартизации

В.Н. Семенов

Руководитель разработки

С.С. Ткаченко

Начальник отдела типового проектирования

Ответственный исполнитель

Р.С. Клейнер

Главный инженер проекта

Исполнители:



руководитель группы

Н.И. Беляева

ведущие инженеры:

Б.Г. Коен

И.Ф. Миронова

старшие инженеры

А.Ю. Кучанова

Т.Ф. Чупарнова

инженеры

О.В. Еременко

Е.Н. Пургина

Д.А. Трубин

ст. техник

В.М. Коен

черт.-констр.

Т.Л. Гусинова

Соискатели:



СибЦНИИС



Директор института

П.Ф. Стафеев

Руководитель разработки

А.С. Потапов




Яндекс цитирования


   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
