Санитарные правила работы с источниками неиспользуемого рентгеновского излучения N 1960-79 от 19 января 1979 г.
Введение
Настоящие "Правила" разработаны в развитие "Основных санитарных правил работы с радиоактивными веществами и другими источниками ионизирующих излучений ОСП-72/79" и регламентируют основные требования по обеспечению радиационной безопасности при работе с источниками неиспользуемого рентгеновского излучения.
Требования настоящих "Правил" являются обязательными для предприятий, учреждений, лабораторий и других организаций всех министерств и ведомств, которые разрабатывают, изготовляют и эксплуатируют приборы и установки, являющиеся источниками неиспользуемого рентгеновского излучения, или установки, в состав которых входят такие источники*.
Настоящие "Правила" не распространяются на ускорители заряженных частиц и телевизионные приемники.
Настоящими "Правилами" следует руководствоваться при разработке, экспериментальных исследованиях, изготовлении, испытании, ремонте, наладке (регулировке) и эксплуатации приборов и установок, являющихся источниками неиспользуемого рентгеновского излучения, а также при проектировании, строительстве, эксплуатации и реконструкции предприятий, предназначенных для работ с источниками неиспользуемого рентгеновского излучения.
На основе настоящих "Правил", ОСП-72/79 и НРБ-76, а также в соответствии с ГОСТ 1.26-77 "Порядок разработки и согласования требований безопасности" в стандартах, технических условиях, технологической и эксплуатационной документации на приборы и установки, являющиеся источниками неиспользуемого рентгеновского излучения, и на технологические процессы с применением источников неиспользуемого рентгеновского излучения должны быть указаны конкретные требования, обеспечивающие радиационную безопасность.
Кроме того, в паспортах на приборы и установки должна быть указана мощность дозы неиспользуемого рентгеновского излучения на расстоянии 5 см от их корпуса или поставляемой комплектно с ними защиты.
Ответственность за выполнение настоящих "Правил" возлагается на администрацию предприятия.
Министерства и ведомства должны осуществлять контроль за выполнением настоящих "Правил" на подведомственных им предприятиях.
Санитарный надзор за обеспечением радиационно-безопасных условий работы на предприятиях в соответствии с действующим Положением осуществляют органы и учреждения санитарно-эпидемиологической службы**, которым должна предоставляться вся необходимая информация для оценки радиационной безопасности.
Термины и определения
1. Неиспользуемое рентгеновское излучение - рентгеновское излучение, возникающее внутри электровакуумных приборов, электронно-лучевых, ионно-плазменных и других установок, электронных микроскопов в результате торможения ускоренных электрическим полем электронов на электродах, на обрабатываемых или исследуемых материалах и на других металлических или содержащих соединения тяжелых элементов деталях и являющееся побочным ("паразитным"), т.е. не связанным с назначением этих приборов и установок.
2. Источники неиспользуемого рентгеновского излучения - приборы и установки (устройства) генерирующие неиспользуемое рентгеновское излучение.
1. Общие положения
1.1. Неиспользуемое рентгеновское излучение (см. приложение 1) возникает при работе высоковольтных электровакуумных приборов (электронных, ионных, электронно-лучевых), применяемых в электрорадиоэлектронном оборудовании, и электрофизической аппаратуре, радиоизмерительных приборах и др., при работе электронных микроскопов, электронно-лучевых установок (сварка, плавление, зонная очистка материалов), ионно-плазменных установок (легирование полупроводниковых материалов) и др.
1.2. Источники неиспользуемого рентгеновского излучения являются радиационно-опасными только в рабочем состоянии, т.е. при подаче на них высокого напряжения. Выход рентгеновского излучения за пределы корпуса (баллона) электровакуумного прибора или установки следует ожидать, как правило, при подаче напряжения 10 кВ и более.
Характеристики неиспользуемого рентгеновского излучения, генерируемого некоторыми электровакуумными приборами и установками, приведены в приложении 2.
1.3. Воздействие на человека ионизирующего излучения, испускаемого источниками неиспользуемого рентгеновского излучения, может быть обусловлено только внешним облучением.
Степень радиационной опасности при работе с источниками неиспользуемого рентгеновского излучения определяется мощностью экспозиционной дозы, качеством (энергией) излучения, временем и характером облучения (общее, местное).
1.4. Нерадиационными вредными факторами при работе с источниками неиспользуемого рентгеновского излучения могут быть:
электромагнитные поля радиочастот, генерируемые радиоэлектронным оборудованием;
лазерное излучение, когда источником неиспользуемого рентгеновского излучения является сам лазер или (и) электровакуумные приборы, входящие в состав его источников питания;
озон и окислы азота, образующиеся при ионизации воздуха под действием ионизирующего излучения, электрических полей большой напряженности, электрических разрядов, возникающих при работе установок;
избыточное тепло, выделяемое при работе установок или при выполнении технологического процесса;
шум, возникающий при работе механических и электрических устройств, установок, систем охлаждения и другого оборудования, применяемого в технологическом процессе.
Потенциально опасным фактором является вероятность поражения электрическим током.
1.5. Комплекс мероприятий по обеспечению безопасности при работе с источниками неиспользуемого рентгеновского излучения должен учитывать как радиационную опасность, так и другие опасности и вредные производственные факторы, которые могут воздействовать на персонал, на лиц, работающих в данном и смежных помещениях и профессионально не связанных с воздействием рентгеновского излучения, и предусматривать снижение их влияния на организм человека до значений, не превышающих допустимые по действующим нормам.
1.6. При разработке, производстве и эксплуатации приборов и установок, являющихся источниками неиспользуемого рентгеновского излучения, при проектировании, строительстве и реконструкции помещений, предназначенных для их размещения, кроме настоящих "Правил" следует руководствоваться:
НРБ-76;
ОСП-72/79;
ГОСТ 12.2.003-74 "Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности";
ГОСТ 12.3.002-75 "Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности";
ГОСТ 12.1.005-76 "Система стандартов безопасности труда. Воздух рабочей зоны. Общие санитарно-гигиенические требования";
"Санитарными нормами проектирования промышленных предприятий";
"Строительными нормами и правилами. Нормами проектирования. Отопление, вентиляция и кондиционирование воздуха";
"Правилами устройства электроустановок";
"Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей";
другими действующими санитарными и строительными нормами, правилами, стандартами общегосударственного и отраслевого значения, утвержденными в установленном порядке, действие которых распространяется на приборы, установки, оборудование, технологические процессы и помещения, в которых применяются источники неиспользуемого рентгеновского излучения.
1.7. В случаях, когда при работе приборов и установок кроме неиспользуемого рентгеновского излучения возможно распространение в окружающее их пространство электромагнитных полей радиочастот, вредных веществ и (или) шума, необходимо руководствоваться требованиями следующих стандартов:
ГОСТ 12.1.006-76 "Система стандартов безопасности труда. Электромагнитные поля радиочастот. Общие требования безопасности";
ГОСТ 12.1.007-76 "Система стандартов безопасности труда. Вредные вещества. Классификация. Общие требования безопасности";
ГОСТ 12.1.003-75 "Система стандартов безопасности труда. Шум. Общие требования безопасности".
2. Требования к размещению и вводу в эксплуатацию установок
2.1. Установки, являющиеся источниками неиспользуемого рентгеновского излучения или содержащие в своем составе источники неиспользуемого рентгеновского излучения, удовлетворяющие требованиям настоящих "Правил", могут размещаться как в отдельных, только для них предназначенных помещениях, так и в общих производственных помещениях, если этого требует технологический процесс.
2.2. Лаборатории, цехи, участки, предназначенные для испытания и экспериментальных исследований приборов и установок, являющихся источниками неиспользуемого рентгеновского излучения, должны размещаться в отдельных, специально для этих целей отведенных помещениях.
2.3. Установки, являющиеся источниками неиспользуемого рентгеновского излучения или содержащие в своем составе источники неиспользуемого рентгеновского излучения, должны размещаться на производственных площадях;
а) вновь строящихся предприятий - в соответствии с проектами, согласованными в установленном порядке;
б) действующих предприятий - в соответствии с проектами, согласованными с СЭС, главным энергетиком, главным механиком, инженером по технике безопасности, и утвержденными главным инженером предприятия.
2.4. В проектах должны быть указаны в масштабе габариты оборудования (в том числе защитных камер, если таковые имеются) и предусмотрены места для размещения измерительной аппаратуры, рабочие места и проходы, необходимые при выполнении работ, техническом обслуживании и наладке установок.
2.5. При разработке проектов и размещении установок на производственных площадях следует руководствоваться строительными, противопожарными, санитарными нормами и правилами, "Правилами устройства электроустановок". При этом исходя из конструктивных и технологических особенностей установок должны быть предусмотрены рабочие места и проходы следующих размеров:
а) с лицевой стороны пультов и панелей управления установкой - не менее 1 м при однорядном расположении установок и не менее 1,2 м при двухрядном;
б) с задней и боковых сторон установок (оборудования), имеющих открывающиеся двери, съемные панели и другие устройства, к которым необходим доступ персонала, - не менее 0,8 м.
Укзанные размеры не распространяются на общие проходы, пространство, необходимое для открывания дверей, имеющихся на оборудовании и защитных камерах, и площади для размещения переносной измерительной аппаратуры, цеховой тары и других приспособлений.
2.6. Помещения, в которых размещаются приборы и установки, являющиеся источниками неиспользуемого рентгеновского излучения, должны удовлетворять требованиям "Санитарных норм проектирования промышенных предприятий" и соответствовать по своему назначению технологическим процессам, в которых используются эти приборы и установки. Дополнительных требований к отделке стен, пола и потолка помещений не предъявляется.
2.7. Вентиляция помещений, в которых размещаются источники неиспользуемого рентгеновского излучения, должна устраиваться в соответствии с требованиями строительных норм и правил. При этом следует учитывать возможность загрязнения воздуха помещений озоном, окислами азота, выхлопами вакуумных насосов и другими вредными веществами, выделяющимися при выполнении технологических процессов, а также необходимость удаления избыточного тепла.
2.8. Отопление помещений, в которых размещаются источники неиспользуемого рентгеновского излучения, должно выполняться в соответствии с требованиями строительных норм и правил и обеспечивать метеорологические условия, соответствующие требованиям ГОСТ 12.1.005-76 "Система стандартов безопасности труда. Воздух рабочей зоны. Общие санитарно-гигиенические требования".
2.9. Естественное и искусственное освещение помещений должно соответствовать требованиям строительных норм и правил.
2.10. Вновь вводимые в эксплуатацию предприятия, цехи, лаборатории, участки, в которых размещены источники неиспользуемого рентгеновского излучения, до начала работ с этими источниками должны быть приняты комиссией в составе представителей администрации предприятия, СЭС, технической инспекции профсоюза и противопожарного надзора. Комиссия устанавливает соответствие принимаемых объектов (помещений и установок) требованиям действующих норм и правил, наличие условий радиационной безопасности и решает вопрос о возможности их эксплуатации.
2.11. Комиссия составляет акт приемки, в котором указывается назначение помещения, состав источников излучения, мощность экспозиционной дозы излучения этих источников и перечень работ, которые разрешается производить.
Акт приемки является документом, разрешающим производство работ с источниками неиспользуемого рентгеновского излучения. Один экземпляр акта приемки направляется в СЭС.
2.12. Ввод в эксплуатацию отдельных установок, являющихся источниками неиспользуемого рентгеновского излучения или содержащих в своем составе источники неиспользуемого рентгеновского излучения, на действующих предприятиях осуществляется комиссией, назначаемой главным инженером (или руководителем) предприятия.
В состав комиссии должны быть включены начальник (или заместитель начальника) подразделения предприятия (цеха, отдела, лаборатории и т.п.), в котором размещается установка, (председатель комиссии), руководитель службы радиационной безопасности предприятия или лицо, выполняющее его функции, представитель отдела главного энергетика, инженер по технике безопасности предприятия и представитель СЭС (по согласованию).
В состав комиссии могут быть включены представители других заинтересованных организаций.
2.13. Комиссия устанавливает соответствие принимаемой установки требованиям настоящих "Правил" и других действующих норм и правил, наличие условий радиационной безопасности и необходимой документации (планировки, паспорта, технического описания, инструкции и т.п.).
При удовлетворительных результатах проверки составляется акт ввода установки (оборудования) в эксплуатацию. Один экземпляр акта ввода установки в эксплуатацию направляется в СЭС.
3. Требования к защите от неиспользуемого рентгеновского излучения
3.1. Мощность экспозиционной дозы неиспользуемого рентгеновского излучения в любой точке пространства на расстоянии 5 см от корпуса установки или специальной защитной камеры, а также от защиты электровакуумного прибора или его корпуса (при размещении электровакуумного прибора вне корпуса установки) не должна превышать 0,07 мкР/с при 41-часовой рабочей неделе (0,08 мкР/с при 36-часовой рабочей неделе).
3.2. При разработке, производстве и эксплуатации электровакуумных приборов и установок, являющихся источниками неиспользуемого рентгеновского излучения, должны быть предусмотрены технические мероприятия, обеспечивающие уменьшение выхода излучения за пределы их корпуса.
3.3. Уменьшение выхода неиспользуемого рентгеновского излучения за пределы корпуса (баллона) высоковольтного электровакуумного прибора может быть достигнуто:
изготовлением баллона из стекла или керамики с повышенным содержанием тяжелых элементов (свинца, бария, стронция и др.);
увеличением толщины баллона;
экранированием первичного излучения внутренними деталями прибора;
заменой стеклянного или керамического корпуса прибора металлическим.
3.4. В конструкциях высоковольтных вакуумных установок для обработки материалов электронным лучом (сварка, плавление, зонная очистка и т.п.) должна предусматриваться защита от неиспользуемого рентгеновского излучения, проникающего через различные сочленения в корпусе установки, смотровые, вентиляционные и иные отверстия. Корпус электронной пушки с фокусирующей и отклоняющей системами и корпус рабочей (плавильной, сварочной и т.п.) камеры должны выполняться из стали, толщина которой выбирается из условия необходимого ослабления неиспользуемого рентгеновского излучения. Смотровые отверстия (окна) должны экранироваться защитным рентгеновским стеклом (ГОСТ 9541-75).
3.5. У электронных микроскопов корпус электронной пушки с фокусирующей и отклоняющей системами и камера для исследуемых образцов должны выполняться из стали с расчетом необходимого ослабления неиспользуемого рентгеновского излучения, а смотровые окна - из защитного рентгеновского стекла. На смотровые окна рекомендуется предусматривать съемные экраны из стали или свинца.
3.6. Ускоряющие трубки ионно-плазменных установок должны быть заключены в защитный металлический (стальной, свинцовый) кожух, обеспечивающий требуемое ослабление неиспользуемого рентгеновского излучения.
3.7. Уменьшение выхода рентгеновского излучения за пределы корпуса радиоэлектронного оборудования, содержащего в своем составе электровакуумные приборы, являющиеся источником неиспользуемого рентгеновского излучения, может быть достигнуто экранированием отдельных электровакуумных приборов, радиационно-опасных блоков или всей установки в целом.
3.8. Защита от неиспользуемого рентгеновского излучения должна, как правило, конструктивно составлять одно целое с установкой (или прибором), обеспечивать ослабление излучения до уровней, указанных в п. 3.1 настоящих "Правил", при всех возможных условиях (режимах) работы и содержаться в исправном состоянии.
3.9. В тех случаях, когда выполнение защиты от неиспользуемого рентгеновского излучения как единого целого с установкой или прибором затруднено или нецелесообразно (проведение испытаний или экспериментальных исследований), прибор или установка может быть заключена в отдельную защитную камеру, обеспечивающую необходимое ослабление излучения. Пульт управления прибором или установкой должен размещаться вне защитной камеры.
3.10. Для защиты от неиспользуемого рентгеновского излучения, проникающего через отверстия, сделанные в камерах, шкафах, корпусах установок или в защитных экранах для ввода и вывода различных коммуникаций, вентиляционных каналов и т.п., должны быть предусмотрены дополнительные защитные устройства (например, лабиринтные уплотнения), обеспечивающие необходимое ослабление излучения. Места ввода и вывода коммуникаций и вентиляционных каналов должны, по возможности, находиться вне зоны расположения постоянных рабочих мест.
3.11. Двери камер, шкафов (блоков), съемные экраны (кожухи) установок, в которых размещены источники неиспользуемого рентгеновского излучения, должны быть оборудованы защитной блокировкой, отключающей высокое напряжение при открывании двери, снятии экрана.
3.12. Проектирование защиты от неиспользуемого рентгеновского излучения должно выполняться исходя из мощности экспозиционной дозы излучения на поверхности защиты, равной 0,03 мкР/с, и наиболее жестких условий (режимов) работы приборов и установки (максимальных значений анодного напряжения, силы тока, частоты следования импульсов и других параметров, относящихся к режиму работы прибора или установки).
При наличии в одной установке нескольких источников неиспользуемого рентгеновского излучения необходимо также учитывать их суммарное воздействие на персонал.
3.13. Для изготовления защитных экранов от неиспользуемого рентгеновского излучения (энергией до 50 кэВ) в зависимости от энергии и мощности дозы излучения могут быть использованы сталь, свинец. В отдельных случаях защита установки может быть усилена нанесением на внутреннюю поверхность обшивки установки краски, содержащей свинец.
3.14. Защитные камеры и экраны для защиты от неиспользуемого рентгеновского излучения (энергией свыше 50 кэВ) выполняют из свинца, барита, баритобетона, железобетона.
3.15. Смотровые окна камер и установок следует закрывать защитным рентгеновским стеклом. В некоторых случаях достаточное ослабление неиспользуемого рентгеновского излучения может быть достигнуто применением обычного силикатного стекла толщиной 6 - 8 мм.
3.16. При проектировании защиты от неиспользуемого рентгеновского излучения, генерируемого электровакуумными приборами и электронно-лучевыми установками, рекомендуется руководствоваться Приложением 3.
4. Организация работ с источниками неиспользуемого рентгеновского излучения
4.1. Выпуск опытных образцов установок с номинальным напряжением 10 кВ и более, являющихся источниками неиспользуемого рентгеновского излучения, установок, в состав которых входят источники неиспользуемого рентгеновского излучения, и их серийное производство разрешается только по конструкторской документации (технические условия, паспорт, инструкция по эксплуатации), разработанной с учетом требований ГОСТ 2.601-68 и ГОСТ 1.26-77, согласованной с Главным санитарно-эпидемиологическим управлением Министерства здравоохранения СССР и утвержденной в установленном порядке.
4.2. В технических условиях, паспорте и инструкции по эксплуатации на электровакуумные приборы и установки, являющиеся источниками неиспользуемого рентгеновского излучения, а также на установки (оборудование), в состав которых входят такие источники, должно быть указано:
максимальное значение мощности экспозиционной дозы неиспользуемого рентгеновского излучения в любой точке пространства на расстоянии 5 см от корпуса (баллона) электровакуумного прибора или его защиты либо от корпуса установки;
способ эффективной защиты от неиспользуемого рентгеновского излучения, обязательной при работе электровакуумного прибора, если защита не составляет одного целого с прибором и не поставляется комплектно с ним.
4.3. Конструкция экспериментальных установок (в процессе их разработки), не подлежащих выпуску (передаче другому предприятию или другому подразделению внутри предприятия), должна удовлетворять требованиям радиационной безопасности, предъявляемым настоящими "Правилами".
4.4. Эксплуатация установок, являющихся источниками неиспользуемого рентгеновского излучения, и установок, в состав которых входят источники неиспользуемого рентгеновского излучения, может быть начата только после приемки их комиссией в соответствии с требованиями п. 2.10 - 2.13 настоящих "Правил".
4.5. К моменту начала работ с источниками неиспользуемого рентгеновского излучения на предприятии должна быть разработана система радиационного контроля, включающая в себя организацию и проведение контроля за радиационной обстановкой в помещениях, в которых ведутся работы с источниками неиспользуемого рентгеновского излучения.
4.6. В зависимости от объема и характера работ с источниками неиспользуемого рентгеновского излучения на предприятии должна быть организована служба радиационной безопасности или назначено лицо, ответственное за радиационный контроль.
4.7. Положение о службе радиационной безопасности (лице, ответственном за радиационный контроль) утверждается главным инженером (руководителем) предприятия по согласованию с СЭС и определяет численность, права и обязанности службы (лица, ответственного за радиационный контроль).
Численность службы устанавливается таким образом, чтобы обеспечить радиационный контроль при всех радиационно-опасных работах и плановый радиационный контроль.
4.8. Персонал службы радиационной безопасности и лицо, ответственное за радиационный контроль, назначаются приказом (распоряжением) администрации предприятия из числа сотрудников, прошедших специальную подготовку.
4.9. Отнесение персонала к той или другой категории облучаемых лиц в соответствии с НРБ-76 определяется администрацией предприятия по согласованию с СЭС с учетом достигнутого уровня защиты и мощности дозы (дозы) неиспользуемого рентгеновского излучения, воздействующего на персонал.
4.10. Требования к персоналу, допускаемому к работам с источниками неиспользуемого рентгеновского излучения, определяются характером производственного процесса, типом применяемого оборудования и настоящими "Правилами".
4.11. Лица, допускаемые к работам и постоянно работающие с источниками неиспользуемого рентгеновского излучения, перед поступлением на работу и в дальнейшем периодически (1 раз в год) должны проходить медицинские осмотры в соответствии с приказом Министра здравоохранения СССР N 400 от 30 мая 1969 г.
4.12. К самостоятельной работе, связанной с воздействием неиспользуемого рентгеновского излучения, допускаются лица в возрасте не моложе 18 лет, имеющие соответствующую выполняемой работе квалификацию, обученные безопасным методам и приемам ведения работ, прошедшие инструктаж по охране труда.
Повторный (очередной) инструктаж проводится не реже 1 раза в три месяца. Проведение инструктажа регистрируется в журнале инструктажа.
4.13. При изменении характера работ с источниками неиспользуемого рентгеновского излучения проводится внеочередной инструктаж.
4.14. Лица, временно привлекаемые к работам с источниками неиспользуемого рентгеновского излучения, также должны быть проинструктированы перед началом работы.
4.15. В местные инструкции по технике безопасности и производственной санитарии, распространяющиеся на работы с источниками неиспользуемого рентгеновского излучения, должны быть внесены требования радиационной безопасности и порядок проведения дозиметрического контроля.
На работы, проводимые с источниками неиспользуемого рентгеновского излучения при снятой стационарной защите или без таковой (наладка, регулировка, экспериментальные исследования), должны быть разработаны и согласованы с СЭС специальные инструкции по радиационной безопасности.
При изменении условий работ в инструкции должны вноситься необходимые изменения.
4.16. Производственные процессы с применением (включением в них) приборов и установок, генерирующих неиспользуемое рентгеновское излучение, выполняемые персоналом в порядке исполнения своих повседневных трудовых (должностных) обязанностей, должны проводиться, как правило, при соблюдении требований п. 3.1 настоящих "Правил".
4.17. Экспериментальные исследования высоковольтных электровакуумных приборов и наладка (регулировка) установок со снятой стационарной защитой или без таковой, создающих в пространстве, в котором может находиться экспериментатор или наладчик (регулировщик), мощность дозы неиспользуемого рентгеновского излучения больше 0,07 мкР/с, должны проводиться по письменному распоряжению (наряду, программе работ), оформляемому в соответствии с требованиями действующих общесоюзных и отраслевых правил по технике безопасности, распространяющихся на эти работы.
При этом должны быть приняты меры, обеспечивающие уменьшение дозы облучения оператора или наладчика (применение временных экранов, увеличение расстояния от источника излучения, сокращение длительности облучения, применение индивидуальных средств защиты) до значений, не превышающих 30 мР за неделю.
4.18. Во время проведения экспериментальных исследований приборов и наладки установок со снятой стационарной защитой или без таковой должна измеряться мощность экспозиционной дозы используемого рентгеновского излучения в местах нахождения работников, выполняющих исследования и наладку, и на границах зон, отведенных для этих работ, а также должна учитываться длительность облучения персонала.
4.19. Границы зоны, в которой проводятся экспериментальные исследования или наладка, должны быть обозначены, а в случаях, когда мощность дозы неиспользуемого рентгеновского излучения за пределами зоны может превышать 0,07 мкР/с***, ограждены защитными экранами, обеспечивающими ослабление излучения до уровня, не превышающего 0,07 мкР/с.
Вход в зоны наладки и экспериментальных исследований лиц, не допущенных к этим работам, запрещается.
4.20. Администрация предприятия несет ответственность за проведение инструктажа по охране труда, за прохождение рабочими и служащими предварительного и периодического медицинских осмотров, а также за постоянный контроль за соблюдением персоналом всех требований инструкций и правил, знание которых необходимо при выполнении работ.
4.21. Все лица, работающие с источниками неиспользуемого рентгеновского излучения, обязаны знать и строго соблюдать правила и инструкции по охране труда, знание которых необходимо при выполнении работ.
4.22. О всех нарушениях в работе приборов и установок, о неисправностях защитных и блокирующих устройств рабочие и служащие должны докладывать своим руководителям.
4.23. После прекращения на предприятии работ с источниками неиспользуемого рентгеновского излучения администрация предприятия обязана сообщить об этом в СЭС и в техническую инспекцию профсоюза.
5. Контроль за эффективностью защиты и условиями труда
5.1. На предприятиях, где ведутся работы с источниками неиспользуемого рентгеновского излучения, должны проводиться измерения неиспользованного рентгеновского излучения.
5.2. Измерения неиспользуемого рентгеновского излучения проводят в целях обеспечения безопасных условий труда, проверки эффективности и исправности защиты и контроля за соблюдением норм радиационной безопасности.
5.3. В зависимости от объема и характера работ измерения неиспользуемого рентгеновского излучения должны проводиться службой радиационной безопасности предприятия или специалистами, прошедшими обучение, проверку знаний и назначенными администрацией предприятия.
5.4. Измерения неиспользуемого рентгеновского излучения должны проводиться:
а) при испытании высоковольтных электровакуумных приборов (как в процессе их разработки, так и при промышленном производстве) от 1% приборов, но не менее 2 - 3 штук в каждой предъявляемой партии.
Примечание.
Под партией понимается количество приборов одного типоразмера, предъявляемого на контроль по одному сопроводительному документу.
б) после окончания сборки (при испытании) каждой электроннолучевой, ионно-плазменной установки и каждого электронного микроскопа на предприятии-разработчике и предприятии-изготовителе;
в) перед вводом в эксплуатацию электронно-лучевых и ионно-плазменных установок, электронных микроскопов и установок, содержащих высоковольтные электровакуумные приборы;
г) не реже 1 раза в год на рабочих местах, где проводятся испытания электровакуумных приборов, эксплуатация электронно-лучевых и ионно-плазменных установок, электронных микроскопов и установок, содержащих высоковольтные электровакуумные приборы;
д) после внесения изменений в электрическую схему или конструкцию электронно-лучевых микроскопов и установок, содержащих высоковольтные электровакуумные приборы;
е) после замены электровакуумных приборов приборами другого типа или иной мощности;
ж) после проведения дополнительных мероприятий по экранированию.
5.5. Измерения неиспользуемого рентгеновского излучения должны проводиться дозиметрическими приборами, удовлетворяющими требованиям ГОСТ 15546-73, прошедшими поверку согласно ГОСТ 12519-67 в организациях, имеющих право проводить государственную поверку.
5.6. Для измерения неиспользуемого рентгеновского излучения следует применять приборы с известной зависимостью чувствительности от энергии излучения.
Характеристики некоторых дозиметрических приборов приведены в Приложении 4.
Рекомендуется использовать дозиметрические приборы, позволяющие проводить измерения в узких пучках излучения.
5.7. Параметры дозиметрического прибора должны соответствовать диапазону частот, длительности импульсов, значению измеряемой мощности дозы или дозе излучения.
5.8. На точность показаний дозиметрических приборов не должны влиять электромагнитные, магнитные и электростатические поля. В необходимых случаях дозиметрические приборы должны быть экранированы.
5.9. Для уменьшения наводок по цепи питания рекомендуется применять автономное питание дозиметрических приборов.
5.10. При измерении неиспользуемого рентгеновского излучения рекомендуется руководствоваться методом, изложенным в Приложении 4.
5.11. Результаты измерений записывают в журнал дозиметрического контроля (см. Приложение 5).
5.12. По результатам измерений составляют протокол (см. Приложение 6). Один экземпляр протокола направляется в подразделение предприятия, где проводились измерения, второй - в отдел охраны труда (техники безопасности) предприятия, третий остается у лица, проводившего измерения (в деле службы радиационной безопасности предприятия).
5.13. Результаты измерений, выполненных в соответствии с требованиями п. 5.4 (а, б) настоящих "Правил", записывают в паспорт прибора или установки.
5.14. На установках, на которых мощность дозы неиспользуемого рентгеновского излучения превышает указанную в п. 3.1 настоящих "Правил", выполнение производственных процессов должно быть прекращено до проведения мероприятий по экранированию. Эффективность проведенных мероприятий определяется измерением мощности дозы излучения.
Заключение
Настоящие "Правила" вводятся в действие с момента их опубликования.
Вопрос о возможности продолжения эксплуатации ранее выпущенных приборов и установок и о сроках приведения их в соответствие с требованиями настоящих "Правил" решается в каждом случае отдельно по согласованию с СЭС.
______________________________
* В дальнейшем учреждения, лаборатории и другие организации именуются "предприятия''.
** В дальнейшем местные органы санитарно-эпидемиологической службы именуются "СЭС"
*** СТ СЭВ 1052-78 "Единицы физических величин" устанавливает единицу экспозиционной дозы излучения кулон на килограмм (Кл/кг); 1 P = 2,58 10(-4) Кл/кг.
Приложение 1
Характеристики неиспользуемого рентгеновского излучения, генерируемого некоторыми типами электровакуумных приборов и установок
|
Тип прибора, установки |
Напряжение, кВ |
Мощность экспозиционной дозы, мкР/с |
Направление выхода излучения |
Характеристика пучка |
|
Клистроны |
Более 150 |
10(5) - 10(7) |
Излучение направлено под углом 90° к коллектору |
Пучок широкий, максимум у середины коллектора |
|
Клистроны |
100 - 150 |
10(4) - 10(5) |
То же |
То же |
|
Клистроны |
70 - 100 |
10(3) - 10(4) |
-"- |
-"- |
|
Модуляторная лампа ГМИ-83 |
24 |
3 ´ 10(2) - 3 ´ 10(3) |
Излучение направлено под углом 20 - 30° к оси |
Пучок узкий |
|
Модуляторная лампа ГМИ-90 |
23 |
3 ´ 10(2) - 3 ´ 10(3) |
То же |
То же |
|
Тиратрон ТГИ-1-3000/50 |
50 |
3 ´ 10(2) - 3 ´ 10(3) |
Излучение направлено перпендикулярно к оси лампы |
Пучок узкий. Максимум примерно в центре баллона |
|
Тиратрон ТГИ-1-400/16 |
16 |
3 ´ 10(2) - 3 ´ 10(3) |
То же |
То же |
|
Тиратрон ТГИ-1-2500/35 |
35 |
3 ´ 10(2) - 3 ´ 10(3) |
-"- |
-"- |
|
Модуляторная лампа ГМИ-5 |
25 – 27 |
30 - 3 ´ 10(2) |
Излучение направлено вниз под углом 70° к оси лампы |
Пучок узкий. Исходит из нижнего среза анода |
|
Модуляторная лампа ГМИ-7 |
25 - 27 |
30 - 3 ´ 10(2) |
То же |
То же |
|
Модуляторная лампа ГМИ-30 |
25 - 28 |
30 - 3 ´ 10(2) |
Излучение направлено выше лампы под углом 70° |
Пучок широкий |
|
Модуляторная лампа ГИ-2А |
30 - 50 |
30 - 3 ´ 10(2) |
Излучение направлено вверх под углом 20° к оси лампы |
То же |
|
Генераторная лампа ГИ-4А |
30 – 50 |
30 - 3 ´ 10(2) |
То же |
-"- |
|
Тиратрон ТГИ-700/25 |
25 |
30 - 3 ´ 10(2) |
Излучение направлено перпендикулярно к оси лампы |
Пучок узкий, максимум чуть ниже анода |
|
Кенотрон В1-3/70 |
70 |
30 - 3 ´ 10(2) |
То же |
Пучок широкий |
|
Модуляторная лампа ГМИ-30 |
17 |
3 - 30 |
Излучение направлено вниз под углом 60 - 70° к оси лампы |
Пучок узкий. Исходит из нижнего среза анода |
|
Модуляторная лампа ГМИ-83В, ГМИ-89 |
18 - 24 |
3 – 30 |
То же |
То же |
|
Кенотроны В-1 (0,03)13 |
10 |
3 – 30 |
Излучение направлено перпендикулярно к оси лампы |
Пучок широкий |
|
Кенотроны ВИ-1-5/20 |
14 |
3 - 30 |
То же |
-"- |
|
Кенотроны ВИ-0,1/40 |
40 |
Менее 3 |
-"- |
-"- |
|
Магнетроны |
20 - 50 |
То же |
Излучение выходит наружу у вывода энергии и у катодной ножки |
-"- |
|
Электронно-лучевые трубки ЭЛТ 16 ЛМ, ЭЛТ 45 ЛМ-ЗЦ, ЭЛТ 51 ЛКУ, ЭЛТ 35 ЛК, ЭЛТ ЛМ-1 |
12 - 25 |
10(3) - 10(-2) |
От экрана трубки |
По всему экрану |
|
Электронные микроскопы А 716-04, А 716-05, А 631246 |
30 - 100 |
10(-2) - 2 ´ 10(-1) |
Со стороны смотровых окон и камер для фотографирования |
Пучок широкий |
|
Ионно-лучевые установки ИОЛЛА-2, ИОЛЛА-3, Везувий-1, Везувий-2 |
100 - 120 |
10(-2) - 10(-1) |
От заглушки источника ионов |
-"- |
|
Ионно-лучевые установки Везувий-2БС, Везувий-3 |
100 - 120 |
10(-1) - 1 |
От устройства формирования |
-"- |
|
Электронно-лучевые установки А 306-06, А 306-07, А 306-12, А 306-13, А 636-01 |
20 |
На уровне фона |
Излучение поглощается защитой (свинцовое стекло марки ТФ-5) рабочей камеры |
-"- |
|
Примечание. Мощность экспозиционной дозы излучения, приведенная в таблице, измерялась на расстоянии 30 см от баллонов модуляторных и генераторных ламп, тиратронов и кенотронов, от катодных ножек магнетронов, 5 см от экранов электронно-лучевых трубок, коллекторов клистронов и защиты электронных микроскопов, ионно-лучевых установок и электронно-лучевых установок. |
||||
Приложение 2
Выбор толщины защитных материалов для ослабления неиспользуемого рентгеновского излучения
1. Толщина защиты из стали или свинца, обеспечивающей необходимую кратность ослабления неиспользуемого рентгеновского излучения Ко, в зависимости от напряжения на аноде электровакуумного прибора может быть определена по табл. 1 или 2.
2. Данные таблиц справедливы для выбора толщины защиты от неиспользуемого рентгеновского излучения, генерируемого электровакуумными приборами при любой форме кривой напряжения на аноде.
3. Для промежуточных значений анодного напряжения или кратности ослабления излучения, указанных в таблицах, толщина защиты выбирается по ближайшему большему значению.
Пример. Определить толщину защиты из стали, необходимую для ослабления мощности экспозиционной дозы неиспользуемого рентгеновского излучения на рабочем месте до 0,07 мкР/с, если при напряжении на аноде электровакуумного прибора 40 кВ мощность экспозиционной дозы неиспользуемого рентгеновского излучения, генерируемая им, равна 15 мкР/с.
В данном случае требуется кратность ослабления
Ко = 15/0,07 = 214.
По таблице 1 принимается толщина защиты из стали, равная 1,2 мм.
4. Выбор толщины защитных материалов для некоторых типов электронно-лучевых установок в зависимости от рабочего (номинального) напряжения и максимальной силы тока луча может быть произведен по табл. 3 и 4.
Толщина защиты из стали для ослабления неиспользуемого рентгеновского излучения, мм
|
Кратность ослабления излучения Ко |
Напряжение на аноде электровакуумного прибора, кВ |
||||||||
|
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
|
2 |
- |
- |
- |
- |
- |
- |
0,1 |
0,1 |
0,2 |
|
5 |
- |
- |
- |
- |
- |
0,1 |
0,2 |
0,3 |
0,4 |
|
10 |
- |
- |
- |
- |
0,1 |
0,2 |
0,3 |
0,4 |
0,6 |
|
20 |
- |
- |
0,1 |
0,1 |
0,2 |
0,3 |
0,4 |
0,6 |
0,9 |
|
50 |
- |
- |
0,2 |
0,2 |
0,3 |
0,4 |
0,6 |
0,9 |
1,3 |
|
100 |
- |
- |
0,2 |
0,2 |
0,3 |
0,5 |
0,8 |
1,0 |
1,6 |
|
200 |
- |
- |
0,2 |
0,3 |
0,4 |
0,6 |
1,0 |
1,3 |
2,0 |
|
500 |
- |
- |
0,3 |
0,3 |
0,5 |
0,8 |
1,2 |
1,6 |
2,4 |
|
10 (3) |
- |
0,1 |
0,3 |
0,4 |
0,6 |
0,9 |
1,4 |
1,9 |
2,7 |
|
2´10(3) |
- |
0,1 |
0,3 |
0,4 |
0,7 |
1,1 |
1,6 |
2,2 |
3,1 |
|
5´10(3) |
- |
0,1 |
0,4 |
0,5 |
0,8 |
1,2 |
1,9 |
2,6 |
3,6 |
|
10(4) |
- |
0,2 |
0,4 |
0,5 |
0,9 |
1,4 |
2,1 |
2,8 |
3,9 |
|
2´10(4) |
- |
0,2 |
0,4 |
0,6 |
1,0 |
1,5 |
2,3 |
3,1 |
4,3 |
|
5´10(4) |
- |
0,2 |
0,5 |
0,7 |
1,1 |
1,7 |
2,5 |
3,5 |
4,9 |
|
10(5) |
- |
0,2 |
0,5 |
0,7 |
1,2 |
1,8 |
2,7 |
3,8 |
5,3 |
|
2´10(5) |
- |
0,2 |
0,5 |
0,8 |
1,3 |
1,9 |
2,9 |
4,1 |
5,7 |
|
5´10(5) |
- |
0,2 |
0,5 |
0,8 |
1,4 |
2,1 |
3,2 |
4,4 |
6,2 |
|
10(6) |
- |
0,2 |
0,6 |
0,9 |
1,4 |
2,2 |
3,4 |
4,7 |
6,6 |
|
2´10(6) |
- |
0,3 |
0,6 |
1,0 |
1,5 |
2,3 |
3,6 |
5,0 |
7,0 |
|
5´10(6) |
- |
0,3 |
0,6 |
1,0 |
1,6 |
2,5 |
3,8 |
5,4 |
7,5 |
|
10(7) |
- |
0,3 |
0,7 |
1,1 |
1,7 |
2,6 |
4,0 |
5,7 |
7,9 |
|
2´10(7) |
- |
0,3 |
0,7 |
1,1 |
1,8 |
2,8 |
4,2 |
6,0 |
8,3 |
|
5´10(7) |
- |
0,3 |
0,7 |
1,2 |
1,9 |
2,9 |
4,5 |
6,4 |
8,7 |
|
10(8) |
0,1 |
0,3 |
0,8 |
1,2 |
2,0 |
3,1 |
4,7 |
6,6 |
9,2 |
Толщина защиты из свинца для ослабления неиспользуемого рентгеновского излучения, мм
|
Кратность ослабления излучения Ко |
Напряжение на аноде электровакуумного прибора, кВ |
||||||
|
30 |
40 |
50 |
60 |
70 |
80 |
100 |
|
|
2 |
- |
- |
- |
- |
- |
0,2 |
0,2 |
|
5 |
- |
- |
- |
0,1 |
0,1 |
0,4 |
0,4 |
|
10 |
- |
- |
0,1 |
0,2 |
0,2 |
0,5 |
0,6 |
|
20 |
- |
0,1 |
0,2 |
0,2 |
0,3 |
0,6 |
0,8 |
|
50 |
- |
0,1 |
0,2 |
0,3 |
0,4 |
0,8 |
1,1 |
|
100 |
- |
0,2 |
0,2 |
0,4 |
0,5 |
1,0 |
1,3 |
|
200 |
- |
0,2 |
0,3 |
0,5 |
0,6 |
1,2 |
1,5 |
|
500 |
- |
0,2 |
0,4 |
0,6 |
0,8 |
1,4 |
1,7 |
|
10(3) |
0,1 |
0,3 |
0,4 |
0,7 |
1,0 |
1,6 |
1,9 |
|
2´10(3) |
0,2 |
0,3 |
0,5 |
0,8 |
1,1 |
1,7 |
2,1 |
|
5´10(3) |
0,2 |
0,3 |
0,6 |
0,9 |
1,3 |
1,8 |
2,4 |
|
10(4) |
0,2 |
0,4 |
0,6 |
1,1 |
1,5 |
2,1 |
2,7 |
|
2´10(4) |
0,2 |
0,4 |
0,7 |
1,2 |
1,6 |
2,3 |
2,9 |
|
5´10(4) |
0,2 |
0,4 |
0,7 |
1,3 |
1,8 |
2,5 |
3,2 |
|
10(5) |
0,2 |
0,5 |
0,8 |
1,4 |
2,0 |
2,7 |
3,5 |
|
2´10(5) |
0,3 |
0,5 |
0,9 |
1,5 |
2,1 |
2,8 |
3,7 |
|
5´10(5) |
0,3 |
0,5 |
0,9 |
1,6 |
2,3 |
3,0 |
4,0 |
|
10(6) |
0,3 |
0,6 |
1,0 |
1,7 |
2,5 |
3,2 |
4,3 |
|
2´10(6) |
0,3 |
0,6 |
1,0 |
1,8 |
2,6 |
3,4 |
4,6 |
|
5´10(6) |
0,3 |
0,6 |
1,1 |
2,0 |
2,8 |
3,6 |
4,9 |
|
10(7) |
0,4 |
0,7 |
1,2 |
2,1 |
3,0 |
3,8 |
5,2 |
|
2´10(7) |
0,4 |
0,7 |
1,3 |
2,2 |
3,1 |
3,9 |
5,4 |
|
5´10(7) |
0,4 |
0,7 |
1,3 |
2,3 |
3,4 |
4,2 |
5,7 |
|
10(8) |
0,4 |
0,8 |
1,4 |
2,4 |
3,5 |
4,4 |
6,0 |
Толщина защиты электронно-лучевых установок при токе, равном 30 мА, мм
|
Расстояние от антикатода, м |
Напряжение установок, кВ |
||||
|
10 |
20 |
30 |
60 |
100 |
|
|
Свинец |
|||||
|
0,6 |
0,23 |
0,56 |
1,005 |
2,51 |
5,26 |
|
0,3 |
0,27 |
0,64 |
1,145 |
2,79 |
5,74 |
|
Сталь |
|||||
|
0,6 |
0,23 |
2,2 |
4,1 |
10,3 |
33,0 |
|
0,3 |
0,27 |
2,5 |
4,7 |
11,8 |
35,5 |
|
Стекло ТФ-5 |
|||||
|
0,6 |
0,56 |
2,7 |
5,0 |
12,5 |
33,0 |
|
0,3 |
0,66 |
3,0 |
6,2 |
13,8 |
35,5 |
Толщина защиты электронно-лучевых установок при токе, равном 5 А, мм
|
Расстояние от антикатода, м |
Напряжение установок, кВ |
||||
|
10 |
20 |
30 |
60 |
100 |
|
|
Свинец |
|||||
|
0,6 |
0,38 |
0,86 |
1,53 |
3,58 |
7,06 |
|
0,3 |
0,42 |
0,94 |
1,67 |
3,84 |
7,54 |
|
Сталь |
|||||
|
0,6 |
0,38 |
3,36 |
6,25 |
15,2 |
45,0 |
|
0,3 |
0,42 |
3,68 |
6,85 |
16,3 |
47,5 |
|
Стекло ТФ-5 |
|||||
|
0,6 |
1,9 |
4,3 |
7,6 |
17,8 |
45,0 |
|
0,3 |
2,1 |
4,7 |
8,3 |
19,2 |
47,5 |
Приложение 3
Характеристики дозиметрических приборов, рекомендуемых для измерения неиспользуемого рентгеновского излучения
|
Дозиметрический прибор |
Тип детектора |
Диапазон измерения мощности экспозиционной дозы, мкР/с |
Диапазон измерения экспозиционной дозы, Р |
Диапазон энергии излучения, фДж (МэВ) |
Возможность измерения импульсного излучения |
Чувствительность к полям СВЧ и ВЧ" Вт/см2 |
Чувствительность к магнитным полям, А/м |
Основная погрешность измерения прибора (по паспорту), % |
||
|
Максимальная мощность экспозиционной дозы в импульсе, Р/с |
Длительность импульса, МКС |
Частота следования импульсов, Гц |
||||||||
|
ДРГЗ-02 |
Сцинтилляционный |
0,01 - 100 |
- |
2,4 – 200 (0,015 – 1,25) |
Не более 10 |
Не менее 1 |
Не менее 10 |
Не более 10 |
Не более 16000 |
Не более ±15 |
|
ДРГЗ-01 |
То же |
0,1 - 100 |
- |
2,4 – 200 (0,015 – 1,25) |
Не более 20 |
Не менее 0,5 |
Не менее 1 |
Не более 10 |
Не более 16000 |
Не более ±15 |
|
ДРГЗ-04 |
-"- |
0,1 - 3000 |
- |
4,8 – 200 (0,03 - 1,25) |
Не более 20 |
Не менее 0,5 |
0,01 - 1000 |
Не более 10 |
4000 |
Не более ±15 |
|
СГД-1 ("Кура") |
Сцинтилляционный |
0,01 - 300 |
- |
4,8 – 200 (0,03 – 1,25) |
3,5 |
Не менее 0,5 |
Свыше 20 |
- |
- |
±12 |
|
МРМ-2 |
Ионизационный |
0,01 - 30 |
- |
4 – 200 (0,025 – 1,25) |
1,5 |
Не менее 0,5 |
Свыше 20 |
- |
- |
±10 |
|
МРМ-3 |
То же |
0,01 - 50 |
- |
4 – 200 (0,025 – 1,25) |
- |
- |
- |
- |
- |
±5 |
|
ДИП-0,05 |
Ионизационный |
- |
0,005 – 0,05 |
4 – 16 (0,025 – 1,25) |
- |
- |
- |
- |
±20 |
|
|
КИД-2 |
То же |
- |
0,005 – 1 |
24 – 500 (0,150 – 2,0) |
4 ´ 10(4) |
- |
Свыше 10 |
Не чувствителен |
Не чувствителен |
±20 |
|
ИФК-2,3 |
Пленочный |
- |
0,01 – 50* |
3,2 – 810 (0,02 – 3,0) |
Не более 10(6) |
- |
Любая |
То же |
То же |
±20 |
|
ИФК-2,3М |
То же |
- |
0,01 – 50* |
1,6 – 810 (0,01 – 3,0) |
Не более 10(6) |
- |
-"- |
-"- |
-"- |
±20 |
|
ТДП-2 |
Термолюминесцентный |
- |
0,02 – 1000 |
4 – 200 (0,025 – 1,25) |
10(9) |
- |
-"- |
-"- |
-"- |
±20 |
|
* Диапазон измерения зависит от типа используемой пленки. |
||||||||||
Приложение 4
Методы измерения неиспользуемого рентгеновского излучения
1. Предварительное обследование источников излучения
1.1. Измерение неиспользуемого рентгеновского излучения следует начинать с предварительного обследования источника излучения в целях определения направления выхода и пространственного распределения излучения вокруг исследуемого объекта, а также мест нахождения дефектов в экранировке (защите) источника излучения.
1.2. Направление выхода и пространственное распределение излучения вокруг исследуемого источника излучения и дефекты в экранировке (защите) можно определить с помощью:
дозиметрических приборов для измерения мощности экспозиционной дозы типа ДРГЗ-01, ДРГЗ-02, СГД-1;
дозиметров накопительного типа ИФК-2, 3; ИФК-2, 3М; КИД-2; ТДП-2 или рентгеновской пленки, завернутой в черную бумагу, располагаемых при облучении на разных по высоте уровнях вокруг исследуемого объекта или непосредственно на его защите;
высокочувствительных приборов-индикаторов, в качестве которых могут быть использованы радиометры или интенсиметры, например, типа "Сигнал" с выносным зондом, "Луч-А", "Спутник", "Разведчик", СРП-2 и другие, фиксирующие бета- или гамма-излучение. При обследовании источников рентгеновского излучения (энергией до 50 кэВ) следует применять эти приборы с детекторами, фиксирующими бета-излучение.
Примечание. Приборы-индикаторы позволяют только приблизительно оценивать уровень рентгеновского излучения.
1.3. Предварительное обследование источников неиспользуемого рентгеновского излучения проводят в тех режимах работы, при которых обнаруживается максимальная интенсивность излучения.
1.4. При предварительном обследовании источников неиспользуемого рентгеновского излучения необходимо исследовать всю поверхность установки (защитной камеры) либо поверхность защиты электровакуумного прибора (корпуса прибора), установленного вне корпуса установки. Детектор дозиметра или прибора-индикатора следует перемещать со скоростью, позволяющей регистрировать установившиеся показания прибора, фиксируя при этом пучки максимальной интенсивности, положение детектора и показания прибора.
Время, необходимое для получения установившегося показания прибора, указано в его техническом описании и инструкции по эксплуатации.
2. Измерение мощности экспозиционной дозы неиспользуемого рентгеновского излучения
2.1. На основании результатов предварительного обследования с учетом режима работы источника излучения (непрерывный, импульсный), энергии и пространственного распределения излучения следует выбирать дозиметрический прибор (см. Приложение 3).
2.2. Измерение мощности экспозиционной дозы непрерывного рентгеновского излучения проводят с помощью дозиметров типа ДРГЗ-02, ДРГЗ-01 или дозиметров накопительного типа ИФК-2, 3; ИФК-2, 3М; КИД-2; ТДП-2, измеряющих экспозиционную дозу.
Для измерений в широких пучках излучения с площадью пучка свыше 300 и 100 см2 можно применять медицинские рентгенометры типа МРМ-2 и МРМ-3 соответственно.
2.3. Измерение мощности экспозиционной дозы импульсного рентгеновского излучения следует проводить с помощью специально предназначенных для этой цели сцинтилляционных дозиметров типа ДРГЗ-01, ДРГЗ-02, ДРГЗ-04.
Дозиметры типа ДРГЗ-01, ДРГЗ-04 позволяют проводить измерения мощности экспозиционной дозы импульсного рентгеновского излучения без дополнительной погрешности при длительности импульса не менее 0,5 мкс, а дозиметр типа ДРГЗ-02 - при длительности импульса не менее 1 мкс.
2.4. Дозиметры накопительного типа (КИД-2; ИФК-2, 3; ИФК-2, ЗМ; ТДП-2) не имеют значительной погрешности при измерении экспозиционной дозы импульсного рентгеновского излучения с любой длительностью импульса.
2.5. При измерении рентгеновского излучения с энергией меньше 3,2 ´ 10(-15) Дж (20 кэВ) чувствительность дозиметрического прибора зависит от энергии рентгеновского излучения.
Для различных типов высоковольтных электровакуумных приборов значения эффективной энергии рентгеновского измерения Еэф приближенно можно принять равными:
а) для электровакуумных приборов со стеклянными баллонами
Еэф=0,7Е0
где Е0 - граничная энергия рентгеновского излучения высоковольтного электровакуумного прибора, кэВ, численно равна максимальному напряжению на аноде этого прибора в кВ;
б) для электровакуумных приборов с керамическим или металлическим корпусом, за исключением клистронов в динамическом режиме,
Еэф=Е0
в) для клистронов в динамическом режиме Еэф находится в диапазоне от 1,1 до 1,3 Е0.
2.6. Необходимо соблюдать следующий порядок и условия измерения:
подготовить измерительный прибор к работе в соответствии с инструкцией по его эксплуатации;
при отключенном источнике рентгеновского излучения измерить мощность экспозиционной дозы естественного радиационного фона в месте размещения контролируемого прибора или установки. Измерение естественного радиационного фона следует проводить до и после измерения рентгеновского излучения;
перед началом измерений убедиться в том, что установка (прибор) работает в заданном рабочем режиме;
детектор дозиметра расположить на расстоянии 5 см от корпуса источника излучения или его защиты таким образом, чтобы направление излучения было перпендикулярно к его торцовой поверхности (например, дозиметра типа ДРГЗ-02) или перпендикулярно к сферической поверхности ионизационной камеры дозиметров типа МРМ-2, МРМ-3. В случае применения термолюминесцентных дозиметров, фотодозиметров или рентгеновской пленки направление излучения должно быть перпендикулярно к фиксирующей поверхности кристалла или пленки, а при использовании дозиметров с цилиндрическими ионизационными камерами (например, типа КИД-2) - перпендикулярно к цилиндрической камере. Эти дозиметры следует располагать на минимально возможном расстоянии (но не далее 5 см) от источника излучения или закреплять непосредственно на защите;
измерение мощности экспозиционной дозы неиспользуемого рентгеновского излучения следует проводить в точках наибольшей интенсивности, выбранных по результатам предварительного обследования. В каждой точке необходимо провести три измерения. Результатом измерения следует считать среднеарифметическое значение из результатов трех измерений;
измерения следует проводить при всех типовых режимах, а также в специально оговоренных в технических условиях и инструкциях по эксплуатации режимах работы электровакуумных приборов и установок, так как интенсивность неиспользуемого рентгеновского излучения может увеличиваться в режимах, отличных от номинального.
3. Обработка результатов измерений
3.1. Обработку результатов измерений, выполненных с помощью дозиметрических приборов, производят в соответствии с инструкцией по их эксплуатации.
3.2. Мощность экспозиционной дозы Р, мкР/с, непрерывного и импульсного рентгеновского излучения рассчитывают по формуле:
Р=КР0 – Рф
где P0 - среднеарифметическое значение из результатов трех измерений мощности экспозиционной дозы ренгеновского излучения;
К - поправочный коэффициент, учитывающий зависимость чувствительности данного прибора от эффективной энергии рентгеновского излучения (см. рисунок);
Рф - среднеарифметическое значение из двух результатов измерения мощности экспозиционной дозы естественного радиационного фона.
3.3. Экспозиционную дозу рентгеновского излучения X, мкР, мР, Р, измеренную с помощью дозиметров накопительного типа, рассчитывают по формуле:
X = X0 – Хф,
где X0 - показания дозиметра на определенное время, мкР, мР, Р;
Хф - показания контрольного дозиметра за тот же промежуток времени мкР, мР, Р.

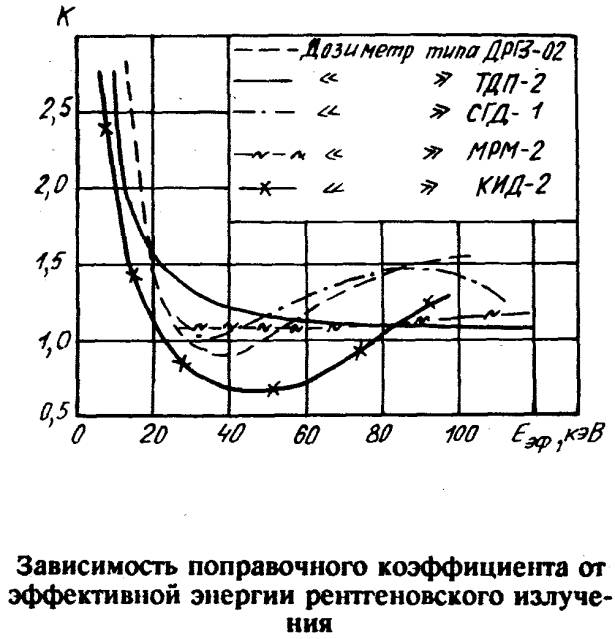

"Зависимость поправочного коэффициента от эффективной энергии рентгеновского излучения"
3.4. Мощность экспозиционной дозы (мкР/с) рассчитывают по известному значению экспозиционной дозы (мкР), измеренной с помощью дозиметров накопительного типа, по формуле:
Р = X/t,
где t - длительность облучения дозиметра (экспозиция), с.
Приложение 5
Форма журнала дозиметрического контроля
|
Дата измерения |
Наименование установки. Объект измерения |
Источник излучения |
Режим работы |
Состояние экранировки |
Место измерения |
Результаты измерения |
Тип и номер измерительного прибора |
Измерения проводил |
Подпись ответственного лица |
|
|
|
|
|
|
|
|
|
|
|
Приложение 6
Форма протокола измерения мощности экспозиционной дозы рентгеновского излучения
|
Протокол №_____________ |
|
|
|
измерения мощности экспозиционной дозы рентгеновского излучения |
|
"___" _________ 19___ г. |
|
|
|
1. Предприятие ________________________________________________________________ |
|
2. Подразделение (цех, отдел, участок) _____________________________________________ |
|
3. Цель измерений _____________________________________________________________ |
|
4. Объект измерений (установка, ее номер, операция) _________________________________ |
|
5. Источник излучения ___________________ 6. Режим работы ________________________ |
|
7. Состояние экранировки источника излучения _____________________________________ |
|
8. Место измерения ______________________ 9. Результаты измерений _________________ |
|
10. Перечень измерительных приборов ____________________________________________ |
|
11. Предельно допустимые гигиенические нормы ____________________________________ |
|
12. Рекомендуемые мероприятия по уменьшению мощности экспозиционной дозы |
|
рентгеновского излучения _______________________________________________________ |
|
13. Заключение ________________________________________________________________ |
|
Измерения производили ________________________________________________________ |
|
(подпись) (фамилия, инициалы) |
|
При измерениях присутствовали __________________________________________________ |
|
(подпись) (фамилия, инициалы) |
|
Протокол проверил ____________________________________________________________ |
|
(подпись) (фамилия, инициалы) |
#Документ приводится с сохранением орфографии и пунктуации источника
|
|
