ОТРАСЛЕВОЙ СТАНДАРТ
|
СОЕДИНЕНИЯ ШТУЦЕРНЫЕ ДЛЯ ТРУБОПРОВОДОВ ТЭС Конструкция и размеры |
ОСТ 108.313.06-82 Взамен ОСТ 24.038.06 в части Рном.= 380 кгс/см2, t = 280°С |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок введения с 01.01.85 до 01.01.96
Проверен в 1983 г.
(Измененная редакция, Изм. № 1, Изм. № 3, Изм. № 4).
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на штуцерные соединения трубопроводов тепловых электростанций с абсолютным давлением и температурой среды
|
Р = 37,27 МПа (380 кгс/см2), t = 280°С; Р = 23,54 МПа (240 кгс/см2), t = 250°С; Р = 18,14 МПа (185 кгс/см2), t = 215°С; Р = 3,92 МПа ( 40 кгс/см2), t = 440°С; Р = 7,45 МПа ( 76 кгс/см2), t = 145°С; Р = 4,31 МПа ( 44 кгс/см2), t = 340°С; Р = 3,92 МПа ( 40 кгс/см2), t = 200°С. |
(Измененная редакция, Изм. № 3):

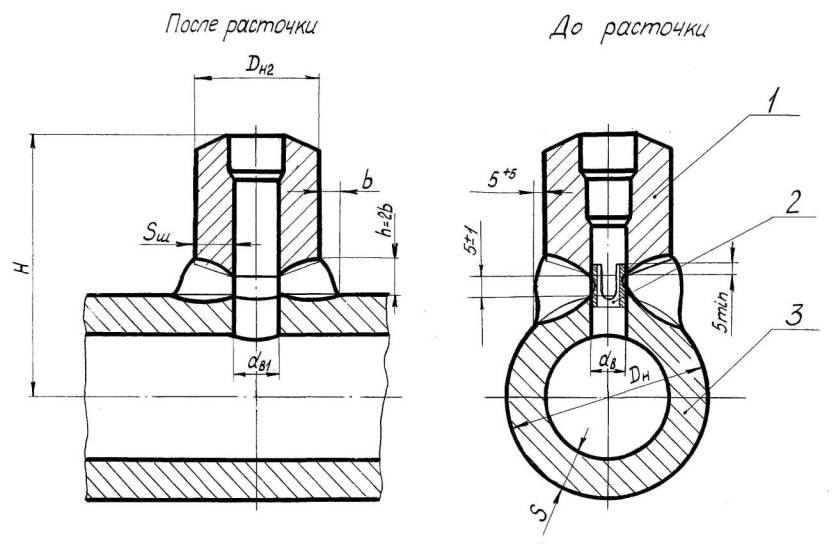

2. Конструкция и размеры штуцерных соединений должны соответствовать указанным на черт.1, 2 и в табл.1.
3. Обозначения штуцерных соединений и количество входящих в них деталей - см. табл. 2.
(Измененная редакция, Изм. № 2).
(Измененная редакция, Изм. № 2).
Таблица 1
|
Исполнение |
Черт. |
Проходы условные |
Присоединяемая труба к штуцеру (наружный диаметр·´ толщина стенки) |
DH |
DH2* |
dв |
dв1 |
b |
S |
Sш , не менее |
H* |
Масса наплавленного металла, кг |
|||
|
Dy |
Dy1 |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
|||||||||
|
Р = 37,27 МПа (380 кгс/см2), t = 280°С |
|||||||||||||||
|
01 |
1 |
100 |
40 |
57´9 |
133 |
75 |
31 |
+0,62 |
36 |
+0,62 |
10 |
18,0 |
15, 0 |
154 |
0,8 |
|
02 |
150 |
194 |
26,0 |
184 |
|||||||||||
|
03 |
200 |
273 |
36,0 |
224 |
|||||||||||
|
04 |
250 |
325 |
42,0 |
250 |
|||||||||||
|
05 |
300 |
377 |
50,0 |
276 |
|||||||||||
|
(06) |
350 |
465 |
60,0 |
320 |
|||||||||||
|
07 |
400 |
530 |
65,0 |
352 |
|||||||||||
|
08 |
2 |
150 |
100 |
133´18 |
194 |
150 |
84 |
+0,87 |
90 |
+0,54 |
13 |
26,0 |
27,5 |
222 |
2,0 |
|
09 |
200 |
273 |
36,0 |
266 |
|||||||||||
|
10 |
250 |
325 |
42,0 |
298 |
|||||||||||
|
11 |
300 |
377 |
50,0 |
318 |
|||||||||||
|
(12) |
1 |
350 |
100 |
465 |
148 |
12 |
60,0 |
27,0 |
363 |
2,3 |
|||||
|
13 |
400 |
530 |
65,0 |
395 |
|||||||||||
|
14 |
2 |
250 |
150 |
194´26 |
325 |
220 |
124 |
+1,0 |
131 |
+0,63 |
16 |
42,0 |
41,0 |
377 |
5,2 |
|
15 |
300 |
377 |
50,0 |
403 |
|||||||||||
|
(16) |
350 |
465 |
60,0 |
449 |
|||||||||||
|
17 |
1 |
400 |
530 |
228 |
65,0 |
45,0 |
470 |
7,3 |
|||||||
|
18 |
2 |
300 |
200 |
273´36 |
377 |
300 |
176 |
+1,15 |
180 |
+0,72 |
20 |
50,0 |
57,0 |
449 |
16,0 |
|
(19) |
350 |
465 |
60,0 |
498 |
|||||||||||
|
20 |
400 |
530 |
310 |
22 |
65,0 |
57,0 |
530 |
12,5 |
|||||||
|
(21) |
350 |
250 |
325´42 |
465 |
342 |
206 |
212 |
23 |
60,0 |
62,2 |
513 |
16,3 |
|||
|
22 |
400 |
530 |
65,0 |
555 |
|||||||||||
|
P = 23,54 МПа (240 кгс/см2), t = 250°С P = 18,14 МПа (185 кгс/см2), t = 215°С |
|||||||||||||||
|
23 |
1 |
100 |
65 |
76´9 |
133 |
90 |
50 |
+0,62 |
55 |
+0,46 |
9 |
13,0 |
13,5 |
172 |
1,1 |
|
P = 23,54 МПа (240 кгс/см2), t = 250°С |
|||||||||||||||
|
24 |
1 |
150 |
65 |
76´9 |
194 |
90 |
50 |
+0,62 |
55 |
+0,46 |
9 |
17,0 |
13,5 |
202 |
1,1 |
|
25 |
175 |
219 |
19,0 |
215 |
|||||||||||
|
26 |
225 |
273 |
24,0 |
242 |
|||||||||||
|
27 |
250 |
325 |
28,0 |
268 |
|||||||||||
|
28 |
300 |
377 |
32,0 |
294 |
|||||||||||
|
29 |
350 |
426 |
36,0 |
318 |
|||||||||||
|
P = 18,14 МПа (185 кгс/см2), t = 215°С |
|||||||||||||||
|
30 |
1 |
150 |
65 |
76´9 |
194 |
90 |
50 |
+0,62 |
55 |
+0,46 |
9 |
15,0 |
13,5 |
202 |
1,1 |
|
31 |
175 |
219 |
16,0 |
215 |
|||||||||||
|
32 |
225 |
273 |
20,0 |
242 |
|||||||||||
|
33 |
250 |
325 |
22,0 |
268 |
|||||||||||
|
34 |
300 |
377 |
26,0 |
294 |
|||||||||||
|
P = 3,92 МПа (40 кгс/см2), t = 440°С P = 7,45 МПа (76 кгс/см2), t = 145°С |
|||||||||||||||
|
35 |
1 |
200 |
80 |
89´6 |
219 |
95 |
71 |
+0,74 |
75 |
+0,46 |
7 |
13,0 |
7,0 |
215 |
0,5 |
|
36 |
250 |
273 |
16,0 |
242 |
|||||||||||
|
37 |
300 |
325 |
19,0 |
268 |
|||||||||||
|
P = 4,31 МПа (44 кгс/см2), t = 340°С |
|||||||||||||||
|
38 |
|
600 |
50 |
57´3,5 |
630 |
60 |
38 |
+0,62 |
43 |
+0,62 |
7 |
17,0 |
6,0 |
402 |
0,3 |
|
39 |
700 |
720 |
22,0 |
447 |
|||||||||||
|
40 |
600 |
65 |
76´3,5 |
630 |
84 |
57 |
+0,74 |
63 |
+0,46 |
6 |
17,0 |
7,5 |
420 |
||
|
41 |
700 |
720 |
22,0 |
465 |
|||||||||||
|
P = 4,31 МПа (44 кгс/см2), t = 340°С |
|||||||||||||||
|
42 |
1 |
200 |
80 |
89´4 |
219 |
95 |
71 |
+0,74 |
76 |
+0,46 |
7 |
9,0 |
4,0 |
215 |
0,5 |
|
43 |
250 |
273 |
10,0 |
242 |
|||||||||||
|
44 |
300 |
325 |
13,0 |
268 |
|||||||||||
|
45 |
350 |
377 |
294 |
||||||||||||
|
46 |
400 |
426 |
14,0 |
318 |
|||||||||||
|
47 |
450 |
465 |
16,0 |
338 |
|||||||||||
|
48 |
600 |
630 |
17,0 |
420 |
|||||||||||
|
49 |
700 |
720 |
22,0 |
465 |
|||||||||||
|
50 |
600 |
100 |
108´6 |
630 |
115 |
90 |
+0,87 |
94 |
+0,54 |
6 |
17,0 |
7,5 |
445 |
0,4 |
|
|
51 |
700 |
720 |
22,0 |
490 |
|||||||||||
|
52 |
2 |
200 |
219´9 |
219 |
192 |
+1,15 |
197 |
+0,72 |
8 |
8,5 |
531 |
0,7 |
|||
|
53 |
250 |
273´10 |
273 |
240 |
245 |
11,5 |
543 |
1,3 |
|||||||
|
54 |
300 |
325´13 |
325 |
282 |
+1,3 |
287 |
+0,81 |
10 |
17,0 |
558 |
2,5 |
||||
|
55 |
350 |
426´14 |
426 |
370 |
376 |
+0,89 |
12 |
22,0 |
575 |
6,5 |
|||||
|
56 |
400 |
465´16 |
474 |
415 |
421 |
+0,97 |
23,0 |
600 |
7,5 |
||||||
|
P = 3,92 МПа (40 кгс/см2), t = 200°С |
|||||||||||||||
|
57 |
2 |
100 |
65 |
76´3,5 |
108 |
76 |
62 |
+0,74 |
66 |
+0,46 |
6 |
4,5 |
4,0 |
150 |
0,2 |
|
58 |
125 |
133 |
5,0 |
163 |
|||||||||||
* Размер для справок
(Измененная редакция, Изм. № 2, Изм. № 3).
Пример условного обозначения соединения штуцерного с условным проходом Dy и Dy1 700´100 мм, исполнения 51 :
СОЕДИНЕНИЕ ШТУЦЕРНОЕ 700´100 51 ОСТ 108.313.06-82
|
Поз. |
1 |
2 |
3 |
|
Наименование |
Штуцер |
Кольцо подкладное |
Труба |
|
Количество |
1 |
1 |
1 |
|
Обозначение соединения |
Обозначение |
||
|
01 ОСТ 108.313.06-82 |
01 ОСТ 108.462.02-82 |
02 ОСТ 108.520.02-82 |
|
|
02 ОСТ 108.313.06-82 |
|||
|
03 ОСТ 108.313.06-82 |
|||
|
04 ОСТ 108.313.06-82 |
|||
|
05 ОСТ 108.313.06-82 |
|||
|
(06) ОСТ 108.313.06-82 |
|||
|
07 ОСТ 108.313.06-82 |
|||
|
08 ОСТ 108.313.06-82 |
01 ОСТ 108.462.03-82 |
08 ОСТ 108.520.02-82 |
|
|
09 ОСТ 108.313.06-82 |
02 ОСТ 108.462.03-82 |
||
|
10 ОСТ 108.313.06-82 |
|||
|
11 ОСТ 108.313.06-82 |
|||
|
(12) ОСТ 108.313.06-82 |
02 ОСТ 108.462.02-82 |
||
|
13 ОСТ 108.313.06-82 |
|||
|
14 ОСТ 108.313.06-82 15 ОСТ 108.313.06-82 |
04 ОСТ 108.462.03-82 |
13 ОСТ 108.520.02-82 |
|
|
(16) ОСТ 108.313.06-82 |
05 ОСТ 108.462.03-82 |
||
|
17 ОСТ 108.313.06-82 |
03 ОСТ 108.462.02-82 |
||
|
18 ОСТ 108.313.06-32 |
30 ОСТ 108.462.03-82 |
18 ОСТ 108.520.02-82 |
|
|
(19) ОСТ 108.313.06-82 |
07 ОСТ 108.462.03-82 |
||
|
20 ОСТ 108.313.06-82 |
08 ОСТ 108.462.03-82 |
||
|
(21) ОСТ 108.313.06-82 |
09 ОСТ 108.462.03-82 |
21 ОСТ 108.520.02-82 |
|
|
22 ОСТ 108.313.06-82 |
|||
|
23 ОСТ 108.313.06-82 |
04 ОСТ 108.462.02-82 |
04 ОСТ 108.520.02-82 |
|
|
24 ОСТ 108.313.06-82 |
|||
|
25 ОСТ 108.313.06-82 |
|||
|
26 ОСТ 108.313.06-82 |
|||
|
27 ОСТ 108.313.06-82 |
04 ОСТ 108.462.02-82 |
04 ОСТ 108.520.02-82 |
|
|
28 ОСТ 108.313.06-82 |
|||
|
29 ОСТ 108.313.06-82 |
|||
|
30 ОСТ 108.313.06-82 |
|||
|
31 ОСТ 108.313.06-82 |
|||
|
32 ОСТ 108.313.06-82 |
|||
|
33 ОСТ 108.313.06-82 |
|||
|
34 ОСТ 108.313.06-82 |
|||
|
35 ОСТ 108.313.06-82 |
05 ОСТ 108.462.02-82 |
07 ОСТ 108.520.02-82 |
|
|
36 ОСТ 108.313.06-82 |
|||
|
37 ОСТ 108.313.06-82 |
|||
|
38 ОСТ 108.313.06-82 |
06 ОСТ 108.462.02-82 |
03 ОСТ 108.520.02-82 |
|
|
39 ОСТ 108.313.06-82 |
|||
|
40 ОСТ 108.313.06-82 |
07 ОСТ 108.462.02-82 |
05 ОСТ 108.520.02-82 |
|
|
41 ОСТ 108.313.06-82 |
|||
|
42 ОСТ 108.313.06-82 |
08 ОСТ 108.462.02-82 |
07 ОСТ 108.520.02-82 |
|
|
43 ОСТ 108.313.06-82 |
|||
|
44 ОСТ 108.313.06-82 |
|||
|
45 ОСТ 108.313.06-82 |
|||
|
46 ОСТ 108.313.06-82 |
|||
|
47 ОСТ 108.313.06-82 |
|||
|
48 ОСТ 108.313.06-82 |
|||
|
49 ОСТ 108.313.06-82 |
|||
|
50 ОСТ 108.313.06-82 |
09 ОСТ 108.462.02-82 |
09 ОСТ 108.520.02-82 |
|
|
51 ОСТ 108.313.06-82 |
|||
|
52 ОСТ 108.313.06-82 |
20 ОСТ 108.462.03-82 |
20 ОСТ 108.520.02-82 |
|
|
53 ОСТ 108.313.06-82 |
22 ОСТ 108.462.03-82 |
23 ОСТ 108.520.02-82 |
|
|
54 ОСТ 108.313.06-82 |
24 ОСТ 108.462.03-82 |
25 ОСТ 108.520.02-82 |
|
|
55 ОСТ 108.313.06-82 |
26 ОСТ 108.462.03-82 |
27 ОСТ 108.520.02-82 |
|
|
56 ОСТ 108.313.06-82 |
28 ОСТ 108.462.03-82 |
28 ОСТ 108.520.02-82 |
|
|
57 ОСТ 108.313.06-82 |
29 ОСТ 108.462.03-82 |
06 ОСТ 108.520.02-82 |
|
|
58 ОСТ 108.313.06-82 |
|||
(Измененная редакция, Изм. № 2, Изм. № 3):
4. Длина прямого участка трубы в каждую сторону от наружного диаметра штуцера DH2 определяется в соответствии с Правилами Госгортехнадзора СССР, но не менее 200 мм.
5. Выбор сварочных материалов в зависимости от вида сварки производить по ОСТ 108.940.02-82.
6. После сварки штуцер поз.1 растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва.
7. Допускается приварка нескольких штуцеров к трубе поз.3. Расстояние между осями двух смежных штуцеров, расположенных вдоль оси трубы, не должно быть менее 200 мм плюс полусумма наружных диаметров штуцеров.
8. При установке трех или более штуцеров штуцерное соединение должно быть рассчитано как коллектор по "Нормам расчета на прочность элементов котлов стационарных паровых и водогрейных и трубопроводов пара и горячей воды" ОСТ 108.031.10-85.
(Измененная редакция, Изм. № 3):
9. Труба поз.3 применяется - по ОСТ 108.320.102-78 .
10. Остальные технические требования по ОСТ 24.125.60-89.
(Измененная редакция, Изм. № 3, Изм. № 4):
11. Масса наплавленного металла уточняется технологическим процессом.
(Измененная редакция, Изм. № 2).
12. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
(Измененная редакция, Изм. № 2).
